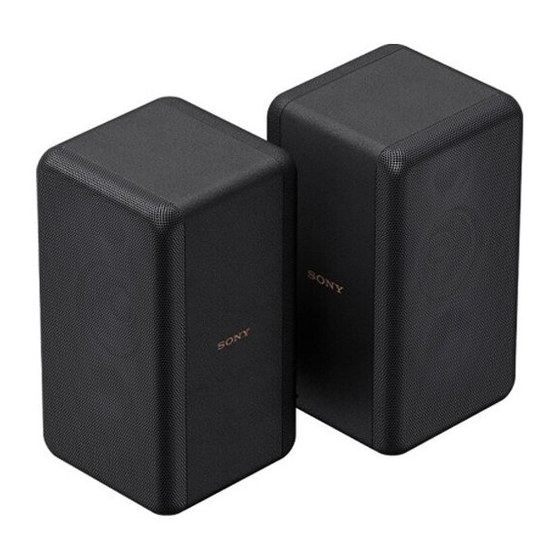

SONY SA-RS3S - Handleiding achterspeaker

Over compatibele modellen voor de achterspeaker

De SA-RS3S achterspeaker werkt alleen met het gespecificeerde model. Ga naar de website van Sony voor informatie over compatibele modellen.
In deze gebruiksaanwijzing worden de handelingen beschreven voor speakers die worden gebruikt met het compatibele model HT-A7000.

Onderdelen en bediening

Voorkant

1. Stroomindicator
   • Knippert langzaam (groen): De achterspeaker is niet aangesloten op een compatibel model.
   • Brandt (groen): De achterspeaker is aangesloten op een compatibel model.
   • Knippert herhaaldelijk twee keer (groen): De achterspeaker probeert verbinding te maken met een compatibel model.
   • Knippert/brandt (oranje): De software wordt bijgewerkt.
   • Brandt (rood): De achterspeaker staat in de stand-bymodus.
   • Gaat uit: De achterspeaker is uitgeschakeld.

Opmerking
De helderheid van de stroomindicator synchroniseert met de DIMMER-instellingen van een compatibel model.

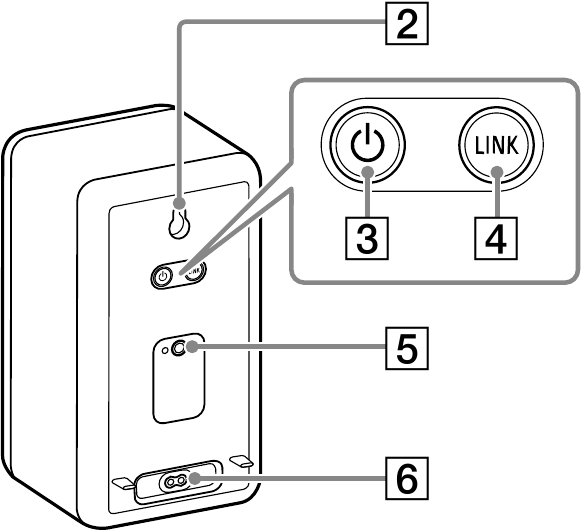

Achterkant

2. Wandmontagegat
3. (power) knop (aan/uit-knop)
4. LINK-knop
5. Montagegat voor de algemene speakerstandaard
6. AC-ingang

Installatie

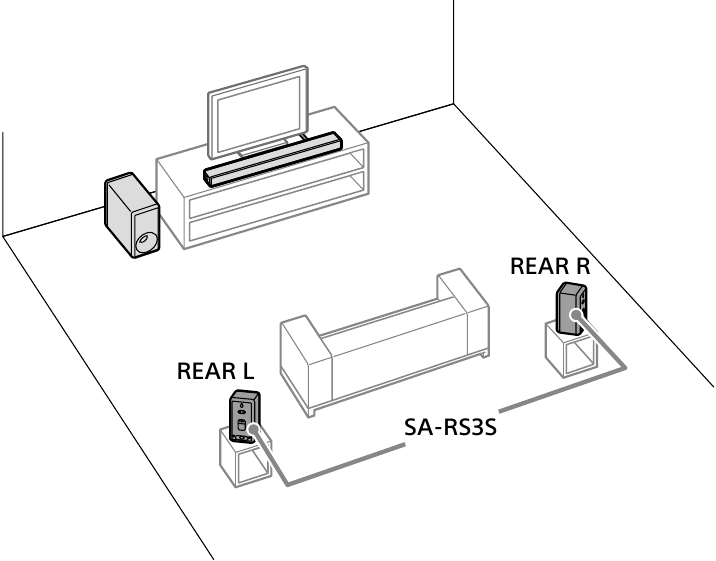

Installeren op de vloer

De volgende afbeelding is het installatievoorbeeld om de speakers te gebruiken met het compatibele model HT-A7000 en een optionele subwoofer.

1. Controleer de rechter- en linkerachterspeaker aan de hand van het label op de onderkant.
   "REAR R" is voor rechts, "REAR L" is voor links.
2. Installeer de speakers achter uw luisterpositie.
   De volgende installaties worden aanbevolen om effectief van het surroundgeluid te genieten.
   • Lijn de hoogte van de speaker uit met uw oor.
   • Draai de speakers naar uw luisterpositie.

Opmerking
Leg de onderkant (de kant waarop een label zit) naar beneden om de speaker te installeren. Andere installaties dan hierboven worden niet ondersteund.

Tip
Om een goed surroundgeluid te verkrijgen, stelt u de afstand van de speaker tot uw luisterpositie in via het setupmenu van een compatibel model.
Raadpleeg voor meer informatie de gebruiksaanwijzing die bij een compatibel model is geleverd.

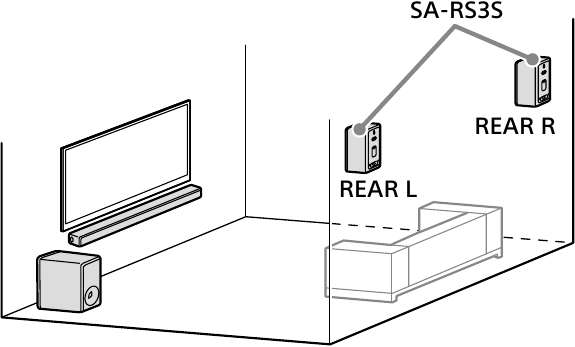

Aan de muur bevestigen

De volgende afbeelding is het installatievoorbeeld om de speakers te gebruiken met het compatibele model HT-A7000 en een optionele subwoofer.

Opmerking

• Laat de installatie uitvoeren door een Sony-dealer of erkende aannemer en besteed speciale aandacht aan de veiligheid tijdens de installatie.
• Sony is niet verantwoordelijk voor ongevallen of schade veroorzaakt door onjuiste installatie, onvoldoende muursterkte, onjuiste schroefinstallatie of natuurrampen, enz.

1. Bereid een schroef (niet meegeleverd) voor die geschikt is voor het wandmontagegat aan de achterkant van de speakers.

2. Bepaal de wandmontagepositie van de speaker en draai de schroef daar vast.

3. Hang het wandmontagegat aan de schroef.
   Controleer het label op de onderkant van de speakers. "REAR R" is voor rechts, "REAR L" is voor links.


Opmerking
Bereid schroeven (niet meegeleverd) voor die geschikt zijn voor het wandmateriaal en de sterkte. Aangezien een gipsplaatmuur bijzonder fragiel is, bevestigt u de schroeven stevig in de muurbalk. Monteer de speakers op een versterkte muur en zorg ervoor dat de hoogtes van de rechter- en linkerspeaker gelijk zijn.

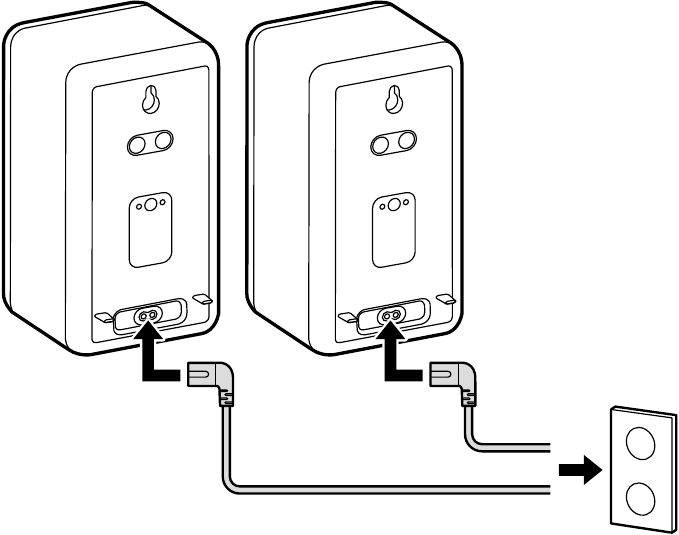

Aansluiting

Tip
U kunt de optionele subwoofer op de volgende manier aansluiten op een compatibel model bij installatie.

1. Schakel een compatibel model in.
2. Sluit de AC-stroomkabels (netvoedingskabels) (meegeleverd) aan op de achterspeakers en sluit de kabels vervolgens aan op de AC-stopcontacten (netvoeding).

3. Zorg ervoor dat de stroomindicators op de speakers groen oplichten.
   Wanneer de stroomindicators groen oplichten, is de verbinding tussen de speakers en een compatibel model tot stand gebracht.
   Als de verbinding niet tot stand is gebracht, sluit u de speakers handmatig aan op een compatibel model. Zie "Als de verbinding niet automatisch tot stand is gebracht" voor meer informatie.


Als de verbinding niet automatisch tot stand is gebracht

Als u de speakers niet automatisch kunt aansluiten op een compatibel model of als u meerdere compatibele modellen gebruikt en het compatibele model wilt specificeren voor het aansluiten van de speakers, voert u de handmatige aansluiting uit.
De volgende handeling wordt beschreven voor speakers die worden gebruikt met het compatibele model HT-A7000. Gebruik de afstandsbediening die bij het compatibele model HT-A7000 is geleverd bij het uitvoeren van deze handeling. Raadpleeg de gebruiksaanwijzing die bij de speakers is geleverd als u andere compatibele modellen gebruikt.

1. Druk op HOME.
   Het startmenu verschijnt op het tv-scherm.
2. Selecteer [Setup] (Installatie) - [Advanced Settings] (Geavanceerde instellingen) in het startmenu.
3. Selecteer [Speaker Settings] (Speakerinstellingen) - [Wireless Speaker Settings] (Draadloze speakerinstellingen) - [Start manual linking] (Handmatig koppelen starten).
   Het scherm [Start manual linking] (Handmatig koppelen starten) verschijnt op het tv-scherm.
4. Druk op LINK op de speaker.
   De stroomindicator van de speaker waarop LINK is ingedrukt, knippert herhaaldelijk twee keer groen.
5. Selecteer [Start] (Starten).
   Het handmatig koppelen start.
   Het verbindingsproces verschijnt op het tv-scherm. Selecteer [Cancel] (Annuleren) om het handmatig koppelen te annuleren.
6. Wanneer [Rear Speaker (R)] (Achterspeaker (R)) en [Rear Speaker (L)] (Achterspeaker (L)) [Connected] (Verbonden) weergeven, selecteert u [Finish] (Voltooien).
7. Druk op .
   De koppeling is tot stand gebracht en de stroomindicator van de speakers brandt groen.

Opmerking

• Als u [Start manual linking] (Handmatig koppelen starten) uitvoert, wordt [Link mode] (Koppelingsmodus) van [Wireless Speaker Settings] (Draadloze speakerinstellingen) automatisch ingesteld op [Manual] (Handmatig).
• Alleen de speakers waarvoor [Connected] (Verbonden) is weergegeven in stap 6, maken verbinding met een compatibel model. Als de verbinding van de speakers niet tot stand kan worden gebracht, voert u de handmatige aansluiting opnieuw uit.

Als de draadloze overdracht instabiel is

Als u meerdere draadloze systemen gebruikt, zoals een draadloos LAN, kunnen de draadloze signalen instabiel worden. In dit geval kan de overdracht worden verbeterd door de volgende instelling te wijzigen.
De volgende handeling wordt beschreven voor speakers die worden gebruikt met het compatibele model HT-A7000. Gebruik de afstandsbediening die bij het compatibele model HT-A7000 is geleverd bij het uitvoeren van deze handeling. Raadpleeg de gebruiksaanwijzing die bij de speakers is geleverd als u andere compatibele modellen gebruikt.

1. Druk op HOME.
   Het startmenu verschijnt op het tv-scherm.
2. Selecteer [Setup] (Installatie) - [Advanced Settings] (Geavanceerde instellingen) in het startmenu.
3. Selecteer [Speaker Settings] (Speakerinstellingen) - [Wireless Speaker Settings] (Draadloze speakerinstellingen) - [RF Channel] (RF-kanaal).
4. Selecteer de gewenste instelling.
   • [On] (Aan) (standaardinstelling): Selecteer dit normaal gesproken. Het systeem selecteert automatisch het betere kanaal voor overdracht. Sterkere modus voor draadloze interferentie.
   • [Off] (Uit): Het systeem selecteert een kanaal uit de beperkte frequentieband om externe draadloze interferentie te voorkomen. Als er geluidsonderbrekingen optreden terwijl [On] (Aan) is geselecteerd, kan dit worden verbeterd door [Off] (Uit) te selecteren.

Opmerking

• Als u de instelling [RF Channel] (RF-kanaal) wijzigt van [Off] (Uit) naar [On] (Aan), kan het 1 minuut duren voordat de verbinding opnieuw tot stand is gebracht.
• Een compatibel model voldoet mogelijk niet aan deze instelling, afhankelijk van de landen/regio's waar u het koopt.

Probleemoplossing

Als u een van de volgende problemen ondervindt tijdens het gebruik van de achterluidsprekers, gebruikt u deze handleiding voor probleemoplossing om het probleem te verhelpen voordat u reparaties aanvraagt. Raadpleeg uw dichtstbijzijnde Sony-dealer als een probleem aanhoudt.
Zorg ervoor dat u al uw achterluidsprekers, een compatibel model en optionele subwoofer (niet meegeleverd) meeneemt, zelfs als het lijkt alsof er maar één probleem is, wanneer u een reparatie aanvraagt.
De volgende oplossingen worden beschreven voor luidsprekers die worden gebruikt met het compatibele model HT-A7000. Als u andere compatibele modellen gebruikt, raadpleeg dan de bedieningsinstructies die bij deze modellen zijn geleverd.

Er is geen geluid te horen uit de achterluidsprekers.

• Zorg ervoor dat het netsnoer van de achterluidspreker correct is aangesloten.
• Als de stroomindicator op de achterluidspreker niet oplicht, probeer dan het volgende.
  • Zorg ervoor dat het netsnoer van de achterluidspreker correct is aangesloten.
  • Druk op (power) (aan/uit) van de achterluidspreker om de stroom in te schakelen.
• Als de stroomindicator op de achterluidspreker langzaam groen knippert of rood oplicht, probeer dan het volgende.
  • Verplaats de achterluidspreker naar een locatie in de buurt van een compatibel model, zodat de stroomindicator op de achterluidspreker groen oplicht.
  • Volg de stappen in "Als de verbinding niet automatisch tot stand is gekomen".
  • Controleer de status van de draadloze verbinding. Raadpleeg voor meer informatie de bedieningsinstructies die bij een compatibel model zijn geleverd.
• Als de stroomindicator op de achterluidspreker rood knippert, drukt u op (power) (aan/uit) van de achterluidspreker om de stroom uit te schakelen en te controleren of de ventilatieopeningen van de achterluidspreker geblokkeerd zijn of niet.
• Druk op REAR + op de afstandsbediening van een compatibel model om het volume van de achterluidsprekers te verhogen.
• Als u de instelling [RF Channel] (RF-kanaal) van een compatibel model wijzigt van [Off] (Uit) naar [On] (Aan), kan het 1 minuut duren voordat het geluid wordt uitgevoerd.
• Als de stroomindicator rood knippert, koppelt u het netsnoer van de achterluidspreker los van het stopcontact en sluit u het opnieuw aan.

Geluid hapert of heeft ruis.

• Als er een apparaat in de buurt is dat elektromagnetische golven genereert, zoals een draadloos LAN of een magnetron die in gebruik is, plaats de achterluidsprekers en een compatibel model dan uit de buurt van dat apparaat.
• Als er een obstakel is tussen een compatibel model en de achterluidsprekers, verplaats of verwijder dan het obstakel.
• Plaats een compatibel model en de achterluidsprekers zo dicht mogelijk bij elkaar.
• Schakel de netwerkverbinding van de tv of Blu-ray Disc-speler over van draadloos naar bekabeld.

Specificaties

VERMOGENSVERMOGEN (nominaal)
30 W + 30 W (bij 6 ohm, 1 kHz, 1% THD)

VERMOGENSVERMOGEN (referentie)
50 W (per kanaal bij 6 ohm, 1 kHz)

Luidsprekersysteem
2-weg luidsprekersysteem met 2 luidsprekers
Bassreflex

Luidspreker
Woofer: 46 mm × 54 mm conustype
Tweeter: 16 mm dome type

Stroomvereisten
Modellen voor Taiwan: 120 V AC, 50 Hz/60 Hz
Modellen voor andere landen/regio's: 220 V - 240 V AC, 50 Hz/60 Hz

Stroomverbruik
Aan: 11 W
Stand-bymodus: 1 W of minder
Uitgeschakeld: 0,5 W of minder

Afmetingen (b/h/d) (ca.)
100 mm × 187 mm × 100 mm (uitstekende delen niet inbegrepen)

Massa (ca.)
1,1 kg

Draadloze zender/ontvangersectie

Communicatiesysteem
Wireless Sound Specification Version 4.0

Frequentieband
5 GHz

Modulatiemethode
OFDM

Meegeleverde items

Modellen voor Taiwan:

• Achterluidspreker R (1), Achterluidspreker L (1)
• Netsnoeren (2)
• Gebruiksaanwijzing (1)

Modellen voor andere landen/regio's:

• Achterluidspreker R (1), Achterluidspreker L (1)
• Netsnoeren (4)
• Gebruiksaanwijzing (1)

Belangrijke informatie over software

Dit product bevat software die onderworpen is aan de GNU General Public License ("GPL") of GNU Lesser General Public License ("LGPL"). Deze bepalen dat klanten het recht hebben om de broncode van de genoemde software te verkrijgen, aan te passen en te herdistribueren in overeenstemming met de voorwaarden van de GPL of de LGPL.

Raadpleeg de bedieningsinstructies van een compatibel model voor de methode om de GPL, LGPL en andere softwarelicenties te bevestigen die in de achterluidsprekers zijn opgenomen.
Wanneer u het compatibele model HT-A7000 gebruikt, raadpleegt u [Softwarelicentie-informatie] onder [Setup] (Installatie) - [Advanced Settings] (Geavanceerde instellingen) - [System Settings] (Systeeminstellingen) in het startmenu.

U kunt een kopie van de relevante broncode vinden zoals vereist onder de GPLv2 (en andere licenties) op https://oss.sony.net/Products/Linux

U kunt de broncode verkrijgen zoals vereist door de GPLv2 op een fysieke drager van ons gedurende een periode van drie jaar na onze laatste verzending van dit product door het aanvraagformulier in te vullen op https://oss.sony.net/Products/Linux
Dit aanbod is geldig voor iedereen die deze informatie ontvangt.

Houd er rekening mee dat Sony geen vragen over de inhoud van deze broncode kan beantwoorden of erop kan reageren.

Alle andere handelsmerken zijn handelsmerken van hun respectieve eigenaars.

Installeer de luidsprekers niet in een afgesloten ruimte, zoals een boekenkast of ingebouwde kast.

Om het risico op brand te verminderen, mag u de ventilatieopening van de luidsprekers niet bedekken met kranten, tafelkleden, gordijnen, enz.
Stel de luidsprekers niet bloot aan open vuur (bijvoorbeeld brandende kaarsen).

Om het risico op brand of elektrische schokken te verminderen, mag u deze luidsprekers niet blootstellen aan druppels of spatten en mag u geen met vloeistof gevulde voorwerpen, zoals vazen, op de luidsprekers plaatsen.

De luidsprekers zijn niet losgekoppeld van het elektriciteitsnet zolang ze zijn aangesloten op de stopcontacten, zelfs als de luidsprekers zelf zijn uitgeschakeld.

Aangezien de stekker wordt gebruikt om de luidsprekers van het elektriciteitsnet los te koppelen, sluit u de luidsprekers aan op een gemakkelijk toegankelijk stopcontact. Mocht u een afwijking aan de luidsprekers opmerken, trek dan onmiddellijk de stekker uit het stopcontact.

Plaats dit product niet in de buurt van medische apparaten

Dit product (inclusief accessoires) heeft magneet/magneten die pacemakers, programmeerbare shuntventielen voor hydrocefaliebehandeling of andere medische apparaten kunnen storen. Plaats dit product niet in de buurt van personen die dergelijke medische apparaten gebruiken. Raadpleeg uw arts voordat u dit product gebruikt als u een dergelijk medisch apparaat gebruikt.

Alleen voor gebruik binnenshuis.

Voor de luidsprekers
De naamplaatjes bevinden zich aan de onderkant van de luidsprekers.

De werking in de buurt van het radarsysteem mag niet worden beïnvloed.
De gerichte antenne met hoge versterking mag alleen worden gebruikt voor het vaste punt-naar-punt-systeem.

Voorzorgsmaatregelen

Over veiligheid

• Mocht er een vast voorwerp of vloeistof in de achterspeaker vallen, koppel dan het systeem los en laat het controleren door gekwalificeerd personeel voordat u het verder gebruikt.
• Klim niet op de achterspeaker, omdat u kunt vallen en uzelf kunt verwonden, of de achterspeaker kan beschadigd raken.

Over stroombronnen

• Voordat u de achterspeaker gebruikt, moet u controleren of de bedrijfsspanning identiek is aan uw lokale stroomvoorziening. De bedrijfsspanning staat vermeld op het typeplaatje aan de onderkant van de achterspeaker.
• Als u de achterspeaker lange tijd niet gaat gebruiken, zorg er dan voor dat u de achterspeaker loskoppelt van het stopcontact (netspanning). Om het netsnoer (netsnoer) los te koppelen, pakt u de stekker zelf vast; trek nooit aan het snoer.
• Een van de pinnen van de stekker is breder dan de andere voor de veiligheid en past maar op één manier in het stopcontact (netspanning). Als u de stekker niet volledig in het stopcontact kunt steken, neem dan contact op met uw dealer.
• Het netsnoer (netsnoer) mag alleen worden vervangen door een gekwalificeerde service werkplaats.

Over warmteontwikkeling

• Hoewel de achterspeaker tijdens gebruik opwarmt, is dit geen storing. Als u deze achterspeaker continu op een hoog volume gebruikt, stijgt de temperatuur van de achterspeaker aan de achterkant en onderkant aanzienlijk. Om te voorkomen dat u zich brandt, raak de achterspeaker niet aan.

Over plaatsing

• Plaats de achterspeaker niet in de buurt van warmtebronnen of op een plaats die is blootgesteld aan direct zonlicht, overmatig stof of mechanische schokken.
• Plaats geen metalen voorwerpen anders dan een tv rond de achterspeaker. Draadloze functies kunnen instabiel zijn.
• Als de achterspeaker wordt gebruikt in combinatie met een tv, videorecorder of tapedeck, kan er ruis ontstaan en kan de beeldkwaliteit afnemen. Plaats de achterspeaker in dat geval uit de buurt van de tv, videorecorder of tapedeck.
• Wees voorzichtig bij het plaatsen van de achterspeaker op een oppervlak dat speciaal is behandeld (met was, olie, poetsmiddel, enz.), omdat dit kan leiden tot vlekken of verkleuring van het oppervlak.
• De speakers van deze achterspeaker zijn niet van een magnetisch afgeschermd type. Plaats geen magneetkaarten op de achterspeaker of in de buurt ervan.

Als u kleurafwijkingen op een nabijgelegen tv-scherm tegenkomt

Kleurafwijkingen kunnen worden waargenomen op bepaalde typen tv's.

Over schoonmaken

Reinig de achterspeaker met een zachte, droge doek. Gebruik geen schuurspons, schuurpoeder of oplosmiddelen zoals alcohol of benzine.

Als u vragen of problemen heeft met uw systeem, neem dan contact op met uw dichtstbijzijnde Sony-dealer.

©2021 Sony Corporation Gedrukt in Maleisië
