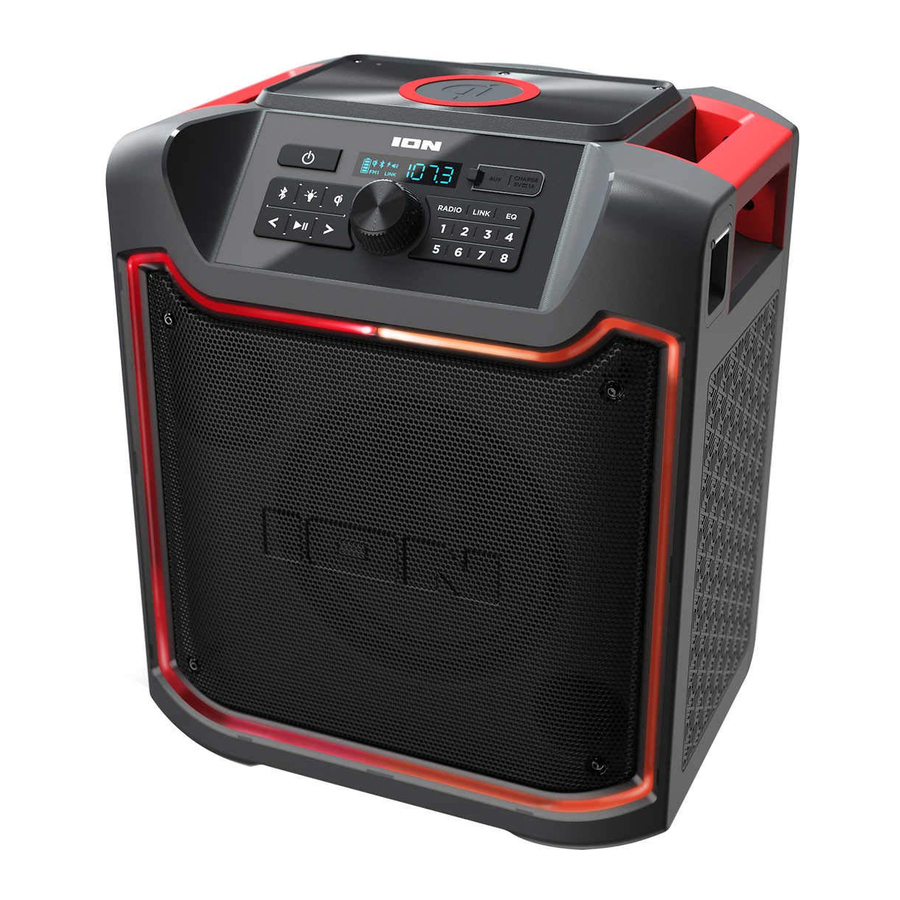

ION Pathfinder 4 Snelstartgids

Inhoud van de doos

Pathfinder 4
Voedings-/oplaadkabel
Snelstartgids/Veiligheids- & garantie-informatie

Ondersteuning

Voor de volledige Gebruikershandleiding, bezoek ionaudio.com.

Voor de laatste informatie over dit product (documentatie, technische specificaties, systeemvereisten, compatibiliteitsinformatie, etc.) en productregistratie, bezoek ionaudio.com.

Voor aanvullende productondersteuning, bezoek ionaudio.com/support.

Gebruik en Onderhoud

Hoewel de Pathfinder 4 waterbestendig is en bestand is tegen opspattend water, dient u de onderstaande tips te bekijken om de beste prestaties van de Pathfinder 4 te verkrijgen:

• Breng de Pathfinder 4 binnenshuis tijdens extreem weer.
• Plaats de Pathfinder 4 niet in stilstaand water.
• Sluit de voedingsadapter niet aan op de Pathfinder 4 in een natte omgeving. Zorg ervoor dat de stroomingang, voedingsadapter en het stopcontact volledig droog zijn voordat u verbindingen maakt.
•
  Bewaar niet-waterbestendige apparaten (telefoons, muziekspelers, enz.) op een droge plaats waar ze niet worden beïnvloed door water en een risico op elektrische schokken veroorzaken.

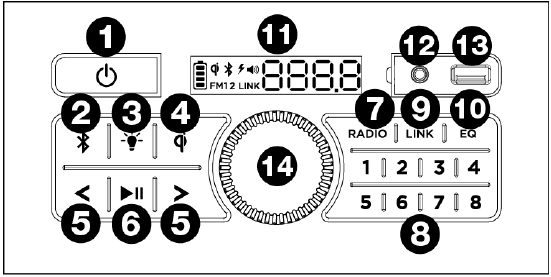

Functies

1. Power Button (Aanknop)
2. Bluetooth Button (Bluetooth-knop)
3. Light Mode Button (Lichtmodusknop)
4. Qi Button (Qi-knop)
5. Tune/Track Buttons (Tune/Track-knoppen)
6. Play/Pause Button (Play (Afspelen)/Pause (Pauze)-knop)
7. Radio Selector Button (Radioselectieknop)
8. Radio Preset Buttons (Radio-voorinstellingknoppen)
9. Link Button (Link-knop)
10. EQ Button (EQ-knop)
11. Display (Scherm)
12. Aux Input (Aux-ingang) (1/8")
13. USB Charging Port (USB-oplaadpoort)
14. Master Volume/Encoder (Hoofdvolume/Encoder)
15. Bottle Opener (Flesopener) (niet afgebeeld, achterpaneel)
16. Power Input (Stroomingang) (niet afgebeeld, achterpaneel)

Aansluiten en Opladen

Opmerking: Voordat u het product voor het eerst gebruikt, dient u de batterij volledig op te laden. Uw apparaat is expres verzonden met een verminderde batterijlading om een veilig transport te garanderen.
Gebruik de meegeleverde stroomkabel om het apparaat aan te sluiten op een stopcontact en laat het tot 12 uur opladen. Dit helpt om de langste levensduur van uw batterij te garanderen.

Hier zijn enkele aanbevelingen om de langste levensduur van de interne batterij te verkrijgen:

• Laad de batterij volledig op voordat u hem gebruikt en laad de batterij na elk gebruik volledig op.
• Als u het batterijniveau laag laat en het 3 maanden niet oplaadt, kan het permanent capaciteit verliezen.
• Als de batterij niet kan worden opgeladen, neem dan contact op met ION Audio op ionaudio.com.

De Qi-oplaadpad gebruiken

Om uw Qi-compatibele apparaat draadloos op te laden, plaatst u het op de Pathfinder 4 in het Qi-oplaadgebied. Wanneer een succesvolle oplaadverbinding tot stand is gebracht, knippert de blauwe Qi LED langzaam om aan te geven dat het apparaat wordt opgeladen. Om de levensduur van de batterij te sparen, drukt u op de Qi button (Qi-knop) om de Qi-oplaadpad uit te schakelen.

Als er geen apparaat wordt gevonden of het apparaat zich niet binnen het bereik bevindt om op te laden, is de Qi LED uit. Als er een apparaat bovenop wordt geplaatst dat niet compatibel is met Qi-opladen of storing veroorzaakt, knippert de LED snel.

Bas- en Trebleregeling

Om het treble-niveau aan te passen:

1. Druk op de EQ button (EQ-knop). "HI" (hoge frequentie) verschijnt op het scherm.
2. Draai de Encoder naar links om de hoge frequentie te verlagen.
3. Draai de Encoder naar rechts om de hoge frequentie te verhogen.
4. Druk op de EQ button (EQ-knop) om te bevestigen.

Om het basniveau aan te passen:

1. Druk op de EQ button (EQ-knop). "LO" (lage frequentie) verschijnt op het scherm.
2. Draai de Encoder naar links om de lage frequentie te verlagen.
3. Draai de Encoder naar rechts om de lage frequentie te verhogen.
4. Druk op de EQ button (EQ-knop) om te bevestigen.

Lichtmodus

Wanneer de Pathfinder 4 voor het eerst wordt ingeschakeld, bevinden de lichten zich in de Color Cycle (Kleurcyclus)-modus en beginnen ze langzaam van de ene kleur naar de andere te vervagen. Om op een bepaalde kleur te pauzeren, houdt u de Light button (Lichtknop) 1 seconde ingedrukt. Om de Beat Sync (Beatsynchronisatie)-modus te activeren en de lichten op de beat van de muziek te laten reageren, drukt u op de Light button (Lichtknop) en laat u deze weer los. Druk nogmaals op de Light button (Lichtknop) om de lichten uit te schakelen.

Een Bluetooth-apparaat koppelen of ontkoppelen

Opmerking: Om spraakaanwijzingen uit te schakelen, drukt u tweemaal op de Bluetooth button (Bluetooth-knop).

1. Schakel uw Bluetooth-apparaat in.
2. Schakel de Pathfinder 4 in.
3. Druk op de Bluetooth button (Bluetooth-knop) en laat deze los om de koppelingsmodus te activeren. U weet dat u zich in de koppelingsmodus bevindt wanneer het Bluetooth-pictogram langzaam knippert en de spraakaanwijzing "Bluetooth pairing" (Bluetooth-koppeling) wordt gehoord.
4. Navigeer naar het instellingenscherm van uw Bluetooth-apparaat, zoek "Pathfinder 4" en maak verbinding. De spraakaanwijzing "Bluetooth connected" (Bluetooth verbonden) is te horen wanneer de verbinding tot stand is gebracht.
   Opmerking: Als uw Bluetooth-apparaat om een koppelingscode vraagt, voert u "0000" in.
5. Druk op de Bluetooth button (Bluetooth-knop) en laat deze los om een gekoppeld Bluetooth-apparaat te ontkoppelen.
6. Om verbinding te maken met een ander Bluetooth-apparaat, herhaalt u stap 3.
   Opmerking: Het maximale bereik wordt bereikt bij gebruik van apparaten met Bluetooth 5.0.

Twee luidsprekers koppelen

1. Schakel beide Pathfinder 4-luidsprekers in.
2. Houd de Link button (Link-knop) op beide luidsprekers ingedrukt om de Stereo Link-modus te activeren. Er wordt een toon afgespeeld totdat beide luidsprekers zijn gekoppeld. Zodra er een link is tot stand gebracht, verschijnt het woord LINK op het scherm.
   Opmerking: Het kan tot 1 minuut duren om de verbinding tot stand te brengen.
3. Selecteer welke unit de primaire luidspreker (L-kanaal) wordt door de Bluetooth button (Bluetooth-knop) ingedrukt te houden.
4. Om de verbinding te verbreken, drukt u tweemaal op de Link button (Link-knop) op een van de twee luidsprekers.

De radio gebruiken

1. Druk op de Radio button (Radioknop).

• Eerste keer drukken selecteert FM1
• Tweede keer drukken selecteert FM2
• Derde keer drukken schakelt de radio uit

2. Selecteer een radiozender met behulp van de </> buttons (knoppen).

Om een vooraf ingestelde zender op te slaan, houdt u een van de vooraf ingestelde buttons (knoppen) 1-8 ingedrukt.
Om een vooraf ingestelde zender op te roepen, drukt u op een van de vooraf ingestelde buttons (knoppen) 1-8 en laat u deze los.

App-bediening

Gebruik de ION Sound XP om de volgende productfuncties te bedienen: Bluetooth-mediabediening (Play (Afspelen)/Pause (Pauze), vorig nummer, volgend nummer), FM-radiozender, Master Volume (Hoofdvolume), EQ-instellingen en Lichtkleurbediening.

Om de best mogelijke ervaring met de app te garanderen, gebruikt u de meest recente Android OS of iOS op uw apparaat.
Opmerking: Zorg ervoor dat uw apparaat internettoegang heeft via uw serviceprovider of draadloze verbinding. U kunt de app ook downloaden op uw computer, maar vergeet niet om uw apparaat aan te sluiten en te synchroniseren om de app over te zetten.

Volg deze stappen om de gratis app op uw apparaat te downloaden:

1. Open de Apple App Store of Google Play op uw apparaat.
2. Zoek naar de ION Sound XP.
3. Volg de instructies op het scherm om de app te downloaden en te installeren.
4. Eenmaal gedownload, verschijnt de ION Sound XP op het startscherm van uw apparaat.

Technische specificaties

Uitgangsvermogen: 120 W (piek)
Frequentiebereik: 65 Hz - 16 kHz (-3 dB)
Luidspreker:
Woofer: 8 " / 203.2 mm
Tweeter: 3" / 76.2 mm
Bluetooth:
Profiel: A2DP, AVRCP
Module: Bluetooth 5.0
Bereik: Tot 100ft. (30.5 m) *
Waterbestendigheidsklasse: IPX5
Batterij: 12V, 7Ah verzegelde loodzuuraccu
Levensduur batterij: 100 uur
Oplaadtijd: tot 10 uur
Aux-ingang: 3.5 mm (1/8") lijnniveau
USB-oplaadpoort: +5 V, 1 A
Afmetingen (BxDxH): 14.6" x 10.2" x 17.5" 370 x 260 x 444 mm
Gewicht: 22.9 lbs. / 10.4 kg

* Het Bluetooth-bereik wordt beïnvloed door muren, obstakels en beweging. Plaats het product voor optimale prestaties in het midden van de kamer, zodat het niet wordt gehinderd door muren, meubels, enz.

Handelsmerken en licenties

ION Audio is een handelsmerk van inMusic Brands, Inc., geregistreerd in de VS en andere landen. Het Bluetooth-woordmerk en de logo's zijn eigendom van Bluetooth SIG, Inc. en elk gebruik van dergelijke merken door ION Audio is onder licentie. Alle andere productnamen, bedrijfsnamen, handelsmerken of handelsnamen zijn eigendom van hun respectieve eigenaars.

Veiligheids- & garantie-informatie

Voor volledige garantie-informatie: ionaudio.com/warranty

Belangrijke veiligheidsinstructies

1. Lees deze instructies. Bewaar deze instructies. Neem alle waarschuwingen in acht. Volg alle instructies.
2. Gebruik dit apparaat niet in de buurt van water.
3. Blokkeer geen ventilatieopeningen (indien van toepassing). Installeer in overeenstemming met de instructies van de fabrikant. Installeer deze apparatuur niet in een afgesloten of "ingebouwde" ruimte, zoals een boekenkast of een vergelijkbare kast, en zorg voor goede ventilatie. De ventilatie mag niet worden gehinderd door de ventilatieopeningen af te dekken met items zoals kranten, tafelkleden, gordijnen, enz.
4. Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren. Plaats geen open vuurbronnen zoals brandende kaarsen op het apparaat.
5. Omzeil de veiligheidsfunctie van de gepolariseerde of geaarde stekker niet (indien van toepassing). Een gepolariseerde stekker heeft twee pinnen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pinnen en een derde aardingspin. De brede pin of de derde pin is bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
6. Bescherm het netsnoer tegen betrapping of beknelling, vooral bij stekkers, stopcontacten en het punt waar ze uit het apparaat komen.
7. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
8. Gebruik alleen de kar, standaard, driepoot, beugel of tafel die door de fabrikant is gespecificeerd of die bij het apparaat wordt verkocht (indien van toepassing). Als er een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de kar/apparaat combinatie om letsel door omvallen te voorkomen.

9. Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
10. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals een beschadigd netsnoer of stekker, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
11. Interne/externe spanningsschakelaars (indien van toepassing): Interne of externe spanningsschakelaars mogen alleen worden gereset en opnieuw worden uitgerust met een geschikte stekker voor alternatieve spanning door een gekwalificeerde servicemonteur. Probeer dit niet zelf te wijzigen.
12. Voedingen (indien van toepassing): Dit product mag alleen worden aangesloten op een voeding van het type dat wordt beschreven in deze bedieningsinstructies of zoals aangegeven op het apparaat.
13.
    Explosiegevaar als de batterij onjuist wordt vervangen. Vervang alleen door hetzelfde of een gelijkwaardig type. Batterijen (een batterijpakket of een geïnstalleerde batterij) mogen niet worden blootgesteld aan overmatige hitte zoals zonlicht, vuur, enz.
14. (Indien van toepassing) Wanneer de netstekker of een apparaatkoppeling wordt gebruikt als ontkoppelingsapparaat, moet het ontkoppelingsapparaat gemakkelijk bedienbaar blijven.
15.
    (indien van toepassing): Zorg voor een aardverbinding voordat de netstekker op het net wordt aangesloten. Wanneer u de aardverbinding loskoppelt, moet u deze loskoppelen nadat u de netstekker uit het stopcontact hebt getrokken.

16. Alleen voor Klasse II-apparaten (indien van toepassing): Dit symbool betekent dat de apparatuur een Klasse II of dubbel geïsoleerd elektrisch apparaat is. Het is zo ontworpen dat het geen veiligheidsaansluiting op de elektrische aarde nodig heeft.

17. Klasse II-bedrading (indien van toepassing): Om het risico op elektrische schokken te verminderen, vereist de externe bedrading die is aangesloten op de aansluitingen met "Klasse II-bedrading" Klasse II-bedrading die is geïnstalleerd door een geïnstrueerd persoon of het gebruik van kant-en-klare snoeren of kabels.
18. Dit apparaat is uitsluitend bedoeld voor professioneel gebruik. Beoogd operationeel klimaat: gematigd.
19. (Indien van toepassing) Maak bij het verplaatsen of niet gebruiken van het apparaat het netsnoer vast (bijv. wikkel het met een kabelbinder). Pas op dat u het netsnoer niet beschadigt. Controleer voordat u het opnieuw gebruikt of het netsnoer niet is beschadigd. Als het netsnoer op enigerlei wijze is beschadigd, breng het apparaat en het snoer dan naar een gekwalificeerde servicemonteur voor reparatie of vervanging zoals gespecificeerd door de fabrikant.
20.
    (indien van toepassing): Overmatige geluidsdruk (hoge volumes) van hoofdtelefoons kan gehoorverlies veroorzaken.

21.
    (indien van toepassing): Raadpleeg alle belangrijke informatie (bijv. elektrisch, veiligheid, enz.) die op de buitenste bodembehuizing of het achterpaneel is gedrukt voordat u het product installeert of bedient.
22.
    (indien van toepassing): Aansluitingen die zijn gemarkeerd met het bliksemsymbool kunnen van voldoende omvang zijn om een risico op elektrische schokken te vormen.
23. Minimale afstanden van 10 mm rondom het apparaat voor voldoende ventilatie.

Veiligheidsmededelingen

OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U GEEN ENKELE AFDEKKING VERWIJDEREN. ER ZIJN GEEN ONDERDELEN BINNENIN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN. LAAT ONDERHOUD ALLEEN OVER AAN GEKWALIFICEERD ONDERHOUDSPERSONEEL.

GEVAARLIJKE SPANNING: De bliksemflits met pijlpunt-symbool in de gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die van voldoende omvang kan zijn om een risico op elektrische schokken te vormen.

INSTRUCTIES: Het uitroepteken in de gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de documentatie die bij dit apparaat wordt geleverd.

Om het risico op brand of elektrische schokken te verminderen, mag u dit apparaat niet blootstellen aan regen of vocht. Elektrische apparatuur mag NOOIT in vochtige omgevingen worden bewaard of opgeslagen.

Service-instructies

• Koppel het netsnoer los voordat u onderhoud uitvoert.
• Vervang kritieke onderdelen alleen door fabrieksonderdelen of aanbevolen equivalenten.
• Voor AC-lijngevoede eenheden: Voordat u de gerepareerde eenheid terugbrengt naar de gebruiker, gebruikt u een ohmmeter om van beide AC-stekkerpinnen naar alle blootliggende metalen onderdelen te meten. De weerstand moet meer dan 2.000.000 ohm zijn.
