Alesis Q25 USB/MIDI Keyboard Controller Snelstartgids

INLEIDING

Deze snelstartgids is bedoeld om u een kort overzicht te geven van de functionaliteit en functies van de Q25. In deze handleiding vindt u instructies over het aansluiten van de Q25 en het gebruik van de basisfuncties. Veel plezier!

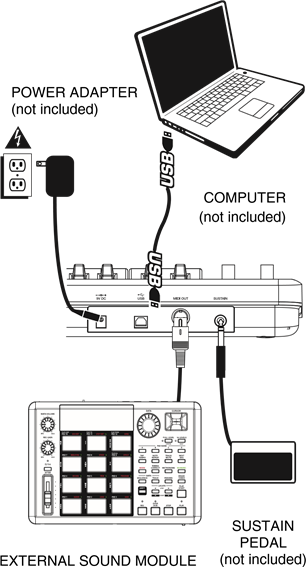

AANSLUITDIAGRAM

Raadpleeg het volgende scenario voor het aansluiten van de Q25.

1. Sluit een USB-kabel van uw computer aan op de Q25. Het apparaat wordt via de USB-verbinding gevoed. Als u geen computer in uw setup wilt gebruiken of als u de Q25 extern wilt voeden, sluit u een 9V DC, 500mA-voedingsadapter aan met een midden-positieve, 5,46 mm barrel diameter.
2. Als u een externe geluidsmodule wilt gebruiken, sluit u een 5-pins MIDI-kabel aan van de KEYBOARD MIDI OUT van de Q25 op de MIDI IN van het externe apparaat.

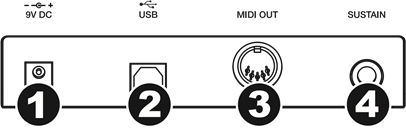

ACHTERPANEELOVERZICHT

1. DC-VOEDINGADAPTERINGANG – Sluit een 9V DC, 500mA-voedingsadapter aan met een midden-positieve, 5,46 mm barrel diameter (apart verkrijgbaar) als u de Q25 niet via de USB-verbinding wilt voeden.
2. USB-VERBINDING – Sluit een standaard USB-kabel aan op dit stopcontact en op de USB-poort van uw computer. De USB-poort van de computer levert stroom aan de Q25. Deze verbinding wordt gebruikt om MIDI-gegevens van en naar uw computer te verzenden en te ontvangen en kan ook worden gebruikt om MIDI-gegevens van uw computer te verzenden naar een apparaat dat is aangesloten op de MIDI OUT-poort van de Q25.
3. MIDI OUT – Gebruik een vijfpolige MIDI-kabel (apart verkrijgbaar) om deze jack aan te sluiten op de MIDI IN van een extern apparaat.
4. SUSTAIN PEDAALINGANG – Sluit een 1/4" TS sustain pedaal (apart verkrijgbaar) aan op deze ingang.

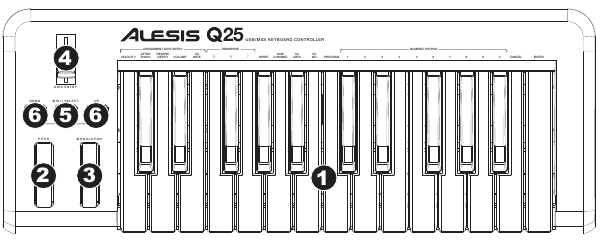

BOVENPANEELOVERZICHT

1. KEYBOARD – Het KEYBOARD functioneert als een normaal elektronisch piano keyboard tijdens het spelen, maar kan ook worden gebruikt om MIDI-instellingen aan te passen en MIDI-berichten te verzenden. De labels boven de toetsen geven hun functies aan. Met de genummerde toetsen kunt u waarden voor instellingen invoeren. Druk op de Cancel (Annuleren) of Enter-toets om uw selectie te annuleren of te bevestigen. Zie MIDI-COMMANDO'S SELECTEREN & BEWERKEN voor meer informatie.
2. PITCH BEND WIEL – Zendt MIDI Pitch Bend-informatie om de toonhoogte van een noot tijdelijk te verhogen of te verlagen.
3. MODULATIEWIEL – Dit wiel kan worden gebruikt om continue controllergegevens te verzenden (CC #1 of Modulatiediepte).
4. DATA ENTRY SCHUIFREGELAAR – Met deze schuifregelaar kunt u MIDI-berichten verzenden voor de momenteel geselecteerde parameter vanaf het KEYBOARD (bijv. REVERB DEPTH, VOLUME, enz.). U kunt een parameter selecteren door op MIDI / SELECT te drukken en vervolgens op de bijbehorende toets op het KEYBOARD.
5. MIDI / SELECT – Door op deze knop te drukken, kunt u MIDI-instellingen aanpassen en MIDI-berichten verzenden door op gelabelde toetsen op het KEYBOARD te drukken. Zie MIDI-COMMANDO'S SELECTEREN & BEWERKEN voor meer informatie.
6. OCTAVE UP / DOWN – Deze knoppen kunnen worden gebruikt om het bereik van het keyboard omhoog en omlaag te verschuiven.

MIDI-COMMANDO'S SELECTEREN & BEWERKEN

Met de MIDI / SELECT-knop en de toetsen op het KEYBOARD kunt u MIDI-parameters aanpassen en snel en eenvoudig nauwkeurige MIDI-berichten en informatie verzenden:

1. Druk op MIDI / SELECT.
2. Druk op de toets op het KEYBOARD waarvan u de MIDI-instelling (gedrukt boven de toets) wilt aanpassen of verzenden.
3. Voer een waarde in met de genummerde toetsen op het KEYBOARD.
4. Druk op de Enter- of Cancel-toets op het KEYBOARD om uw keuze respectievelijk te bevestigen of te annuleren.
5. Druk op MIDI / SELECT als de knop nog steeds brandt.

VELOCITY – Druk op deze toets om de DATA ENTRY SCHUIFREGELAAR in te stellen om de noot velocity aan te passen. Het verhogen van deze waarde verhoogt de MIDI velocity waarde die wordt gegenereerd door een lichte toetsaanslag.

AFTERTOUCH – Druk op deze toets om de DATA ENTRY SCHUIFREGELAAR in te stellen om Aftertouch-informatie te verzenden (ook wel Channel Pressure genoemd).

REVERB DEPTH – Druk op deze toets om de DATA ENTRY SCHUIFREGELAAR in te stellen op CC #91 (Reverb Send Level). De standaardwaarde voor deze instelling is 64.

VOLUME – Druk op deze toets om de DATA ENTRY SCHUIFREGELAAR in te stellen op CC #7 (Channel Volume).

CC DATA (Control Change Data) – Stelt de te verzenden waarde in. Door op de Enter-toets te drukken, wordt een MIDI-bericht verzonden.

OCTAVE – Verlaagt of verhoogt het octaafbereik van het KEYBOARD met respectievelijk de "OCTAVE –"- en "OCTAVE +"-knoppen. U kunt het keyboard tot twee octaven in beide richtingen transponeren. Druk op STANDARD om het KEYBOARD terug te zetten naar het oorspronkelijke octaafbereik

b / # – Verlaagt of verhoogt (respectievelijk) de toonhoogte van het hele KEYBOARD met een halve toon.

RESET – Druk op deze toets, gevolgd door de Enter-toets, om een reset-bericht naar alle controllers te verzenden en de Q25 terug te zetten naar de oorspronkelijke instellingen.

Opmerking: Deze knop reset niet het huidige octaafbereik of de transpositie van het KEYBOARD.

CC NO. (Control Change Number) – Stelt de te verzenden MIDI CC# in. (Er wordt pas een bericht verzonden als op de Enter-toets wordt gedrukt bij het selecteren van CC Data.)

PROGRAM – Stelt het MIDI Program Change nummer in.

Opmerking: Nadat u een CC# hebt ingevoerd, wordt het nummer onthouden door de Q25. Als u echter een CC- of Program Change-bericht wilt verzenden, moet u de waarde elke keer invoeren met behulp van de genummerde toetsen op het KEYBOARD (zelfs als de gewenste waarde wordt weergegeven in het LCD) voordat u op Enter drukt.

PROBLEEMOPLOSSING

SPECIFICATIES
