Dragon Touch DF01 - Drone Handleiding

DISCLAIMER & VEILIGHEIDSVOORSCHRIFTEN

1. Voor beginners, vlieg niet hoger dan 20 meter (65 voet).
2. Kijk niet direct in het dronelicht.
3. Behandel dit product niet als huishoudelijk afval.
4. Vlieg niet boven of in de buurt van obstakels, menigten, open water, openbare wegen, hoogspanningsleidingen of bomen.
5. Gebruik de drone niet in extreme weersomstandigheden zoals wind, sneeuw, regen, smog, hagel, bliksem, tornado's of orkanen.
6. Blijf uit de buurt van de roterende propellers en motoren.
7. Houd uw drone te allen tijde in het zicht. Vertrouw niet uitsluitend op een firstperson-view camera om uw drone te besturen.
8. Dit product is GEEN speelgoed en wordt niet aanbevolen voor gebruikers onder de 14 jaar.
9. Zorg ervoor dat u alle lokale voorschriften naleeft, de juiste machtigingen verkrijgt en de risico's begrijpt.
   Let op: Het is uitsluitend uw verantwoordelijkheid om alle vluchtvoorschriften na te leven.

DRAGON TOUCH aanvaardt geen aansprakelijkheid voor schade, letsel of enige wettelijke verantwoordelijkheid die direct of indirect voortvloeit uit het gebruik van dit product. De gebruiker dient veilige en wettige praktijken in acht te nemen, inclusief, maar niet beperkt tot, de praktijken die in deze veiligheidsrichtlijnen zijn uiteengezet.

ONDERHOUD EN VERZORGING

1. Controleer de drone grondig na een crash of gewelddadige impact.
2. Laad de batterij niet op voordat deze is afgekoeld.
3. Verwijder de batterijen als u de drone lange tijd niet wilt gebruiken.
4. Laad de batterij niet te veel op. Koppel de oplader los zodra deze volledig is opgeladen.
5. Bewaar de drone en afstandsbediening op een koele, droge plaats, uit de buurt van direct zonlicht.
6. Vermijd direct contact van de camera met water of andere vloeistoffen. Veeg droog met een zachte, absorberende doek als deze nat wordt.
7. Laad de batterij niet op naast brandbare materialen, zoals tapijten, houten vloeren of op het oppervlak van elektrisch geleidende objecten. Houd de batterij altijd in de gaten tijdens het opladen.
8. Om te voorkomen dat u uw drone verliest, vliegt u ermee in de open lucht nadat u voldoende ervaring hebt opgedaan en er alle vertrouwen in hebt om ermee om te gaan.

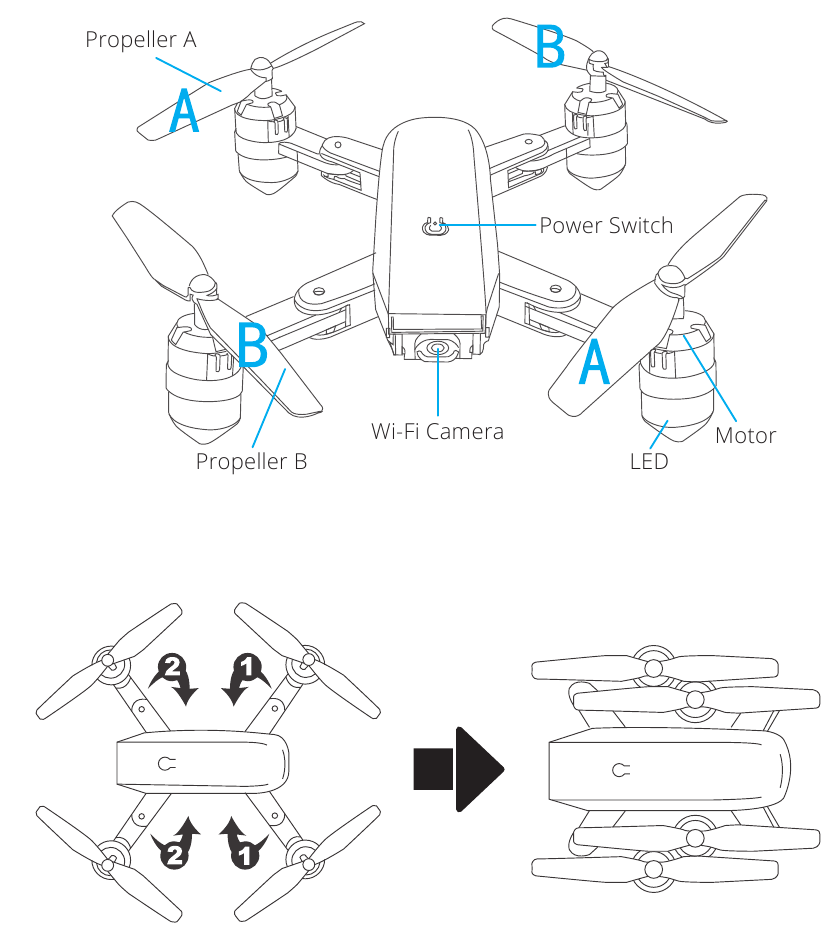

DRONE DIAGRAM

DE PROPELLER VERVANGEN

1. De propellers zijn niet identiek. Propellers hebben een "A"- of "B"-markering aan de onderkant en ze moeten worden geïnstalleerd in de positie met een overeenkomstige markering. Zorg ervoor dat u ze in de juiste posities installeert. Als u dit niet doet, kan dit leiden tot een onvermogen om de drone te besturen.
2. Tijdens het vliegen draait propeller A met de klok mee en propeller B draait tegen de klok in.

DE BESCHERMENDE HOES INSTALLEREN
Klik de connectoren van het beschermframe in de sluitingen.

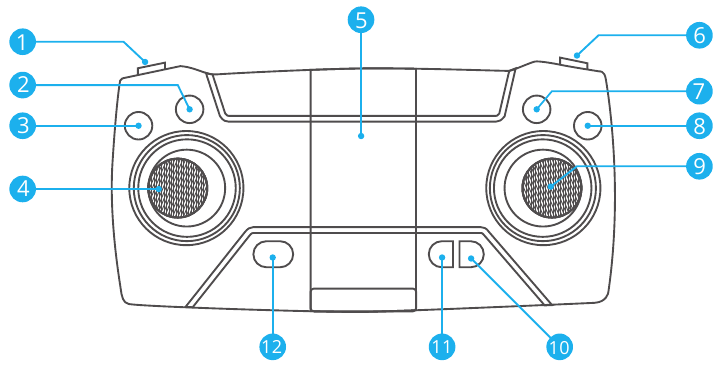

TRANSMITTER DIAGRAM

1. Snelheidsschakelaar
2. One-key Return (Terugkeer met één knop)
3. One-key Takeoff/landing (Opstijgen/landen met één knop)
4. Draai links/draai rechts
5. Telefoonklemmen
6. 360°Flip stijgen/dalen
7. Headless Mode (Headless-modus)
8. Noodstop
   (Kort indrukken om de fijnafstemmingsmodus te openen, druk op de joystick om de voor-, achter-, linker- en rechterkant enigszins aan te passen. Druk nogmaals om de fijnafstelling te verlaten. Lang indrukken voor een noodstop.)
9. Richting
10. Video
11. Foto
12. In-/uitschakelen

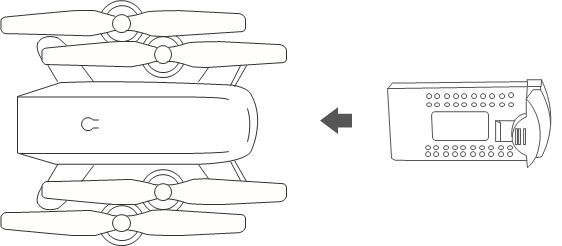

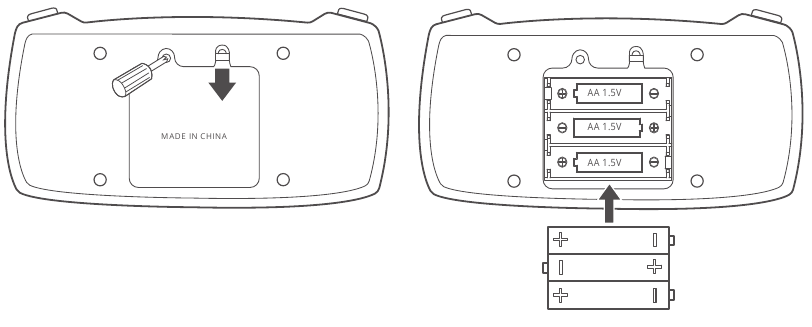

DE BATTERIJ INSTALLEREN

Transmitter: 3x 1.5V AA-batterij (batterijen niet inbegrepen)

Plaats de batterij in de drone (3.7V 1000mAh Li-Po batterij inbegrepen)

DE DRONE-BATTERIJ OPLADEN

Haal de batterij uit de drone. Om de batterij op te laden, steekt u de USB-connector van de batterij in een USB-poort op een computer (of USB-voedingsadapter). Het LED-indicatielampje op de kabel wordt rood tijdens het opladen en gaat uit wanneer het volledig is opgeladen. De oplaadtijd is ongeveer 120-150 minuten.
Let op: Gebruik alleen de meegeleverde oplaadkabel om de batterij op te laden. Het is verboden om de meegeleverde oplaadkabel te gebruiken om andere producten op te laden.

KLAAR OM TE VLIEGEN

Let op:

1. Zorg ervoor dat de propellers en propellerbeschermkappen correct zijn geïnstalleerd en vastgedraaid.
2. Voordat u gaat vliegen, moet u de drone koppelen aan de afstandsbediening en de drone en de afstandsbediening kalibreren.

1. HOE KOPPEL IK MIJN DRONE AAN DE AFSTANDSBEDIENING
   1. Zet de stroomschakelaar van de romp aan en plaats de drone op een vlakke ondergrond.


   2. Zet de stroomschakelaar van de afstandsbediening aan.


   3. Plaats de drone op een vlakke ondergrond. Duw de linker joystick omhoog naar de bovenkant en trek hem vervolgens zo ver mogelijk omlaag. Op dit moment hoort u twee pieptonen van de afstandsbediening en het indicatielampje verandert van snel knipperen naar constant branden, wat aangeeft dat het koppelen is gelukt.

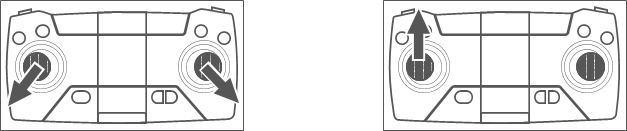

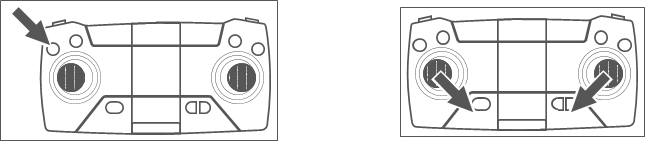

2. HOE KALIBREER IK EN STIJG IK OP
   1. Plaats de drone op een vlakke ondergrond. Duw de linker en rechter joysticks tegelijkertijd zoals hierboven weergegeven gedurende 2-3 seconden. De drone-lampjes knipperen snel en veranderen in constant 'aan' in 2-3 seconden, wat aangeeft dat de kalibratie is gelukt.


   2. Om op te stijgen, is de eerste methode om op de one-key takeoff (opstijgen met één knop) te drukken. De tweede methode is om de twee joysticks tegelijkertijd te bedienen zoals hierboven weergegeven gedurende 2-3 seconden om de drone te ontgrendelen en vervolgens de linker joystick langzaam omhoog te duwen.


3. HOE LAND IK
   Methode 1: Duw de linker joystick langzaam omlaag totdat de drone langzaam naar de grond daalt. Houd de linker joystick 2 seconden in de laagste positie, de motor stopt en de drone is succesvol geland.


   Methode 2: Wanneer de drone vliegt, drukt u nogmaals op de one-key takeoff (opstijgen met één knop) en de drone zal langzaam landen.


VLUCHTWERKINGSMETHODE

Stijgen/dalen	Duw de linker joystick omhoog of omlaag, en de drone zal stijgen of dalen.

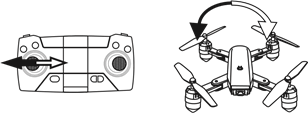

Draaien	Duw de linker joystick naar links of rechts, en de drone zal naar links of rechts draaien.
Vooruit/achteruit	Duw de rechter joystick omhoog of omlaag, en de drone zal vooruit of achteruit vliegen.
Zijwaarts vliegen	Duw de rechter joystick naar links of rechts, en de drone zal horizontaal naar links of rechts vliegen.
Zijwaarts vliegen Fijnafstelling	Wanneer de drone in de lucht zweeft, in het geval dat de drone automatisch zijwaarts naar links of rechts vliegt, kan dit worden gecorrigeerd door de rechter joystick naar rechts of links te duwen totdat de drone in evenwicht blijft.
Vooruit/achteruit Fijnafstelling	Wanneer de drone in de lucht zweeft, in het geval dat de drone automatisch vooruit of achteruit beweegt, kan dit worden gecorrigeerd door de rechter joystick omhoog of omlaag te duwen totdat de drone in evenwicht blijft.

UW MOBIELE APPARAAT VERBINDEN

1. Download de VS FPV app op uw mobiele apparaat via de App Store/Google Play of door de QR-code hieronder te scannen.






2. Schakel de drone in en de LED-lampjes zullen knipperen. Ga naar de Wi-Fi instellingen op uw mobiele apparaat. Maak verbinding met het netwerk (DF01-xxxx).

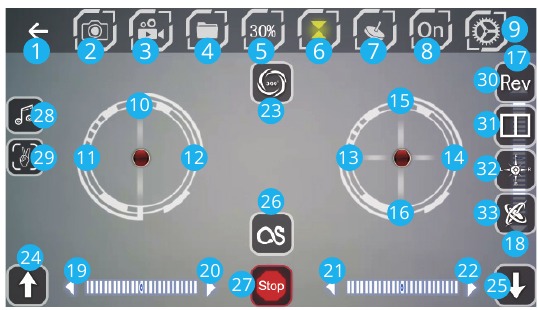

APP BEDIENINGSPANEEL

1. VOER DE APP "VS FPV" UIT
   1. Tik op de knop om de Help-interface te openen.
   2. Tik op de knop om de bedieningsinterface te openen.

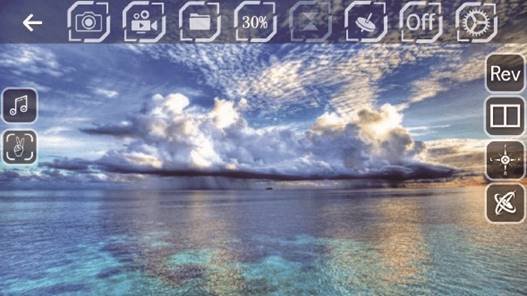

2. CONTROLE INTERFACE

   1. Tik op de knop om de bedieningsinterface te openen.
   2. Tik op de knop om de hoogte houden modus controle knop te openen.

1. Terug
2. Foto
3. Video
4. Bestanden
5. Snelheidsschakelaar
6. Hoogte vasthouden
7. Zwaartekrachtinductie
8. App AAN/UIT
9. Meer instellingen
10. Linker joystick (Accelerator)
11. Linker Flip en Roll
12. Rechter Flip en Roll
13. Linker zijwaarts
14. Rechter zijwaarts
15. Vooruit
16. Achteruit
17. Voorwaartse fijnafstelling
18. Achterwaartse fijnafstelling
19. Linker Flip en Roll fijnafstelling
20. Rechter Flip en Roll fijnafstelling
21. Linker zijwaartse fijnafstelling
22. Rechter zijwaartse fijnafstelling
23. 360°Flip&Roll
24. One-key Takeoff (Opstijgen met één knop)
25. Landing
26. Trajectvlucht
27. Noodstop
28. Muziek
29. Gebaren voor foto
30. Camera omkeren
31. 3D-weergave
32. Headless Mode (Headless-modus)
33. Kalibratie

VLUCHT BEDIENINGSGIDS

HEADLESS MODE (HEADLESS-MODUS)
Druk op de Headless Mode (Headless-modus) knop om te activeren. In deze modus vliegt de drone in de richting die wordt bestuurd door uw rechter joystick, ongeacht de positie van de kop of de staart van uw drone. Druk nogmaals op dezelfde knop om deze modus te verlaten.

ONE-KEY RETURN (TERUGKEER MET ÉÉN KNOP)
Druk op de One-key Return (Terugkeer met één knop) knop, de drone vliegt ruwweg terug langs zijn oorspronkelijke startpad. Druk nogmaals op de knop om de modus te verlaten.

360°FLIP
Vlieg de drone naar een hoogte van meer dan 3 meter, druk op de Flip-knop en beweeg de rechter joystick om de drone 360° te flippen.

TRAJECTVLUCHT
Tik op om de Trajectory Flight (Trajectvlucht) modus te activeren. Teken een pad in het lege gebied op het scherm en de drone vliegt volgens het pad. Tik nogmaals op om deze modus te verlaten.

SNELHEIDSSCHAKELAAR
De standaardsnelheid van de drone is lage snelheid. Druk één keer op de Speed Switch (Snelheidsschakelaar) knop voor gemiddelde snelheid, druk nogmaals voor hoge snelheid. Een derde keer drukken keert terug naar lage snelheid.

HOOGTE VASTHOUDEN/ZWEVEN
Dit is een van de standaardinstellingen op de drone. Wanneer u de linker joystick loslaat na een stijgende/dalende actie, zweeft de drone op de huidige vlieghoogte.

GEBAREN VOOR FOTO
Tik op om te activeren. Maak op 2-3 meter afstand van de camera een V-teken en de camera maakt een foto.

FAQ

V1: Waarom gaan de drone-LED's niet branden?

• Druk op de aan/uit-schakelaar op de drone.
• Vervang of laad de batterij van uw drone op.
• Zorg ervoor dat de batterijconnectoren stevig zijn aangesloten.

V2: Waarom blijven de LED's van de drone knipperen, maar reageert hij nooit op een commando van de zender?

• Koppel de drone opnieuw aan de zender.
• Vervang of laad de batterij van de drone op.
• Zorg ervoor dat de batterijen van de zender voldoende stroom hebben.

V3: Waarom is de vlucht onstabiel?

• Retourneer de drone en voer een vluchtkalibratie uit zoals aangegeven.
• Zorg voor de juiste vluchttrimming.
• Vlieg met de drone in geschikte weersomstandigheden.

V4: Waarom reageert de drone niet op besturingsinputs?

• Zorg ervoor dat de afstand tussen de drone en het mobiele apparaat binnen bereik is.
• Blijf uit de buurt van open water, hoogspanningsleidingen of bomen.

CONTACT ONS

Voor vragen over Dragon Touch-producten kunt u gerust contact met ons opnemen, en we zullen binnen 24 uur reageren.
E-mail: cs@dragontouch.com
Tel: 888-811-1140 (VS) ma-vr 9.00-17.00 uur (EST)
Officiële website: www.dragontouch.com
