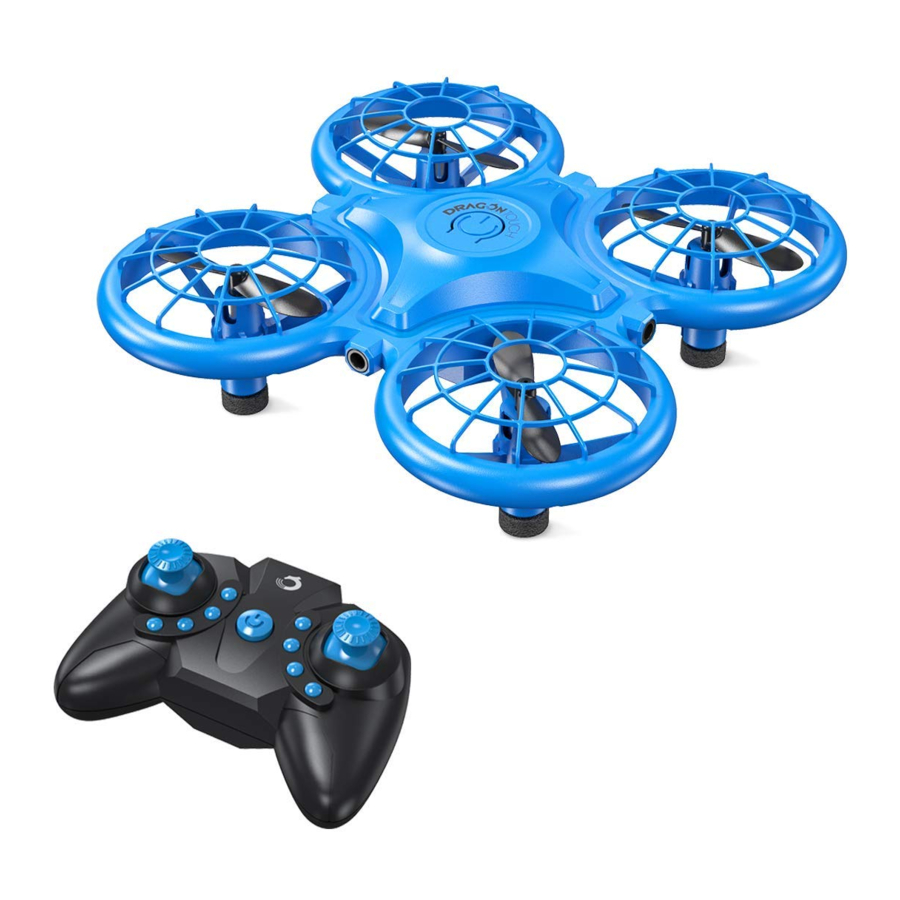

Dragon Touch DK01 - Mini Drone Handleiding

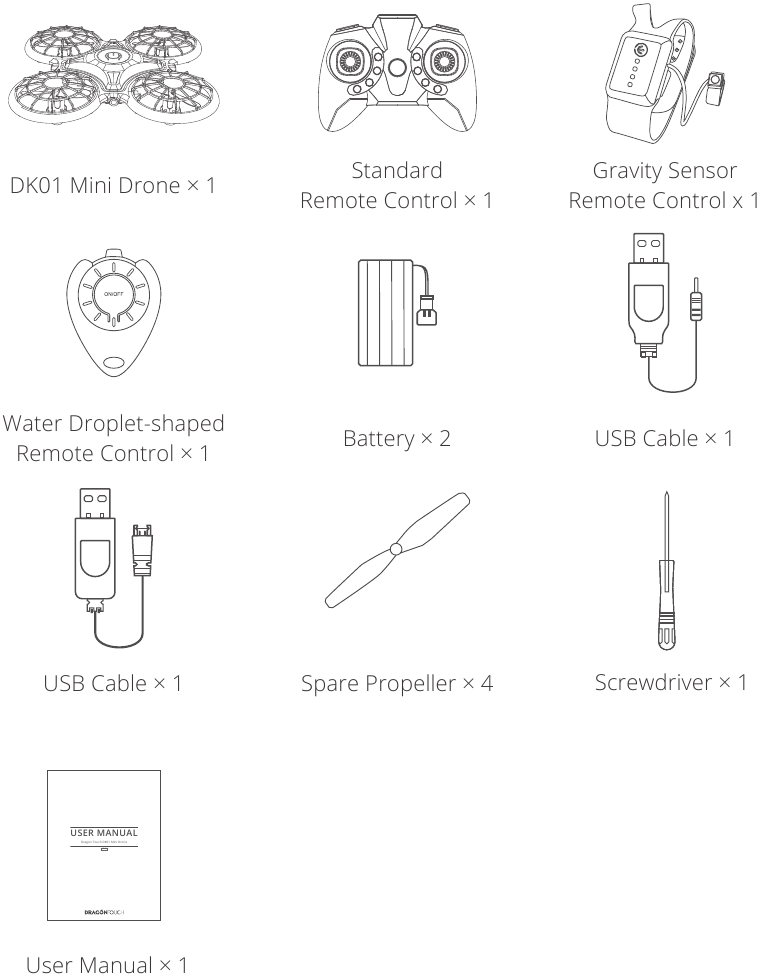

INHOUD VAN DE VERPAKKING

PRODUCTSPECIFICATIES

Drone
Afmetingen: 170mm x 170mm x 38mm
Batterijcapaciteit: 3.7V/500mAh
Oplaadtijd: 60 minuten
Vliegtijd: 6 minuten
Afstand afstandsbediening: 60 meter

Zwaartekrachtsensor afstandsbediening
Batterijcapaciteit: 3.7V/150mAh
Oplaadtijd: 30 minuten
Gebruikstijd: 10 uur

Opmerking:

• De afstandsbediening wordt automatisch uitgeschakeld na 1 minuut inactiviteit.
• Wanneer de afstandsbediening in de laagspanningsbeveiligingsmodus staat (zoals aangegeven door het langzaam knipperende indicatielampje), laad deze dan op voor gebruik.

PRODUCTEIGENSCHAPPEN

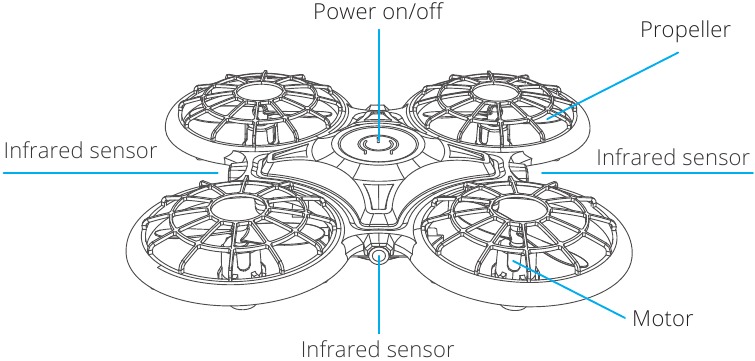

Hoofdeenheid

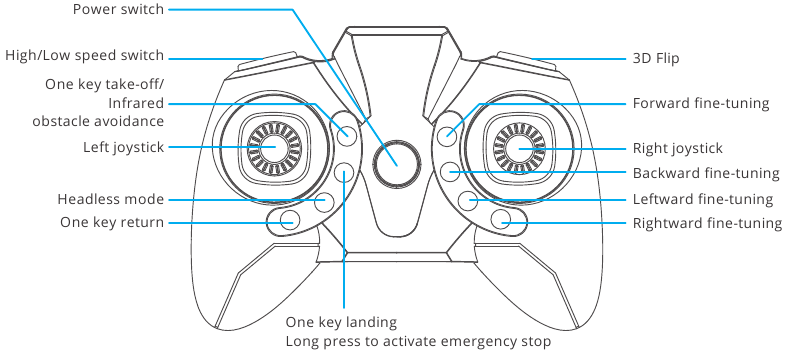

Standaard afstandsbediening

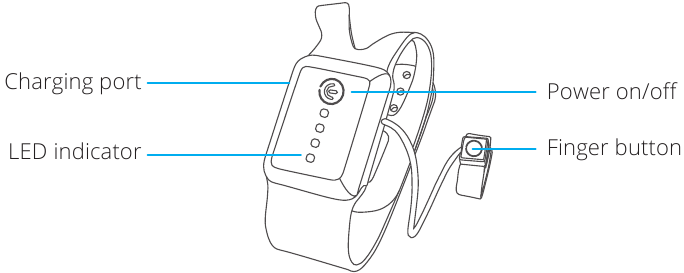

Zwaartekrachtsensor afstandsbediening

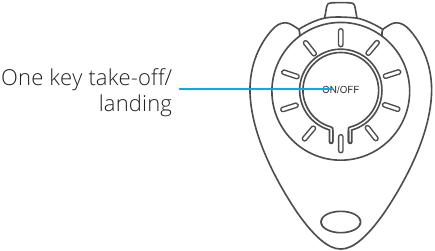

Druppelvormige afstandsbediening

De batterij opladen en installeren

1. Laad de dronebatterij op.

   Opladen: rode LED Volledig opgeladen: groene LED

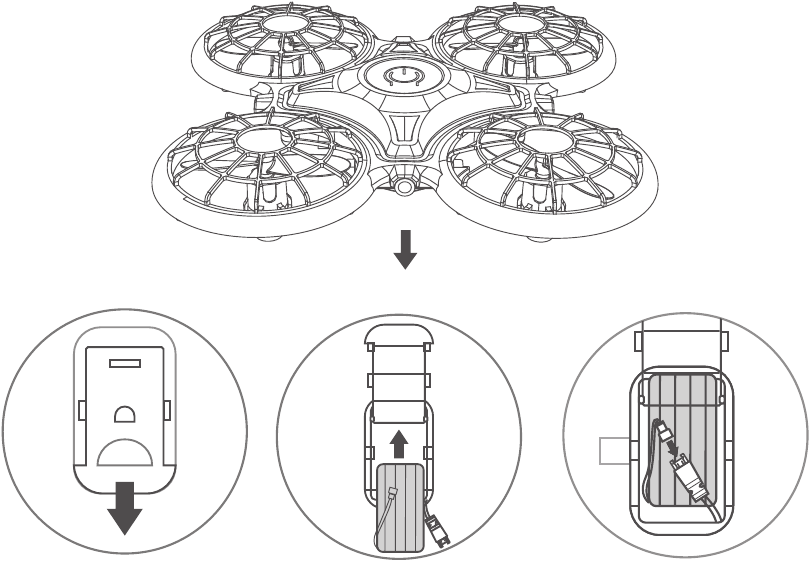

2. Installeer de dronebatterij wanneer deze volledig is opgeladen.

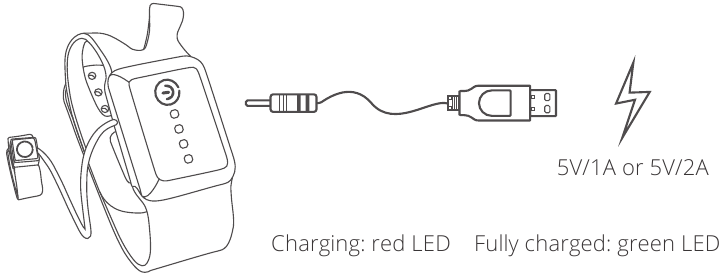

3. Laad de zwaartekrachtsensor afstandsbediening op.

4. Draag de zwaartekrachtsensor afstandsbediening op uw handpalm wanneer deze volledig is opgeladen.

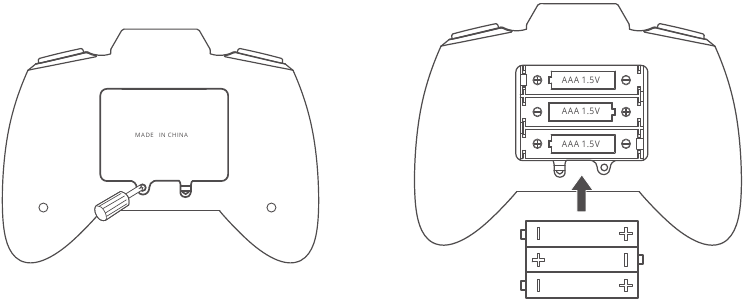

5. Koop 3*AAA 1.5V batterijen (niet inbegrepen) en installeer ze in de standaard afstandsbediening.

   Opmerking: Zorg ervoor dat de batterijen correct zijn geïnstalleerd. Gebruik GEEN oude en nieuwe batterijen tegelijkertijd.
6. De batterij van de druppelvormige afstandsbediening is niet oplaadbaar.

Opmerking:

• Gebruik voor uw veiligheid de originele batterij en USB-kabels die worden meegeleverd.
• De levensduur van de batterij wordt verkort wanneer deze wordt gebruikt bij koud weer.
• Vermijd blootstelling van de batterij aan zonlicht, hitte of hoge temperaturen.

VLIEGBEDIENING

Opmerking:

• Schakel voor elke vlucht eerst de drone in en schakel vervolgens de afstandsbediening in.
• Herhaal de koppelingsprocedure elke keer dat de drone of afstandsbediening opnieuw wordt opgestart.
• Kalibratie is een must om te voorkomen dat u uw drone kwijtraakt.
• Vliegen in de open lucht en binnen het bereik van de bediening wordt ten zeerste aanbevolen voor beginners.

VLIEGEN MET DE STANDAARD AFSTANDSBEDIENING

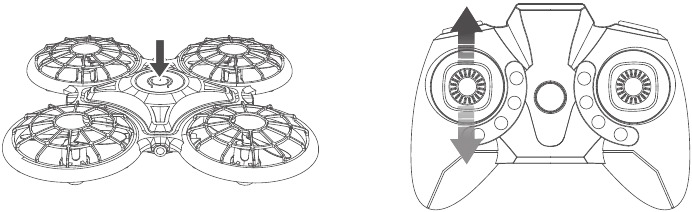

Schakel de afstandsbediening in en koppel deze aan de unit

• Plaats de drone op een vlakke ondergrond. Houd de Power (aan/uit) knop op de drone ingedrukt om hem in te schakelen. De LED's van de drone beginnen te knipperen.
• Druk op de Power (aan/uit) knop op de afstandsbediening om hem in te schakelen. Wacht een paar seconden en de koppeling is automatisch voltooid, de LED's op de drone veranderen van wit naar kleurrijk en blijven branden.


Kalibreren

Beweeg tegelijkertijd de linker joystick naar de rechteronderhoek in een hoek van 45° en beweeg de rechter joystick naar de linkeronderhoek in een hoek van 45° en houd dit 3 seconden vast om de drone te kalibreren. De LED-lampjes op de drone knipperen ongeveer 3 seconden wit. De kalibratie is voltooid wanneer de kleurrijke LED-lampjes gaan branden en u een pieptoon hoort van de afstandsbediening.

Vlieginstructies

Opstijgen
Optie 1: Nadat u de koppeling hebt voltooid, duwt u de linker joystick naar voren om te ontgrendelen. De vier propellers beginnen dan te draaien. Duw de linker joystick opnieuw naar voren, de drone stijgt op.

Optie 2: Nadat u de koppeling hebt voltooid, duwt u de linker joystick naar voren om te ontgrendelen. De vier propellers beginnen dan te draaien. Druk op de One key take-off (één toets opstijgen) knop om op te stijgen.

RICHTINGEN

Linker joystick

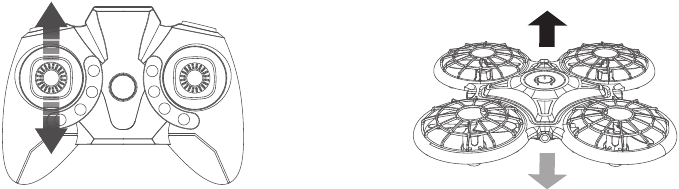

Stijgen en dalen: Duw de linker joystick naar voren en de drone stijgt; trek hem naar achteren en de drone daalt.

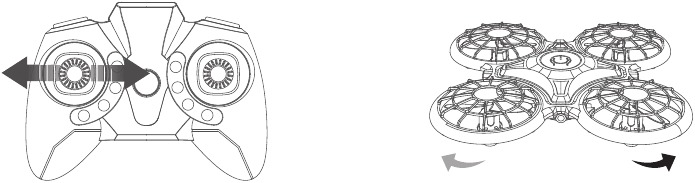

Naar links draaien en naar rechts draaien: Trek de linker joystick naar links en de drone draait naar links; trek hem naar rechts en de drone draait naar rechts.

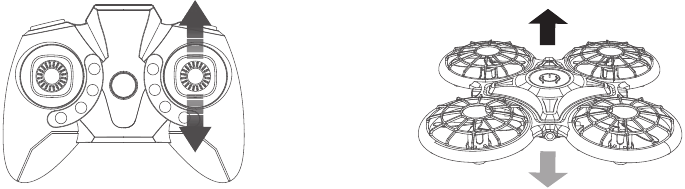

Rechter joystick

Vooruit en achteruit: Duw de rechter joystick naar voren en de drone vliegt vooruit; trek hem naar achteren en de drone vliegt achteruit.

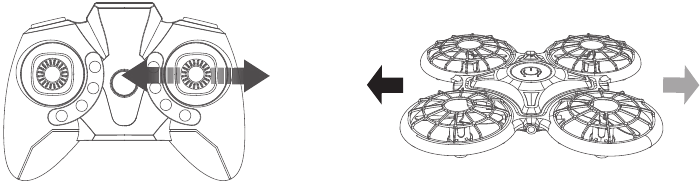

Naar links en naar rechts: Trek de rechter joystick naar links en de drone vliegt naar links; trek hem naar rechts en de drone vliegt naar rechts.

Vluchttrimmen

Trimming kan belangrijk zijn om u te helpen uw drone te besturen.

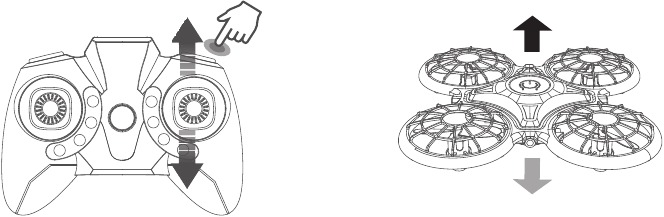

Als de drone tijdens de vlucht naar voren of naar achteren afdrijft, houdt u de 360°Flip (360° draaien) knop ingedrukt en beweegt u de rechter joystick voorzichtig naar achteren of naar voren om aan te passen.

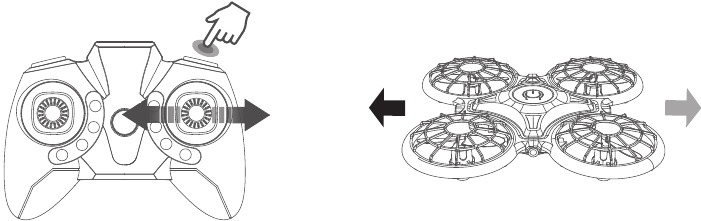

Als de drone tijdens de vlucht naar links of naar rechts afdrijft, houdt u de 360°Flip (360° draaien) knop ingedrukt en beweegt u de rechter joystick voorzichtig naar rechts of naar links om aan te passen.

Laat de rechter joystick en de 360°Flip (360° draaien) knop los om de trimmodus te verlaten.

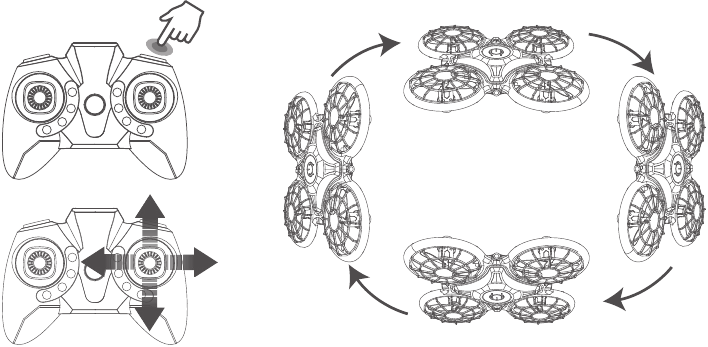

360° draaien

Nadat u de drone naar een hoogte van meer dan 2 meter hebt gevlogen, drukt u op de rechter joystick en de 360°Flip (360° draaien) knop om de 360°Flip (360° draaien) functie te activeren. Laat los zodra de draaiing is voltooid. Beweeg de rechter joystick naar voren/achteren/links/rechts om de drone 360° in de bijbehorende richting te draaien. Houd er rekening mee dat deze functie niet kan worden geactiveerd wanneer de batterij van de drone bijna leeg is.
Laat de rechter joystick en de 360°Flip (360° draaien) knop los om de trimmodus te verlaten.

Snelheidsschakelaar

Lage snelheid is de standaardinstelling van de drone. Druk eenmaal op de Speed switch (snelheidsschakelaar) knop voor gemiddelde snelheid, aangegeven door twee pieptonen van de afstandsbediening. Druk er nogmaals op voor hoge snelheid, aangegeven door drie pieptonen van de afstandsbediening. Een derde keer drukken zet de drone terug op lage snelheid, aangegeven door één pieptoon van de afstandsbediening.

Eén toets terugkeer

Houd de One key return (één toets terugkeer) knop ingedrukt, de drone vliegt achterwaarts in de omgekeerde richting van zijn oorspronkelijke vliegroute. Houd de knop nogmaals ingedrukt om deze modus te verlaten.

Headless-modus

Druk op de Headless mode (headless-modus) knop om de functie te activeren. De LED's op de drone knipperen en gebruikers horen een piepend geluid van de afstandsbediening. In deze modus vliegt de drone in de richting van de rechter joystick, ongeacht de positie van de kop of staart van uw drone. Druk nogmaals op dezelfde knop om deze modus te verlaten.

Infrarood obstakel vermijding

Druk op de One key take-off/Infrared obstacle avoidance (één toets opstijgen/infrarood obstakel vermijding) knop om de Infrared obstacle avoidance (infrarood obstakel vermijding) modus te activeren. De drone vliegt in een andere richting wanneer hij een obstakel detecteert. Druk er nogmaals op om deze modus te verlaten.

Noodstop

Houd de One-key Landing (één toets landen) knop 3 seconden ingedrukt, de drone stopt met vliegen en valt op de grond. Om onaangename ongelukken te voorkomen, moet u ervoor zorgen dat er niemand onder de drone staat wanneer u de noodstop gebruikt.

Hoogte vasthouden/Zweven

Dit is een van de standaardinstellingen van de drone. Wanneer u de linker joystick loslaat na de stijg-/daalactie, blijft de drone op zijn huidige vlieghoogte zweven. Correct trimmen kan helpen om een stabiele vlucht te bereiken.

Landing

Optie 1: Druk op de One key landing (één toets landen) knop om te landen.
Optie 2: Trek tijdens de vlucht de linker joystick zo ver mogelijk naar achteren om de drone te laten landen en houd deze 3 seconden vast totdat alle rotorbladen stoppen met draaien.

VLIEGEN MET DE ZWAARTEKRACHTSENSOR-AFSTANDSBEDIENING

De afstandsbediening inschakelen en koppelen met het apparaat

Plaats de drone op een vlakke ondergrond. Houd de aan/uit-knop op de drone ingedrukt om deze in te schakelen. De LED's erop beginnen te knipperen.
Houd de aan/uit-knop ingedrukt om de afstandsbediening in te schakelen. De LED's erop beginnen te knipperen en de afstandsbediening wordt automatisch gekoppeld aan de drone. Wanneer het koppelen is voltooid, blijven de LED's op zowel de drone als de afstandsbediening branden.

Kalibreren

Druk op de aan/uit-knop op de drone. De LED's op de drone beginnen dan snel te knipperen. De kalibratie is voltooid wanneer de LED's op de drone constant blijven branden.

Vlieginstructie

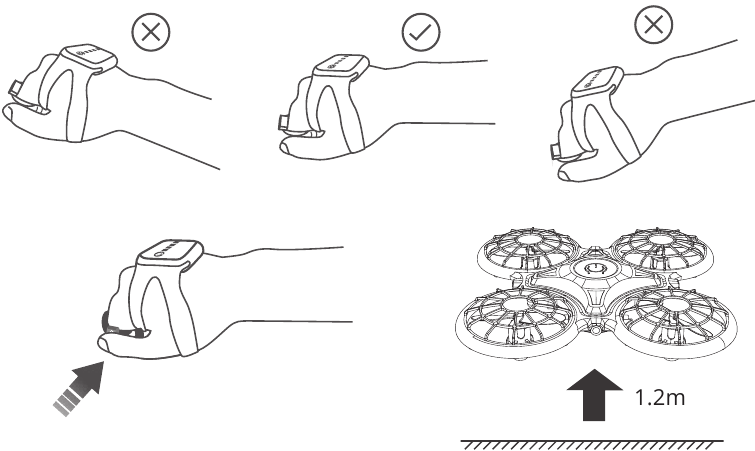

Opstijgen
Bal uw vuist, zorg er vervolgens voor dat de afstandsbediening parallel is aan het oppervlak waarop u staat. Druk op de Finger button (vingerknop) en laat deze vervolgens los. De drone stijgt verticaal op tot een hoogte van 1,2 meter.

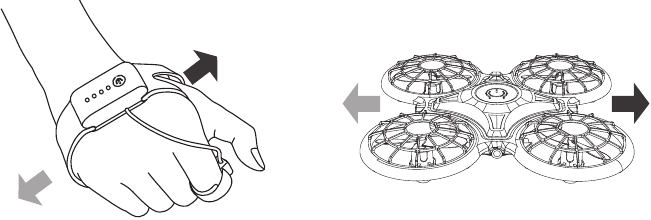

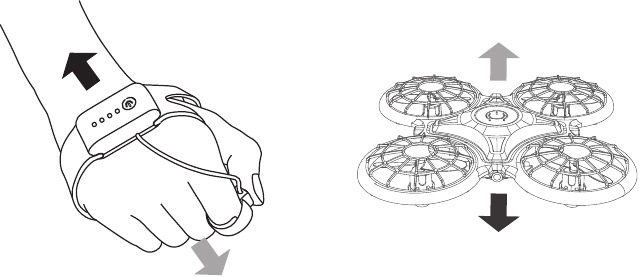

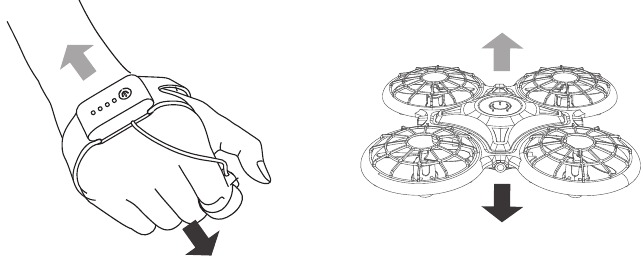

Richtingen

Vooruit: Laat tijdens de vlucht de Finger button (vingerknop) los en kantel vervolgens uw vuist omlaag.
Achteruit: Laat tijdens de vlucht de Finger button (vingerknop) los en kantel vervolgens uw vuist omhoog.

Naar links: Laat tijdens de vlucht de Finger button (vingerknop) los en leun vervolgens uw vuist naar links.
Naar rechts: Laat tijdens de vlucht de Finger button (vingerknop) los en leun vervolgens uw vuist naar rechts.

Stijgen: Houd tijdens de vlucht de Finger button (vingerknop) ingedrukt en kantel vervolgens uw vuist omhoog.
Dalend: Houd tijdens de vlucht de Finger button (vingerknop) ingedrukt en kantel vervolgens uw vuist omlaag.

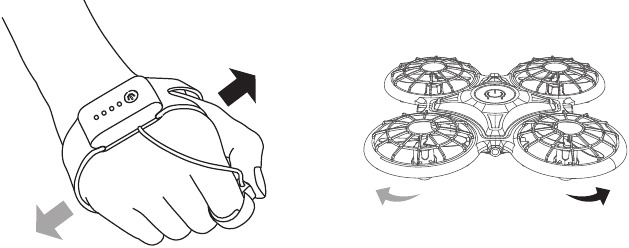

Draai naar links: Houd tijdens de vlucht de Finger button (vingerknop) ingedrukt en leun vervolgens uw vuist naar links.
Draai naar rechts: Houd tijdens de vlucht de Finger button (vingerknop) ingedrukt en leun vervolgens uw vuist naar rechts.

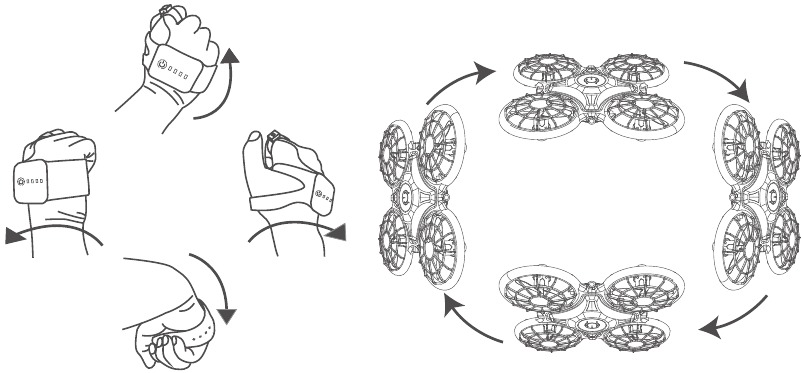

360°Flip

Beweeg uw vuist om ervoor te zorgen dat de afstandsbediening parallel is aan het oppervlak waarop u stond tijdens de vlucht (zoals u was voor het opstijgen). Druk op de Finger button (vingerknop) en laat deze vervolgens los. De LED's op de drone beginnen snel te knipperen. Beweeg vervolgens uw vuist vooruit/achteruit/naar links/naar rechts om de drone dienovereenkomstig te laten flippen.

Infrarood obstakelvermijding

Druk continu 3 keer op de Finger button (vingerknop) om de infrarood obstakelvermijdingsmodus te activeren tijdens de vlucht. De LED's op de drone knipperen 3 keer en blijven vervolgens constant branden. De drone vliegt in een andere richting wanneer hij een obstakel detecteert. Druk nogmaals 3 keer continu op de Finger button (vingerknop) om de modus te verlaten.

Noodstop

Houd de aan/uit-knop op de afstandsbediening 2 seconden ingedrukt, de drone stopt met vliegen en valt op de grond. Om onaangename ongelukken te voorkomen, dient u ervoor te zorgen dat er niemand onder de drone staat bij gebruik van de noodstop.

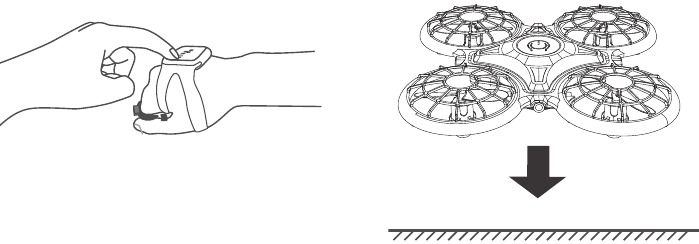

Landing

Beweeg uw vuist om ervoor te zorgen dat de afstandsbediening parallel is aan het oppervlak tijdens de vlucht. Laat de Finger button (vingerknop) los en druk vervolgens op de aan/uit-knop op de afstandsbediening om te landen.

VLIEGEN MET DE WATERDRUPPEL-AFSTANDSBEDIENING

Opmerking: Schakel de standaard afstandsbediening en de zwaartekrachtsensor-afstandsbediening uit voordat u de waterdruppel-afstandsbediening gebruikt.

Inschakelen

Plaats de drone op een vlakke ondergrond. Houd de aan/uit-knop op de drone ingedrukt om deze in te schakelen. De LED's erop beginnen te knipperen. U hoeft de waterdruppel-afstandsbediening niet in te schakelen en te koppelen aan de drone.

Kalibreren

Druk op de aan/uit-knop op de drone. De LED's op de drone beginnen snel te knipperen. De kalibratie is voltooid wanneer de LED's langzaam knipperen.

Vlieginstructies

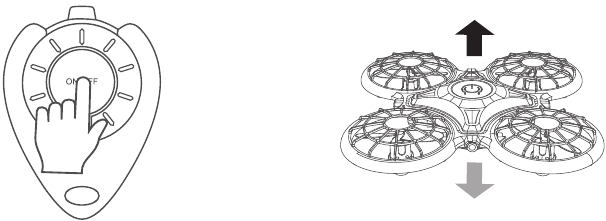

Opstijgen
Optie 1: Druk op de knop op de waterdruppel-afstandsbediening om het opstijgen te beginnen.

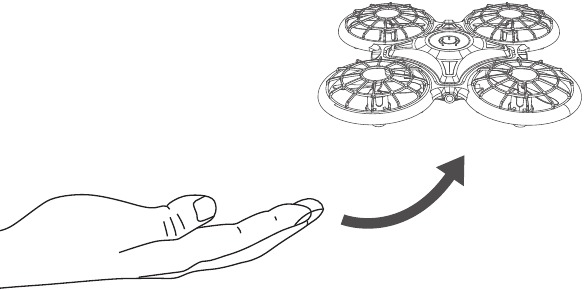

Optie 2: Plaats de drone in de palm van uw hand met de voorkant van de drone naar voren gericht. Gooi hem voorzichtig in de lucht.

Opmerking: Zorg ervoor dat er voldoende ruimte is tijdens het omhoog gooien van de drone. We raden deze optie alleen aan voor ervaren dronegebruikers.

Richtingen

Stijgen: Houd uw hand onder de drone.
Dalend: Wanneer de drone over een hoogte van 1,2 meter vliegt, daalt hij automatisch langzaam.
Naar links: Houd uw hand aan de rechterkant van de drone.
Naar rechts: Houd uw hand aan de linkerkant van de drone.

Landing

Druk op de knop op de afstandsbediening om de drone tijdens de vlucht te laten landen.

ONDERHOUD

1. Maak dit product regelmatig schoon met een zachte, schone doek.
2. Vermijd blootstelling van dit product aan zonlicht, hitte of hoge temperaturen.
3. Houd het uit de buurt van water.
4. Controleer regelmatig de stekkers en andere componenten. Repareer het product voordat u het gebruikt als er iets kapot of beschadigd is.

VEILIGHEIDSINSTRUCTIES

1. Houd de kleine onderdelen uit de buurt van kinderen.
2. Zorg ervoor dat de drone langzaam stijgt om mogelijke schade bij hoge snelheid te voorkomen.
3. Schakel na de landing eerst de afstandsbediening uit en schakel vervolgens de drone uit.
4. Houd de drone op een veilige afstand van 2-3 meter van andere mensen om crashes of ongelukken tijdens de landing te voorkomen.
5. Kinderen dienen onder toezicht van een volwassene te staan bij het gebruik van dit product.
6. Laad de batterij die niet oplaadbaar is niet op. Zorg ervoor dat de batterijen correct zijn geïnstalleerd. Gebruik GEEN oude en nieuwe batterijen tegelijkertijd.
7. Gebruikers wordt ten zeerste aangeraden om de drone en de afstandsbedieningen uit te schakelen en de batterijen te verwijderen wanneer ze lange tijd niet worden gebruikt.
8. Let op het risico van kortsluiting.

LET OP

1. Wanneer de batterijstatus van de drone of afstandsbediening laag is, kan dit de afstand van de afstandsbediening beïnvloeden.
2. Als de batterijstatus van de drone laag is, kan het moeilijk zijn om de hoogte van het opstijgen of de vlucht te behouden.
3. Stop met het gebruik van dit product en repareer het zo snel mogelijk als er iets kapot of beschadigd is. Het niet doen hiervan kan een veiligheidsrisico vormen.
4. Verwijder de batterijen in geval van batterijlekkage als deze lange tijd niet worden gebruikt.
5. Vermijd vallen of botsingen, omdat deze de levensduur van het product aanzienlijk verkorten.
6. Dit product bevat veel metalen legeringsonderdelen. Wees voorzichtig om uw vingers niet te bezeren.

GIDS VOOR PROBLEEMOPLOSSING

1. De LED's van het apparaat branden niet

• Druk op de Power button (aan/uit-knop) op de drone.
• Vervang of laad de batterij van de drone op.
• Zorg ervoor dat de connectoren van de batterij stevig zijn aangesloten.

2. De drone-LED's blijven knipperen, maar de drone reageert niet op opdrachten van de standaard afstandsbediening.

• Koppel de drone en de afstandsbediening opnieuw.
• Vervang of laad de batterij van de drone op.
• Zorg ervoor dat de batterijen in de afstandsbediening voldoende stroom hebben.
• Zorg ervoor dat u de zwaartekrachtsensor-afstandsbediening uitschakelt.

3. De vlucht is niet stabiel

• Breng de drone terug en start opnieuw om de kalibratie uit te voeren zoals aangegeven.
• Maak de vluchttrimming dienovereenkomstig.
• Vlieg met de drone als het goed weer is.

4. De reactie van de drone op de besturing is niet gevoelig.

• Zorg ervoor dat de afstand tussen de drone en de afstandsbediening effectief is.

5. Het apparaat vliegt buiten het besturingsbereik

• Activeer de Headless mode (headless-modus) en verplaats vervolgens de Right joystick (rechter joystick) om de drone terug te vliegen.

6. De rotorbladen moeten worden vervangen

• De propellers en motoren zijn gemarkeerd met A en B. Koppel ze bij het vervangen van de rotorbladen.

7. De waterdruppel-afstandsbediening werkt niet

• Zorg ervoor dat u de zwaartekrachtsensor-afstandsbediening en de standaard afstandsbediening uitschakelt.

NEEM CONTACT MET ONS OP

Voor vragen over Dragon Touch-producten kunt u gerust contact met ons opnemen. We reageren binnen 24 uur.
E-mail: cs@dragontouch.com
Tel: 888-811-1140 (VS) ma-vr 9.00-17.00 uur (EST)
Officiële website: www.dragontouch.com
