Inleiding

Dank u voor de aanschaf van de HIOKI "3454-11 DIGITAL MΩ HiTESTER". Om maximale prestaties van het instrument te verkrijgen, dient u deze handleiding eerst te lezen en deze bij de hand te houden voor toekomstig gebruik.

Eerste Inspectie

Wanneer u het instrument ontvangt, inspecteer het zorgvuldig om er zeker van te zijn dat er geen schade is opgetreden tijdens de verzending. Controleer in het bijzonder de accessoires, de schakelaars op het paneel en de connectoren. Indien er schade zichtbaar is, of als het apparaat niet werkt volgens de specificaties, neem dan contact op met uw dealer of Hioki-vertegenwoordiger.

Voorlopige Controles

• Voordat u het instrument voor de eerste keer gebruikt, dient u te controleren of het normaal werkt om er zeker van te zijn dat er geen schade is opgetreden tijdens de opslag of verzending. Indien u schade aantreft, neem dan contact op met uw dealer of Hioki-vertegenwoordiger.
• Voordat u het instrument gebruikt, dient u ervoor te zorgen dat de isolatie op de meetsnoeren en aansluitkabels onbeschadigd is en controleer of het witte of rode gedeelte (isolatielaag) binnenin de kabel niet blootligt. Indien een kleur binnenin de kabel blootligt, gebruik de kabel dan niet. Het gebruik van het product in dergelijke omstandigheden kan een elektrische schok veroorzaken. Neem daarom contact op met uw dealer of Hioki-vertegenwoordiger voor vervanging (Model L9787).

Onderhoud en Service

• Om het instrument schoon te maken, veegt u het voorzichtig af met een zachte doek die bevochtigd is met water of een mild schoonmaakmiddel. Gebruik nooit oplosmiddelen zoals benzeen, alcohol, aceton, ether, ketonen, verdunners of benzine, omdat deze de behuizing kunnen vervormen en verkleuren.
• Indien het instrument niet goed lijkt te functioneren, controleer dan of de batterijen niet leeg zijn en of de meetsnoeren en zekering niet open zijn, voordat u contact opneemt met uw dealer of Hioki-vertegenwoordiger.
• Wanneer een indicatie Err.9 verschijnt, stuur het instrument dan op voor reparatie.

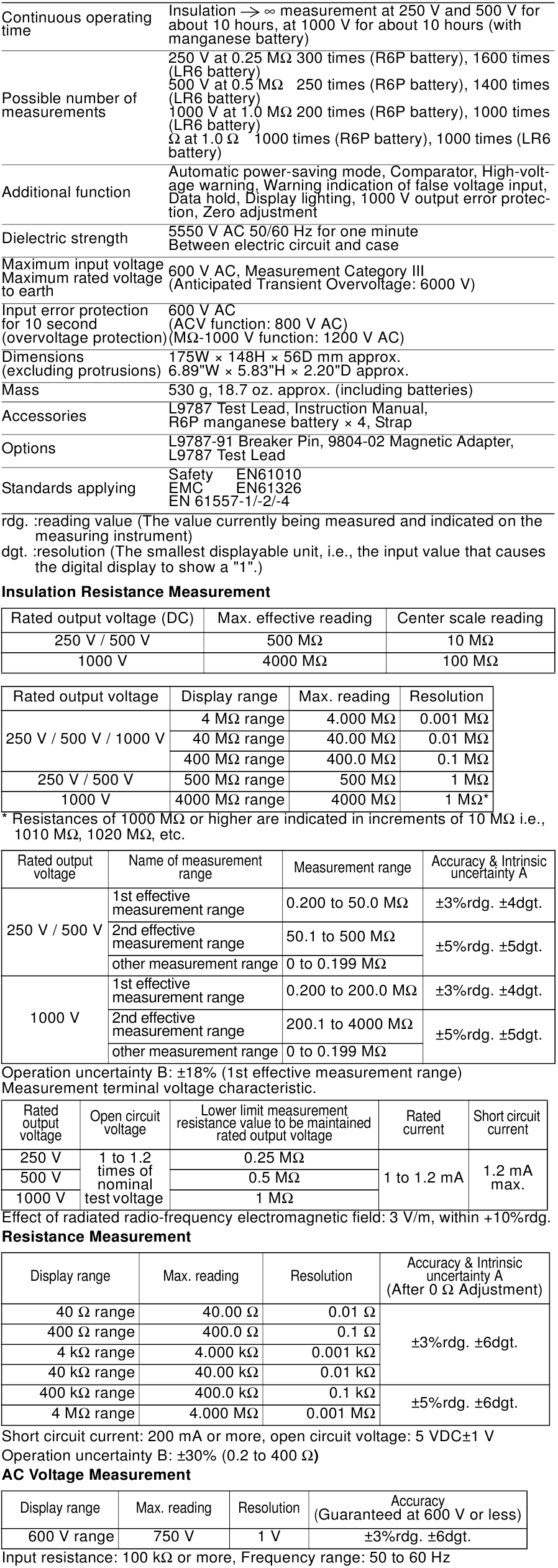

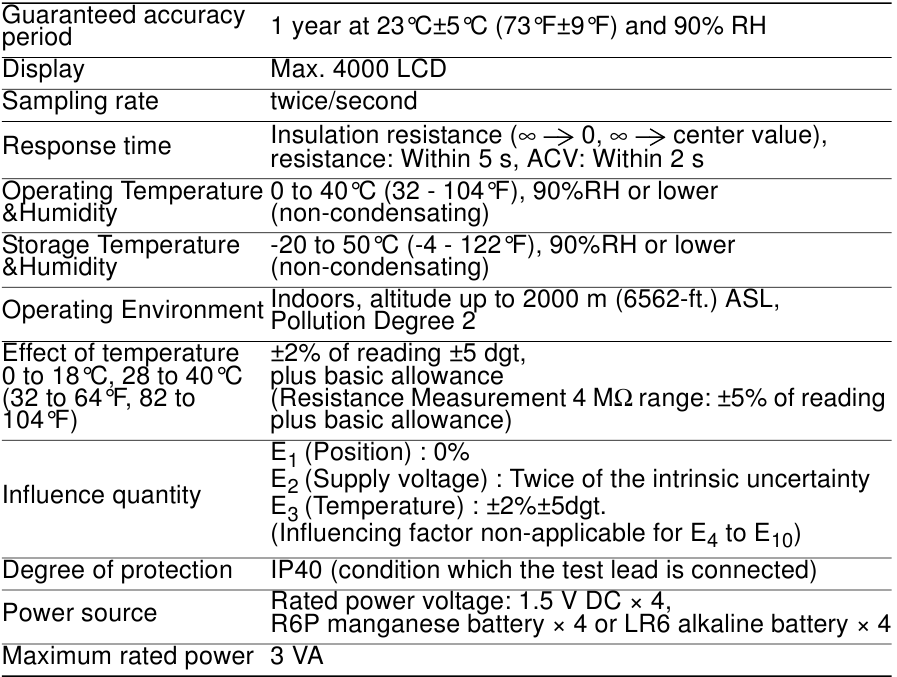

Algemene Specificaties

Gebruiksaanwijzingen

Volg deze voorzorgsmaatregelen om een veilige werking te garanderen en om optimaal te profiteren van de verschillende functies.

Neem de volgende voorzorgsmaatregelen in acht om elektrische schokken te voorkomen.

• Zorg ervoor dat u de meetsnoer loskoppelt van het te meten object en zet de functieschakelaar op OFF (uit) voordat u de meetsnoer aansluit of loskoppelt van de MΩ HiTESTER.
• Controleer altijd de juiste instelling van de functiekeuzeschakelaar voordat u de meetsnoeren aansluit. Koppel de meetsnoeren los van het meetobject voordat u de functiekeuzeschakelaar bedient.

• Gebruik het instrument niet in een omgeving waar het blootgesteld kan worden aan corrosieve of brandbare gassen. Het instrument kan beschadigd raken of een explosie veroorzaken.
• Zorg ervoor dat het instrument niet nat wordt en verricht geen metingen met natte handen. Dit kan een elektrische schok veroorzaken.
• Gebruik geen andere elektrische bron dan de batterijen. Het gebruik van andere bronnen kan leiden tot schade aan het instrument of het te meten object en kan ook een elektrische schok veroorzaken.
• Voordat u het instrument gebruikt, dient u ervoor te zorgen dat de isolatie op de meetsnoeren intact is en controleer of het witte of rode gedeelte (isolatielaag) binnenin de kabel niet blootligt. Indien een kleur binnenin de kabel blootligt, gebruik de kabel dan niet. Het gebruik van het product in dergelijke omstandigheden kan een elektrische schok veroorzaken. Neem daarom contact op met uw dealer of Hioki-vertegenwoordiger voor vervanging (Model L9787).
• Gebruik het instrument niet in een omgeving waar het blootgesteld kan worden aan olie, chemicaliën of oplosmiddelen. Contact met deze stoffen kan scheuren in het instrument veroorzaken, wat kan leiden tot schade of elektrische schokken.

• Indien de beveiligingsfuncties van het instrument beschadigd zijn, neem het dan uit gebruik of markeer het duidelijk zodat anderen het niet per ongeluk gebruiken.
• Dit instrument is ontworpen voor gebruik binnenshuis. Het kan worden gebruikt bij temperaturen tussen 0 en 40°C zonder de veiligheid te verminderen.
• Bewaar of gebruik het instrument niet waar het kan worden blootgesteld aan direct zonlicht, hoge temperaturen of vochtigheid, of condensatie. Onder dergelijke omstandigheden kan het instrument beschadigd raken en de isolatie kan verslechteren, waardoor het niet langer aan de specificaties voldoet.
• Om veiligheidsredenen dient u bij het uitvoeren van metingen alleen de L9787 meetsnoer (of optioneel) te gebruiken die bij het instrument is geleverd.
• Om schade aan het instrument te voorkomen, dient u het te beschermen tegen fysieke schokken tijdens transport en hantering. Wees vooral voorzichtig om fysieke schokken door vallen te vermijden.
• Kalibratie en reparatie van dit instrument mogen alleen worden uitgevoerd onder toezicht van gekwalificeerde technici die kennis hebben van de betrokken gevaren.
• Verwijderbare hulzen zijn bevestigd aan de metalen pinnen aan de uiteinden van de meetsnoeren. Om een kortsluiting te voorkomen, dient u de meetsnoeren met de hulzen bevestigd te gebruiken bij het uitvoeren van metingen in de CAT III meetcategorie. Verwijder de hulzen van de meetsnoeren bij het uitvoeren van metingen in de CAT I en CAT II meetcategorieën. Zie "Meet categorieën" in de gebruiksaanwijzing voor meer informatie over meetcategorieën.

OPMERKING

• Om te voorkomen dat de batterij leeg raakt, zet u de functiekeuzeschakelaar na gebruik op OFF (uit) (de Auto Power Save (automatische energiebesparing) functie verbruikt een kleine hoeveelheid stroom).
• De veiligheidshuls is bevestigd aan de meetsnoerstekker. Verwijder de huls voordat u deze op het instrument aansluit.

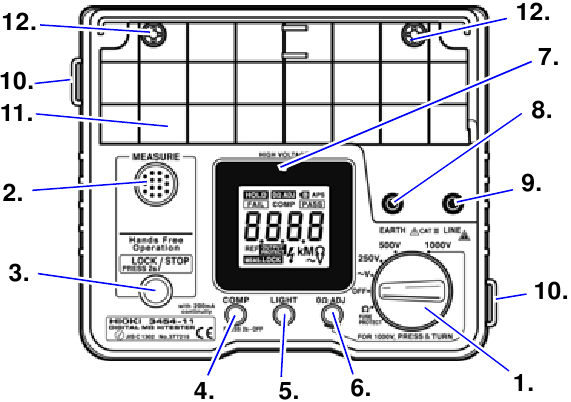

Namen en Functies van Onderdelen

1. Functiekeuzeschakelaar: Selecteert tussen stroom AAN/UIT, de uitgangsspanning voor isolatieweerstandsmeting, ACV, of weerstand (Ω).
2. MEASURE Key (MEET knop): Wordt gebruikt om weerstand en isolatieweerstand te meten. Deze knop blijft AAN (ON) zolang deze ingedrukt wordt gehouden.
3. LOCK Key (VERGRENDEL knop): Wordt gebruikt om weerstand en isolatieweerstand te meten. Deze knop schakelt AAN (ON) als deze langer dan 2 seconden ingedrukt wordt gehouden. Druk nogmaals op de knop om hem uit te schakelen (OFF).
4. COMP Key (COMP knop): Wordt gebruikt voor de comparatorfunctie
5. LIGHT Key (LICHT knop): Schakelt het display licht AAN/UIT (ON/OFF). Het licht schakelt automatisch uit (OFF) na 30 seconden.
6. 0ΩADJ Key (0ΩADJ knop): Wordt gebruikt voor de nulpuntsafstelling bij weerstandsmeting
   Wordt gebruikt wanneer "1000 V" is geselecteerd bij isolatieweerstandsmeting
   Wordt gebruikt om het zoemergeluid te selecteren in de comparatorfunctie
7. High-voltage warning lamp (Hoogspanningswaarschuwingslamp): Begint te knipperen als de ingangsspanning AC 70 V (±10 V) overschrijdt en tijdens isolatieweerstandsmeting.
8. EARTH Measurement Terminal (Aardemeetklem): Sluit de zwarte meetsnoer aan op deze klem.
9. LINE Measurement Terminal (Lijnmeetklem): Sluit de rode meetsnoer aan op deze klem.
10. Strap Hole (Riemgat): Haal de riem door dit gat.

11. Test lead Housing (Meetsnoerbehuizing): Herbergt de meetsnoeren. De meetsnoeren kunnen in de behuizing worden opgeborgen zonder ze na gebruik van de klemmen los te koppelen.
12. Sleeve stand (Hulzenstandaard): Bevestig de huls die van de punt van de meetsnoer is verwijderd.

Displayblok

: Licht op wanneer de gemeten waarde wordt vastgehouden tijdens de weerstands-/isolatieweerstandsmeting.

: Licht op wanneer 0Ω afstelling is gemaakt tijdens de weerstandsmeting.

: Geeft aan dat de batterij bijna leeg is (waarbij de nauwkeurigheid niet kan worden gegarandeerd).

: Licht op wanneer automatische energiebesparing (auto power save) is ingeschakeld.

: Licht op wanneer de comparatorfunctie is ingeschakeld.

: Licht op wanneer de gemeten waarde lager is dan het criterium voor de comparatorfunctie tijdens isolatieweerstandsmeting, of wanneer de gemeten waarde hoger is dan het criterium tijdens weerstandsmeting.

: Licht op wanneer de gemeten waarde gelijk is aan of groter is dan het criterium voor de comparatorfunctie tijdens isolatieweerstandsmeting, of wanneer de gemeten waarde gelijk is aan of lager is dan het criterium tijdens weerstandsmeting.

: Licht op wanneer het criterium voor de comparatorfunctie wordt aangegeven.

: Licht op wanneer "1000 V" is geselecteerd, indien de 0ΩADJ knop niet is ingedrukt.

: Licht op wanneer de LOCK (VERGRENDEL) knop wordt ingedrukt om continu metingen van isolatieweerstand of weerstand uit te voeren.

: Wordt aangegeven tijdens isolatieweerstandsmeting, of begint te knipperen wanneer de ingangsspanning AC 70 V (±10 V) overschrijdt.

: Overloopindicator. Wordt aangegeven wanneer de meting de maximale aangegeven waarde overschrijdt.

Meetprocedures

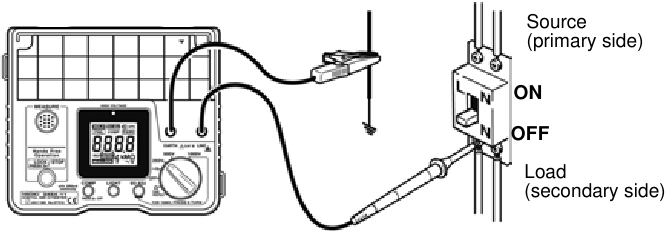

Inspectie voorafgaand aan de meting

Zorg ervoor dat de meetsnoeren niet zijn losgekoppeld

1. Gebruik de functiekeuzeschakelaar om de functie Ω te selecteren.
2. Sluit de meetpenpunten kort.
3. Controleer of de aflezing lager is dan 1 Ω wanneer u op de MEASURE (METEN) toets drukt.

Isolatieweerstandsmeting

Om 1000 V te selecteren, zet u de functiekeuzeschakelaar op 1000 V terwijl u op de 0ΩADJ. drukt.

: Overloopindicatie
Een afkorting voor overflow (overloop), de weergave OF is analoog aan een ∞ indicatie in een analoge isolatietester. Wanneer metingen groter zijn dan de effectieve maximaal aangegeven waarden van elke functie, zal het display aangeven.
[Meetvoorbeeld] Wanneer het display aangeeft in de 1000 V functie, worden metingen gedetecteerd als groter dan 4000 MΩ. Wanneer er niets is aangesloten op de meetleiding, wordt ook weergegeven.

Display (Weergave)	Function (Functie)	Effective maximum indicated value (Effectieve maximaal aangegeven waarde)
	250 V	500 MΩ
	500 V
	1000 V	4000 MΩ

Om elektrische schokken te voorkomen, moet u altijd de juiste instelling van de functiekeuzeschakelaar controleren voordat u de meetsnoeren aansluit.

• Bij het meten van de isolatieweerstand wordt er een gevaarlijke spanning aangelegd op de meetterminals. Om elektrische schokken te voorkomen, mag u de meetleiding niet aanraken.
• Raak nooit het te meten object aan onmiddellijk na het meten. Er bestaat gevaar voor elektrische schokken door de verandering die zich ophoopt tijdens het testen onder hoogspanning. (Zie Ontladingsfunctie)
• Ontlaad de te meten geleider na de meting.
• Probeer geen isolatieweerstand te meten op een stroomvoerende geleider. Dit kan het instrument beschadigen of een ongeluk veroorzaken dat kan leiden tot letsel of de dood. Schakel altijd de stroom naar de te meten geleider uit voordat u begint.

Schakel altijd de stroomonderbreker of de meetlijn uit.

Voorbereiding voor de meting

1. Zet de functiekeuzeschakelaar op 250 V, 500 V of 1000 V. Om 1000 V te selecteren, zet u de functiekeuzeschakelaar op 1000 V terwijl u op de 0ΩADJ toets drukt. Wanneer de functieschakelaar van OFF (UIT) naar 1000 V wordt gedraaid, houdt u de 0ΩADJ toets ingedrukt tot "MΩ" op het display verschijnt. Als de 0ΩADJ toets niet is ingedrukt en "1000 V" is geselecteerd, verschijnt op het display. In dit geval wordt 1000 V niet toegepast wanneer de MEASURE (METEN) toets of LOCK (VERGRENDELEN) toets wordt ingeschakeld.
2. Zorg ervoor dat de indicator niet verschijnt. Als de indicator verschijnt, vervang dan de batterijen.
3. Sluit de zwarte meetleiding aan op de meetterminal aan de aardingszijde van het instrument. Sluit de rode meetleiding aan op de meetterminal aan de lijnzijde van het instrument.
4. Sluit de zwarte meetleiding aan op de aardingszijde van het te meten object. Behalve bij het meten van geïsoleerde weerstand tussen aarde en het te meten object, sluit u de zwarte meetleiding aan op een optioneel punt.
5. Sluit de rode meetleiding aan op het te meten object.

Alleen meten terwijl de toets wordt ingedrukt

• Start
  1. Druk op de MEASURE (METEN) toets. Het hoogspanningswaarschuwingslampje begint te knipperen en de indicator verschijnt op het display.
  2. Lees de meting af nadat deze is gestabiliseerd.
• Einde
  1. Laat de MEASURE (METEN) toets los om de meting te beëindigen. De huidige meting wordt automatisch vastgehouden.
  2. Wanneer het te meten object moet worden ontladen, lees en volg dan de instructies die worden gegeven onder "Ontladingsfunctie" hieronder.

Meting zonder de toets ingedrukt te houden (continue meting)

• Start
  1. Houd de LOCK (VERGRENDELEN) toets langer dan 2 seconden ingedrukt. Het hoogspanningswaarschuwingslampje begint te knipperen en de indicator en verschijnen op het display.
     De MΩ HiTESTER gaat door met meten, zelfs als de LOCK (VERGRENDELEN) toets of MEASURE (METEN) toets niet wordt ingedrukt.
  2. Lees de gemeten waarde af nadat deze is gestabiliseerd.
• Einde (Afsluitmethode wanneer wordt aangegeven)
  1. Druk op de LOCK (STOP) (VERGRENDELEN (STOP)) toets of MEASURE (METEN) toets om de meting te beëindigen. De huidige meting wordt automatisch vastgehouden.
  2. Wanneer het te meten object moet worden ontladen, lees en volg dan de instructies die worden gegeven onder "Ontladingsfunctie" hieronder.

LET OP

• Als het object waarop de meetsnoeren zijn aangesloten onder spanning staat, zelfs als de MΩ HiTESTER geen meting uitvoert, zullen het hoogspanningswaarschuwingslampje en de indicator op het display knipperen.
• Isolatieweerstanden zijn van nature instabiel. De metingen kunnen bij sommige objecten niet stabiliseren; dit duidt niet noodzakelijk op een storing.
• Als het object een capacitieve component heeft, kan de MΩ HiTESTER direct na het begin van de meting een waarde aangeven die kleiner is dan de werkelijke weerstand. De meting zal geleidelijk toenemen om de werkelijke weerstand aan te geven.
• Als de functieschakelaar tijdens de meting wordt gedraaid, zal de MΩ HiTESTER de meting stoppen.
• Als wordt aangegeven, zelfs als de meting wordt uitgevoerd met de punt van de meetsnoeren kortgesloten, kan een geleider in de meetsnoeren gebroken zijn.
• Zorg ervoor dat het hoogspanningswaarschuwingslampje eerst uit is en selecteer vervolgens de weerstandsmeetfuncties of OFF (UIT).
• Sommige objecten hebben mogelijk tijd nodig totdat de metingen stabiel zijn. (Ongeveer 5 sec.)

Ontladingsfunctie

Bij het meten van een isolatieweerstand die een capaciteitselement bevat, hoopt zich een lading op die evenredig is met de meetspanning, en als deze niet wordt ontladen, kan dit leiden tot een elektrisch schokongeval.

1. Beëindig de meting zonder de meetsnoeren van het object los te koppelen.
2. Het ingebouwde ontlaadcircuit ontlaadt het item automatisch.
3. Tijdens het ontladen knipperen het hoogspanningswaarschuwingslampje en de indicator. Ze gaan uit wanneer de spanning daalt tot ongeveer 30 V.
4. De ontlaadtijd varieert met de capaciteit.

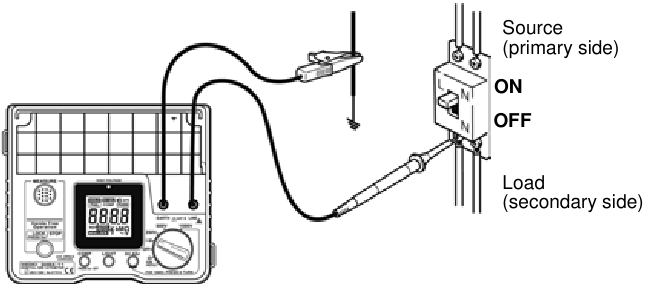

AC-spanningsmeting

• De meetleiding mag alleen worden aangesloten op de secundaire zijde van een stroomonderbreker, zodat de stroomonderbreker een ongeluk kan voorkomen als er kortsluiting optreedt.
  Er mogen nooit aansluitingen worden gemaakt op de primaire zijde van een stroomonderbreker, omdat een onbeperkte stroomtoevoer een ernstig ongeluk kan veroorzaken als er kortsluiting optreedt.
• De maximale ingangsspanning is 600 V AC. Een poging om een spanning te meten die de maximale ingang overschrijdt, kan het instrument vernielen en leiden tot persoonlijk letsel of de dood.
• Om elektrische schokken te voorkomen, moet u oppassen dat u geen stroomvoerende leidingen kortsluit met de meetleiding.

1. Zet de functiekeuzeschakelaar op V.
2. Sluit de meetleiding aan op de meetterminal van het instrument.
3. Sluit de meetleiding aan op het te meten circuit en lees de weergegeven waarde af. Gebruik de MEASURE (METEN) toets of LOCK (VERGRENDELEN) toets niet.

Druk niet op de MEASURE (METEN) toets.
Sluit de meetleiding altijd aan op de secundaire zijde van de stroomonderbreker.

Weerstandsmeting

Pas nooit spanning toe op de meetleiding wanneer de weerstandsmeetfuncties zijn geselecteerd. Dit kan het instrument beschadigen en leiden tot persoonlijk letsel. Om elektrische ongevallen te voorkomen, moet u de stroom van het circuit verwijderen voordat u gaat meten.

Voorbereiding voor de meting

1. Zet de functiekeuzeschakelaar op Ω.
2. Sluit de meetleiding aan op de meetterminal van het instrument.
3. Sluit de meetleiding aan op het te meten object.

Alleen meten terwijl de toets wordt ingedrukt

• Start
  1. Druk op de MEASURE (METEN) toets en lees de weergegeven waarde af.
• Einde
  1. Laat de MEASURE (METEN) toets los om de meting te beëindigen. De huidige meting wordt automatisch vastgehouden.

Meting zonder de toets ingedrukt te houden (continue meting)

• Start
  1. Houd de LOCK (VERGRENDELEN) toets langer dan 2 seconden ingedrukt. De verschijnt op het display.
     De MΩ HiTESTER gaat door met meten, zelfs als de LOCK (VERGRENDELEN) toets of MEASURE (METEN) toets niet wordt ingedrukt.
  2. Lees de gemeten waarde af.
• Einde (Afsluitmethode wanneer wordt aangegeven)

1. Druk op de LOCK (STOP) (VERGRENDELEN (STOP)) toets of MEASURE (METEN) toets om de meting te beëindigen. De huidige meting wordt automatisch vastgehouden.

0Ω Afstel functie

Om de weerstand van het object zelf aan te geven, slaat de nulpuntafstel functie de weerstanden van de meetsnoeren en de zekering op en trekt deze waarden af van de meetwaarden.

1. Zet de functiekeuzeschakelaar op Ω.
2. Sluit de meetleiding aan op de meetterminal van het instrument.
3. Sluit de metalen punten van de meetsnoeren kort.
4. Om de meting te starten, drukt u op de MEASURE (METEN) toets, of houdt u de LOCK (VERGRENDELEN) toets langer dan 2 seconden ingedrukt.
5. Druk op de 0ΩADJ toets. licht op en het display geeft "0.00 Ω" aan.
6. Sluit de meetleiding aan op het te meten object.
7. Lees de gemeten waarde af.

LET OP

• De indicatie kan op nul worden afgesteld wanneer de meting 3 Ω of minder is. Als de 0ΩADJ toets wordt ingedrukt wanneer de meting meer dan 3 Ω is, wordt "Err.1" weergegeven.
• Als de meetsnoeren tijdens de weerstandsmeting worden kortgesloten, zal de meetstroom meer dan 200 mA bedragen, waardoor het batterijverbruik toeneemt. Voer de nulpuntafstelling zo snel mogelijk uit en open het circuit zodra de afstelling is voltooid.
• Als wordt aangegeven, zelfs als de meting wordt uitgevoerd met de punt van de meetsnoeren kortgesloten, kan een geleider in de meetsnoeren of de zekering gebroken zijn.

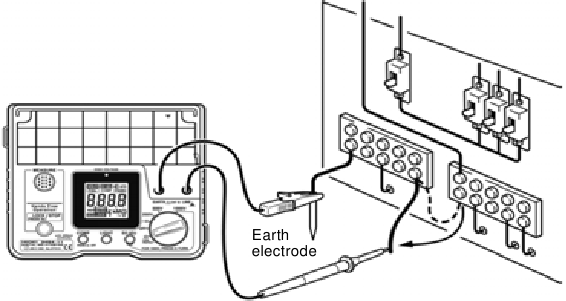

Voorbeeld van het meten van de aardgeleiderweerstand

Als een extra werkcircuit parallel is aangesloten op het circuit dat wordt gemeten, kan de meetfout optreden als gevolg van de effecten van de impedantie van het parallel aangesloten circuit of transiënte stromen.

Meet de aardgeleiderweerstand in het Ω bereik. Raadpleeg de meting van lage weerstand voor de meetmethode.

Comparatorfunctie

De comparatorfunctie vergelijkt de meting met een vastgesteld criterium, geeft AAN of AF (PASS of FAIL) aan en laat de zoemer klinken tijdens weerstands- of isolatieweerstandsmeting.

De comparator gebruiken

1. Zet de functiekeuzeschakelaar op 250 V, 500 V of 1000 V of Ω.
2. Druk op de COMP-toets. De COMP-indicator, REF-indicator, het criterium en de voorwaarde voor het laten klinken van de zoemer ( of ) verschijnen op het display. Het display verandert in het scherm voor het instellen van het criterium. Het criterium verandert telkens wanneer op de COMP-toets wordt gedrukt. Druk herhaaldelijk op de toets totdat het te gebruiken criterium wordt weergegeven.
   Druk op de 0ΩADJ-toets. Hiermee schakelt u het display tussen en , zodat u het criterium voor het laten klinken van de zoemer kunt selecteren. Als u bijvoorbeeld het display naar schakelt, klinkt de zoemer wanneer het comparatorresultaat is.
3. Druk op de MEASURE (Meten)-toets of de LOCK-toets om de meting te starten. De REF-indicator en het criterium gaan uit. Het display keert terug naar het scherm voor het weergeven van de meting. De MΩ HiTESTER vergelijkt metingen en het criterium.

Resultaatindicatie

Isolatieweerstandsmeting: wanneer de meting kleiner is dan het criterium, wordt aangegeven. Wanneer de meting gelijk is aan of groter is dan het criterium, wordt aangegeven.

Weerstandsmeting: wanneer de meting groter is dan het criterium, wordt aangegeven. Wanneer de meting gelijk is aan of kleiner is dan het criterium, wordt aangegeven.

Selecteer een criterium uit de voorinstellingen in de onderstaande tabel.

Wanneer de functieschakelaar bijvoorbeeld op "250 V" staat, verandert het criterium telkens wanneer op de COMP-toets wordt gedrukt als volgt: 0,2 MΩ 0,4 MΩ ... 200 MΩ 0,2 MΩ ....

OPMERKING

• Wanneer het scherm voor het instellen van het criterium wordt weergegeven (stap 2 hierboven), als de MΩ HiTESTER 2 seconden inactief blijft, worden de REF-indicator, het criterium en of niet meer weergegeven en keert het display terug naar het vorige scherm. De COMP-indicator blijft echter branden, wat aangeeft dat de comparatorfunctie is ingeschakeld.
• Als de stroom wordt uitgeschakeld nadat de comparatorfunctie is ingeschakeld, wordt de functie automatisch ingeschakeld wanneer de stroom weer wordt ingeschakeld. De laatste criteriuminstelling die is gemaakt voordat de stroom werd uitgeschakeld, wordt ook vastgehouden.

Wanneer de comparator niet wordt gebruikt

Om de comparatorfunctie uit te schakelen, houdt u de COMP-toets langer dan 2 seconden ingedrukt. De COMP-indicator gaat uit en de comparatorfunctie is uitgeschakeld.

Automatische energiebesparende modus

Het instrument gaat ongeveer 10 minuten na de laatste bewerking automatisch naar de energiebesparende modus en alle weergegeven waarden verdwijnen. Wanneer de stroom wordt ingeschakeld, wordt de automatische energiebesparende functie automatisch ingeschakeld (APS licht op).

Omschakelen vanuit de energiebesparende modus
Zet de functiekeuzeschakelaar op OFF (Uit) voordat u terugkeert naar de oorspronkelijke positie.

De automatische energiebesparende functie uitschakelen
Houd de LIGHT (Licht)-toets ingedrukt en draai de functieschakelaar om de stroom in te schakelen.

Meetprincipes

1. Isolatieweerstandsmeting
   De isolatieweerstand van het testobject Rx wordt verkregen door een spanning V aan het testobject te leveren en de stroom die uit het testobject lekt en de geleverde spanning te meten met behulp van de formule (Geleverde spanning, V) / (lekstroom, l).
2. AC-spanningsmeting
   Dit wordt verkregen door de waarde van de stroom die van de spanningsbron door het instrument vloeit, om te zetten in een spanningswaarde.
3. Lage weerstandsmeting
   De weerstand van het testobject Rx wordt verkregen door een specifieke stroom l aan het testobject te leveren en de spanning te meten die optreedt tussen de testaansluitingen met behulp van de formule (spanning tussen de aansluitingen, V) / (geleverde stroom l).
