Hioki 9262 - Test Fixture Handleiding

Inleiding

Hartelijk dank voor de aankoop van de HIOKI 9262 TEST FIXTURE (TESTOPSTELLING). Om maximale prestaties van het product te verkrijgen, dient u eerst deze handleiding te lezen en deze bij de hand te houden voor toekomstig gebruik.

Overzicht

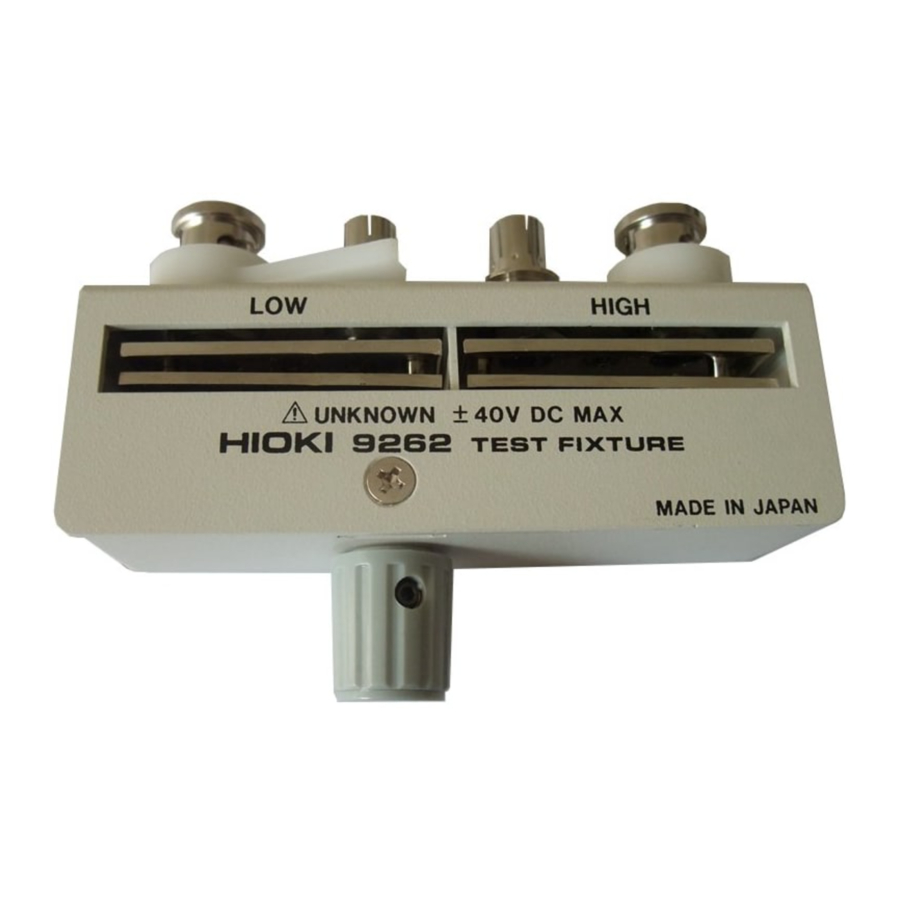

Deze HIOKI 9262 TEST FIXTURE (TESTOPSTELLING) kan direct worden aangesloten op de meetterminals (UNKNOWN) van de HIOKI LCR en Z HiTESTERs voor het testen van een lead-component. De component kan worden vastgeklemd met een enkele knopbediening.

Specificaties

Meetfrequentiebereik	DC tot 8 MHz
Maximale aangelegde spanning	±40 VDC
Afmetingen van te testen sample	diameter 0,3 tot 2 mm, scheiding minstens 5 mm
Residuele weerstand
Kortgesloten Zwevende capaciteit tussen terminals	5 mmax. (bij 100 Hz) 2 pF max. (bij 5MHz)
Afmetingen en gewicht	Approx.96W x 26H x 33D mm (3.78"W x 1.02"H x 1.30"D) (exclusief uitsteeksels), Approx.180 g (6.3 oz.)
Bedrijfstemperatuur en vochtigheidsbereik	0°C tot 40°C (32°F tot 104°F), 80% RH of minder (zonder condensatie)
Opslagtemperatuur en vochtigheidsbereik	-10°C tot 55°C (14°F tot 131°F), 80% RH of minder (zonder condensatie)
Bedrijfsomgeving	Binnenshuis, hoogte tot 2000 m (6562-ft.)
Accessoires	Handleiding
Product garantieperiode	3 jaar

Raadpleeg een HIOKI-catalogus voor instrumenten waarop dit product kan worden aangesloten.

Inspectie en Onderhoud

Eerste Inspectie

Wanneer u het product ontvangt, inspecteer het zorgvuldig om er zeker van te zijn dat er geen schade is opgetreden tijdens de verzending. Als er schade is of als het niet werkt volgens de specificaties, neem dan contact op met uw dealer of HIOKI-vertegenwoordiger.

Voorbereidende Controles

• Voordat u het product de eerste keer gebruikt, controleert u of het normaal werkt om er zeker van te zijn dat er geen schade is opgetreden tijdens opslag of verzending. Als u schade constateert, neem dan contact op met uw dealer of Hioki-vertegenwoordiger.

Onderhoud en Service

• Om het product schoon te maken, veegt u het voorzichtig af met een zachte doek die is bevochtigd met water of een mild reinigingsmiddel. Gebruik nooit oplosmiddelen zoals benzeen, alcohol, aceton, ether, ketonen, verdunners of benzine, omdat deze de behuizing kunnen vervormen en verkleuren.
• Als het product niet goed lijkt te functioneren, neem dan contact op met uw dealer of Hioki-vertegenwoordiger. Verpak het product zorgvuldig, zodat het tijdens de verzending niet beschadigd raakt, en voeg een gedetailleerde schriftelijke beschrijving van het probleem toe. Hioki kan niet verantwoordelijk worden gehouden voor schade die tijdens de verzending ontstaat.

Gebruiksaanwijzingen

• Bewaar of gebruik het product niet waar het kan worden blootgesteld aan direct zonlicht, hoge temperaturen of vochtigheid, of condensatie. Onder dergelijke omstandigheden kan het product beschadigd raken en kan de isolatie verslechteren, zodat het niet langer aan de specificaties voldoet.
• Gebruik het product niet waar het kan worden blootgesteld aan corrosieve of brandbare gassen. Het product kan beschadigd raken.
• Dit product is niet ontworpen om volledig water- of stofbestendig te zijn. Om schade te voorkomen, dient u het niet in een natte of stoffige omgeving te gebruiken.
• Om schade aan het product te voorkomen, dient u het te beschermen tegen trillingen of schokken tijdens transport en behandeling, en wees vooral voorzichtig om vallen te vermijden.
• Als de fixture (opstelling) ernstig nat, vettig of stoffig is geworden, stop dan met het gebruik ervan en stuur het op voor service naar een erkende HIOKI-servicefaciliteit.
• Raadpleeg de handleiding voor het instrument waarop dit product is aangesloten voor het gebruik van het instrument en het toepassen van gelijkstroomspanning.
• Wanneer u dit product aan- of loskoppelt van een tester, trekt of steekt u het recht vanaf de meetterminal van de tester. Als het product diagonaal wordt bevestigd of losgekoppeld, kan de aansluitterminal vervormen en de meetwaarde beïnvloeden.

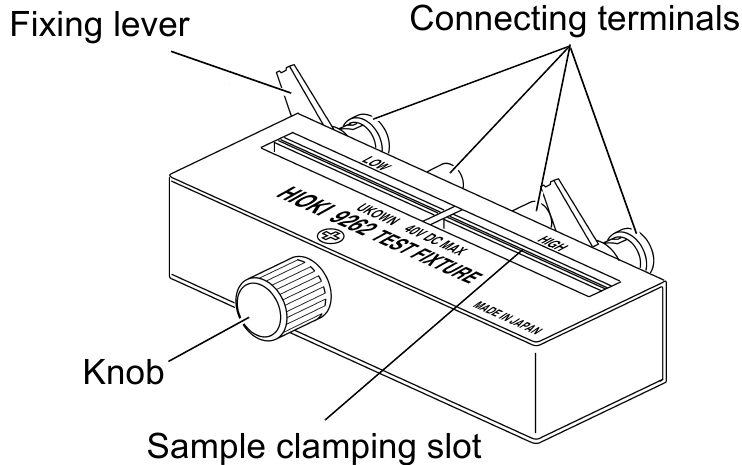

Namen van onderdelen

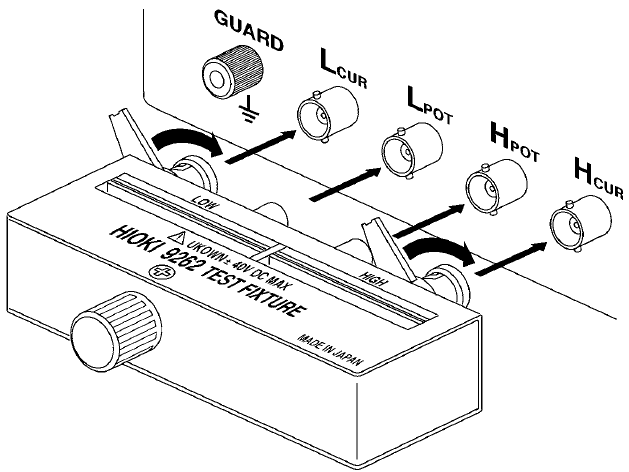

De Testopstelling Aansluiten

Steek de fixture (opstelling) in de meetterminals (UNKNOWN) van de tester, met de productnaam naar boven. Maak hem vast met de linker en rechter bevestigingshendels.

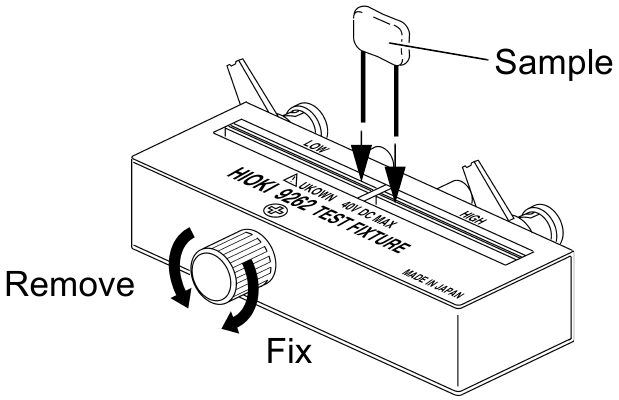

De Samples Bevestigen

Plaats het sample (van bovenaf) in de sample-klemsleuf en klem het vast door aan de knop te draaien.

OPMERKING:

• Samples waarvan de leads meer dan 0,4 mm in diameter verschillen, kunnen niet worden vastgeklemd.
• Wees voorzichtig om vuil uit de buurt van de klemsleuf te houden.
• Zorg ervoor dat het sample stevig is vastgeklemd. Zo niet, dan kunnen er geen nauwkeurige metingen worden verkregen.

Open- en Kortsluitcompensatie

Om de nauwkeurigheid van de meting te verbeteren, voert u de open- en kortsluitcompensatie uit.

OPMERKING:
De bedieningsmethode is afhankelijk van de tester waarop de testopstelling is aangesloten. Raadpleeg de handleiding voor de tester.

Open circuit compensatie

Plaats de testopstelling in de open-circuit staat, zonder verbinding tussen de twee uiteinden van de klemsleuf.

Kortsluitcompensatie

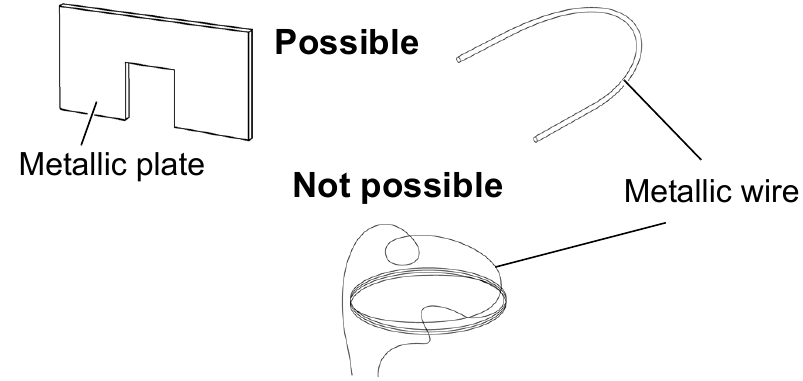

1. Gebruik een kortsluitbrug waarvan de impedantie zo laag mogelijk is. Als u een metalen draad of iets dergelijks als kortsluitbrug gebruikt, probeer er dan voor te zorgen dat deze zo dik en kort mogelijk is.

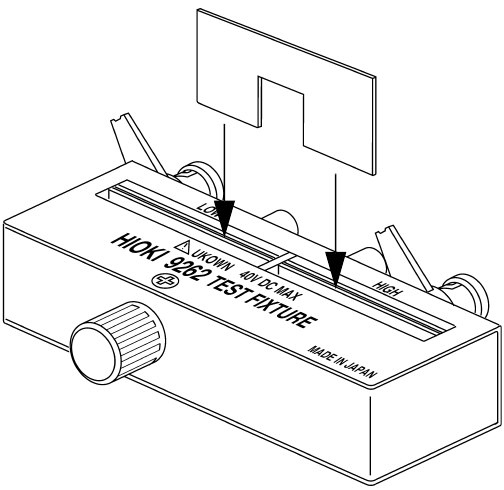

2. Plaats de kortsluitbrug en klem deze vast om de hoge en lage testverbindingen kort te sluiten. Om externe invloeden zo laag mogelijk te houden, moet u de kortsluitbrug helemaal naar binnen duwen.
