CONDTROL SMART 20 - Handleiding laserafstandsmeter
FUNCTIES/TOEPASSINGEN
Laserafstandsmeter SMART 20 is bedoeld om afstanden te meten in gebouwen.
VERPAKKING
- Laserafstandsmeter – 1 st.
- Batterijen (type AAA) - 2 st.
- Gebruikershandleiding – 1 st.
SPECIFICATIES
| Werkbereik | 0,2...20m* |
| Kleinste weergegeven eenheid | 1mm |
| Meetnauwkeurigheid | ±3mm** |
| Lasertype | Klasse II, 630-670nm, < 1mW |
| Continue meting (tracking) | + |
| Display achtergrondverlichting | + |
| Automatische uitschakeling van de laser | 30sec. |
| Automatische uitschakeling van de laserafstandsmeter | 180sec. |
| Opslagtemperatuur | -10...+60°С |
| Werktemperatuur | 0...+40°С |
| Batterij | 2 х 1.5V AAA LR3 (alkaline) |
| Levensduur batterij | tot 5000 metingen |
| Afmetingen | 100х40х25mm |
| Gewicht | 80g |
* Gebruik een reflecterende plaat om het meetbereik te vergroten bij daglicht of als het doel slechte reflecterende eigenschappen heeft.
** Onder gunstige omstandigheden (goede eigenschappen van het doeloppervlak, kamertemperatuur) tot 10 m. Onder ongunstige omstandigheden, zoals intense zon, een slecht reflecterend doeloppervlak of aanzienlijke temperatuurschommelingen, kan de nauwkeurigheid afnemen bij een afstand van meer dan 10 m.

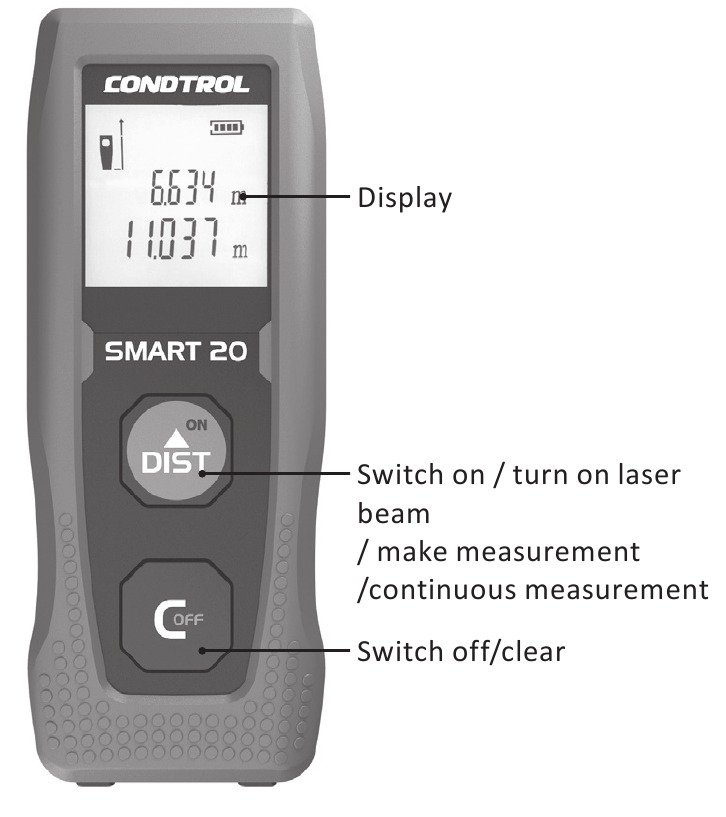

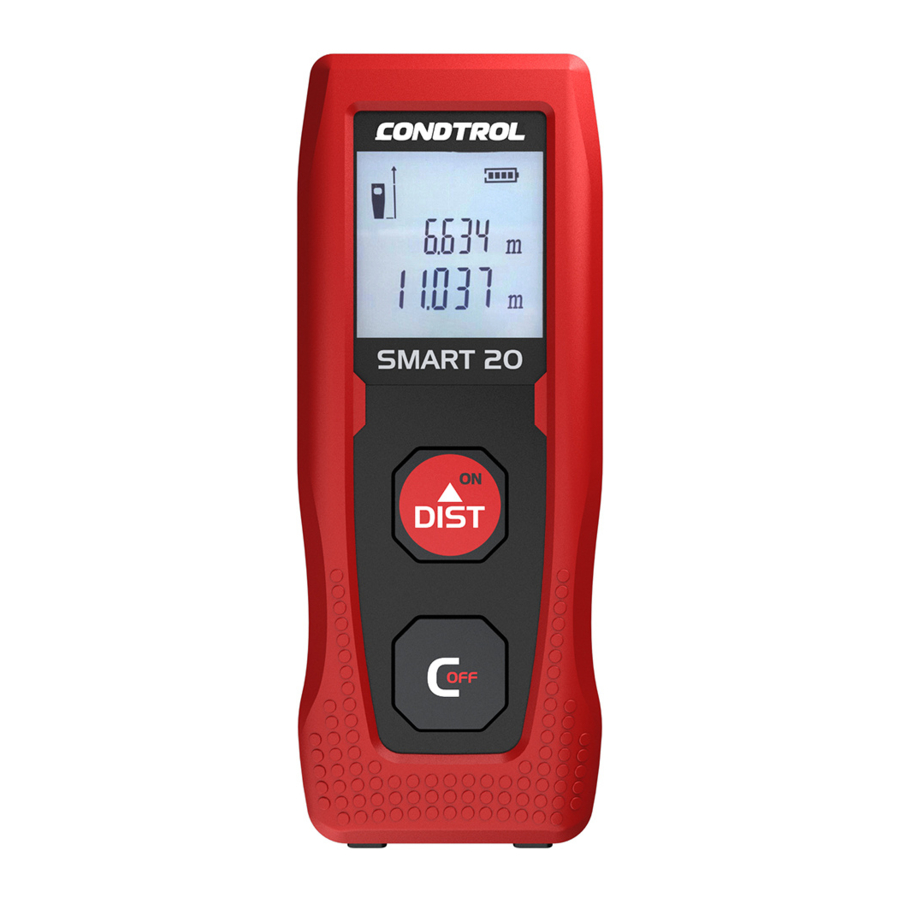

PRODUCTOMSCHRIJVING

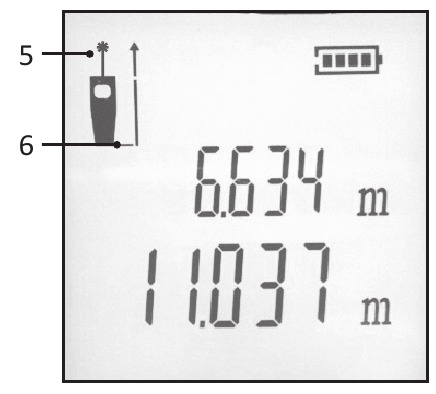

Display
- Hoofdweergavelijn
- Secundaire weergavelijn
- Batterijlading
- Meeteenheid
- Laserstraalindicatie
- Referentiepunt
WERKING
Batterijen plaatsen/vervangen
Verwijder het batterijklepje. Plaats de batterijen en let op de juiste polariteit. Plaats het batterijklepje terug. Verwijder de batterijen als het apparaat lange tijd niet wordt gebruikt om corrosie en ontlading van de batterijen te voorkomen. Beide batterijen moeten tegelijkertijd worden vervangen. Beide batterijen moeten van hetzelfde merk zijn en hetzelfde laadniveau hebben. Vervang de batterijen wanneer u het symbool
op het display ziet.
In-/uitschakelen
Inschakelen: houd de knop
1 seconde ingedrukt.
Het apparaat wordt ingeschakeld en gaat naar de modus voor het meten van een enkele afstand. De laserstraal wordt tegelijkertijd ingeschakeld. De laserstraal wordt automatisch uitgeschakeld 30 seconden na de laatste handeling.
Uitschakelen: houd de knop
1 seconde ingedrukt.
Om batterijvermogen te besparen, schakelt het apparaat automatisch uit binnen 3 minuten na de laatste handeling.
Display achtergrondverlichting
Wanneer het apparaat is ingeschakeld, wordt de achtergrondverlichting automatisch ingeschakeld wanneer u op de knop drukt. De achtergrondverlichting wordt automatisch uitgeschakeld 10 seconden na de laatste handeling.
Referentiepunt
Het referentiepunt is de onderkant van het apparaat.
Meeteenheid.
Druk tegelijkertijd op de knoppen en om het referentiepunt te selecteren – m (meter) of ft (voet).
METINGEN
-
Enkele afstandsmeting
Druk kort op de knop![]()
om het apparaat in te schakelen. De laserstraal wordt ingeschakeld. Richt de laserstraal op het doel en druk kort op de knop ![]()
voor een enkele afstandsmeting. Het meetresultaat verschijnt in de hoofdlijn op het display. Om de volgende enkele afstandsmeting uit te voeren, drukt u op de knop ![]()
om de laserstraal in te schakelen en drukt u vervolgens nogmaals op ![]()
.
-
Continue meting (tracking)
Wanneer in de modus voor het meten van een enkele afstand, houdt u de knop![]()
1 seconde ingedrukt. Het apparaat voert metingen na elkaar uit en toont de laatst gemeten waarde. Om de continue meting te stoppen, drukt u op de knop ![]()
of ![]()
. Om de modus te verlaten, drukt u kort op ![]()
.
FOUTMELDINGEN
Tijdens de werking kunnen de volgende codes/symbolen op het display verschijnen:
| Bericht | Oorzaak | Oplossing |
| 204 | Rekenfout | Raadpleeg de gebruikershandleiding en herhaal de procedure. |
| 208 | Overmatige stroom | Neem contact op met de distributeur of een erkend servicecentrum. |
| 220 | Batterijen zijn bijna leeg | Vervang de batterijen. |
| 252 | De bedrijfstemperatuur is te hoog | Koel het apparaat af tot een temperatuur binnen 0...+40 0 С. |
| 253 | De bedrijfstemperatuur is te laag | Verwarm het apparaat tot een temperatuur binnen 0...+40 0 С |
| 255 | Het ontvangen signaal is te zwak | Voer metingen uit op een oppervlak met betere reflecterende eigenschappen. Gebruik een reflecterende plaat. |
| 256 | Het ontvangen signaal is te sterk | Voer metingen uit op een oppervlak met lagere reflecterende eigenschappen. Gebruik een reflecterende plaat. |
| 261 | Buiten het meetbereik | Voer metingen uit binnen het bereik dat acceptabel is voor dit apparaat. |
| 500 | Hardwarefout | Schakel het apparaat meerdere keren in/uit. Als deze fout nog steeds optreedt, neem dan contact op met de distributeur of een erkend servicecentrum. |
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download CONDTROL SMART 20 - Handleiding laserafstandsmeter
