CONDTROL SMART 60 - Handleiding laserafstandsmeter

FUNCTIES/TOEPASSINGEN

De SMART 60 laserafstandsmeter is bedoeld voor het meten van afstanden, lengtes, hoogtes, het berekenen van oppervlakte en volume van gemeten objecten, evenals het uitvoeren van indirecte metingen (stelling van Pythagoras). Het product is geschikt voor gebruik zowel binnen als buiten op bouwplaatsen.

SET

1. Laserafstandsmeter – 1st.
2. Draagtas met riem - 1 st.
3. Gebruikershandleiding – 1 st.
4. Batterijen LR3 (AAA) – 2 st.

SPECIFICATIES

* Gebruik een doelplaat om het meetbereik te vergroten bij daglicht of als het doel slechte reflectie-eigenschappen heeft.

** De nauwkeurigheid kan afnemen in ongunstige omstandigheden, zoals intense zonneschijn of wanneer metingen worden uitgevoerd op glanzende of transparante oppervlakken, bewegende objecten, objecten met een ruw oppervlak.

In ongunstige omstandigheden of wanneer de gemeten afstand meer dan 100 m bedraagt, wordt de maximaal toegestane nauwkeurigheid als volgt berekend:
± (Y + 0,25хDх10-3) mm, waarbij

D (mm) - gemeten afstand
Y (mm) - toegestane nauwkeurigheid volgens technische gegevens.

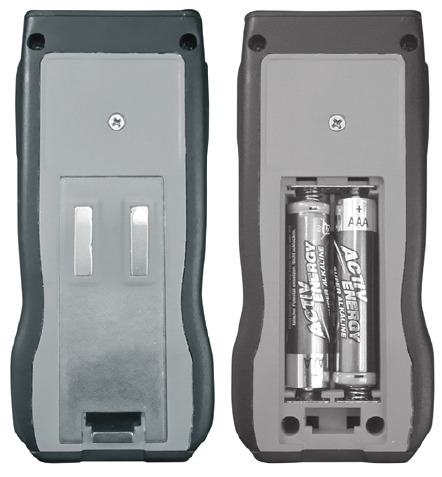

BATTERIJEN PLAATSEN/VERVANGEN

Plaats de batterijen en let op de juiste polariteit. Gebruik alleen alkalinebatterijen, beide batterijen moeten van hetzelfde merk zijn met hetzelfde laadniveau. Het laadniveau wordt weergegeven op het display. Vervang de batterijen wanneer u het symbool op het display ziet.

AAN/UIT ZETTEN

Om het product in te schakelen, drukt u op . Het product wordt ingeschakeld en gaat naar de meetmodus.

Om het product uit te schakelen, houdt u ingedrukt.
Om batterijvermogen te besparen, wordt het product automatisch uitgeschakeld binnen 3 minuten na de laatste bewerking.

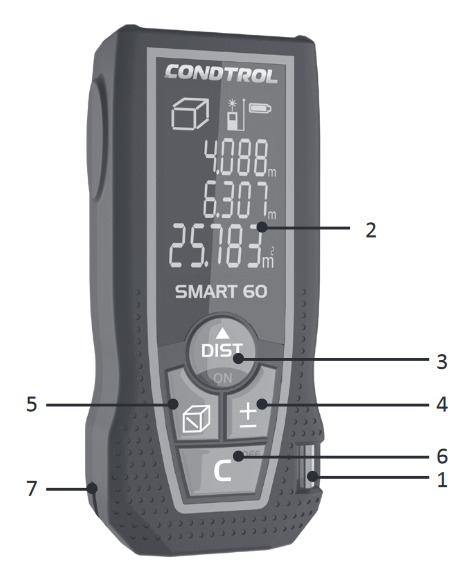

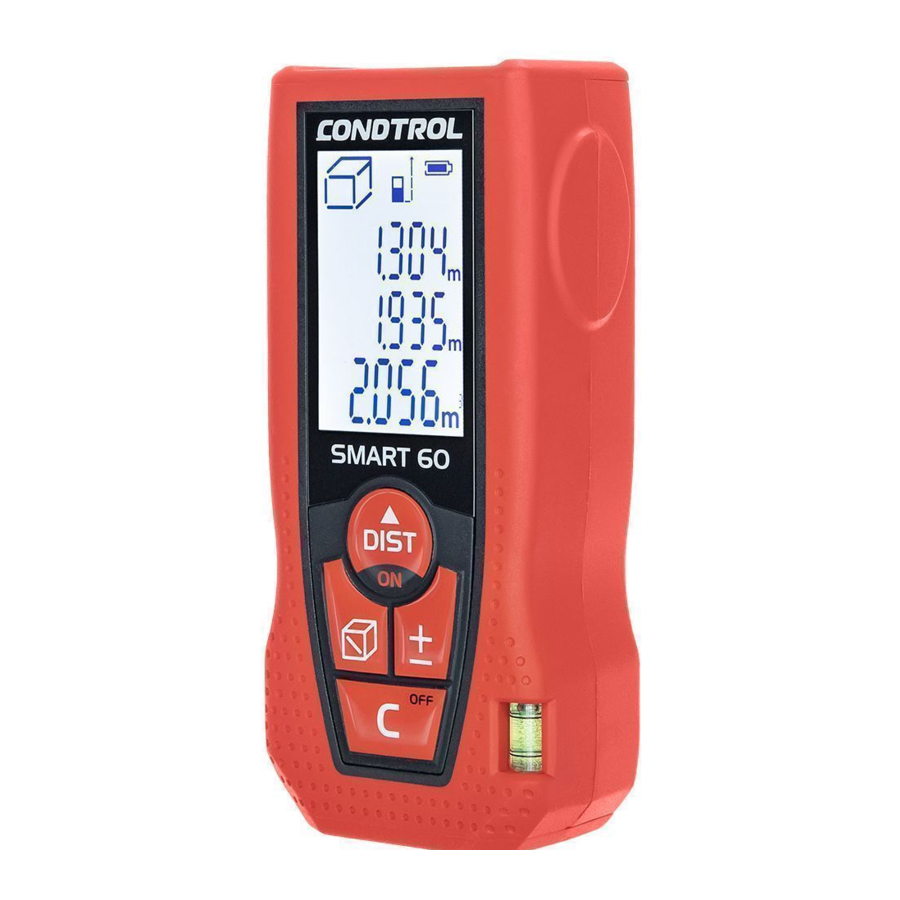

PRODUCTBESCHRIJVING

1. Waterpas
2. Display
3. Inschakelen / laserstraal activeren / meten / continu meten (tracking).
4. Optellen/aftrekken / geluidssignaal in-/uitschakelen.
5. Oppervlakte/volume berekening/indirecte meting (stelling van Pythagoras).
6. Uitschakelen/wissen
7. Locatie riem

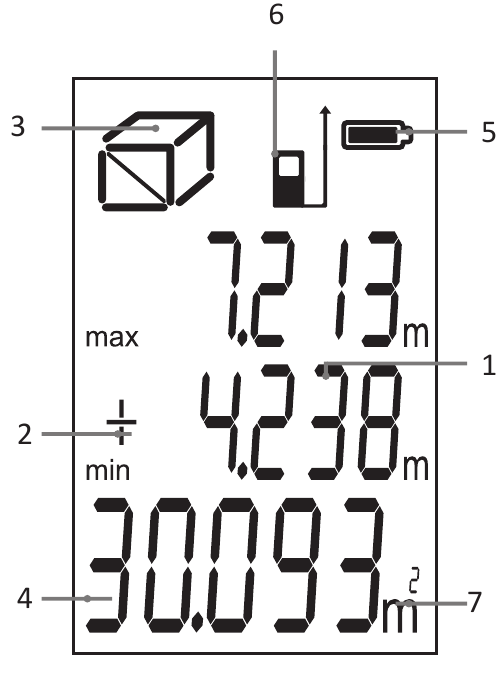

Display

1. Secundaire lijn voor het weergeven van meetresultaten, maximale en minimale waarden.
2. Symbool van optellen/ aftrekken modus
3. Symbool dat oppervlakte- en volume berekening, indirecte meetmodus aangeeft. 4 Hoofdlijn voor het weergeven van meetresultaten
4. Batterij laadniveau
5. Referentiepunt
6. Meeteenheid

WERKING

Referentiepunt

Het is mogelijk om het referentiepunt in te stellen - vanaf de boven- of onderkant van het product.

Het standaard referentiepunt is de onderkant van het product. Om het referentiepunt te selecteren, houdt u de knop gedurende 1 seconde ingedrukt. Indicator verschijnt op het display.

Geluidssignaal in-/uitschakelen

Om het geluidssignaal in/uit te schakelen, houdt u gedurende 2 seconden ingedrukt.

METINGEN

Enkele afstandsmeting

Schakel het product in. Druk kort op om de laserstraal in te schakelen, richt deze op het doel en druk nogmaals op voor een enkele afstandsmeting.

Druk kort op om de laserstraal uit te schakelen, indien deze is ingeschakeld.

Continue afstandsmeting (Tracking)

Houd ingedrukt. Het product zal de ene meting na de andere uitvoeren en de laatst gemeten waarde weergeven. Daarnaast worden de maximale en minimale gemeten waarden weergegeven.

Om de modus te verlaten, drukt u op of .

BEREKENINGEN

De laatste meting kan worden geannuleerd door en opnieuw worden uitgevoerd in de modi voor oppervlakte- en volumeberekening, indirecte meetmodus (stelling van Pythagoras). Als u in een van de bovengenoemde modi dubbel op drukt, gaat het product naar de modus voor enkele afstandsmeting.

Optellen/Aftrekken

De functie Optellen/Aftrekken wordt gebruikt voor het optellen en aftrekken van lengtes.

Voer een enkele afstandsmeting uit, activeer de modus Optellen/Aftrekken door kort op te drukken en voer vervolgens de volgende enkele afstandsmeting uit. Het berekeningsresultaat wordt weergegeven in de hoofdlijn op het display. De volgende metingen worden ook opgeteld bij/afgetrokken van het volgende meetresultaat.

Druk op om de modus
Optellen/Aftrekken te verlaten.

Oppervlakte

Druk op . Symbool verschijnt op het display. Voer 2 metingen na elkaar uit (lengte en breedte). Het oppervlak (samenstelling van lengte en breedte) wordt berekend en weergegeven in de hoofdlijn op het display.

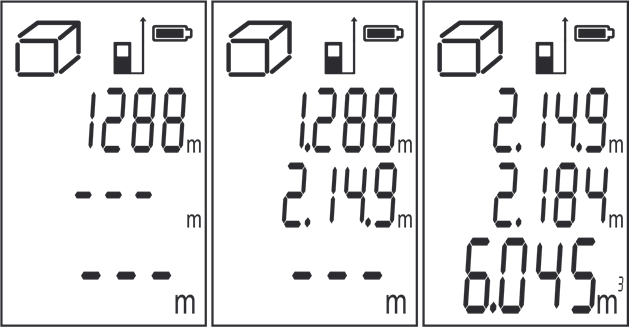

Volume

Druk tweemaal op . Symbool verschijnt op het display. Voer 3 metingen na elkaar uit (lengte, breedte, hoogte). Het volume (samenstelling van lengte, breedte en hoogte) wordt berekend en weergegeven in de hoofdlijn op het display.

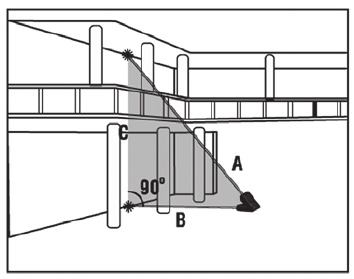

Indirecte meting (stelling van Pythagoras)

Als het onmogelijk is om een directe meting uit te voeren (er is een obstakel), kan de vereiste lengte worden berekend met behulp van 2 andere.

Druk 3 keer. Symbool verschijnt op het display. Meet de lengte van segmenten A en B. Segment B moet loodrecht op segment C staan en mag niet langer zijn dan segment A. De lengte van segment C wordt berekend volgens de stelling van Pythagoras.

FOUTMELDINGEN

Tijdens de werking kunnen de volgende codes/symbolen op het display verschijnen:
