CONDTROL X1 - Laser Afstandsmeter Handleiding

De veiligheidsinstructies zijn te vinden achterin het boekje. De veiligheidsinstructies en de gebruikershandleiding moeten zorgvuldig worden doorgenomen voordat u het product voor de eerste keer gebruikt.

COMPLETE SET

Laser afstandsmeter - 1
Batterij - 1
Draagtas - 1
Gebruikershandleiding - 1

START-UP

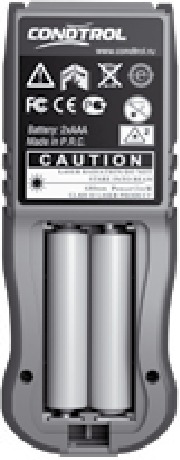

BATTERIJ PLAATSEN/VERVANGEN

1. Verwijder het deksel van het batterijvak en bevestig de polsband.
2. Plaats de batterij, met inachtneming van de juiste polariteit
3. Sluit het batterijklepje. Vervang de batterij wanneer het symbool permanent op het display knippert.
   Verwijder de batterij voor een lange periode van niet-gebruik om het gevaar van corrosie te voorkomen.

Note:

• Vervang de batterij wanneer de indicator aangeeft dat er geen lading is .
• Als de indicator van de batterijlading één divisie aangeeft, kunt u ongeveer 100 metingen uitvoeren .
• De stroomindicator knippert wanneer de batterij bijna leeg is .

GEBRUIK VAN HET INSTRUMENT

• Metingen van lineaire afstanden.
• Uitvoeren van indirecte metingen (Pythagoras methode).
• Berekening van de oppervlakte en het volume.
• Minimum/maximum metingen.

HET REFERENTIEPUNT WIJZIGEN

Het instrument kan metingen uitvoeren vanaf twee punten:

• Vanaf een achterkant van het instrument
• Vanaf een voorkant van het instrument

Het schakelen van referentiepunten wordt uitgevoerd door opeenvolgend op de knop te drukken. Zo licht de bijbehorende indicator op het display op.

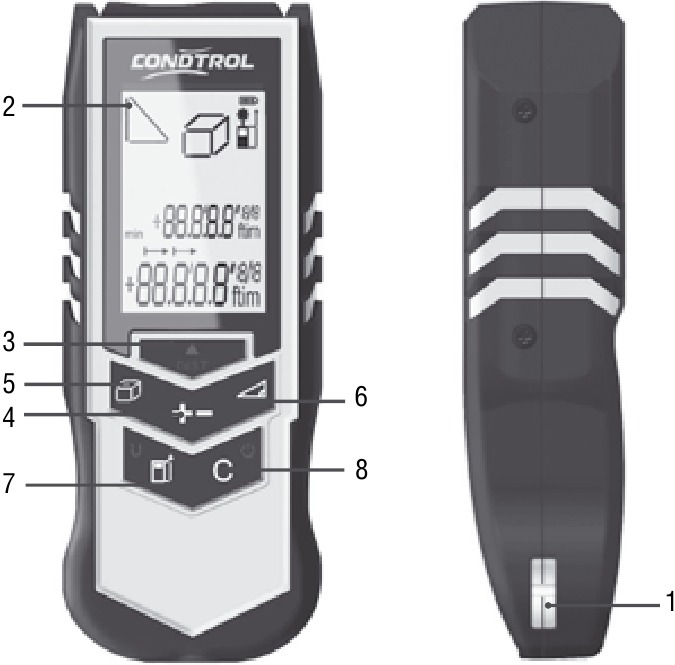

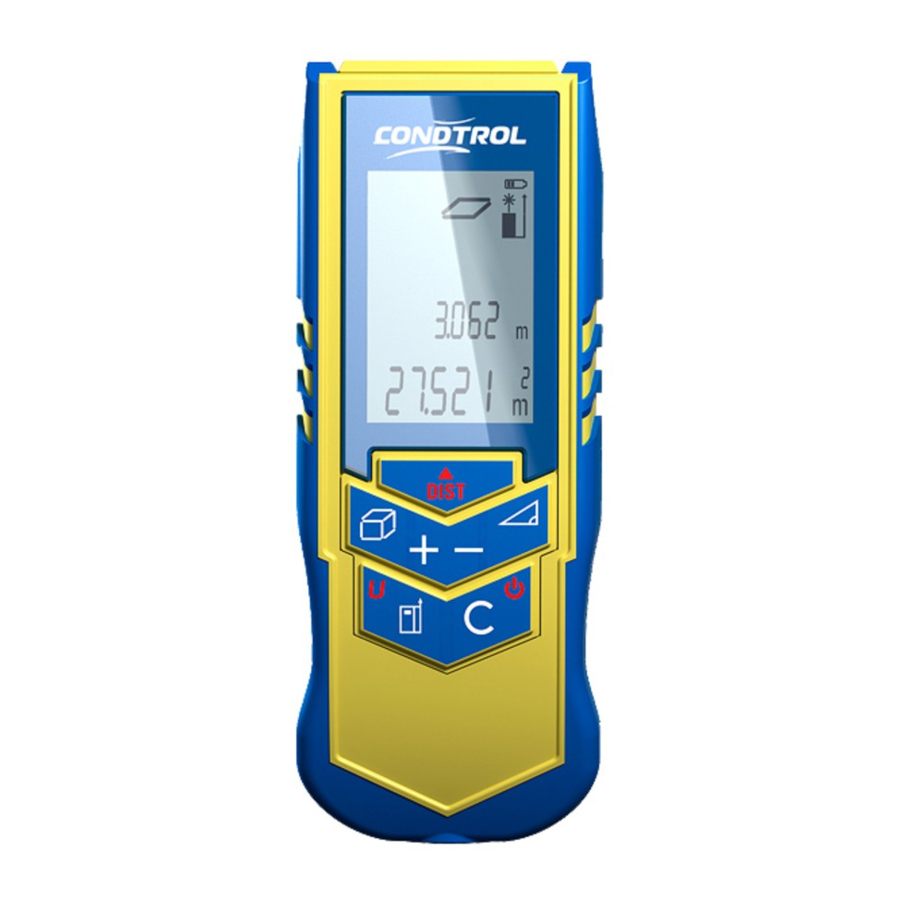

BEDIENING

1. Riemhouder
2. LCD Display
3. ON (AAN)/Measuring (Meten) button
4. Plus ( + )/minus ( - ) button
5. Area (Oppervlakte)/volume/wall area (muuroppervlakte) button
6. Indirect measurement (Indirecte meting) button
7. Reference (Referentie) button/Unit of measurement (Meeteenheid)
8. OFF (UIT)/Clear (Wissen) button

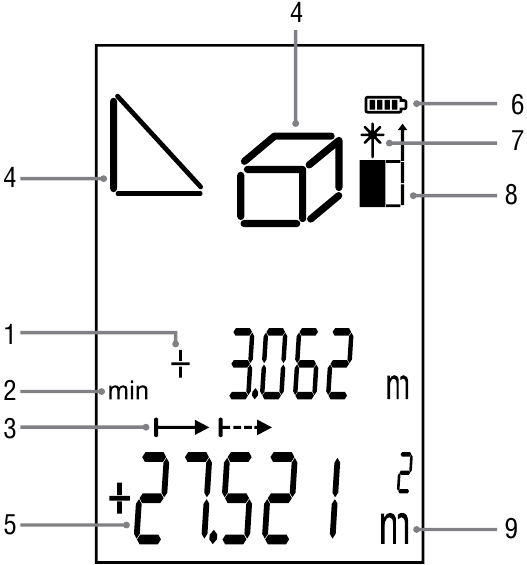

Display

1. «+» of « -» symbol
2. Minimale meting
3. Single (Enkele) / continuous (continue) measurement (meting)
4. Area (Oppervlakte)/volume/Indirect measurement (Indirecte meting)
5. Hoofdlijn
6. Batterijstatus
7. Laser actief
8. Meetreferentie
9. Meeteenheden

TECHNISCHE GEGEVENS

* Gebruik een doelplaat om het meetbereik te vergroten bij daglicht of als het doel slechte reflectie-eigenschappen heeft

** onder gunstige omstandigheden (goede doeloppervlakte-eigenschappen, kamertemperatuur) tot 10 m (33 ft). Onder ongunstige omstandigheden, zoals intense zonneschijn, slecht reflecterend doeloppervlak of hoge temperatuurschommelingen, kan de afwijking over afstanden boven 10 m (33 ft) toenemen met ± 0.25 mm/m (± 0.003 in/ft)

MENUFUNCTIES

INSTELLING

Eenheid instellen

De volgende eenheden kunnen worden ingesteld:

1. Om de meeteenheden te wijzigen, houdt u U ingedrukt.
2. Om naar de volgende eenheid te schakelen, herhaalt u stap 1 opnieuw.

Pieptoon

U kunt de pieptoon in- of uitschakelen + - . Langer indrukken om te schakelen.

Display-toetsenbord achtergrondverlichting

Automatische verlichting van het display. Achtergrondverlichting kan niet worden uitgeschakeld. Elke keer dat u de meter inschakelt of op een knop drukt, schakelt de achtergrondverlichting 30 seconden in.

Enkele afstandsmeetmodus

één keer indrukken. Activeer het product en alle symboolweergave voor controle. De display standby-modus. Wanneer de meter wordt ingeschakeld, moet de pauze zo kort mogelijk zijn. De meettijd in de enkele modus moet < 0,5 sec zijn tot 90% Kodak grijskaart op afstand <15m. Lichtomstandigheden <2000 LUX. Binnen.

Druk op de knop om de laserstraal in te schakelen om op het object te richten dat u wilt meten.

1	Druk op	Het resultaat verschijnt in de onderste (grote) string. Laser uitgeschakeld.
2	Druk nogmaals op	Laser wordt ingeschakeld voor targeting. Vorig resultaat verplaatst naar de tweede string.
3	Druk op	Nieuw meetresultaat verschijnt in de "grote" onderste string. Laser uitgeschakeld.

Continue afstandsmeetmodus

Houd de knop ingedrukt om over te schakelen naar de continue meetmodus, de laserstraal wordt ook geactiveerd. De gegevens worden gelijktijdig weergegeven. Minimum in de bovenste string, huidige waarde in de onderste grote string.

Druk op een van de knoppen of om de continue laser te stoppen. Vang de uiteindelijke lengte-weergave op het scherm op.

De meettijd in de continue modus moet < 0,3 sec zijn tot 90% Kodak grijskaart op afstand <15m. Lichtomstandigheden <2000 LUX. Binnen.

Optellen / Aftrekken

Laser inschakelen voor targeting door te drukken op

1	Druk nogmaals op om te meten	Het resultaat verschijnt in de onderste (grote) string
2	Druk één of twee keer op de + - knop om de juiste actie te kiezen	Teken + of - verschijnt. Vorig resultaat verplaatst naar de bovenste string.
3	Druk op	Laser wordt ingeschakeld voor targeting.
4	Druk op	Het meetresultaat verschijnt in de bovenste string. De berekende waarde verschijnt in de onderste (grote) string.

De laatste stap wordt geannuleerd.

Oppervlakte

1	Druk één keer op de knop	Het symbool verschijnt in het display.
2	Druk op deze knop om de eerste lengtemeting (hoogte) te doen	Het meetresultaat verschijnt in de bovenste string.
3	Druk op deze knop om de tweede lengtemeting (breedte) te doen	Het meetresultaat verschijnt in de bovenste string. De berekende oppervlakte verschijnt in de onderste (grote) string in vierkante meters (ft/in).

Druk één keer op de knop om de laatste stap te annuleren.
Om deze modus te annuleren, drukt u twee keer op .

Volume

1	Druk twee keer op de knop.	Het symbool verschijnt in het display
2	Druk op deze knop om de eerste lengtemeting (hoogte) te doen	Het meetresultaat verschijnt in de bovenste string
3	Druk op deze knop om de tweede lengtemeting (breedte) te doen	Het meetresultaat verschijnt in de bovenste string.
4	Druk op deze knop om de derde lengtemeting (lengte) te doen	De huidige meting (lengte) verschijnt in de bovenste string. In de onderste (grote) string verschijnt het berekende resultaat in kubieke meters (ft/in)

Druk één keer op de knop om de laatste stap te annuleren.
Om deze modus te annuleren, drukt u twee keer op .

Eenvoudige Pythagoras

Gebruik de stelling van Pythagoras (a²+b²=C²) om de hoogte indirect te meten.

1	Druk één keer op de knop om over te schakelen naar de eenvoudige Pythagoras-functie	Het symbool verschijnt in het display
2	Druk op deze knop om de eerste (lange) zijde van de driehoek te meten	Het meetresultaat (Hypotenusa) verschijnt in de bovenste string
3	Druk op deze knop om de tweede (korte) zijde van de driehoek te meten	Het eerder gemeten resultaat verdwijnt, de huidige waarde (Cathetus) verschijnt in de bovenste string. De berekende CATHETUS verschijnt in de onderste (grote) string.

Druk één keer op de knop om de laatste stap te annuleren.
Om deze modus te annuleren, drukt u twee keer op .

FOUTMELDINGEN

De volgende fouten kunnen worden gecorrigeerd:

MEETOMSTANDIGHEDEN

Meetbereik

Het bereik is beperkt tot 30 m.
's Nachts of in de schemering en als het doel zich in de schaduw bevindt, wordt het meetbereik zonder doelplaat vergroot. Gebruik een doelplaat om het meetbereik te vergroten overdag of als het doel slechte reflectie-eigenschappen heeft.

Doeloppervlakken

Meetfouten kunnen optreden bij het meten in de richting van kleurloze vloeistoffen (bijv. water) of stofvrij glas, piepschuim of vergelijkbare semi-permeabele oppervlakken. Het richten op hoogglans oppervlakken kan de laserstraal afbuigen en tot meetfouten leiden. Tegen niet-reflecterende en donkere oppervlakken kan de meettijd toenemen.

Zorg

Dompel het instrument niet onder in water. Veeg vuil af met een vochtige, zachte doek.
Gebruik geen agressieve reinigingsmiddelen of oplossingen. Behandel het instrument zoals u een telescoop of camera zou behandelen.

Garantie

De Condtrol X1 wordt geleverd met een garantie van één jaar van CONDTROL Ltd.

VEILIGHEIDSINSTRUCTIES

De gebruikershandleiding is te vinden in het eerste deel van het boekje en vormt een onderdeel van de veiligheidsinstructies. Lees de veiligheidsinstructies en de gebruikershandleiding zorgvuldig door voordat u dit product gebruikt. De persoon die verantwoordelijk is voor het instrument moet ervoor zorgen dat alle gebruikers deze aanwijzingen begrijpen en naleven.

Gebruikte symbolen

De symbolen die in de veiligheidsinstructies worden gebruikt, hebben de volgende betekenis:

Geeft een potentieel gevaarlijke situatie of een onbedoeld gebruik aan dat, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

Geeft een potentieel gevaarlijke situatie of een onbedoeld gebruik aan dat, indien niet vermeden, kan leiden tot licht letsel en/of aanzienlijke materiële, financiële en milieuschade.

Belangrijke paragrafen die in de praktijk moeten worden nageleefd, omdat ze het mogelijk maken het product op een technisch correcte en efficiënte manier te gebruiken.

Verboden gebruik

• Het instrument gebruiken zonder instructie
• Gebruik buiten de vermelde limieten
• Deactivering van veiligheidssystemen en verwijdering van verklarende en gevarenlabels. Het openen van de apparatuur door gebruik te maken van gereedschap (schroevendraaiers, enz.), voor zover niet specifiek toegestaan voor bepaalde gevallen
• Het uitvoeren van wijzigingen of omzettingen van het product
• Gebruik na verduistering

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
