Denver WCT-3004 - Handleiding Digitale Infrarood Wildcamera
Instructies
Algemene beschrijving
Deze digitale wildcamera is een bewakingscamera die automatisch werkt. Hij kan direct worden geactiveerd door elke beweging van mensen (of dieren) in een bepaald gebied dat wordt bewaakt door een bewegingssensor, en legt vervolgens automatisch foto's van hoge kwaliteit vast (tot 8M pixels) of neemt 1080p HD-videoclips op (WVGA of QVGA).
Overdag maakt hij kleurenbestanden (afbeeldingen of video's) en daarna begint hij zwart-wit foto's en video's te maken. Hij is waterdicht IP54.
Camera-interface
Het heeft de volgende interfaces: USB-connector, SD-kaartslot, TV-uitgang en externe DC-voedingsconnector.

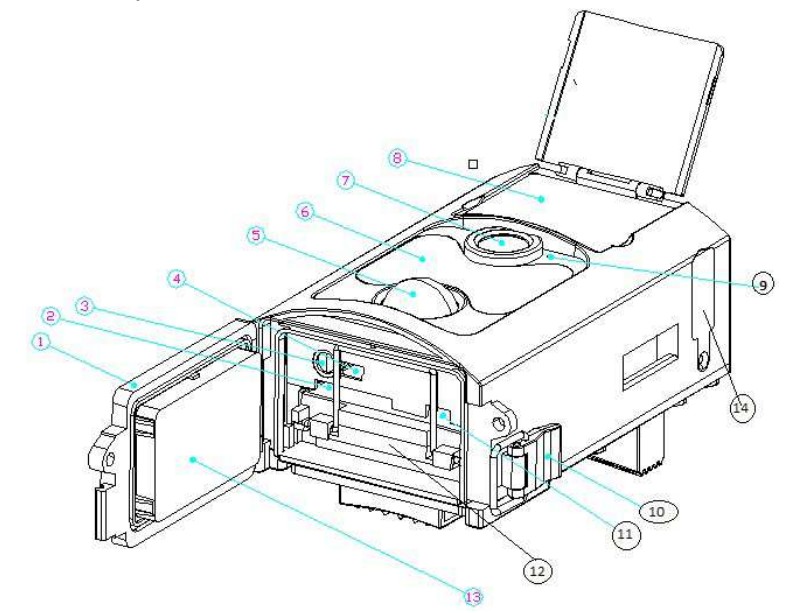

Camera-onderdelen en -functies
- Onderklep
- SD-kaartslot
- USB-connector
- TV-uitgang
- PIR
- Infraroodflitser
- Lens
- 2 inch kleuren LCD-scherm
- Geluidsrecorder
- Slot
- Aan/uit-schakelaar
- Batterijvak
- Draagbare afstandsbediening
- DC 6V-ingang

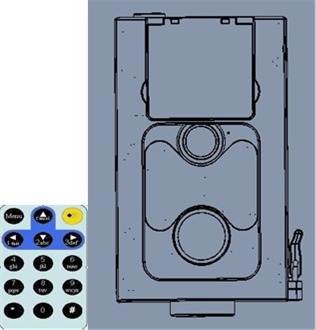

Afstandsbediening
De afstandsbediening wordt voornamelijk gebruikt voor menu-instellingen en wachtwoordinvoer. Dit is een draadloze afstandsbediening. De maximale afstand van de afstandsbediening is 9 meter.

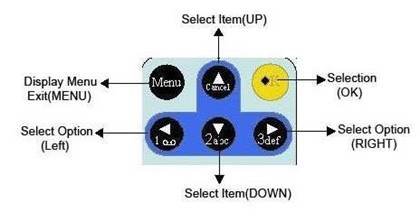

Druk op LINKS of RECHTS om het menutabel te selecteren, druk op OMHOOG of OMLAAG om het submenu te selecteren en druk vervolgens op OK om te voltooien.

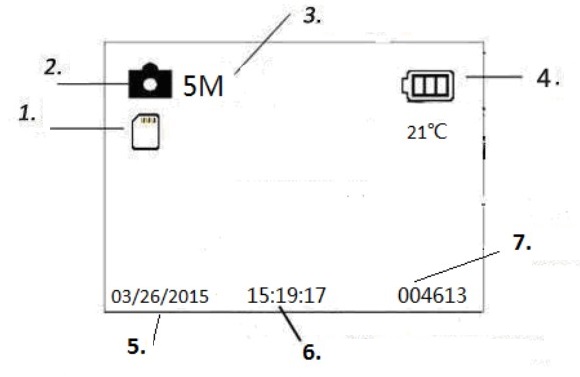

Weergave van opname-informatie
Wanneer de camera is ingeschakeld (de aan/uit-schakelaar naar de TEST-positie is geschoven), wordt de opname-informatie weergegeven op de monitor.
- SD-kaart
- Cameramodus
- Afbeeldingsgrootte
- Batterijniveau
- Datum (M:D:J)
- Tijd (U:M:S)
- Foto ruimte
Ondersteunde indeling
| Item | Indeling |
| Foto | JPG |
| Video | AVI |
Eenvoudige bediening
Stroomvoorziening
Om de camera van stroom te voorzien, zijn 4 of 8 AA-batterijen nodig.
De volgende batterijen met een uitgangsvermogen van 1,5 V kunnen worden gebruikt:
- Alkaline batterijen met hoge dichtheid en hoge prestaties (Aanbevolen)
- Oplaadbare alkaline batterijen
- Oplaadbare NiMH-batterijen
In de testmodus wordt de camera automatisch uitgeschakeld om stroom te besparen als er binnen 3 minuten geen handelingen worden uitgevoerd; hij kan worden gewekt door bewegingsdetectie.
In de energiebesparende modus wordt de camera ook automatisch uitgeschakeld.
SD-kaart plaatsen
Plaats de SD-kaart met de achterkant omhoog in de kaartslot.
Naar de TEST-modus gaan
Zet de aan/uit-schakelaar in de TEST-stand om naar de TEST-modus te gaan. Er zijn enkele functies in de TEST-modus: gebruikersinstellingen, handmatig vastleggen, voorbeeld.
Gebruikersinstellingen
Druk op de MENU-knop. De camera kan worden ingesteld (modus, fotoresolutie, videoresolutie & lengte, enz.). De gedetailleerde bewerkingen worden beschreven in het volgende hoofdstuk.
Handmatig vastleggen
Druk op OK om handmatig foto's te maken of video's op te nemen.
Afbeeldingen of video's bekijken
Er zijn twee manieren om de vastgelegde beelden of video's te bekijken:
- LCD-scherm op de camera
- TV-monitoren die met een TV-kabel op de camera zijn aangesloten druk op de rechterpijl om de vastgelegde bestanden te bekijken, de laatste afbeelding wordt weergegeven op het LCD-scherm of de TV-monitor. Druk op OMHOOG om de vorige te bekijken en op OMLAAG voor de volgende. De gedetailleerde bewerkingen zoals het verwijderen van afbeeldingen of video's worden beschreven in het hoofdstuk "Geavanceerde bewerkingen".
Inschakelen en naar de AAN-modus gaan
Let voordat u inschakelt op de volgende punten:
- Richt niet rechtstreeks op een lichtbron. Deze kunnen valse triggers veroorzaken.
- De hoogte vanaf de grond voor plaatsing moet 1-2 meter zijn. Bijvoorbeeld voor de hoogte van een hert is een goede maat passend.
Na het inschakelen van de camera knippert het rode lampje ongeveer 10 seconden. De 10 seconden is een buffertijd voor automatische opname, bijv. vergrendel de onderste afdekking, bevestig de camera aan een boom en loop weg.
Uitschakelen
Schuif de aan/uit-schakelaar naar de OFF-stand om de camera uit te schakelen.
Verwijder daarom de batterij als de camera lange tijd niet wordt gebruikt.
Geavanceerde bewerkingen
In dit hoofdstuk wordt uitgelegd dat gebruikersinstellingen alleen kunnen worden gedaan in de TEST-modus en dat de afstandsbediening nodig is.
Instellingenmenu
Druk op MENU wanneer de camera in de TEST-modus staat. Het instellingenmenu wordt weergegeven op het LCD-scherm of de externe TV-monitor.

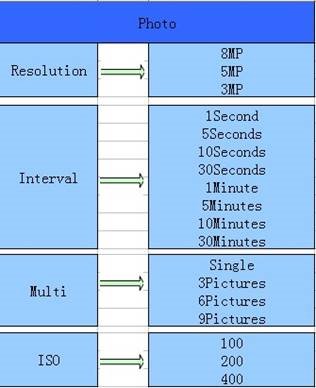

Foto-instelling
Video-instelling

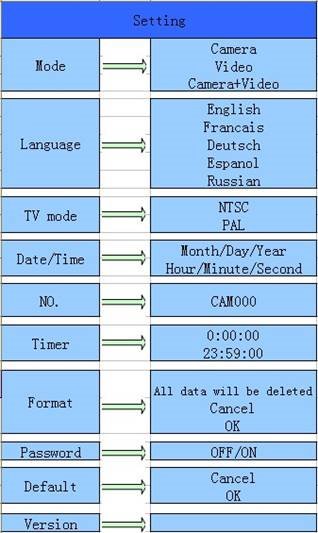

Systeeminstelling
De werkspanning van de camera is 6.0V.
Ontgrendel en formatteer de SD-kaart.
Plaats de SD-kaart wanneer de aan/uit-schakelaar in de OFF-stand staat.
Plaats of verwijder de SD-kaart niet wanneer de aan/uit-schakelaar in de ON-stand staat.
Zorg voor voldoende stroom bij het upgraden van de firmware, anders kan het upgradeproces worden gestopt.
Technische specificaties
| Image Sensor (Beeldsensor) | 3 Mega Pixels Color CMOS |
| Memory (Geheugen) | SD Card to 32GB |
| Lens | F=3.1; FOV=120 ° |
| Size (Grootte) | 145mm * 80mm * 55 mm |
| IR Filter | Full Automatic IR Filter |
| TFT Display Screen (TFT-beeldscherm) | 2.0 inch |
| LED | Black Invisible 940nm |
| PIR Distance (PIR-afstand) | High/Normal/Low (Hoog/Normaal/Laag) |
| PIR Sensor Sight Angle (PIR-sensor kijkhoek) | 120 Degrees |
| PIR Sensing Distance (PIR-detectieafstand) | 65ft(day) (65ft (dag)) |
| Number of IR LED (Aantal IR-LED's) | 48 LEDs |
| Max Night Vision Lighting Distance (Maximale nachtzichtverlichtingsafstand) | 65ft/20 meters |
| Trigger Speed (Triggersnelheid) | 1.0second |
| Triggering Interval: (Triggerinterval:) | 1 second ~ 30mins (default 1 sec) (1 seconde ~ 30 minuten (standaard 1 sec)) |
| Selectable Image Resolution: (Selecteerbare beeldresolutie:) | 8MP/5MP/3MP |
| Multiple Photo on one detection (Meerdere foto's bij één detectie) | 1/3/6/9 |
| Video Resolution (Videoresolutie) | 1080P/720P/VGA |
| File Format (Bestandsformaat) | JPEG/AVI |
| Date Time Imprint (Datum- en tijdstempel) | Yes (Ja) |
| Exposure: (Belichting:) | Auto |
| Password Security (Wachtwoordbeveiliging) | 4 digital PIN code (4-cijferige pincode) |
| Periodic shot (Periodieke opname) | 1Second~24Hours (1 seconde ~ 24 uur) |
| Stand-by current (Stand-by stroom) | 0.2mA |
| Stand-by time (Stand-by tijd) | 3 Months (3 maanden) |
| Interface | TV out (NTSC/PAL); USB; SD Card Holder; 6V DC External (TV-uitgang (NTSC/PAL); USB; SD-kaarthouder; 6V DC extern) |
| Fix Method (Bevestigingsmethode) | Belt, Tripod Nail (Riem, Statiefnagel) |
| Operation Temperature (Bedrijfstemperatuur) | -10 ~+70℃/-22~+158℉ |
| Power Supply (Voeding) | 8×AA battery or 4×AA battery (8×AA batterij of 4×AA batterij) |
| Camera Socket (Camera-aansluiting) | Yes (Ja) |
| Water proof (Waterdicht) | IP54 |
| Security authentication (Beveiligingsauthenticatie) | CE, FCC,RoHS,REACH |
Onderdelenlijst
| Onderdeelnaam | Hoeveelheid |
| Digital Camera | 1 |
| Wireless controller | 1 |
| USB Cable | 1 |
| TV cable | 1 |
| User's Manual (Gebruiksaanwijzing) | 1 |
