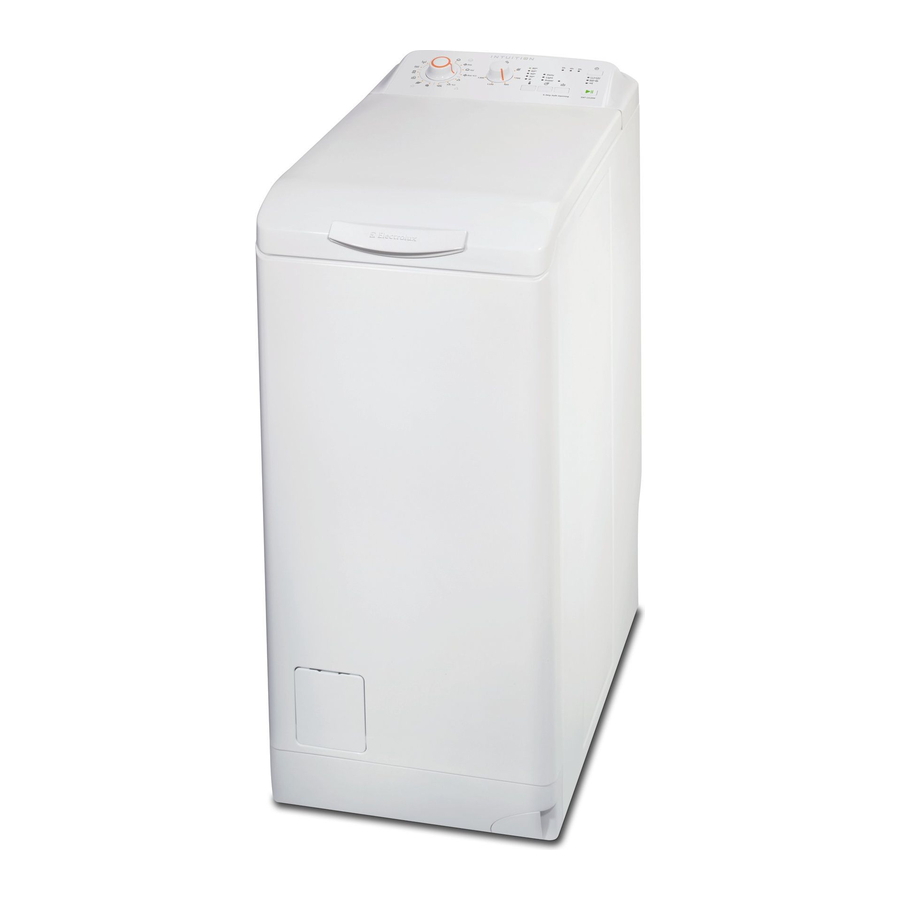

Electrolux EWT 9120 W - Handleiding wasmachine

Beschrijving

1. Het bedieningspaneel
2. Handgreep deksel
3. Verstelbare nivelleringsvoeten

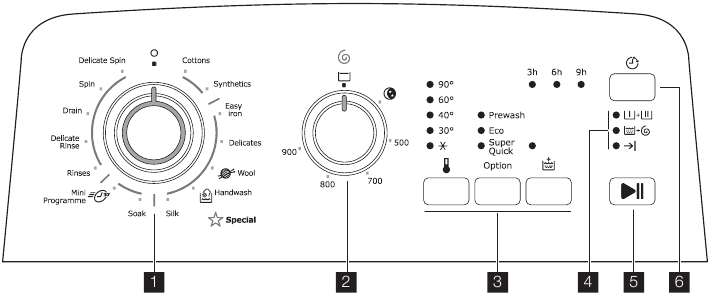

Bedieningspaneel

3. Drukknoppen en hun functies
4. Lampjes van de voortgang van het programma
5. "Start/Pause" (Start/Pauze) drukknop
6. "Delay start" (Startuitstel) drukknop

Dispenser box

Voorwas
Wassen
Wasverzachter (niet vullen boven het MAX-symbool )

Veiligheidsinformatie

Lees deze punten zorgvuldig door voordat u uw apparaat installeert en gebruikt. Bewaar deze gebruikershandleiding bij uw apparaat.

Algemene veiligheid

• Wijzig of probeer dit apparaat niet te wijzigen. Dit zou uzelf in gevaar brengen.
• Zorg ervoor dat alle munten, veiligheidsspelden, broches, schroeven enz. zijn verwijderd voordat u een wasprogramma start. Indien achtergelaten in het wasgoed, kunnen ze het apparaat ernstig beschadigen.
• Gebruik de aanbevolen hoeveelheid wasmiddel.
• Stop kleine items (sokken, riemen enz.) samen in een kleine linnen zak of kussensloop.
• Haal de stekker uit het stopcontact en sluit de inlaatslangkraan na gebruik van het apparaat.
• Koppel altijd de stroomtoevoer van het apparaat los voor reiniging of onderhoud.
• Was geen kleding met ribbels, onafgewerkt of gescheurd materiaal in de machine.

Installatie

• Pak het apparaat uit of vraag om het apparaat direct na levering uit te pakken. Controleer of de buitenkant van het apparaat op geen enkele manier beschadigd is. Meld alle transportschade aan uw verkoper.
• Verwijder alle transportbouten en verpakking voordat u het apparaat installeert.
• De aansluiting op de waterleiding moet worden uitgevoerd door een gekwalificeerde loodgieter.
• Als uw huishoudelijke elektrische circuit moet worden aangepast om het apparaat te kunnen aansluiten, gebruik dan een gekwalificeerde elektricien.
• Zorg ervoor dat, na installatie, de stroomkabel niet bekneld zit onder het apparaat.
• Als het apparaat op een vloer met vloerbedekking is geïnstalleerd, zorg er dan voor dat het tapijt geen ventilatiekanalen aan de basis van het apparaat blokkeert.
• Het apparaat moet zijn uitgerust met een geaarde stekker die voldoet aan de voorschriften.
• Lees, voordat u uw apparaat op de stroomtoevoer aansluit, zorgvuldig de instructies in het hoofdstuk "Elektrische aansluiting".
• Het vervangen van de stroomkabel mag alleen worden uitgevoerd door een geautoriseerde service-engineer.
• De fabrikant kan niet aansprakelijk worden gesteld voor schade die voortvloeit uit een onjuiste installatie.

Voorzorgsmaatregelen te nemen tegen vorst

Als uw apparaat wordt blootgesteld aan temperaturen onder 0°C, moeten de volgende voorzorgsmaatregelen worden genomen:

• Sluit de kraan en koppel de inlaatslang los.
• Plaats het einde van deze slang en de afvoerslang in een bak op de vloer.
• Selecteer het programma "Drain" (Afvoeren) en laat het tot het einde van de cyclus draaien.
• Koppel het apparaat los van de stroomtoevoer door de programmakiezer op "Stop" (Stop) te zetten.
• Haal de stekker uit het stopcontact.
• Vervang de inlaatslang en afvoerslang.

Op deze manier wordt het water dat in de slangen achterblijft, afgevoerd, waardoor ijsvorming die uw apparaat zou beschadigen, wordt vermeden. Voordat u uw apparaat weer aanzet, moet u ervoor zorgen dat het is geïnstalleerd in een ruimte waar de temperatuur niet onder het vriespunt daalt.

Gebruik

• Uw apparaat is bedoeld voor normaal huishoudelijk gebruik. Gebruik het apparaat niet voor commerciële of industriële doeleinden of voor enig ander doel.
• Raadpleeg de instructies op het label van elk item voordat u gaat wassen.
• Stop geen items in de wasmachine waarvan vlekken zijn verwijderd met benzine, alcohol, trichloorethyleen enz. Als dergelijke vlekverwijderaars zijn gebruikt, wacht dan tot het product is verdampt voordat u deze items in de trommel stopt.
• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.
  Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

Hoe een wascyclus te draaien

Voor het eerst gebruiken

• Zorg ervoor dat de elektrische en wateraansluitingen voldoen aan de installatie-instructies.
• Verwijder het polystyreen inzetstuk en alle andere items in de trommel.
• Draai een eerste wascyclus op 90°C, zonder wasgoed maar met wasmiddel om de watertank te reinigen.

Dagelijks gebruik

Wasgoed inladen

• Open het deksel van het apparaat.
• Open de trommel door op de vergrendelingsknop A te drukken:
  De twee luiken ontgrendelen automatisch.

• Laad het wasgoed, sluit de trommel en het deksel van uw wasmachine.

Voordat u het deksel van uw apparaat sluit, moet u ervoor zorgen dat de trommel goed gesloten is:

• Wanneer de twee luiken gesloten zijn,
• vergrendelingsknop A losgelaten.

Dosering van wasmiddelen

Giet de hoeveelheid waspoeder in de was en voorwas compartimenten als u de optie "prewash" (voorwas) hebt geselecteerd. Giet indien nodig wasverzachter in het compartiment .

Selectie van het gewenste programma

Draai de programmakiezer naar het gewenste programma. De "Start/Pause" (Start/Pauze) drukknop knippert groen.
Als u de programmakiezer naar een ander programma draait terwijl een cyclus bezig is, negeert het apparaat het nieuwe geselecteerde programma. De "Start/Pause" (Start/Pauze) drukknop knippert enkele seconden rood.

De temperatuur selecteren

Druk herhaaldelijk op de "Temperature" (Temperatuur) drukknop om de temperatuur te verhogen of te verlagen (zie "Programmatabel"). Het symbool betekent een koude was.

De centrifugeersnelheid selecteren

Draai de centrifugeersnelheid selector op de gewenste positie.
De maximale centrifugeersnelheden zijn:
voor Katoen, Synthetisch, Strijk gemakkelijk, Wol, Handwas: 900 rpm, voor Fijne was, Zijde, Mini programma: 700 rpm.
Aan het einde van het programma, als u "Rinse hold" (Spoelstop) of "Night silence plus" (Nachtstilte plus) hebt geselecteerd, moet u vervolgens een "Spin" (Centrifugeren) of "Drain" (Afvoeren) programma selecteren om de cyclus te voltooien en het water te legen.

Opties selecteren

U moet de verschillende opties selecteren na het selecteren van het programma en voordat u op de "Start/ Pause" (Start/Pauze) drukknop drukt (zie "Programmatabel"). Druk op de gewenste knop(pen): de bijbehorende lampjes gaan branden. Indien nogmaals ingedrukt, gaan de lampjes uit. Als een van de opties niet compatibel is met het geselecteerde programma, knippert de "Start/Pause" (Start/Pauze) drukknop rood.

Voorwas optie

Het apparaat draait een voorwas op 30°C max.

Eco optie

Met deze optie kunt u een programma met een lagere temperatuur kiezen dat even effectief is als een wasprogramma met een hogere temperatuur.

Super snelle optie

De wastijd wordt verkort, afhankelijk van het geselecteerde programma.

Extra spoelen optie

De wasmachine voegt een of meer spoelbeurten toe tijdens de cyclus. Deze optie wordt aanbevolen voor mensen met een gevoelige huid en in gebieden met zacht water.

Tijdelijk: Druk op de "Rinse plus" (Extra spoelen) drukknop. De optie is alleen actief voor het geselecteerde programma.

Permanent: Houd de "Temperature" (Temperatuur) en "Options" (Opties) drukknoppen enkele seconden ingedrukt. De optie is permanent geactiveerd, zelfs als het apparaat is uitgeschakeld. Om het te deactiveren, herhaalt u het proces.

Startuitstel

Met deze optie kunt u de start van een wasprogramma met 3, 6 of 9 uur uitstellen door op de "Delay start" (Startuitstel) drukknop te drukken.
U kunt de uitgestelde starttijd op elk moment wijzigen of annuleren voordat u op de "Start/Pause" (Start/Pauze) drukknop drukt door nogmaals op de "Delay start" (Startuitstel) drukknop te drukken (wanneer alle indicatoren uit zijn, start het wasprogramma onmiddellijk).
Als u al op de "Start/Pause" (Start/Pauze) drukknop hebt gedrukt en u de uitgestelde start wilt wijzigen of annuleren, gaat u als volgt te werk:

• Om de uitgestelde start te annuleren en de cyclus onmiddellijk te starten, drukt u op "Start/Pause" (Start/Pauze) en vervolgens op "Delay start" (Startuitstel). Druk op "Start/Pause" (Start/Pauze) om de cyclus te starten.
• Om de timer vertragingstijd te wijzigen, moet u de "Stop" (Stop) positie doorlopen en uw cyclus opnieuw programmeren.

Het deksel wordt vergrendeld tijdens de uitgestelde starttijd. Als u het moet openen, moet u het apparaat eerst pauzeren door op de "Start/Pause" (Start/Pauze) drukknop te drukken. Nadat u het deksel weer hebt gesloten, drukt u op de "Start/Pause" (Start/Pauze) drukknop.

Start van het programma

Druk op de "Start/Pause" (Start/Pauze) drukknop om de cyclus te starten. Het bijbehorende lampje gaat groen branden. Het is normaal dat de programmakiezer tijdens de cyclus stationair blijft. Het lampje dat overeenkomt met de huidige cyclus brandt.
: Voorwas + Wassen
+ : Spoelen + Centrifugeren
: Einde van de cyclus

Een programma onderbreken

Wasgoed toevoegen tijdens de eerste 10 minuten
Druk op de "Start/Pause" (Start/Pauze) drukknop: het bijbehorende lampje knippert groen terwijl het apparaat gepauzeerd is. Het deksel kan pas ongeveer 2 minuten nadat de wasmachine tot stilstand is gekomen, worden geopend. Druk nogmaals op de "Start/Pause" (Start/Pauze) drukknop om het programma te vervolgen.
Het programma in uitvoering wijzigen
Voordat u wijzigingen aanbrengt in het huidige programma, moet u de wasmachine pauzeren door op de "Start/Pause" (Start/Pauze) drukknop te drukken. Als de wijziging niet mogelijk is, knippert de "Start/Pause" (Start/Pauze) drukknop enkele seconden rood. Als u nog steeds besluit het programma te wijzigen, moet u het huidige programma annuleren (zie hieronder).
Het programma annuleren
Als u het programma wilt annuleren, draait u de programmakiezer naar de "Stop" (Stop) positie.

Einde van het programma

De wasmachine stopt automatisch, de "Start/Pause" (Start/Pauze) drukknop gaat uit en het lampje "End of cycle" (Einde van de cyclus) gaat branden. Het deksel kan pas ongeveer 2 minuten nadat de wasmachine tot stilstand is gekomen, worden geopend. Draai de programmakiezer naar de "Stop" (Stop) positie . Verwijder het wasgoed. Haal de stekker uit het stopcontact en sluit de waterinlaatkraan.

Standby modus

Als het apparaat aan staat, maar er gedurende 10 minuten voor of na een cyclus geen commando's worden geselecteerd, gaat het in de standby-modus. Alle lampjes gaan uit en "Start/ Pause" (Start/Pauze) knippert langzaam.
Om de standby-modus te verlaten, drukt u gewoon op een drukknop of draait u de programmakiezer.

Programmatabel

Programma / Type was	Lading/Tijd	Mogelijke opties
Katoen1) (koud - 90°): Wit of kleur, bijv. normaal vervuilde werkkleding, beddengoed, tafellinnen, lichaamslinnen, handdoeken.	5,5 kg 140-150 min	Nachtstilte plus, Spoelstop, Voorwas, Eco2), Supersnel, Extra spoelen, Start uitstellen (Delay start)
Synthetisch (koud - 60°): Synthetische stoffen, lichaamslinnen, fab, gekleurde stoffen, strijkvrije overhemden, blouses.	2,5 kg 90-100 min	Nachtstilte plus, Spoelstop, Voorwas, Eco2), Supersnel, Extra spoelen, Start uitstellen (Delay start)
Strijk gemakkelijk (koud - 60°): Vermindert kreuken en maakt strijken gemakkelijker.	1,0 kg 100-110 min	Spoelstop, Voorwas, Extra spoelen, Start uitstellen (Delay start)
Fijnwas (koud - 40°): Voor alle delicate materialen, bijvoorbeeld gordijnen.	2,5 kg 60-70 min	Nachtstilte plus, Spoelstop, Voorwas, Supersnel, Extra spoelen, Start uitstellen (Delay start)
Wol (koud - 40°): Zeer delicate items met het label "wassen met de hand".	1,0 kg 55-65 min	Nachtstilte plus, Spoelstop, Start uitstellen (Delay start)
Handwas (koud - 40°): Zeer delicate items met het label "wassen met de hand".	1,0 kg 55-65 min	Nachtstilte plus, Spoelstop, Start uitstellen (Delay start)
Zijde (30°): Stoffen die in de machine gewassen kunnen worden op 30°C.	1,0 kg 25-35 min	Nachtstilte plus, Spoelstop, Start uitstellen (Delay start)
Weken (30°): Weken voor zeer vuile was. De trommel stopt vol water.	5,5 kg 15-25 min	Start uitstellen (Delay start)
Miniprogramma (30°): Voor licht vervuilde stoffen, behalve wol.	2,5 kg 25-35 min	Start uitstellen (Delay start)
Spoelen: Handgewassen items kunnen in dit programma worden gespoeld.	5,5 kg 50-60 min	Nachtstilte plus, Spoelstop, Extra spoelen, Start uitstellen (Delay start)
Delicaat spoelen: Handgewassen items kunnen in dit programma worden gespoeld.	2,5 kg 35-45 min	Nachtstilte plus, Spoelstop, Extra spoelen, Start uitstellen (Delay start)
Aftappen (Drain): Draait een lege cyclus na een Spoelstop (of Nachtstilte plus).	5,5 kg 0-10 min
Centrifugeren (Spin): Een centrifugeercyclus van 500 tot 900 tpm na een Spoelstop (of Nachtstilte plus).	5,5 kg 10-20 min	Start uitstellen (Delay start)
Delicaat centrifugeren (Delicate spin): Een delicate centrifugeercyclus na een Spoelstop (of Nachtstilte plus).	2,5 kg 5-15 min	Start uitstellen (Delay start)

1) Referentieprogramma voor test conform CEI 456 norm (Katoen 60° programma, Eco optie): 49 L / 1,04 kWh / 170 min
2) Beschikbaar bij programma's met wastemperaturen van 40°C en hoger.

Onderhoud en reiniging

Haal de stekker uit het stopcontact voordat u het apparaat reinigt.

Het apparaat ontkalken

Gebruik een geschikt, niet-corrosief product dat is ontworpen voor wasmachines om het apparaat te ontkalken. Lees het productetiket voor de aanbevolen hoeveelheden en hoe vaak er ontkalkt moet worden.

De buitenkant

Gebruik warm zeepwater om de buitenkant van het apparaat schoon te maken. Gebruik nooit alcohol, oplosmiddelen of soortgelijke producten.

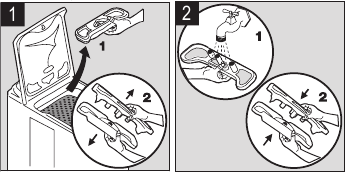

Zeepbakje

Ga als volgt te werk om schoon te maken:

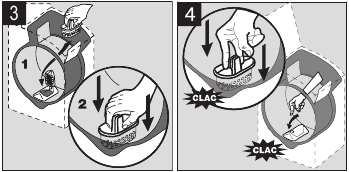

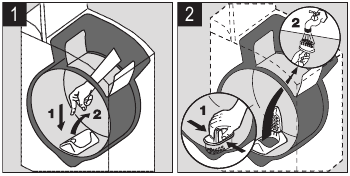

Voorwerpval

Maak de voorwerpval, die zich onderaan de trommel bevindt, regelmatig schoon:

Controleer of het filter goed is gekoppeld voordat u de val sluit om de centrale wand omhoog en omlaag te trekken.

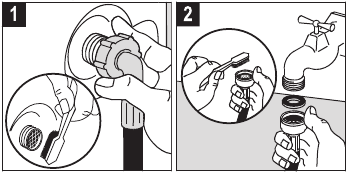

Waterinlaatfilters

Ga als volgt te werk om schoon te maken:

Bedieningsproblemen

Uw apparaat is vóór het verlaten van de fabriek aan talrijke controles onderworpen. Mocht u echter een storing vaststellen, raadpleeg dan de onderstaande rubrieken voordat u contact opneemt met de klantenservice.

1) Op sommige modellen kunnen de hoorbare signalen klinken
2) Na het oplossen van eventuele problemen drukt u op de "Start/Pauze" (Start/Pause) drukknop om het onderbroken programma opnieuw te starten.

Wasmiddelen en additieven

Gebruik alleen wasmiddelen en additieven die zijn ontworpen voor gebruik in een wasmachine. We raden af ​​om verschillende soorten wasmiddelen te mengen. Dit kan de was bederven. Er zijn geen beperkingen op het gebruik van poederwasmiddelen. Vloeibare wasmiddelen mogen niet worden gebruikt als er een voorwas is geselecteerd. Voor cycli zonder voorwas moeten ze worden toegevoegd via een doseerbol. Wasmiddel tabletten of doses moeten in het wasmiddel compartiment van het zeepbakje van uw apparaat worden geplaatst.

Technische specificaties

Installatie

Verwijder alle beschermende verpakking voor transport voordat u het apparaat voor de eerste keer gebruikt. Bewaar ze voor het geval ze nodig zijn voor toekomstig transport: Het transporteren van een niet-vastgezet apparaat kan interne componenten beschadigen en lekkages en storingen veroorzaken. Het apparaat kan ook beschadigd raken door fysiek contact.

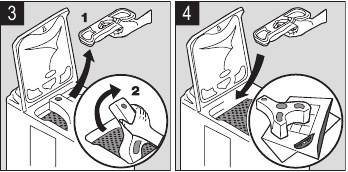

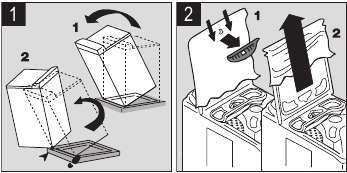

Uitpakken

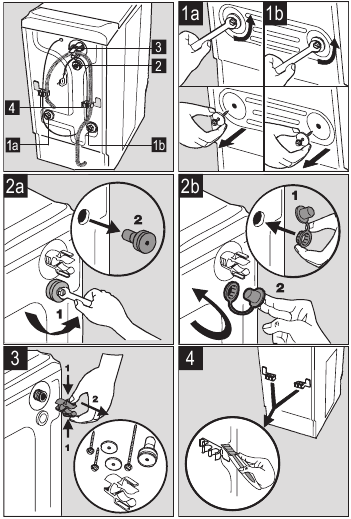

Losmaken

Om uw wasmachine op hetzelfde niveau als de omliggende meubels te installeren, gaat u te werk zoals weergegeven in afbeelding 4.

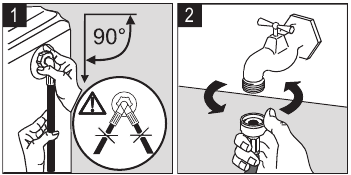

Watertoevoer

Installeer de meegeleverde waterinlaatslang aan de achterkant van uw wasmachine door als volgt te werk te gaan. Gebruik geen oude slang opnieuw. De waterinlaatslang kan niet worden verlengd. Als deze te kort is, neem dan contact op met de klantenservice.

Open de waterinlaatkraan. Controleer of er geen lekken zijn.

Afvoer

Plaats het U-stuk op de afvoerslang. Plaats alles in een afvoerpunt (of in een gootsteen) op een hoogte tussen 70 en 100 cm. Zorg ervoor dat het stevig is geplaatst. Er moet lucht in het uiteinde van de slang kunnen komen om het risico van hevelwerking te vermijden.
De afvoerslang mag nooit worden uitgerekt. Als deze te kort is, neem dan contact op met een monteur.

Elektrische aansluiting

Deze wasmachine mag alleen worden aangesloten op eenfasige 230 V. Controleer de zekeringgrootte: 13 A voor 230 V. Het apparaat mag niet worden aangesloten met een verlengsnoer of een stekkerdoos. Zorg ervoor dat de stekker geaard is en dat deze in overeenstemming is met de geldende voorschriften.

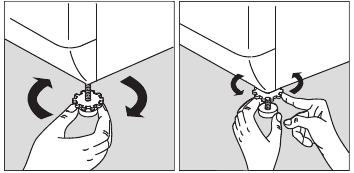

Positionering

Plaats het apparaat op een vlakke en harde ondergrond op een geventileerde plaats. Zorg ervoor dat het apparaat niet in contact komt met de muur of andere meubels. Nauwkeurige nivellering voorkomt trillingen, lawaai en voorkomt dat het apparaat beweegt tijdens het gebruik.

Milieu

Het apparaat afvoeren

Alle materialen die het symbool dragen, zijn recyclebaar. Voer ze af bij een afvalinzamelpunt (vraag ernaar bij uw gemeente) voor inzameling en recycling. Verwijder bij het afvoeren van uw apparaat alle onderdelen die gevaarlijk kunnen zijn voor anderen: knip de stroomkabel af aan de basis van het apparaat.
Het symbool op het product of op de verpakking ervan geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het naar het desbetreffende inzamelpunt worden gebracht voor de recycling van elektrische en elektronische apparatuur. Door ervoor te zorgen dat dit product op de juiste manier wordt afgevoerd, helpt u mogelijke negatieve gevolgen voor het milieu en de menselijke gezondheid te voorkomen, die anders zouden kunnen worden veroorzaakt door onjuiste afvalbehandeling van dit product. Neem voor meer gedetailleerde informatie over de recycling van dit product contact op met uw gemeente, uw afvalverwerkingsbedrijf of de winkel waar u het product hebt gekocht.

Het milieu beschermen

Om water en energie te besparen en zo het milieu te helpen beschermen, raden we het volgende aan:

• Gebruik het apparaat waar mogelijk op volle capaciteit ("full ca-pacity") en vermijd gedeeltelijke ladingen.
• Gebruik de programma's voor voorwas ("prewash") en weken ("soak") alleen voor sterk vervuilde items.
• Gebruik een geschikte hoeveelheid wasmiddel voor de hardheid ("hardness") van het water, de grootte ("size") van de lading en hoe vuil de was is.
