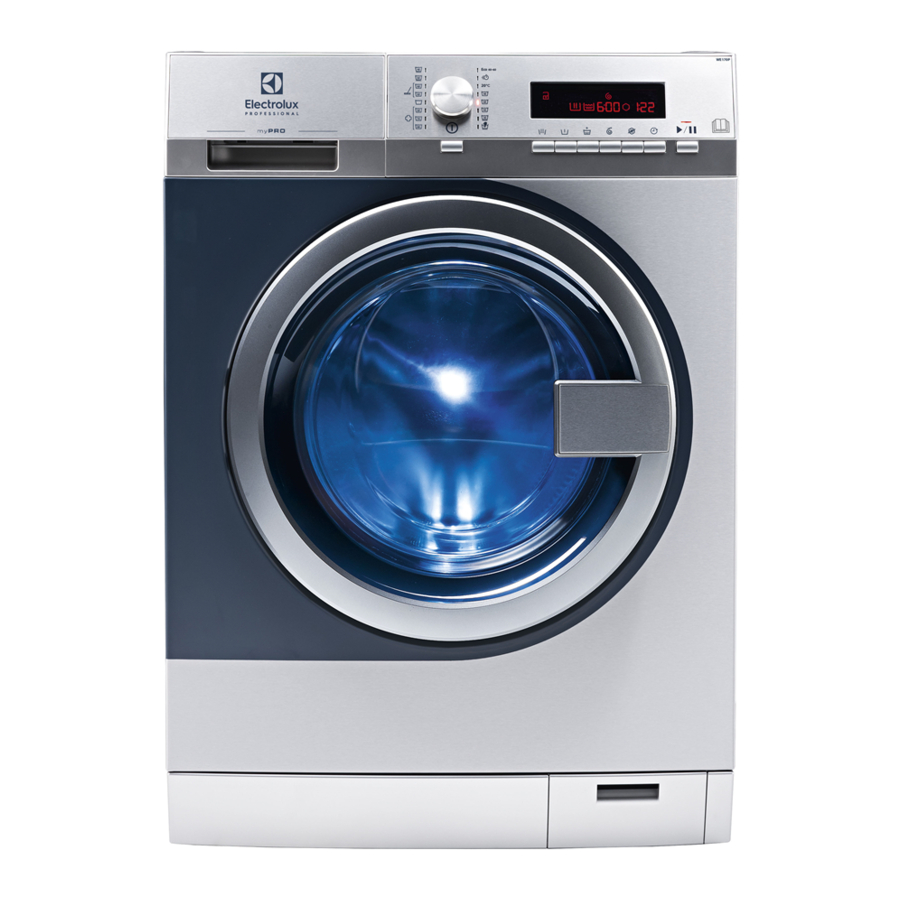

Electrolux WE170P (914535315) Handleiding

Productbeschrijving

1. Werkblad
2. Wasmiddelbak
3. Bedieningspaneel
4. Deurgreep
5. Interne verlichting
6. Typeplaatje
7. Filter van de afvoerpomp en noodopening van de deur
8. Poten om het apparaat waterpas te zetten

Het typeplaatje vermeldt de modelnaam (A), het productnummer (B), de elektrische waarden (C) en het serienummer (D).

Accessoires

1. Sleutel
   Om de transportbouten te verwijderen.
2. Plastic slanggeleider
   Om de afvoerslang op de rand van een gootsteen aan te sluiten.
3. Plastic doppen
   Om de gaten aan de achterkant van de kast af te sluiten na het verwijderen van de transportbouten.
4. Toevoerslangen
   Om het apparaat aan te sluiten op de koud- en warmwaterkraan: slang met blauwe dop voor koud water en slang met rode dop voor warm water.
5. Klep voor vloeibaar wasmiddel
   Om de stroom vloeibaar wasmiddel te vertragen.

Installatie op een zwevende vloer

Zwevende houten vloeren zijn bijzonder gevoelig voor trillingen.
Om trillingen te beperken, raden we aan om een waterdichte houten plaat van minstens 15 mm dik onder het apparaat te plaatsen. Deze moet op minstens 2 vloerbalken worden geschroefd en voorbij de voorste poten uitsteken. Installeer het apparaat indien mogelijk op een plek waar de vloer stabieler is.

Stapelkit

Deze is verkrijgbaar bij uw erkende verkoper.
De stapelkit kan alleen worden gebruikt met de wasdrogers die in de folder staan vermeld. Zie de bijgevoegde folder. Lees de instructies die bij het accessoire zijn geleverd zorgvuldig door.

Onderstel met de lade

Deze is verkrijgbaar bij uw erkende verkoper.
Om het apparaat hoger te plaatsen op een niveau dat helpt om de was gemakkelijk in en uit te laden.
De lade kan worden gebruikt voor het opbergen van was, bijvoorbeeld handdoeken, schoonmaakproducten en meer. Lees de instructies die bij het accessoire zijn geleverd zorgvuldig door.

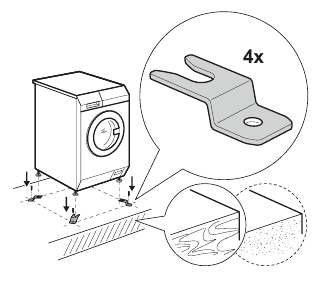

Verankeringsset

Deze is verkrijgbaar bij uw erkende verkoper.
Als u het apparaat op een betonnen ondergrond installeert, zorg er dan voor dat u de juiste verankeringsset bestelt. Lees de instructies die bij het accessoire zijn geleverd zorgvuldig door.

Externe wasmiddeldoseerder

Deze is verkrijgbaar bij uw erkende verkoper.
Het vloeibare wasmiddel kan automatisch worden geladen vanuit een externe doseerder. Lees de instructies die bij het accessoire zijn geleverd zorgvuldig door.

Bedieningspaneel

1. Auto Off button
2. Programmaknop
3. Display
4. Start/Pause button
5. Delay start button
6. No softener button
7. Spin time button
8. Extra rinse button
9. Pre wash button
10. Sluice button

Display

Symbool op het display		Beschrijving van het symbool
A		De kinderbeveiliging is geactiveerd.
		De kinderbeveiliging is gedeactiveerd.
B		Symbool extra spoelen. is het symbool dat de spoelfase aangeeft en " + " brandt wanneer Extra spoelen is geselecteerd.
C		Indicator en symbool van de centrifugeertijd. Het cijfer geeft minuten en seconden aan.
D		Indicator uitgestelde start.
		Programmaduur Wanneer het programma start, neemt de programmaduur af met stappen van 1 minuut. Het cijfer geeft uren en minuten aan.
		Uitgestelde start Wanneer u op de knop voor uitgestelde start drukt, geeft het display de tijd voor uitgestelde start weer.
		Alarmcodes Als het apparaat een storing heeft, geeft het display alarmcodes weer. Raadpleeg het hoofdstuk "Probleemoplossing".
		Het display geeft dit bericht enkele seconden weer wanneer: U kunt geen functie instellen met het programma. U probeert het programma te wijzigen terwijl het in werking is.
		Wanneer het programma is voltooid.
E		Symbool wasverzachter: het apparaat laadt normaal gesproken wasverzachter.
		Geen wasverzachter-symbool: het apparaat laadt geen wasverzachter.
F		De fasesymbolen Wanneer een programma is ingesteld, gaan alle symbolen van de fasen die betrekking hebben op het programma branden. Wanneer het programma start, knippert alleen het symbool van de fase die in werking is. Wanneer de fase is voltooid, blijft het symbool continu branden.
		Voorwasfase
		Wasfase
		Spoelfase
		Centrifugeerfase
G		Symbool spoelen

Voor het eerste gebruik

1. Zorg ervoor dat alle transportbouten zijn verwijderd.
2. Zorg ervoor dat de elektrische en wateraansluiting beschikbaar zijn.
3. Doe 2 liter water in het wasmiddelvak voor de wasfase. Dit activeert het afvoersysteem.
4. Doe een kleine hoeveelheid wasmiddel in het vak voor de wasfase.
5. Stel een programma in voor katoen op de hoogste temperatuur zonder wasgoed en start het. Dit verwijdert al het mogelijke vuil uit de trommel en de kuip.

Programma's

De volgende tabel toont de beschikbare programma's en een korte beschrijving daarvan:

Programma Temperatuurbereik1	Maximale belading2	Referentie centrifugeersnelheid	Centrifugeertijd	Beschrijving
Eco40-603	8,0 kg	1400 rpm	540 – 5 seconden	Wit katoen en sneldrogend katoen. Normaal bevuilde items. Het energieverbruik neemt af en de programmatijd wordt verlengd, waardoor goede wasresultaten worden gegarandeerd.
Koud	4,0 kg	1200 rpm	120 – 5 seconden	Katoenen en synthetische items die licht vervuild zijn of slechts eenmaal gedragen zijn.
Katoen	8,0 kg	1400 rpm	360 – 5 seconden	Wit katoen4 Normaal en licht vervuilde items.
Katoen	8,0 kg	1400 rpm	360 – 5 seconden	Gekleurd katoen5 Normaal en licht vervuilde items.
Fijn	4,0 kg	1200 rpm	120 – 5 seconden	Delicate stoffen zoals acryl, viscose en gemengde stoffen die een zachtere wasbeurt vereisen. Normaal en licht vervuilde items.
Handwas	2,0 kg	1200 rpm	120 – 5 seconden	Machinewasbare wol, handwasbare wol en andere stoffen met een "handwas" onderhoudssymbool.6
Fijn	4,0 kg	1200 rpm	120 – 5 seconden	Synthetische items of items van gemengde stoffen. Normaal bevuilde items.
Microvezel	8,0 kg	1400 rpm	240 – 5 seconden	Programma voor dweilen, werkkleding en speciaal programma voor microvezels. Het programma voert automatisch een voorwasfase uit.
Spoelen & centrifugeren	8,0 kg	1400 rpm	540 – 5 seconden	Om de was te spoelen en te centrifugeren. Alle stoffen, behalve wollen en zeer delicate stoffen. Verlaag de centrifugeersnelheid overeenkomstig het type wasgoed.
Centrifugeren	8,0 kg	1400 rpm	360 – 5 seconden	Alle stoffen, behalve wollen en delicate stoffen. Om de was te centrifugeren en het water in de trommel af te voeren.
Desinfectie	8,0 kg	1400 rpm	360 – 5 seconden	Dit programma verwijdert huisstofmijten en soortgelijke micro-organismen. Het programma voert automatisch een voorwasfase uit.

1. Indien aangesloten, wordt warm water alleen geladen in het programma Normal Eco, Cottons, Mild, Microfibre en Disinfection wanneer de ingestelde temperatuur 40°C of hoger is.
2. Voor een optimaal resultaat wordt de maximale belading voor elk programma aanbevolen.
3. Volgens de UK Ecodesign for Energy-Related Products and Energy Information Regulations, is dit programma op 40°C in staat om normaal vervuild katoenen wasgoed te reinigen dat wasbaar is op 40°C of 60°C, samen in dezelfde cyclus.
4. Er moet een wasmiddel met bleekmiddel worden gebruikt.
5. Er moet een wasmiddel zonder bleekmiddel worden gebruikt.
6. Tijdens deze cyclus draait de trommel langzaam om een zachte wasbeurt te garanderen. Het kan lijken alsof de trommel niet draait of niet goed draait, maar dit is normaal voor dit programma.

Compatibiliteit van programmaopties

Programma	Spoelen	Voorwas	Extra spoelen	Centrifugeertijd	Geen wasverzachter	Startuitstel
Eco40-60°C	-	-	-	x	-	x
	-	-	x	x	-	x
Katoen	x	x	x	x	x	x
Fijn 30°C	x	x	x	x	x	x
Handwas	-	-	-	x	x	x
Fijn 40°-60°C	x	x	x	x	x	x
Microvezel	x1	x	x	x	x	x
Spoelen & centrifugeren	-	-	x	x	-	x
Centrifugeren	-	-	-	x	-	x
Desinfectie	x	x1	x	x	x	x

1. Deze optie wordt automatisch uitgevoerd en kan niet worden verwijderd uit het programma.

Opties

Spoelen

Druk op deze knop om een voorspoelfase zonder wasmiddel toe te voegen voor het wassen.
Het display toont de gerelateerde indicator

Voorwas

Met deze optie kunt u een voorwasfase toevoegen aan een programma.
Gebruik deze optie bij zware vervuiling.
Wanneer u deze optie instelt, wordt de programmaduur verlengd.
Het display toont de gerelateerde indicator

Extra spoelen

Met deze optie kunt u enkele spoelingen toevoegen aan een programma.
Gebruik deze optie voor personen die allergisch zijn voor wasmiddelen en in gebieden waar het water zacht is.
Het display toont de gerelateerde indicator

Centrifugeertijd

Door op deze knop te drukken, kunt u de centrifugeertijd verkorten. Zodra u de minimale tijd (5 seconden) bereikt, begint deze weer vanaf de maximale tijd. Het display toont de gerelateerde indicator

Geen wasverzachter

Druk op deze knop om het laden van wasverzachter uit te sluiten.
Het display toont de gerelateerde indicator
Druk nogmaals op deze knop, de wasverzachter wordt normaal geladen.
Het display toont de gerelateerde indicator

Startuitstel

Met deze optie kunt u de start van een programma uitstellen van 30 minuten tot 24 uur.
Het display toont de gerelateerde indicator

Instellingen

Akoestische signalen

De akoestische signalen werken wanneer:

• U het apparaat activeert.
• U een programma selecteert.
• U het apparaat deactiveert.
• U op de knoppen drukt.
• Het programma is voltooid.
• Het apparaat heeft een storing.

Om de akoestische signalen te deactiveren/activeren, drukt u tegelijkertijd 6 seconden op .
Als u de akoestische signalen deactiveert, blijven ze werken wanneer het apparaat een storing heeft.

Kinderslot

Met deze optie kunt u voorkomen dat de kinderen met het bedieningspaneel spelen.
Om deze optie te activeren/deactiveren, drukt u tegelijkertijd op de knoppen totdat de bijbehorende indicator op het display verschijnt:

• Kinderslot geactiveerd:
• Kinderslot gedeactiveerd:

U kunt deze optie activeren:

• Nadat u op de knop drukt, zijn de opties en de programmaknop vergrendeld.
• Voordat u op de knop drukt, kan het apparaat niet starten.

Als het apparaat op muntinworp werkt, wordt het kinderslot automatisch 5 minuten na de start van het programma geactiveerd.

Permanente extra spoelbeurt

Met deze optie kunt u permanent een extra spoelbeurt hebben wanneer u een nieuw programma instelt.

• Om deze optie te activeren/deactiveren, drukt u tegelijkertijd op en totdat de indicator aangaat/uitgaat.

Dagelijks gebruik

Raadpleeg de paragrafen "Veiligheidsinformatie".

De was inladen

1. Trek aan de hendel om de deur te openen.
2. Schud de items los voordat u ze in het apparaat doet.
3. Doe het wasgoed één voor één in de trommel. Zorg ervoor dat er niet te veel wasgoed in de trommel zit.
4. Sluit de deur.

Zorg ervoor dat er geen wasgoed tussen de afdichting en de deur zit. Er bestaat een risico op waterlekkage of schade aan het wasgoed.

De klep voor vloeibaar wasmiddel installeren

• Open de wasmiddeldispenser.
• Installeer de klep voor vloeibaar wasmiddel in het compartiment:

Wasmiddel en additieven gebruiken

1. Meet het wasmiddel en de wasverzachter af.
2. Doe het wasmiddel en de wasverzachter in de compartimenten.
3. Sluit de wasmiddeldispenser voorzichtig.

Wasmiddelcompartimenten

Gebruik alleen gespecificeerde wasmiddelen voor wasextractors.

Volg altijd de instructies op de verpakking van de wasmiddelproducten.

	Wasmiddelcompartiment voor de voorwasfase.
	Wasmiddelcompartiment voor de wasfase.
	Compartiment voor vloeibare additieven (wasverzachter, zetmeel).
	Klep voor poeder- of vloeibaar wasmiddel.

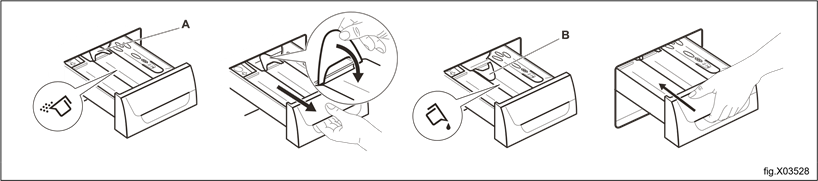

Vloeibaar of poederwasmiddel

• Positie A voor poederwasmiddel (fabrieksinstelling).
• Positie B voor vloeibaar wasmiddel.

Wanneer u het vloeibare wasmiddel gebruikt:

• Gebruik geen gelatineuze of dikke vloeibare wasmiddelen.
• Doe er niet meer vloeistof in dan het maximale niveau.
• Stel de voorwasfase niet in.
• Stel de startuitstel niet in.

Het apparaat activeren

Druk op de knop om het apparaat te activeren. Er klinkt een melodie (als deze is geactiveerd).

Een programma instellen

1. Draai aan de programmaknop en stel het programma in:
   • De bijbehorende programma-indicator gaat branden. Er klinkt een melodie (als deze is geactiveerd).
   • De indicator van de Start/Pauze-knop knippert.
   • Het display toont de programmaduur en de indicatoren van de programmafasen.
2. Wijzig indien nodig de centrifugeertijd en voeg de beschikbare opties toe. Wanneer u een optie activeert, gaat de indicator van de ingestelde optie branden.
   Als u iets onjuist instelt, toont het display het bericht .

Een programma starten

Druk op de knop.

• De indicator van de knop stopt met knipperen en blijft branden.
• De indicator van de actieve fase begint te knipperen op het display.
• Het programma start en de deur vergrendelt.
• De afvoerpomp kan korte tijd werken wanneer het apparaat water vult.

Na ongeveer 15 minuten vanaf het begin van het programma:

• Het apparaat kan de programmaduur automatisch aanpassen, afhankelijk van de hoeveelheid wasgoed.
• Het display toont de nieuwe eindtijd.

Een programma starten met de startuitstel

1. Druk herhaaldelijk op de "Delay start" (Startuitstel) knop totdat het display de vertraging toont die u wilt instellen.
   De gerelateerde indicator gaat branden op het display .
2. Druk op de "Start/Pause" (Start/Pauze) knop:
   • Het apparaat start het aftellen.
   • Wanneer het aftellen is voltooid, start het programma automatisch.
     U kunt de ingestelde startuitstel annuleren of wijzigen voordat u op de knop "Start/Pause" (Start/Pauze) drukt. De startuitstel annuleren:
   • Druk op de "Start/Pause" (Start/Pauze) knop om het apparaat op pauze te zetten.
   • Druk op de "Delay start" (Startuitstel) knop totdat het display toont.
   • Druk nogmaals op de "Start/Pause" (Start/Pauze) knop om het programma onmiddellijk te starten.

De startuitstel annuleren

De startuitstel annuleren:

1. Druk op de "Start/Pause" (Start/Pauze) knop om het apparaat op pauze te zetten. De bijbehorende indicator knippert.
2. Druk herhaaldelijk op de "Delay start" (Startuitstel) knop totdat het display toont.
3. Druk nogmaals op de "Start/Pause" (Start/Pauze) knop om het programma onmiddellijk te starten.

Een programma onderbreken en de opties wijzigen

U kunt slechts enkele opties wijzigen voordat ze werken.

1. Druk op de "Start/Pause" (Start/Pauze) knop. De indicator knippert.
2. Wijzig de opties.
3. Druk nogmaals op de "Start/Pause" (Start/Pauze) knop. Het programma gaat verder.
   Als het apparaat op munten werkt, kunt u een programma slechts 5 minuten na de start van het programma onderbreken. Na deze tijd wordt de kinderbeveiliging automatisch geactiveerd.

Een actief programma annuleren

1. Druk enkele seconden op de knop om het programma te annuleren en het apparaat te deactiveren.

   Als het apparaat al water heeft ingepompt, blijft de deur vergrendeld.
2. Druk nogmaals op dezelfde knop om het apparaat te activeren. Nu kunt u een nieuw programma instellen.
   Voordat u het nieuwe programma start, kan het apparaat het water afvoeren. Zorg er in dit geval voor dat het wasmiddel zich nog in het wasmiddelcompartiment bevindt, zo niet, vul het wasmiddel dan opnieuw.

Aan het einde van het programma

Het apparaat stopt automatisch. Op het display verschijnt .
De indicator van de knop gaat uit. De deur ontgrendelt.

1. Open de deur.
2. Haal het wasgoed uit het apparaat. Zorg ervoor dat de trommel leeg is.
3. Sluit de waterkraan.
4. Druk enkele seconden op de knop om het apparaat te deactiveren. Houd de deur open om schimmel en geuren te voorkomen.

AUTO OFF-optie

De AUTO OFF-optie deactiveert het apparaat automatisch om het energieverbruik te verminderen wanneer:

• U het apparaat 5 minuten niet gebruikt voordat u op de knop drukt.
  Druk op de knop om het apparaat opnieuw te activeren.
• Na 5 minuten na het einde van het programma.
  Druk op debutton om het apparaat opnieuw te activeren.
  Het display toont het einde van het laatst ingestelde programma.
  Draai aan de programmaknop om een nieuwe cyclus in te stellen.

Hints en tips

Raadpleeg de hoofdstukken "Veiligheidsinformatie".

De waslading

• Verdeel de was in: wit, gekleurd, synthetisch, fijne was en wol.
• Neem de wasinstructies op de waslabels in acht.
• Was witte en gekleurde items niet samen.
• Sommige gekleurde items kunnen verkleuren bij de eerste wasbeurt. We raden aan om ze de eerste keren apart te wassen.
• Keer meerlagige stoffen, wol en items met geschilderde illustraties binnenstebuiten.
• Verwijder hardnekkige vlekken met een speciaal wasmiddel.
• Was en behandel zware vuilvlekken voor met een geschikt wasmiddel voordat u ze in de trommel doet.
• Wees voorzichtig met de gordijnen. Verwijder de haken en doe de gordijnen in een waszak of kussensloop.
• Was geen wasgoed zonder zomen of met sneden. Gebruik een waszak om kleine en/of delicate items te wassen (bijv. beha's met beugel, riemen, panty's, veters, linten, enz.).
• Een zeer kleine lading kan evenwichtsproblemen veroorzaken tijdens de centrifugefase, wat leidt tot overmatige trillingen. Als dit gebeurt:
  • onderbreek het programma en open de deur (raadpleeg het hoofdstuk "Dagelijks gebruik");
  • verdeel de lading handmatig, zodat de items gelijkmatig rond de trommel zijn verdeeld;
  • druk op de "Start/Pauze-knop". De centrifugefase wordt voortgezet.
• Knoop kussenslopen dicht, sluit ritsen, haken en drukknopen. Bind riemen, koorden, veters, linten en andere losse elementen vast.
• Maak de zakken leeg en vouw de items open.

Hardnekkige vlekken

Voor sommige vlekken zijn water en wasmiddel niet voldoende.
We raden aan om deze vlekken voor te behandelen voordat u de items in het apparaat doet.
Er zijn speciale vlekverwijderaars verkrijgbaar. Gebruik de speciale vlekverwijderaar die van toepassing is op het type vlek en stof. Spuit geen vlekverwijderaar op kledingstukken in de buurt van het apparaat, omdat dit corrosief is voor de plastic onderdelen.

Type en hoeveelheid wasmiddel

De keuze van het wasmiddel en het gebruik van de juiste hoeveelheden heeft niet alleen invloed op de wasprestaties, maar helpt ook om verspilling te voorkomen en het milieu te beschermen:

• Gebruik alleen wasmiddelen en andere behandelingen die speciaal zijn gemaakt voor wasmachines. Volg eerst deze algemene regels:
  • waspoeders voor alle soorten stoffen, met uitzondering van delicate stoffen. Geef de voorkeur aan waspoeders die bleek bevatten voor witte was en wasdesinfectie,
  • vloeibare wasmiddelen, bij voorkeur voor wasprogramma's op lage temperatuur (max. 60 °C) voor alle soorten stoffen, of speciale wasmiddelen alleen voor wollen kleding.
• De keuze en hoeveelheid wasmiddel is afhankelijk van: het type stof (delicate stoffen, wollen kleding, katoen, enz.), de kleur van de kleding, de grootte van de lading, de mate van vervuiling, de wastemperatuur en de hardheid van het gebruikte water.
• Volg de instructies die u op de verpakking van de wasmiddelen of andere behandelingen vindt, zonder het aangegeven maximale niveau (MAX) te overschrijden.
• Meng geen verschillende soorten wasmiddelen.
• Gebruik minder wasmiddel als:
  • u een kleine lading wast,
  • de was licht vervuild is,
  • er grote hoeveelheden schuim ontstaan tijdens het wassen.
• Wanneer u wasmiddeltabletten of -pods gebruikt, doe ze dan altijd in de trommel en niet in de wasmiddeldoseerder.

Onvoldoende wasmiddel kan leiden tot:

• onbevredigende wasresultaten,
• een grijze waslading,
• vette kleding,
• schimmel in het apparaat.

Overmatig wasmiddel kan leiden tot:

• schuimvorming,
• verminderde waswerking,
• onvoldoende spoelen,
• een grotere impact op het milieu.

Ecologische tips

Om water en energie te besparen en het milieu te helpen beschermen, raden we u aan de volgende tips te volgen:

• Normaal vervuild wasgoed kan zonder voorwas worden gewassen om wasmiddel, water en tijd te besparen.
• Het laden van het apparaat tot de maximale capaciteit die voor elk programma is aangegeven, helpt het energie- en waterverbruik te verminderen.
• Met een adequate voorbehandeling kunnen vlekken en beperkte vervuiling worden verwijderd; de was kan vervolgens op een lagere temperatuur worden gewassen.
• Raadpleeg voor het gebruik van de juiste hoeveelheid wasmiddel de hoeveelheid die door de wasmiddelfabrikant wordt voorgesteld en controleer de waterhardheid van uw huishoudelijk systeem. Raadpleeg het hoofdstuk "Waterhardheid".
• Stel de maximaal mogelijke centrifugeersnelheid in voor het geselecteerde programma voordat u uw wasgoed in een wasdroger droogt. Dit bespaart energie tijdens het drogen.

Waterhardheid

Als de waterhardheid in uw regio hoog of matig is, raden we u aan een waterontharder te gebruiken voor wasmachines. In gebieden waar de waterhardheid zacht is, is het niet nodig om een waterontharder te gebruiken.
Neem contact op met uw plaatselijke waterbedrijf om de waterhardheid in uw regio te achterhalen.
Gebruik de juiste hoeveelheid waterontharder. Neem de instructies in acht die u op de verpakking van het product vindt.

Verzorging en reiniging

Raadpleeg de hoofdstukken "Veiligheidsinformatie".

Periodiek schoonmaakschema

Periodieke reiniging helpt de levensduur van uw apparaat te verlengen.
Houd na elke cyclus de deur en de wasmiddeldoseerder iets open om de lucht te laten circuleren en de vochtigheid in het apparaat te drogen: dit voorkomt schimmel en geuren.
Als het apparaat lange tijd niet wordt gebruikt: sluit de waterkraan en trek de stekker van het apparaat uit het stopcontact. Periodiek schoonmaakschema:

Ontkalken	Twee keer per jaar
Onderhoudswas	Eén keer per maand
Reinig de deurafdichting	Om de twee maanden
Reinig de trommel	Om de twee maanden
Reinig de wasmiddeldoseerder	Om de twee maanden
Reinig het filter van de afvoerpomp	Twee keer per jaar
Reinig de toevoerslang en het klepfilter	Twee keer per jaar

Vreemde voorwerpen verwijderen

Zorg ervoor dat de zakken leeg zijn en dat alle losse elementen zijn vastgebonden voordat u uw cyclus start. Raadpleeg het hoofdstuk "De waslading" in het hoofdstuk "Hints en tips".

Externe reiniging

Reinig het apparaat alleen met zeep en warm water. Droog alle oppervlakken volledig af. Gebruik geen schuursponsjes of krassend materiaal.

Gebruik geen alcohol, oplosmiddelen of chemische producten.

Reinig de metalen oppervlakken niet met een wasmiddel op basis van chloor.

Ontkalken

Als de waterhardheid in uw regio hoog of matig is, raden we u aan een waterontkalkingsproduct te gebruiken voor wasmachines.
Onderzoek de trommel regelmatig om kalkaanslag en roestdeeltjes te voorkomen.
Gebruik alleen speciale producten voor wasmachines om roestdeeltjes te verwijderen. Doe dit los van de wasbeurt. Neem altijd de instructies in acht die u op de verpakking van het product vindt.

Onderhoudswas

Met de programma's op lage temperatuur is het mogelijk dat er wat wasmiddel in de trommel achterblijft. Voer regelmatig een onderhoudswas uit. Om dit te doen:

• Verwijder alle was uit de trommel.
• Selecteer het katoenprogramma met de hoogste temperatuur zonder wasmiddel.

Deurafdichting

Onderzoek de afdichting regelmatig en verwijder alle voorwerpen uit het binnenste gedeelte.

De trommel reinigen

Onderzoek de trommel regelmatig om kalkaanslag en roestdeeltjes te voorkomen. Gebruik alleen speciale producten om roestdeeltjes uit de trommel te verwijderen. We raden u aan om:

1. Reinig de trommel met een speciaal product voor roestvrij staal.
2. Start een kort programma voor katoen op de maximale temperatuur met een kleine hoeveelheid wasmiddel.

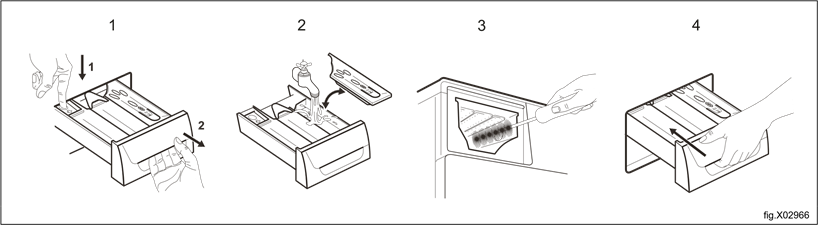

De wasmiddeldoseerder reinigen

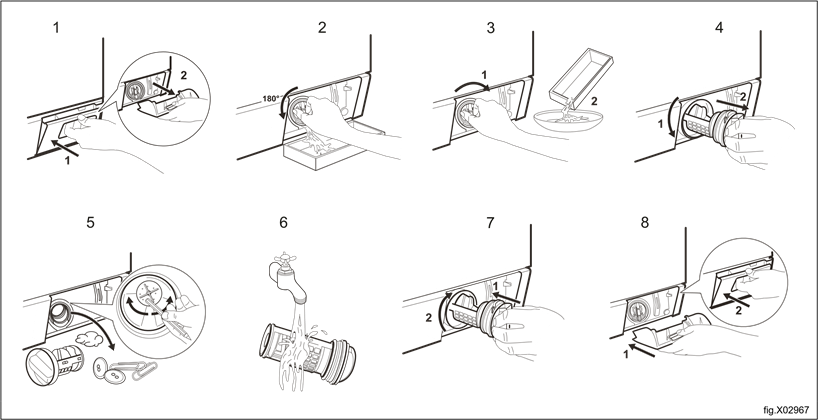

Het afvoerfilter reinigen

Reinig het afvoerfilter niet als het water in het apparaat heet is.
Controleer het filter van de afvoerpomp regelmatig en zorg ervoor dat het schoon is. Herhaal stap 2 en 3 totdat er geen water meer uitstroomt.

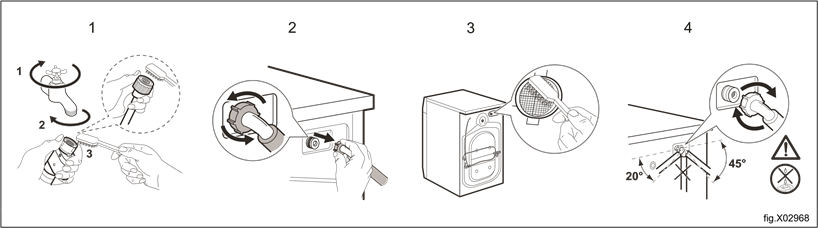

De toevoerslangen en de klepfilters reinigen

Reinig regelmatig beide (voor warm en koud water) toevoerslangen en beide klepfilters.

Noodafvoer

Vanwege een storing kan het apparaat het water niet afvoeren.
Als dit gebeurt, voer dan stap 1-9 uit van het hoofdstuk "Het afvoerfilter reinigen". Reinig indien nodig de pomp.
Wanneer u het water afvoert met de noodafvoerprocedure, moet u het afvoersysteem opnieuw activeren:

1. Doe 2 liter water in het hoofdwascompartiment van de wasmiddeldoseerder.
2. Start het programma om het water af te voeren.

Vorstmaatregelen

Als het apparaat is geïnstalleerd in een gebied waar de temperatuur lager kan zijn dan 0 °C, verwijder dan het resterende water uit de toevoerslang en de afvoerpomp.

1. Trek de stekker uit het stopcontact.
2. Sluit de waterkraan.
3. Doe de twee uiteinden van de toevoerslang in een container en laat het water uit de slang stromen.
4. Maak de afvoerpomp leeg. Raadpleeg het hoofdstuk "Noodafvoer".
5. Wanneer de afvoerpomp leeg is, installeert u de toevoerslang opnieuw.

Zorg ervoor dat de temperatuur hoger is dan 0 °C voordat u het apparaat weer gebruikt. De fabrikant is niet verantwoordelijk voor schade veroorzaakt door lage temperaturen.

Probleemoplossing

Raadpleeg de paragrafen "Veiligheidsinformatie".

Alarmcodes en mogelijke storingen
Als het apparaat niet start of tijdens het gebruik stopt; probeer dan eerst een oplossing voor het probleem te vinden (raadpleeg de volgende tabellen). Als het probleem aanhoudt, neem dan contact op met het erkende servicecentrum.

Schakel het apparaat uit voordat u controles uitvoert.
Bij sommige problemen geeft het display een alarmcode weer en kan de knop continu knipperen:
Als het apparaat overbelast is, verwijder dan enkele items uit de trommel en/of houd de deur ingedrukt terwijl u de knop aanraakt totdat de indicator stopt met knipperen.

Probleem	Mogelijke oplossing
Het apparaat vult zich niet goed met water	Zorg ervoor dat de waterkraan open staat. Zorg ervoor dat de druk van de watertoevoer niet te laag is. Neem voor deze informatie contact op met uw plaatselijke waterleverancier. Zorg ervoor dat de waterkraan niet verstopt is. Zorg ervoor dat de filters van de toevoerslangen en de filters van de ventielen niet verstopt zijn. Raadpleeg de paragraaf "Verzorging en reiniging". Zorg ervoor dat de toevoerslangen geen knikken, beschadigingen of bochten hebben. Zorg ervoor dat de aansluitingen van de toevoerslangen correct zijn.
Het apparaat voert het water niet af	Zorg ervoor dat de afvoerpijp van de gootsteen niet verstopt is. Zorg ervoor dat de afvoerslang geen knikken of bochten heeft. Zorg ervoor dat het afvoerfilter niet verstopt is. Reinig het filter indien nodig. Raadpleeg de paragraaf "Verzorging en reiniging". Zorg ervoor dat de aansluiting van de afvoerslang correct is. Stel het afvoerprogramma in als u een programma zonder afvoerfase instelt Stel het afvoerprogramma in als u een optie instelt die eindigt met water in de kuip.
De deur van het apparaat staat open of is niet correct gesloten	Zorg ervoor dat de deur goed gesloten is.
Interne storing. Geen communicatie tussen elektronische elementen van het apparaat	Het programma is niet goed beëindigd of het apparaat is te vroeg gestopt. Schakel het apparaat uit en weer in. Als de alarmcode opnieuw verschijnt, neem dan contact op met het erkende servicecentrum.
De netvoeding is instabiel	Wacht tot de netvoeding stabiel is.

Als het display andere alarmcodes weergeeft, deactiveer en activeer dan het apparaat. Als het probleem aanhoudt, neem dan contact op met het erkende servicecentrum.
In geval van een ander probleem met de wasmachine-extractor, raadpleeg de onderstaande tabel voor mogelijke oplossingen.

Probleem	Mogelijke oplossing
Het programma start niet	Zorg ervoor dat de stekker is aangesloten op het stopcontact. Zorg ervoor dat de deur van het apparaat gesloten is. Zorg ervoor dat er geen beschadigde zekering in de zekeringkast zit. Zorg ervoor dat de is aangeraakt. Als de startuitstel is ingesteld, annuleer dan de instelling of wacht tot het einde van het aftellen. Deactiveer de functie Kinderslot als deze is ingeschakeld. Controleer de positie van de knop op het geselecteerde programma.
Het apparaat vult zich met water en voert het onmiddellijk af	Zorg ervoor dat de afvoerslang in de juiste positie zit. De slang kan te laag zijn geplaatst. Raadpleeg de "Installatie-instructies".
De centrifugefase werkt niet of de wascyclus duurt langer dan normaal	Zorg ervoor dat het afvoerfilter niet verstopt is. Reinig het filter indien nodig. Raadpleeg de paragraaf "Verzorging en reiniging". Pas de items in de kuip handmatig aan en start de centrifugefase opnieuw. Dit probleem kan worden veroorzaakt door balansproblemen.
Er ligt water op de vloer	Zorg ervoor dat de koppelingen van de waterslangen goed vastzitten en dat er geen waterlekkages zijn. Zorg ervoor dat de waterinlaatslang en de afvoerslang geen beschadigingen hebben. Zorg ervoor dat u het juiste wasmiddel gebruikt en de juiste hoeveelheid ervan.
U kunt de deur van het apparaat niet openen	Zorg ervoor dat er geen programma is geselecteerd dat eindigt met water in de kuip. Zorg ervoor dat het programma is voltooid.
Het apparaat maakt een ongebruikelijk geluid en trilt	Zorg ervoor dat het apparaat correct waterpas staat. Raadpleeg de "Installatie-instructies". Zorg ervoor dat de verpakking en/of de transportbouten zijn verwijderd. Raadpleeg de "Installatie-instructies". Voeg meer wasgoed toe in de trommel. De lading kan te klein zijn.
De cyclus is korter dan de weergegeven tijd	Het apparaat berekent een nieuwe tijd op basis van de waslading.
De wasresultaten zijn niet bevredigend	Verhoog de hoeveelheid wasmiddel of gebruik een ander wasmiddel. Gebruik speciale producten om de hardnekkige vlekken te verwijderen voordat u de was wast. Zorg ervoor dat u de juiste temperatuur instelt. Verlaag de waslading.
Te veel schuim in de trommel tijdens de wascyclus	Verminder de hoeveelheid wasmiddel.
Na de wascyclus zijn er nog wat wasmiddelresten in de wasmiddeldispenser	Zorg ervoor dat de klep in de juiste positie staat (OMHOOG voor poederwasmiddel - OMLAAG voor vloeibaar wasmiddel). Zorg ervoor dat u de wasmiddeldispenser hebt gebruikt volgens de aanwijzingen in deze gebruikershandleiding.
Het trommellampje gaat niet aan	Zorg ervoor dat de LED-lamp niet is doorgebrand. Neem contact op met het erkende servicecentrum om deze te vervangen.

Activeer het apparaat na de controle. Het programma gaat verder vanaf het punt van onderbreking.
Als het probleem zich opnieuw voordoet, neem dan contact op met het erkende servicecentrum. De noodzakelijke gegevens voor het servicecentrum staan op het typeplaatje.

Noodopening van de deur

In geval van stroomuitval of een storing van het apparaat blijft de deur vergrendeld. Het programma gaat verder wanneer de stroom is hersteld. Als de deur in geval van een storing vergrendeld blijft, is het mogelijk om deze te openen met behulp van de noodontgrendelingsfunctie.
Voordat u de deur opent:

Zorg ervoor dat de watertemperatuur en het wasgoed niet heet zijn. Wacht tot ze zijn afgekoeld, indien nodig.

Zorg ervoor dat de trommel niet draait. Wacht tot de trommel is gestopt met draaien, indien nodig.
Zorg ervoor dat het waterniveau in de trommel niet te hoog is. Ga indien nodig verder met een noodafvoer. Raadpleeg de paragraaf "Noodafvoer" in de paragraaf "Verzorging en reiniging").
Om de deur te openen, gaat u als volgt te werk:

1. Druk op de knop om het apparaat uit te schakelen.
2. Haal de stekker uit het stopcontact.
3. Open de filterklep.
4. Trek de noodontgrendeling één keer naar beneden. Trek hem nog een keer naar beneden, houd hem gespannen en open tegelijkertijd de deur van het apparaat.

5. Haal de was eruit en sluit vervolgens de deur van het apparaat.
6. Sluit de filterklep.

Technische gegevens

Afmeting	Breedte x Hoogte x Totale diepte	59,7 cm / 84,7 cm / 64,6 cm
Elektrische aansluiting	Voltage	230-240 V
	Totaal vermogen	2200 W
	Zekering	13 A
	Frequentie	50 Hz
Beschermingsniveau tegen het binnendringen van vaste deeltjes en vocht dat wordt gewaarborgd door de beschermkap, behalve waar de laagspanningsapparatuur geen bescherming tegen vocht heeft		IPX4
Waterdruk1	Minimum	0,5 bar (0,05 MPa)
	Maximum	10 bar (1,0 MPa)
Watertoevoer2		Koud water
		Warm water3
Maximale belading	Katoen	8,0 kg
Centrifugeersnelheid	Maximale centrifugeersnelheid	1351 rpm

1. Het apparaat werkt correct als de waterdruk niet lager is dan 0,05 MPa (0,5 bar). Als u de waterinlaatslang niet kunt aansluiten op de koudwaterkraan van het primaire hydraulische systeem, sluit u deze aan op uw huishoudelijke koudwateropslagsysteem. Zorg ervoor dat u een afstand van 5,02 m tussen de inlaatslang van het apparaat en de bodem van het waterreservoir niet overschrijdt.
2. Sluit de waterinlaatslangen aan op een waterkraan met een 3/4"-schroefdraad.
3. Zorg ervoor dat de warmwatertemperatuur van uw huishoudelijke systeem niet hoger is dan 60°C.
   Het apparaat werkt ook door alleen de koudwaterleiding aan te sluiten.

Elektrische aansluiting

Aan het einde van de installatie kunt u de stekker in het stopcontact steken.
Het typeplaatje en het gedeelte Technische gegevens geven de benodigde elektrische waarden aan. Zorg ervoor dat deze compatibel zijn met de netvoeding.
Controleer of uw elektrische huisinstallatie de maximaal vereiste belasting kan dragen, rekening houdend met andere apparaten die in gebruik zijn.
Sluit het apparaat aan op een geaard stopcontact.

De voedingskabel moet gemakkelijk toegankelijk zijn na installatie van het apparaat.
Neem voor alle elektrische werkzaamheden die nodig zijn om dit apparaat te installeren, contact op met ons geautoriseerde servicecentrum.
De fabrikant aanvaardt geen verantwoordelijkheid voor schade of letsel als gevolg van het niet naleven van de bovenstaande veiligheidsvoorschriften.

Veiligheidsinformatie

Lees de meegeleverde instructies zorgvuldig door voordat u dit apparaat installeert en gebruikt. De fabrikant is niet verantwoordelijk voor letsel of schade als gevolg van onjuiste installatie of gebruik. Bewaar de instructies altijd op een veilige en toegankelijke plaats voor toekomstig gebruik.

Lees de instructies voordat u de machine gebruikt

Veiligheid van kinderen en kwetsbare personen

• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de bijbehorende gevaren begrijpen.
• Kinderen tussen de 3 en 8 jaar oud en personen met zeer uitgebreide en complexe handicaps moeten uit de buurt van het apparaat worden gehouden, tenzij ze voortdurend onder toezicht staan.
• Kinderen jonger dan 3 jaar moeten uit de buurt van het apparaat worden gehouden, tenzij ze voortdurend onder toezicht staan.
• Laat kinderen niet met het apparaat spelen.
• Houd alle verpakkingsmateriaal uit de buurt van kinderen en gooi het op de juiste manier weg.
• Houd reinigingsmiddelen uit de buurt van kinderen.
• Houd kinderen en huisdieren uit de buurt van het apparaat wanneer de deur open is.
• Kinderen mogen het apparaat niet schoonmaken en onderhouden zonder toezicht.

Installatie

• Dit apparaat is bedoeld voor huishoudelijk en commercieel gebruik.
• Volg de installatie-instructies die bij het apparaat zijn geleverd.
• Verwijder alle verpakkingsmateriaal en de transportbouten.
• Bewaar de transportbouten op een veilige plaats. Als het apparaat in de toekomst wordt verplaatst, moeten ze opnieuw worden bevestigd om de trommel te vergrendelen om interne schade te voorkomen.
• Wees altijd voorzichtig bij het verplaatsen van het apparaat, omdat het zwaar is. Draag altijd veiligheidshandschoenen en gesloten schoeisel.
• Installeer of gebruik geen beschadigd apparaat.
• Zorg ervoor dat het apparaat stabiel is tijdens transport.
• Zorg ervoor dat het apparaat is losgekoppeld van de elektriciteitsvoorziening tijdens installatie, onderhoud en reparaties en niet opnieuw kan worden aangesloten voordat alle werkzaamheden zijn uitgevoerd.
• Installeer of gebruik het apparaat niet op een plaats waar de temperatuur lager kan zijn dan 0°C of waar het wordt blootgesteld aan het weer.
• Zorg ervoor dat alle gezondheids- en veiligheidsvoorschriften worden nageleefd wanneer het apparaat in een commerciële/openbare omgeving wordt geïnstalleerd.
• Installeer het apparaat niet op een bewegend platform (bijv. op een schip).
• Het vloeroppervlak waarop het apparaat wordt geïnstalleerd, moet vlak, stabiel, hittebestendig en schoon zijn.
• Zorg ervoor dat er luchtcirculatie is tussen het apparaat en de vloer.
• De ventilatieopeningen in de basis (indien van toepassing) mogen niet worden geblokkeerd door een tapijt.
• Stel de poten af om de nodige ruimte tussen het apparaat en het tapijt te creëren.
• Installeer het apparaat niet achter een afsluitbare deur, een schuifdeur of een deur met een scharnier aan de tegenoverliggende zijde, waardoor de deur van het apparaat niet volledig kan worden geopend.
• Plaats geen container om mogelijk waterlek onder het apparaat op te vangen. Neem contact op met het geautoriseerde servicecentrum om te controleren welke accessoires kunnen worden gebruikt.

Elektrische aansluiting

• Het apparaat moet correct geaard zijn. De fabrikant is niet verantwoordelijk voor de gevolgen van een onvoldoende aardingssysteem.
• Gebruik altijd een correct geïnstalleerd schokbestendig stopcontact.
• Zorg ervoor dat de parameters op het typeplaatje compatibel zijn met de elektrische waarden van de netvoeding.
• Gebruik geen stekkerdozen en verlengkabels.
• Zorg ervoor dat u de stekker en het netsnoer niet beschadigt.
• Als het netsnoer is beschadigd, moet het worden vervangen door de fabrikant, het geautoriseerde servicecentrum of vergelijkbaar gekwalificeerde personen om een elektrisch gevaar te voorkomen.
• Sluit de stekker pas aan het einde van de installatie aan op het stopcontact. Zorg ervoor dat de stekker na de installatie toegankelijk is.
• Raak het netsnoer of de stekker niet aan met natte handen.
• Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.
• Alleen voor het Verenigd Koninkrijk en Ierland: Het apparaat heeft een 13 A-stekker. Als het nodig is om de zekering in de stekker te vervangen, gebruik dan een 13 A ASTA-zekering (BS 1362).

Wateraansluiting

• Beschadig de waterslangen niet.
• Het apparaat moet worden aangesloten op de waterleiding met behulp van de nieuwe meegeleverde slangensets. Oude slangensets mogen niet worden hergebruikt.
• Laat het water, voordat u nieuwe leidingen aansluit, leidingen die lange tijd niet zijn gebruikt, waar reparatiewerkzaamheden zijn uitgevoerd of nieuwe apparaten zijn geïnstalleerd (watermeters, enz.), stromen totdat het schoon en helder is.
• De waterdruk (minimaal en maximaal) moet tussen 0,5 bar (0,05 MPa) en 10 bar (1,0 MPa) liggen.
• Zorg ervoor dat er geen zichtbare waterlekken zijn tijdens en na het eerste gebruik van het apparaat.

Gebruik

• Wijzig de specificatie van het apparaat niet.
• Neem de veiligheidsinstructies op de verpakking van het reinigingsmiddel in acht.
• Neem de maximale laadvolume van 8,0 kg in acht (raadpleeg het gedeelte "Programma's").
• Plaats geen ontvlambare producten of items die nat zijn met ontvlambare producten in, in de buurt van of op het apparaat.
• Zorg ervoor dat u alle metalen voorwerpen uit de was verwijdert.
• Raak het glas van de deur niet aan terwijl een programma in werking is. Het glas kan heet zijn.

Verzorging en reiniging

• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoud uitvoert.
• Gebruik geen waternevel en stoom om het apparaat schoon te maken.
• Reinig het apparaat met een vochtige zachte doek. Gebruik alleen neutrale reinigingsmiddelen. Gebruik geen schuurmiddelen, schurende reinigingspads, oplosmiddelen of metalen voorwerpen.

Interne verlichting

Risico op letsel.

• Zichtbare LED-straling, kijk niet rechtstreeks in de bundel.
• Neem contact op met het geautoriseerde servicecentrum om de interne verlichting te vervangen.

Service

• Neem contact op met het geautoriseerde servicecentrum om het apparaat te repareren.
• Er mogen alleen geautoriseerde reserveonderdelen, accessoires en verbruiksartikelen worden gebruikt.
• Houd er rekening mee dat zelfreparatie of niet-professionele reparatie veiligheidsrisico's met zich mee kan brengen en de garantie kan doen vervallen.
• Met betrekking tot de lamp(en) in dit product en los verkochte reservelampen: deze lampen zijn bedoeld om bestand te zijn tegen extreme fysieke omstandigheden in huishoudelijke apparaten, zoals temperatuur, trillingen, vochtigheid, of zijn bedoeld om informatie te signaleren over de operationele status van het apparaat. Ze zijn niet bedoeld voor gebruik in andere toepassingen en zijn niet geschikt voor het verlichten van huishoudelijke ruimtes.

341 80 Ljungby, Zweden
www.electroluxprofessional.com

Referenties

• Commerciële keukenapparatuur - Electrolux Professional Noord-Amerika

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Electrolux WE170P (914535315) Handleiding

Beschikbare talen
