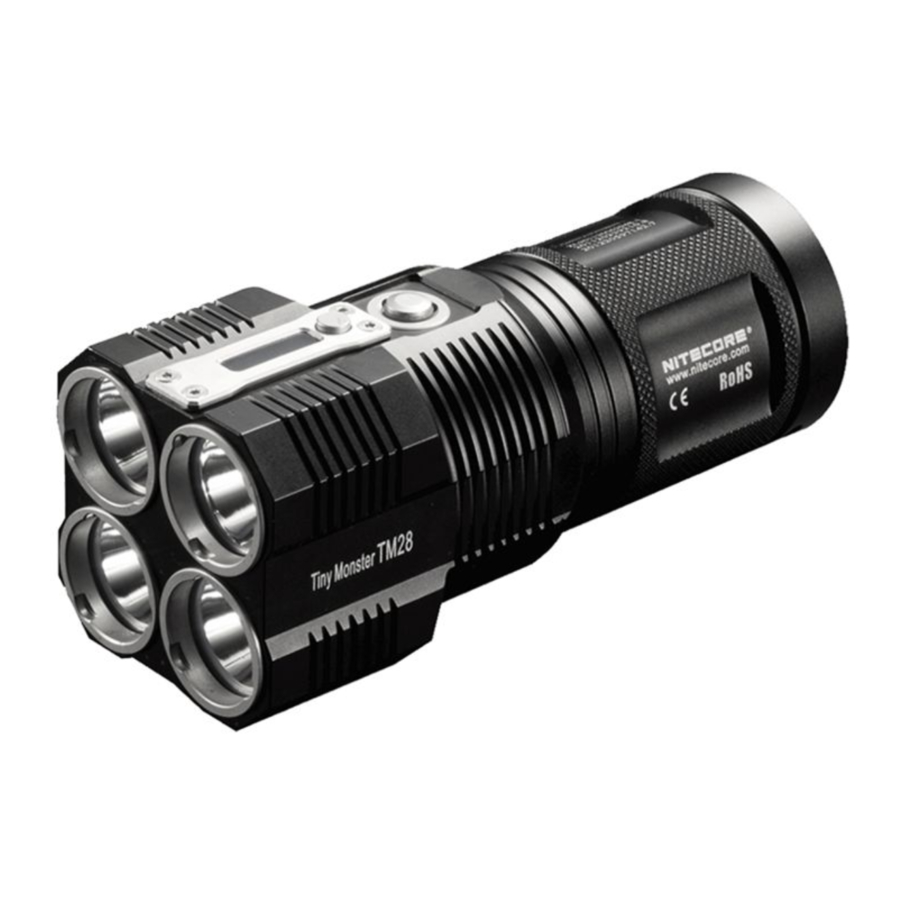

Nitecore TM28 - 6000 lumen zaklamp handleiding

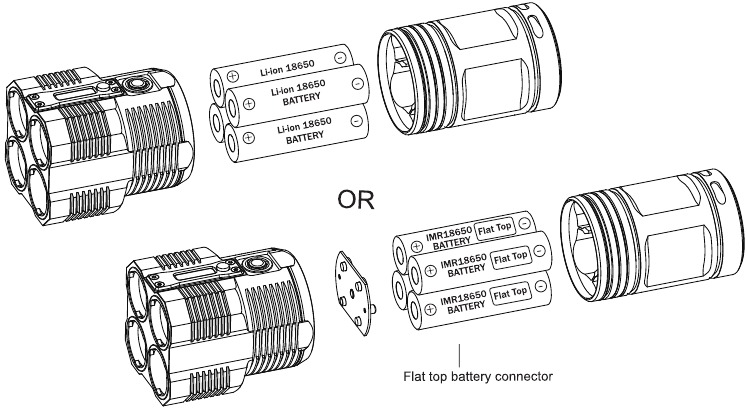

Batterij installatie

Plaats vier 18650 Li-ion of vier 18650 IMR batterijen met de positieve pool in de juiste richting, zoals weergegeven in het onderstaande diagram. Wanneer u 18650 batterijen met platte bovenkant gebruikt, zorg er dan voor dat de connector voor de batterij met platte bovenkant op de positieve pool van de batterijen is geplaatst.

Het is van cruciaal belang om ervoor te zorgen dat IMR-batterijen correct worden geïnstalleerd zoals aangegeven. Het achterstevoren plaatsen van deze batterijen vormt een aanzienlijk risico op kortsluiting, wat op zijn beurt kan leiden tot verbranding of explosie.

1. Plaats batterijen met de polariteit in de juiste richting, zoals aangegeven aan de binnenkant van het batterijcompartiment. Verkeerd geplaatste batterijen maken het product onbruikbaar en vormen een risico op kortsluiting.
2. Wanneer u IMR-batterijen met platte bovenkant gebruikt, zorg er dan voor dat de connector voor de batterij met platte bovenkant bovenop de positieve pool is geplaatst.
3. Het wordt niet aanbevolen om het product te gebruiken met minder dan 4 x 18650 batterijen, dit kan ervoor zorgen dat het product niet goed functioneert en de levensduur van de batterij verkort.
4. Gebruik geen batterijen van verschillende merken/types en verschillende capaciteit door elkaar.

FL1 STANDARD	TURBO	HIGH	MID	LOW	UItralow	Strobe	SOS	Beacon
	6000 LUMENS	2300 LUMENS	1000 LUMENS	320 LUMENS	2 LUMENS	6000 LUMENS	6000 LUMENS	6000 LUMENS
	*45 min	*2 h	4h 30min	11h 15min	1000h
	655m	420m	270m	153m	12m
	107200cd	44100cd	18400 cd	5900cd	36 cd
	1m(Impact Resistant)
	IPX8, 2m (Waterproof AND Submersible)

LET OP: De vermelde gegevens zijn gemeten in overeenstemming met de internationale testnormen voor zaklampen ANSI/NEMA FL1, met behulp van 4 x IMR18650 batterijen (3,7V, 3100mAh) onder laboratoriumomstandigheden. De gegevens kunnen in de praktijk variëren als gevolg van verschillend batterijgebruik of omgevingsomstandigheden.
* De gebruiksduur voor de Turbo en High modus is het testresultaat voordat de temperatuurregeling start.

FL1 STANDARD	TURBO	HIGH	MID	LOW	UItralow	Strobe	SOS	Beacon
	4500 LUMENS	2300 LUMENS	1000 LUMENS	320 LUMENS	2 LUMENS	4500 LUMENS	4500 LUMENS	4500 LUMENS
	*1h	*2 h 15min	5h	14h 30min	1000h
	600m	420m	270m	153m	12m
	90000cd	44100cd	18400 cd	5900cd	36cd
	1m(Impact Resistant)
	IPX8, 2m (Waterproof AND Submersible)

LET OP: De vermelde gegevens zijn gemeten in overeenstemming met de internationale testnormen voor zaklampen ANSI/NEMA FL1, met behulp van 4 x Li-ion 18650 batterijen (3,7V, 3400mAh) onder laboratoriumomstandigheden. De gegevens kunnen in de praktijk variëren als gevolg van verschillend batterijgebruik of omgevingsomstandigheden.
* De gebruiksduur voor de Turbo en High modus is het testresultaat voordat de temperatuurregeling start.

* Het gebruik van de 6000 lumen Turbo: Alle 18650 batterijen moeten geschikt zijn voor een ontlaadstroom van minimaal 8A per stuk, of gebruik het product met de NITECORE NBP68HD batterijpack. Het wordt aanbevolen om het product te gebruiken met NITECORE protected IMR 18650 3100mAh (For TM28).

Kenmerken

• Oplaadbare zoeklicht, 5 helderheidsniveaus en 3 speciale functies
• Maximale output tot 6000 lumen en gebruiksduur tot 1000 uur
• Multifunctioneel OLED-scherm biedt real-time operationele gegevens
• Ingebouwde PDOT zorgt voor extreme reflectorprestaties
• Intelligent laadcircuit, geavanceerde temperatuurregeling om oververhitting te voorkomen
• Dubbelpolige enkele schakelaar biedt toegang tot alle functies
• Ingebouwde stroomindicator geeft de resterende batterijcapaciteit aan
• Ingebouwde statiefaansluiting
• Minerale optische lens met anti-reflecterende coating
• Retentieringen beschermen de kerncomponenten tegen schade
• Staande achterkant

Specificaties

Batterijopties

Type	Afmetingen	Nominaal voltage	Compatibiliteit	Oplaadbaar	Mag niet worden gebruikt met CR123 of RCR123 batterijen.
NITECORE 18650 3100mAh (Voor TM28)	18650	3.7V	Aanbevolen	Ja
Li-ion	18650	3.7V	Aanbevolen	Ja
IMR	18650	3.6V/3.7V	Ja	Ja
NBP68HD battery pack	Batt Pack	3.7V	Aanbevolen	Ja

Gebruiksaanwijzing

Let op: Dit product maakt gebruik van een tweetraps aan/uit-schakelaar, de toegang tot de verschillende functies is afhankelijk van de mate waarin de schakelaar wordt ingedrukt.

Batterij selectie

Bij elke batterij-installatie verschijnt er een batterijselectieprompt op het OLED-scherm. Selecteer het juiste batterijtype door op de schermschakelaar te drukken en druk op de aan/uit-schakelaar om te bevestigen:

1. Li-ion. Reguliere oplaadbare li-ionbatterijen die een maximale output van 4500 lumen mogelijk maken.
2. IMR. Li-ionbatterijen met hoge ontlading die een maximale output van 6000 lumen mogelijk maken.
3. Batt Pack. NBP68HD, optioneel batterijpakket dat een maximale output van 6000 lumen mogelijk maakt.

Als er gedurende 10 seconden na de batterij-installatie geen actie wordt ondernomen, gaat het OLED-scherm naar de stand-by modus.

Het juiste batterijtype moet worden geselecteerd bij de batterij-installatie. Het instellen van het batterijtype op IMR tijdens het gebruik van reguliere 18650 li-ionbatterijen kan ertoe leiden dat het product niet meer werkt bij het overschakelen naar turbo (wanneer OLED 6000 lumen laat zien).

Oplossing: Installeer de batterijen opnieuw en selecteer het juiste batterijtype wanneer hierom wordt gevraagd. Om de beste gebruikerservaring te garanderen, wordt aanbevolen om NITECORE IMR18650-batterijen te gebruiken.

AAN/UIT

Als het licht is uitgeschakeld, wordt het licht ingeschakeld door de aan/uit-schakelaar gedeeltelijk of helemaal naar beneden te drukken. Druk de schakelaar weer helemaal naar beneden om het licht uit te schakelen.

Modi

De TM28 wordt geleverd met 2 modi:

• Dagelijkse modus: Deze modus heeft 4 helderheidsniveaus, druk de schakelaar gedeeltelijk naar beneden om het licht in de dagelijkse modus in te schakelen, door de schakelaar herhaaldelijk gedeeltelijk naar beneden te drukken, wordt de helderheid door Ultralow-Low-Mid-High gecyceld, deze modus heeft een geheugenfunctie.
• Zoekmodus: Deze modus heeft 2 helderheidsniveaus, druk de aan/uit-schakelaar helemaal naar beneden om het licht in de zoekmodus in te schakelen, door de schakelaar gedeeltelijk naar beneden te drukken, wordt de helderheid door High-Turbo gecyceld. U kunt ook de schakelaar helemaal ingedrukt houden om het licht op "Turbo" in te schakelen, door de schakelaar los te laten, wordt het licht uitgeschakeld.

Speciale functies

Als het licht is ingeschakeld, drukt u de schakelaar twee keer snel achter elkaar in om de stroboscoop te activeren. Druk de schakelaar herhaaldelijk gedeeltelijk naar beneden om door Strobe-SOS-Beacon te bladeren, druk de schakelaar helemaal naar beneden om het licht uit te schakelen.

OLED scherm

Dit product heeft een ingebouwd OLED-scherm dat real-time operationele gegevens biedt:

1. Wanneer het licht is ingeschakeld op niveau 1-5, wordt een reeks datasets weergegeven in de volgorde van helderheidsniveau-batterijspanning-batterijniveau-resterende gebruiksduur-bedrijfstemperatuur-stand-by, met een vertraging van 1,8 seconden voordat de volgende dataset op het scherm verschijnt.
2. Wanneer een van de speciale functies wordt gebruikt, wordt de naam van de functie weergegeven.

Demonstratie modus

Wanneer u de stand-by modus activeert, houdt u tegelijkertijd de schermschakelaar en de aan/uit-schakelaar ingedrukt om de demonstratiemodus te activeren. In de demonstratiemodus doorloopt het OLED-scherm de verschillende berichten van de TM28. Druk gewoon op een knop om de demonstratiemodus te verlaten.

Vergrendeling

Als het licht is ingeschakeld, houdt u de schakelaar 1 seconde ingedrukt om de vergrendelingsmodus te activeren. Dit is ontworpen om onbedoelde activering te voorkomen. Om te ontgrendelen, houdt u de schakelaar nogmaals 1 seconde ingedrukt. Batterijen gaan naar verwachting 12 maanden mee in de vergrendelingsmodus.
Let op: Wanneer het product gedurende langere tijd onbeheerd wordt achtergelaten, is het raadzaam om de achterklep los te draaien.

Stroomtips

Wanneer het product is ingeschakeld, knippert de ingebouwde stroomindicator onder de schakelaar om de resterende batterij aan te geven:

1. Wanneer de batterijen vol zijn, blijft de indicator branden.
2. Wanneer de batterijen 50% bereiken, knippert de indicator één keer per 2 seconden.
3. Wanneer de batterijen 10% bereiken, knippert de indicator snel.

Let op:

1. Wanneer het product is uitgeschakeld, drukt u op de schermschakelaar en de batterijspanningsinformatie wordt 10 seconden weergegeven.
2. Dit product bevat een spanningsgevoelige beveiligingsfunctie, wanneer de spanning onder een bepaalde drempel daalt, zal de output geleidelijk afnemen tot het laagste niveau; Wanneer de spanning onder 3V daalt, wordt het product uitgeschakeld om de batterijen te beschermen.

Opladen

Om het laadproces te starten, sluit u de oplaadpoort aan op een stopcontact met de meegeleverde adapter:

1. Opladen bezig: "charging..." (bezig met opladen...) verschijnt op het OLED-scherm, de stroomindicator knippert één keer per halve seconde.
2. Laad anomalie (beschadigde batterijen/geen batterijen aanwezig): "Error" (fout) verschijnt op het OLED-scherm, de stroomindicator knippert snel. Dit geeft meestal aan dat er geen batterij is, incompatibele of beschadigde batterijen, of dat platte batterijen zijn geïnstalleerd zonder de batterijconnector.
3. Opladen voltooid: "Chg. Finished" (Opladen voltooid) verschijnt op het OLED-scherm, de stroomindicator blijft branden.
4. Laadduur: Het volledig opladen van vier 18650-batterijen duurt ongeveer 7 uur.

Temperatuurregeling

De warmte die door de LED's wordt gegenereerd, kan aanzienlijk zijn, langdurig gebruik op "Turbo"-niveau verhoogt de bedrijfstemperatuur aanzienlijk. Daarom wordt het niet aanbevolen om "Turbo" gedurende langere tijd te gebruiken. De TM28 heeft temperatuurregeling, wanneer de bedrijfstemperatuur 60°Celsius bereikt (maximale verdraagbare temperatuur door de menselijke huid), verlaagt de TM28 automatisch zijn output om te voorkomen dat de temperatuur stijgt.
Let op: Dompel het product niet onder in water of een andere vloeistof wanneer het voldoende warmte heeft gegenereerd, dit veroorzaakt drukverschillen en verhoogt het risico op waterschade aanzienlijk.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Nitecore TM28 - 6000 lumen zaklamp handleiding
