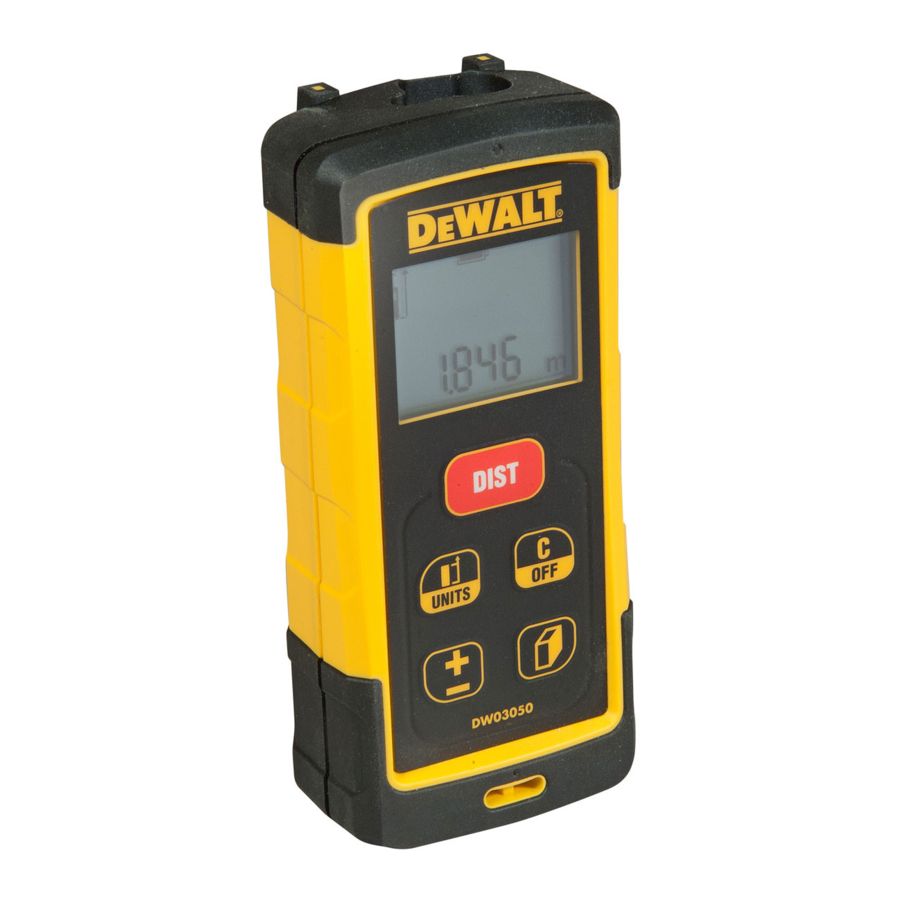

Dewalt DW03050 - Laser Afstandsmeter Handleiding
Instrument Instellen
Introductie
De veiligheidsinstructies en de gebruikershandleiding moeten zorgvuldig worden doorgenomen voordat het product voor de eerste keer wordt gebruikt.
De persoon die verantwoordelijk is voor het product moet ervoor zorgen dat alle gebruikers deze aanwijzingen begrijpen en naleven.
De gebruikte symbolen hebben de volgende betekenis:
Geeft een potentieel gevaarlijke situatie of een onbedoeld gebruik aan dat, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.
Geeft een potentieel gevaarlijke situatie of een onbedoeld gebruik aan dat, indien niet vermeden, kan leiden tot licht letsel en/of aanzienlijke materiële, financiële en milieuschade.
Belangrijke paragrafen die in de praktijk moeten worden nageleefd, omdat ze het mogelijk maken het product op een technisch correcte en efficiënte manier te gebruiken.

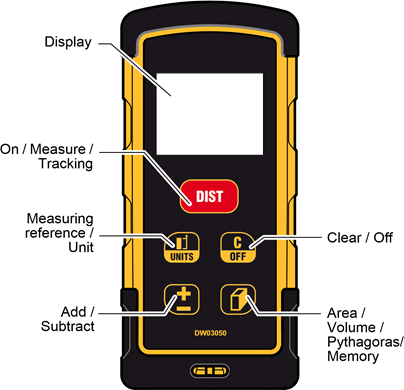

Overzicht

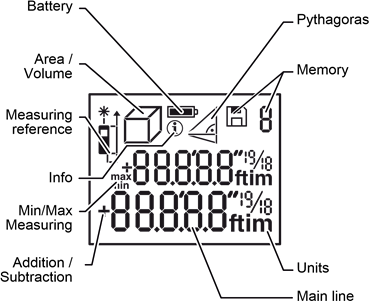

Display
Batterijen plaatsen
Gebruik geen zink-koolstof batterijen om een betrouwbaar gebruik te garanderen. Vervang de batterijen wanneer het batterijsymbool knippert.
Operaties
Aan/UIT zetten
Wissen
Laatste actie ongedaan maken.
Berichtcodes
Als het info-icoon met een nummer verschijnt, volg dan de instructies in de sectie "Berichtcodes" op.
Voorbeeld:

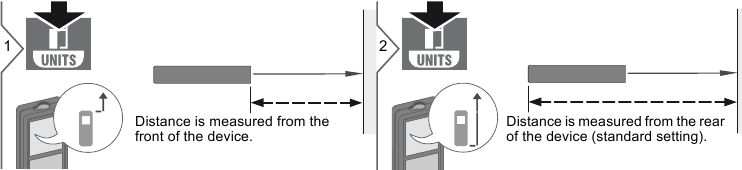

Meetreferentie aanpassen
Afstandseenheid instellen
Meetfuncties

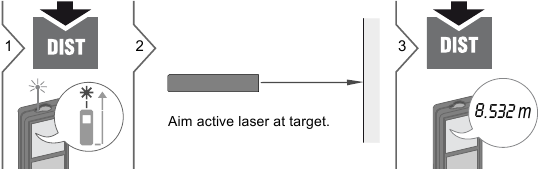

Enkele afstand meten
Doeloppervlakken: Meetfouten kunnen optreden bij het meten op kleurloze vloeistoffen, glas, piepschuim of semi-permeabele oppervlakken, of bij het richten op hoogglans oppervlakken. Op donkere oppervlakken neemt de meettijd toe.

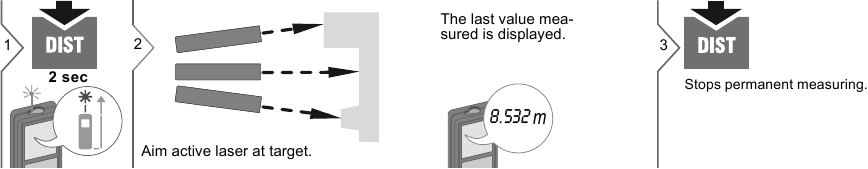

Permanent meten

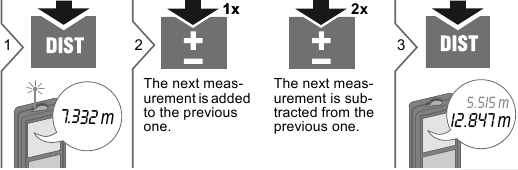

Optellen / Aftrekken
Het resultaat wordt weergegeven in de hoofdlijn en de gemeten waarde erboven. Dit proces kan zo vaak als nodig worden herhaald. Hetzelfde proces kan worden gebruikt voor het optellen of aftrekken van oppervlakken of volumes.

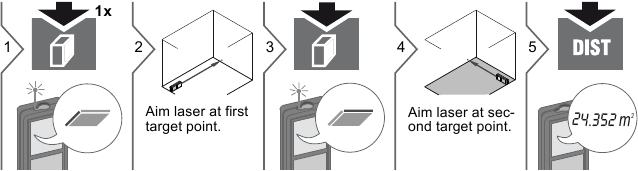

Oppervlakte
Het resultaat wordt weergegeven in de hoofdlijn en de gemeten waarde erboven.

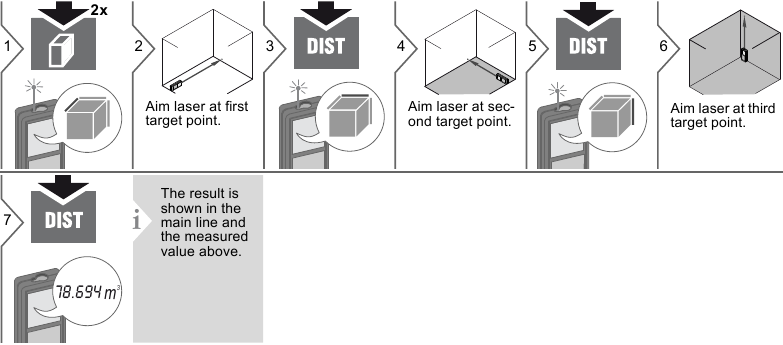

Volume

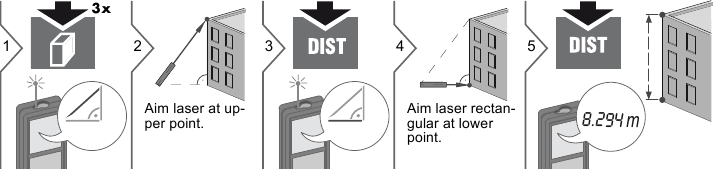

Pythagoras (2-punts)
Het resultaat wordt weergegeven in de hoofdlijn en de gemeten afstand erboven. Door de meetknop 2 seconden in te drukken in de functie, wordt automatisch de Minimum- of Maximummeting geactiveerd.

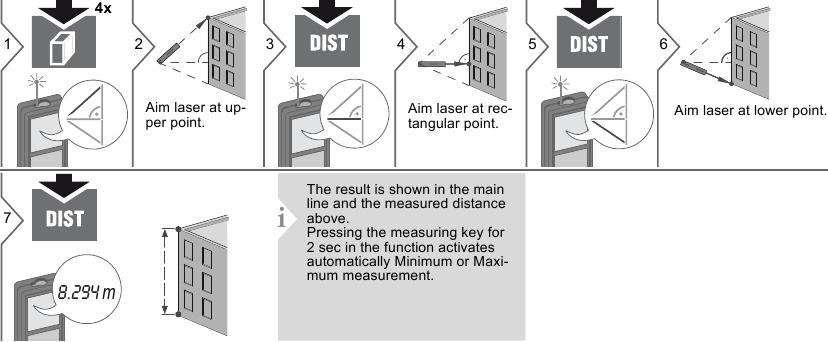

Pythagoras (3-punts)

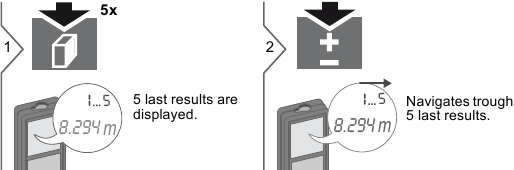

Geheugen (5 laatste resultaten)
Technische gegevens
| Afstandmeting | |
| Typische meettolerantie* | ± 1.5 mm / 0.06 in ** |
| Bereik bij doelplaat | 50 m / 164 ft |
| Typisch bereik* | 40 m / 132 ft |
| Bereik bij ongunstige omstandigheden*** | 35 m / 115 ft |
| Kleinste weergegeven eenheid | 1 mm / 1/16 in |
| Ø laserpunt op afstanden | 6 / 30 mm (10 / 50 m) |
| Algemeen | |
| Laserklasse | 2 |
| Lasertype | 635 nm, < 1 mW |
| Straaldivergentie | 0.16 x 0.6 mrad |
| Impulsduur | 0.2 x 10-9s - 0.8 x 10-9s |
| Beschermingsklasse | IP54 (stof- en spatwaterdicht) |
| Autom. laseruitschakeling | na 90 s |
| Autom. stroomuitschakeling | na 180 s |
| Batterijduur (2 x AAA) | tot 3000 metingen |
| Afmeting (H x D x B) | 120.5 x 55 x 33.7 mm 4.7 x 2.2 x 1.3 in |
| Gewicht (met batterijen) | 127 g / 4.48 oz |
| Temperatuurbereik: | |
| -25 tot 70°C -13 tot 158°F |
| 0 tot 40°C 32 tot 104°F |
| Functies | |
| Afstand meten | ja |
| Permanente meting | ja |
| Optellen/Aftrekken | ja |
| Oppervlakte | ja |
| Volume | ja |
| Pythagoras | 2-punts, 3-punts |
| Geheugen | 5 resultaten |
* geldt voor 100% doelreflectiviteit (wit geschilderde muur), lage achtergrondverlichting, 25 ºC
** Toleranties gelden van 0.05 m tot 10 m met een betrouwbaarheidsniveau van 95%. De maximale tolerantie kan verslechteren tot 0.15 mm/m tussen 10 m en 30 m en tot 0.2 mm/m voor afstanden boven 30 m
*** geldt voor 100% doelreflectiviteit, achtergrondverlichting van ongeveer 30'000 lux
Foutcodes
Als het bericht Error (Fout) niet verdwijnt na herhaaldelijk inschakelen van het apparaat, neem dan contact op met de dealer.
Als het bericht InFo verschijnt met een nummer, druk dan op de Clear (Wissen) -knop en neem de volgende instructies in acht:
| Nr. | Oorzaak | Correctie |
| 204 | Reken error (fout) | Voer de meting opnieuw uit. |
| 252 | Temperatuur te hoog | Laat het apparaat afkoelen. |
| 253 | Temperatuur te laag | Warm het apparaat op. |
| 255 | Ontvangen signaal te zwak, meettijd te lang | Verander het doeloppervlak (bijv. wit papier). |
| 256 | Ontvangen signaal te hoog | Verander het doeloppervlak (bijv. wit papier). |
| 257 | Te veel achtergrondlicht | Schaduw doelgebied. |
| 258 | Meting buiten het meetbereik | Correct bereik. |
| 260 | Laserstraal onderbroken | Herhaal de meting. |
Verzorging
- Reinig het apparaat met een vochtige, zachte doek.
- Dompel het apparaat nooit onder in water.
- Gebruik nooit agressieve schoonmaakmiddelen of oplosmiddelen.
Garantie
Europa:
- 30 dagen niet-goed-geld-terug garantie
- Een jaar gratis service
- Een jaar volledige garantie
Gedetailleerde informatie is beschikbaar op internet op www.2helpU.com.
Noord Amerika:
- Drie jaar beperkte garantie
- Een jaar gratis service
- 90 dagen geld terug garantie
Gedetailleerde informatie is beschikbaar op internet op www.dewalt.com.
Safety Instructions
De persoon die verantwoordelijk is voor het instrument moet ervoor zorgen dat alle gebruikers deze aanwijzingen begrijpen en naleven.
Areas of responsibility
Verantwoordelijkheden van de fabrikant van de originele apparatuur:
Europa:
DEWALT
D-65510 Idstein, Germany
www.2helpU.com
www.dewalt.eu
Noord-Amerika:
DEWALT Industrial Tool Co.
Baltimore, MD21286, USA
Voor service, bel 1-800-4-DEWALT.
www.dewalt.com
Het bovenstaande bedrijf is verantwoordelijk voor het leveren van het product, inclusief de gebruikershandleiding in een volledig veilige staat.
Het bovenstaande bedrijf is niet verantwoordelijk voor accessoires van derden.
Verantwoordelijkheden van de persoon die de leiding heeft over het instrument:
- De veiligheidsinstructies op het product en de instructies in de gebruikershandleiding begrijpen.
- Bekend zijn met de lokale veiligheidsvoorschriften met betrekking tot ongevallenpreventie.
- Voorkom altijd toegang tot het product door onbevoegd personeel.
Permitted use
- Afstanden meten
- Hellingsmeting
Prohibited use
- Het product gebruiken zonder instructie
- Gebruik buiten de aangegeven grenzen
- Deactivering van veiligheidssystemen en verwijdering van verklarende en gevarenlabels
- Het openen van de apparatuur met behulp van gereedschap (schroevendraaiers, enz.)
- Het uitvoeren van modificatie of conversie van het product
- Gebruik van accessoires van andere fabrikanten zonder uitdrukkelijke goedkeuring
- Opzettelijk verblinden van derden; ook in het donker
- Onvoldoende veiligheidsmaatregelen op de meetlocatie (bijv. bij het meten op wegen, bouwplaatsen, enz.)
- Opzettelijk of onverantwoordelijk gedrag op steigers, bij het gebruik van ladders, bij het meten in de buurt van machines die draaien of in de buurt van delen van machines of installaties die onbeschermd zijn
- Direct in de zon richten
Hazards in use
Let op voor onjuiste metingen als het instrument defect is of als het is gevallen of is misbruikt of gewijzigd. Voer periodieke testmetingen uit.
Vooral nadat het instrument is blootgesteld aan abnormaal gebruik, en voor, tijdens en na belangrijke metingen.
Probeer nooit het product zelf te repareren. Neem in geval van schade contact op met een plaatselijke dealer.
Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.
Limits of use
Raadpleeg het hoofdstuk "Technische gegevens".
Het apparaat is ontworpen voor gebruik in gebieden die permanent bewoonbaar zijn voor mensen. Gebruik het product niet in explosiegevaarlijke gebieden of in agressieve omgevingen.
Disposal
Lege batterijen mogen niet bij het huisvuil worden gegooid. Zorg voor het milieu en breng ze naar de inzamelpunten die zijn ingericht in overeenstemming met de nationale of lokale voorschriften.
Het product mag niet bij het huisvuil worden gegooid.
Voer het product op de juiste manier af in overeenstemming met de nationale voorschriften die in uw land van kracht zijn.
Houd u aan de nationale en landspecifieke voorschriften.
Productspecifieke behandeling en afvalbeheer kunnen worden gedownload van onze homepage.
Electromagnetic Compatibility (EMC)
Het apparaat voldoet aan de strengste eisen van de relevante normen en voorschriften.
Toch kan de mogelijkheid van het veroorzaken van storingen in andere apparaten niet volledig worden uitgesloten.
Laser classification
Het apparaat produceert zichtbare laserstralen, die worden uitgezonden door het instrument: Het is een laserproduct van klasse 2 in overeenstemming met:
- IEC60825-1: 2007 „Radiation safety of laser products"
Laser Class 2 products:
Staar niet in de laserstraal en richt deze niet onnodig op andere mensen. Oogbescherming wordt normaal gesproken geboden door afweerreacties, waaronder de knipperreflex.
Direct in de straal kijken met optische hulpmiddelen (bijv. verrekijkers, telescopen) kan gevaarlijk zijn.
In de laserstraal kijken kan gevaarlijk zijn voor de ogen.
Labelling
Bevestig de lasersticker (a) van uw landstaal.
References
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Dewalt DW03050 - Laser Afstandsmeter Handleiding
