Product Introductie

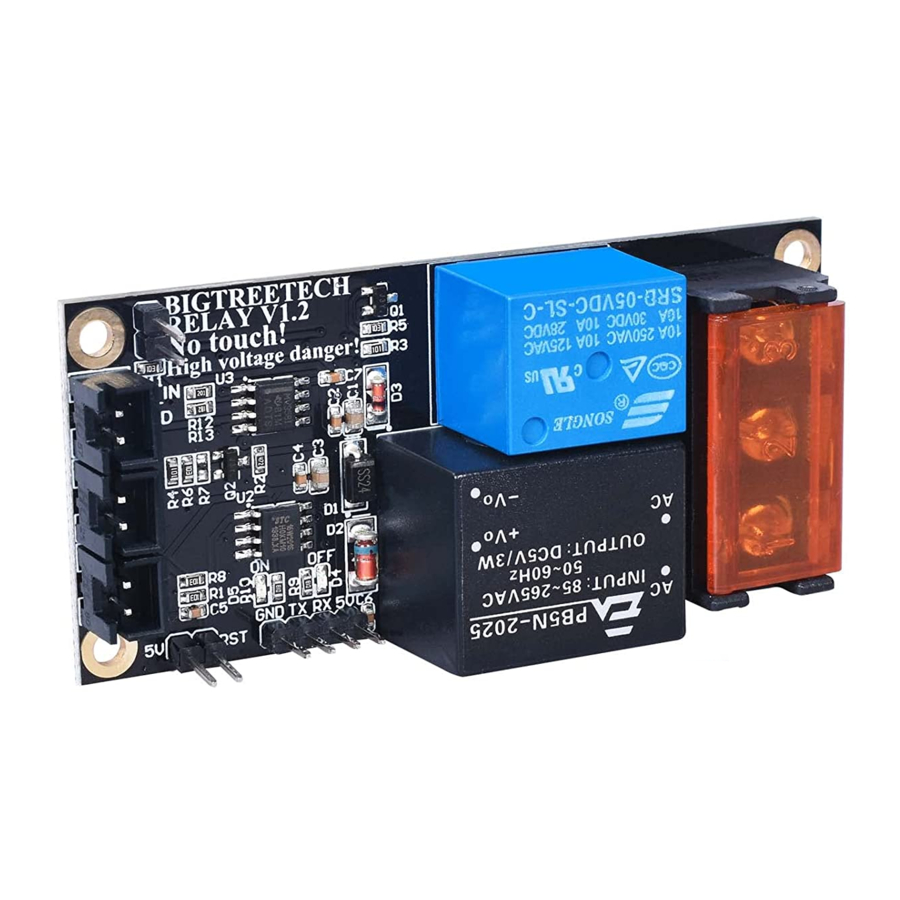

BIGTREETECH Relay V1.2 is een upgrade van de originele (BIGTREETECH V1.0). Na de upgrade is een kleine MCU aan de module toegevoegd om de module beter bestuurbaar en stabieler te maken. Daarnaast hebben we ook een kortsluitdetectiecircuit toegevoegd. Na het aansluiten van de 5V en GND op het moederbord aan de module, zal de module bij een 5V kortsluiting onmiddellijk worden uitgeschakeld om schade aan het moederbord en het risico op brand door kortsluiting te voorkomen.

De module schakelt automatisch de stroom uit na het printen, wat zeer energiebesparend en milieuvriendelijk is. Het vermindert ook het risico dat de printer ingeschakeld blijft na het printen.

Product Parameters

AC ingangsspanning: 85V/AC – 265V/AC
Logische ingangsspanning: 3.3V – 5V
Ondersteuning voor Hervatten van Printen tijdens Stroomuitval
Ondersteuning voor stroomuitvaldetectie
Ondersteuning voor kortsluitdetectie
Programmeerbaar

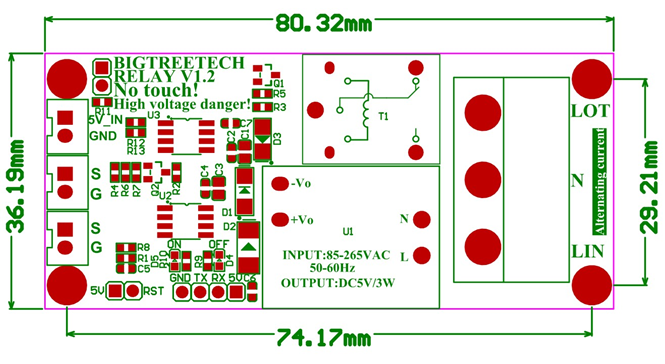

Maattekening

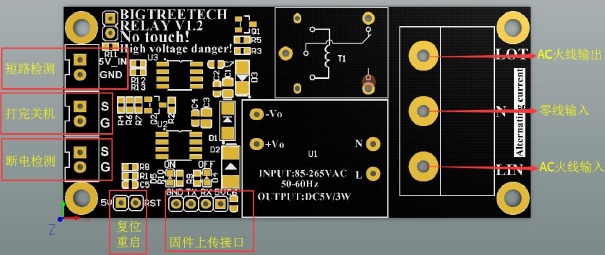

Bedradingsschema

Instructies voor de kortsluitdetectiefunctie:

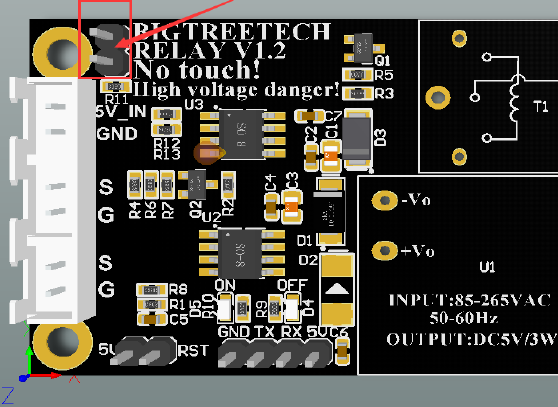

Bij gebruik van de kortsluitdetectiefunctie is het noodzakelijk om de twee pinnen te verbinden met de kortsluitkap (zoals weergegeven in de onderstaande afbeelding). Als u de kortsluitdetectiefunctie niet wilt gebruiken, verwijder dan de kortsluitkap.

Functiebeschrijving

P3.2 is de pin om het uitschakelsignaal te beoordelen

P5.5 is de relaisbesturingspin

P3.3 is de kortsluitdetectiepin

P5.4 is de reset- en herstartpin

P3.0 en P3.1 zijn firmware-uploadpinnen

Firmware Wijzigingsmethode

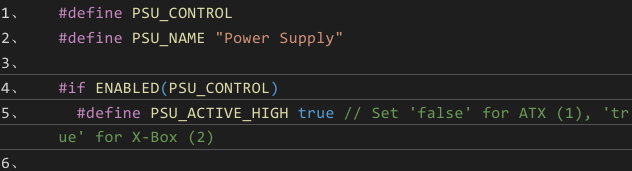

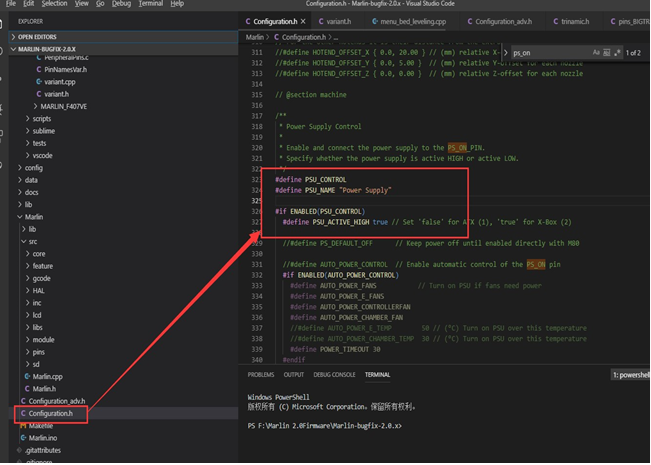

Open het Configuration.H bestand in de firmware en zoek naar

Zoals hierboven weergegeven, verwijdert u het vorige masker "//", zoals hieronder:

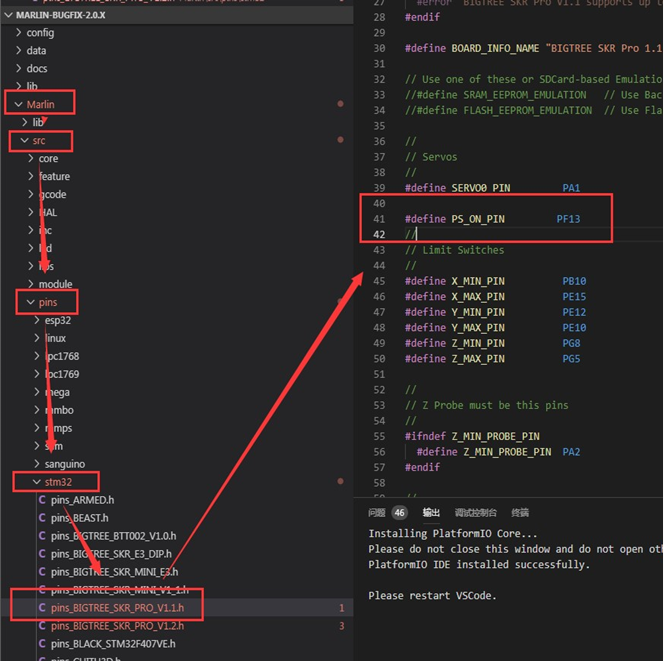

Neem SKR-PRO-V1.1 als voorbeeld, open het pins_BIGTREE_SKR_PRO_V1.1.H bestand in de volgorde zoals weergegeven in de afbeelding, zoek vervolgens "#define PS_ON_PIN PF13" in het bestand en verwijder het vorige masker "//". PF13 is de uitschakelsignaalpin, die naar eigen behoefte kan worden gewijzigd, zoals weergegeven in de afbeelding:

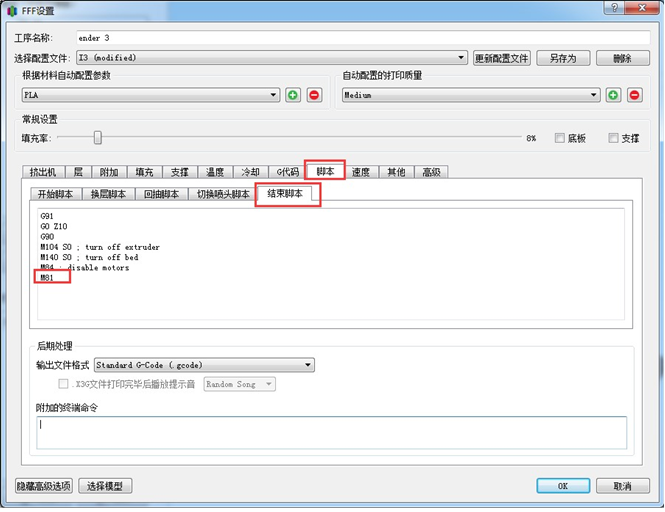

Voor de wijzigingsmethode van de slicing software, neem "Simplify3D" als voorbeeld, open de Simplify3D slicing software en open vervolgens de printinstelling interface, voeg "M81" toe aan het einde van het eindscript zoals hieronder:

Opmerkingen

Het bedradingsproces moet worden uitgevoerd onder de voorwaarde van stroomuitval;
Let bij het bedraden op het teken op de module en het bedradingsschema van de instructie. Alleen als de draad exact goed is, kan deze van stroom worden voorzien;
De onderkant van de Relay V1.0 module moet ver verwijderd zijn van water, metaal en andere geleiders om kortsluiting en elektrische schokken te voorkomen die ongevallen kunnen veroorzaken;
Raak de draad en de Relay V1.0 module niet aan om elektrische schokken te voorkomen;
Zorg ervoor dat u een isolatiebehandeling uitvoert bij gebruik om elektrische schokken te voorkomen;
Zorg er bij het bedraden voor dat het draadcontact voldoende is, vermijd slecht contact;
AC ingangsspanning ondersteuning: 125V/AC-250V/AC 50-60Hz;
Ons bedrijf is niet verantwoordelijk voor enig ongeval veroorzaakt door het niet opvolgen van de instructies of tekeningen.
