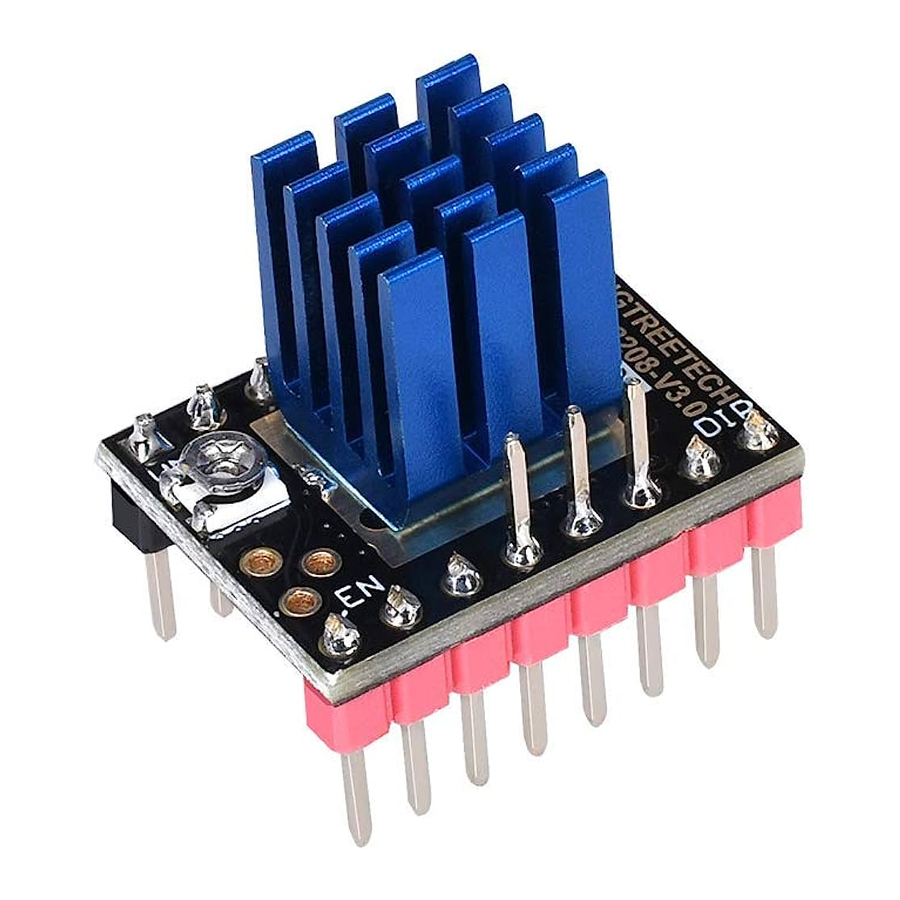

BIGTREETECH TMC2208 V3.0 - Handleiding stappenmotordriver

Inhoud

1 Parameterbeschrijving
2 Werkingsmodus en potentiometer beschrijving
3 Potentiometer regulatie instructies
4 Firmware wijzigingsinstructies
5 Download handleiding
6 In andere talen

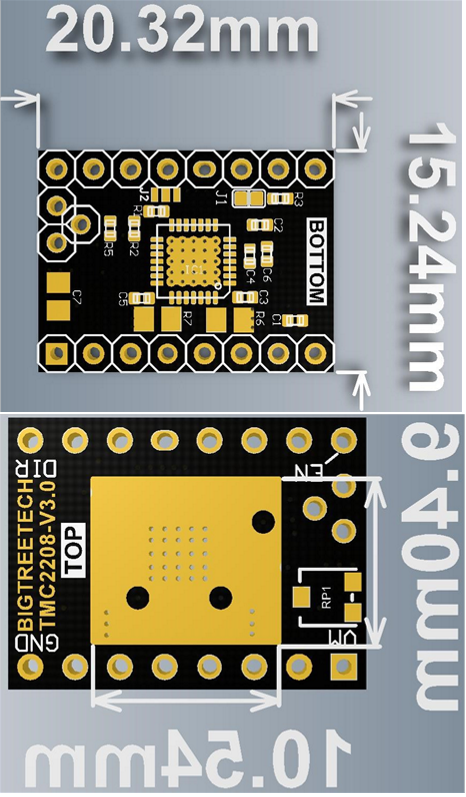

Parameterbeschrijving

Ingebouwde aandrijfstroom power tube 1.2A, piek stroom 2A

256 microstappen per volledige stap

Interpolatie van lagere input resoluties

stealthChop2 - voor stille positionering

spreadCycle - voor hoge snelheid en hoge dynamiek

Low RDSon LS 280mΩ & HS 290mΩ (typ. bij 25°C)

Voltage Range 12V/24VDC

Single Wire UART voor geavanceerde configuratie opties

Integrated Pulse Generator voor standalone beweging

Werkingsmodus en potentiometer beschrijving

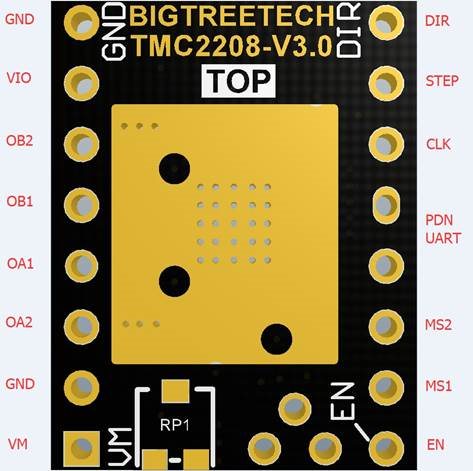

STEP/DIRmode:

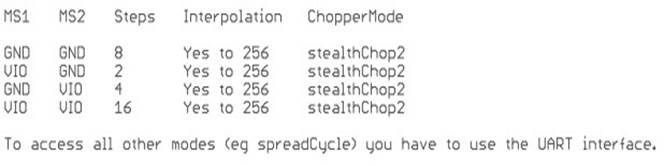

Keuze van werkingsmodus: MS1、MS2:

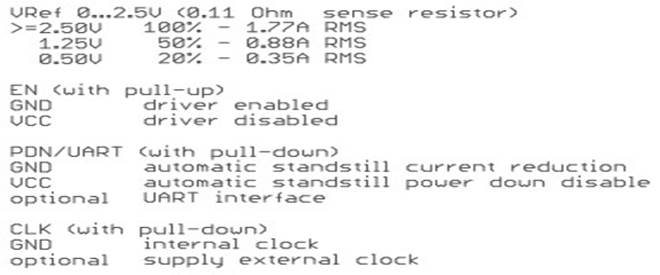

Werkstroom Referentie:

UART mode:
Let op: TMC2208 v3.0 heeft twee modi vanuit de fabriek: step / dir en UART modus.
Klanten kunnen kiezen op basis van hun eigen behoeften.

De gebruiker die de step / dir modus driver aanschaft, dient de volgende hardwarematige handelingen uit te voeren op de driver module alvorens te bedraden (de gebruiker die de UART modus driver aanschaft heeft geen lasbewerkingen nodig):

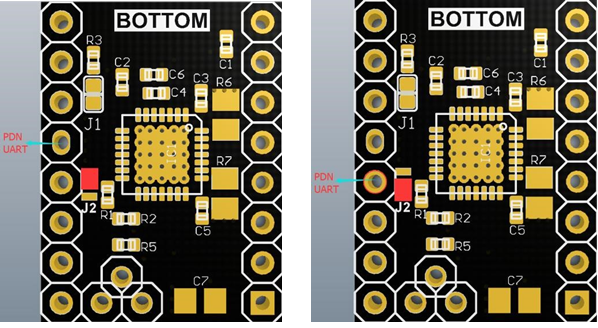

Las J2 zoals weergegeven in het paarse gebied, en zet de driver in UART modus.

De voordelen van UART modus:

Motorstroom kan willekeurig worden ingesteld door firmware.
Micro-stappen kunnen willekeurig worden ingesteld door firmware (tot 256 daadwerkelijke micro-stappen);
De daadwerkelijke en geïnterpoleerde microstappen kunnen worden gecombineerd om een maximaal koppel te bereiken.
Firmware kan dynamisch stappenmotoren schakelen tussen stealthChop2 en spreadCycle modi via UART.
Wanneer de motor niet beweegt, kan de stand-by stroom van de motor dynamisch worden verminderd (via UART).

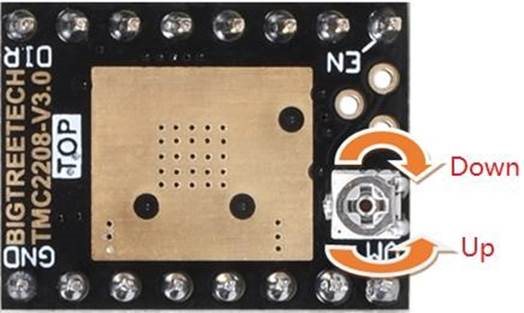

Potentiometer regulatie instructies

Potentiometer met de klok mee draaien - Vermindert Vref, waardoor de stroom wordt verminderd;

Potentiometer tegen de klok in draaien - Verhoogt Vref, waardoor de stroom toeneemt.

De nauwkeurige spanning van Vref kan alleen worden gemeten wanneer het moederbord wordt gevoed met 12V of 24V spanning.

Het bereik van de Vref-waarde: standaardwaarde: 1V (+0.2); MAX: 2V; MIN: 0V;

Roterende potentiometer mag niet te veel kracht gebruiken om onomkeerbare schade aan de potentiometer te voorkomen; wanneer de rotatie tegen de klok in het maximum bereikt, zal deze, als deze blijft draaien, het minimum worden; evenzo, wanneer de rotatie met de klok mee het minimum bereikt, zal deze, als deze blijft draaien, het maximum worden.

Firmware wijzigingsinstructies

Firmware (marlin-bugfix-2.0)

BIGTREETECH SKR V1.3 als voorbeeld:

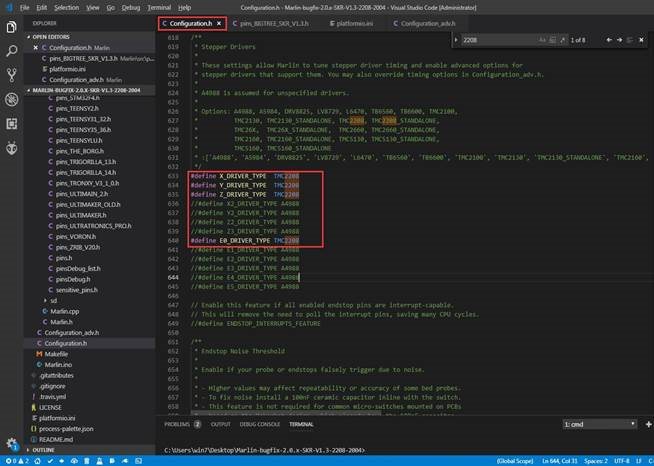

Configuration.h bestanden

TMC2208 - betekent dat u SilentStepStick wilt bedienen via UART.

TMC2208_STANDALONE - gebruikt geen UART besturing maar STEP/DIR.

TMC2208 SilentStepStick, met andere woorden plug and play.

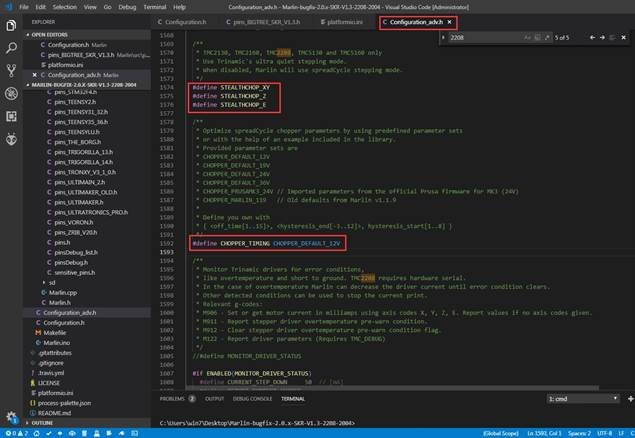

Configuration_adv.h bestanden

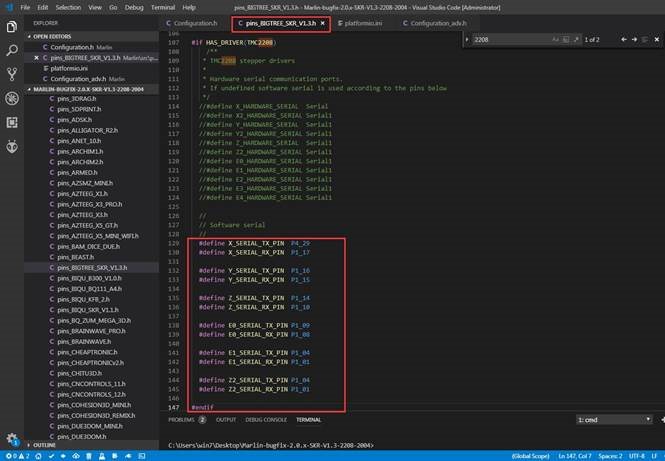

Pins_BIGTREE_SKR_V1.3.h bestand

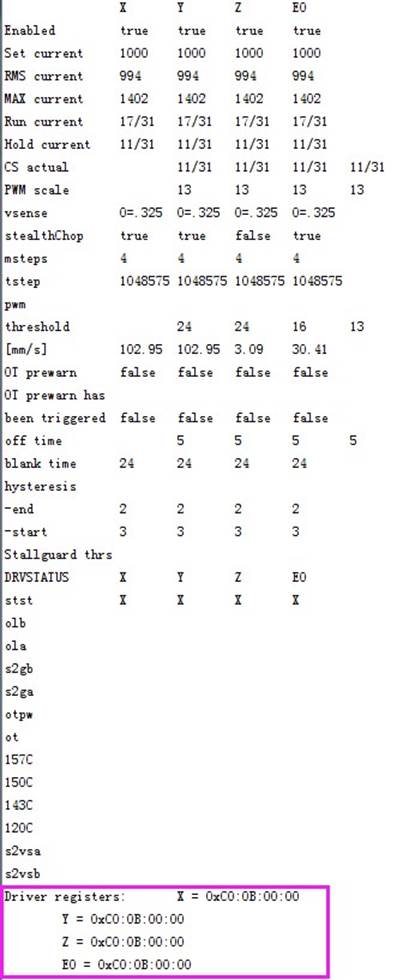

Nadat de firmware is gewijzigd, brandt u de firmware en controleert u of de driver correct is geïnstalleerd en wordt gedetecteerd.

Let op :

Wanneer hardware de UART werkingsmodus kiest, gebruik dan voorzichtig een soldeerbout om verbranding van de handen te voorkomen. Observeer na de behandeling zorgvuldig of er restanten van tinslak in de module zitten. Deze moeten worden opgeruimd om kortsluiting van de module te voorkomen.
Let bij het bedraden op de lijnvolgorde en IO-poort. Als de verkeerde lijn is aangesloten, werkt de driver niet.
Let er bij het plaatsen van de driver in het moederbord op dat u de richting van de driver ziet, deze kan niet achterstevoren worden geplaatst, om te voorkomen dat de driver doorbrandt.
Zorg ervoor dat u goed werk levert op het gebied van warmteafvoer (koellichaam + warmteafvoer ventilator) voordat u gaat rijden om abnormale werking van de aandrijving te voorkomen.

Als u problemen ondervindt bij het gebruik, neem dan gerust contact met ons op, wij zullen u zo snel mogelijk antwoorden. Als u goede opmerkingen of suggesties heeft over onze producten, laat het ons dan weten, wij zullen uw opmerkingen of suggesties zorgvuldig overwegen. Bedankt voor het kiezen van BIGTREETECH producten, bedankt!

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download BIGTREETECH TMC2208 V3.0 - Handleiding stappenmotordriver
