VEILIGHEIDSINSTRUCTIES

Dit symbool wijst op belangrijke veiligheidsinstructies die, indien niet opgevolgd, de persoonlijke veiligheid en/of eigendommen van uzelf en anderen in gevaar kunnen brengen. Lees en volg alle instructies in deze handleiding voordat u probeert deze machine te bedienen. Het niet naleven van deze instructies kan leiden tot persoonlijk letsel. Wanneer u dit symbool ziet, NEEM DEZE WAARSCHUWING TER HARTE!

CALIFORNIA PROPOSITION 65
Motoruitlaatgassen, sommige van hun bestanddelen en bepaalde voertuigonderdelen bevatten of stoten chemicaliën uit waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken.
Batterijpolen, aansluitklemmen en gerelateerde accessoires bevatten lood en loodverbindingen, chemicaliën waarvan de staat Californië weet dat ze kanker en reproductieve schade veroorzaken. Was uw handen na gebruik.

Deze machine is gebouwd om te worden bediend volgens de veilige bedieningspraktijken in deze handleiding. Zoals met elk type krachtwerktuig, kan onzorgvuldigheid of een fout van de bediener leiden tot ernstig letsel. Deze machine kan vingers, handen, tenen en voeten amputeren en afval wegslingeren. Het niet in acht nemen van de volgende veiligheidsinstructies kan leiden tot ernstig letsel of de dood.

Uw verantwoordelijkheid - Beperk het gebruik van deze krachtmachine tot personen die de waarschuwingen en instructies in deze handleiding en op de machine lezen, begrijpen en opvolgen.
BEWAAR DEZE INSTRUCTIES!

ALGEMENE WERKING

Lees, begrijp en volg alle instructies op de machine en in de handleiding(en) voordat u probeert te monteren en te bedienen. Bewaar deze handleiding op een veilige plaats voor toekomstig en regelmatig gebruik en voor het bestellen van vervangende onderdelen.
Maak uzelf vertrouwd met alle bedieningselementen en hun juiste werking. Weet hoe u de machine moet stoppen en ze snel moet uitschakelen.
Laat kinderen onder de 14 jaar nooit deze machine bedienen. Kinderen van 14 jaar en ouder moeten de bedieningsinstructies en veiligheidsregels in deze handleiding lezen en begrijpen en moeten worden opgeleid en begeleid door een ouder.
Laat volwassenen nooit deze machine bedienen zonder de juiste instructies.
Om contact met het mes of letsel door een weggeslingerd object te voorkomen, houdt u omstanders, helpers, kinderen en huisdieren op minstens 23 meter afstand van de machine terwijl deze in werking is. Stop de machine als iemand het gebied betreedt.
Inspecteer grondig het gebied waar de apparatuur zal worden gebruikt. Verwijder alle stenen, stokken, draden, botten, speelgoed en andere vreemde voorwerpen die door het/de mes(sen) kunnen worden opgepikt en weggeslingerd. Weggeslingerde objecten kunnen ernstig persoonlijk letsel veroorzaken.
Plan uw maaipatroon om te voorkomen dat materiaal wordt afgevoerd in de richting van wegen, trottoirs, omstanders en dergelijke. Vermijd ook het afvoeren van materiaal tegen een muur of obstakel dat ervoor kan zorgen dat afgevoerd materiaal terugkaatst in de richting van de bediener.
Draag altijd een veiligheidsbril of veiligheidsbril tijdens het bedienen en tijdens het uitvoeren van een aanpassing of reparatie om uw ogen te beschermen. Weggeslingerde objecten die terugkaatsen kunnen ernstig oogletsel veroorzaken.
Draag stevige, ruwgezoolde werkschoenen en nauwsluitende broeken en shirts. Loszittende kleding en sieraden kunnen vast komen te zitten in bewegende onderdelen. Bedien deze machine nooit op blote voeten of met sandalen.
Let op de afvoerrichting van de maaier en het hulpstuk en richt deze niet op iemand. Gebruik de maaier niet zonder de afvoerklep of de volledige grasopvangbak op de juiste plaats.
Steek uw handen of voeten niet in de buurt van roterende onderdelen of onder het maaidek. Contact met het/de mes(sen) kan handen en voeten amputeren.
Een ontbrekende of beschadigde afvoerklep kan leiden tot contact met het mes of letsel door weggeslingerde objecten.
Stop het/de mes(sen) bij het oversteken van grindpaden, voetpaden of wegen en als u geen gras maait.
Let op het verkeer bij het bedienen in de buurt van of het oversteken van wegen. Deze machine is niet bedoeld voor gebruik op een openbare weg.
Bedien de machine niet onder invloed van alcohol of drugs.
Maai alleen bij daglicht of goed kunstlicht.
Vervoer nooit passagiers.
Schakel het/de mes(sen) uit voordat u in de achteruit schakelt. Rijd langzaam achteruit. Kijk altijd naar beneden en naar achteren voor en tijdens het achteruitrijden om een aanrijding te voorkomen.
Vertraag voordat u draait. Bedien de machine soepel. Vermijd grillige bediening en overmatige snelheid.
Schakel het/de mes(sen) uit, zet de parkeerrem, stop de motor en wacht tot het/de mes(sen) volledig tot stilstand zijn gekomen voordat u de grasopvangbak verwijdert, het gras leegt, de afvoerbuis ontstopt, gras of afval verwijdert of aanpassingen maakt.
Laat een draaiende machine nooit onbeheerd achter. Schakel altijd het/de mes(sen) uit, zet de parkeerrem, stop de motor en verwijder de sleutel voordat u afstapt.
Wees extra voorzichtig bij het laden of lossen van de machine in een aanhanger of vrachtwagen. Deze machine mag niet op of van helling(en) worden gereden, omdat de machine kan kantelen, wat ernstig persoonlijk letsel kan veroorzaken. De machine moet handmatig op helling(en) worden geduwd om correct te laden of te lossen.
De uitlaat en de motor worden heet en kunnen brandwonden veroorzaken. Niet aanraken.
Controleer de bovenliggende vrije ruimte zorgvuldig voordat u onder laaghangende boomtakken, kabels, deuropeningen enz. doorrijdt, waar de bediener kan worden geraakt of van de machine kan worden getrokken, wat kan leiden tot ernstig letsel.
Schakel alle koppelingen van het hulpstuk uit en druk het rempedaal volledig in voordat u probeert de motor te starten.
Uw machine is ontworpen om normaal residentieel gras te maaien met een hoogte van niet meer dan 25 cm. Probeer niet te maaien door ongewoon hoog, droog gras (bijv. weiland) of stapels droge bladeren. Droog gras of bladeren kunnen in contact komen met de motoruitlaat en/of zich ophopen op het maaidek, wat een potentieel brandgevaar oplevert.
Gebruik alleen accessoires en hulpstukken die door de fabrikant van de machine zijn goedgekeurd voor deze machine. Lees, begrijp en volg alle instructies die bij het goedgekeurde accessoire of hulpstuk zijn geleverd. Voor een lijst van goedgekeurde accessoires en hulpstukken belt u 1-888-331-4569.
Gegevens tonen aan dat bedieners van 60 jaar en ouder betrokken zijn bij een groot percentage van aan zitmaaiers gerelateerde verwondingen. Deze bedieners moeten hun vermogen beoordelen om de zitmaaier veilig genoeg te bedienen om zichzelf en anderen te beschermen tegen ernstig letsel.
Als zich situaties voordoen die niet in deze handleiding worden behandeld, wees dan voorzichtig en gebruik uw gezond verstand.

HELLINGWERKING

Hellingen zijn een belangrijke factor die verband houdt met verlies van controle en kantelongevallen die kunnen leiden tot ernstig letsel of de dood. Alle hellingen vereisen extra voorzichtigheid. Als u de helling niet kunt beklimmen of als u zich er ongemakkelijk bij voelt, maai deze dan niet.

Voor uw veiligheid gebruikt u de hellinggids die als onderdeel van deze handleiding is meegeleverd om hellingen te meten voordat u deze machine op een hellend of heuvelachtig terrein bedient. Als de helling groter is dan 15 graden, zoals weergegeven op de hellinggids, bedien deze machine dan niet op dat gebied, omdat dit ernstig letsel kan veroorzaken.

Wel doen:

Maai hellingen op en neer, niet dwars. Wees uiterst voorzichtig bij het veranderen van richting op hellingen.
Let op gaten, sporen, hobbels, rotsen of andere verborgen objecten. Oneffen terrein kan de machine doen kantelen. Hoog gras kan obstakels verbergen.
Gebruik een lage snelheid. Kies een lage genoeg snelheidsinstelling zodat u niet hoeft te stoppen of schakelen terwijl u op de helling bent. Banden kunnen grip verliezen op hellingen, zelfs als de remmen correct werken. Houd de machine altijd in de versnelling bij het afdalen van hellingen om te profiteren van de motorreminwerking.
Volg de aanbevelingen van de fabrikant voor wielgewichten of contragewichten om de stabiliteit te verbeteren.
Wees extra voorzichtig met grasopvangbakken of andere hulpstukken. Deze kunnen de stabiliteit van de machine veranderen.
Houd alle bewegingen op de hellingen langzaam en geleidelijk. Breng geen plotselinge veranderingen aan in snelheid of richting. Snel inschakelen of remmen kan ervoor zorgen dat de voorkant van de machine omhoog komt en snel achterover kantelt, wat ernstig letsel kan veroorzaken.
Vermijd starten of stoppen op een helling. Als de banden grip verliezen, schakel dan het/de mes(sen) uit en rijd langzaam recht naar beneden de helling af.

Niet doen:

Draai niet op hellingen, tenzij dit noodzakelijk is; draai dan langzaam en geleidelijk bergafwaarts, indien mogelijk.
Maai niet in de buurt van afgronden, greppels of taluds. De maaier kan plotseling omvallen als een wiel over de rand van een klif of greppel staat, of als een rand instort.
Probeer de machine niet te stabiliseren door uw voet op de grond te zetten.
Gebruik geen grasopvangbak op steile hellingen.
Maai niet op nat gras. Verminderde grip kan glijden veroorzaken.
Probeer niet bergafwaarts te rijden. Overschrijding van de snelheid kan ertoe leiden dat de bediener de controle over de machine verliest, wat kan leiden tot ernstig letsel of de dood.
Sleep geen zware getrokken hulpstukken (bijv. beladen kipper, gazonrol, enz.) op hellingen groter dan 5 graden. Bij het afdalen heeft het extra gewicht de neiging om de tractor te duwen en kan ervoor zorgen dat u de controle verliest (bijv. de tractor kan versnellen, het rem- en stuurvermogen wordt verminderd, het hulpstuk kan scharen en ervoor zorgen dat de tractor kantelt).

KINDEREN

Tragische ongelukken kunnen gebeuren als de bediener niet alert is op de aanwezigheid van kinderen. Kinderen worden vaak aangetrokken door de machine en de maaiactiviteit. Ze begrijpen de gevaren niet. Ga er nooit van uit dat kinderen blijven waar u ze voor het laatst zag.

Houd kinderen uit de buurt van het maaigebied en onder waakzame zorg van een verantwoordelijke volwassene anders dan de bediener.
Wees alert en schakel de machine uit als een kind het gebied betreedt.
Kijk voor en tijdens het achteruitrijden achter en naar beneden voor kleine kinderen.
Vervoer nooit kinderen, zelfs niet als het/de mes(sen) zijn uitgeschakeld. Ze kunnen eraf vallen en ernstig gewond raken of de veilige bediening van de machine verstoren.
Wees uiterst voorzichtig bij het naderen van blinde hoeken, deuropeningen, struiken, bomen of andere objecten die uw zicht kunnen belemmeren op een kind dat de machine in kan rennen.
Om aanrijdingen te voorkomen, schakelt u altijd het/de snijmes(sen) uit voordat u in de achteruit schakelt. Indien aanwezig, mag de "Reverse Caution Mode" (Achteruitrijdwaarschuwingsmodus) (messen werken terwijl de machine achteruit rijdt) niet worden gebruikt als er kinderen of anderen in de buurt zijn.
Houd kinderen uit de buurt van hete of draaiende motoren. Ze kunnen brandwonden oplopen door een hete uitlaat.
Verwijder de sleutel wanneer de machine onbeheerd wordt achtergelaten om ongeoorloofde bediening te voorkomen.

Laat kinderen jonger dan 14 jaar nooit deze machine bedienen. Kinderen van 14 jaar en ouder moeten de instructies en veilige bedieningspraktijken in deze handleiding en op de machine lezen en begrijpen en moeten worden opgeleid en begeleid door een volwassene.

SLEPEN

Sleep alleen met een machine met een trekhaak die is ontworpen om te slepen. Bevestig gesleepte apparatuur alleen aan het trekpunt.
Volg de aanbevelingen van de fabrikant voor gewichtslimieten voor gesleepte apparatuur en slepen op hellingen.
Laat nooit kinderen of anderen in of op gesleepte apparatuur toe.
Op hellingen kan het gewicht van de gesleepte apparatuur leiden tot verlies van grip en verlies van controle.
Wees altijd extra voorzichtig bij het slepen met een machine die in staat is tot krappe bochten (bijv. "zero-turn" zitmaaier). Maak wijde bochten om scharen te voorkomen.
Rijd langzaam en houd extra afstand om te stoppen.
Rijd niet bergafwaarts.

SERVICE

Veilige omgang met benzine:
Om persoonlijk letsel of schade aan eigendommen te voorkomen, dient u uiterst voorzichtig om te gaan met benzine. Benzine is extreem ontvlambaar en de dampen zijn explosief. Ernststig persoonlijk letsel kan optreden wanneer benzine op uzelf of uw kleding wordt gemorst, wat kan ontbranden. Was uw huid en verschoon uw kleding onmiddellijk.

Gebruik alleen een goedgekeurde benzinecontainer.
Vul nooit containers in een voertuig of op een vrachtwagen- of aanhangwagenbed met een plastic bekleding. Plaats containers altijd op de grond, uit de buurt van uw voertuig, voordat u ze vult.
Wanneer praktisch, verwijder benzine-aangedreven apparatuur van de vrachtwagen of aanhangwagen en tank deze op de grond bij. Als dit niet mogelijk is, tank dergelijke apparatuur dan op een aanhangwagen met een draagbare container, in plaats van met een benzinedispenser.
Houd het mondstuk te allen tijde in contact met de rand van de brandstoftank of de opening van de container totdat het tanken is voltooid. Gebruik geen vergrendeling voor het mondstuk.
Doof alle sigaretten, sigaren, pijpen en andere ontstekingsbronnen.
Tank de machine nooit binnenshuis.
Verwijder nooit de tankdop en voeg geen brandstof toe terwijl de motor heet is of draait. Laat de motor minstens twee minuten afkoelen voordat u bijtankt.
Vul de brandstoftank nooit te vol. Vul de tank tot niet meer dan 1/2 inch onder de onderkant van de vulhals om ruimte te laten voor brandstofuitzetting.
Plaats de benzinedop terug en draai hem stevig vast.
Als er benzine is gemorst, veeg deze dan van de motor en de apparatuur. Verplaats de machine naar een ander gebied. Wacht 5 minuten voordat u de motor start.
Om brandgevaar te verminderen, moet u de machine vrijhouden van gras, bladeren of ander vuil. Ruim olie- of brandstoflekkage op en verwijder brandstofdoordrenkt afval.
Bewaar de machine of de brandstofcontainer nooit binnenshuis waar open vuur, vonken of een controlelampje is, zoals op een boiler, ruimteverwarmer, oven, wasdroger of andere gastoestellen.
Laat een machine minstens vijf minuten afkoelen voordat u hem opbergt.

Algemene service

Laat een motor nooit binnenshuis of in een slecht geventileerde ruimte draaien. De uitlaatgassen van de motor bevatten koolmonoxide, een geurloos en dodelijk gas.
Voordat u gaat reinigen, repareren of inspecteren, moet u ervoor zorgen dat het/de mes(sen) en alle bewegende delen tot stilstand zijn gekomen. Koppel de bougiekabel los en aard deze tegen de motor om onbedoeld starten te voorkomen.
Controleer periodiek of de messen binnen ongeveer (5) vijf seconden volledig tot stilstand komen nadat u de bediening voor het loskoppelen van de messen hebt bediend. Als de messen niet binnen dit tijdsbestek tot stilstand komen, moet uw machine professioneel worden onderhouden door een gekwalificeerde servicedealer.
Controleer de werking van de rem regelmatig, omdat deze tijdens normaal gebruik aan slijtage onderhevig is. Afstellen en onderhouden zoals vereist.
Controleer de mes(sen) en de motorbevestigingsbouten regelmatig op de juiste vastheid. Inspecteer het/de mes(sen) ook visueel op schade (bijv. overmatige slijtage, gebogen, gebarsten). Vervang het/de mes(sen) alleen door het/de mes(sen) van de originele fabrikant (O.E.M.) die in deze handleiding worden vermeld. Het gebruik van onderdelen die niet voldoen aan de specificaties van de originele apparatuur kan leiden tot onjuiste prestaties en de veiligheid in gevaar brengen!
Messen van grasmaaiers zijn scherp. Wikkel het mes in of draag handschoenen en wees extra voorzichtig bij het onderhoud ervan.
Houd alle moeren, bouten en schroeven goed vast om ervoor te zorgen dat de apparatuur in veilige staat verkeert.
Nooit knoeien met het veiligheidsvergrendelingssysteem of andere veiligheidsvoorzieningen. Controleer regelmatig de juiste werking ervan.
Nadat u een vreemd voorwerp hebt geraakt, zet u de motor af, koppelt u de bougiekabel(s) los en aard u deze tegen de motor. Inspecteer de machine grondig op eventuele schade. Repareer de schade voordat u start en bedient.
Probeer nooit afstellingen of reparaties aan de machine uit te voeren terwijl de motor draait.
Grasvangercomponenten en de uitwerpklep zijn onderhevig aan slijtage en beschadiging, waardoor bewegende delen kunnen worden blootgesteld of voorwerpen kunnen worden weggegooid. Controleer voor de veiligheid regelmatig de onderdelen en vervang ze onmiddellijk door onderdelen van de originele fabrikant (O.E.M.) die in deze handleiding worden vermeld. Het gebruik van onderdelen die niet voldoen aan de specificaties van de originele apparatuur kan leiden tot onjuiste prestaties en de veiligheid in gevaar brengen!
Wijzig de instellingen van de motortoerentalregelaar niet en verhoog het motortoerental niet. De toerentalregelaar regelt het maximale veilige bedrijfstoerental van de motor.
Onderhoud of vervang veiligheids- en instructielabels indien nodig.
Neem de juiste verwijderingswetten en -voorschriften voor gas, olie, enz. in acht om het milieu te beschermen.
Volgens de Consumer Products Safety Commission (CPSC) en de U.S. Environmental Protection Agency (EPA) heeft dit product een gemiddelde levensduur van zeven (7) jaar, of 270 bedrijfsuren. Koop aan het einde van de gemiddelde levensduur een nieuwe machine of laat de machine jaarlijks inspecteren door een gekwalificeerde servicedealer om ervoor te zorgen dat alle mechanische en veiligheidssystemen naar behoren werken en niet overmatig versleten zijn. Als u dit niet doet, kan dit leiden tot ongevallen, letsel of de dood.

MOTOR NIET AANPASSEN

Om ernstig letsel of de dood te voorkomen, mag u de motor op geen enkele manier aanpassen. Knoeien met de toerentalregelaar kan leiden tot een op hol geslagen motor en ervoor zorgen dat deze met onveilige snelheden draait. Nooit knoeien met de fabrieksinstelling van de motortoerentalregelaar.

KENNISGEVING MET BETREKKING TOT EMISSIES

Motoren die zijn gecertificeerd om te voldoen aan de Californische en federale EPA-emissievoorschriften voor SORE (Small Off Road Equipment) zijn gecertificeerd om te werken op normale loodvrije benzine en kunnen de volgende emissiebeheersingssystemen omvatten: Motoraanpassing (Engine Modification (EM)), oxidatiekatalysator (Oxidizing Catalyst (OC)), secundaire luchtinjectie (Secondary Air Injection (SAI)) en driewegkatalysator (Three Way Catalyst (TWC)), indien aanwezig.

VONKENVANGER

Deze machine is uitgerust met een interne verbrandingsmotor en mag niet worden gebruikt op of in de buurt van onverbeterd met bos bedekt, met kreupelhout bedekt of met gras bedekt land, tenzij het uitlaatsysteem van de motor is uitgerust met een vonkenvanger die voldoet aan de toepasselijke lokale of nationale wetgeving (indien van toepassing).

Als een vonkenvanger wordt gebruikt, moet deze door de machinist in effectieve werkende staat worden gehouden. In de staat Californië is het bovenstaande wettelijk verplicht (artikel 4442 van de California Public Resources Code). Andere staten kunnen soortgelijke wetten hebben. Federale wetten zijn van toepassing op federaal land.

Een vonkenvanger voor de uitlaatdemper is verkrijgbaar via uw dichtstbijzijnde erkende servicecentrum of door te bellen naar 1-888-331-4569.

Uw verantwoordelijkheid: beperk het gebruik van deze machine tot personen die de waarschuwingen en instructies in deze handleiding en op de machine lezen, begrijpen en opvolgen.
BEWAAR DEZE INSTRUCTIES!

VEILIGHEIDSSYMBOLEN

Deze pagina toont en beschrijft veiligheidssymbolen die op dit product kunnen voorkomen. Lees, begrijp en volg alle instructies op de machine voordat u probeert deze te monteren en te bedienen.

Symbool	Beschrijving
	LEES DE GEBRUIKERSHANDLEIDING(EN) (READ THE OPERATOR'S MANUAL(S)) Lees, begrijp en volg alle instructies in de handleiding(en) voordat u probeert te monteren en te bedienen (Read, understand, and follow all instructions in the manual(s) before attempting to assemble and operate)
	DRAAIENDE MESSEN (ROTATING BLADES) Vervoer nooit passagiers. Vervoer nooit kinderen, zelfs niet met de messen uitgeschakeld (Never carry passengers. Never carry children, even with the blades off.).
	DRAAIENDE MESSEN (ROTATING BLADES) Maaien in de achteruit wordt niet aanbevolen (Mowing in reverse is not recommended.).
	DRAAIENDE MESSEN (ROTATING BLADES) Steek geen handen of voeten in de buurt van draaiende onderdelen of onder het maaidek (Do not put hands or feet near rotating parts or under the cutting deck.). Contact met het/de mes(sen) kan leiden tot amputatie van handen en voeten (Contact with the blade(s) can amputate hands and feet.).
	DRAAIENDE MESSEN (ROTATING BLADES) Kijk altijd naar beneden en achterom voor en tijdens het achteruitrijden om een aanrijding te voorkomen (Always look down and behind before and while backing to avoid a back-over accident.).
	WEGGESLINGERDE VOORWERPEN (THROWN OBJECTS) Deze machine kan voorwerpen oppikken en wegslingeren die ernstig persoonlijk letsel kunnen veroorzaken (This machine may pick up and throw and objects which can cause serious personal injury.).
	VEILIGHEIDSVOORZIENINGEN (SAFETY DEVICES) Houd veiligheidsvoorzieningen (beschermkappen, schilden, schakelaars, enz.) op hun plaats en in werkende staat (Keep safety devices (guards, shields, switches, etc.) in place and working.).
	OMSTANDERS (BYSTANDERS) Houd omstanders, helpers, kinderen en huisdieren op minstens 23 meter afstand van de machine terwijl deze in bedrijf is (Keep bystanders, helpers, children and pets at least 75 feet from the machine while it is in operation.).
	WERKING OP HELLINGEN (SLOPE OPERATION) Gebruik deze machine niet op een helling van meer dan 15 graden (Do not operate this machine on a slope greater than 15 degrees.). Maai niet dwars op hellingen (Do not mow across slopes.). Maai op en neer hellingen van niet meer dan 15 graden (Mow up and down slopes no greater than 15 degrees.). Vermijd plotselinge bochten (Avoid sudden turns.). Gebruik een lage snelheid (Use low speed.). Als de machine stopt bergopwaarts, stop dan de messen en rijd langzaam achteruit (If machine stops going uphill, stop blades and back down slowly.).
	HEET OPPERVLAK (HOT SURFACE) Motoronderdelen, vooral de geluiddemper, worden tijdens het gebruik extreem heet (Engine parts, especially the muffler, become extremely hot during operation.). Laat de motor en de geluiddemper afkoelen voordat u ze aanraakt (Allow engine and muffler to cool before touching.).
	DRAAIENDE MESSEN (ROTATING BLADES) Om het risico op letsel te verminderen, dient u handen en voeten uit de buurt te houden (To reduce the risk of injury, keep hands and feet away.). Niet gebruiken tenzij de uitwerpklep of de grasopvangzak op de juiste plaats zit (Do not operate unless discharge cover or grass catcher is in its proper place.). Vervang onmiddellijk indien beschadigd (If damaged, replace immediately.).
	BRANDGEVAAR (FIRE HAZARD) Laat de machine afkoelen voordat u brandstof vult of opslaat (Allow machine to cool before fueling or storing.).
	BRANDGEVAAR (FIRE HAZARD) Rijd niet door stapels droge bladeren of hoog gras (Do not drive through piles of dry leaves or tall grass.). Houd de machine vrij van vuil (Keep machine free of debris.).
	BRANDGEVAAR (FIRE HAZARD) De werking van deze apparatuur kan vonken veroorzaken die branden kunnen veroorzaken in de buurt van droge vegetatie (Operation of this equipment may create sparks that can start fires around dry vegetation.). Een vonkenvanger kan vereist zijn (A spark arrestor may be required.). De gebruiker dient contact op te nemen met de plaatselijke brandweer voor wet- en regelgeving met betrekking tot brandpreventie-eisen (The operator should contact local fire agencies for laws or regulations relating to fire prevention requirements.). Zorg ervoor dat er geen vuil ophoopt (Do not allow debris to accumulate.). De ophoping van vuil kan leiden tot brand (The build up of debris can lead to a fire.).

HELLINGSMETER

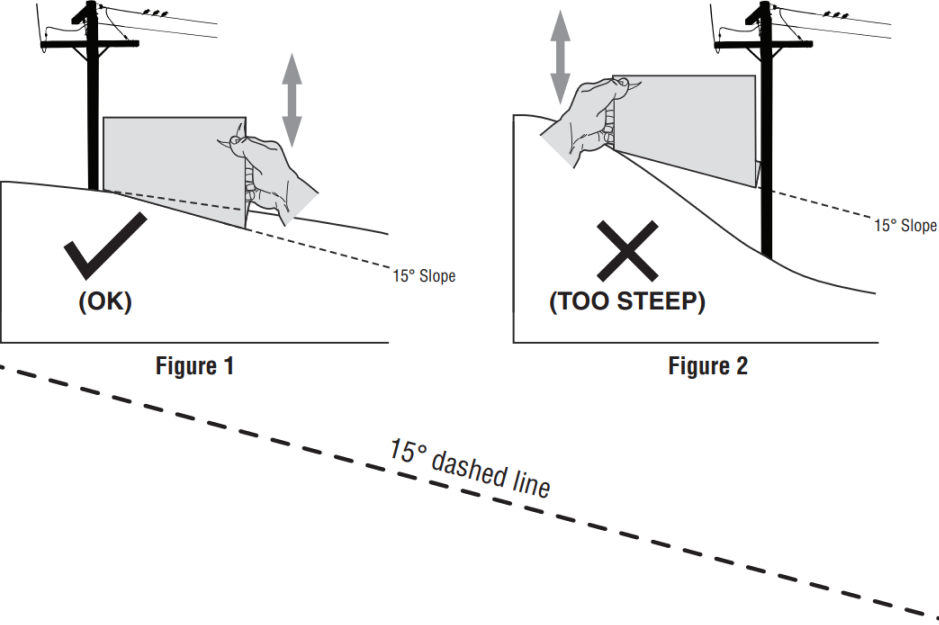

GEBRUIK DEZE HELLINGSMETER OM TE BEPALEN OF EEN HELLING TE STIJL IS VOOR VEILIGE BEDIENING!

Om de helling te controleren, gaat u als volgt te werk:

Verwijder deze pagina en vouw langs de stippellijn.
Zoek een verticaal object op of achter de helling (bijv. een paal, gebouw, hek, boom, enz.)
Lijn een van beide zijden van de hellingsmeter uit met het object (zie Afbeelding 1 en Afbeelding 2).
Verstel de meter omhoog of omlaag totdat de linkerhoek de helling raakt (zie Afbeelding 1 en Afbeelding 2).
Als er een opening onder de meter zit, is de helling te steil voor een veilige bediening (zie Afbeelding 2 hierboven).

Hellingen zijn een belangrijke factor bij ongevallen met kantelen en omrollen, die kunnen leiden tot ernstig letsel of de dood. Gebruik de machine niet op hellingen van meer dan 15 graden. Alle hellingen vereisen extra voorzichtigheid. Als u de helling niet op kunt rijden of als u zich er ongemakkelijk bij voelt, maai deze dan niet. Maai altijd op en neer over de helling, nooit over de helling heen.

MONTAGE & INSTALLATIE

Inhoud van de doos

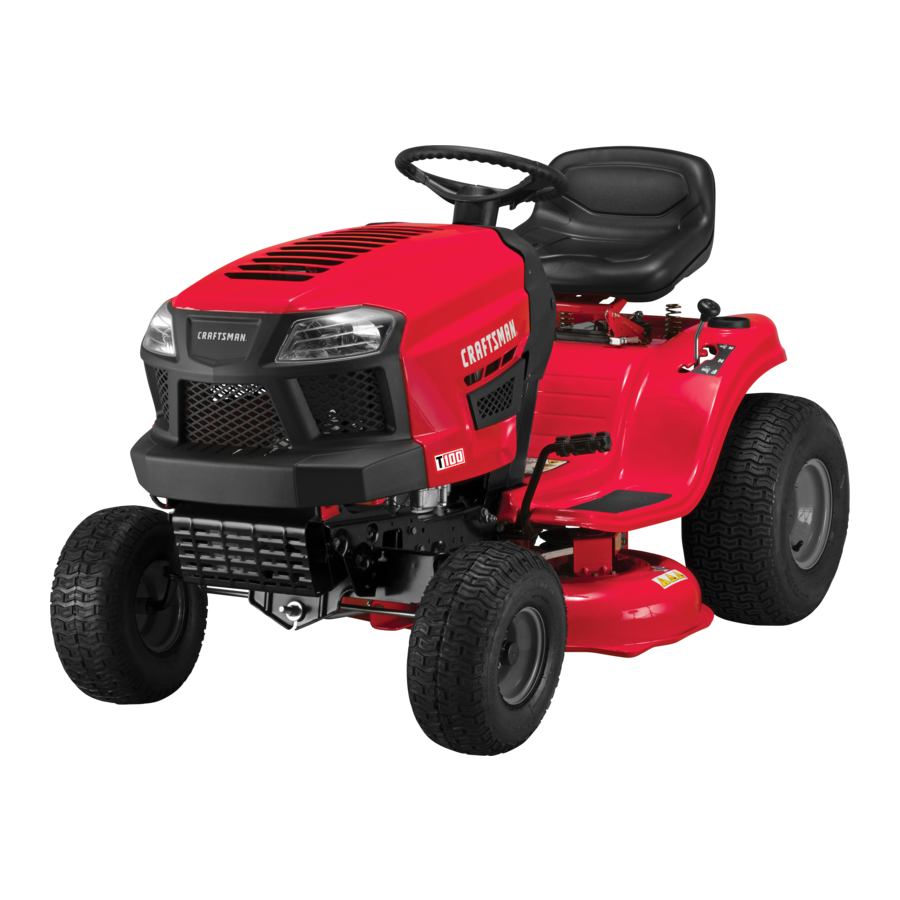

Tuintractor (1)
Contactslot (2)
Plastic olieaftaphoes (1) †
Olieaftapslang (1) †
Motorkap (1) †

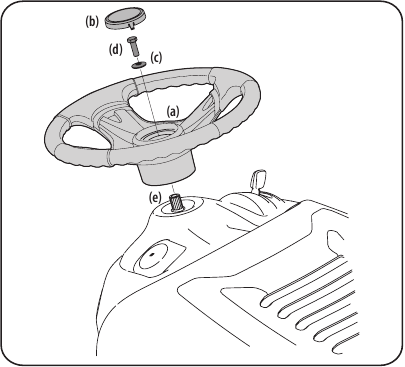

Stuur (1) -- Komvormige ring (1) & Zeskantbout (1) •
Zitting (1)

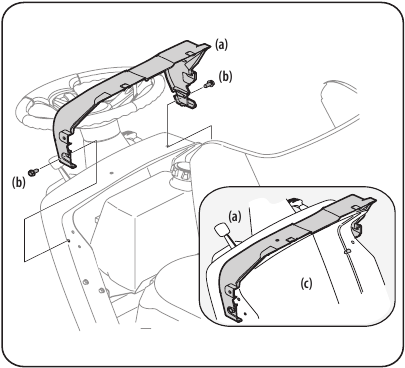

Dashboardafdekking (1) †
Dekwasmondstuk (1) †
Slangkoppeling (1) †
Gebruikershandleiding (1)
Gebruikershandleiding motor (1)
Snelstartgids (1)†
Document onderdelen/garantie (1)
Productregistratiekaart (1) †

† — Indien aanwezig

OPMERKING: Deze gebruikershandleiding is van toepassing op verschillende modellen. Eigenschappen kunnen per model verschillen. Niet alle eigenschappen in deze handleiding zijn van toepassing op alle modellen en het afgebeelde model kan afwijken van het uwe. Raadpleeg Afbeelding 2-1 om uw transmissiestijl te bepalen; Voetbediening CVT (Continu Variabele Transmissie) of CVT (Continu Variabele Transmissie) of Hydrostatisch.

Afbeelding 1

OPMERKING: Deze gebruikershandleiding is van toepassing op verschillende modellen. Eigenschappen kunnen per model verschillen. Niet alle eigenschappen in deze handleiding zijn van toepassing op alle modellen en het afgebeelde model kan afwijken van het uwe. Raadpleeg Afbeelding 1 om uw transmissiestijl te bepalen; Voetbediening CVT (Continu Variabele Transmissie) of CVT (Continu Variabele Transmissie).

Benodigde gereedschappen

Verstelbare moersleutel of doppenset

De tractor handmatig verplaatsen

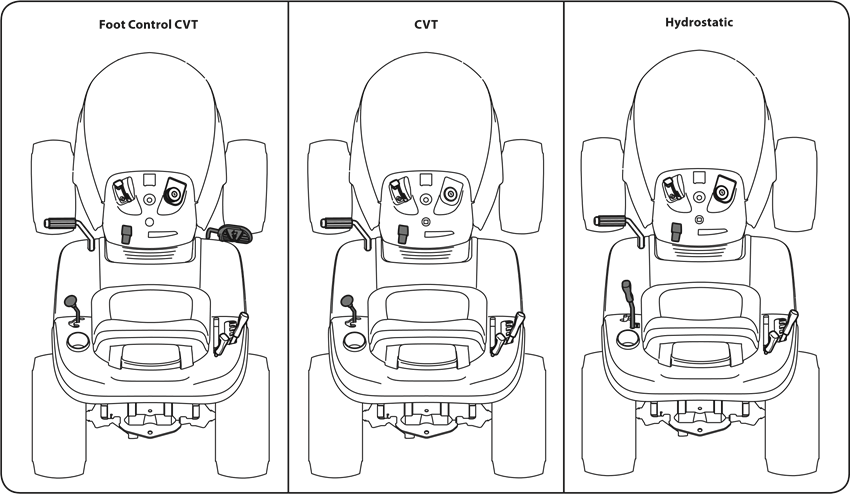

Hydrostatische modellen

Hydrostatische modellen zijn voorzien van een hydrostatisch ontlastventiel wanneer het nodig is om de tractor handmatig te verplaatsen. Door dit ventiel te activeren, wordt de vloeistof in de transmissie gedwongen om zijn normale route te omzeilen, waardoor de achterbanden kunnen "freewheelen". Om het hydrostatische ontlastventiel in te schakelen, gaat u als volgt te werk:

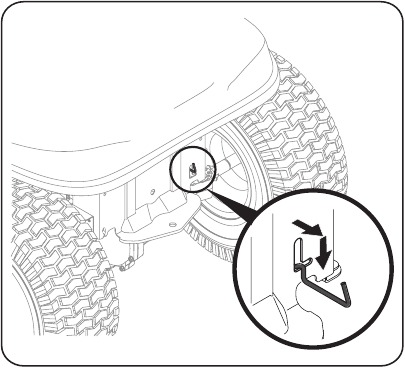

Zoek de hydrostatische bypass-stang aan de achterkant van de tractor. Zie Afbeelding 2.

Afbeelding 2
Trek de hydrostatische bypass-stang naar buiten en vervolgens omlaag om deze op zijn plaats te vergrendelen.
OPMERKING: De transmissie wordt NIET ingeschakeld wanneer de hydrostatische bypass-stang is uitgetrokken. Zet de stang terug in de normale positie voordat u de tractor bedient.

Probeer nooit de tractor handmatig te verplaatsen zonder eerst het hydrostatische ontlastventiel in te schakelen. Dit kan leiden tot ernstige schade aan de transmissie van de tractor.

STOP! Ga verder naar het gedeelte Bediening & Gebruik.

Voetbediening CVT & CVT-modellen

CVT-modellen kunnen in de NEUTRALE (N) stand worden gezet wanneer het nodig is om de tractor handmatig te verplaatsen. Om de tractor handmatig te verplaatsen, zet u de schakelhendel in de NEUTRALE (N) stand.

STOP! Ga verder naar het gedeelte Bediening & Gebruik.

De accukabels aansluiten

CALIFORNIA PROPOSITIE 65 WAARSCHUWING: Accupolen, aansluitklemmen en aanverwante accessoires bevatten lood en loodverbindingen, chemicaliën waarvan de staat Californië weet dat ze kanker en reproductieve schade veroorzaken. Was uw handen na aanraking.

Sluit bij het bevestigen van accukabels altijd eerst de POSITIEVE (rode) draad aan op de bijbehorende aansluitklem, gevolgd door de NEGATIEVE (zwarte) draad.

Om transportredenen zijn beide accukabels op uw apparatuur mogelijk losgekoppeld van de aansluitklemmen in de fabriek. Om de accukabels aan te sluiten, gaat u als volgt te werk:

OPMERKING: De positieve accupool is gemarkeerd met Pos. (+). De negatieve accupool is gemarkeerd met Neg. (–).

Verwijder de plastic afdekking, indien aanwezig, van de positieve accupool en bevestig de rode kabel aan de positieve accupool (+) met de bout (a) en zeskantmoer (b). Zie Afbeelding 3.

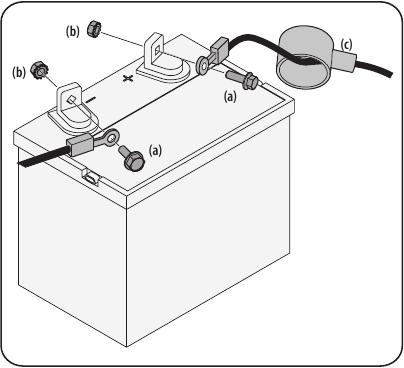

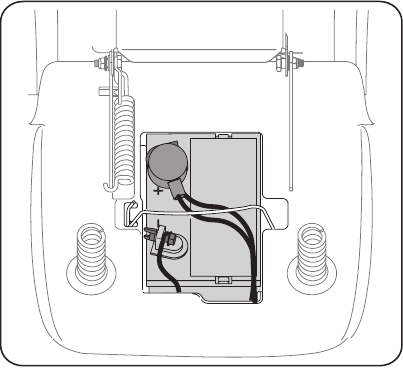

Afbeelding 3
Verwijder de plastic afdekking, indien aanwezig, van de negatieve accupool en bevestig de zwarte kabel aan de negatieve accupool (–) met de bout (a) en zeskantmoer (b). Zie Afbeelding 3.
Plaats de rode rubberen hoes (c) over de positieve accupool om deze te beschermen tegen corrosie.
OPMERKING: Als de accu in gebruik wordt genomen na de datum die bovenop/aan de zijkant van de accu staat, laad de accu dan op zoals beschreven in het gedeelte Onderhoud van uw gebruikershandleiding voordat u de tractor bedient.

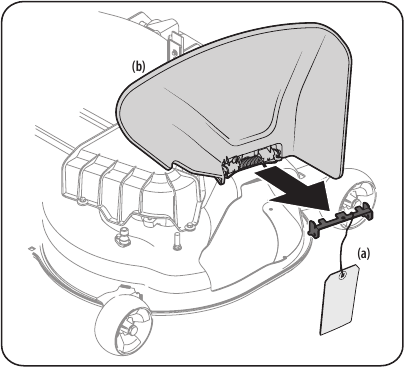

Verwijdering van transportbeugel

Zorg ervoor dat de motor van de tractor is uitgeschakeld (OFF), verwijder de contactsleutel en zet de parkeerrem vast voordat u de transportbeugel verwijdert. Raadpleeg het gedeelte Bediening & Gebruik voor instructies over het vastzetten van de parkeerrem.

Controleer het maaidek op een transportbeugel (a) die mogelijk de uitwerpkoker (b) omhoog houdt voor transport. Als de transportbeugel (a) aanwezig is, moet deze worden verwijderd voordat u de tractor bedient. Houd de uitwerpkoker (b) volledig omhoog en verwijder de transportbeugel (a). Laat de uitwerpkoker (b) zakken en gooi de transportbeugel (a) weg. Zie Afbeelding 2-3.

Afbeelding 4

De transportbeugel (a) wordt alleen gebruikt voor verpakkingsdoeleinden, deze moet worden verwijderd en weggegooid voordat u uw tractor bedient.

Het maaidek kan voorwerpen wegslingeren. Als u de tractor niet bedient met de uitwerpkoker in de juiste bedieningspositie, kan dit leiden tot ernstig persoonlijk letsel en/of materiële schade.

Het stuur bevestigen

Als het stuur (a) voor uw tractor niet was bevestigd, is de hardware voor het bevestigen ervan verpakt in het stuur (a), onder de stuurwielkap (b). Wrik de stuurwielkap (b) voorzichtig los en verwijder de komvormige ring (c) en zeskantbout (d). Zie Afbeelding 5.

Afbeelding 5
Met de wielen van de tractor recht naar voren gericht, plaatst u het stuur (a) over de stuurstang (e). Zie Afbeelding 5.
Plaats de komvormige ring (c) -- komvormige zijde naar beneden -- over het stuur (a) en zet vast met de zeskantbout (d). Zie Afbeelding 5.
Plaats de stuurwielkap (b) over het midden van het stuur (a) en duw deze naar beneden totdat deze op zijn plaats "klikt". Zie Afbeelding 5.

De zitting bevestigen

Als de zitting voor uw tractor niet in de fabriek was bevestigd, raadpleegt u de volgende stappen.

OPMERKING: Om transportredenen zijn de zittingen bevestigd aan de draaibeugel van de tractorzitting met een kabelbinder, of achterstevoren gemonteerd op de draaibeugel. Verwijder in beide gevallen de zitting uit de transportpositie.

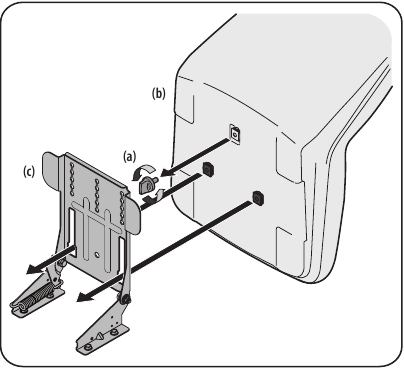

Verwijder de zittingverstelknop (a) van de onderkant van de zitting (b). Zie Afbeelding 6.

Afbeelding 6

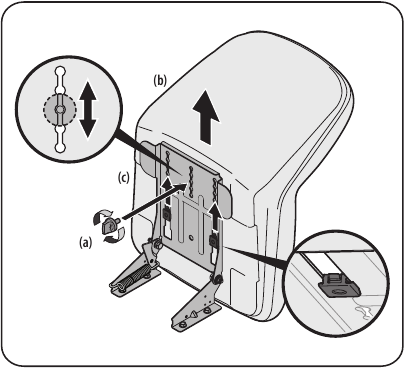

Lijn de zitting (b) uit boven de zittingdraaibeugel (c) zoals weergegeven in Afbeelding 6 en plaats de zitting (b) op de zittingdraaibeugel (c) door de twee lipjes aan de onderkant van de zitting (b) in de sleuven op de zittingdraaibeugel (c) te steken.
Schuif de zitting (b) naar achteren in de zittingdraaibeugel (c) en lijn de middelste achterste gleuf in de zittingdraaibeugel (c) uit met het overige gat in de basis van de zitting (b). Zie Afbeelding 7.

Afbeelding 7
OPMERKING: Zorg ervoor dat de twee zittinglipjes in de zittingdraaibeugel grijpen, zoals weergegeven in de rechteronderhoek van Afbeelding 7.
Selecteer de gewenste positie voor de zitting (b) en zet vast met de verstelknop (a) die in stap 1 is verwijderd. Zie Afbeelding 7.
Om de positie van de zitting te verstellen, verwijdert u de verstelknop (a) aan de onderkant van de zitting (b). Schuif de zitting (b) naar voren of naar achteren, afhankelijk van uw wensen. Plaats de verstelknop (a) terug. Zie Afbeelding 7.

Dashboardafdekking (indien aanwezig)

Als de dashboardafdekking (a) los is verzonden, is de hardware voor het bevestigen van de dashboardafdekking (a) geïnstalleerd in de dashboardafdekking (a). Verwijder de twee bouten (b) van de dashboardafdekking (a). Zie Afbeelding 8.

Afbeelding 8
Monteer de dashboardafdekking (a) en lijn de montagegaten uit. Zie Afbeelding 8.
Zet de dashboardafdekking (a) vast aan het dashboard (c) met de bouten (b) die in stap 1 zijn verwijderd. Zie Afbeelding 8.

Banden spanning

Er moet te allen tijde een gelijke bandenspanning worden aangehouden. Overschrijd nooit de maximale oppompdruk die op de zijwand van de band staat vermeld.

De aanbevolen bandenspanning tijdens het rijden is:

Ongeveer 0,7 bar (10 psi) voor de achterbanden
Ongeveer 1,0 bar (14 psi) voor de voorbanden

Raadpleeg de zijwand van de band voor de exacte aanbevolen of maximale bandenspanning (psi) van de bandenfabrikant. Pomp de banden niet te hard op. Ongelijke bandenspanning kan ervoor zorgen dat het maaidek ongelijkmatig maait.

Brandstof & olie bijvullen

Olie

Uw tractor wordt geleverd met motorolie in de motor. U MOET echter het oliepeil controleren voordat u de motor start. Pas op dat u niet te veel vult.

Verricht onderhoud aan de motorolie en controleer deze zoals beschreven in de gebruikershandleiding van de motor. Lees de instructies zorgvuldig door.

Benzine

De benzinetank bevindt zich onder de motorkap. Vul niet te veel.

Wees uiterst voorzichtig bij het omgaan met benzine. Benzine is extreem brandbaar en de dampen zijn explosief. Vul de machine nooit binnenshuis of wanneer de motor heet is of draait. Doof sigaretten, sigaren, pijpen en andere ontstekingsbronnen.

OPMERKING: Koop benzine in kleine hoeveelheden. Gebruik geen benzine die over is van het vorige seizoen, om gomafzettingen in het brandstofsysteem te minimaliseren.

Deze motor is gecertificeerd om te werken op loodvrije benzine. Voor het beste resultaat vult u de brandstoftank alleen met schone, verse, loodvrije benzine met een pompsticker-octaangetal van 87 of hoger.
Gasohol (tot 10% ethylalcohol, 90% loodvrije benzine per volume) is een goedgekeurde brandstof. Andere benzine/alcoholmengsels, zoals E85, zijn niet goedgekeurd.
Methyl Tertiary Butyl Ether (MTBE) en loodvrije benzinemengsels (tot maximaal 15% MTBE per volume) zijn goedgekeurde brandstoffen. Andere benzine/ethermengsels zijn niet goedgekeurd.
Vul de brandstoftank buitenshuis of in een goed geventileerde ruimte.
Verwijder nooit de tankdop of vul de tank bij terwijl de motor heet is of draait. Laat de motor minstens twee minuten afkoelen voordat u gaat tanken.
Als er benzine is gemorst, veegt u deze van de motor en de apparatuur. Verplaats de machine naar een andere ruimte. Wacht vijf minuten voordat u de motor start.

Benzine toevoegen

Raadpleeg Afbeelding 1 en ga verder met uw toepasselijke model voor uw benzinetank.

Hydrostatische modellen

Zet de motor uit (OFF) en laat de motor minstens twee minuten afkoelen voordat u de brandstofdop verwijdert. De benzinetank bevindt zich onder de motorkap. Verwijder de brandstofdop door deze tegen de klok in te draaien.
Vul de brandstoftank met benzine. Gebruik alleen schone, verse (niet ouder dan 30 dagen), loodvrije benzine. Vul de tank tot de basis van de vulhals om ruimte te laten voor brandstofuitzetting. VUL DE TANK NIET TOT BOVEN AAN MET BRANDSTOF. Zie Afbeelding 9.

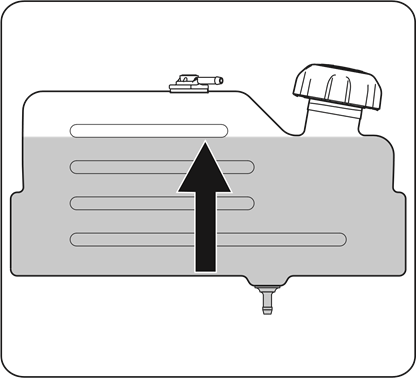

Afbeelding 9
Plaats de brandstofdop terug.

STOP! Ga verder met Het instellen van de dekpeulwielen (indien aanwezig).

Voetbediening CVT-modellen & CVT-modellen

Zet de motor uit (OFF) en laat de motor minstens twee minuten afkoelen voordat u de brandstofdop verwijdert. De benzinetank bevindt zich onder de motorkap. Verwijder de brandstofdop door deze tegen de klok in te draaien.
Vul de brandstoftank met benzine. Gebruik alleen schone, verse (niet ouder dan 30 dagen), loodvrije benzine. Vul de tank tot niet meer dan ½" onder de onderkant van de vulhals om ruimte te laten voor brandstofuitzetting. Zie Afbeelding 10.

Afbeelding 10
Plaats de brandstofdop terug.

Vul de tank niet te veel. Vul de tank tot niet meer dan ½" onder de onderkant van de vulhals om ruimte te laten voor brandstofuitzetting. Zie Afbeelding 10.

STOP! Ga verder met Het instellen van de dekpeulwielen (indien aanwezig).

Het instellen van de dekpeulwielen (indien aanwezig)

Verplaats de tractor naar een stevige en vlakke ondergrond, bij voorkeur een verharde ondergrond, en ga als volgt te werk:

Selecteer de hoogtepositie van het maaidek door de deklifthendel in te stellen op de normaal gewenste maaihoogte (er zijn zes verschillende maaihoogte-inkepingen op het rechterspatbord).
Controleer de dekpeulwielen op contact of overmatige speling met de ondergrond. De dekpeulwielen moeten tussen ¼" en ½" speling boven de grond hebben.
Als de peulwielen overmatige speling hebben of contact maken met de ondergrond, stelt u ze als volgt af:
1. Zet de deklifthendel in de hoogste stand.

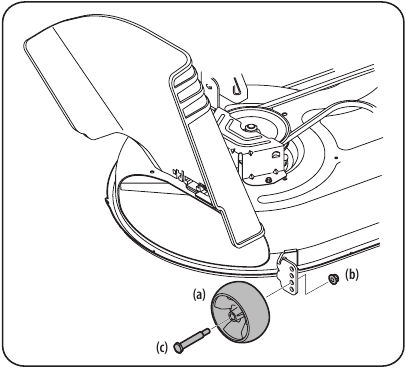

2. Verwijder de voorste en achterste dekpeulwielen (a) door de borgmoeren (b) en de schouderbouten (c) te verwijderen waarmee ze aan het dek zijn bevestigd. Zie Afbeelding 11.

  Afbeelding 11
3. Plaats de deklifthendel in de gewenste maaihoogte-instelling.
4. Plaats de schouderbouten (c) terug in het indexgat waardoor er ongeveer ½" tussen de onderkant van het dekpeulwiel (a) en het wegdek overblijft. Zet vast met de borgmoeren (c).
Raadpleeg Het dek waterpas stellen in het gedeelte Onderhoud van deze handleiding voor meer gedetailleerde instructies over verschillende dekafstellingen.

De motorkap bevestigen (indien nodig/indien aanwezig)

Op sommige tractoren kan een motorkap worden meegeleverd. Als de motorkap niet in de fabriek op de motorkap van uw tractor is geïnstalleerd, raadpleegt u de volgende stappen om de motorkap te installeren:
Knip de kabelbinders door waarmee de motorkap aan de tractor is bevestigd.
Verwijder de vier schroeven die vooraf in de motorkap zijn geïnstalleerd en bewaar deze voor stap 4.
Klik de motorkap op zijn plaats met behulp van de motorkap als richtlijn. Zie Afbeelding 12.

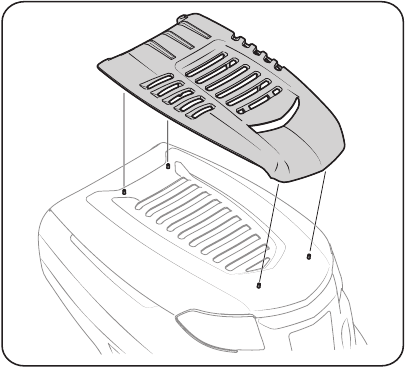

Afbeelding 12
Installeer de motorkap op de motorkap van de tractor en zet deze vanaf de onderkant vast met de vier schroeven die in stap 2 zijn verwijderd.

WERKING

Figuur 13

Nu je je zitmaaier hebt ingesteld, is het belangrijk om vertrouwd te raken met de bedieningselementen en functies. Zie figuur 13.

OPMERKING: Verwijzingen naar LINKS, RECHTS, VOOR en ACHTER duiden op die positie op de zitmaaier wanneer je naar voren kijkt terwijl je op de bestuurdersstoel zit.

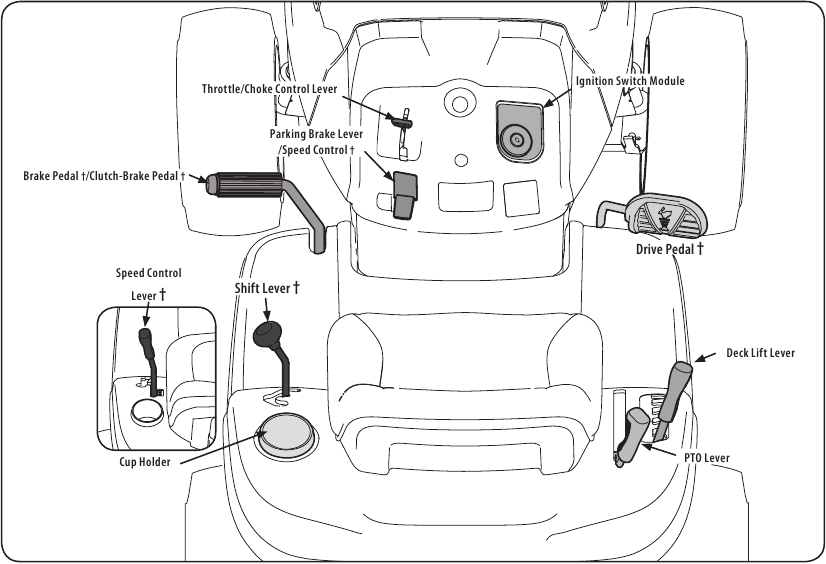

Gasklep/Choke-bedieningshendel

De gasklep/choke-bedieningshendel bevindt zich aan de linkerkant van het dashboard van de gazontractor. Deze hendel regelt de snelheid van de motor, evenals de choke wanneer deze helemaal naar voren wordt geduwd. Wanneer de gasklep in een bepaalde positie staat, behoudt de motor een uniforme snelheid.

Wanneer u de gazontractor bedient met het maaidek ingeschakeld, zorg er dan voor dat de gasklep/choke-bedieningshendel zich altijd in de SNEL (konijn) positie bevindt.

Als u de gasklep/choke-bedieningshendel helemaal naar voren beweegt, wordt de choke van de motor geactiveerd. Het activeren van de choke sluit de chokeplaat op de carburateur en helpt bij het starten van de motor.

Raadpleeg "Starting the engine" (De motor starten) voor gedetailleerde startinstructies.

Snelheidsregelaar

Hydrostatische modellen

De snelheidsregelaar, die zich op het linkerachterscherm bevindt, regelt de rijsnelheid van de gazontractor en de rijrichting.

Om vooruit of achteruit te rijden, beweegt u de snelheidsregelaar langzaam naar de gewenste "F" vooruit- of "R" achteruitsnelheid.

Om te stoppen, beweegt u de snelheidsregelaar naar de "N" neutrale positie.

Plaats bij het maaien de snelheidsregelaar in de "Cutting Speed" (Maaisnelheid) positie, of een lagere voorwaartse snelheid voor het beste resultaat.

OPMERKING: Gebruik het parkeerrempedaal niet om de rijsnelheid van de gazontractor te regelen. Gebruik altijd de snelheidsregelaar om de rijsnelheid van de gazon tractor te verlagen. Het intrappen van het parkeerrempedaal met de snelheidsregelaar ingeschakeld als onderdeel van de normale werking zal leiden tot vroegtijdige slijtage van de aandrijfriem.

Probeer de rijrichting niet te veranderen wanneer de gazontractor in beweging is. Dit kan ernstige schade aan de transmissie van de gazontractor veroorzaken. Breng de gazontractor altijd volledig tot stilstand voordat u de snelheidsregelaar van vooruit naar achteruit of omgekeerd beweegt.

CVT

Met de snelheidsregelaar, die zich aan de linkeronderkant van de dashboardconsole van de gazontractor bevindt, kunt u de rijsnelheid van de gazontractor regelen.

Om te gebruiken, trapt u het koppelingsrempedaal in en beweegt u de hendel uit de parkeerremstand en naar voren om de rijsnelheid van de gazontractor te verhogen. Wanneer een gewenste snelheid is bereikt, laat u de hendel los in een geschikte inkeping om die snelheid te behouden.

Om de rijsnelheid van de gazontractor te verlagen, trapt u het koppelingsrempedaal in en beweegt u de snelheidsregelaar naar achteren en laat u deze los in een inkeping.

Parkeerrempedaal & hendel (indien aanwezig)

Het parkeerrempedaal bevindt zich aan de linkerkant van de treeplank van de gazontractor. Het wordt gebruikt om de parkeerrem te activeren en om de gazontractor in plotselinge situaties te stoppen. De parkeerremhendel bevindt zich aan de linkerkant van het dashboard van de gazontractor.

Om de parkeerrem te activeren: Trap het parkeerrempedaal volledig in. Beweeg de parkeerremhendel helemaal naar beneden en in de parkeerrempositie ("PARK BRAKE ON" (Parkeerrem aan)) en laat vervolgens het rempedaal los zodat de parkeerrem wordt geactiveerd.

Om de parkeerrem los te maken: Trap het rempedaal in en de parkeerremhendel zal automatisch uit de parkeerrempositie bewegen.

Trap in een plotselinge situatie het rempedaal volledig in om de gazontractor tot stilstand te brengen en beweeg vervolgens onmiddellijk de snelheidsregelaar naar de "N" neutrale positie.

Gebruik het parkeerrempedaal niet om de rijsnelheid van de gazontractor te regelen. Dit zal leiden tot vroegtijdige slijtage van de aandrijfriem. Gebruik altijd de snelheidsregelaar om de rijsnelheid van de gazontractor te regelen en om de gazontractor onder normale omstandigheden te stoppen.

OPMERKING: Het parkeerrempedaal moet worden ingetrapt om de motor te starten. De parkeerrem moet ook worden geactiveerd als de bestuurder de stoel verlaat terwijl de motor draait, anders wordt de motor automatisch uitgeschakeld. Raadpleeg Veiligheidsvergrendelingsschakelaars.

Koppelingsrempedaal (indien aanwezig)

Het koppelingsrempedaal bevindt zich aan de linkerkant van de gazontractor, langs de treeplank. Trap het koppelingsrempedaal halverwege in wanneer u de tractor vertraagt door van snelheid te veranderen (zie Snelheidsregelaar). Trap het pedaal helemaal in om de schijfrem te activeren en de tractor volledig tot stilstand te brengen.

OPMERKING: Het pedaal moet worden ingetrapt om de motor te starten. Raadpleeg Veiligheidsvergrendelingsschakelaars verderop in dit deel van deze handleiding.

Schakelhendel (CVT- en voetbedienings-CVT-modellen)

De schakelhendel bevindt zich aan de linkerkant van het spatbord en heeft drie standen: VOORUIT (F), NEUTRAAL (N) en ACHTERUIT (R). Het rempedaal moet worden ingetrapt en de gazontractor mag niet in beweging zijn bij het verplaatsen van de schakelhendel.

Forceer de schakelhendel nooit. Dit kan ernstige schade aan de transmissie van de gazontractor veroorzaken.

Aandrijpedaal (indien aanwezig)

Het aandrijpedaal bevindt zich aan de rechterkant van de gazontractor, langs de treeplank. Trap het aandrijpedaal naar voren en de gazontractor zal bewegen in de richting waarin de schakelhendel is ingeschakeld. Om de gazontractor vooruit te laten rijden, terwijl hij volledig tot stilstand is gekomen, beweegt u de schakelhendel in de VOORUIT (F) positie. Trap geleidelijk op het aandrijpedaal en de gazontractor zal beginnen vooruit te bewegen. Om achteruit te rijden (R), volgt u dezelfde procedure, maar beweegt u de schakelhendel in de ACHTERUIT (R) positie.

De rijsnelheid wordt geregeld met het aandrijpedaal. Hoe verder het pedaal naar voren wordt gedraaid, hoe sneller de gazontractor zal rijden. Het pedaal keert terug naar zijn oorspronkelijke positie wanneer het niet wordt ingetrapt. Raadpleeg "Driving the Lawn Tractor" (De gazontractor besturen) voor gedetailleerde instructies over het aandrijpedaal.

Activeer altijd de parkeerrem wanneer u de gazontractor onbeheerd achterlaat.

Koplampen

De koplampen bevinden zich aan de voorkant van de gazontractor.

Bij sommige modellen branden de lampen wanneer de motor van de gazontractor draait.
Bij sommige modellen branden de lampen wanneer de contactsleutel uit de STOP-stand wordt gehaald.
Bij alle modellen gaan de lampen uit wanneer de contactsleutel in de STOP-stand wordt gezet.

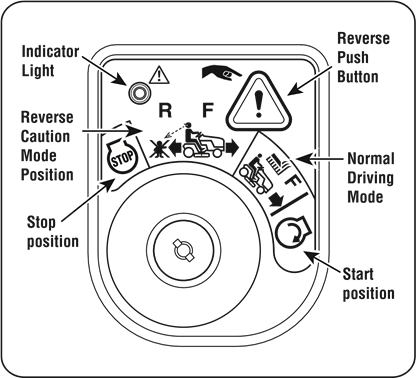

Contactschakelaarmodule

Om de motor te starten, steekt u de sleutel in het contactslot en draait u deze met de klok mee naar de START-stand. Laat de sleutel los in de "NORMAL MOWING MODE" (Normale maaistand) positie zodra de motor is gestart. De koplampen worden geactiveerd in de "NORMAL" (Normaal) (en "REVERSE CAUTION MODES" (Achteruitrijdwaarschuwingsstand)).

Om de motor te stoppen, draait u de sleutel tegen de klok in naar de OFF- of STOP-stand. Zie figuur 14.

Figuur 14

Laat een draaiende machine nooit onbeheerd achter. Schakel altijd de PTO uit, zet de schakelhendel in de neutrale stand, activeer de parkeerrem, stop de motor en verwijder de sleutel om onbedoeld starten te voorkomen.

Raadpleeg, voordat u de gazontractor bedient, zowel "Safety Interlock Switches" (Veiligheidsvergrendelingsschakelaars) als "Starting The Engine" (De motor starten) in het hoofdstuk "Operation" (Werking) van deze handleiding voor gedetailleerde instructies over de contactschakelaarmodule en het bedienen van de gazontractor in de "REVERSE CAUTION MODE" (Achteruitrijdwaarschuwingsstand).

Dekhefboom

De dekhefboom bevindt zich op het rechterspatbord van de gazontractor. Het wordt gebruikt om de hoogte van het maaidek te veranderen. Om te gebruiken, beweegt u de hendel naar links en plaatst u deze in de positie die het meest geschikt is voor uw toepassing.

PTO-hendel

De PTO-hendel bevindt zich op het rechterspatbord van de gazontractor. Het wordt gebruikt om de stroom naar het maaidek of andere optionele hulpstukken in te schakelen. Om te bedienen, beweegt u de hendel helemaal naar voren. Door de hendel helemaal naar achteren in de "PTO OFF" (PTO uit) positie te bewegen, wordt de stroom naar het maaidek of hulpstuk uitgeschakeld.

OPMERKING: De PTO-hendel moet in de uitgeschakelde (UIT) positie staan bij het starten van de motor.

Veiligheidsvergrendelingsschakelaars

Deze gazontractor is uitgerust met een veiligheidsvergrendelingssysteem ter bescherming van de bestuurder. Als het vergrendelingssysteem niet goed werkt, gebruik de gazontractor dan niet. Neem contact op met een erkende service dealer.

Het veiligheidsvergrendelingssysteem voorkomt dat de motor aanslaat of start, tenzij de parkeerrem is geactiveerd en de PTO-hendel in de uitgeschakelde (UIT) positie staat.
De motor wordt automatisch uitgeschakeld als de bestuurder de stoel verlaat voordat de parkeerrem wordt geactiveerd.
De motor wordt automatisch uitgeschakeld als de bestuurder de stoel van de gazontractor verlaat met de PTO-hendel in de ingeschakelde (AAN) positie, ongeacht of de parkeerrem is geactiveerd.
Met de contactsleutel in de "NORMAL DRIVING MODE" (Normale rijmodus) positie, wordt de motor automatisch uitgeschakeld als de PTO-hendel in de ingeschakelde (AAN) positie wordt bewogen met de snelheidsregelaar in de "REVERSE" (Achteruit) (R) positie.

Gebruik de gazontractor niet als het vergrendelingssysteem niet goed werkt. Dit systeem is ontworpen voor uw veiligheid en bescherming.

Achteruitrijdwaarschuwingsstand

Wees uiterst voorzichtig bij het bedienen van de gazontractor in de "REVERSE CAUTION MODE" (Achteruitrijdwaarschuwingsstand). Kijk altijd naar beneden en achteren voor en tijdens het achteruitrijden met de gazontractor. Gebruik de gazontractor niet als er kinderen of anderen in de buurt zijn. Stop de gazontractor onmiddellijk als iemand het gebied betreedt.

De "REVERSE CAUTION MODE" (Achteruitrijdwaarschuwingsstand) positie van de contactschakelaarmodule maakt het mogelijk om de gazontractor achteruit te bedienen met de messen (PTO) ingeschakeld.

Maaien in de achteruitrijrichting wordt niet aanbevolen.

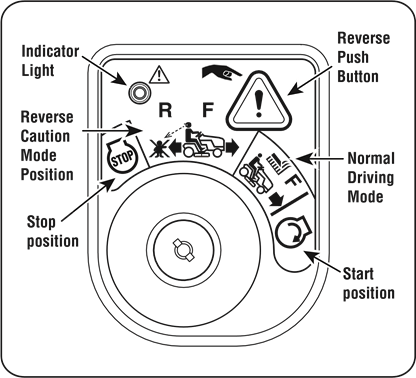

Om de "REVERSE CAUTION MODE" (Achteruitrijdwaarschuwingsstand) te gebruiken:

De bestuurder MOET op de stoel van de gazontractor zitten.

Start de motor zoals aangegeven.
Draai de sleutel van de "NORMAL DRIVING MODE" (Normale rijmodus) (Groen) positie naar de "REVERSE CAUTION MODE" (Achteruitrijdwaarschuwingsstand) (Geel) positie van de contactschakelaarmodule. Zie figuur 15.

Figuur 15
Druk op de "REVERSE PUSH BUTTON" (Achteruitrijdknop) (Oranje, driehoekige knop) in de rechterbovenhoek van de contactschakelaarmodule. Het rode indicatielampje in de linkerbovenhoek van de contactschakelaarmodule brandt tijdens activering. Zie figuur 15.
Eenmaal geactiveerd (indicatielampje AAN), kan de gazontractor achteruit worden gereden met de messen (PTO) ingeschakeld.
Kijk altijd naar beneden en achteren voor en tijdens het achteruitrijden om er zeker van te zijn dat er geen kinderen in de buurt zijn.
Nadat u de voorwaartse beweging hebt hervat, zet u de sleutel terug in de "NORMAL DRIVING MODE" (Normale rijmodus) positie.

De "REVERSE CAUTION MODE" (Achteruitrijdwaarschuwingsstand) blijft geactiveerd totdat:
- De sleutel in de "NORMAL DRIVING MODE" (Normale rijmodus) positie of de STOP-positie wordt geplaatst.
- De bestuurder activeert de parkeerrem door het rempedaal volledig in te trappen en ingedrukt te houden terwijl hij de parkeerremhendel in de "PARK BRAKE" (Parkeerrem) positie beweegt.

De parkeerrem inschakelen

Druk het rempedaal/rem-koppelingspedaal volledig in en houd het met uw voet ingedrukt.
Beweeg de parkeerremhendel helemaal naar beneden in de AAN-stand.
Laat het rempedaal/rem-koppelingspedaal los zodat de parkeerrem wordt geactiveerd.

De parkeerrem loszetten

Druk het rempedaal/rem-koppelingspedaal in en beweeg de parkeerremhendel uit de AAN-stand in de UIT-stand.

De maaihoogte instellen

Selecteer de hoogtepositie van het maaidek door de dekhefboom in een van de vijf verschillende maaihoogte-inkepingen aan de rechterkant van het spatbord te plaatsen.
Stel de dekwielen, indien aanwezig, zo af dat ze tussen ¼" en ½" boven de grond staan wanneer de gazontractor zich op een glad, vlak oppervlak bevindt, zoals een oprit.

Houd handen en voeten uit de buurt van de uitwerpopening van het maaidek.
OPMERKING: Op modellen die hiermee zijn uitgerust, zijn de dekwielen een anti-scalpeerfunctie van het dek en zijn ze niet ontworpen om het gewicht van het maaidek te dragen.
OPMERKING: Raadpleeg "Het dek waterpas stellen" voor meer gedetailleerde instructies met betrekking tot verschillende dekafstellingen.

De motor starten

Bedien de gazontractor niet als het vergrendelingssysteem niet goed werkt. Dit systeem is ontworpen voor uw veiligheid en bescherming.

OPMERKING: Raadpleeg de instructies voor het vullen van benzine en olie (Gas & Oil fill-up instructions).

Steek de sleutel in het contactslot.
Plaats de PTO-hendel in de uitgeschakelde (PTO OFF) stand.
Activeer de parkeerrem van de gazontractor (indien aanwezig).
Activeer de choke-bediening.
Draai de sleutel met de klok mee naar de START-stand. Nadat de motor is gestart, laat u de sleutel los. Deze keert terug naar de PTO ON (of NORMALE RIJMODUS) stand.

Houd de sleutel NIET langer dan 10 seconden tegelijk in de START-stand. Als u dit wel doet, kan dit schade veroorzaken aan de elektrische starter van uw motor.
Nadat de motor is gestart, deactiveert u de gas-/chokebedieningshendel en plaatst u de gas-/chokebedieningshendel in de SNELLE (FAST) stand.
OPMERKING: Laat de choke-bediening NIET aanstaan tijdens het bedienen van de gazontractor. Als u dit wel doet, resulteert dit in een "rijk" brandstofmengsel en zal de motor slecht lopen.

De motor stoppen

Als u een vreemd voorwerp raakt, stop dan de motor, koppel de bougiekabel(s) los en aard deze tegen de motor. Inspecteer de machine grondig op eventuele schade. Repareer de schade voordat u de machine opnieuw start en bedient.

Als de messen zijn ingeschakeld, plaatst u de PTO-hendel in de uitgeschakelde (OFF) stand.
Draai de sleutel tegen de klok in naar de STOP-stand.
Verwijder de sleutel uit het contactslot om onbedoeld starten te voorkomen.

De gazontractor besturen

Nieuwe bestuurders moeten volledig vertrouwd raken met de bediening en besturing van de gazontractor voordat ze de gazontractor in hogere snelheidsposities bedienen.

Kijk altijd naar beneden en naar achteren voordat en tijdens het achteruitrijden om een aanrijding te voorkomen.

Voordat u de bestuurderspositie verlaat, plaatst u de PTO-hendel in de uitgeschakelde (PTO OFF) stand, plaatst u de snelheidsregeling in NEUTRAAL (N), zet u de parkeerrem, zet u de motor uit en verwijdert u de sleutel om onbedoeld starten te voorkomen. Druk het parkeerrempedaal in om de parkeerrem los te zetten en laat het pedaal omhoog komen.

Hydrostatisch

Beweeg de gashendel in de SNELLE (konijn) stand (FAST (rabbit)).
OPMERKING: Bedien de gazontractor altijd met de gashendel in de SNELLE (konijn) stand (FAST (rabbit)) voor het meest efficiënte gebruik van het maaidek of andere (afzonderlijk verkrijgbare) hulpstukken.
Druk het parkeerrempedaal in om de parkeerrem los te zetten.
Beweeg de snelheidsregeling langzaam in de gewenste VOORWAARTSE (F) of ACHTERWAARTSE (R) positie. Hoe verder de hendel naar voren of naar achteren wordt bewogen, hoe sneller de gazontractor zal rijden.

Probeer de rijrichting NIET te veranderen wanneer de gazontractor in beweging is. Breng de gazontractor altijd volledig tot stilstand voordat u de snelheidsregeling van vooruit naar achteruit of omgekeerd beweegt. Als u dit niet doet, kan dit leiden tot ernstige schade aan de transmissie van uw gazontractor.

Nieuwe bestuurders moeten langzamere snelheden gebruiken. Raak volledig vertrouwd met de bediening en besturing van de gazontractor voordat u de gazontractor op hogere snelheid bedient.
Om te stoppen, beweegt u de snelheidsregeling naar de NEUTRALE (N) positie.

Druk in een plotselinge situatie het rempedaal volledig in om de gazontractor tot stilstand te brengen en beweeg vervolgens onmiddellijk de snelheidsregeling naar de neutrale "N"-stand.
Zet de parkeerrem door het parkeerrempedaal volledig in te drukken en ingedrukt te houden terwijl u de parkeerremhendel in de AAN-stand zet. Laat het parkeerrempedaal los zodat de parkeerrem wordt geactiveerd.

Voordat u de bestuurderspositie om welke reden dan ook verlaat, schakelt u de messen uit, plaatst u de snelheidsregeling in de neutrale stand, zet u de parkeerrem, zet u de motor uit en verwijdert u de sleutel.

CVT

Druk het rem-koppelingspedaal in om de parkeerrem los te zetten en laat het pedaal omhoog komen.
Beweeg de gashendel in de SNELLE (konijn) stand (FAST (rabbit)).
Plaats de schakelhendel in de VOORWAARTSE (F) of ACHTERWAARTSE (R) stand.

Gebruik de schakelhendel NIET om de rijrichting te veranderen wanneer de gazontractor in beweging is. Gebruik altijd het rem-koppelingspedaal om de gazontractor volledig tot stilstand te brengen voordat u schakelt.
Laat de parkeerrem los door het rem-koppelingspedaal in te drukken en de snelheidsregeling in de gewenste positie te plaatsen.

Nieuwe bestuurders moeten snelheidsposities 1 of 2 gebruiken. Raak volledig vertrouwd met de bediening en besturing van de gazontractor voordat u de gazontractor op hogere snelheid bedient.
Laat het rem-koppelingspedaal langzaam los om de unit in beweging te brengen.
De gazontractor wordt tot stilstand gebracht door het rem-koppelingspedaal in te drukken.
OPMERKING: Wanneer u de unit in eerste instantie bedient, zal er weinig verschil zijn tussen de twee hoogste snelheden totdat de riemen zichzelf tijdens de inloopperiode in de poelies hebben geplaatst.

Voordat u de bestuurderspositie om welke reden dan ook verlaat, schakelt u de messen uit, plaatst u de schakelhendel in de neutrale stand, zet u de parkeerrem, zet u de motor uit en verwijdert u de sleutel.

Als de unit afslaat met de snelheidsregeling in hoge snelheid, of als de unit niet werkt met de snelheidsregeling in een lage snelheidspositie, gaat u als volgt te werk:

Plaats de schakelhendel in NEUTRAAL (N).
Start de motor opnieuw.
Plaats de snelheidsregeling in de hoogste snelheidspositie.
Laat het rem-koppelingspedaal volledig los.
Druk het rem-koppelingspedaal in.
Plaats de snelheidsregeling in de gewenste positie.
Plaats de schakelhendel in VOORWAARTS (F) of ACHTERWAARTS (R) en volg de normale bedieningsprocedures.

Voetbediening CVT

Druk het rempedaal in om de parkeerrem los te zetten en laat het pedaal omhoog komen.
Beweeg de gashendel in de SNELLE (konijn) stand (FAST (rabbit)).
Plaats de schakelhendel in de VOORWAARTSE (F) of ACHTERWAARTSE (R) stand.

Gebruik de schakelhendel NIET om de rijrichting te veranderen wanneer de gazontractor in beweging is. Gebruik altijd het rem-koppelingspedaal om de gazontractor volledig tot stilstand te brengen voordat u schakelt.
Begin geleidelijk druk uit te oefenen op het aandrijpedaal. Hoe verder het pedaal wordt ingedrukt, hoe sneller de gazontractor in de gewenste richting zal rijden, afhankelijk van de positie van de schakelhendel.
De gazontractor wordt tot stilstand gebracht door het aandrijpedaal los te laten en vervolgens het rempedaal in te drukken.

Voordat u de bestuurderspositie om welke reden dan ook verlaat, schakelt u de messen uit, plaatst u de schakelhendel in NEUTRAAL (N), zet u de parkeerrem, zet u de motor uit en verwijdert u de sleutel.

De gazontractor parkeren

Wanneer u de gazontractor om welke reden dan ook op een grasveld stopt:

Plaats de snelheidsregeling/schakelhendel in N (neutraal),
Zet de parkeerrem.
Zet de motor uit en verwijder de sleutel. Dit minimaliseert de kans dat uw gazon "bruin" wordt door hete uitlaatgassen van de draaiende motor van uw gazontractor.

Op hellingen rijden

Raadpleeg de HELLINGSMETER (SLOPE GAUGE) om hellingen te bepalen waarop u de gazontractor veilig kunt bedienen.

Maai niet op hellingen met een helling van meer dan 15 graden (een stijging van ongeveer 2-1⁄2 voet per 10 voet). De gazontractor kan kantelen en ernstig letsel veroorzaken.

Maai op en neer hellingen, NOOIT dwars.
Wees uiterst voorzichtig bij het veranderen van richting op hellingen.
Let op gaten, sporen, hobbels, rotsen of andere verborgen objecten. Oneffen terrein kan de machine doen kantelen. Hoog gras kan obstakels verbergen.
Vermijd bochten tijdens het rijden op een helling. Als er een bocht moet worden gemaakt, draai dan de helling af. Het draaien van een helling opwaarts vergroot de kans op omvallen aanzienlijk.
Vermijd stoppen tijdens het rijden op een helling. Als het nodig is om te stoppen tijdens het rijden op een helling, start dan soepel en voorzichtig om de kans te verkleinen dat de gazontractor achterover kantelt.

De messen inschakelen

Het inschakelen van de PTO (blade engage) brengt vermogen over naar het maaidek. Om de messen in te schakelen, gaat u als volgt te werk:

Beweeg de gashendel naar de SNELLE (konijn) stand (FAST (rabbit)).
Pak de PTO-hendel vast en draai deze helemaal naar voren in de ingeschakelde (PTO ON) stand.
Houd de gashendel in de SNELLE (konijn) stand (FAST (rabbit)) voor het meest efficiënte gebruik van het maaidek of andere optionele hulpstukken.

Modellen met ACHTERUITRIJWAARSCHUWINGSMODUS (REVERSE CAUTION MODE): De motor wordt automatisch uitgeschakeld als de PTO is ingeschakeld met de snelheidsregeling in de positie voor achteruitrijden met de sleutel in de NORMALE RIJMODUS (NORMAL DRIVING MODE).

Modellen zonder ACHTERUITRIJWAARSCHUWINGSMODUS (REVERSE CAUTION MODE): De PTO-hendel moet in de uitgeschakelde (PTO OFF) stand staan bij het starten van de motor, bij het achteruitrijden en als de bestuurder de stoel verlaat. Raadpleeg Veiligheidsvergrendelingsschakelaars (Safety Interlock Switches).

De dekhefboom gebruiken

Om het maaidek omhoog te brengen, beweegt u de dekhefboom naar links en plaatst u deze vervolgens in de inkeping die het meest geschikt is voor uw toepassing. Raadpleeg De maaihoogte instellen.

Maaien

Om contact met het mes of letsel door een weggeslingerd object te voorkomen, moeten omstanders, helpers, kinderen en huisdieren zich op minstens 23 meter (75 voet) van de machine bevinden terwijl deze in werking is. Stop de machine als iemand het gebied betreedt.

De volgende informatie is nuttig bij het gebruik van het maaidek met uw gazontractor:

Plan uw maaipatroon om te voorkomen dat materiaal wordt uitgeworpen in de richting van wegen, trottoirs, omstanders en dergelijke. Vermijd ook het uitwerpen van materiaal tegen een muur of obstakel, waardoor het uitgeworpen materiaal terug kan kaatsen naar de bestuurder.

Maai niet met een hoge snelheid, vooral niet als er een mulchkit of grasopvangbak is geïnstalleerd.
Voor het beste resultaat wordt aanbevolen om de eerste twee ronden te maaien met de uitworp naar het midden gericht. Keer na de eerste twee ronden de richting om, zodat de uitworp naar buiten gericht is voor de rest van het maaien. Dit geeft een beter uiterlijk aan het gazon.
Maai het gras niet te kort. Kort gras nodigt onkruidgroei uit en wordt snel geel bij droog weer.
Het maaien moet altijd gebeuren met de motor op volgas.
In zwaardere omstandigheden kan het nodig zijn om een tweede keer over het gemaaide gebied te gaan om een zuivere snede te krijgen.
Probeer NIET zware struiken en onkruid en extreem lang gras te maaien. Uw gazontractor is ontworpen om gazons te maaien, NIET om struiken te verwijderen.
Houd de messen scherp en vervang de messen wanneer ze versleten zijn. Raadpleeg "Cutting Blades" (Messen snijden) voor de juiste instructies voor het slijpen van de messen.

SERVICE EN ONDERHOUD

ONDERHOUDSSCHEMA

Voordat u enig type onderhoud/service uitvoert, ontkoppel alle bedieningselementen en zet de motor uit. Wacht tot alle bewegende onderdelen volledig tot stilstand zijn gekomen. Koppel de bougiekabel los en aard deze tegen de motor om onbedoeld starten te voorkomen. Draag altijd een veiligheidsbril tijdens het gebruik of bij het uitvoeren van aanpassingen of reparaties.

Volg het onderhoudsschema dat hieronder wordt gegeven. Deze tabel beschrijft alleen de onderhoudsrichtlijnen. Gebruik de kolom Servicelogboek om voltooide onderhoudstaken bij te houden. Om het dichtstbijzijnde Onderdelen- en Reparatieservicecentrum te vinden of om service in te plannen, kunt u eenvoudig contact opnemen met 1-888-331-4569.

Raadpleeg de Gebruikershandleiding van de motor voor de motoronderhoudspunten die in de onderstaande tabel worden vermeld.

Interval	Item	Service
Elk gebruik	Motorinlaatroosters & koelventilatoren * Uitlaatspruitstuk, uitlaatpijp & Uitlaatschilden * Louvres van de motorkap/dashboardpaneel * Boven- en onderkant van het maaidek, onder en rond de spindelafdekkingen & riemgebied * Rond zekeringen, bedrading en kabelbomen * Rond transmissie, as en ventilatoren *	Controleren/reinigen (zie motorhandleiding) Controleren/reinigen Controleren/reinigen Controleren/reinigen Controleren/reinigen Controleren/reinigen
Na de eerste vijf uur	Motorolie	Verversen (zie motorhandleiding)
Elke 10 uur	Luchtopeningen in motorkap/dashboard Accuklemmen Draaipunten van pedalen	Reinigen Reinigen Smeren
Elke 25 uur	Assen en velgen Motor koelventilatoren Voorfilter van het luchtfilter* Luchtfilter*	Smeren Smeren Reinigen (zie motorhandleiding) Reinigen (zie motorhandleiding)
Elke 50 uur	Riemen en poelies Motorolie Olie filter Luchtfilter Brandstoffilter	Controleren op schade en slijtage Verversen (zie motorhandleiding) Vervangen (zie motorhandleiding) Reinigen of vervangen (zie motorhandleiding) Vervangen (zie motorhandleiding)
Elke 100 uur	Hardware Staat/afstand bougie	Controleren Controleren (zie motorhandleiding)
Voor opslag	Luchtopeningen in motorkap/dashboard Accuklemmen Draaipunten van pedalen Assen en velgen Motor koelventilatoren Smeerpunten Messen Banden Voorwielen Maaidek Maaidekwielen Maaidekniveau/-helling Maaidekspindels Staat/afstand bougie Motorolie Olie filter	Reinigen Reinigen Smeren Smeren Smeren Vetten Controleren/slijpen/vervangen indien nodig Controleren Smeren Controleren/reinigen Inspecteren en smeren Controleren Smeren Controleren (zie motorhandleiding) Verversen (zie motorhandleiding) Vervangen (zie motorhandleiding)

*-- Vaker uitvoeren in droge omstandigheden en/of bij mulchen

Onderhoud

Voordat u onderhoud of reparaties uitvoert, ontkoppel de PTO, zet de schakelhendel in de neutrale stand, zet de parkeerrem, zet de motor uit en verwijder de sleutel om onbedoeld starten te voorkomen.

Als de motor onlangs heeft gedraaid, zijn de motor, de uitlaat en de omliggende metalen oppervlakken heet en kunnen ze brandwonden veroorzaken aan de huid. Wees voorzichtig om brandwonden te voorkomen.

Rijderverzorging na gebruik

Na elk gebruik van de rijder moeten de volgende procedures worden geïmplementeerd om de levensduur van uw rijder te verlengen en veilige bedrijfsomstandigheden te garanderen.

Gevaar
Het niet opvolgen van deze aanbevelingen kan leiden tot ernstig letsel bij uzelf of anderen en kan schade aan de rijder veroorzaken.

Het reinigen van de onderkant van het maaidek

Maaidekspoelsysteem (indien aanwezig)

Sommige tractors zijn uitgerust met een maaidekspoelsysteem, dat wordt gebruikt om grasresten van de onderkant van het maaidek te spoelen en de opbouw van corrosieve chemicaliën te voorkomen. Andere tractors hebben mogelijk een maaidekspoelelement, waardoor een maaidekspoelsysteem op een later tijdstip kan worden toegevoegd. Als dit het geval is, kan een zeskantbout en een sluitring op het maaidekoppervlak van uw tractor worden gevonden en kunnen worden vervangen door een waterpoort die kan worden gebruikt als onderdeel van een optioneel maaidekspoelsysteem.

Gebruik het maaidekspoelsysteem om grasresten van de onderkant van het maaidek te spoelen en de opbouw van corrosieve chemicaliën te voorkomen. Voltooi de volgende stappen NA ELK MAAIEN:

Rijd de rijder naar een vlakke, vrije plek op uw gazon, dichtbij genoeg zodat uw tuinslang erbij kan.

Zorg ervoor dat de uitwerpschacht van de rijder is gericht WEG van mensen, uw huis, garage, geparkeerde auto's, enz.
Ontkoppel de PTO, zet de parkeerrem en zet de motor uit.
Schroef de slangkoppeling (meegeleverd met de gebruikershandleiding van uw rijder) op het uiteinde van uw tuinslang.
Bevestig de slangkoppeling aan de waterpoort op het oppervlak van uw maaidek. Zie Afbeelding 1.

Afbeelding 1
Opmerking: Zorg ervoor dat de slang niet onder het maaidek doorloopt en vrij is van alle bewegende onderdelen.
Zet het water aan.
Terwijl u in de bestuurderspositie op de rijder zit, start u de motor en plaatst u de gashendel in de stand FAST (SNEL) .
Zet de PTO van de rijder in de ingeschakelde (ON) (AAN) stand.
Blijf minimaal twee minuten in de bestuurderspositie met het maaidek ingeschakeld, zodat de onderkant van het maaidek grondig kan worden gespoeld.
Zet de PTO van de rijder in de uitgeschakelde (OFF) (UIT) stand.
Draai de contactsleutel naar de stand STOP om de motor van de rijder uit te zetten.
Zet het water uit en maak de slangkoppeling los van de waterpoort op het oppervlak van uw maaidek.
Opmerking: Op 50" en 54" maaidekken bevinden zich twee waterpoorten; één aan elke kant van het maaidek.
Nadat u uw maaidek met het Smart Jet-systeem hebt gereinigd, keert u terug naar de bestuurderspositie en schakelt u de PTO in. Laat het maaidek minimaal twee minuten draaien, zodat de onderkant van het maaidek grondig kan drogen.

Het reinigen van de rijder

Als de rijder onlangs heeft gedraaid, zijn de motor, de uitlaat en de omliggende metalen oppervlakken heet en kunnen ze brandwonden veroorzaken aan de huid. Laat de motor minimaal vijf minuten afkoelen. Wees voorzichtig om brandwonden te voorkomen.

Uw rijder moet na elk gebruik worden gereinigd en onder bepaalde omstandigheden, d.w.z. droge omstandigheden en/of mulchsituaties, kan extra reiniging nodig zijn.

Een van de beste manieren om uw rijder efficiënt te laten draaien en het brandrisico te verminderen, is door regelmatig vuilophoping van de rijder te verwijderen. Volg de onderstaande aanbevelingen en neem contact op met uw erkende dealer als u vragen hebt.

Laat de machine afkoelen in een open ruimte voordat u deze reinigt.
Gebruik geen water op enig deel van de rijder, behalve de onderkant van het maaidek. Dit kan schade veroorzaken aan de spindellagers, het elektrische systeem en de motor van de rijder, wat kan leiden tot vroegtijdige storingen. Het gebruik van perslucht en/of een bladblazer helpt de rijder schoon te houden.

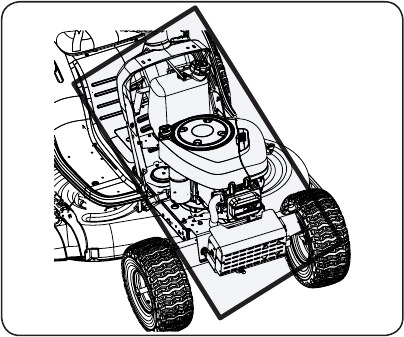

Maak schoon onder de motorkap. Uitlaatspruitstuk, rond zekeringen, alle bedrading en kabelbomen, uitlaatpijp, uitlaatschild, motorinlaatroosters en koelribben, enz. Zie Afbeelding 2.

Afbeelding 2

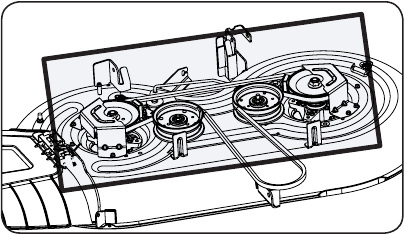

Maak de bovenkant van het maaidek schoon, onder de spindelafdekkingen en het riemgebied. Zie Afbeelding 3.

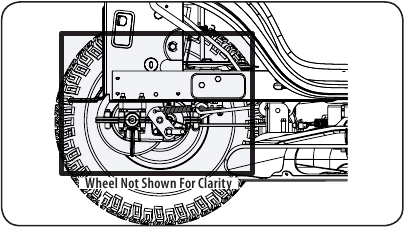

Afbeelding 3
Maak schoon rond en nabij de transmissie, de as en het ventilatorgebied. Zie Afbeelding 4.

Afbeelding 4
Vuil kan zich overal op de rijder ophopen, vooral op horizontale oppervlakken. Extra reiniging kan nodig zijn bij het maaien in droge omstandigheden of bij het mulchen.
Brandstoflekken/-morsen, olielekken/-morsen en overmatige smering kunnen ook verzamelplaatsen voor vuil worden. Onmiddellijke reparatie en het opruimen van olie- of brandstofmorsen kan helpen brandgevaar te verminderen.
Naast het reinigen van de rijder voor gebruik en opslag, mag u niet proberen ongewoon hoog gras (10" of hoger), droog gras (bijv. weiland) of stapels droge bladeren te maaien. Droog gras of bladeren kunnen in contact komen met de motoruitlaat en/of zich ophopen op het maaidek, wat een potentieel brandgevaar oplevert.

Motor

Raadpleeg de gebruikershandleiding van de motor voor instructies over motoronderhoud.

Controleer het motoroliepeil voor elk gebruik zoals beschreven in de gebruikershandleiding van de motor. Volg de instructies zorgvuldig op.

Motorolie verversen

Modellen met olieaftapslang

OPMERKING: Het oliefilter (indien aanwezig) moet bij elke olieverversing worden vervangen.

Om de olieverversing te voltooien, gaat u als volgt te werk:

Laat de motor een paar minuten draaien zodat de olie in het carter kan opwarmen. Warme olie stroomt gemakkelijker en voert meer van het motorbezinksel af dat zich mogelijk op de bodem van het carter heeft afgezet. Wees voorzichtig om brandwonden door hete olie te voorkomen.
Open de motorkap van de tractor en zoek de olieaftappoort aan de linkerkant van de motor.

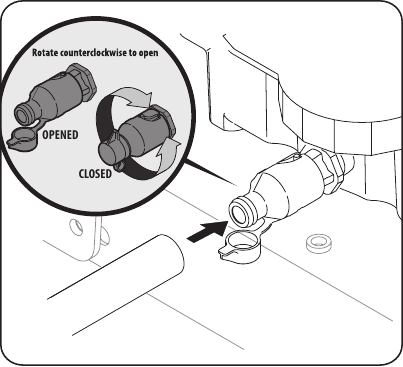

Open de beschermkap aan het uiteinde van de olieaftapkraan om de aftappoort bloot te leggen. Zie het inzetstuk van Afbeelding 5.

Afbeelding 5
Verwijder de olievuldop/peilstok van de olievulpijp.
Duw de (meegeleverde) olieaftapslang op de olieaftappoort. Leid het tegenovergestelde uiteinde van de slang in een geschikte olieopvangbak met een inhoud van minimaal 2,5 liter om de gebruikte olie op te vangen.
Duw de olieaftapkraan lichtjes in en draai deze tegen de klok in om deze te openen en de oliestroom mogelijk te maken. Zie Afbeelding 5.
Nadat de olie is afgetapt, duwt u de olieaftapkraan terug en draait u deze in de vergrendelde positie. Plaats de dop terug op het uiteinde van de olieaftapkraan om te voorkomen dat er vuil in de aftappoort komt.
Vervang het oliefilter (indien aanwezig) zoals beschreven in de gebruikershandleiding van de motor.
Vul de motor bij met nieuwe olie. Raadpleeg de gebruikershandleiding van de motor voor informatie over de juiste hoeveelheid en viscositeit van de motorolie.

Modellen met olieaftaphuls

Om de olieverversing te voltooien, gaat u als volgt te werk:

Laat de motor een paar minuten draaien zodat de olie in het carter kan opwarmen. Warme olie stroomt gemakkelijker en voert meer van het motorbezinksel af dat zich mogelijk op de bodem van het carter heeft afgezet. Wees voorzichtig om brandwonden door hete olie te voorkomen.
Open de motorkap van de tractor en zoek de olieaftappoort aan de linkerkant van de motor.
Draai de olievuldop los en verwijder de peilstok van de olievulpijp.

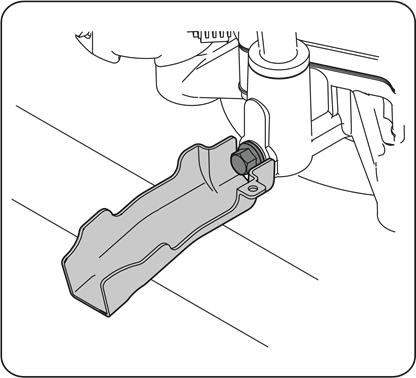

Klik het kleine uiteinde van de olieaftaphuls op het oliecarter. Zie Afbeelding 6.

Afbeelding 6
Verwijder de aftapplug en laat de olie in een geschikte container lopen met een inhoud van minimaal 64 oz.
Onderhoud het oliefilter (indien aanwezig) zoals beschreven in de afzonderlijke gebruikershandleiding van de motor.
Voer de vorige stappen in omgekeerde volgorde uit nadat de olie is afgetapt.
Vul de motor bij met nieuwe olie. Raadpleeg de gebruikershandleiding van de motor voor informatie over de juiste hoeveelheid en viscositeit van de motorolie.

Smering

Voordat u smeert, repareert of inspecteert, ontkoppel altijd de PTO, zet de schakelhendel in de neutrale stand, zet de parkeerrem, zet de motor uit en verwijder de sleutel om onbedoeld starten te voorkomen.

Motor

Smeer de motor met motorolie zoals beschreven in de gebruikershandleiding van de motor.

Draaipunten & Linkage

Smeer alle draaipunten op het aandrijfsysteem, de parkeerrem en de maaidekliftbediening minstens één keer per seizoen met lichte olie.

Achterwielen

De achterwielen moeten één keer per seizoen van de assen worden verwijderd. Smeer de assen en de velgen met een universeel vet voordat u ze opnieuw installeert.

Voorassen (alleen hydrostatisch)

Elk uiteinde van de voorste draagbalk van de tractor kan zijn uitgerust met een smeernippel. Smeer met een vetspuit na elke 25 uur tractorwerking.

Koplampen

Vervang de koplampen als volgt:

Open de motorkap van de tractor volledig.
Koppel de draadboomleidingen los van de koplampfittingaansluitingen. Noteer welke draad op elke aansluiting is aangesloten voordat u deze loskoppelt.
Draai de fitting ongeveer een kwartslag om het fittinglipje uit te lijnen met de reflectorhuisinkeping; trek vervolgens de lamp en de fitting uit de reflectorbehuizing. Zie Afbeelding 7.

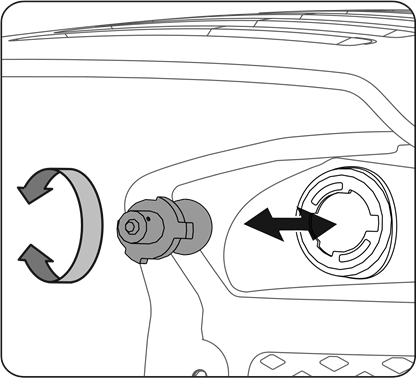

Afbeelding 7
Duw de lamp naar binnen en draai tegen de klok in om deze uit de fitting te verwijderen.
Lijn een vergrendelingsnok van de lampvoet uit met de inkeping in de fitting, duw de lamp vervolgens naar binnen en draai met de klok mee om te vergrendelen. Zie Afbeelding 7.
Lijn het fittinglipje uit met de inkeping van de reflectorbehuizing; duw de fitting vervolgens naar binnen en draai indien nodig om de fitting in de behuizing te vergrendelen.
Sluit de draadboomleidingen aan op de juiste fittingaansluitingen.

De motor reinigen

Brandstof of olie die op de machine is gemorst, moet onmiddellijk worden weggeveegd. Zorg ervoor dat er GEEN vuil ophoopt rond de koelvinnen van de motor of op enig ander deel van de machine.

Het gebruik van een hogedrukreiniger om uw tractor schoon te maken wordt NIET aanbevolen. Dit kan schade veroorzaken aan elektrische componenten, spillen, poelies, lagers of de motor.

Accu

CALIFORNIA PROPOSITION 65 WAARSCHUWING! Accupolen, terminals en aanverwante accessoires bevatten lood en loodverbindingen, chemicaliën waarvan de staat Californië weet dat ze kanker en reproductieve schade veroorzaken. Was uw handen na gebruik.

Als u de accu verwijdert, koppel dan eerst de NEGATIEVE (zwarte) draad los van de terminal, gevolgd door de POSITIEVE (rode) draad. Wanneer u de accu terugplaatst, sluit dan altijd eerst de POSITIEVE (rode) draad aan op de terminal, gevolgd door de NEGATIEVE (zwarte) draad.

De accu is verzegeld en onderhoudsvrij. Het zuurniveau kan niet worden gecontroleerd.

Houd de accukabels en -terminals altijd schoon en vrij van corrosieve ophoping.
Nadat u de accu en de terminals hebt schoongemaakt, brengt u een dun laagje vaseline of vet aan op beide terminals.
Houd de rubberen beschermkap altijd over de positieve terminal om kortsluiting te voorkomen.

Zorg ervoor dat de draden op de juiste terminals zijn aangesloten; het omkeren ervan kan de polariteit veranderen en schade toebrengen aan het wisselstroomsysteem van uw motor.

Accu reinigen

Reinig de accu door deze uit de tractor te verwijderen en te wassen met een oplossing van zuiveringszout en water. Reinig indien nodig de accupolen met een draadborstel om afzettingen te verwijderen. Breng een dun laagje vaseline of vet aan op de terminals en blootliggende bedrading om corrosie te voorkomen.

Accudefecten

Enkele veelvoorkomende oorzaken van accudefecten zijn:

Onjuiste eerste activering
Overladen
Bevriezing
Onderladen
Gecorrodeerde aansluitingen

OPMERKING: Deze defecten vallen NIET onder de garantie van uw tractor.

Opladen

Accu's stoten tijdens het opladen een explosief gas uit. Laad de accu op in een goed geventileerde ruimte en houd hem uit de buurt van open vuur of waakvlammen, zoals bij een waterverwarmer, ruimteverwarming, oven, wasdroger of andere gastoestellen.

Gebruik bij het opladen van de accu van uw tractor alleen een oplader die is ontworpen voor 12V loodzuuraccu's. Lees de gebruikershandleiding van uw acculader voordat u de accu van uw tractor oplaadt. Volg altijd de instructies en neem de waarschuwingen in acht.

Als uw tractor gedurende langere tijd niet is gebruikt, laadt u de accu als volgt op:

Stel uw acculader in om maximaal 10 A te leveren. Als uw acculader automatisch is, laadt u de accu op totdat de oplader aangeeft dat het opladen voltooid is. Als de oplader niet automatisch is, laadt u de accu minimaal acht uur op.

Starten met startkabels

Start nooit een beschadigde of bevroren accu met startkabels. Zorg ervoor dat de voertuigen elkaar niet raken en dat de ontstekingen zijn uitgeschakeld (OFF (Uit)). Zorg ervoor dat de kabelklemmen elkaar niet raken.

Start de accu van uw gazontractor nooit met startkabels met de accu van een draaiend voertuig.

Sluit de positieve (+) kabel aan op de positieve pool (+) van de ontladen accu van uw gazontractor.
Sluit het andere uiteinde van de kabel aan op de (positieve +) pool van de startaccu.
Sluit de tweede kabel (negatief –) aan op de andere pool van de startaccu.
Maak de laatste aansluiting op het motorblok van de tractor, uit de buurt van de accu. Maak vast aan een ongelakt onderdeel om een goede verbinding te garanderen.

Als de startaccu in een voertuig (bijv. auto, vrachtwagen) is geïnstalleerd, start dan de motor van het voertuig NIET bij het starten met startkabels van uw gazontractor.
Start de tractor zoals aangegeven.
Zet de parkeerrem van de tractor vast voordat u de startkabels verwijdert, in omgekeerde volgorde van aansluiting.

Het niet correct starten met startkabels kan een vonk veroorzaken, en het gas in beide accu's kan exploderen.

De accu verwijderen

Om de accu te verwijderen, trekt u de accu-bevestigingsbeugel naar buiten en vervolgens omhoog.

Figuur 8

Zekering

Er is een zekering van 20 A in de kabelboom van uw tractor geïnstalleerd om het elektrische systeem van de tractor te beschermen tegen schade veroorzaakt door overmatige stroomsterkte.

Als het elektrische systeem niet werkt of de motor van uw tractor niet start, controleer dan of de zekering niet is doorgebrand. Deze bevindt zich aan de achterkant van het apparaat, onder het spatbord bij de accu.

Gebruik altijd een zekering met dezelfde stroomsterkte als vervanging.

Het maaidek waterpas stellen

OPMERKING: Controleer de bandenspanning van de tractor voordat u afstellingen uitvoert om het maaidek waterpas te stellen. Raadpleeg Banden voor meer informatie over de bandenspanning.

Van voor naar achter

De voorkant van het maaidek wordt ondersteund door een stabilisatorstang die kan worden versteld om het maaidek van voor naar achter waterpas te stellen. De voorkant van het maaidek moet tussen ¼" en 3⁄8" lager zijn dan de achterkant van het maaidek. Stel indien nodig als volgt af:

Terwijl de tractor op een stevige, vlakke ondergrond staat geparkeerd, plaatst u de hendel voor het optillen van het platform op de tweede inkeping van bovenaf (de op een na hoogste stand) en draait u het mes zo dicht mogelijk bij het afvoerkanaal dat parallel aan de tractor loopt.
Meet de afstand van de voorkant van de mespunt tot de grond en de achterkant van de mespunt tot de grond. De eerste meting moet tussen ¼" en 3⁄8" minder zijn dan de tweede meting. Bepaal de geschatte afstand die nodig is voor een juiste afstelling en ga indien nodig verder met de volgende stap.
Zoek de borgmoer en de contramoer aan de voorkant van de stabilisatorbeugel. Zie figuur 9.

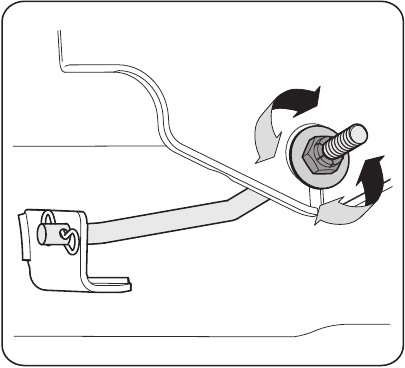

Figuur 9
Na het losdraaien van de borgmoer:
Draai de contramoer vast om de voorkant van het maaidek omhoog te brengen;
Draai de contramoer los om de voorkant van het maaidek omlaag te brengen.
Draai de eerder losgedraaide borgmoer weer vast wanneer de juiste afstelling is bereikt.

Van links naar rechts

Als het lijkt alsof het maaidek ongelijkmatig maait, kan een afstelling van links naar rechts worden uitgevoerd. Stel indien nodig als volgt af:

Terwijl de tractor op een stevige, vlakke ondergrond staat geparkeerd, plaatst u de hendel voor het optillen van het maaidek in de tweede inkeping van bovenaf (de op een na hoogste stand) en draait u beide messen zo dat ze loodrecht op de tractor staan.
Meet de afstand van de buitenkant van de linker mespunt tot de grond en de afstand van de buitenkant van de rechter mespunt tot de grond. Beide metingen moeten gelijk zijn. Zo niet, ga dan verder met de volgende stap.

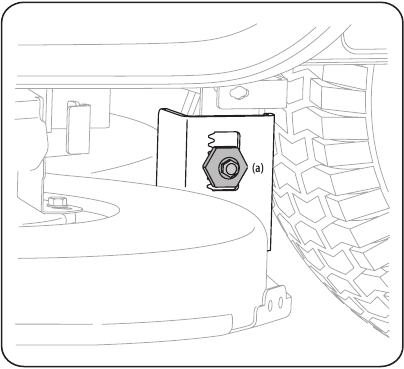

Draai de zeskantbout (a) op de linker maaidek-ophangbeugel los, maar verwijder deze NIET. Zie figuur 10.

Figuur 10
Balanceer het maaidek door met een sleutel aan het afstelwiel (dat zich direct achter de zojuist losgedraaide zeskantbout bevindt) met de klok mee/omhoog of tegen de klok in/omlaag te draaien. Het maaidek is correct gebalanceerd wanneer beide eerdere metingen van de mespunten gelijk zijn.
Draai de zeskantbout (a) op de linker maaidek-ophangbeugel weer vast wanneer de juiste afstelling is bereikt.

Stoel afstellen

Raadpleeg De stoel bevestigen voor instructies over het afstellen van de stoel.

Parkeerrem afstellen

Probeer nooit de remmen af te stellen terwijl de motor draait. Schakel altijd de PTO uit, zet de schakelhendel in de neutrale stand, stop de motor en verwijder de sleutel om onbedoeld starten te voorkomen.

Als de tractor niet volledig tot stilstand komt wanneer het rempedaal volledig is ingetrapt, of als de achterwielen van de tractor kunnen rollen terwijl de parkeerrem is ingeschakeld, moet de rem worden afgesteld. Neem contact op met een erkende service dealer om uw remmen correct te laten afstellen.

Maaidek verwijderen

Om het maaidek te verwijderen, gaat u als volgt te werk:

Zet de PTO-hendel in de uitgeschakelde (OFF (Uit)) stand en schakel de parkeerrem in.
Laat het maaidek zakken door de hendel voor het optillen van het maaidek in de onderste inkeping op het rechterspatbord te plaatsen.

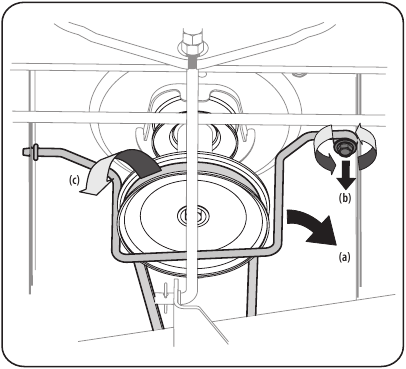

Verwijder de riemgeleiderstang (a) van rond de motorpoelie van de tractor door de zelftappende schroef (b) te verwijderen waarmee deze is bevestigd. Zie figuur 11.

Figuur 11
OPMERKING: Noteer in welk gat het andere uiteinde van de riemgeleiderstang is gestoken voor herinstallatie.
Verwijder de riem (c) van rond de motorpoelie van de tractor en de spanrol(len). Zie figuur 11.

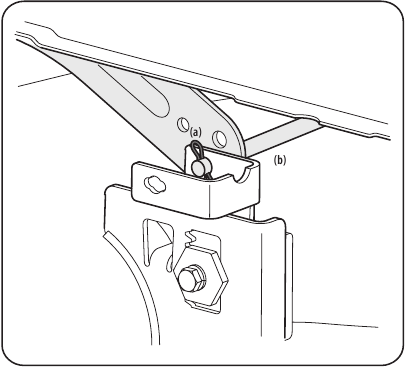

Kijkend naar het maaidek vanaf de linkerkant van de tractor, zoekt u de splitpen (a) die de maaidek-steunstang (b) aan de linkerachterkant van het maaidek bevestigt. Zie figuur 12. Verwijder de splitpen (a) die de maaidek-steunstang (b) bevestigt en verwijder voorzichtig de maaidek-steun van de maaidek-hefarm.

Figuur 12
Herhaal stap 5 aan de rechterkant van de tractor.
Verplaats de hendel voor het optillen van het maaidek naar de bovenste inkeping op het rechterspatbord om de maaidek-hefarmen omhoog en uit de weg te bewegen.

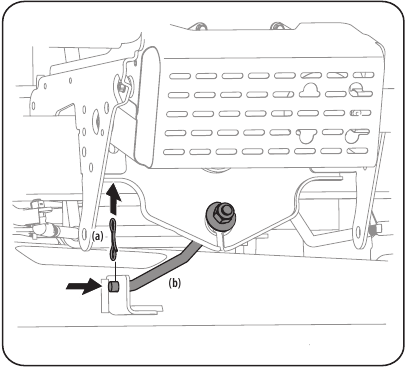

Verwijder de splitpen (a) waarmee de maaidek-stabilisatorstang (b) aan het maaidek is bevestigd. Schuif de maaidek-hefstang uit het montage-lasstuk op het maaidek, zoals te zien is in figuur 13.

Figuur 13

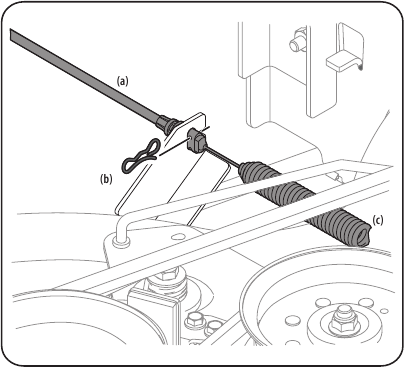

Verwijder voorzichtig de PTO-kabel (a) van de achterkant van het maaidek door de splitpen (b) te verwijderen waarmee deze is bevestigd. Verwijder de veer (c) van de maaidek-spanrolbeugel. Zie figuur 14.

Figuur 14
Schuif het maaidek voorzichtig (vanaf de linkerkant) onder de tractor vandaan.

Maaidek installeren

Om het maaidek te installeren, volgt u de instructies voor het verwijderen van het maaidek in omgekeerde volgorde.

Banden

Overschrijd nooit de maximale bandenspanning die op de zijwand van de band staat aangegeven.

De aanbevolen bandenspanning is:

Ongeveer 10 psi voor de achterbanden
Ongeveer 14 psi voor de voorbanden

Raadpleeg de zijwand van de band voor de exacte aanbevolen of maximale psi van de bandenfabrikant. Pomp de banden niet te hard op. Ongelijke bandenspanning kan ervoor zorgen dat het maaidek ongelijkmatig maait.

Messen

Zet de motor UIT (OFF (Uit)) en verwijder de sleutel voordat u de messen verwijdert om ze te slijpen of te vervangen. Bescherm uw handen door zware handschoenen te dragen bij het vastpakken van het mes.

Inspecteer de mesassen regelmatig op scheuren of beschadigingen, vooral als u een vreemd voorwerp raakt. Vervang ze onmiddellijk als ze beschadigd zijn.

De messen kunnen als volgt worden verwijderd:

Verwijder het maaidek van onder de tractor (raadpleeg Maaidek verwijderen) en draai het maaidek voorzichtig om zodat de onderkant zichtbaar is.

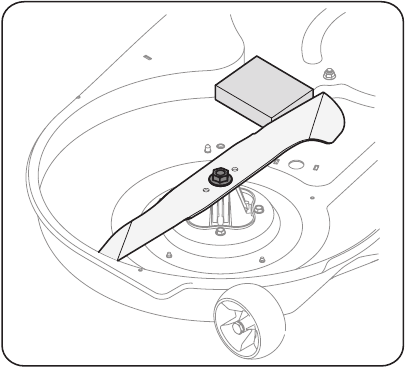

Plaats een blok hout tussen de centrale maaidekbehuizing en het mes om als stabilisator te dienen. Zie figuur 15.

Figuur 15
Verwijder de zeskantflensmoer waarmee het mes aan de as is bevestigd. Zie figuur 15.
Om de messen correct te slijpen, verwijdert u gelijke hoeveelheden metaal van beide uiteinden van de messen langs de snijkanten, parallel aan de achterkant, in een hoek van 25° tot 30°.

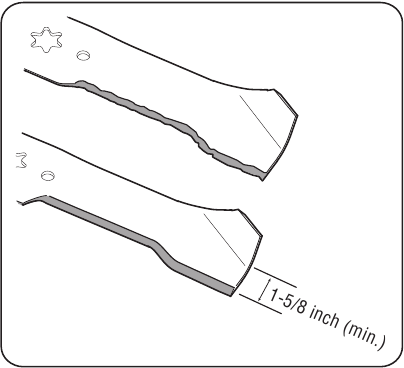

Als de snijkant van het mes al is geslepen tot op 1-5⁄8" van de rand, of als er metaalscheiding aanwezig is, vervangt u de messen door nieuwe. Zie figuur 16.

Figuur 16

Als de snijkant van het mes eerder is geslepen, of als er metaalscheiding aanwezig is, vervangt u de messen door nieuwe.

Een slecht gebalanceerd mes veroorzaakt overmatige trillingen, kan schade veroorzaken aan de tractor en/of leiden tot persoonlijk letsel.

Test de balans van het mes met behulp van een messenbalanceerder. Slijp metaal van de zware kant totdat het gelijkmatig in balans is.

OPMERKING: Zorg er bij het vervangen van het mes voor dat u het mes installeert met de zijde van het mes gemarkeerd met ''Bottom'' (onderkant) (of met een onderdeelnummer erin gestempeld) naar de grond gericht wanneer de maaier in de werkstand staat.

Gebruik een momentsleutel om de zeskantflensmoer van de mesas aan te draaien tot tussen 95 Nm en 122 Nm (70 ft-lbs en 90 ft-lbs).

De maaidekriem vervangen

Zorg ervoor dat de motor is uitgeschakeld, verwijder de sleutel, ontkoppel de bougiekabel(s) en aard deze tegen de motor om onbedoeld starten te voorkomen voordat u de riem verwijdert.

Alle riemen op uw gazontractor zijn onderhevig aan slijtage en moeten worden vervangen als er tekenen van slijtage zijn.

De V-riem op uw tractor is speciaal ontworpen om veilig in en uit te schakelen. Een vervangende (niet-OEM) V-riem kan gevaarlijk zijn omdat deze niet volledig uitschakelt. Gebruik voor een goed werkende machine door de fabriek goedgekeurde riemen.

Om de maaidekriem op uw tractor te vervangen, gaat u als volgt te werk:

Verwijder het maaidek. Zie Het maaidek verwijderen.
Verwijder de riembeschermers (a) door de zeskantbouten (b) te verwijderen waarmee ze aan het maaidek zijn bevestigd. Zie Afbeelding 17.

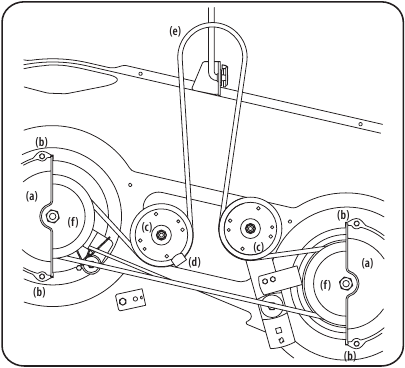

Afbeelding 17
Het kan ook nodig zijn om de zeskantmoer op de linker spanrol (c) los te draaien om de riem van de katrol en rond de riembeschermer (d) te krijgen.
Verwijder voorzichtig de maaidekriem (e) rond de twee messenkoppen (f) en de twee spanrollen (c) van het maaidek. Zie Afbeelding 17.
Om de nieuwe riem te plaatsen, begint u met het leiden van de riem rond de twee messenkoppen (f). Leid de riem rond de twee spanrollen (c) van het maaidek. Draai de zeskantmoer van de linker spanrol die in stap 3 is losgemaakt weer vast. Monteer de verwijderde riembeschermers (a) opnieuw in stap 2. Zie Afbeelding 17.
Installeer het maaidek opnieuw en zorg ervoor dat de riem rond de katrollen blijft lopen zoals aangegeven. Zie Afbeelding 17.
Trek aan de rechterkant van de riem en plaats de smalle V-kant van de riem in de PTO-katrol.

OPSLAG BUITEN HET SEIZOEN

Bewaar grasmaaiers nooit met brandstof in de tank binnenshuis of in slecht geventileerde ruimtes waar brandstofdampen een open vlam, vonk of waakvlam kunnen bereiken, zoals bij een verwarming, boiler, wasdroger of gastoestel.

De motor voorbereiden

Brandstof die tijdens warm weer in de brandstoftank achterblijft, verslechtert en veroorzaakt ernstige startproblemen.

Om te voorkomen dat er gomaanslag ontstaat in de carburateur van de motor, waardoor de motor mogelijk defect raakt, moet het brandstofsysteem volledig worden geleegd of moet de benzine worden behandeld met een stabilisator om verslechtering te voorkomen.

Als u een brandstofstabilisator gebruikt:
1. Lees de instructies en aanbevelingen van de productfabrikant.
2. Voeg de juiste hoeveelheid stabilisator voor de capaciteit van het brandstofsysteem toe aan schone, verse benzine.
3. Vul de brandstoftank met behandelde brandstof en laat de motor 2-3 minuten draaien om gestabiliseerde brandstof in de carburateur te krijgen.
Als u het brandstofsysteem leegt:
1. Tap geen brandstof af als de motor heet is. Geef de motor voldoende tijd om af te koelen. Tap de brandstof buiten af in een goedgekeurde container, uit de buurt van open vuur.
2. Tap een groot volume brandstof uit de tank door de brandstofleiding los te koppelen van het inline-brandstoffilter in de buurt van de motor. Zie de volledige instructies voor "Draining The Fuel" (De brandstof aftappen) verderop in dit gedeelte.

  Benzine is extreem ontvlambaar en kan onder bepaalde omstandigheden explosief zijn. Tap de benzine af voordat u de apparatuur voor langere tijd opslaat. Tap de brandstof alleen buiten af in een goedgekeurde container, uit de buurt van open vuur. Laat de motor afkoelen. Doof sigaretten, sigaren, pijpen en andere ontstekingsbronnen voordat u de brandstof aftapt. Bewaar benzine in een goedgekeurde container op een veilige plaats.
3. Sluit de brandstofleiding weer aan en laat de motor draaien totdat hij begint te haperen. Gebruik vervolgens de choke om de motor draaiende te houden totdat alle brandstof in de carburateur is verbruikt.
4. Koppel de brandstofleiding los en tap alle resterende benzine uit het systeem.

  Benzine is een giftige stof. Voer benzine op de juiste manier af. Neem contact op met uw plaatselijke autoriteiten voor goedgekeurde verwijderingsmethoden.
Verwijder de bougie en giet een (1) ounce motorolie door het bougiegat in de cilinder. Laat de motor een paar keer draaien om de olie te verdelen. Plaats de bougie terug.

De brandstof aftappen

Zoek het brandstoffilter, dat zich aan de linkerkant van de motor bevindt en mogelijk met een spanband aan de motor is bevestigd.
Knip de spanband door, indien aanwezig, en knijp vervolgens de inline-klem op het brandstoffilter samen met een tang. Schuif de klem omhoog over de brandstofleiding.
Trek de brandstofleiding los van het filter en plaats het open uiteinde van de leiding in een goedgekeurde container om de brandstof af te tappen.

De grasmaaier voorbereiden

Reinig en smeer de maaier grondig zoals beschreven in de smeerinstructies.
Gebruik geen hogedrukreiniger of tuinslang om uw apparaat schoon te maken.
Bewaar de maaier in een droge, schone ruimte. Bewaar hem niet naast corrosieve materialen, zoals kunstmest.

PROBLEEMOPLOSSING

Voordat u onderhoud/service uitvoert, moet u alle bedieningselementen uitschakelen en de motor stoppen. Wacht tot alle bewegende onderdelen volledig tot stilstand zijn gekomen. Koppel de bougiekabel los en aard deze tegen de motor om onbedoeld starten te voorkomen. Draag altijd een veiligheidsbril tijdens het gebruik of tijdens het uitvoeren van afstellingen of reparaties.

Dit gedeelte behandelt kleine serviceproblemen. Om het dichtstbijzijnde erkende servicecentrum te vinden of om service in te plannen, belt u 1-888-331-4569.

Probleem	Oorzaak	Oplossing
Motor start niet	PTO/Maaimes inschakelhendel ingeschakeld. Parkeerrem niet ingeschakeld. Bougiekabel(s) losgekoppeld. Gasklep/Choke bedieningshendel niet in de juiste startpositie. Choke niet geactiveerd Brandstoftank leeg, of oude brandstof. Brandstofleiding verstopt. Defecte bougie(s). Motor verzopen. Zekering(en) doorgebrand	Plaats de hendel in de uitgeschakelde (UIT) positie. Schakel de parkeerrem in. Sluit de kabel(s) aan op de bougie(s). Plaats de gasklep/choke hendel in de SNELLE positie. Beweeg de gasklep/choke hendel in de choke positie. Vul de tank met schone, verse (minder dan 30 dagen oude) benzine. Vervang de brandstofleiding en vervang het brandstoffilter. Reinig, stel de opening af of vervang de bougie(s). Start de motor met de gasklep in de SNELLE positie. Vervang de zekering(en). Zie "Zekering" in het gedeelte Service en onderhoud.
Motor loopt onregelmatig	Apparaat draait met CHOKE (choke) geactiveerd. Bougiekabel(s) los. Brandstofleiding verstopt of oude brandstof. Ontluchting in de tankdop verstopt. Water of vuil in het brandstofsysteem. Vuil luchtfilter.	Deactiveer de CHOKE (choke). Sluit de bougiekabel(s) aan. Vervang de brandstofleiding; vul de tank met schone, verse benzine en vervang het brandstoffilter. Maak de ontluchting vrij of vervang de dop als deze beschadigd is. Tap de brandstoftank af. Vul opnieuw met schone, verse benzine. Vervang het papieren element van het luchtfilter of reinig de schuimrubberen voorreiniger, indien aanwezig.
Motor oververhit	Motoroliepeil laag. Luchtstroom beperkt.	Vul het carter met de juiste hoeveelheid en het juiste gewicht olie. Verwijder grasresten en vuil rond de koelribben en behuizing van de motor.
Motor hapert bij hoge toerentallen	Bougieopening te klein.	Verwijder de bougie en stel de opening opnieuw in.
Motor loopt onregelmatig stationair	Bougie vervuild, defect of opening te groot. Vuil luchtfilter.	Vervang de bougie. Stel de bougieopening in. Vervang het luchtfilterelement en/of reinig de voorreiniger.
Overmatige trilling	Maaimes los of uit balans. Beschadigd of verbogen maaimes.	Draai het mes en de spindel vast. Vervang het mes.
Maaier mulcht geen gras	Motortoerental te laag. Nat gras. Buitensporig hoog gras. Bot mes.	Plaats de gasklep in de SNELLE (konijn) positie. Mulch niet als het gras nat is. Maai eenmaal op een hoge maaihoogte en maai daarna nogmaals op de gewenste hoogte of maak een smallere maaibreedte. Slijp of vervang het mes.
Ongelijkmatig maaien	Maaidek niet goed waterpas. Bot mes. Ongelijke bandenspanning.	Voer een zijdelingse afstelling van het maaidek uit. Slijp of vervang het mes. Controleer de bandenspanning van alle vier de banden.

ALS U VRAGEN OF OPMERKINGEN HEEFT, NEEM DAN CONTACT MET ONS OP.

1-888-331-4569

WWW.CRAFTSMAN.COM

CRAFTSMAN^® is een geregistreerd handelsmerk van Stanley Black & Decker, Inc., gebruikt onder licentie.
© 2018 CRAFTSMAN U.S. & Canada Only
CRAFTSMAN.com

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download CRAFTSMAN T100 SERIES - Gazonmaaierhandleiding
