VEILIGE BEDIENINGSPRAKTIJKEN

Lees en volg alle veiligheidsvoorschriften en instructies in deze handleiding voordat u deze machine probeert te bedienen.
Het niet naleven van deze instructies kan leiden tot persoonlijk letsel - BEWAAR DEZE INSTRUCTIES.

CALIFORNIA PROPOSITION 65 Motoruitlaat, sommige bestanddelen ervan en bepaalde voertuigonderdelen bevatten of stoten chemicaliën uit waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken.

OPMERKING: Deze gebruikershandleiding behandelt verschillende modellen. Kenmerken kunnen per model verschillen. Niet alle functies in deze handleiding zijn van toepassing op alle modellen en het afgebeelde model kan afwijken van het uwe.

Dit symbool wijst op belangrijke veiligheidsinstructies die, indien niet opgevolgd, de persoonlijke veiligheid en/of eigendommen van uzelf en anderen in gevaar kunnen brengen. Lees en volg alle instructies in deze handleiding voordat u deze machine probeert te bedienen. Het niet naleven van deze instructies kan leiden tot persoonlijk letsel.
Wanneer u dit symbool ziet, NEEM DEZE WAARSCHUWING TER HARTE!

Deze machine is gebouwd om te worden bediend volgens de veilige bedieningspraktijken in deze handleiding. Zoals bij elk type elektrisch materieel, kan onachtzaamheid of een fout van de bediener leiden tot ernstig letsel. Deze machine is in staat vingers, handen, tenen en voeten te amputeren en brokstukken weg te slingeren. Het niet in acht nemen van de volgende veiligheidsinstructies kan leiden tot ernstig letsel of de dood.

ALGEMENE INFORMATIE

1. Lees, begrijp en volg alle instructies op de grasmaaier en in de handleiding(en) voordat u probeert te monteren en te bedienen. Bewaar deze handleiding op een veilige plaats voor toekomstig en regelmatig gebruik en voor het bestellen van vervangende onderdelen.
2. Maak uzelf vertrouwd met alle bedieningselementen en hun juiste werking.
3. Sta kinderen jonger dan 14 jaar nooit toe deze grasmaaier te bedienen. Kinderen van 14 jaar en ouder moeten de instructies en veilige bedieningspraktijken in deze handleiding en op de grasmaaier lezen en begrijpen en moeten worden opgeleid en begeleid door een volwassene.
4. Sta volwassenen nooit toe deze grasmaaier te bedienen zonder de juiste instructies.
5. Bewaar de grasmaaier in een droge, schone ruimte. Niet opslaan naast corrosieve materialen, zoals meststoffen.
6. Als er situaties ontstaan die niet in deze handleiding worden behandeld, wees dan voorzichtig en gebruik uw gezond verstand. Neem contact op met uw vertegenwoordiger van de klantenservice voor hulp.
7. Volgens de U.S. Consumer Products Safety Commission (CPSC) en de U.S. Environmental Protection Agency (EPA) heeft dit product een geschatte levensduur van zeven (7) jaar, onder normale gebruiksomstandigheden. Laat het product aan het einde van zijn levensduur jaarlijks inspecteren om ervoor te zorgen dat alle mechanische en veiligheidssystemen correct en veilig werken en niet overmatig versleten zijn. Als u dit niet doet, kan dit leiden tot een ongeluk, letsel of de dood.

VOORBEREIDING VOOR GEBRUIK

1. Inspecteer grondig het gebied waar de grasmaaier zal worden gebruikt. Verwijder alle stenen, stokken, draden, botten, speelgoed en andere vreemde voorwerpen waarover kan worden gestruikeld of die door het/de mes(sen) kunnen worden opgepikt en weggegooid. Weggeslingerde voorwerpen kunnen ernstig persoonlijk letsel veroorzaken.
2. Om contact met het mes of letsel door weggeslingerde voorwerpen te voorkomen, blijft u in de bedieningszone achter de handgrepen van de grasmaaier. Houd helpers op ten minste 23 meter (75 voet) afstand van de grasmaaier terwijl deze in werking is. Houd omstanders, kinderen en huisdieren binnen terwijl de grasmaaier in werking is. Stop de grasmaaier als iemand het gebied betreedt.
3. Wees u bewust van de richting waarin de grasmaaier en het hulpstuk uitwerpen en richt de uitworp van de grasmaaier niet op iemand.
4. Draag altijd een veiligheidsbril of veiligheidsbril tijdens het gebruik en tijdens het uitvoeren van een afstelling of reparatie om uw ogen te beschermen. Weggeslingerde voorwerpen die terugkaatsen, kunnen ernstig oogletsel veroorzaken.
5. Draag stevige, ruwzoolige werkschoenen en nauwsluitende broeken en shirts. Loszittende kleding, sieraden en lang haar kunnen vast komen te zitten in bewegende delen. Shirts en broeken die de armen en benen bedekken en schoenen met stalen neuzen worden aanbevolen.
6. Gebruik de grasmaaier nooit op blote voeten, sandalen, gladde of lichtgewicht (bijv. canvas) schoenen.
7. Vul de brandstoftank nooit te vol. Vul de tank tot maximaal 2,5 cm (1 inch) onder de onderkant van de vulhals om ruimte te laten voor brandstofuitzetting.
8. Plaats de benzinedop terug en draai hem goed vast.
9. Gebruik alleen accessoires en hulpstukken die voor deze grasmaaier zijn goedgekeurd door de fabrikant van de grasmaaier. Lees, begrijp en volg alle instructies die bij de goedgekeurde accessoires of hulpstukken zijn geleverd.

WERKING

1. Gegevens geven aan dat bedieners van 65 jaar en ouder betrokken zijn bij een groot percentage van grasmaaiergerelateerde verwondingen. Deze bedieners moeten hun vermogen evalueren om de grasmaaier veilig genoeg te bedienen om zichzelf en anderen te beschermen tegen ernstig letsel.
2. Veel verwondingen ontstaan doordat de grasmaaier over de voet wordt getrokken tijdens een val veroorzaakt door uitglijden of struikelen. Houd de grasmaaier niet vast als u uw evenwicht of grip verliest; laat de hendel onmiddellijk los.
3. Trek de grasmaaier nooit naar u toe terwijl u loopt. Als u de grasmaaier van een muur of obstakel moet terugtrekken, kijk dan eerst naar beneden en naar achteren om te voorkomen dat u struikelt en volg dan deze stappen:
   1. Stap van de grasmaaier af om uw armen volledig te strekken.
   2. Zorg ervoor dat u goed in evenwicht bent en stevig staat.
   3. Trek de grasmaaier langzaam terug, niet meer dan halverwege naar u toe.
   4. Herhaal deze stappen indien nodig.
4. Schakel de aandrijfbediening (indien aanwezig) niet in tijdens het starten van de motor.
5. De mesbediening is een veiligheidsvoorziening. Probeer nooit de werking ervan te omzeilen. Als u dit doet, wordt de veiligheidsvoorziening buiten werking gesteld en kan dit leiden tot persoonlijk letsel door contact met het draaiende mes. De mesbediening moet vrij in beide richtingen werken en automatisch terugkeren naar de uitgeschakelde (uit) stand wanneer deze wordt losgelaten. Het snijmes blijft tot drie seconden draaien nadat de mesbediening is losgelaten. Plaats nooit een deel van het lichaam in het mesgebied totdat u zeker weet dat het mes is gestopt met draaien.
6. Als de grasmaaier abnormaal begint te trillen, stop dan de motor en controleer onmiddellijk de oorzaak. Trillingen zijn over het algemeen een waarschuwing voor problemen.
7. Gebruik de grasmaaier nooit zonder de juiste beschermplaat, uitwerpkappen, grasvanger, mesbediening of andere veiligheidsbeschermende voorzieningen op hun plaats en in werking. Gebruik de grasmaaier nooit met beschadigde veiligheidsvoorzieningen. Als u dit niet doet, kan dit leiden tot persoonlijk letsel.
8. Trek bij het starten van de motor langzaam aan het koord totdat er weerstand wordt gevoeld en trek vervolgens snel. Snelle terugtrekking van het startkoord (terugslag) trekt de hand en arm sneller naar de motor toe dan u kunt loslaten. Botbreuken, fracturen, kneuzingen of verstuikingen kunnen het gevolg zijn.
9. Steek geen handen of voeten in de buurt van draaiende delen of onder het maaidek. Contact met het/de mes(sen) kan leiden tot amputatie van handen en voeten.
10. Let op gaten, sporen, hobbels, rotsen of andere verborgen voorwerpen. Oneffen terrein of verborgen voorwerpen kunnen een slip- en/of struikelongeluk veroorzaken. Hoog gras kan obstakels verbergen.
11. Uw grasmaaier is ontworpen om normaal gazon van een hoogte van niet meer dan 17,5 cm (7 inch) te maaien. Probeer niet door ongewoon hoog, droog gras (bijv. weiland) of stapels droge bladeren te maaien.
12. Plan uw maaipatroon om te voorkomen dat materiaal wordt uitgeworpen in de richting van wegen, trottoirs, helpers en dergelijke. Vermijd het uitwerpen van materiaal tegen een muur of obstakel, waardoor uitgeworpen materiaal terug kan kaatsen naar de bediener.
13. Zet de motor af en wacht tot het mes volledig tot stilstand is gekomen voordat u de grasvanger verwijdert of de afvoergoot ontstopt. Het snijmes blijft tot drie seconden draaien nadat de mesbediening is losgelaten. Plaats nooit een deel van het lichaam in het mesgebied totdat u zeker weet dat de motor is uitgeschakeld en het mes is gestopt met draaien.
14. Een ontbrekende of beschadigde uitwerpklep, afvoergoot of mulchplug kan leiden tot contact met het mes of letsel door weggeslingerde voorwerpen.
15. Gebruik de grasmaaier niet zonder de uitwerpklep, afvoergoot, mulchplug of de hele grasvanger op de juiste plaats.
16. Stop het grasmaaierblad bij het oversteken van opritten met grind, paden of wegen en wanneer u geen gras maait.
17. Maai alleen bij daglicht of goed kunstlicht.
18. Gebruik de grasmaaier niet onder invloed van alcohol of drugs.
19. De uitlaatdemper en motor worden erg heet en kunnen ernstige brandwonden veroorzaken. Niet aanraken. Laat de grasmaaier minstens vijf minuten afkoelen voordat u hem opbergt of onderhoudswerkzaamheden probeert uit te voeren.
20. Laat een motor nooit binnenshuis of in een slecht geventileerde ruimte draaien. Motoruitlaat bevat koolmonoxide, een geurloos en dodelijk gas.

KINDEREN

1. Tragische ongelukken kunnen gebeuren als de bestuurder niet alert is op de aanwezigheid van kinderen. Kinderen worden vaak aangetrokken door de maaier en de maaiactiviteit. Ze begrijpen de gevaren niet. Ga er nooit van uit dat kinderen blijven waar u ze voor het laatst hebt gezien.
2. Houd omstanders, kinderen en huisdieren binnen terwijl de maaier in bedrijf is onder toezicht van een verantwoordelijke volwassene anders dan de bestuurder. Stop de maaier als iemand het gebied betreedt.
3. Wees alert en zet de maaier uit als een kind of omstander het gebied betreedt.
4. Laat kinderen jonger dan 14 jaar nooit met deze maaier werken. Kinderen van 14 jaar en ouder moeten de instructies en veilige bedieningspraktijken in deze handleiding en op de maaier lezen en begrijpen, en moeten worden opgeleid en begeleid door een volwassene.
5. Deze maaier is een precisieapparaat, geen speelgoed. Wees daarom altijd uiterst voorzichtig. Deze maaier is ontworpen om één taak uit te voeren: gras maaien. Gebruik hem niet voor andere doeleinden.
6. Wees uiterst voorzichtig bij het naderen van blinde hoeken, deuropeningen, struiken, bomen of andere objecten die uw zicht op een kind dat mogelijk het pad van de maaier op rent, kunnen belemmeren.
7. Houd kinderen uit de buurt van hete of draaiende motoren. Ze kunnen brandwonden oplopen door een hete motor of uitlaat.
8. Als uw maaier is uitgerust met een elektrische startknop, verwijder dan de sleutel wanneer de maaier onbeheerd is om onbevoegd gebruik te voorkomen. Zorg ervoor dat de sleutel ontoegankelijk is voor kleine kinderen.

HELLINGBEDIENING VOOR MEELOPERS

1. Hellingen zijn een belangrijke factor die verband houdt met uitglij- en valongelukken die kunnen leiden tot ernstig letsel of de dood. Alle hellingen vereisen extra voorzichtigheid. Als u zich ongemakkelijk voelt op de helling, maai deze dan niet.
2. Meet voor uw veiligheid elke helling voordat u de maaier op het hellende gebied gebruikt. Gebruik een hellingmeetapparaat in aanvulling op de hellingmeter die als onderdeel van deze handleiding is opgenomen om hellingen te meten voordat u deze maaier op een hellend of heuvelachtig gebied gebruikt. Smartphonetoepassingen kunnen ook worden gebruikt om hellingen te meten. Als de helling groter is dan 15 graden (25%) zoals aangegeven op de hellingmeter of een hellingmeetapparaat, gebruik deze maaier dan niet in dat gebied, anders kan dit ernstig letsel tot gevolg hebben.
3. Maai niet op hellingen die groter zijn dan 15 graden (25%).
4. Maai alleen dwars op hellingen, nooit op en neer.
5. De maaier kan sneller gaan rijden bij het afdalen, draai altijd bergopwaarts. Houd de maaier te allen tijde onder controle.
6. Maai niet op nat gras. Een onstabiele ondergrond kan uitglijden veroorzaken.
7. Gebruik de maaier niet onder omstandigheden waarbij de tractie of stabiliteit in twijfel wordt getrokken. Zorg er altijd voor dat u stevig staat. Een uitglijder en val kan ernstig persoonlijk letsel veroorzaken. Als u het gevoel hebt dat u uw evenwicht of grip verliest, laat dan onmiddellijk de hendel van de mesbediening los en het mes stopt binnen drie (3) seconden met draaien.
8. Blijf minstens 3 voet (1 meter) uit de buurt van afgronden, greppels, taluds of de rand van het water. U kunt uw evenwicht of grip verliezen.

BRAND & BRANDSTOF

1. Om persoonlijk letsel of schade aan eigendommen te voorkomen, moet u uiterst voorzichtig zijn bij het hanteren van benzine.Benzine is uiterst ontvlambaar en de dampen zijn explosief.
   Ernstig persoonlijk letsel kan optreden wanneer benzine op uzelf of uw kleding wordt gemorst, wat kan ontbranden. Was uw huid en trek onmiddellijk andere kleren aan.
2. Doof alle sigaretten, sigaren, pijpen en andere ontstekingsbronnen.
3. Gebruik alleen een goedgekeurde draagbare brandstofcontainer (benzine). Gebruik alleen containers die zijn gecertificeerd door EPA, CARB en/of OSHA.
4. Verwijder nooit de tankdop en vul nooit brandstof bij terwijl de motor heet is of draait. Laat de motor minstens vijf minuten afkoelen voordat u bijvult.
5. Vul de maaier nooit binnenshuis.
6. Bewaar de maaier of brandstofcontainer nooit binnen waar een open vlam, vonk of controlelampje is, zoals bij een boiler, ruimteverwarmer, oven, wasdroger of andere gastoestellen.
7. Als er brandstof wordt gemorst, veeg deze dan van de motor en de maaier. Ruim gemorste olie of brandstof op en verwijder brandstofdoordrenkte resten. Verplaats de maaier naar een ander gebied. Wacht minstens 5 minuten voordat u de motor start.
8. Om brandgevaar te verminderen, moet u de maaier vrijhouden van gras, bladeren of andere resten. Volg de instructies in het gedeelte Service en onderhoud om uw maaier vrij van resten te houden.
9. Vul de brandstoftank nooit te vol. Vul de tank tot maximaal 25 mm onder de onderkant van de vulhals om ruimte te laten voor brandstofuitzetting.
10. Plaats de tankdop terug en draai hem goed vast.
11. Laat een maaier minstens vijf minuten afkoelen voordat u brandstof bijvult of hem opbergt.
12. Vul nooit containers in een voertuig of op een vrachtwagen- of aanhangerbed met een plastic bekleding. Plaats containers altijd op de grond uit de buurt van uw voertuig voordat u ze vult.
13. Indien mogelijk, haal apparatuur op benzine uit de vrachtwagen of aanhanger en vul deze op de grond bij. Als dit niet mogelijk is, vul dergelijke apparatuur dan bij op een aanhanger met een draagbare container, in plaats van met een benzinepompnozzle.
14. Houd de nozzle te allen tijde in contact met de rand van de brandstoftank of containeropening totdat het tanken is voltooid. Gebruik geen nozzlevergrendeling.

SERVICE

1. Houd de maaier in goede staat. Vervang versleten of beschadigde onderdelen.
2. Om ernstig letsel of de dood te voorkomen, mag u de motor op geen enkele manier aanpassen. Knoeien met de toerentalbegrenzer kan leiden tot een weglopende motor en ervoor zorgen dat deze op onveilige snelheden draait. Knoei nooit met de fabrieksinstelling van de toerentalbegrenzer van de motor. Wijzig de instellingen van de toerentalbegrenzer van de motor niet en laat de motor niet te snel draaien. De toerentalbegrenzer regelt de maximale veilige bedrijfssnelheid van de motor.
3. Maaimesen zijn scherp. Wikkel het mes in of draag handschoenen en wees extra voorzichtig bij het onderhouden ervan.
4. Voordat u de machine reinigt, repareert of inspecteert, moet u ervoor zorgen dat het mes en alle bewegende delen tot stilstand zijn gekomen. Koppel de bougiekabel los en aard deze tegen de motor om onbedoeld starten te voorkomen.
5. Zorg ervoor dat het mes volledig tot stilstand komt binnen (3) drie seconden na het bedienen van de mesbediening. Als het mes niet binnen drie seconden stopt, moet uw maaier professioneel worden onderhouden door een erkende servicedealer. Controleer de juiste werking volgens het gedeelte Service en onderhoud.
6. Controleer regelmatig het veiligheidsvergrendelingssysteem op een goede werking, zoals later in deze handleiding wordt beschreven. Als het veiligheidsvergrendelingssysteem niet goed werkt, laat uw maaier dan professioneel onderhouden door een erkende servicedealer.
7. Knoei nooit met de veiligheidsvergrendeling van de mesbediening of andere veiligheidsvoorzieningen. Controleer de juiste werking volgens het gedeelte Service en onderhoud.
8. Controleer het aanhaalmoment van de maaimes- en motorbevestigingsbouten in overeenstemming met het gedeelte Service en onderhoud in deze handleiding. Inspecteer het mes ook visueel op schade (bijv. overmatige slijtage, verbogen, gebarsten). Vervang het mes alleen door het mes van de originele fabrikant (O.E.M.).
9. Het gebruik van serviceonderdelen die niet voldoen aan de originele uitrustingsspecificaties kan leiden tot onjuiste prestaties en de veiligheid in gevaar brengen.
10. Houd alle moeren, bouten en schroeven goed vast om er zeker van te zijn dat de apparatuur in veilige staat verkeert. Controleer al het bevestigingsmateriaal op stevigheid volgens het gedeelte Service en onderhoud.
11. Nadat u een vreemd voorwerp hebt geraakt, stop dan de motor, koppel de bougiekabel(s) los en aard deze tegen de motor. Inspecteer de maaier grondig op schade. Repareer de schade voordat u start en bedient.
12. Probeer nooit de maaihoogte van de wielen aan te passen of reparaties aan de maaier uit te voeren terwijl de motor draait.
13. Grasvangcomponenten en de uitwerpklep zijn onderhevig aan slijtage en beschadiging die bewegende delen kunnen blootleggen of ervoor kunnen zorgen dat voorwerpen worden weggeslingerd. Controleer de componenten regelmatig voor veiligheidsbescherming en vervang ze onmiddellijk door onderdelen van de originele fabrikant (O.E.M.). "Het gebruik van onderdelen die niet voldoen aan de originele uitrustingsspecificaties kan leiden tot onjuiste prestaties en de veiligheid in gevaar brengen."
14. Onderhoud of vervang veiligheids- en instructielabels indien nodig.
15. Neem de juiste wetten en voorschriften voor de verwijdering van gas, olie, enz. in acht om het milieu te beschermen.

KENNISGEVING MET BETREKKING TOT EMISSIES

Motoren die zijn gecertificeerd om te voldoen aan de Californische en federale EPA-emissievoorschriften voor SORE (Small Off Road Equipment) zijn gecertificeerd om te werken op gewone loodvrije benzine en kunnen de volgende emissiebeheersingssystemen omvatten: Motoraanpassing (EM) en driewegkatalysator (TWC) indien aanwezig.

Indien vereist, zijn modellen uitgerust met brandstofleidingen en brandstoftanks met lage permeatie voor beheersing van de verdampingsemissies. Californische modellen kunnen ook een koolstoffilter bevatten. Neem contact op met de klantenservice voor informatie over de configuratie van de verdampingsemissiebeheersing voor uw model.

VONKENVANGER

Deze maaier is uitgerust met een verbrandingsmotor en mag niet worden gebruikt op of in de buurt van onverbeterd bos-, struik- of grasland, tenzij het uitlaatsysteem van de motor is uitgerust met een vonkenvanger die voldoet aan de toepasselijke lokale of nationale wetten (indien van toepassing).

Als er een vonkenvanger wordt gebruikt, moet deze door de bestuurder in goede staat worden gehouden. In de staat Californië is het bovenstaande wettelijk verplicht (sectie 4442 van de California Public Resources Code). Andere staten hebben mogelijk soortgelijke wetten. Federale wetten zijn van toepassing op federaal land.

Een vonkenvanger voor de uitlaatdemper is verkrijgbaar bij uw dichtstbijzijnde erkende servicedealer voor motoren of neem contact op met de serviceafdeling, P.O. Box 361131 Cleveland, Ohio 44136-0019.

HELLINGSMETER (ACHTERKANT)

Hellingen zijn een belangrijke factor bij uitglij- en valpartijen, die kunnen leiden tot ernstig letsel of de dood. Alle hellingen vereisen extra voorzichtigheid. Als u zich ongemakkelijk voelt op de helling, maai deze dan niet. Maai niet op hellingen steiler dan 15 graden (25%). Maai alleen dwars op hellingen, nooit op en neer.

GEBRUIK DE HELLINGSMETER OP DE ACHTERZIJDE ZOALS AFGEBEELD OM TE BEPALEN OF EEN HELLING TE STIJL IS VOOR EEN VEILIGE WERKING! Om de helling te controleren, gaat u als volgt te werk:

1. Open de handleiding op de pagina en vouw langs de stippellijn.
2. Zoek een verticaal object op of achter de helling (bijv. een paal, gebouw, hek, boom, enz.)
3. Lijn een van beide zijden van de hellingsmeter uit met het object.
4. Verstel de meter omhoog of omlaag totdat de linkerhoek de helling raakt.
5. Als er een opening onder de meter is, is de helling te steil voor een veilige werking.

VEILIGHEIDSSYMBOLEN

Deze pagina toont en beschrijft veiligheidssymbolen die op deze maaier kunnen voorkomen. Lees, begrijp en volg alle instructies op de maaier voordat u probeert deze te monteren en te bedienen.

Symbool	Beschrijving
	LEES DE GEBRUIKSAANWIJZING(EN) Lees, begrijp en volg alle veiligheidsregels en instructies in de handleiding(en) en op de maaier voordat u probeert deze maaier te bedienen. Het niet naleven van deze informatie kan leiden tot persoonlijk letsel of de dood. Bewaar deze handleiding op een veilige plaats voor toekomstig en regelmatig gebruik.
	VOORKOM AMPUTATIELETSSEL Steek uw handen of voeten niet in de buurt van of onder het maaidek. Contact met het mes kan leiden tot amputatie van handen en voeten.
	VOORKOM DAT KINDEREN OVERREDEN WORDEN/MESLETSSEL Maai niet wanneer er kinderen of anderen in de buurt zijn. Om contact met het mes of letsel door een weggeslingerd object te helpen voorkomen, blijft u in de bedieningszone achter de handgrepen van de maaier. Houd helpers op minstens 23 meter (75 voet) afstand van de maaier terwijl deze in werking is. Houd omstanders, kinderen en huisdieren binnen terwijl de maaier in werking is. Stop de maaier als iemand het gebied betreedt.
	VOORKOM LETSEL DOOR WEGGESLINGERDE VOORWERPEN Houd helpers tijdens het gebruik minstens 23 meter (75 voet) van de maaier verwijderd. Verwijder alle stenen, stokken, draad, botten, speelgoed en andere vreemde voorwerpen die kunnen worden opgeraapt en weggeslingerd door het/de mes(sen). Gebruik de maaier niet zonder de uitwerpklep of de volledige grasvanger op de juiste plaats.
	VOORKOM UITGLIJDEN EN VALLEN OP HELLINGEN Hellingen zijn een belangrijke factor bij uitglij- en valongevallen die kunnen leiden tot ernstig letsel of de dood. Alle hellingen vereisen extra voorzichtigheid. Als u zich ongemakkelijk voelt op de helling, maai deze dan niet. Maai niet op hellingen die steiler zijn dan 15 graden (25%). Maai alleen dwars op hellingen, nooit op en neer.
	BENZINE IS ONTBRANDBAAR Laat de motor minstens vijf minuten afkoelen voordat u gaat tanken.
	VOORKOM BRANDWONDEN De uitlaat en de motor worden erg heet en kunnen ernstige brandwonden veroorzaken. Niet aanraken. Laat de maaier minstens vijf minuten afkoelen voordat u deze opbergt of onderhoud pleegt.

Uw verantwoordelijkheid: beperk het gebruik van deze machine tot personen die de waarschuwingen en instructies in deze handleiding en op de machine lezen, begrijpen en opvolgen - BEWAAR DEZE INSTRUCTIES!

MONTAGE

Deze maaier wordt zonder benzine of olie in de motor verzonden. Zorg ervoor dat u de motor van benzine en olie voorziet zoals beschreven in het hoofdstuk Bediening van de bedieningshandleiding van de motor voordat u uw maaier start of bedient.

OPMERKING: De verwijzing naar de rechter- en linkerzijde van de grasmaaier wordt waargenomen vanuit de bedieningspositie.

Uitpakken

DOOS OPENEN

1. Snijd elke hoek van de doos verticaal van boven naar beneden.
2. Verwijder alle losse onderdelen:
   • Grasvanger (indien aanwezig)
   • Motorolie
3. Verwijder los verpakkingsmateriaal.

MAAIER UIT DE DOOS HALEN

1. Til de maaier aan de achterkant op om deze los te maken van het onderliggende doosmateriaal en rol de maaier uit de doos.
2. Controleer de doos grondig op andere losse onderdelen.

Montage van de maaier

Voer de volgende procedures uit om de maaier te monteren en in te stellen:

• Handgreepmontage
  • Uittrekbare handgreep.
  • Verticale opberghandgreep.
• Montage van de handgreep van het startkoord
• De grasvanger bevestigen (indien aanwezig)
• Zijuitwerpklep bevestigen (indien aanwezig)

OPMERKING: Raadpleeg indien nodig de procedures in het hoofdstuk Afstellingen na de montage van de maaier.

Handgreepmontage

UITTREKBARE HANDGREEP

1. Verwijder al het verpakkingsmateriaal dat zich mogelijk tussen de bovenste en onderste handgrepen bevindt.

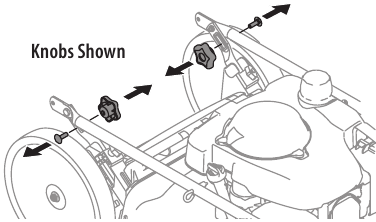

2. Verwijder de knoppen of vleugelmoeren en de slotbouten van de handgreep (Afbeelding 1). Draai de aangrenzende zeskantschroeven niet los en verwijder ze niet.

   Afb.1
3. Stabiliseer de maaier zodat deze niet beweegt en draai de bovenste handgreep omhoog (Afbeelding 2). Klem de kabel van de mesbediening niet vast tijdens het optillen van de handgreep.

   Afb.2

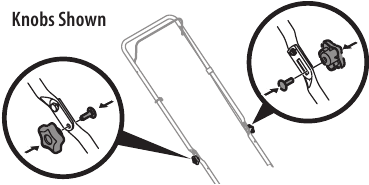

4. Verwijder de T-bouten van de handgreepbeugels (Afbeelding 3).

   Afb.3

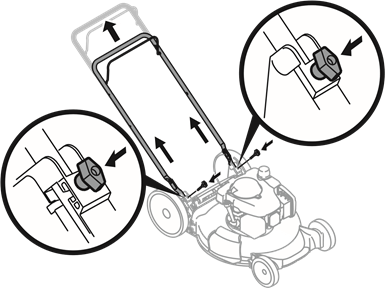

5. Trek de handgreep omhoog (Afbeelding 4) totdat de gaten in de onderste handgreep overeenkomen met de gaten in de handgreepbeugels (uitsparing maaidek Afbeelding 3).
   OPMERKING: Wanneer u de handgreep omhoog trekt, trek de handgreep dan niet helemaal uit de handgreepbeugels.

   Afb.4
6. Steek de T-bouten die in STAP 4 zijn verwijderd door de handgreepbeugels en de onderste handgreep (Afbeelding 4) en draai ze stevig vast om de handgreep op zijn plaats te bevestigen.
7. Bevestig de in STAP 2 verwijderde knoppen of vleugelmoeren en slotbouten opnieuw in de onderste gaten van de handgreep (Afbeelding 5).

   Afb.5

VERTICALE OPBERGHANDGREEP

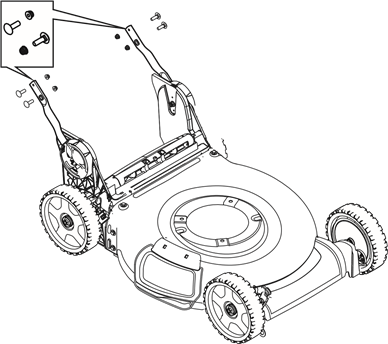

1. Verwijder de vier slotbouten en moeren van de onderste handgrepen (Afbeelding 6).

   Afb.6

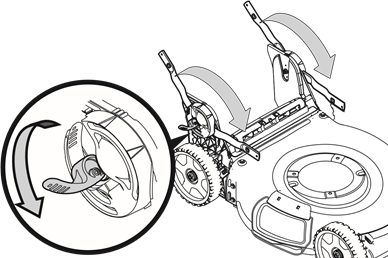

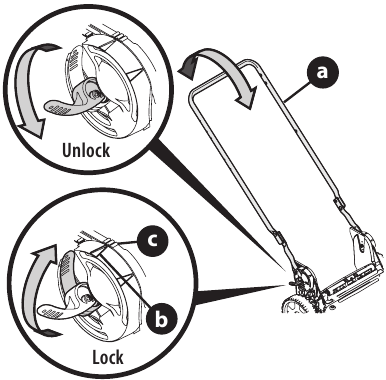

2. Ontgrendel de twee handgreepontgrendelingshendels. Zie inzet, Afbeelding 7.

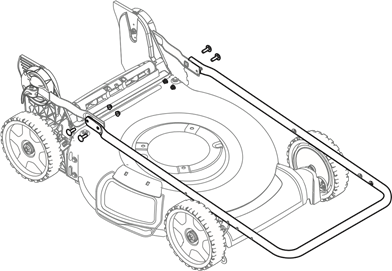

3. Zorg ervoor dat de onderste handgrepen naar voren zijn gevouwen in de richting van de voorkant van de maaier.

   Afb.7
4. Gebruik de vier slotbouten en moeren die in STAP 2 zijn verwijderd om de bovenste handgreep aan de onderste handgreep te bevestigen. Draai de hardware stevig vast om de handgreep op zijn plaats te bevestigen.

   Afb.8

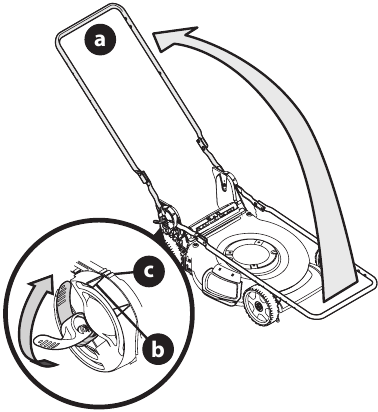

5. Stabiliseer de maaier zodat deze niet beweegt en til de bovenste handgreep omhoog (a) (Afbeelding 9). Klem de kabel van de mesbediening niet vast tijdens het optillen van de handgreep.
6. Zorg er bij het optillen van de bovenste handgreep voor dat de positie-indicator (b) is uitgelijnd met een van de drie handgreepstanden (c). Zie inzet, Afbeelding 9.
7. Vergrendel de twee handgreepontgrendelingshendels. Zie inzet, Afbeelding 9.
8. Zorg ervoor dat alle hardware stevig is vastgedraaid.

   Afb.9

Montage van de handgreep van het startkoord

OPMERKING: De koordgeleider is bevestigd aan de rechterkant van de bovenste handgreep. Draai de knop los waarmee de koordgeleider is bevestigd (Afbeelding 10).

OPMERKING: Alleen verticale opbergmaaiers: Het startkoord is voorzien van een koordstopklem om te voorkomen dat het startkoord in de motor wordt getrokken. Verwijder de koordstopklem niet.

1. Houd de mesbediening tegen de bovenste handgreep.

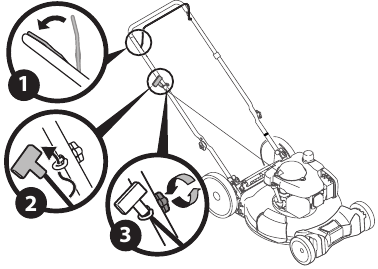

2. Trek de handgreep van het startkoord langzaam uit de motor en schuif het startkoord in de koordgeleider.
3. Draai de knop van de koordgeleider vast.

   Afb.10

De grasvanger bevestigen (indien aanwezig)

1. Voer het volgende uit om de grasvanger te monteren (Afbeelding 11).
   OPMERKING: Zorg er voordat u de grasvanger monteert voor dat de grasopvangzak met de goede kant naar buiten is gekeerd, met het waarschuwingslabel aan de buitenkant.

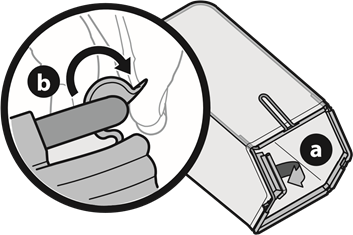

   1. Plaats de zak over het frame zodat de zwarte plastic kant aan de onderkant zit.
   2. Schuif de plastic kanalen (a) van de grasopvangzak over het frame (b).

      Afb.11
2. Volg de onderstaande stappen om de grasvanger te bevestigen (Afbeelding 12).
   1. Til de achterste uitwerpklep van de maaier (a) op.

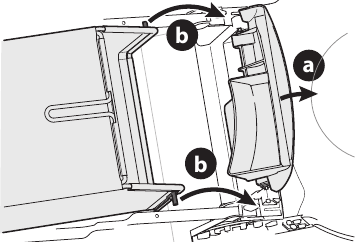

   2. Plaats de grasvanger in de sleuven in de handgreepbeugels (b). Laat de uitwerpklep zakken zodat deze op de grasvanger rust.

OPMERKING: Om de grasvanger te verwijderen, keert u STAP 2 om. Til de achterste uitwerpklep van de maaier op. Til de grasvanger omhoog en uit de sleuven in de handgreepbeugels en laat de achterste uitwerpklep zakken.

Afb.12

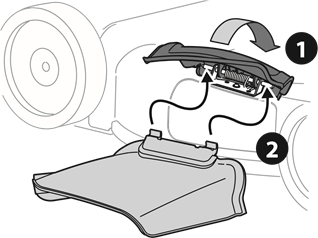

Zijuitwerpklep bevestigen (indien aanwezig)

De maaier wordt geleverd als mulchmaaier. Om om te bouwen naar zijuitworp, moet de grasvanger worden verwijderd en de achterste uitwerpklep worden gesloten.

1. Til de zijdelingse mulchklep op (Afbeelding 13).

   Afb.13

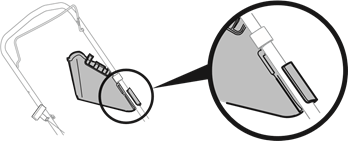

2. Schuif de twee haken van de zijuitwerpklep onder de scharnierpen van de mulchklep. Laat de zijdelingse mulchklep zakken.

Verwijder de zijdelingse mulchklep nooit.

OPMERKING: Sommige zijdelingse uitwerpkokers zijn voorzien van een clip om de uitwerpgoot aan de handgreep te bevestigen. Indien aanwezig, kan de zijdelingse uitwerpgoot aan de handgreep worden bevestigd wanneer deze niet in gebruik is (Afbeelding 14).

Afb.14

AANPASSINGEN

Snijhoogte aanpassen

Er zijn twee configuraties voor het aanpassen van de snijhoogte. Raadpleeg het gedeelte dat van toepassing is op uw maaier.

ENKELE HENDEL (INDIEN AANWEZIG)

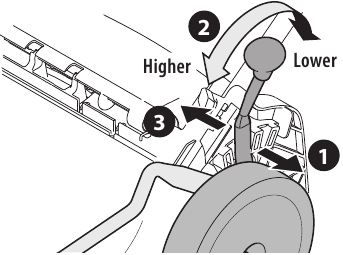

De enkele hendel voor het aanpassen van de snijhoogte bevindt zich boven het linker achterwiel (Afbeelding 15).

1. Trek de hendel voor de hoogteverstelling voorzichtig naar buiten in de richting van het wiel (de maaier heeft de neiging om te vallen wanneer de hendel naar buiten wordt bewogen).
2. Verplaats de hendel naar de gewenste positie om de snijhoogte te wijzigen.
3. Laat de hendel los in de richting van het dek.

   Afb. 15

DUBBELE HENDEL (INDIEN AANWEZIG)

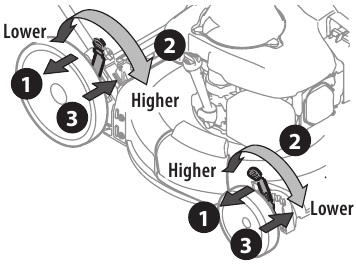

De dubbele hendels voor het aanpassen van de snijhoogte bevinden zich boven het voorste en achterste rechterwiel (Afbeelding 16).

Afb. 16

1. Trek de hendel voor de hoogteverstelling voorzichtig naar buiten in de richting van het wiel (de maaier heeft de neiging om te vallen wanneer de hendel naar buiten wordt bewogen).
   OPMERKING: De voorste en achterste hoogteverstellingshendels bewegen in de tegenovergestelde richting om aan te passen.
2. Verplaats de hendel naar de gewenste positie om de snijhoogte te wijzigen.
3. Laat de hendel los in de richting van het dek.

   Om ongelijkmatig maaien te voorkomen, moeten alle wielen in dezelfde snijhoogtepositie worden geplaatst. Voor ruwe of oneffen gazons, verplaatst u elke hoogteverstellingshendel naar een hogere positie. Dit voorkomt dat u het gras te dicht bij de grond maait.

Hoek van de handgreep aanpassen (indien aanwezig)

Voor bedieningsgemak kunt u de hoek van de handgreep aanpassen. Voer een van de volgende handelingen uit.

UITTREKHENDELS

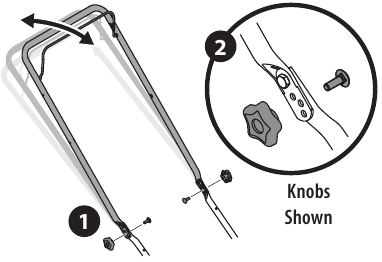

1. Verwijder twee knoppen of vleugelmoeren en slotbouten van de handgreep (Afbeelding 17).

   Afb. 17
2. Plaats de handgreep in een van de drie posities die het meest comfortabel is. Zie inzet, Afbeelding 17.
3. Zet vast in de positie met twee knoppen of vleugelmoeren en slotbouten die in STAP 1 zijn verwijderd.

VERTICALE OPSLAGHENDELS

1. Ontgrendel de twee ontgrendelingshendels van de handgreep. Zie inzet, Afbeelding 18.

   Afb. 18
2. Verplaats de bovenste handgreep (a) om de positie-indicator (b) uit te lijnen met de meest comfortabele van de drie handgreepposities (c).
3. Vergrendel de twee ontgrendelingshendels van de handgreep. Zie inzet, Afbeelding 18.

BEDIENING

Afb. 19

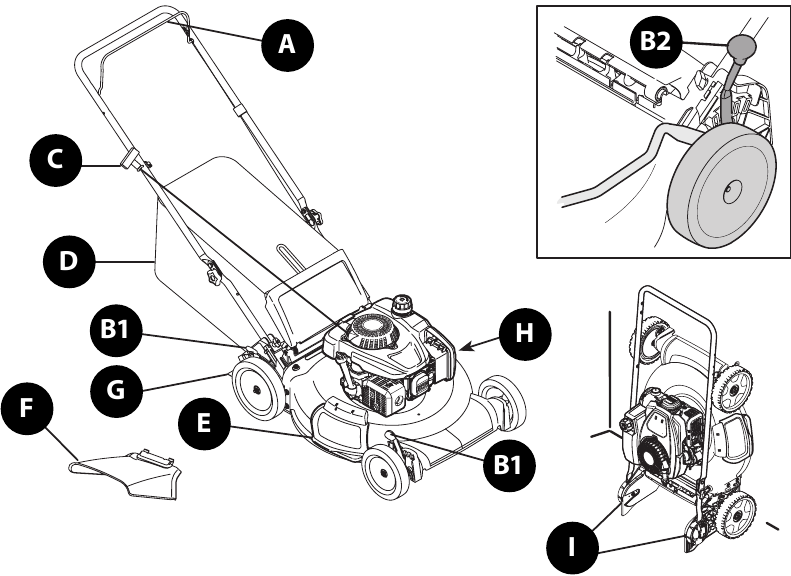

Kenmerken

1. MESREGELING
   De mesregeling is bevestigd aan de bovenste handgreep van de maaier. Druk deze in en knijp deze tegen de bovenste handgreep om de maaier te bedienen. Laat de mesregeling los om het mes en de motor te stoppen.

   Deze mesregeling is een veiligheidsvoorziening. Probeer nooit de werking ervan te omzeilen.
2. HENDEL VOOR SNIJHOOGTEVERSTELLING
   Er zijn twee configuraties voor de snijhoogteverstelling.
   1. Dubbele hendel - De dubbele hendels voor de snijhoogteverstelling bevinden zich boven de voorste en achterste rechterwielen. Raadpleeg Snijhoogteverstelling om de snijhoogte aan te passen.
   2. Enkele hendel - De hendel voor de snijhoogteverstelling bevindt zich boven het linker achterwiel. Raadpleeg Snijhoogteverstelling om de snijhoogte aan te passen.
3. TERUGSLAGSTARTER
   De terugslagstarter is bevestigd aan de rechter bovenste handgreep. Sta achter de maaier en houd de mesregeling ingedrukt en trek aan de terugslagstarter om de maaier te starten.
4. GRASVANG (INDIEN AANWEZIG)
   De grasvang, die zich aan de achterkant van de maaier bevindt, wordt gebruikt om het gemaaide gras op te vangen voor verwijdering. Zodra de zak vol is, verwijdert u deze omhoog via de handgrepen en leegt u deze voordat u verder maait.
5. MULCHPLUG (INDIEN AANWEZIG)
   De mulchplug bevindt zich aan de rechterkant van de maaier en wordt gebruikt voor mulchdoeleinden (het terugvoeren van het maaisel naar het gazon).
6. ZIJUITWORP (INDIEN AANWEZIG)
   De zijuitwerp wordt gebruikt om het gemaaide gras naar de zijkant van de maaier te werpen in plaats van het maaisel op te vangen in de grasvang of de maaier als mulcher te gebruiken.

   Houd handen en voeten uit de buurt van het uitwerpgebied op het maaidek. Raadpleeg het waarschuwingslabel op de eenheid.
7. SLEEPSCHILD
   Het sleepschild is bevestigd aan de achterkant van de maaier en is er om de bediener te beschermen tegen rondvliegend afval. Gebruik de maaier niet tenzij het schild volledig functioneel en op zijn plaats zit.
8. DEKREINIGER (INDIEN AANWEZIG)
   Het dek van uw maaier kan zijn uitgerust met een snel te bevestigen dekreinigingsmondstuk op het oppervlak als onderdeel van het dekreinigingssysteem. Gebruik de dekreiniger om het gemaaide gras van de onderkant van het dek te spoelen.
9. VERTICALE OPSLAG (INDIEN AANWEZIG)
   Met deze functie kan de handgreep naar voren worden geklapt en de maaier achterover worden gekanteld en verticaal worden opgeborgen.

   Het rechtop zetten van een maaier zonder de verticale opslagfunctie kan schade aan de motor veroorzaken of een brandstof- of olielek veroorzaken.
   Alleen maaiers met de verticale opslagfunctie hebben een motor die rechtop kan worden opgeborgen.

Benzine en olie bijvullen

Raadpleeg de afzonderlijke handleiding van de motor voor aanvullende motorinformatie.

Deze maaier wordt zonder benzine (brandstof) of olie in de motor verzonden. Zorg ervoor dat u de motor van benzine en olie voorziet zoals aangegeven voordat u uw gazonmaaier start of bedient.

1. Voeg de meegeleverde olie toe voordat u de maaier voor de eerste keer start, zoals aangegeven in de afzonderlijke handleiding van de motor.
2. Voorzie de motor van benzine zoals aangegeven in de afzonderlijke handleiding van de motor.

Wees uiterst voorzichtig bij het hanteren van benzine. Benzine is extreem ontvlambaar en de dampen zijn explosief. Vul de machine nooit binnenshuis of terwijl de motor heet is of draait. Doof sigaretten, sigaren, pijpen en andere ontstekingsbronnen.

De motor starten

Zorg ervoor dat er niemand anders dan de bediener in de buurt van de gazonmaaier staat tijdens het starten van de motor of het bedienen van de maaier. Laat de motor nooit binnenshuis of in afgesloten, slecht geventileerde ruimtes draaien. De motoruitlaat bevat koolmonoxide, een geurloos en dodelijk gas. Houd handen, voeten, haar en losse kleding uit de buurt van bewegende delen op de motor en gazonmaaier.

Raadpleeg de handleiding van de motor voor instructies over het starten en stoppen van de motor.

De motor stoppen

Laat de mesregeling los om de motor en het mes te stoppen.

Wacht tot het mes volledig tot stilstand is gekomen voordat u werkzaamheden aan de maaier uitvoert of de grasvang verwijdert.
Controleer of de stoptijd van het mes binnen 3 seconden ligt. Als het mes niet binnen 3 seconden stopt, neem dan contact op met uw servicecentrum.

Uw gazonmaaier gebruiken

Zorg ervoor dat het gazon vrij is van stenen, stokken, draad of andere voorwerpen die de gazonmaaier of motor kunnen beschadigen. Dergelijke voorwerpen kunnen door het mes in elke richting worden gegooid en ernstig persoonlijk letsel veroorzaken aan de bediener en helpers.

De bediening van een gazonmaaier kan ertoe leiden dat vreemde voorwerpen in de ogen worden geslingerd, wat uw ogen ernstig kan beschadigen. Draag altijd een veiligheidsbril tijdens het bedienen van de maaier, of tijdens het uitvoeren van aanpassingen of reparaties.

De maaier als mulcher gebruiken

Verwijder de grasvang van de maaier om gras te mulchen. Wanneer u de grasvang van de maaier verwijdert, zorgt u ervoor dat de achterste uitwerpopening volledig sluit. Voor effectief mulchen mag u geen nat gras maaien. Als het gras meer dan tien centimeter hoog is geworden, wordt mulchen niet aanbevolen. Gebruik in plaats daarvan de grasvang om het maaisel op te vangen.

De maaier met grasvang gebruiken

U kunt de grasvang gebruiken om het maaisel op te vangen tijdens het bedienen van de maaier.

1. Bevestig de grasvang volgens de instructies in het gedeelte Montage. Het gemaaide gras wordt automatisch in de zak opgevangen. Bedien de maaier totdat de grasvang vol is.
2. Stop de motor door de mesregeling los te laten. Zorg ervoor dat de motor volledig tot stilstand is gekomen.
3. Til de achterste uitwerpopening op en trek de grasvang omhoog en weg van de maaier om de zak te verwijderen. Gooi het gemaaide gras weg en plaats de zak terug wanneer u klaar bent.

Als u een vreemd voorwerp raakt, stop dan de motor. Koppel de bougiekabel los, inspecteer de maaier grondig op schade en repareer de schade voordat u opnieuw start en bedient. Sterke trillingen van de maaier tijdens het gebruik duiden op schade. De maaier moet onmiddellijk worden geïnspecteerd en gerepareerd.

Verticale opslag van de maaier (indien aanwezig)

Het rechtop zetten van een maaier zonder de verticale opslagfunctie kan schade aan de motor veroorzaken of een brandstof- of olielek veroorzaken.
Alleen maaiers met de verticale opslagfunctie hebben een motor die rechtop kan worden opgeborgen.
Bewaar de maaier niet buiten of in een vochtige ruimte. Bewaar de maaier in een droge, schone ruimte.

DE MAAIER OPSLAAN

Wacht tot de motor is afgekoeld voordat u hem afveegt of opbergt.

Voordat u de maaier in verticale positie opbergt, moet u ervoor zorgen dat het brandstofniveau op of onder het aanbevolen vulniveau ligt. Raadpleeg de handleiding van de motor.

1. Reinig de buitenkant van de maaier met perslucht of een droge doek en verwijder eventueel vuil rond de motor.
2. Verwijder indien aanwezig de startknop.

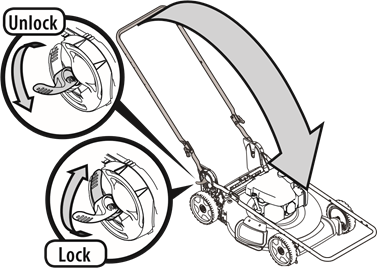

3. Ontgrendel de twee ontgrendelingshendels van de handgreep. Zie inzet Afbeelding 20.

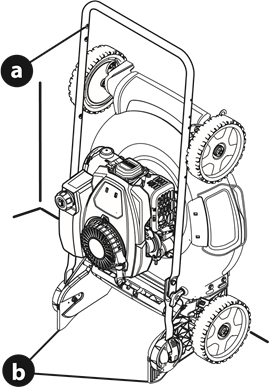

4. Vouw de handgreep (b) naar voren in de opslagpositie (Afbeelding 20). Knijp de mesregelingskabel of de aandrijfkabel (indien aanwezig) niet af tijdens het laten zakken van de handgreep.
5. Vergrendel de twee ontgrendelingshendels van de handgreep. Zie inzet Afbeelding 20.

   Afb. 20
6. Til de maaier aan de handgreep (a) op en kantel de maaier omhoog op de achterwielen en de achterkant van de handgreepbeugel (b) (Afbeelding 21).
7. Plaats de maaier zo dat het mes naar een muur is gericht.

   Afb. 21

DE MAAIER UIT DE OPSLAG HALEN

Wanneer u de maaier verplaatst of de handgreep uitvouwt, mag u uw handen of voeten niet in de buurt van of onder het maaidek plaatsen. Anders kan er ernstig letsel ontstaan.
Om te voorkomen dat de motor van de maaier per ongeluk start bij het uitvouwen van de handgreep, mag u de mesregeling niet tegen de bovenste handgreep houden. Anders kan er ernstig letsel ontstaan.

1. Zet de maaier voorzichtig op alle vier de wielen door de maaier bij de bovenste handgreep vast te houden.
2. Om de handgreep uit te vouwen, ontgrendelt u de twee ontgrendelingshendels van de handgreep (inzet, Afbeelding 21) en voert u STAPPEN 5-8 uit in MONTAGE, Verticale opslaghandgreep.

ONDERHOUD

Voordat u onderhoud uitvoert, schakelt u alle bedieningselementen uit en zet u de motor af. Wacht tot alle bewegende delen volledig tot stilstand zijn gekomen. Laat de motor afkoelen. Koppel de bougiekabel los en aard deze tegen de motor om onbedoeld starten te voorkomen.

Algemene aanbevelingen

• Neem altijd de veiligheidsregels op de maaier en in de handleiding(en) in acht bij het uitvoeren van onderhoud.
• De garantie op deze maaier dekt geen onderdelen die zijn blootgesteld aan misbruik of nalatigheid door de gebruiker. Om de volledige waarde van de garantie te ontvangen, moet de gebruiker de maaier onderhouden zoals hier is aangegeven.
• Het wijzigen van het door de motor geregelde toerental maakt de motorgarantie ongeldig.
• Controleer voor elk gebruik en voor de opslag buiten het seizoen of alle hardware aanwezig, vast en stevig is.

Smering

MESBEDIENING

Smeer de draaipunten op de mesbediening minstens één keer per seizoen en voor opslag met lichte olie. Deze bediening moet in beide richtingen vrij kunnen bewegen (Afbeelding 22).

Fig.22

WIELEN

Smeer alle wielnaven/assen minstens één keer per seizoen en voor opslag met lichte olie (Afbeelding 22).

Motoronderhoud

Controleer jaarlijks het aanhaalmoment van de motorbevestigingsbouten: Min. 29,2 ft-lbs (39,6 N-m), Max. 41,7 ft-lbs (56,3 N-m).

Raadpleeg de gebruikershandleiding van de motor die bij uw maaier is geleverd voor een gedetailleerde beschrijving van alle motorservice-specificaties en opslag.

Als de motor onregelmatig loopt, oververhit raakt, overslaat (aarzelt) of slecht stationair draait, raadpleeg dan de gebruikershandleiding van de motor.

Controleer het motoroliepeil voor elk gebruik. Raadpleeg de gebruikershandleiding van de motor.

MOTOR REINIGEN

• Verwijder voor elk gebruik gras, kaf of opgehoopt vuil van de motor. Houd de koppeling, veer en bedieningselementen schoon. Houd het gebied rondom en achter de uitlaat vrij van brandbaar vuil.
• Door de motor schoon te houden, kan de lucht rond de motor bewegen.
• Motoronderdelen moeten schoon worden gehouden om het risico op oververhitting en ontsteking van opgehoopt vuil te verminderen.

Gebruik geen water om motoronderdelen te reinigen. Water kan het brandstofsysteem vervuilen. Gebruik een borstel of droge doek.

Onderhoud van de maaier

DEK WASSEN (INDIEN AANWEZIG)

Het dek van uw maaier kan zijn uitgerust met een dekwas-systeem. Gebruik de dekwas om grasresten van de onderkant van het dek te spoelen en de ophoping van corrosieve chemicaliën te voorkomen. Voltooi de volgende stappen NA ELK MAAIEN:

1. Duw de maaier naar een vlakke, vrije plaats op uw gazon. Zorg ervoor dat uw tuinslang uw maaier kan bereiken.

   Zorg ervoor dat de uitwerpopening van de maaier is gericht op AFSTAND van uw huis, garage, geparkeerde auto's, enz.
2. Verwijder het snel te bevestigen dekwas-mondstuk van het maaidek en draai het op het uiteinde van uw tuinslang.
3. Bevestig de tuinslang met het dekwas-mondstuk op de waterpoort op het oppervlak van uw dek (Afbeelding 23).
4. Zet het water AAN.
5. Start de motor zoals beschreven in de gebruikershandleiding van de motor.
6. Laat de motor minimaal twee minuten draaien, zodat de onderkant van het maaidek grondig kan worden gespoeld.
7. Laat de mesbediening los om de motor en het mes te stoppen.
8. Zet het water UIT en maak het dekwas-mondstuk los van de waterpoort op het oppervlak van uw dek.
9. Nadat u uw dek hebt gereinigd, start u de maaier opnieuw. Laat de motor en het mes minimaal twee minuten draaien, zodat de onderkant van het maaidek grondig kan drogen.

   Fig.23

DEK REINIGEN

Reinig minstens één keer per seizoen en voor opslag de onderkant van het maaidek om de ophoping van grasresten of ander vuil te voorkomen.

1. Laat de motor draaien totdat hij geen brandstof meer heeft. Probeer geen brandstof uit de motor te gieten. Koppel de bougiekabel los. Raadpleeg de gebruikershandleiding van de motor.
2. Zet de maaier op zijn kant met de uitlaat naar beneden en zorg ervoor dat het luchtfilter en de carburateur naar boven wijzen. Houd de maaier stevig vast.
3. Schraap en reinig de onderkant van het dek met een geschikt gereedschap. Niet met water spuiten.

   Gebruik geen hogedrukreiniger of tuinslang om uw maaier schoon te maken. Deze kunnen schade veroorzaken aan de lagers of de motor. Het gebruik van water zal leiden tot een kortere levensduur en een verminderde bruikbaarheid.
4. Zet de maaier terug op zijn wielen op de grond.

Mesonderhoud

Wacht tot het mes volledig tot stilstand is gekomen voordat u werkzaamheden aan de maaier uitvoert of de grasvanger verwijdert.
Controleer of de stoptijd van het mes binnen 3 seconden ligt. Als het mes niet binnen 3 seconden stopt, neem dan contact op met uw servicecentrum.

Bescherm uw handen met een paar zware handschoenen of gebruik een zware doek om het mes vast te houden wanneer u het mes verwijdert om het te slijpen of te vervangen.

Controleer jaarlijks het aanhaalmoment van de bevestigingsbout van het maaimes: Min. 37,5 ft-lbs (50,8 N-m), Max. 50,0 ft-lbs (67,8 N-m).

Inspecteer het mes en de mesadapter regelmatig op buigingen of scheuren, vooral als u een vreemd voorwerp raakt of overmatige trillingen ervaart. Vervang indien nodig. Volg de onderstaande stappen voor mesonderhoud:

1. Laat de motor draaien totdat hij geen brandstof meer heeft. Probeer geen brandstof uit de motor te gieten.
2. Koppel de bougiekabel los. Raadpleeg de gebruikershandleiding van de motor.
3. Zet de maaier op zijn kant met de uitlaat naar beneden en zorg ervoor dat het luchtfilter en de carburateur naar boven wijzen.

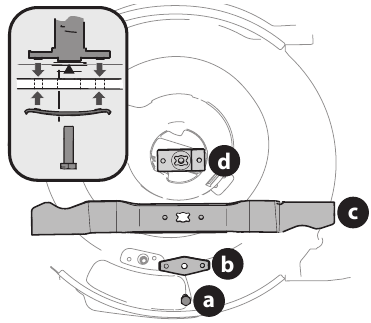

4. Verwijder bout (a) en mesklokondersteuning (b) die het mes en de mesadapter aan de motor-krukas vasthouden (Afbeelding 24).
5. Verwijder het mes (c) en de mesadapter (d) van de krukas (Afbeelding 24).
6. Verwijder het mes van de mesadapter om de balans te testen.
   1. Balanceer het mes op een ronde schachtschroevendraaier om te controleren.
   2. Verwijder metaal van de zware kant totdat het gelijkmatig in balans is.
      OPMERKING: Houd bij het slijpen van het mes de oorspronkelijke slijphoek aan. Slijp elke snijkant gelijkmatig om het mes in balans te houden.

      Een onevenwichtig mes veroorzaakt overmatige trillingen bij hoge snelheden. Het kan schade aan de motor veroorzaken en het mes kan breken, wat persoonlijk letsel kan veroorzaken.
7. Smeer de motor-krukas en het binnenoppervlak van de mesadapter met lichte olie. Zie inzet, Afbeelding 24.

   Fig.24
   1. Schuif de mesadapter (d) op de motor-krukas.
   2. Plaats het mes op de adapter zodat de zijde van het mes die is gemarkeerd met "Grass Side" (of met onderdeelnummer) naar de grond wijst wanneer de maaier in de werkstand staat.
   3. Zorg ervoor dat het mes is uitgelijnd en op de flenzen van de mesadapter zit.
8. Plaats de mesklokondersteuning (b) op het mes (c). Lijn de inkepingen op de mesklokondersteuning uit met kleine gaten in het mes.
9. Vervang de zeskantbout (a) en draai de zeskantbout vast tot het aanhaalmoment: Min. 37,5 ft-lbs (50,8 N-m), Max. 50,0 ft-lbs (67,8 N-m).
   OPMERKING: Om een veilige werking van uw maaier te garanderen, moet u de mesbout periodiek controleren op het juiste aanhaalmoment.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Craftsman M105 handleiding

Beschikbare talen
