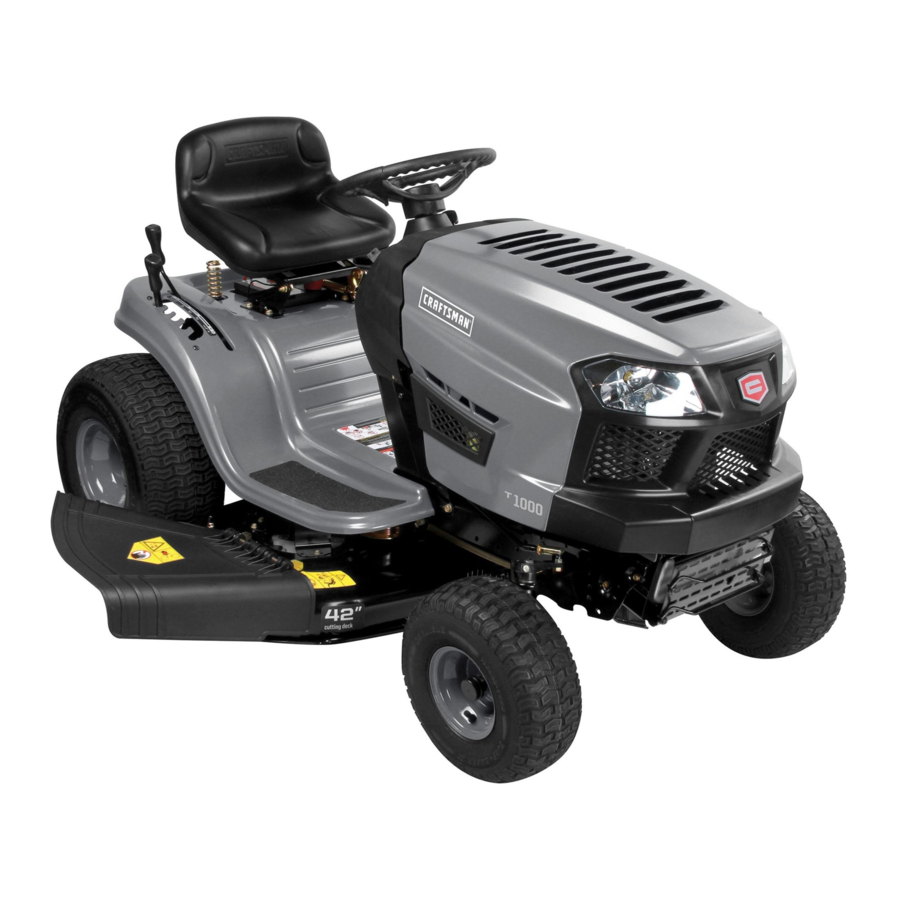

Craftsman T1000 Handleiding

VEILIGHEIDSINSTRUCTIES

Lees deze handleiding en volg alle veiligheidsregels en bedieningsinstructies voordat u deze apparatuur gebruikt.

Dit product heeft een motor met lage emissie die anders werkt dan eerder gebouwde motoren. Lees en begrijp deze bedieningshandleiding voordat u de motor start.

Dit symbool wijst op belangrijke veiligheidsinstructies die, indien niet opgevolgd, de persoonlijke veiligheid en/of eigendommen van uzelf en anderen in gevaar kunnen brengen. Lees en volg alle instructies in deze handleiding voordat u probeert deze machine te bedienen. Het niet naleven van deze instructies kan leiden tot persoonlijk letsel. Als u dit symbool ziet, NEEM DAN DE WAARSCHUWING TER HARTE!

CALIFORNIA PROPOSITION 65
Motoruitlaat, sommige van zijn bestanddelen en bepaalde voertuigonderdelen bevatten of stoten chemicaliën uit waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken.
Batterijpolen, terminals en aanverwante accessoires bevatten lood en loodverbindingen, chemicaliën waarvan de staat Californië weet dat ze kanker en reproductieve schade veroorzaken. Was uw handen na aanraking.

Deze machine is gebouwd om te worden bediend volgens de veilige bedieningspraktijken in deze handleiding. Zoals bij elk type krachtwerktuig kan onachtzaamheid of een fout van de bediener leiden tot ernstig letsel. Deze machine is in staat vingers, handen, tenen en voeten te amputeren en puin weg te gooien. Het niet in acht nemen van de volgende veiligheidsinstructies kan leiden tot ernstig letsel of de dood.

Uw verantwoordelijkheid — Beperk het gebruik van deze machine tot personen die de waarschuwingen en instructies in deze handleiding en op de machine lezen, begrijpen en opvolgen.

BEWAAR DEZE INSTRUCTIES!

ALGEMENE BEDIENING

• Lees, begrijp en volg alle instructies op de machine en in de handleiding(en) voordat u probeert te monteren en te bedienen. Bewaar deze handleiding op een veilige plaats voor toekomstig en regelmatig gebruik en voor het bestellen van vervangende onderdelen.
• Maak uzelf vertrouwd met alle bedieningselementen en de juiste werking ervan. Weet hoe u de machine stopt en deze snel loskoppelt.
• Sta nooit toe dat kinderen jonger dan 14 jaar deze machine bedienen. Kinderen van 14 jaar en ouder moeten de bedieningsinstructies en veiligheidsregels in deze handleiding lezen en begrijpen en moeten worden opgeleid en begeleid door een ouder.
• Sta nooit toe dat volwassenen deze machine bedienen zonder de juiste instructies.
• Om contact met het mes of letsel door een weggeworpen object te voorkomen, moet u ervoor zorgen dat omstanders, helpers, kinderen en huisdieren zich op minstens 23 meter van de machine bevinden terwijl deze in werking is. Stop de machine als er iemand de ruimte betreedt.
• Inspecteer grondig het gebied waar de apparatuur zal worden gebruikt. Verwijder alle stenen, stokken, draden, botten, speelgoed en andere vreemde voorwerpen die door het/de mes(sen) kunnen worden opgepakt en weggegooid. Weggegooide voorwerpen kunnen ernstig persoonlijk letsel veroorzaken.
• Plan uw maaipatroon zo dat het materiaal niet in de richting van wegen, trottoirs, omstanders en dergelijke wordt uitgeworpen. Vermijd ook het uitwerpen van materiaal tegen een muur of obstakel waardoor het uitgeworpen materiaal kan terugkaatsen in de richting van de bediener.
• Draag altijd een veiligheidsbril of veiligheidsbril tijdens de bediening en tijdens het uitvoeren van een aanpassing of reparatie om uw ogen te beschermen. Weggegooide voorwerpen die terugkaatsen, kunnen ernstig oogletsel veroorzaken.
• Draag stevige werkschoenen met ruwe zolen en nauwsluitende broeken en shirts. Loszittende kleding en sieraden kunnen vast komen te zitten in bewegende delen. Bedien deze machine nooit op blote voeten of met sandalen.
• Wees u bewust van de richting waarin de maaier en de bevestiging uitwerpen en richt deze niet op iemand. Bedien de maaier niet zonder de uitwerpklep of de volledige grasvanger op de juiste plaats.
• Steek geen handen of voeten in de buurt van draaiende delen of onder het maaidek. Contact met het/de mes(sen) kan leiden tot amputatie van handen en voeten.
• Een ontbrekende of beschadigde uitwerpklep kan contact met het mes of letsel door weggegooide voorwerpen veroorzaken.
• Stop het/de mes(sen) bij het oversteken van grindpaden, trottoirs of wegen en tijdens het niet maaien van gras.
• Let op het verkeer bij het bedienen in de buurt van of het oversteken van wegen. Deze machine is niet bedoeld voor gebruik op openbare wegen.
• Bedien de machine niet onder invloed van alcohol of drugs.
• Maai alleen bij daglicht of goed kunstlicht.
• Vervoer nooit passagiers.
• Schakel het/de mes(sen) uit voordat u in de achteruit schakelt. Rijd langzaam achteruit. Kijk altijd naar beneden en naar achteren voor en tijdens het achteruitrijden om een achteruitrij-ongeluk te voorkomen.
• Vertraag voordat u draait. Bedien de machine soepel. Vermijd onregelmatige bediening en overmatige snelheid.
• Schakel het/de mes(sen) uit, zet de parkeerrem aan, stop de motor en wacht tot het/de mes(sen) volledig tot stilstand zijn gekomen voordat u de grasvanger verwijdert, gras leegt, de uitwerpopening ontstopt, gras of vuil verwijdert of aanpassingen uitvoert.
• Laat een draaiende machine nooit onbeheerd achter. Schakel altijd het/de mes(sen) uit, zet de parkeerrem aan, stop de motor en verwijder de sleutel voordat u afstapt.
• Wees extra voorzichtig bij het laden of lossen van de machine in een aanhanger of vrachtwagen. Deze machine mag niet op of van hellingen worden gereden, omdat de machine kan kantelen, wat ernstig persoonlijk letsel kan veroorzaken. De machine moet handmatig op hellingen worden geduwd om correct te laden of te lossen.
• De uitlaat en de motor worden heet en kunnen brandwonden veroorzaken. Raak ze niet aan.
• Controleer de vrije ruimte zorgvuldig voordat u onder laaghangende boomtakken, kabels, deuropeningen enz. doorrijdt, waar de bediener kan worden geraakt of van de machine kan worden getrokken, wat kan leiden tot ernstig letsel.
• Schakel alle koppelingen van de hulpstukken uit en trap het rempedaal volledig in voordat u probeert de motor te starten.
• Uw machine is ontworpen om normaal woonhuisgras te maaien met een hoogte van maximaal 25 cm. Probeer niet door ongewoon hoog, droog gras (bijv. weiland) of stapels droge bladeren te maaien. Droog gras of bladeren kunnen in contact komen met de motoruitlaat en/of zich ophopen op het maaidek, wat een potentieel brandgevaar oplevert.
• Gebruik alleen accessoires en hulpstukken die door de fabrikant van de machine zijn goedgekeurd voor deze machine. Lees, begrijp en volg alle instructies die bij de goedgekeurde accessoire of hulpstuk worden geleverd. Bel 1-800-659-5917 voor een lijst met goedgekeurde accessoires en hulpstukken.
• Gegevens geven aan dat bestuurders van 60 jaar en ouder betrokken zijn bij een groot percentage van de aanrijdende maaiergerelateerde verwondingen. Deze bestuurders moeten hun vermogen evalueren om de zitmaaier veilig genoeg te bedienen om zichzelf en anderen te beschermen tegen ernstig letsel.
• Als zich situaties voordoen die niet in deze handleiding worden behandeld, wees dan voorzichtig en gebruik uw gezonde verstand.

HELLING BEDIENING

Hellingen zijn een belangrijke factor die verband houdt met verlies van controle en kantelongevallen die kunnen leiden tot ernstig letsel of de dood. Alle hellingen vereisen extra voorzichtigheid. Als u de helling niet kunt achteruitrijden of als u zich er ongemakkelijk bij voelt, maai deze dan niet.

Voor uw veiligheid gebruikt u de hellingmeter die in deze handleiding is opgenomen om hellingen te meten voordat u deze machine op een hellend of heuvelachtig gebied bedient. Als de helling groter is dan 15 graden, zoals weergegeven op de hellingmeter, bedien deze machine dan niet op dat gebied, omdat dit ernstig letsel kan veroorzaken.

Wel doen:

• Maai hellingen op en af, niet overdwars. Wees uiterst voorzichtig bij het veranderen van richting op hellingen.
• Let op gaten, sporen, hobbels, rotsen of andere verborgen objecten. Oneffen terrein kan de machine doen kantelen. Hoog gras kan obstakels verbergen.
• Gebruik een lage snelheid. Kies een lage genoeg snelheidsinstelling, zodat u niet hoeft te stoppen of te schakelen terwijl u zich op de helling bevindt. Banden kunnen hun grip verliezen op hellingen, zelfs als de remmen goed werken. Houd de machine altijd in de versnelling bij het afdalen van hellingen om te profiteren van de motorremaction.
• Volg de aanbevelingen van de fabrikant voor wielgewichten of contragewichten om de stabiliteit te verbeteren.
• Wees extra voorzichtig met grasvangers of andere hulpstukken. Deze kunnen de stabiliteit van de machine veranderen.
• Houd alle bewegingen op de hellingen langzaam en geleidelijk. Breng geen plotselinge veranderingen aan in snelheid of richting. Snel inschakelen of remmen kan ervoor zorgen dat de voorkant van de machine omhoog komt en snel achterover klapt, wat ernstig letsel kan veroorzaken.
• Vermijd starten of stoppen op een helling. Als de banden hun grip verliezen, schakel dan het/de mes(sen) uit en ga langzaam recht de helling af.

Niet doen:

• Draai niet op hellingen, tenzij dit noodzakelijk is; draai dan langzaam en geleidelijk bergafwaarts, indien mogelijk.
• Maai niet in de buurt van afgronden, sloten of taluds. De maaier kan plotseling omslaan als een wiel zich over de rand van een klif of sloot bevindt, of als een rand instort.
• Probeer de machine niet te stabiliseren door uw voet op de grond te plaatsen.
• Gebruik geen grasvanger op steile hellingen.
• Maai niet op nat gras. Verminderde grip kan leiden tot glijden.
• Probeer niet bergafwaarts te rijden. Te hoge snelheid kan ertoe leiden dat de bediener de controle over de machine verliest, wat kan leiden tot ernstig letsel of de dood.
• Sleep geen zware getrokken hulpstukken (bijv. geladen kiepwagen, gazonrol, enz.) op hellingen groter dan 5 graden. Bij het afdalen van een helling heeft het extra gewicht de neiging om de tractor te duwen en kan ertoe leiden dat u de controle verliest (bijv. de tractor kan versnellen, het rem- en stuurvermogen worden verminderd, het hulpstuk kan scharen en de tractor doen kantelen).

KINDEREN

Tragische ongelukken kunnen gebeuren als de bestuurder niet alert is op de aanwezigheid van kinderen. Kinderen worden vaak aangetrokken door de machine en de maaiactiviteit. Ze begrijpen de gevaren niet. Ga er nooit van uit dat kinderen blijven waar u ze voor het laatst zag.

• Houd kinderen uit de buurt van het maaigebied en onder toezicht van een verantwoordelijke volwassene anders dan de bestuurder.
• Wees alert en schakel de machine uit als een kind het gebied betreedt.
• Kijk voor en tijdens het achteruitrijden achterom en omlaag naar kleine kinderen.
• Vervoer nooit kinderen, zelfs niet als het/de mes(sen) is/zijn uitgeschakeld. Ze kunnen eraf vallen en ernstig letsel oplopen of de veilige bediening van de machine belemmeren.
• Wees uiterst voorzichtig bij het naderen van blinde hoeken, deuropeningen, struiken, bomen of andere objecten die uw zicht op een kind dat mogelijk de machine in rent, kunnen belemmeren.
• Om ongelukken bij het achteruitrijden te voorkomen, moet u altijd het/de maaimes(sen) uitschakelen voordat u in de achteruitversnelling schakelt. Indien aanwezig, mag de "Reverse Caution Mode" (waarbij de messen werken terwijl de machine achteruit rijdt) niet worden gebruikt als er kinderen of anderen in de buurt zijn.
• Houd kinderen uit de buurt van hete of draaiende motoren. Ze kunnen brandwonden oplopen door een hete geluiddemper.
• Verwijder de sleutel wanneer de machine onbeheerd wordt achtergelaten om ongeoorloofde bediening te voorkomen.

Sta kinderen jonger dan 14 jaar nooit toe deze machine te bedienen. Kinderen van 14 jaar en ouder moeten de instructies en veilige bedieningspraktijken in deze handleiding en op de machine lezen en begrijpen, en moeten worden opgeleid en begeleid door een volwassene.

SLEPEN

• Sleep alleen met een machine die een trekhaak heeft die is ontworpen om te slepen. Bevestig gesleepte apparatuur alleen op het aankoppelpunt.
• Volg de aanbeveling van de fabrikant voor gewichtslimieten voor gesleepte apparatuur en slepen op hellingen.
• Sta nooit kinderen of anderen toe in of op gesleepte apparatuur.
• Op hellingen kan het gewicht van de gesleepte apparatuur leiden tot verlies van grip en verlies van controle.
• Wees altijd extra voorzichtig bij het slepen met een machine die in staat is om scherpe bochten te maken (bijv. een "zero-turn" zitmaaier). Maak wijde bochten om te voorkomen dat u schaart.
• Rijd langzaam en houd extra afstand om te stoppen.
• Rijd niet zonder gas bergafwaarts.

ONDERHOUD

Veilige omgang met benzine:
Om persoonlijk letsel of schade aan eigendommen te voorkomen, dient u uiterst voorzichtig te zijn bij het omgaan met benzine. Benzine is extreem ontvlambaar en de dampen zijn explosief. Er kan ernstig persoonlijk letsel ontstaan als er benzine op uzelf of uw kleding wordt gemorst, waardoor deze kan ontbranden. Was uw huid en verschoon uw kleding onmiddellijk.

• Gebruik alleen een goedgekeurde benzinecontainer.
• Vul nooit containers in een voertuig of op een vrachtwagen of aanhangwagen met een plastic voering. Plaats containers altijd op de grond, uit de buurt van uw voertuig, voordat u ze vult.
• Indien mogelijk, verwijder gasaangedreven apparatuur van de vrachtwagen of aanhangwagen en tank deze op de grond. Als dit niet mogelijk is, tank dergelijke apparatuur dan op een aanhangwagen met een draagbare container, in plaats van met een benzinedispensermondstuk.
• Houd het mondstuk te allen tijde in contact met de rand van de brandstoftank of de containeropening totdat het tanken is voltooid. Gebruik geen vergrendeling voor het mondstuk.
• Doof alle sigaretten, sigaren, pijpen en andere ontstekingsbronnen.
• Tank de machine nooit binnenshuis.
• Verwijder nooit de benzinedop en voeg geen brandstof toe als de motor heet is of draait. Laat de motor minstens twee minuten afkoelen voordat u gaat tanken.
• Vul de brandstoftank nooit te vol. Vul de tank tot niet meer dan ½ inch onder de onderkant van de vulhals om ruimte te laten voor brandstofuitzetting.
• Plaats de benzinedop terug en draai deze stevig vast.
• Als er benzine is gemorst, veeg deze dan van de motor en de apparatuur. Verplaats de machine naar een ander gebied. Wacht 5 minuten voordat u de motor start.
• Om brandgevaar te verminderen, moet u de machine vrijhouden van gras, bladeren of ander vuil. Ruim gemorste olie of brandstof op en verwijder met brandstof doordrenkt vuil.
• Bewaar de machine of de brandstofcontainer nooit binnenshuis waar zich een open vlam, vonk of controlelampje bevindt, zoals op een boiler, ruimteverwarming, oven, wasdroger of andere gastoestellen.
• Laat een machine minstens vijf minuten afkoelen voordat u hem opbergt.

Algemeen onderhoud

• Laat een motor nooit binnenshuis of in een slecht geventileerde ruimte draaien. De uitlaatgassen van de motor bevatten koolmonoxide, een geurloos en dodelijk gas.
• Voordat u gaat schoonmaken, repareren of inspecteren, moet u ervoor zorgen dat het/de mes(sen) en alle bewegende delen tot stilstand zijn gekomen. Koppel de bougiekabel los en aard deze tegen de motor om onbedoeld starten te voorkomen.
• Controleer periodiek of het/de mes(sen) binnen ongeveer (5) vijf seconden volledig tot stilstand komt/komen nadat de bediening van de mesontkoppeling is bediend. Als het/de mes(sen) niet binnen deze tijdsperiode tot stilstand komt/komen, moet uw machine professioneel worden onderhouden door een Sears of een andere gekwalificeerde servicehandelaar.
• Controleer de werking van de rem regelmatig, aangezien deze tijdens normaal gebruik aan slijtage onderhevig is. Stel af en onderhoud indien nodig.
• Controleer de bevestigingsbouten van het/de mes(sen) en de motor regelmatig op de juiste vastheid. Inspecteer het/de mes(sen) ook visueel op schade (bijv. overmatige slijtage, gebogen, gebarsten). Vervang het/de mes(sen) alleen door het/de mes(sen) van de originele fabrikant (O.E.M.) die in deze handleiding worden vermeld. Het gebruik van onderdelen die niet voldoen aan de specificaties van de originele apparatuur kan leiden tot onjuiste prestaties en de veiligheid in gevaar brengen!
• Maaimes(sen) zijn scherp. Wikkel het mes in of draag handschoenen en wees extra voorzichtig bij het onderhoud ervan.
• Houd alle moeren, bouten en schroeven goed vast om ervoor te zorgen dat de apparatuur in veilige staat verkeert.
• Manipuleer nooit het veiligheidsvergrendelingssysteem of andere veiligheidsvoorzieningen. Controleer regelmatig of ze correct werken.
• Nadat u een vreemd voorwerp hebt geraakt, zet u de motor af, koppelt u de bougiekabel(s) los en aard u deze tegen de motor. Inspecteer de machine grondig op schade. Repareer de schade voordat u gaat starten en bedienen.
• Probeer nooit afstellingen of reparaties aan de machine uit te voeren terwijl de motor draait.
• Grasvangeronderdelen en de afvoerkap zijn onderhevig aan slijtage en beschadiging, waardoor bewegende delen kunnen worden blootgesteld of voorwerpen kunnen worden weggegooid. Voor veiligheidsbescherming dient u de onderdelen regelmatig te controleren en onmiddellijk te vervangen door onderdelen van de originele fabrikant (O.E.M.) die in deze handleiding worden vermeld. Het gebruik van onderdelen die niet voldoen aan de specificaties van de originele apparatuur kan leiden tot onjuiste prestaties en de veiligheid in gevaar brengen!
• Wijzig de motorregelaarinstellingen niet en overschrijd het motortoerental niet. De regelaar regelt de maximale veilige bedrijfssnelheid van de motor.
• Onderhoud of vervang veiligheids- en instructielabels indien nodig.
• Neem de juiste wetten en voorschriften voor het weggooien van gas, olie, enz. in acht om het milieu te beschermen.
• Volgens de Consumer Products Safety Commission (CPSC) en de U.S. Environmental Protection Agency (EPA) heeft dit product een gemiddelde nuttige

Levensduur van zeven (7) jaar, of 270 bedrijfsuren. Koop aan het einde van de gemiddelde nuttige levensduur een nieuwe machine of laat de machine jaarlijks inspecteren door een Sears of een andere gekwalificeerde servicehandelaar om ervoor te zorgen dat alle mechanische en veiligheidssystemen correct werken en niet overmatig versleten zijn. Als u dit niet doet, kan dit leiden tot ongelukken, letsel of de dood.

WIJZIG DE MOTOR NIET
Om ernstig letsel of de dood te voorkomen, mag u de motor op geen enkele manier wijzigen. Het manipuleren van de regelaarinstelling kan leiden tot een ongecontroleerde motor en ervoor zorgen dat deze met onveilige snelheden werkt. Manipuleer nooit de fabrieksinstelling van de motorregelaar.

KENNISGEVING MET BETREKKING TOT EMISSIES
Motoren die zijn gecertificeerd om te voldoen aan de emissievoorschriften van de California en de federale EPA voor SORE (Small Off Road Equipment) zijn gecertificeerd om te werken op normale loodvrije benzine en kunnen de volgende emissiebeheersingssystemen bevatten: Motoraanpassing (EM), Oxidatiekatalysator (OC), Secundaire luchtinjectie (SAI) en driewegkatalysator (TWC) indien aanwezig.

VONKENVANGER

Deze machine is uitgerust met een verbrandingsmotor en mag niet worden gebruikt op of in de buurt van onverbeterd, met bos bedekt, met struikgewas bedekt of met gras bedekt land, tenzij het uitlaatsysteem van de motor is uitgerust met een vonkenvanger die voldoet aan de toepasselijke lokale of nationale wetgeving (indien van toepassing).

Als een vonkenvanger wordt gebruikt, moet deze door de gebruiker in goede staat worden gehouden. In de staat Californië is het bovenstaande wettelijk verplicht (sectie 4442 van de California Public Resources Code). Andere staten kunnen soortgelijke wetten hebben. Federale wetten zijn van toepassing op federaal land.

Een vonkenvanger voor de geluiddemper is verkrijgbaar via uw dichtstbijzijnde Sears Parts and Repair Service Center.

Uw verantwoordelijkheid—Beperk het gebruik van deze machine tot personen die de waarschuwingen en instructies in deze handleiding en op de machine lezen, begrijpen en opvolgen.

BEWAAR DEZE INSTRUCTIES!

VEILIGHEIDSSYMBOLEN

Op deze pagina staan veiligheidssymbolen die op dit product kunnen voorkomen, met een beschrijving ervan. Lees, begrijp en volg alle instructies op de machine voordat u probeert deze te monteren en te bedienen.

Symbool	Beschrijving
	LEES DE BEDIENINGSHANDLEIDING(EN) Lees, begrijp en volg alle instructies in de handleiding(en) voordat u probeert te monteren en te bedienen
	DRAAIENDE MESSEN Vervoer nooit passagiers. Vervoer nooit kinderen, zelfs niet met uitgeschakelde messen.
	DRAAIENDE MESSEN Kijk altijd naar beneden en achterom voor en tijdens het achteruitrijden om een aanrijding te voorkomen.
	DRAAIENDE MESSEN Houd uw handen en voeten uit de buurt van draaiende delen of onder het maaidek. Contact met de messen kan leiden tot amputatie van handen en voeten.
	WEGGESLINGERDE VOORWERPEN Deze machine kan voorwerpen oppakken en wegslingeren die ernstig persoonlijk letsel kunnen veroorzaken.
	WEGGESLINGERDE VOORWERPEN Deze machine kan voorwerpen oppakken en wegslingeren die ernstig persoonlijk letsel kunnen veroorzaken.
	OMSTANDERS Houd omstanders, helpers, kinderen en huisdieren minstens 23 meter van de machine vandaan terwijl deze in werking is.
	WERKEN OP HELLINGEN Gebruik deze machine niet op een helling van meer dan 15 graden.
	HEET OPPERVLAK Motoronderdelen, vooral de uitlaatdemper, worden tijdens het gebruik extreem heet. Laat de motor en uitlaatdemper afkoelen voordat u ze aanraakt.
	DRAAIENDE MESSEN Om het risico op letsel te verminderen, houdt u handen en voeten uit de buurt. Niet gebruiken tenzij de uitwerpklep of de grasvanger op de juiste plaats zit. Als deze beschadigd is, onmiddellijk vervangen.

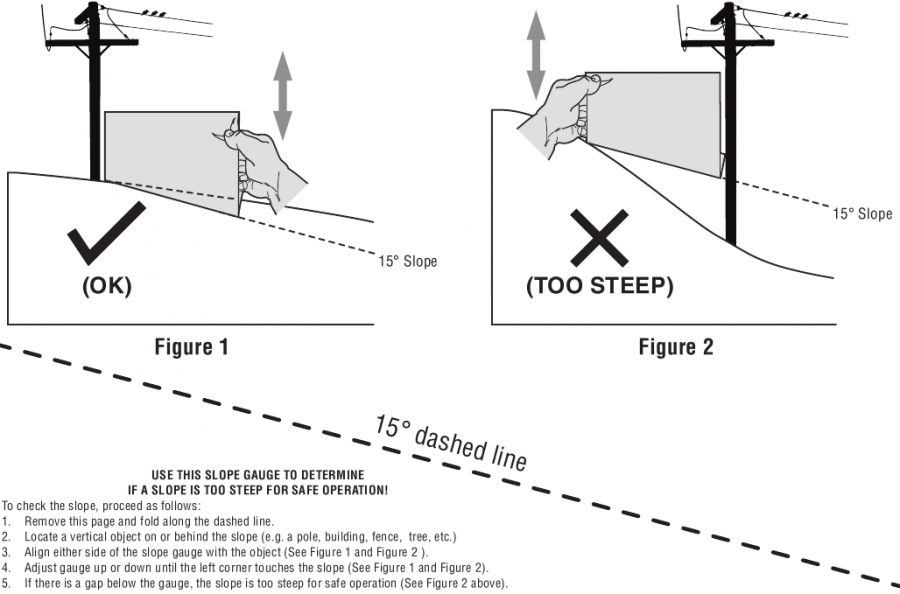

HELLINGSMETER

Hellingen zijn een belangrijke factor bij kantel- en rolincidenten, die kunnen leiden tot ernstig letsel of de dood. Gebruik de machine niet op hellingen van meer dan 15 graden. Alle hellingen vereisen extra voorzichtigheid. Als u de helling niet op kunt rijden of als u zich er ongemakkelijk bij voelt, maai deze dan niet. Maai altijd op en neer over het oppervlak van hellingen, nooit over het oppervlak van hellingen.

MONTAGE

Uw tractor wordt verzonden met motorolie in de motor. U MOET echter het oliepeil controleren voordat u de machine gebruikt. Raadpleeg het hoofdstuk Service & Onderhoud voor instructies over het controleren van het oliepeil.

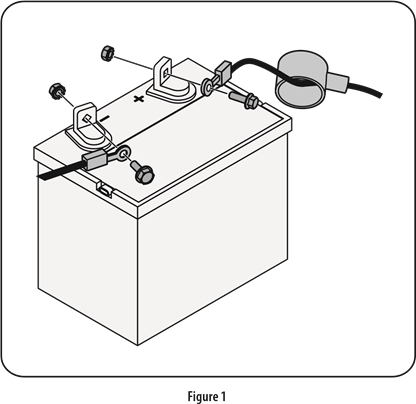

De accukabels bevestigen

CALIFORNIA PROPOSITION 65
Accupolen, aansluitingen en bijbehorende accessoires bevatten lood en loodverbindingen, chemicaliën waarvan de staat Californië weet dat ze kanker en reproductieve schade veroorzaken. Was uw handen na het hanteren.

Sluit bij het bevestigen van accukabels altijd eerst de POSITIEVE (rode) draad aan op de bijbehorende aansluiting, gevolgd door de NEGATIEVE (zwarte) draad.

Om transportredenen zijn beide accukabels op uw machine mogelijk in de fabriek losgekoppeld van de aansluitingen. Om de accukabels aan te sluiten, gaat u als volgt te werk:

OPMERKING: De positieve accupool is gemarkeerd met Pos. (+). De negatieve accupool is gemarkeerd met Neg. (-).

1. Verwijder de plastic afdekking, indien aanwezig, van de positieve accupool en bevestig de rode kabel aan de positieve accupool (+) met de bout en zeskantmoer. Zie Afbeelding 1.

2. Verwijder de plastic afdekking, indien aanwezig, van de negatieve accupool en bevestig de zwarte kabel aan de negatieve accupool (–) met de bout en zeskantmoer. Zie Afbeelding 1.
3. Plaats de rode rubberen hoes over de positieve accupool om deze te beschermen tegen corrosie.

OPMERKING: Als de accu in gebruik wordt genomen na de datum die bovenop de accu staat, laad de accu dan op volgens de instructies in het hoofdstuk Service & Onderhoud van deze handleiding voordat u de tractor gebruikt.

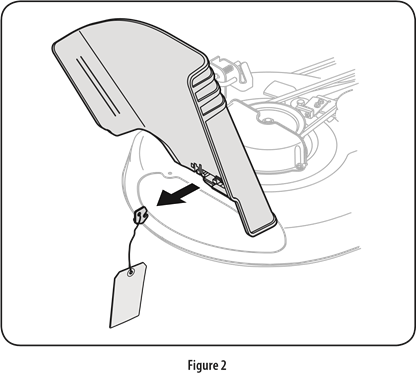

Verwijdering van de transportbeugel

Zorg ervoor dat de motor van de zitmaaier is uitgeschakeld, verwijder de contactsleutel en zet de parkeerrem vast voordat u de transportbeugel verwijdert. Raadpleeg het hoofdstuk Bediening voor instructies over het vastzetten van de parkeerrem.

• Zoek de transportbeugel, indien aanwezig, en het bijbehorende waarschuwingslabel aan de rechterkant van de maaier, tussen de deflector van de uitwerpopening en het maaidek. Zie Afbeelding 2.

• Plaats de deklifterhendel in de hoogste maaistand. Raadpleeg De maaihoogte instellen in het hoofdstuk Bediening van deze handleiding.
• Terwijl u de deflector van de uitwerpopening met uw linkerhand naar de machine duwt, verwijdert u de transportbeugel met uw rechterhand door deze tussen uw duim en wijsvinger vast te pakken en met de klok mee te draaien.

De transportbeugel, die alleen voor verpakkingsdoeleinden wordt gebruikt, moet worden verwijderd en weggegooid voordat u uw zitmaaier gebruikt.

Het maaidek kan voorwerpen weggooien. Als u de zitmaaier niet gebruikt met de uitwerpklep in de juiste gebruikspositie, kan dit leiden tot ernstig persoonlijk letsel en/of schade aan eigendommen.

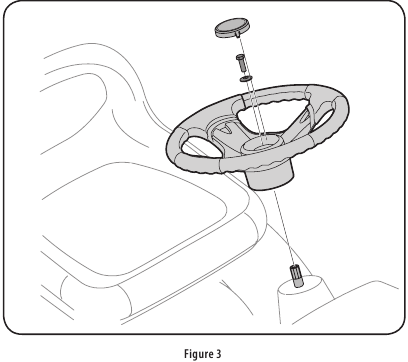

Het stuurwiel bevestigen

Als het stuurwiel voor uw tractor niet was bevestigd, is de hardware voor het bevestigen ervan in het stuurwiel verpakt, onder de stuurwieldop. Wrik de stuurwieldop voorzichtig los en verwijder de hardware.

1. Plaats het stuurwiel over de stuurstang met de wielen van de tractor recht naar voren gericht.
2. Plaats de ring (met de komvormige zijde naar beneden) over het stuurwiel en zet vast met de zeskantbout. Zie Afbeelding 3.

3. Plaats de stuurwieldop over het midden van het stuurwiel en duw naar beneden totdat deze op zijn plaats "klikt".

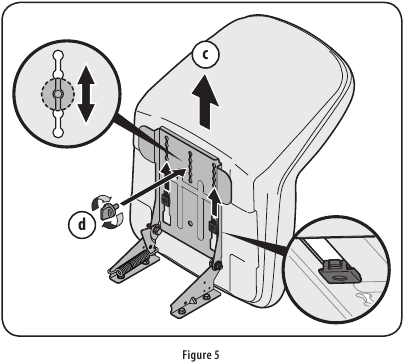

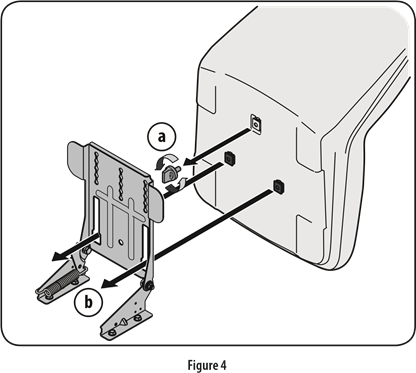

De stoel bevestigen

Als de stoel voor uw tractor niet in de fabriek was bevestigd, raadpleegt u de volgende stappen.

OPMERKING: Om transportredenen worden stoelen met een plastic band aan de draaibeugel van de tractorstoel bevestigd of achterstevoren op de draaibeugel gemonteerd. Maak in beide gevallen de stoel los van de transportpositie en verwijder de afstelknop van de onderkant van de stoel voordat u verdergaat met de onderstaande instructies.

1. Verwijder, zoals al is aangegeven, de stoelafstelknop die door de fabriek in de onderkant van de stoel is geïnstalleerd. Zie "a" in afbeelding 4.

2. Lijn de stoel uit over de draaibeugel van de stoel zoals weergegeven in Afbeelding 4 en plaats de stoel op de draaibeugel door de twee lipjes aan de onderkant van de stoel in de sleuven op de draaibeugel te steken.
3. Schuif de stoel naar achteren in de draaibeugel van de stoel (c) en lijn de middelste sleuf aan de achterkant in de draaibeugel uit met het overgebleven gat in de basis van de stoel. Zie Afbeelding 5.
   Opmerking: Zorg ervoor dat de twee stoellipjes in de draaibeugel grijpen zoals weergegeven in het onderste inzetstuk van Afbeelding 5.

4. Selecteer de gewenste positie voor de stoel en zet deze vast met de afstelknop die eerder is verwijderd (d in Afbeelding 5).
5. Om de positie van de stoel aan te passen, verwijdert u de afstelknop aan de onderkant van de stoel. Schuif de stoel naar voren of naar achteren zoals gewenst. Plaats de afstelknop terug. Zie Afbeelding 5.

Bandenspanning

De maximale bandenspanning onder alle omstandigheden is 30 psi. Er moet te allen tijde een gelijke bandenspanning worden aangehouden. Overschrijd nooit de maximale oppompdruk die op de zijwand van de band staat vermeld.

De aanbevolen bedrijfsbandenspanning is:

• Ongeveer 10 psi voor de achterbanden
• Ongeveer 14 psi voor de voorbanden

Raadpleeg de zijwand van de band voor de exacte aanbevolen of maximale psi van de bandenfabrikant. Pomp de banden niet te hard op. Ongelijke bandenspanning kan ertoe leiden dat het maaidek ongelijkmatig maait.

WERKING

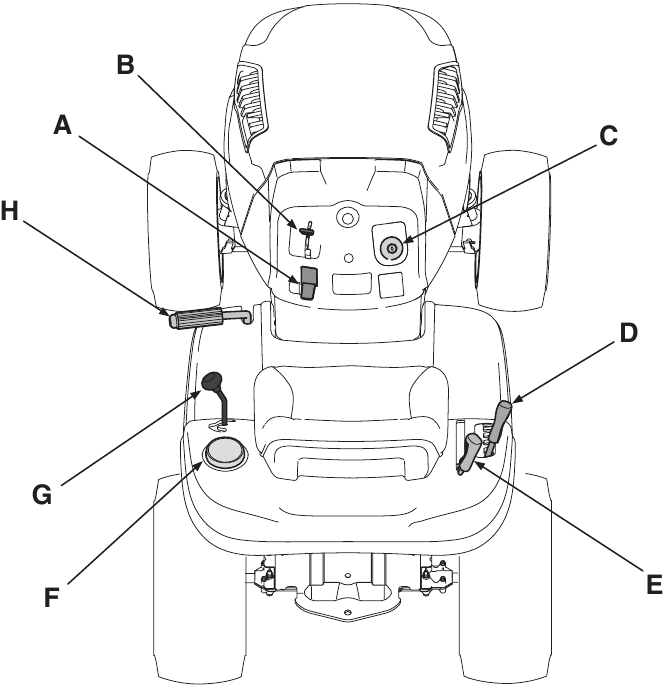

Afbeelding 6

1. Snelheidshendel / Parkeerremhendel
2. Gashendel/choke-bedieningshendel
3. Contactslot
4. Deklifthendel
5. PTO-hendel (Messen inschakelen)
6. Bekerhouder
7. Schakelhendel
8. Koppeling-rempedaal

OPMERKING: Elke verwijzing in deze handleiding naar de RECHTER- of LINKERzijde van de tractor wordt waargenomen vanuit de zitpositie van de bestuurder, naar voren gericht naar de voorkant van de tractor.

Voldoet aan ANSI-veiligheidsnormen
Craftsman-tractoren voldoen aan de veiligheidsnorm van het American National Standards Institute (ANSI).

Snelheidshendel

Met de snelheidshendel, die zich aan de linkerkant van de dashboardconsole van de tractor bevindt, kunt u de rijsnelheid van de gazontractor regelen. Om te gebruiken, drukt u het koppelings-rempedaal in en beweegt u de hendel uit de parkeerreminkeping en naar voren om de rijsnelheid van de tractor te verhogen. Wanneer een gewenste snelheid is bereikt, laat u de hendel in een geschikte inkeping los om die snelheid te behouden.

Om de rijsnelheid van de tractor te verminderen, drukt u het koppelings-rempedaal in en beweegt u de snelheidshendel naar achteren en laat u deze in een inkeping los.

Parkeerrem

Om de parkeerrem in te stellen, drukt u het koppelings-rempedaal volledig in. Beweeg de snelheidshendel helemaal naar beneden en in de parkeerremstand. Laat het koppelings-rempedaal los zodat de parkeerrem in werking treedt.

Om de parkeerrem los te zetten, drukt u het koppelings-rempedaal in en beweegt u de snelheidshendel uit de inkepingen naar de gewenste stand. Laat de snelheidshendel en het koppelings-rempedaal los.

OPMERKING: De parkeerrem moet worden ingeschakeld als de bestuurder de stoel verlaat terwijl de motor draait, anders wordt de motor automatisch uitgeschakeld.

Gashendel/Choke-bedieningshendel

De gashendel/choke-bedieningshendel bevindt zich aan de rechterkant van het dashboard van de tractor.

Deze hendel regelt de snelheid van de motor en wanneer deze helemaal naar voren wordt geduwd, ook de choke-bediening.
Wanneer de gashendel in een bepaalde positie staat, behoudt de motor een constant toerental.

Wanneer u de tractor bedient met het maaidek ingeschakeld, moet de gashendel/choke-bedieningshendel altijd in de SNELLE (konijn) positie staan.

Contactslot

De sleutelschakelaarmodule wordt gebruikt om de motor te starten en te stoppen. Steek de sleutel in de sleutelschakelaarmodule en draai deze met de klok mee naar de START-stand. Laat de sleutel los in de normale maaistand zodra de motor is gestart. De koplampen worden automatisch geactiveerd.

Om de motor te stoppen, draait u de contactsleutel tegen de klok in naar de STOP-stand.

Raadpleeg voordat u de tractor bedient zowel het "Veiligheidsvergrendelingssysteem" als "De motor starten" verderop in dit gedeelte van deze handleiding voor gedetailleerde instructies met betrekking tot de contactsleutelmodule.

Laat een draaiende machine nooit onbeheerd achter. Schakel altijd de PTO (Messen inschakelen) uit, zet de schakelhendel in de neutrale stand, zet de parkeerrem op de motor en verwijder de sleutel om onbedoeld starten te voorkomen.

Schakelhendel

De schakelhendel bevindt zich aan de linkerkant van het spatbord en heeft drie standen: VOORUIT, NEUTRAAL en ACHTERUIT. Het koppelings-rempedaal moet worden ingedrukt en de tractor mag niet in beweging zijn bij het verplaatsen van de schakelhendel.

Forceer de schakelhendel nooit. Dit kan ernstige schade aan de transmissie van de tractor veroorzaken.

Deklifthendel

De deklifthendel bevindt zich op het rechterspatbord van uw tractor en wordt gebruikt om de hoogte van het maaidek te wijzigen. Om te gebruiken, beweegt u de hendel naar links en plaatst u deze in de inkeping die het beste bij uw toepassing past.

PTO-hendel (Messen inschakelen)

De PTO-hendel (messen inschakelen) bevindt zich op het rechterspatbord van de tractor en wordt gebruikt om het vermogen naar het maaidek of andere (apart verkrijgbare) hulpstukken in te schakelen. Om te bedienen, beweegt u de hendel helemaal naar voren. Door de hendel helemaal naar achteren in de PTO UIT-stand te bewegen, wordt de stroom naar het maaidek/hulpstuk uitgeschakeld.

OPMERKING: De PTO-hendel (messen inschakelen) moet in de uitgeschakelde (PTO UIT) stand staan bij het starten van de motor.

Bekerhouder

De bekerhouder van de tractor bevindt zich op het spatbord links van de stoel.

Stoelverstelknop

De stoelverstelknop bevindt zich aan de onderkant van de stoel. Gebruik deze knop om de stoel naar voren of naar achteren te verstellen in een comfortabele bedieningspositie door de knop los te draaien, de stoel in de gewenste stand te zetten en vervolgens de knop weer vast te draaien.

Koppeling-rempedaal

Het koppelings-rempedaal bevindt zich aan de linkerkant van de gazontractor, langs de treeplank. Druk het koppelings-rempedaal halverwege in bij het vertragen van de tractor door het veranderen van de snelheid (zie Snelheidshendel). Druk het pedaal helemaal in om de schijfrem in te schakelen en de tractor volledig tot stilstand te brengen.

OPMERKING: Het pedaal moet worden ingedrukt om de motor te starten. Raadpleeg de veiligheidsvergrendelingsschakelaars verderop in dit gedeelte van deze handleiding.

Benzine en olie bijvullen

Olie

Uw tractor wordt geleverd met motorolie in de motor. U MOET echter het oliepeil controleren voordat u de tractor gebruikt. Pas op dat u niet te veel vult. Raadpleeg de instructies over het controleren van de motorolie in het gedeelte Service en onderhoud van deze handleiding.

Benzine

De benzinetank bevindt zich onder de motorkap. Vul niet te veel.

Wees uiterst voorzichtig bij het omgaan met benzine. Benzine is extreem ontvlambaar en de dampen zijn explosief. Vul de machine nooit binnenshuis of terwijl de motor heet is of draait. Doof sigaretten, sigaren, pijpen en andere ontstekingsbronnen.

OPMERKING : Koop benzine in kleine hoeveelheden. Gebruik geen benzine die over is van het vorige seizoen om gumaanslag in het brandstofsysteem te minimaliseren.

• Deze motor is gecertificeerd om te werken op loodvrije benzine. Voor het beste resultaat vult u de brandstoftank uitsluitend met schone, verse, loodvrije benzine met een octaangetal van 87 of hoger op de pompsticker.
• Gasohol (tot 10% ethylalcohol, 90% loodvrije benzine per volume) is een goedgekeurde brandstof. Andere benzine/alcoholmengsels, zoals E85, zijn niet goedgekeurd.
• Methyl Tertiary Butyl Ether (MTBE) en mengsels van loodvrije benzine (tot maximaal 15% MTBE per volume) zijn goedgekeurde brandstoffen. Andere benzine/ethermengsels zijn niet goedgekeurd.
• Vul de brandstoftank buitenshuis of in een goed geventileerde ruimte.
• Vul de brandstoftank niet te vol. Vul de tank tot niet meer dan 1/2 inch onder de onderkant van de vulhals om ruimte te laten voor uitzetting van de brandstof.
• Verwijder nooit de tankdop en vul nooit brandstof bij terwijl de motor heet is of draait. Laat de motor minstens twee minuten afkoelen voordat u gaat tanken.
• Als er benzine is gemorst, veeg dit dan van de motor en apparatuur. Verplaats de machine naar een ander gebied. Wacht 5 minuten voordat u de motor start.

Benzine toevoegen

1. Zet de motor uit en laat de motor minstens 2 minuten afkoelen voordat u de brandstofdop verwijdert. De benzinetank bevindt zich onder het achterspatbord, met de vuldop in het midden van het achterspatbord. De brandstofdop is aan de tractor vastgemaakt om te voorkomen dat deze verloren gaat. Probeer niet om de dop van de tractor te verwijderen.
2. Vul de brandstoftank met benzine.
3. Plaats de brandstofdop terug.

Opmerking: De tractor is uitgerust met een vastgemaakte, ratelende brandstofdop. STOP met het vullen van de tank zodra de brandstof in de vulhals te zien is. Dit zorgt ervoor dat er een correct expansievolume wordt gecreëerd, anders kan de brandstof overlopen, wat een gevaarlijke situatie kan veroorzaken.

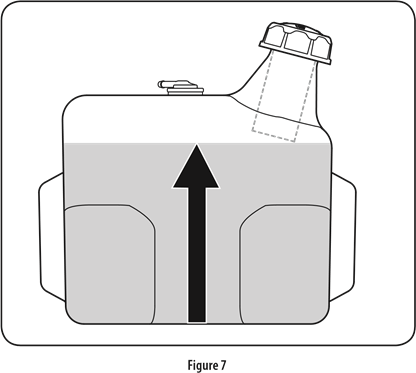

Vul de brandstoftank NIET helemaal vol. Zie Afbeelding 7.

Vermijd ernstig letsel of overlijden

• Ga hellingen op en af, niet dwars.
• Vermijd plotselinge bochten.
• Gebruik het apparaat niet op plaatsen waar het kan slippen of kantelen.
• Als de machine stopt met bergopwaarts rijden, stop dan de messen en rijd langzaam achteruit bergafwaarts.
• Maai niet als er kinderen of anderen in de buurt zijn.
• Vervoer nooit kinderen, zelfs niet met de messen uit.
• Kijk naar beneden en achteren voor en tijdens het achteruitrijden.
• Houd veiligheidsvoorzieningen (beschermingen, schilden en schakelaars) op hun plaats en in werkende staat.
• Verwijder objecten die door de messen kunnen worden weggeslingerd.
• Ken de locatie en functie van alle bedieningselementen.
• Zorg ervoor dat de messen en de motor zijn gestopt voordat u uw handen of voeten in de buurt van de messen plaatst.
• Voordat u de bestuurderspositie verlaat, stop de tractor, ontkoppel de messen, activeer de parkeerrem, zet de motor uit en verwijder de sleutel.

Lees de gebruikershandleiding

Veiligheidsvergrendelingssysteem

Het veiligheidsvergrendelingssysteem is ontworpen voor een veilige bediening van de tractor. Als dit systeem ooit defect mocht raken, gebruik de tractor dan niet. Neem onmiddellijk contact op met 1-800-659-5917 om het systeem te laten onderhouden.

• Het veiligheidsvergrendelingssysteem voorkomt dat de motor start, tenzij de parkeerrem is geactiveerd en de PTO-hendel (mesinschakeling) in de uitgeschakelde (UIT) stand staat.
• Het veiligheidsvergrendelingssysteem schakelt de motor automatisch uit als de bestuurder de stoel verlaat voordat de parkeerrem is geactiveerd.
• Het veiligheidsvergrendelingssysteem schakelt de motor automatisch uit als de bestuurder de stoel van de tractor verlaat met de PTO-hendel (mesinschakeling) ingeschakeld, ongeacht of de parkeerrem is geactiveerd.
• De motor wordt automatisch uitgeschakeld als de PTO-hendel (mesinschakeling) in de ingeschakelde (AAN) stand wordt gezet met de schakelhendel in de achteruitversnelling.

Contactschakelaar

De contactschakelaar wordt geactiveerd om de motor te starten. Steek de sleutel in de contactschakelaar en draai deze met de klok mee naar de START (START) positie. Laat de sleutel los in de ON (AAN) positie zodra de motor is gestart. Zie Afbeelding 8.

Om de motor te stoppen, draait u de contactsleutel tegen de klok in naar de OFF (UIT) positie. Zie Afbeelding 8.

Laat een draaiende machine nooit onbeheerd achter. Schakel altijd de PTO uit, zet de schakelhendel in de neutrale stand, zet de parkeerrem vast, stop de motor en verwijder de sleutel om onbedoeld starten te voorkomen.

Raadpleeg, voordat u de tractor gebruikt, zowel Veiligheidsvergrendelingsschakelaars als De motor starten in het gedeelte Bediening van deze handleiding voor meer gedetailleerde instructies.

De parkeerrem inschakelen

De parkeerrem inschakelen:

1. Trap het koppelingsrempedaal volledig in en houd het met uw voet ingedrukt.
2. Beweeg de snelheidsregelaar helemaal naar beneden in de parkeerremstand.
3. Laat het koppelingsrempedaal los zodat de parkeerrem wordt geactiveerd.

De parkeerrem losmaken:

1. Trap het koppelingsrempedaal in en beweeg de snelheidsregelaar uit de parkeerremstand in een gewenste snelheid.

De maaihoogte instellen

1. Selecteer de hoogtepositie van het maaidek door de dekhefboom in een van de zes verschillende maaihoogte-inkepingen aan de rechterkant van het spatbord te plaatsen.

Houd handen en voeten uit de buurt van de uitwerpopening van het maaidek.

De motor starten

Gebruik de tractor niet als het vergrendelingssysteem niet goed werkt. Dit systeem is ontworpen voor uw veiligheid en bescherming.

OPMERKING: Raadpleeg de instructies voor het vullen van benzine en olie eerder in dit gedeelte.

1. Steek de tractorsleutel in het contactslot.
2. Plaats de PTO (Blade Engage) hendel in de uitgeschakelde (UIT) stand.
3. Schakel de parkeerrem van de tractor in.
4. Activeer de choke door de gashendel/choke helemaal omhoog in de chokepositie te bewegen.
5. Draai de contactsleutel met de klok mee naar de START-positie. Laat de sleutel los nadat de motor is gestart. Deze keert terug naar de AAN-stand (of Normaal maaien).

   Houd de sleutel NIET langer dan tien seconden per keer in de START-positie. Als u dit doet, kan dit schade veroorzaken aan de elektrische starter van uw motor.
6. Nadat de motor is gestart, deactiveert u de choke en plaatst u de gashendel in de SNELLE positie.

OPMERKING: Laat de choke NIET aan staan tijdens het gebruik van de tractor. Dit resulteert in een "rijk" brandstofmengsel en zorgt ervoor dat de motor slecht loopt.

De motor stoppen

Als u een vreemd voorwerp raakt, stop dan de motor, koppel de bougiekabel(s) los en aard deze tegen de motor. Inspecteer de machine grondig op eventuele schade. Repareer de schade voordat u opnieuw start en bedient

1. Als de messen zijn ingeschakeld, plaatst u de PTO (Blade Engage) hendel in de uitgeschakelde (UIT) stand.
2. Draai de contactsleutel tegen de klok in naar de STOP-stand.
3. Verwijder de sleutel uit het contactslot om onbedoeld starten te voorkomen.

De tractor besturen

Vermijd plotselinge starts, overmatige snelheid en plotselinge stops.

Verlaat de stoel van de tractor niet zonder eerst de PTO (Blade Engage) hendel in de uitgeschakelde (UIT) stand te zetten, het rempedaal in te drukken en de parkeerrem in te schakelen. Als u de tractor onbeheerd achterlaat, zet dan ook de contactsleutel uit en verwijder de sleutel.

Kijk altijd naar beneden en naar achteren voordat en tijdens het achteruitrijden om een aanrijding te voorkomen.

1. Trap het koppelingsrempedaal in om de parkeerrem los te maken en laat het pedaal vervolgens los.
2. Beweeg de gashendel in de SNELLE (konijn) positie.
3. Plaats de schakelhendel in de VOORUIT- of ACHTERUIT-positie.

   Gebruik de schakelhendel NIET om de rijrichting te veranderen wanneer de tractor in beweging is. Gebruik altijd het koppelingsrempedaal om de tractor volledig tot stilstand te brengen voordat u schakelt.
4. Maak de parkeerrem los door het koppelingsrempedaal in te drukken en de snelheidsregelaar in de gewenste positie te plaatsen.

   Beginnende bestuurders moeten snelheidsposities 1 of 2 gebruiken. Raak volledig vertrouwd met de werking en bediening van de tractor voordat u de tractor in hogere snelheidsposities bedient.
5. Laat het koppelingsrempedaal langzaam los om de eenheid in beweging te zetten.
6. De gazontractor wordt tot stilstand gebracht door het koppelingsrempedaal in te drukken.
   OPMERKING: Bij de eerste bediening van de eenheid zal er weinig verschil zijn tussen de hoogste twee snelheden totdat de riemen zich tijdens de inloopperiode in de poelies hebben gevestigd.

Voordat u de bestuurderspositie om welke reden dan ook verlaat, ontkoppel de messen, plaats de schakelhendel in neutraal, schakel de parkeerrem in, zet de motor uit en verwijder de sleutel.

Wanneer u de tractor om welke reden dan ook op een grasoppervlak stopt, altijd:

1. Plaats de schakelhendel in neutraal.
2. Schakel de parkeerrem in.
3. Zet de motor uit en verwijder de sleutel. Dit minimaliseert de mogelijkheid dat uw gazon ''bruin'' wordt door hete uitlaatgassen van de draaiende motor van uw tractor.

Als de eenheid afslaat met de snelheidsregelaar in hoge snelheid, of als de eenheid niet werkt met de snelheidsregelaar in een lage snelheidspositie, gaat u als volgt te werk:

1. Plaats de schakelhendel in NEUTRAAL.
2. Start de motor opnieuw.
3. Plaats de snelheidsregelaar in de hoogste snelheidspositie.
4. Laat het koppelingsrempedaal volledig los.
5. Trap het koppelingsrempedaal in.
6. Plaats de snelheidsregelaar in de gewenste positie.
7. Plaats de schakelhendel in VOORUIT of ACHTERUIT en volg de normale bedieningsprocedures.

Rijden op hellingen

Raadpleeg de HELLINGSMETER in het gedeelte Veiligheidsinstructies van de handleiding om hellingen te helpen bepalen waar u deze tractor veilig kunt bedienen.

Maai niet op hellingen met een helling van meer dan 15 graden (een stijging van ongeveer 2-1/2 voet per 10 voet). De tractor kan kantelen en ernstig letsel veroorzaken.

• Maai op en neer hellingen, NOOIT dwars.
• Wees uiterst voorzichtig bij het veranderen van richting op hellingen.
• Let op gaten, sporen, hobbels, rotsen of andere verborgen objecten. Oneffen terrein kan de machine doen kantelen. Hoog gras kan obstakels verbergen.
• Vermijd bochten bij het rijden op een helling. Als er een bocht moet worden gemaakt, draai dan de helling af. Omhoog draaien op een helling vergroot de kans op een rol aanzienlijk.
• Vermijd stoppen bij het oprijden van een helling. Als het nodig is om te stoppen tijdens het oprijden van een helling, start dan soepel en voorzichtig om de kans te verkleinen dat de tractor achterover kantelt.

De messen inschakelen

Het inschakelen van de PTO (Blade Engage) brengt vermogen over naar het maaidek of andere (apart verkrijgbare) hulpstukken. Om de messen in te schakelen, gaat u als volgt te werk:

1. Beweeg de gashendel/choke naar de SNELLE (konijn) positie.
2. Pak de PTO (Blade Engage) hendel vast en draai deze helemaal naar voren in de ingeschakelde (AAN) stand.
3. Houd de gashendel in de SNELLE (konijn) positie voor het meest efficiënte gebruik van het maaidek of andere (apart verkrijgbare) hulpstukken.

OPMERKING: De motor wordt automatisch uitgeschakeld als de PTO (Blade Engage) hendel in de ingeschakelde (AAN) stand wordt geplaatst met de schakelhendel in de achteruit.

Mulchen

Een mulchkit is verkrijgbaar als hulpstuk. Mulchen is een proces waarbij grasresten herhaaldelijk onder het maaidek worden gerecirculeerd. De ultrafijne resten worden vervolgens terug in het gazon geforceerd, waar ze fungeren als een natuurlijke meststof. Een mulchkit kan worden aangeschaft. Zie het gedeelte Vervangingsonderdelen & hulpstukken van deze handleiding voor meer informatie.

De dekhefboom gebruiken

Om het maaidek omhoog te brengen, beweegt u de dekhefboom naar links en plaatst u deze vervolgens in de inkeping die het meest geschikt is voor uw toepassing. Raadpleeg eerder in dit bedieningsgedeelte De maaihoogte instellen.

MAAIEN

Om contact met het mes of letsel door een weggeslingerd voorwerp te helpen voorkomen, houdt u omstanders, helpers, kinderen en huisdieren op minstens 75 voet afstand van de machine terwijl deze in bedrijf is. Stop de machine als iemand het gebied betreedt.

De volgende informatie is handig bij het gebruik van het maaidek met uw tractor:

Plan uw maaipatroon om te voorkomen dat materialen in de richting van wegen, trottoirs, omstanders en dergelijke worden uitgeworpen. Vermijd ook het uitwerpen van materiaal tegen een muur of obstakel, waardoor uitgeworpen materiaal terug in de richting van de bediener kan ketsen.

• Maai niet met een hoge rijsnelheid, vooral niet als er een mulchkit of grasopvangbak is geïnstalleerd.
• Voor het beste resultaat wordt aanbevolen om de eerste twee ronden te maaien met de uitworp naar het midden gericht. Draai na de eerste twee ronden de richting om om de uitworp naar de buitenkant te gooien voor de rest van het maaien. Dit geeft het gazon een betere uitstraling.
• Maai het gras niet te kort. Kort gras nodigt onkruidgroei uit en wordt snel geel bij droog weer.
• Het maaien moet altijd met de motor op vol gas gebeuren.
• Onder zwaardere omstandigheden kan het nodig zijn om het gemaaide gebied een tweede keer te herhalen om een schone snede te krijgen.
• Probeer GEEN zware struiken en onkruid en extreem hoog gras te maaien. Uw tractor is ontworpen om gazons te maaien, NIET om struiken te verwijderen.

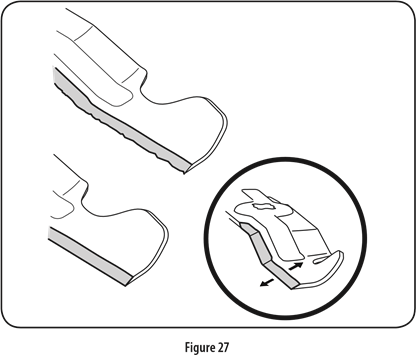

• Houd de messen scherp en vervang de messen wanneer ze versleten zijn. Raadpleeg Maaimessen in het gedeelte Service van deze handleiding voor de juiste instructies voor het slijpen van messen.

Koplampen

• De lampen zijn AAN wanneer de motor van de tractor draait.
• De lampen gaan UIT wanneer de contactsleutel in de STOP-stand wordt gezet.

SERVICE EN ONDERHOUD

ONDERHOUDS SCHEMA

Voordat u onderhoud/service uitvoert, schakelt u alle bedieningselementen uit en zet u de motor uit. Wacht tot alle bewegende delen volledig tot stilstand zijn gekomen. Koppel de bougiekabel los en aard deze tegen de motor om onbedoeld starten te voorkomen. Draag altijd een veiligheidsbril tijdens het gebruik of tijdens het uitvoeren van aanpassingen of reparaties.

Volg het onderhoudsschema hieronder. Deze tabel beschrijft alleen onderhoudsrichtlijnen. Gebruik de kolom Servicelogboek om voltooide onderhoudstaken bij te houden.
Om het dichtstbijzijnde onderdelen- en reparatiecentrum te vinden of om service in te plannen, neemt u contact op met 1-800-659-5917.

Interval	Item	Service	Servicelogboek
Voor elk gebruik	Motoroliepeil Geluiddempergebied en bedieningselementen Vingerbescherming	Controleren Reinigen Reinigen
In de eerste vijf uur	Motorolie	Vervangen
Elke 10 uur	Luchtinlaten motorkap/dashboard Accupolen Maaidekspindels en spanrolbeugel	Reinigen Reinigen Smeren
Elke 25 uur	Voorfilter luchtfilter* Luchtfilter* Middenstuurarmen, draaiassen en assen Voorwiellagers Voorste maaidekwielen	Reinigen Reinigen Smeren Smeren Smeren
Elke 50 uur	Motorolie/oliefilter Geluiddemper	Vervangen/vervangen Controleren
Jaarlijks	Luchtfilter Voorfilter van het luchtfilter Bougie Luchtkoelsysteem* Brandstoffilter Stuurinrichtingen Achterwielen	Vervangen Vervangen Vervangen Reinigen Vervangen Reinigen Verwijder en vet de assen in
Voor opslag	Luchtinlaten motorkap/dashboard Accupolen Middenstuurarmen, draaiassen en assen Voorwiellagers Voorste maaidekwielen Maaidekspindels en spanrolbeugel Draaipunten pedaal	Reinigen Reinigen Smeren Smeren Smeren Smeren Smeren

*Vaker onderhouden in stoffige omstandigheden.

Voordat u onderhoud of reparaties uitvoert, schakelt u de aftakas (hendel voor het inschakelen van het mes) uit, zet u de parkeerrem aan, zet u de motor af en verwijdert u de sleutel om onbedoeld starten te voorkomen.

Als de motor onlangs heeft gedraaid, zijn de motor, de geluiddemper en de omliggende metalen oppervlakken heet en kunnen ze brandwonden aan de huid veroorzaken. Wees voorzichtig om brandwonden te voorkomen.

Motoronderhoud

De motorolie controleren

Gebruik alleen detergentolie van hoge kwaliteit met een API-serviceclassificatie SF, SG, SH, SJ of hoger. Selecteer de SAE-viscositeitsklasse van de olie op basis van de verwachte bedrijfstemperatuur. Volg de onderstaande tabel. Hoewel multi-viscositeitsoliën (5W20, 10W30, enz.) het starten bij koud weer verbeteren, leiden ze tot een hoger olieverbruik bij gebruik boven 32 °F. Controleer uw motoroliepeil vaker om mogelijke motorschade door een laag oliepeil te voorkomen.

Om de motorolie te controleren, gaat u als volgt te werk:

• Zorg ervoor dat de tractor op een vlakke ondergrond staat.
• Reinig het olievulgebied van vuil.

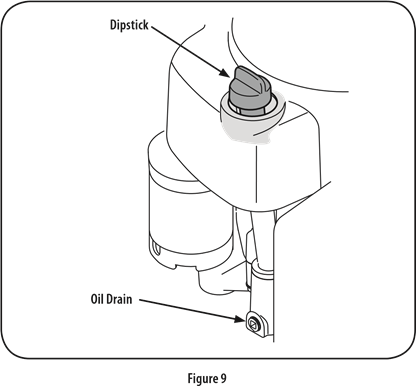

  1. Verwijder de peilstok, zie Afbeelding 9, en veeg deze af met een schone doek.

  2. Plaats de peilstok terug en druk hem volledig aan.
  3. Verwijder de peilstok en controleer het oliepeil. Het moet op de markering Vol (Full) op de peilstok staan.
  4. Als het peil laag is, voeg dan langzaam olie toe in de motorolievulling. Niet te vol doen. Wacht na het toevoegen van olie een minuut en controleer dan opnieuw het oliepeil.

     Niet te vol doen. Te veel olie kan ervoor zorgen dat de motor niet start, moeilijk start of rookt. Als het oliepeil boven de markering VOL (FULL) op de peilstok staat, laat dan olie weglopen om het oliepeil te verlagen tot de markering VOL (FULL) op de peilstok.
  5. Plaats de peilstok terug en draai hem vast.

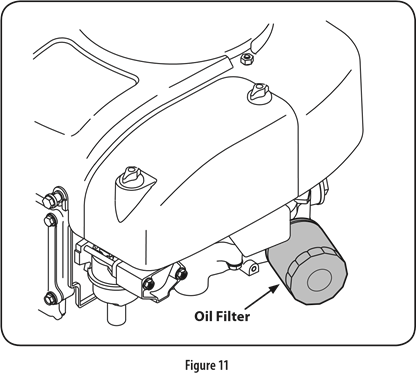

De motorolie en het filter vervangen

Als de motor onlangs heeft gelopen, zijn de motor, de uitlaat en de omliggende metalen oppervlakken heet en kunnen ze brandwonden aan de huid veroorzaken. Wees voorzichtig om brandwonden te voorkomen.

OPMERKING: Het oliefilter moet bij elke olieverversingsinterval worden vervangen. De motorolie moet worden ververst na de eerste 5 uur en daarna elke 50 uur of eenmaal per seizoen. Om de motorolie te vervangen, gaat u als volgt te werk:

1. Laat de motor een paar minuten draaien zodat de olie in het carter kan opwarmen. Warme olie stroomt gemakkelijker en voert meer van het motorsediment af dat zich mogelijk op de bodem van het carter heeft afgezet. Wees voorzichtig om brandwonden door hete olie te voorkomen.

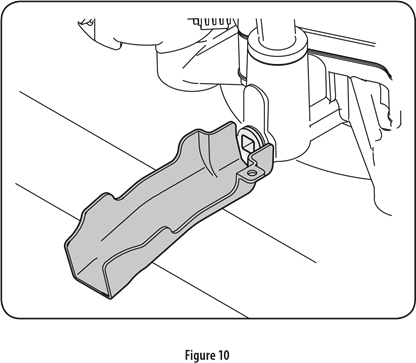

2. Open de motorkap van de tractor en zoek de olieaftappoort aan de rechterkant van de motor. Zie Afbeelding 9.
3. Koppel de bougiekabel los en houd deze uit de buurt van de bougie.
4. Verwijder de olievuldop/peilstok van de olievulbuis. Zie Afbeelding 9.
5. Draai het stuur helemaal naar rechts om de aftapplug beter bloot te leggen.
6. Bevestig de olieaftapslang (verpakt bij deze handleiding) aan de aftappoort zoals weergegeven in Afbeelding 10. Plaats het andere uiteinde van de slang in een geschikte olieopvangbak met een inhoud van minimaal 64 oz.

7. Verwijder de olieaftapplug en laat de olie weglopen.
8. Verwijder de olieaftapmof en bewaar deze op een veilige plaats voor later gebruik.
9. Plaats de olieaftapplug terug.
10. Verwijder het oliefilter, zie Afbeelding 11, en gooi het op de juiste manier weg.

11. Vul het nieuwe oliefilter gedeeltelijk, ongeveer 3/4 vol, met schone, verse olie. Voordat u het nieuwe oliefilter installeert, smeert u de oliefilterpakking licht in met wat olie door uw vinger in de olie te dopen en deze rond de pakking te bewegen.
12. Installeer het oliefilter met de hand totdat de pakking contact maakt met de oliefilteradapter en draai het oliefilter vervolgens 1/2 tot 3/4 slagen vast.
13. Vul de motor bij met nieuwe motorolie totdat het oliepeil op de peilstok VOL (FULL) aangeeft. Plaats de olievuldop/peilstok terug.

    Gebruikte olie is een gevaarlijk afvalproduct. Gooi gebruikte olie op de juiste manier weg. Niet weggooien met huishoudelijk afval. Neem contact op met uw plaatselijke autoriteiten of bel 1-800-659-5917 voor een lijst met veilige verwijderings-/recyclingfaciliteiten.
14. Start de motor en laat hem draaien. Terwijl de motor opwarmt, controleert u op olielekken.
15. Zet de motor uit en controleer het oliepeil. Het moet op de markering VOL (FULL) op de peilstok staan.

Brandstoffilter

Benzine en de dampen ervan zijn uiterst brandbaar en explosief. Brand of explosie kan ernstige brandwonden of de dood veroorzaken.

• Houd benzine uit de buurt van vonken, open vuur, controlelampjes, hitte en andere ontstekingsbronnen.
• Controleer brandstofleidingen, tank, dop en fittingen regelmatig op scheuren of lekken. Vervang indien nodig.
• Voordat u het brandstoffilter vervangt, laat u de brandstoftank leeglopen volgens de onderstaande instructies.
• Laat geen brandstof weglopen als de motor heet is. Geef de motor voldoende tijd om af te koelen. Laat brandstof buitenshuis in een goedgekeurde container weglopen, uit de buurt van open vuur.
• Laat elk groot volume brandstof uit de tank weglopen door de brandstofleiding los te koppelen van het in-line brandstoffilter in de buurt van de motor.
• Verwijder de brandstofleiding van de in-line kant (kant naar de brandstoftank) van het brandstoffilter.
• Vervangende onderdelen moeten hetzelfde zijn en in dezelfde positie worden geïnstalleerd als de originele onderdelen.
• Als er brandstof wordt gemorst, wacht dan tot deze is verdampt voordat u de motor start.
• Voordat u het brandstoffilter vervangt, laat u de brandstoftank leeglopen. Anders kan er brandstof lekken en brand of een explosie veroorzaken.

Om de brandstof te laten weglopen:

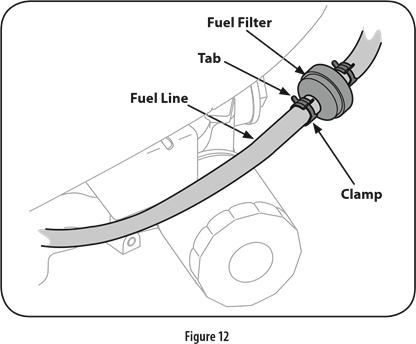

1. Zoek het brandstoffilter, zie Afbeelding 12, dat aan de linkerkant van de motor tussen de brandstoftank en de carburateur loopt en mogelijk met een kabelbinder aan de motor is bevestigd. Knip de kabelbinder door, indien aanwezig, knijp vervolgens met een tang in de lipjes op de in-line klem op het brandstoffilter en schuif de klem omhoog over de brandstofleiding. Trek de brandstofleiding los van het filter en plaats het open uiteinde van de leiding in een goedgekeurde container om de brandstof te laten weglopen.


Om het brandstoffilter te vervangen:

1. Gebruik een tang om in de lipjes op de andere klem te knijpen (de out-line kant van het brandstoffilter) en schuif de klem vervolgens weg van het brandstoffilter. Draai en trek de brandstofleiding van het brandstoffilter. Zie Afbeelding 12.
2. Controleer de brandstofleidingen op scheuren of lekken. Vervang indien nodig.
3. Vervang het brandstoffilter door een origineel vervangingsfilter. Bel 1-800-659-5917 om het originele vervangingsfilter te kopen.
4. Maak de brandstofleidingen vast met de klemmen.

Als filters of deksels niet correct zijn geïnstalleerd, kan ernstig letsel of de dood het gevolg zijn van een terugslag. Probeer niet de motor te starten met verwijderde filters.

Gebruik geen perslucht of oplosmiddelen om het luchtfilterpatroon te reinigen.

Luchtfilter

Papieren filters kunnen niet worden gereinigd en moeten elke 100 bedrijfsuren worden vervangen; vaker als ze in extreem stoffige omstandigheden worden gebruikt.

Gebruik nooit benzine of oplosmiddelen met een laag vlampunt voor het reinigen van het luchtfilterelement. Dit kan brand of een explosie veroorzaken.

Laat de motor nooit draaien zonder het luchtfilter. Dit leidt tot snelle motorslijtage.

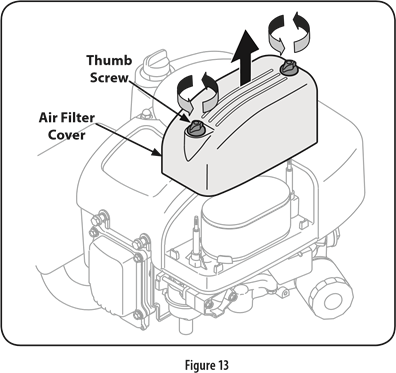

1. Draai de duimschroeven los en verwijder de luchtfilterafdekking. Zie Afbeelding 13.

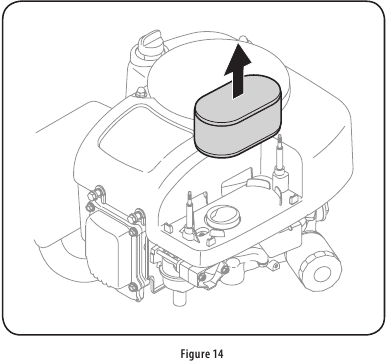

2. Verwijder het luchtfilter. Zie Afbeelding 14.

3. Verwijder het schuimrubberen voorfilter rond het papieren luchtfilter. Zie Afbeelding 15. Vervang het papieren element wanneer het vuil of beschadigd is. Reinig het schuimelement of vervang het wanneer het beschadigd is.

4. Om het schuimelement te reinigen, wast u het in een mild vloeibaar wasmiddel en water. Knijp of druk het schuimelement samen om vuil en water eruit te spoelen. Niet draaien; dit kan het schuimelement beschadigen of scheuren. Laat het volledig drogen voordat u het gebruikt. Smeer het schuimelement NIET in met olie.

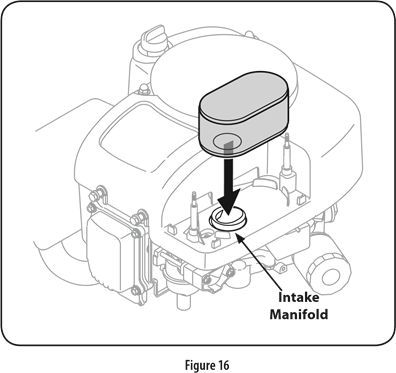

5. Bevestig het nieuwe luchtfilter met het schuimelement en lijn het gat in het luchtfilter uit met het inlaatspruitstuk. Zie Afbeelding 16:

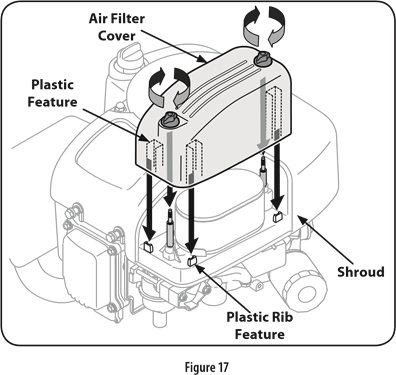

6. Bevestig de luchtfilterafdekking en zorg ervoor dat u de plastic ribfuncties op de mantel uitlijnt met de plastic functies op de luchtfilterafdekking. Zie Afbeelding 17. Draai de duimschroeven met de klok mee vast tot ze goed vast zitten. Controleer op eventuele verkeerde uitlijning.


Bougieservice

Om een goede werking van de motor te garanderen, moet de bougie correct zijn afgesteld en vrij zijn van afzettingen.

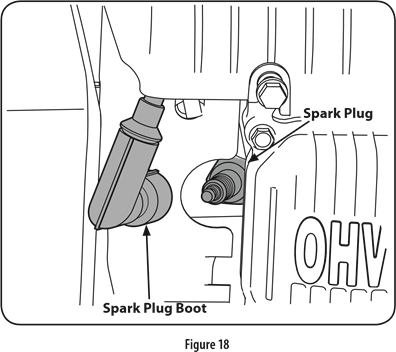

1. Verwijder de bougiekabel en gebruik een bougiesleutel om de bougie te verwijderen. Zie Afbeelding 18.


   Als de motor heeft gedraaid, is de uitlaat erg heet. Raak de uitlaat niet aan.
2. Inspecteer de bougie visueel. Gooi de bougie weg als er duidelijke slijtage is of als de isolator gebarsten of afgebroken is. Reinig de bougie met een staalborstel als deze opnieuw wordt gebruikt.
3. Meet de bougie-afstand met een voelermaat. Corrigeer indien nodig door de zij-elektrode te buigen. Zie Afbeelding 19. De afstand moet worden ingesteld op 0,024-0,031 inch.

4. Controleer of de bougiering in goede staat is en draai de bougie met de hand in om kruisdraad te voorkomen.
5. Nadat de bougie is geplaatst, draait u deze vast met een bougiesleutel om de ring samen te drukken.

OPMERKING: Draai bij het installeren van een nieuwe bougie 1/2 slag vast nadat de bougie is geplaatst om de ring samen te drukken. Draai bij het opnieuw installeren van een gebruikte bougie 1/8-1/4 slag vast nadat de bougie is geplaatst om de ring samen te drukken.

De bougie moet stevig worden vastgedraaid. Een onjuist vastgedraaide bougie kan erg heet worden en de motor beschadigen.

Uitlaat

De temperatuur van de uitlaat en de nabijgelegen motorruimtes kan hoger zijn dan 150˚ F (65˚C). Vermijd contact met deze gebieden

• Inspecteer de uitlaat regelmatig en vervang deze indien nodig. Vervangende onderdelen voor de uitlaat moeten hetzelfde zijn en in dezelfde positie worden geïnstalleerd als de originele onderdelen.

Motor reinigen

• Reinig dagelijks of voor elk gebruik gras, kaf of opgehoopt vuil van de motor. Houd de koppeling, veer en bedieningselementen schoon.
• Houd het gebied rond en achter de uitlaat vrij van brandbaar vuil.
• Door de motor schoon te houden, kan er lucht rond de motor bewegen.
• Motoronderdelen moeten schoon worden gehouden om het risico op oververhitting en ontsteking van opgehoopt vuil te verminderen.

Gebruik geen water om motoronderdelen te reinigen. Water kan het brandstofsysteem verontreinigen. Gebruik een borstel of droge doek.

Carburateur afstellen

• De carburateur op deze motor is niet instelbaar.

Smering

Koppel vóór het smeren, repareren of inspecteren altijd de aftakas (hendel voor mesinschakeling) los, zet de schakelhendel in de neutrale stand, zet de parkeerrem, zet de motor uit en verwijder de sleutel om onbedoeld starten te voorkomen.

Draaipunten en koppeling

Smeer alle draaipunten van het aandrijfsysteem, de parkeerrem en de hefkoppeling minstens één keer per seizoen met lichte olie.

Achterwielen

De achterwielen moeten één keer per seizoen van de assen worden verwijderd. Smeer de assen en de velgen goed in met een universeel vet voordat u ze terugplaatst.

Voorassen

Elk uiteinde van de voorste draagbalk van de tractor kan zijn uitgerust met een smeernippel. Smeer met een vetspuit na elke 25 uur tractorbedrijf.

Accu

De accu is verzegeld en onderhoudsvrij. Het zuurniveau kan niet worden gecontroleerd.

• Houd de accukabels en -klemmen altijd schoon en vrij van corrosieve ophoping.
• Breng na het reinigen van de accu en de klemmen een dun laagje vaseline of vet aan op beide klemmen.
• Houd de rubberen hoes altijd over de pluspool om kortsluiting te voorkomen.

Als u de accu om welke reden dan ook verwijdert, koppel dan eerst de NEGATIEVE (zwarte) draad los van de klem, gevolgd door de POSITIEVE (rode) draad. Sluit bij het terugplaatsen van de accu altijd eerst de POSITIEVE (rode) draad aan op de klem, gevolgd door de NEGATIEVE (zwarte) draad. Zorg ervoor dat de draden op de juiste klemmen zijn aangesloten; als u ze omdraait, kan de polariteit veranderen en kan het afwisselende systeem van uw motor beschadigd raken.

De accu reinigen

Reinig de accu door deze uit de tractor te verwijderen en te wassen met een oplossing van baking soda en water. Schraap de accupolen indien nodig met een staalborstel om afzettingen te verwijderen. Smeer de klemmen en blootliggende bedrading in met vet of vaseline om corrosie te voorkomen.

Accudefecten

Enkele veelvoorkomende oorzaken van een defecte accu zijn:

• Onjuiste eerste activering
• Overladen
• Bevriezing
• Onderladen
• Gecorrodeerde verbindingen

Deze defecten vallen NIET onder de garantie van uw tractor.

De motor en het dek reinigen

Brandstof of olie die op de machine is gemorst, moet onmiddellijk worden weggeveegd. Zorg ervoor dat er geen vuil ophoopt rond de koelvinnen van de motor of op andere delen van de machine.

Het gebruik van een hogedrukreiniger om uw tractor schoon te maken wordt NIET aanbevolen. Het kan schade veroorzaken aan elektrische componenten, spindels, poelies, lagers of de motor.

Aanpassingen

Probeer nooit aanpassingen te doen terwijl de motor draait, behalve waar gespecificeerd in de bedieningshandleiding.

Het dek waterpas stellen

OPMERKING: Controleer de bandenspanning van de tractor voordat u aanpassingen aan het niveau van het dek uitvoert. Raadpleeg Banden in het gedeelte Service van deze handleiding voor meer informatie over bandenspanning.

Van voor naar achter

De voorkant van het maaidek wordt ondersteund door een stabilisatiestang die kan worden aangepast om het dek van voor naar achter waterpas te stellen. De voorkant van het dek moet tussen ¼ inch en ³⁄8 inch lager zijn dan de achterkant van het dek. Pas indien nodig als volgt aan:

1. Met de tractor geparkeerd op een stevige, vlakke ondergrond, plaatst u de hendel voor het heffen van het platform op de tweede inkeping van boven (tweede hoogste stand) en draait u het mes zo dicht mogelijk bij de afvoergoot die parallel aan de tractor loopt.
2. Meet de afstand van de voorkant van de mespunt tot de grond en de achterkant van de mespunt tot de grond. De eerste meting moet tussen ¼" en ³⁄8" minder zijn dan de tweede meting. Bepaal de benodigde afstand voor de juiste afstelling en ga indien nodig verder met de volgende stap.

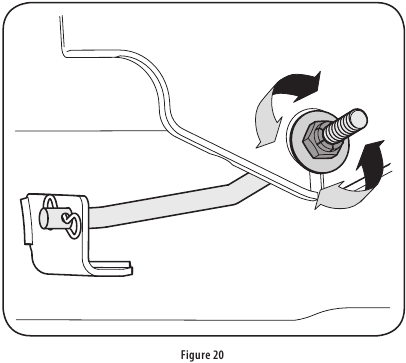

3. Zoek de borgmoer op de voorkant van de stabilisatiebeugel. Zie Afbeelding 20.

   • Draai de borgmoer vast om de voorkant van het dek omhoog te brengen;
   • Draai de borgmoer los om de voorkant van het dek te laten zakken.

Van links naar rechts

Als het maaidek ongelijkmatig lijkt te maaien, kan een aanpassing van links naar rechts worden uitgevoerd. Pas indien nodig als volgt aan:

1. Met de tractor geparkeerd op een stevige, vlakke ondergrond, plaatst u de hendel voor het heffen van het dek in de tweede inkeping van boven (tweede hoogste stand) en draait u beide messen zo dat ze loodrecht op de tractor staan.
2. Meet de afstand van de buitenkant van de linker mespunt tot de grond en de afstand van de buitenkant van de rechter mespunt tot de grond. Beide metingen moeten gelijk zijn. Als dit niet het geval is, gaat u verder met de volgende stap.

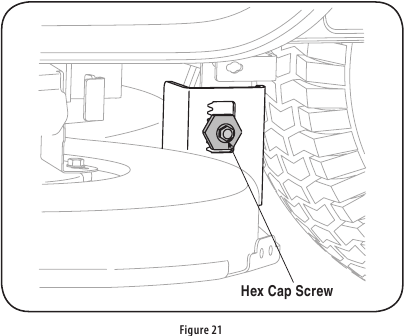

3. Draai de zeskantbout op de linker dekophangbeugel los, maar verwijder deze NIET. Zie Afbeelding 21.

4. Breng het dek in evenwicht met behulp van een sleutel om het tandwiel (dat zich direct achter de losgedraaide zeskantbout bevindt) met de klok mee/omhoog of tegen de klok in/omlaag te draaien. Het dek is goed in evenwicht wanneer beide eerder gemeten mespunten gelijk zijn.
5. Draai de zeskantbout op de linker dekophangbeugel weer vast wanneer de juiste afstelling is bereikt.

Stoelafstelling

Raadpleeg het gedeelte Montage van deze handleiding voor instructies over de stoelafstelling.

Parkeerrem afstellen

Probeer nooit de remmen af te stellen terwijl de motor draait. Koppel altijd de aftakas (mesinschakeling) los, zet de schakelhendel in de neutrale stand, zet de motor uit en verwijder de sleutel om onbedoeld starten te voorkomen.

Als de tractor niet volledig tot stilstand komt wanneer het rempedaal volledig is ingetrapt, of als de achterwielen van de tractor kunnen rollen terwijl de parkeerrem is ingeschakeld, moet de rem worden afgesteld. Neem contact op met het dichtstbijzijnde Sears Service Center om uw remmen correct te laten afstellen.

Om het dichtstbijzijnde onderdelen- en reparatiecentrum te vinden of om een servicebeurt in te plannen, neemt u contact op met 1-800-659-5917.

Het maaidek verwijderen

Ga als volgt te werk om het maaidek te verwijderen:

1. Zet de aftakashendel (mesinschakeling) in de uitgeschakelde (UIT) stand en schakel de parkeerrem in.
2. Laat het dek zakken door de hefhendel van het dek in de onderste inkeping op het rechterspatbord te plaatsen.

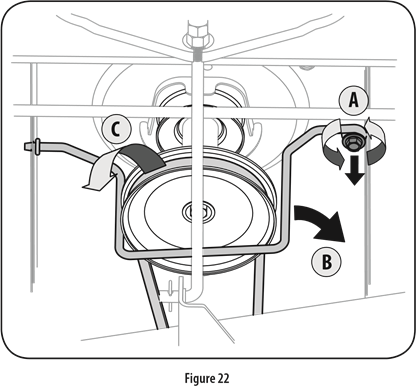

3. Verwijder de zelftappende schroef (A) waarmee de riemgeleiderstang rond de aftakaspoelie van de tractor is bevestigd en verwijder vervolgens de riemgeleiderstang (B). Zie Afbeelding 22.

   Opmerking: Onthoud in welk gat het andere uiteinde van de riemgeleiderstang is gestoken om deze weer te kunnen plaatsen.
4. Verwijder de riem (C) rond de aftakaspoelie van de tractor. Zie Afbeelding 22.

   Voorkom beknellingsletsel. Plaats nooit uw vingers op de spanveer of tussen de riem en een poelie tijdens het verwijderen van de riem.
5. Plaats de hefhendel van het dek in de bovenste inkeping op het rechterspatbord om de hefarmen van het dek omhoog en uit de weg te brengen.

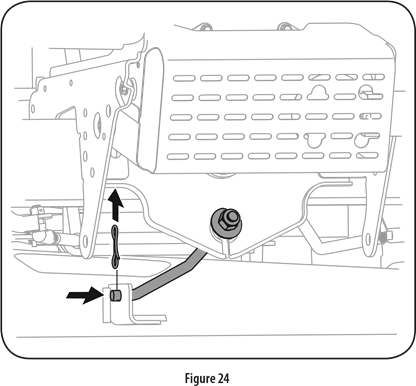

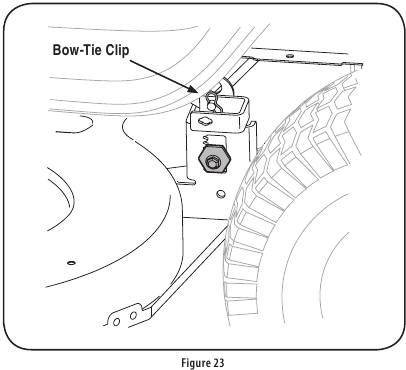

6. Verwijder de splitpen waarmee de dekstabilisatiestang aan het dek is bevestigd. Schuif de dekhefstang uit de montagebeugel op het dek, zoals weergegeven in Afbeelding 24.

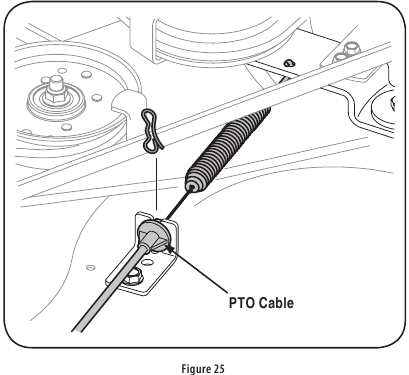

7. Verwijder voorzichtig de aftakaskabel van de achterkant van het maaidek door de splitpen te verwijderen waarmee deze is bevestigd. Verwijder de veer van de dekspanbeugel. Zie Afbeelding 25.

8. Schuif het maaidek (vanaf de linkerkant) voorzichtig onder de tractor vandaan.

Banden

Overschrijd nooit de maximale bandenspanning die op de zijwand van de band wordt aangegeven.

De aanbevolen bandenspanning is:

• Ongeveer 10 psi voor de achterbanden
• Ongeveer 14 psi voor de voorbanden

Raadpleeg de zijwand van de band voor de exacte aanbevolen of maximale psi van de bandenfabrikant. Pomp de banden niet te hard op. Ongelijke bandenspanning kan ervoor zorgen dat het maaidek ongelijkmatig maait.

Accu

Californische wet Proposition 65 WAARSCHUWING! Accupolen, klemmen en gerelateerde accessoires bevatten lood en loodverbindingen, chemicaliën waarvan de staat Californië weet dat ze kanker en reproductieve schade veroorzaken. Was uw handen na gebruik.

Als u de accu verwijdert, koppelt u eerst de NEGATIEVE (zwarte) draad los van de klem, gevolgd door de POSITIEVE (rode) draad. Sluit bij het terugplaatsen van de accu altijd eerst de POSITIEVE (rode) draad aan op de klem, gevolgd door de NEGATIEVE (zwarte) draad.

Startkabels

Start nooit een beschadigde of bevroren accu met startkabels. Zorg ervoor dat de voertuigen elkaar niet raken en dat de ontstekingen uitgeschakeld zijn. Zorg ervoor dat de kabelklemmen elkaar niet raken.

1. Sluit de positieve (+) kabel aan op de positieve pool (+) van de ontladen accu van uw tractor.
2. Sluit het andere uiteinde van de kabel aan op de (positieve +) pool van de startaccu.
3. Sluit de tweede kabel (negatief –) aan op de andere pool van de startaccu.
4. Sluit het andere uiteinde van de negatieve kabel aan op het motorblok van de tractor, uit de buurt van de accu. Maak hem vast aan een ongelakt onderdeel om een goede verbinding te garanderen.

   Als de startaccu in een voertuig (d.w.z. auto, vrachtwagen) is geïnstalleerd, start dan de motor van het voertuig NIET wanneer u uw tractor start met startkabels.
5. Start de tractor (zoals eerder in dit gedeelte van deze handleiding is aangegeven).
6. Zet de parkeerrem van de tractor vast voordat u de startkabels verwijdert, in omgekeerde volgorde van aansluiting.

Opladen

Batterijen geven tijdens het opladen een explosief gas af. Laad de batterij op in een goed geventileerde ruimte en houd de batterij uit de buurt van open vuur of een controlelampje, zoals bij een boiler, ruimteverwarmer, oven, wasdroger of andere gastoestellen.

Gebruik bij het opladen van de batterij van uw tractor alleen een oplader die is ontworpen voor 12V loodzuurbatterijen. Lees de gebruikershandleiding van uw batterijlader voordat u de batterij van uw tractor oplaadt. Volg altijd de instructies en neem de waarschuwingen in acht.

Als uw tractor gedurende langere tijd niet is gebruikt, laadt u de batterij als volgt op:

1. Stel uw batterijlader in om maximaal 10 ampère te leveren.
2. Als uw batterijlader automatisch is, laadt u de batterij op totdat de lader aangeeft dat het opladen voltooid is. Als de lader niet automatisch is, laadt u de batterij minimaal acht uur op.

Zekering

Er is een zekering van 20 AMP in de kabelboom van uw tractor geïnstalleerd om het elektrische systeem van de tractor te beschermen tegen schade veroorzaakt door overmatige stroomsterkte.

Als het elektrische systeem niet werkt of de motor van uw tractor niet start, controleer dan eerst of de zekering niet is doorgebrand. Deze bevindt zich aan de achterkant van het apparaat, onder het spatbord bij de batterij.

Gebruik altijd een zekering met dezelfde ampèrewaarde ter vervanging.

Messen

Zet de motor uit en verwijder de contactsleutel voordat u de messen verwijdert om ze te slijpen of te vervangen. Bescherm uw handen door zware handschoenen te dragen bij het vastpakken van het mes.

Inspecteer het mes en/of de as regelmatig op scheuren of beschadigingen, vooral nadat u een vreemd voorwerp hebt geraakt. Gebruik de machine niet voordat beschadigde onderdelen zijn vervangen.

Ga als volgt te werk om de messen te verwijderen:

1. Verwijder het maaidek onder de tractor vandaan (raadpleeg Maaidek verwijderen eerder in dit hoofdstuk) en draai het maaidek voorzichtig om om de onderkant bloot te leggen.

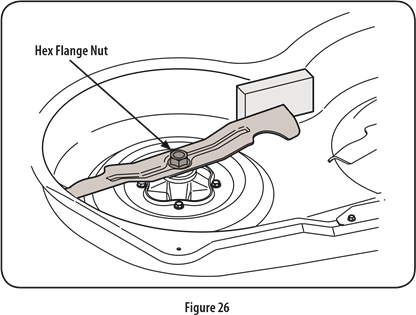

2. Plaats een blok hout tussen de centrale maaidekbehuizing en het mes om als stabilisator te dienen. Zie Afbeelding 26.

3. Verwijder de zeskantflensmoer waarmee het mes aan de asconstructie is bevestigd.
4. Om de messen op de juiste manier te slijpen, verwijdert u gelijke hoeveelheden metaal van beide uiteinden van de messen langs de snijkanten, parallel aan de achterrand, onder een hoek van 25° tot 30°. Slijp altijd elke snijkant van het mes gelijkmatig om de juiste balans van het mes te behouden. Zie Afbeelding 27.


   Als de snijkant van het mes eerder is geslepen of als er metaalafscheiding aanwezig is, vervang de messen dan door nieuwe.

   Een slecht uitgebalanceerd mes veroorzaakt overmatige trillingen, kan schade aan de tractor veroorzaken en/of leiden tot persoonlijk letsel.
5. Test de balans van het mes met behulp van een messenbalancer. Slijp metaal van de zware kant totdat het gelijkmatig balanceert.

OPMERKING: Zorg er bij het vervangen van het mes voor dat u het mes installeert met de kant van het mes gemarkeerd met ''Bottom'' (of met een onderdeelnummer erin gestempeld) naar de grond gericht wanneer de maaier in de werkstand staat.

Gebruik een momentsleutel om de zeskantflensmoer van de mesas vast te draaien tot tussen 95 Nm en 122 Nm.

De maaidekriem vervangen

Zorg ervoor dat u de motor uitschakelt, de contactsleutel verwijdert, de bougiekabel(s) loskoppelt en tegen de motor aardt om onbedoeld starten te voorkomen voordat u de riem verwijdert.

Alle riemen op uw tractor zijn onderhevig aan slijtage en moeten worden vervangen als er tekenen van slijtage aanwezig zijn.

De V-riem die op uw tractor wordt aangetroffen, is speciaal ontworpen om veilig in en uit te schakelen. Een vervangende (niet-OEM) V-riem kan gevaarlijk zijn door niet volledig uit te schakelen. Gebruik voor een goed werkende machine identieke riemen zoals vermeld in de onderdelenpagina's van deze gebruikershandleiding.

Ga als volgt te werk om de maaidekriem op uw tractor te vervangen:

Verwijder het maaidek zoals eerder in dit hoofdstuk is beschreven.

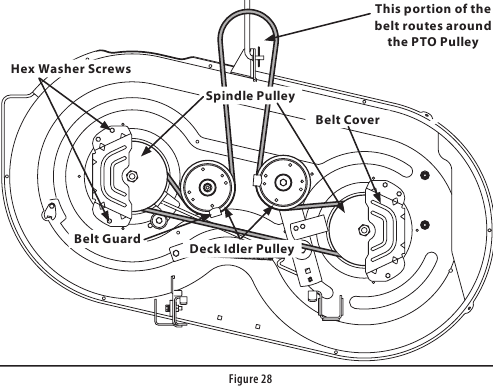

1. Verwijder de riemafdekkingen van de aspoelies door de zeskantschroeven te verwijderen waarmee de afdekkingen aan het maaidek zijn bevestigd. Zie Afbeelding 28.

2. Het kan ook nodig zijn om de zeskantmoer op de linker spanrol van het maaidek los te draaien om de riem van de poelie en rond de riembeschermer te krijgen.
3. Verwijder voorzichtig de maaidekriem van rond de twee aspoelies en de twee spanrollen van het maaidek. Zie Afbeelding 28.
4. Om de nieuwe riem te plaatsen, begint u met het leiden van de riem rond de twee buitenste aspoelies zoals weergegeven in Afbeelding 28.
5. Leid de riem vervolgens rond de twee spanrollen van het maaidek zoals weergegeven in Afbeelding 28.
6. Draai de eerder losgemaakte riemgeleiderstang weer vast.
7. Monteer de eerder verwijderde riembeschermers opnieuw.
8. Installeer het maaidek opnieuw en zorg ervoor dat de riem rond de poelies blijft lopen zoals aangegeven. De complete riemgeleiding wordt weergegeven in Afbeelding 28.
9. Trek aan de rechterkant van de riem en plaats de smalle V-kant van de riem in de aftakaspoelie.
10. Terwijl u de riem en de poelie bij elkaar houdt, draait u de poelie naar links. Blijf de poelie en de riem vasthouden en draaien totdat de riem volledig in de aftakaspoelie is gerold.

Parkeerrem afstellen

Probeer nooit de remmen af te stellen terwijl de motor draait. Schakel altijd de aftakas (hendel voor het inschakelen van de messen) uit, zet de schakelhendel in de neutrale stand, zet de motor uit en verwijder de sleutel om onbedoeld starten te voorkomen.

Als de tractor niet volledig tot stilstand komt wanneer het koppelings-rempedaal volledig is ingetrapt, of als de achterwielen van de tractor kunnen rollen terwijl de parkeerrem is ingeschakeld, moeten de remmen worden afgesteld. Neem contact op met het dichtstbijzijnde Parts & Repair Service Center om uw remmen te laten onderhouden.

Neem contact op met 1-800-659-5917 om het dichtstbijzijnde Parts & Repair Service Center te vinden of om een servicebeurt in te plannen.

De transmissieaandrijfriem vervangen

OPMERKING: Er moeten verschillende onderdelen worden verwijderd en er is speciaal gereedschap (d.w.z. lucht-/slagmoersleutel) nodig om de aandrijfriem van de tractor te vervangen. Neem contact op met het dichtstbijzijnde Parts & Repair Service Center om uw transmissieaandrijfriem te laten onderhouden.

Neem contact op met 1-800-659-5917 om het dichtstbijzijnde Parts & Repair Service Center te vinden of om een servicebeurt in te plannen.

OPSLAG BUITEN HET SEIZOEN

Bewaar een gazontractor nooit met brandstof in de tank binnenshuis of in slecht geventileerde ruimtes waar brandstofdampen een open vlam, vonk of controlelampje kunnen bereiken, zoals bij een verwarming, boiler, wasdroger of gastoestel.

De motor voorbereiden

Brandstof die tijdens warm weer in de brandstoftank achterblijft, gaat achteruit en veroorzaakt ernstige startproblemen.

Om te voorkomen dat er gomaanslag ontstaat in de carburateur van de motor en mogelijke storingen van de motor veroorzaakt, moet het brandstofsysteem volledig worden geleegd of de benzine moet worden behandeld met een stabilisator om verslechtering te voorkomen.

1. Als u een brandstofstabilisator gebruikt:
   1. Lees de instructies en aanbevelingen van de fabrikant van het product.
   2. Voeg aan schone, verse benzine de juiste hoeveelheid stabilisator toe voor de capaciteit van het brandstofsysteem.
   3. Vul de brandstoftank met behandelde brandstof en laat de motor 2-3 minuten draaien om gestabiliseerde brandstof in de carburateur te krijgen.
2. Als u het brandstofsysteem leegt:
   1. Tap geen brandstof af als de motor heet is. Geef de motor voldoende tijd om af te koelen. Tap brandstof af in een goedgekeurde container buitenshuis, uit de buurt van open vuur.
   2. Tap een groot volume brandstof uit de tank door de brandstofleiding los te koppelen van het in-line brandstoffilter in de buurt van de motor. Zie de volledige instructies voor Het aftappen van de brandstof verderop in dit hoofdstuk.

      Benzine is extreem brandbaar en kan onder bepaalde omstandigheden explosief zijn. Tap de benzine af voordat u de apparatuur voor langere tijd opbergt. Tap brandstof alleen af in een goedgekeurde container buitenshuis, uit de buurt van open vuur. Laat de motor afkoelen. Doof sigaretten, sigaren, pijpen en andere ontstekingsbronnen voordat u brandstof aftapt. Bewaar benzine in een goedgekeurde container op een veilige plaats.
   3. Sluit de brandstofleiding weer aan en laat de motor draaien totdat deze begint te haperen, gebruik dan de choke om de motor draaiende te houden totdat alle brandstof in de carburateur is verbruikt.
   4. Koppel de brandstofleiding los en tap alle resterende benzine uit het systeem.

      Benzine is een giftige stof. Voer benzine op de juiste manier af. Neem contact op met uw plaatselijke autoriteiten voor goedgekeurde verwijderingsmethoden.
3. Verwijder de bougie en giet één (1) ounce motorolie via het bougiegat in de cilinder. Draai de motor een paar keer rond om de olie te verdelen. Plaats de bougie terug.

De brandstof aftappen

1. Zoek het brandstoffilter, dat zich aan de linkerkant van de motor bevindt en mogelijk met een spanband aan de motor is bevestigd.
2. Knip de spanband door, indien aanwezig, knijp dan de in-line klem op het brandstoffilter samen met een tang en schuif de klem omhoog over de brandstofleiding.
3. Trek de brandstofleiding los van het filter en plaats het open uiteinde van de leiding in een goedgekeurde container om de brandstof af te tappen.

De gazontractor voorbereiden

1. Reinig en smeer de tractor grondig zoals beschreven in de smeerinstructies.
2. Gebruik geen hogedrukreiniger of tuinslang om uw machine schoon te maken.
3. Bewaar de maaier in een droge, schone ruimte. Bewaar hem niet naast corrosieve materialen, zoals kunstmest.

PROBLEEMOPLOSSING

Probleem	Oorzaak	Oplossing
Motor start niet	PTO/Mes inschakelhendel ingeschakeld. Parkeerrem niet ingeschakeld. Bougiekabel(s) losgekoppeld. Gasklep/choke-bedieningshendel niet in de juiste startpositie. Choke niet geactiveerd Brandstoftank leeg of oude brandstof. Brandstofleiding verstopt. Defecte bougie(s). Motor verzopen. Zekering(en) doorgebrand	Plaats de hendel in de uitgeschakelde (UIT) stand. Schakel de parkeerrem in. Sluit de kabel(s) aan op de bougie(s). Plaats de gasklep/choke-hendel in de SNEL-stand. Verplaats de gasklep/choke-hendel in de choke-stand. Vul de tank met schone, verse (minder dan 30 dagen oude) benzine. Vervang de brandstofleiding en vervang het brandstoffilter. Reinig, stel de opening af of vervang de bougie(s). Start de motor met de gasklep in de SNEL-stand. Vervang zekering(en). Zie "Zekering" in het hoofdstuk Onderhoud.
Motor loopt onregelmatig	Machine loopt met CHOKE geactiveerd. Bougiekabel(s) los. Brandstofleiding verstopt of oude brandstof. Ontluchting in tankdop verstopt. Water of vuil in het brandstofsysteem. Vuil luchtfilter.	Deactiveer de CHOKE. Sluit de bougiekabel(s) aan. Vervang de brandstofleiding; vul de tank met schone, verse benzine en vervang het brandstoffilter. Maak de ontluchting vrij of vervang de dop als deze beschadigd is. Tap de brandstoftank af. Vul hem opnieuw met schone, verse benzine. Vervang het papieren element van het luchtfilter of reinig de schuim voorfilter, indien aanwezig.
Motor raakt oververhit	Motoroliepeil laag. Luchtstroom beperkt.	Vul het carter met de juiste hoeveelheid en het juiste gewicht olie. Verwijder grasresten en vuil rond de koelribben en behuizing van de motor.
Motor hapert bij hoge toeren	Bougieopening te klein.	Verwijder de bougie en stel de opening opnieuw in.
Motor loopt stationair onregelmatig	Bougie vervuild, defect of opening te groot. Vuil luchtfilter.	Vervang de bougie. Stel de bougieopening in. Vervang het luchtfilterelement en/of reinig de voorfilter.
Overmatige trillingen	Snijmes los of uit balans. Beschadigd of verbogen snijmes.	Draai het mes en de as vast. Vervang het mes.
Maaier mulcht geen gras	Motortoerental te laag. Nat gras. Buitensporig hoog gras. Stomp mes.	Plaats de gasklep in de SNEL-stand (konijn). Mulch niet als het gras nat is. Maai één keer op een hoge maaihoogte en maai daarna opnieuw op de gewenste hoogte of maak een smallere maaibreedte. Slijp of vervang het mes.
Ongelijkmatige snede	Maaisysteem niet goed waterpas. Stomp mes. Ongelijke bandenspanning.	Voer een zijdelingse afstelling van het maaisysteem uit. Slijp of vervang het mes. Controleer de bandenspanning in alle vier de banden.

PRODUCTSPECIFICATIES

Motorolie:	SAE 30
Brandstof:	Ongelode benzine
Bougie:	F6RTC (951-10292)

MEER HULP NODIG?

U vindt het antwoord en meer op managemylife.com - gratis!

• Krijg antwoord van ons team van experts in huis.
• Krijg een persoonlijk onderhoudsplan voor uw huis.
• Vind informatie en hulpmiddelen om te helpen bij klusprojecten.

GARANTIESERVICE

VOLLEDIGE CRAFTSMAN-GARANTIE VOOR TWEE JAAR vanaf de aankoopdatum zijn alle niet-verbruiksartikelen van deze rijapparatuur gegarandeerd tegen defecten in materiaal of vakmanschap.
Voor meer informatie over de garantiedekking om gratis reparatie of vervanging te verkrijgen, belt u 1-800-659-5917 of bezoekt u de website: www.craftsman.com

*Noteer het modelnummer, het serienummer en de aankoopdatum.

Voor antwoorden op uw vragen over dit product belt u:
1-800-659-5917
Craftsman Tractor Help Line 7.00 - 19.00 uur CT, ma. - zo.

Referenties

• Home | CRAFTSMAN® | CRAFTSMAN

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Craftsman T1000 Handleiding

Beschikbare talen
