Foxwell BT-705 - Handleiding batterijanalyser

Inhoud

Inleiding

De nieuwste BT-705 batterijanalyser van Foxwell is speciaal ontwikkeld voor het testen van 12V reguliere lood-, AGM flat plate-, AGM spiral- en gelbatterijen en 12V & 24V start- en laadsysteem. Het biedt een snelle, gemakkelijke en betaalbare oplossing voor technici om de conditie van de batterij te controleren en storingen in het start- en laadsysteem te detecteren. De belangrijkste functies omvatten batterijtest, starttest en laadsysteemtest.

Vetgedrukte tekst

Vetgedrukte tekst wordt gebruikt om selecteerbare items, zoals knoppen en menuopties, te markeren.
Voorbeeld:
Druk op de knop ENTER om te selecteren.

Symbolen en pictogrammen

Massieve stip

Bedieningstips en lijsten die van toepassing zijn op specifiek gereedschap worden geïntroduceerd door een massieve stip .
Voorbeeld:
Wanneer System Setup is geselecteerd, wordt een menu weergegeven met alle beschikbare opties. Menuopties omvatten:

  • Talen
  • Eenheid
  • Pieptoon
  • Toetsenbordtest
  • LCD-test
  • Over
  • Snelkoppelingen

Pijl-pictogram

Een pijl-pictogram geeft een procedure aan.

Voorbeeld:
Om de menutaal te wijzigen:

  1. Scrol met de pijltjestoetsen om Language (Taal) in het menu te markeren.
  2. Druk op de knop ENTER om te selecteren.

Opmerking en belangrijk bericht

Opmerking
Een OPMERKING biedt nuttige informatie, zoals aanvullende uitleg, tips en opmerkingen.

Voorbeeld:
OPMERKING
Testresultaten duiden niet noodzakelijkerwijs op een defect onderdeel of systeem.


BELANGRIJK geeft een situatie aan die, indien niet vermeden, kan leiden tot schade aan de testapparatuur of het voertuig.

Voorbeeld:

Dompel het product niet onder, omdat er water in de tester kan komen.

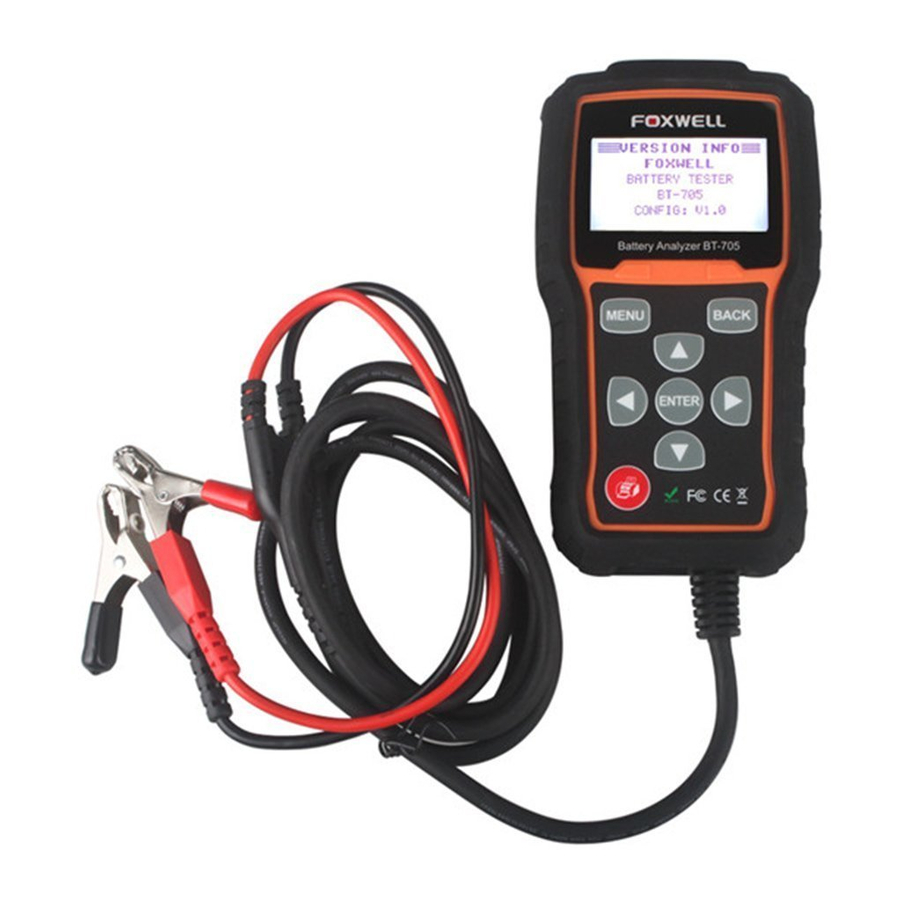

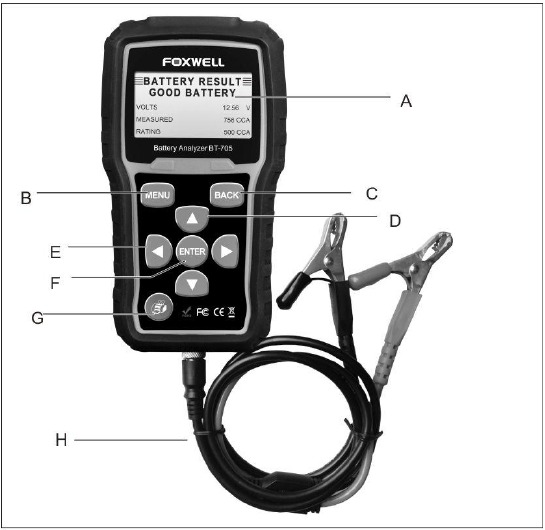

Apparaatbeschrijvingen

Apparaatbeschrijvingen
Dit gedeelte illustreert externe kenmerken, poorten en connectoren van de tester.

  1. LCD Display (LCD-scherm) - toont menu's, testresultaten en bedieningstips.
  2. Menu Button (Menuknop) - opent de hoofdmenuopties van de tester.
  3. BACK Button (Terug-knop) - verlaat een scherm en keert over het algemeen terug naar het vorige scherm.
  4. UP and Down Buttons (Omhoog- en omlaagknoppen) - selecteert een optie of scrolt naar menuopties.
  5. Left and Right Buttons (Links- en rechtsknoppen) - verplaatst de cursor naar links of rechts om tekens te selecteren bij het invoeren van het kenteken van de auto.
  6. ENTER Button (Enter-knop) - voert een geselecteerde optie uit en gaat over het algemeen naar het volgende scherm.
  7. Print Button (Printknop) - print testresultaten via een optionele Bluetooth-printer.
  8. Test Cable (Testkabel) - verbindt de tester met de batterij om te testen.


Gebruik geen oplosmiddelen zoals alcohol om het toetsenbord of het display schoon te maken. Gebruik een mild, niet-schurend reinigingsmiddel en een zachte katoenen doek.

Accessoirebeschrijvingen

In dit gedeelte worden de accessoires vermeld die bij de tester worden geleverd. Als u een van de volgende items in uw pakket mist, neem dan contact op met uw plaatselijke dealer voor hulp.

  1. User's Guide (Gebruikershandleiding) - biedt bedieningsinstructies voor het gebruik van de tester.
  2. Blow molding case (Blaasvormkoffer) - bewaart de tester en zijn accessoires.
  3. Bluetooth printer (Optional) (Bluetooth-printer (optioneel)) - hiermee kunt u de testresultaten afdrukken.

Specificaties

Display: 128 * 64 pixels, groot scherm met achtergrondverlichting
Working Temperature: -20 tot 60°C (-4 tot 140°F)
Storage Temperature: -20 tot 70°C (-4 tot 158°F)
Power Supply: 8-30V DC
Dimensions (L*W*H): 190*90*36mm
Gross Weight (without printer): 1.6 KG
Gross Weight (with printer): 2.0 KG

Werkzaamheden

In dit gedeelte wordt beschreven hoe u de tester gebruikt om tests uit te voeren op autoaccu's en laadsystemen. Het menugestuurde scherm leidt u stap voor stap door het testproces.

Het apparaat aansluiten

De tester wordt automatisch ingeschakeld wanneer deze correct op de accu is aangesloten. De voorkeurspositie voor de test is bij de accupolen. Als de accu niet toegankelijk is, kunt u testen op de startkabelpost; de vermogensmeting kan echter lager zijn dan de werkelijke waarde.

Om de tester aan te sluiten:

  1. Maak de accupolen of zijklemmen schoon.
  2. Sluit de rode klem aan op de positieve (+) pool en de zwarte klem op de negatieve (-) pool.
  3. Beweeg de klemmen heen en weer om er zeker van te zijn dat de klemmen stevig zijn aangesloten. Als de verbinding slecht is, wordt het bericht "CHECK CONNECTION" (CONTROLEER VERBINDING) weergegeven.
  4. Wanneer de tester correct is aangesloten, start hij automatisch op en wordt de spanning van de accu weergegeven.

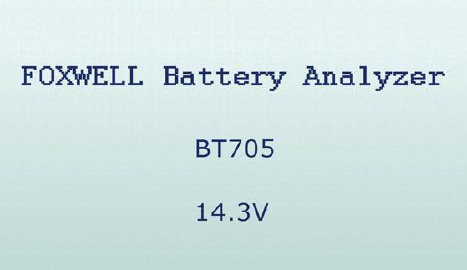

    Het apparaat aansluiten - Stap 1 - Inschakelen
  5. Druk op de knop MENU om naar het hoofdmenu te gaan.

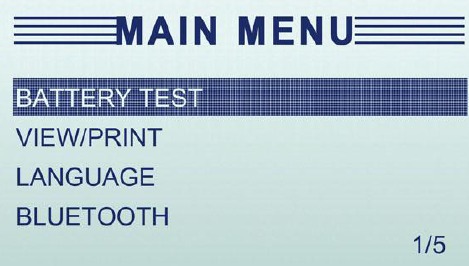

    Het apparaat aansluiten - Stap 2 - Een hoofdmenu openen

OPMERKING
Sluit de tester niet aan op een spanningsbron van meer dan 30 VDC, anders kunt u de tester beschadigen.

OPMERKING
Als u in een voertuig test, zorg er dan voor dat alle accessoirebelastingen zijn uitgeschakeld, dat de sleutel niet in de ON-stand staat en dat de deuren gesloten zijn.

Accutest

Met het menu Accutest kunt u de gezondheidstoestand van de accu analyseren om het werkelijke koude startvermogen van de accu en de verouderingsstatus te berekenen. Hiermee kunt u het 12V- of 24V-laadsysteem controleren om er zeker van te zijn dat de uitgangsspanning van de generator normaal is, dat de gelijkrichterdiode correct werkt en dat de laadstroom normaal is. U kunt ook controleren of de startmotor correct werkt door de startstroom en de startspanning te testen.

Om een accutest te starten:

  1. Blader met de UP (OMHOOG)- of DOWN (OMLAAG)-knop om Battery Test (Accutest) in het hoofdmenu te markeren en druk op de ENTER-toets.

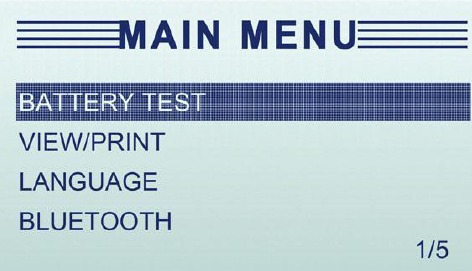

    Accutest - Stap 1 - Selecteer de accutest
  2. Blader met de UP (OMHOOG)- of DOWN (OMLAAG)-knop om de spanning in het hoofdmenu te markeren en druk op de ENTER-toets.

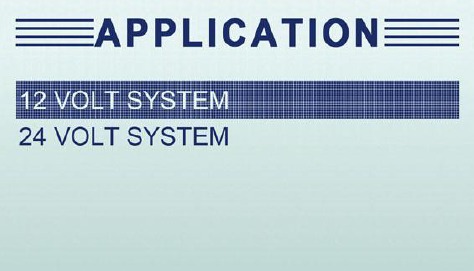

    Accutest - Stap 2 - Selecteer de spanning
  3. Blader met de UP (OMHOOG)- of DOWN (OMLAAG)-knop om OUT OF VEHICLE (BUITEN VOERTUIG) of IN VEHICLE (IN VOERTUIG) in het menu BATTERY LOCATION (ACCUPOSITIE) te markeren en druk op ENTER om de accupositie te selecteren.

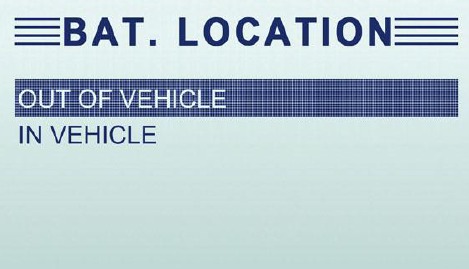

    Accutest - Stap 3 - Selecteer een accupositie
  4. Blader met de UP (OMHOOG)- of DOWN (OMLAAG)-knop om TOP POST (BOVENAAN) of SIDE POST (ZIJKANT) in het menu POST TYPE (POOLTYPE) te markeren en druk op ENTER om het accupooltype te selecteren.

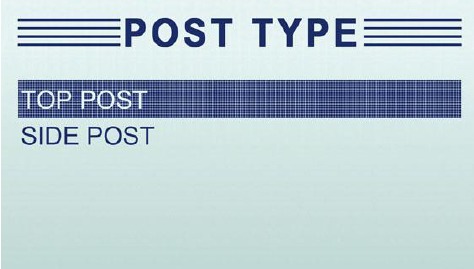

    Accutest - Stap 4 - Selecteer het pooltype
  5. Blader met de UP (OMHOOG)- of DOWN (OMLAAG)-knop om het accutype te selecteren in het menu BATTERY TYPE (ACCUTYPE) en druk op ENTER om te bevestigen.

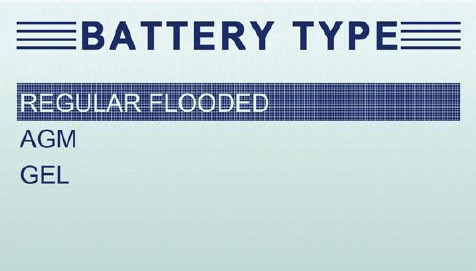

    Accutest - Stap 5 - Selecteer het accutype
  6. Blader met de UP (OMHOOG)- of DOWN (OMLAAG)-knop om de accunorm te selecteren in het menu BATTERY STANDARD (ACCUNORM) en druk op ENTER om te bevestigen. Niet alle beoordelingssystemen zijn beschikbaar voor elke toepassing.

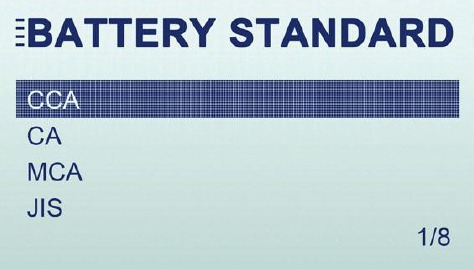

    Accutest - Stap 6 - Selecteer een accunorm
    U kunt het accutype en het accubeoordelingslabel op elke accu vinden.

Globale beoordelingssystemen

Nr. Norm Beschrijving BT705-testbereik
1 CCA Cold Cranking Amps (koude startstroom), zoals gespecificeerd door SAE. De meest voorkomende beoordeling voor startaccu's bij -18 °C (0 °F) 100-2000
2 BCI Battery Council International-norm 100-2000
3 CA Cranking Amps-norm (startstroom). De effectieve startstroomwaarde bij 0 °C (32 °F). 100-2000
4 MCA Marine Cranking Amps-norm (maritieme startstroom). De effectieve startstroomwaarde bij 0 °C (32 °F). 100-2000
5 JIS Japanese Industry Standard (Japanse industrienorm), weergegeven op een accu als een combinatie van cijfers en letters 26A17--245H52
6 DIN Deutsche Industrie-Norm 100-2000
7 IEC International Electrotechnical Commission 100-2000
8 EN Europa-Norm 100-2000
9 SAE Society of Automotive Engineers 100-2000
10 GB China National Standard 100-2000
  1. Gebruik de UP (OMHOOG)- of DOWN (OMLAAG)-knop om het meetbereik te wijzigen totdat u het juiste bereik van uw accu hebt ingevoerd. Druk op ENTER om de test te starten.

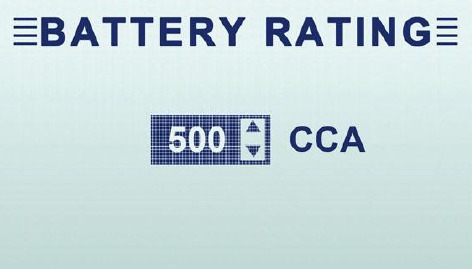

    Accutest - Stap 7 - Selecteer de accubeoordeling
    Als uw accu tot het CCA-systeem behoort, selecteert u gewoon het juiste CCA-nummer en drukt u op ENTER om de test te starten.
  2. Bekijk de testresultaten op het scherm. Afhankelijk van de accustatus kunnen een van de volgende testresultaten worden weergegeven.

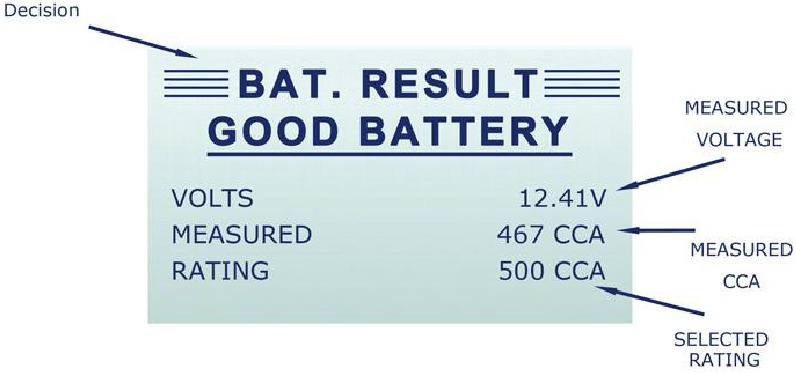

    Accutest - Stap 8 - De testresultaten bekijken
Nr. Testresultaten Interpretatie
1 GOOD BATTERY (ACCU GOED) De accu is in goede staat.
2 GOOD-RECHARGE (GOED-OPLADEN) De accu is in goede staat, maar heeft een lage stroomsterkte. Laad de accu volledig op en plaats hem terug in gebruik.
3 CHARGE & RETEST (OPLADEN & OPNIEUW TESTEN) Laad de accu volledig op en test opnieuw. Als u de accu niet volledig oplaadt voor het testen, kunnen de resultaten onnauwkeurig zijn. Als u nog steeds het bericht CHARGE & RETEST (OPLADEN & OPNIEUW TESTEN) krijgt nadat u de accu volledig hebt opgeladen, vervangt u deze.
4 REPLACE BATTERY (ACCU VERVANGEN) De accu is bijna leeg of de verbinding tussen de accu en de accukabel is slecht. Vervang de accu en test opnieuw; of koppel de accukabels los en test de accu opnieuw met de test buiten het voertuig voordat u deze vervangt.
5 BAD CELL-REPLACE (SLECHTE CEL-VERVANGEN) De accu kan beschadigd zijn, zoals een gebroken cel of kortsluiting. Vervang de accu en test opnieuw.
  1. Druk op de knop BACK (TERUG) om terug te keren naar het hoofdmenu. Of druk op de ENTER-knop voor de starttest als u een test in het voertuig uitvoert.

OPMERKING
De tester bewaart alleen de resultaten van de laatste test. Wanneer u een nieuwe test start, worden de laatste resultaten overschreven.

Starttest

OPMERKING
Controleer voor aanvang van de test de aandrijfriem van de dynamo. Een riem die geglazuurd of versleten is of die niet de juiste spanning heeft, verhindert dat de motor de toerentallen bereikt die voor de test nodig zijn.

Na een accutest in de auto wisselt het display tussen de accutestresultaten en het bericht PRESS FOR CRANKING TEST (DRUKKEN VOOR STARTTEST).
Om de starttest te starten:

  1. Druk op de ENTER-knop voor de starttest.
  2. Start de motor wanneer hierom wordt gevraagd.
  3. De tester geeft de beslissing over het startersysteem, de startspanning en de starttijd in milliseconden weer.

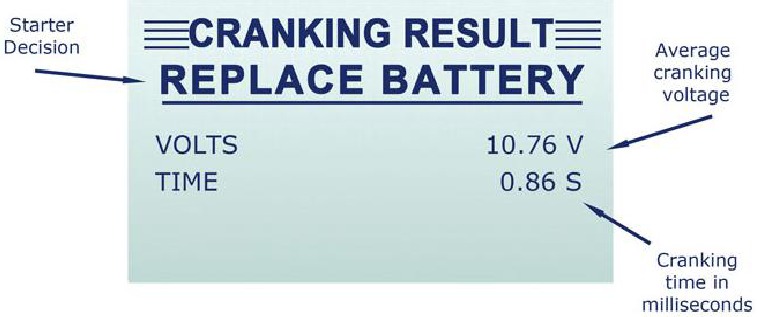

    De starttest starten
Nr. Testresultaten Interpretatie
1 CRANKING NORMAL (STARTEN NORMAAL) De startspanning is normaal en de accu is volledig opgeladen.
2 LOW VOLTAGE (LAGE SPANNING) De startspanning is laag en de accu is volledig opgeladen.
3 CHARGE BATTERY (ACCU OPLADEN) De startspanning is laag en de accu is ontladen. Laad de accu volledig op en herhaal de test van het startersysteem.
4 REPLACE BATTERY (ACCU VERVANGEN) De accu moet worden vervangen voordat het startsysteem kan worden getest.
5 NO START (NIET STARTEN) Er is geen voertuigstart gedetecteerd.
6 CRANKING SKIPPED (STARTEN OVERGESLAGEN) Er is geen start gedetecteerd.
  1. Druk op de ENTER-knop om door te gaan met de test van het laadsysteem, de Print (Afdrukken)-knop om de testresultaten af te drukken, de BACK (TERUG)-knop om terug te keren naar het hoofdmenu.

OPMERKING
Voor een test in het voertuig wisselt het display tussen de testresultaten en het bericht. Druk op ENTER voor de laadtest.

Test van het laadsysteem

Zodra u een test in het voertuig hebt voltooid, wisselt het display tussen de accutestresultaten en het bericht druk op ENTER voor de laadtest. Druk op ENTER om door te gaan met de laadtest.
Om de test van het laadsysteem te starten:

  1. Volg de aanwijzingen op het scherm om de motor op te voeren.
  2. Schakel de grootlichten en de aanjager in.
  3. Voer de motor op met belastingen.
  4. Stationair draaien en belastingen uitschakelen.
  5. De beslissing over het laadsysteem wordt aan het einde van de procedure weergegeven.

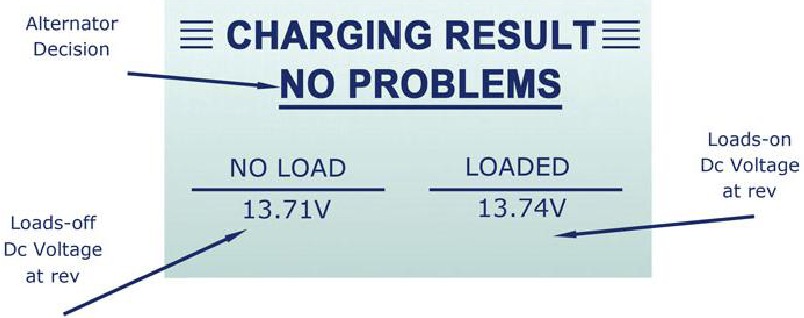

    De test van het laadsysteem starten
Nr. Testresultaten Interpretatie
1 NO PROBLEMS (GEEN PROBLEMEN) Het systeem vertoont een normale output van de dynamo.
2 NO OUTPUT (GEEN OUTPUT) Er is geen dynamo-output gedetecteerd.
Controleer alle aansluitingen van en naar de dynamo, met name de aansluiting op de accu. Als de verbinding los zit of ernstig gecorrodeerd is, reinigt of vervangt u de kabel en test u opnieuw.
Als de riemen en aansluitingen in goede staat verkeren, vervangt u de dynamo. (Oudere voertuigen gebruiken externe spanningsregelaars, die mogelijk alleen de vervanging van de spanningsregelaar vereisen.)
3 LOW OUTPUT (LAGE OUTPUT) Dynamo levert onvoldoende vermogen om de elektrische belastingen van het systeem van stroom te voorzien en de accu op te laden.
Controleer de riemen om er zeker van te zijn dat de dynamo meedraait met de draaiende motor. Vervang gebroken of slippende riemen en test opnieuw.
Controleer de aansluitingen van de dynamo naar de accu. Als de verbinding los zit of ernstig gecorrodeerd is, reinigt of repareert u de kabel en test u opnieuw.
4 HIGH OUTPUT (HOGE OUTPUT) De spanningsoutput van de dynamo overschrijdt de normale limieten.
Zorg ervoor dat er geen losse verbindingen zijn en dat de massa-aansluiting normaal is. Als er geen verbindingsproblemen zijn, vervangt u de regelaar. De meeste dynamo's hebben een ingebouwde regelaar die de vervanging van de dynamo vereist. In oudere voertuigen die externe spanningsregelaars gebruiken, hoeft u mogelijk alleen de spanningsregelaar te vervangen.
5 EXCESSIVE RIPPLE (OVERMATIGE RIPPLE) Er is overmatige AC-rimpel gedetecteerd.
Een of meer diodes in de dynamo werken niet of er is schade aan de stator.
  1. Druk op ENTER om de testresultaten af te drukken of BACK (TERUG) om terug te keren naar het hoofdmenu.

Testresultaten bekijken/afdrukken

Met het menu View/Print (Bekijken/Afdrukken) kunt u testresultaten bekijken en de gegevens afdrukken via een optionele Bluetooth-printer.
Testresultaten bekijken en afdrukken:

  1. Scrol met de knop UP (OMHOOG) of DOWN (OMLAAG) om View/Print (Bekijken/Afdrukken) in het hoofdmenu te markeren en druk op de toets ENTER.

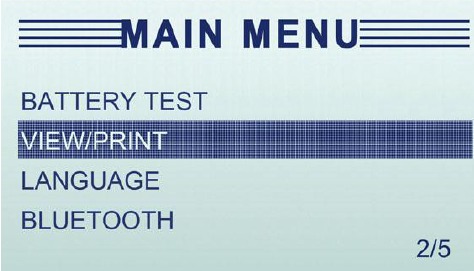

    Testresultaten bekijken/afdrukken - Stap 1
  2. Bekijk de testresultaten op het scherm. Gebruik de knop UP (OMHOOG) of DOWN (OMLAAG) om heen en weer te scrollen tussen Battery Result (Batterijresultaat), Charging Result (Laadresultaat) en Cranking Result (Startresultaat) om ze te bekijken.

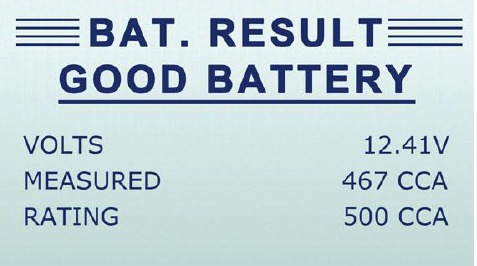

    Testresultaten bekijken/afdrukken - Stap 2
  3. Om de testresultaten af te drukken, drukt u gewoon op de knop Print (Afdrukken) op het apparaat.

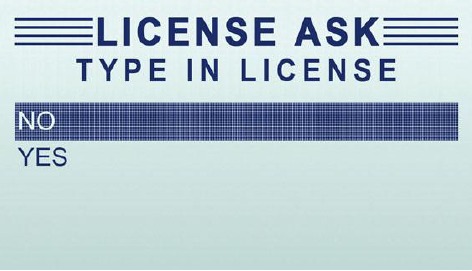

    Testresultaten bekijken/afdrukken - Stap 3
  4. Selecteer Yes (Ja) om het kenteken in te voeren zodat het testticket het testresultaat met het exacte kenteken kan weergeven. Of selecteer No (Nee) om het invoeren van het kenteken te beëindigen.
  5. Volg de instructies op het scherm om het kenteken in te voeren.

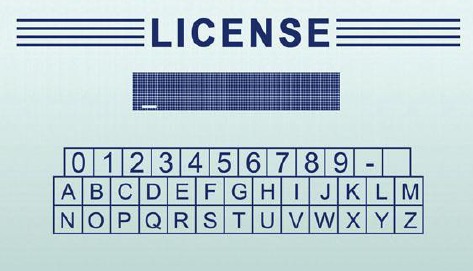

    Testresultaten bekijken/afdrukken - Stap 4
  6. Nadat u het kenteken hebt ingevoerd, wordt de volgende prompt weergegeven.

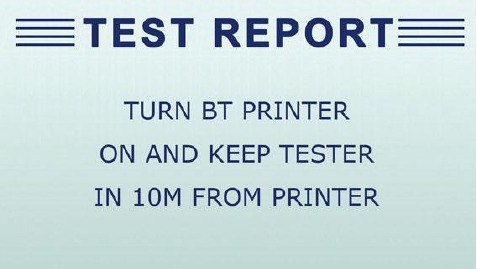

    Testresultaten bekijken/afdrukken - Stap 5
  7. Druk op de knop Power (Aan/uit) op de printer om deze in te schakelen. Het testresultaat wordt automatisch afgedrukt.

Taal

Met het menu Language (Taal) kunt u de systeemtaal kiezen. De test is standaard ingesteld op het Engelse menu.
De taalinstelling wijzigen:

  1. Scrol met de knop UP (OMHOOG) of DOWN (OMLAAG) om Language (Taal) in het hoofdmenu te markeren en druk op de toets ENTER.

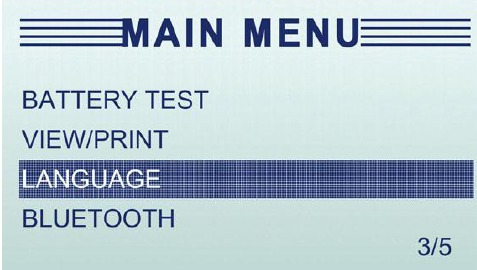

    Taalinstelling
  2. Gebruik de knop UP (OMHOOG) of DOWN (OMLAAG) om de gewenste taal te selecteren en druk op de toets ENTER om te bevestigen en terug te keren. Of druk op de knop BACK (TERUG) om terug te keren zonder op te slaan.

Bluetooth-printer

Met het menu Bluetooth kunt u verbinding maken met een optionele Bluetooth-printer om de testresultaten af te drukken.
Verbinding maken met een Bluetooth-printer:

  1. Scrol met de knop UP (OMHOOG) of DOWN (OMLAAG) om Bluetooth in het hoofdmenu te markeren en druk op de toets ENTER.

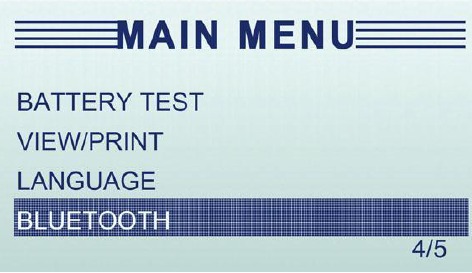

    De Bluetooth-printer aansluiten - Stap 1
  2. Selecteer SEARCH (ZOEKEN) in het menu om een nieuwe Bluetooth-printer te zoeken of selecteer DEVICE (APPARAAT) om verbinding te maken met de bestaande Bluetooth-printer.

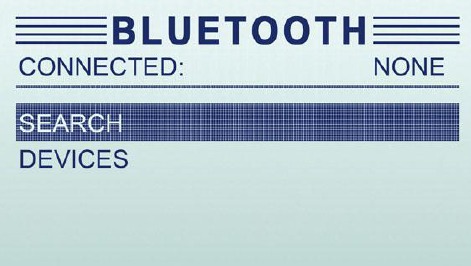

    De Bluetooth-printer aansluiten - Stap 2

Versie-info

Met het menu Version Info (Versie-info) kunt u de software-informatie van de tester bekijken.
De softwareversie controleren:

  1. Selecteer Version Info (Versie-info) in het hoofdmenu. Het volgende scherm toont de versie van de tester.

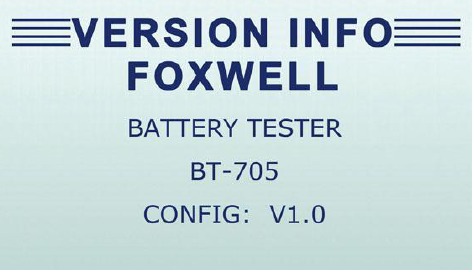

    De versie-info controleren

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Foxwell BT-705 - Handleiding batterijanalyser
