Foxwell BT780 - Handleiding batterijanalysator

Deze handleiding gebruiken

We geven in deze handleiding instructies voor het gebruik van de tool. Hieronder staan de conventies die we in de handleiding hebben gebruikt.

Vetgedrukte tekst

Vetgedrukte tekst wordt gebruikt om selecteerbare items te markeren, zoals knoppen en menuopties.
Voorbeeld:
Druk op de knop ENTER om te selecteren.

Symbolen en pictogrammen

Effen stip

Bedieningstips en lijsten die van toepassing zijn op een specifieke tool worden geïntroduceerd door een effen stip ●.

Voorbeeld:
Wanneer Systeem hoofdmenu is geselecteerd, wordt een menu weergegeven met alle beschikbare opties. Menuopties zijn:

• ACCUTEST
• BEKIJKEN/AFDRUKKEN
• TAAL

Pijlpictogram

Een pijlpictogram geeft een procedure aan.

Voorbeeld:

Menutaal wijzigen:

1. Scroll met de pijltjestoetsen om Taal in het menu te markeren.
2. Druk op de knop ENTER om te selecteren.

Opmerking en belangrijk bericht

Opmerking

Een OPMERKING biedt nuttige informatie zoals aanvullende uitleg, tips en opmerkingen.

Voorbeeld:
OPMERKING
Testresultaten duiden op een defect onderdeel of systeem.

Belangrijk

BELANGRIJK geeft een situatie aan die, indien niet vermeden, kan leiden tot schade aan de testapparatuur of het voertuig.

Voorbeeld:

Dompel het product niet onder, omdat er water in de tester kan komen.

Introductie

De nieuw ontwikkelde BT-780 batterijanalysator van Foxwell is bedoeld voor het testen van start-stop AGM- en EFB-batterijen. En het is ontwikkeld om 12V reguliere overstroomde, AGM platte plaat, AGM spiraal- en gelbatterijen en 12V & 24V start- en laadsysteem te testen. Geavanceerde geleidbaarheidstest en rimpelspanningstest bieden een snelle, gemakkelijke en betaalbare oplossing voor technici om de batterijconditie te controleren en storingen in het start- en laadsysteem op te sporen. Bovendien stelt de ingebouwde thermische printer technici in staat om de testgegevens altijd en overal af te drukken.

Beschrijvingen van de tester

Dit gedeelte beschrijft de externe functies, poorten en connectoren van de tester.

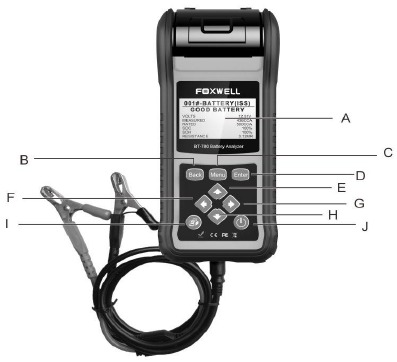

1. LCD-scherm - toont menu's, testresultaten en bedieningstips.
2. BACK Button - verlaat een scherm en keert in het algemeen terug naar het vorige scherm.
3. Menu Button - geeft toegang tot de hoofdmenu-opties van de tester.
4. ENTER Button - voert een geselecteerde optie uit en gaat in het algemeen naar het volgende scherm.
5. /H UP and Down Buttons - selecteert een optie of scrollt naar menuopties.
6. /G Left and Right Buttons - verplaatst de cursor naar links of rechts om tekens te selecteren bij het invoeren van het kenteken van de auto.

9. Print Button - drukt testresultaten af via een optionele Bluetooth-printer.
10. Power Switch - schakelt de batterij in/uit voor het testen.

Gebruik geen oplosmiddelen zoals alcohol om het toetsenbord of het scherm schoon te maken. Gebruik een mild, niet-schurend reinigingsmiddel en een zachte katoenen doek.

Beschrijvingen van accessoires

In dit gedeelte worden de accessoires vermeld die bij de tester horen. Als u merkt dat een van de volgende items in uw pakket ontbreekt, neem dan contact op met uw lokale dealer voor hulp.

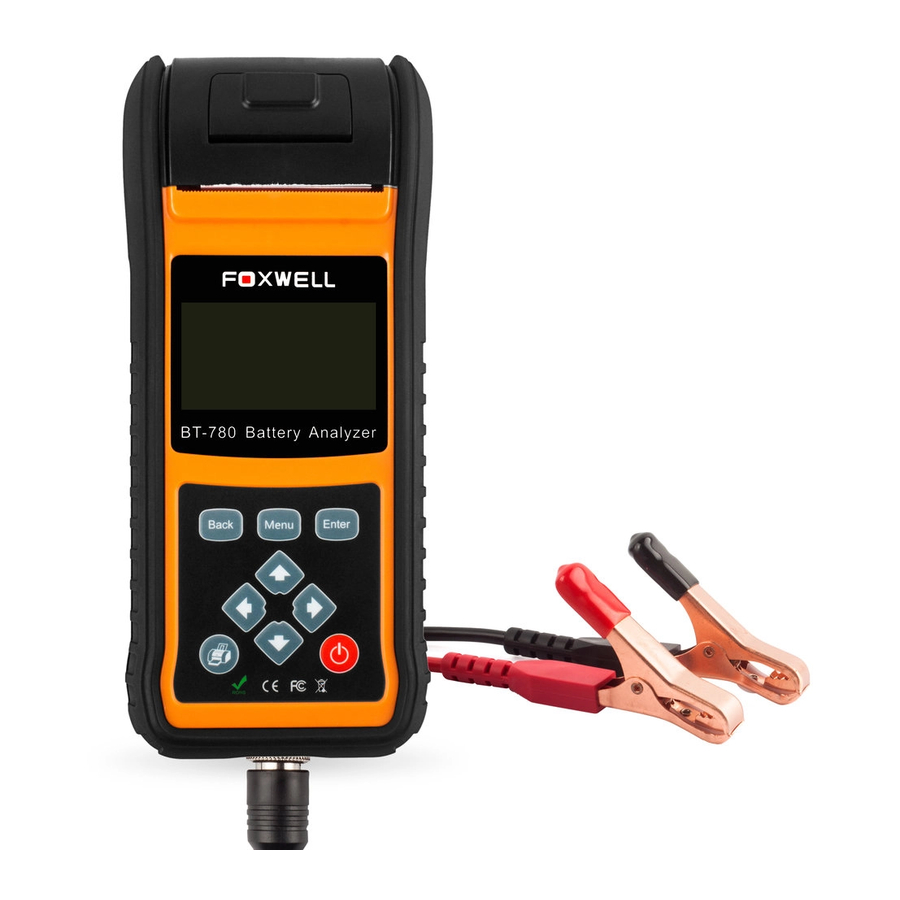

1. BT-780 batterijanalysator
2. Gebruikershandleiding
3. O-1000A stroomtang (optioneel)

Specificaties

Display: 128 * 64 pixels, groot scherm met achtergrondverlichting
Werktemperatuur: -20 tot 60°C (-4 tot 140°F)
Opslagtemperatuur: -20 tot 70°C (-4 tot 158°F)
Voeding: 8-30V DC
Afmetingen (L*B*H): 90*240*45mm
Nettogewicht (zonder printer): 0,8 KG
Nettogewicht (met printer): 1,0KG

Stroomtang

Om de startstroom en laadstroom te testen, sluit u eerst de stroomtang aan voordat u de tester opstart en zet u vervolgens de stroomschakelaar van de stroomtang aan.
Nadat de tester is aangesloten, kan de stroomtang werken.
Druk op de resetknop van de stroomtang en verbind de stroomtangklem met de anodebedrading tussen de te testen batterij en de generator.
Aangezien de minimumbreedte van de stroomtangklem slechts 28 mm is, kiest u de aansluitkabel of aansluitpool met een diameter van minder dan 28 mm om te testen. Anders kan de stroomtangklem niet volledig sluiten.

OPMERKING:

1. De stroomtangklem moet sluiten om testtolerantie te voorkomen.
2. De stroomtang gebruikt een 9V alkaline batterij. Schakel de klem na gebruik uit.
3. Voordat u de stroom test, verwijdert u de stroomtang van de positieve aansluitkabel van de batterij en reset u deze.

Bediening

Dit gedeelte beschrijft hoe u de tester gebruikt om tests uit te voeren op autoaccu's en 12V&24V start- en laadsysteem. Het menugestuurde display leidt u stap voor stap door het testproces.

De tester aansluiten

De tester wordt automatisch ingeschakeld wanneer deze correct is aangesloten op de accu. De voorkeurstestpositie is bij de accupolen. Als de accu niet toegankelijk is, kunt u testen bij de jumperpost; de vermogensmeting kan echter lager zijn dan de werkelijke waarde.

Om de tester aan te sluiten:

1. Maak de accupolen of zijaansluitingen schoon.
2. Sluit de rode klem aan op de positieve (+) pool en de zwarte klem op de negatieve (-) pool.
3. Beweeg de klemmen heen en weer om er zeker van te zijn dat de klemmen stevig zijn aangesloten. Als de verbinding slecht is, wordt het bericht "CHECK CONNECTION" (CONTROLEER VERBINDING) weergegeven.
4. Wanneer de tester correct is aangesloten, start deze automatisch op en wordt de spanning van de accu weergegeven.

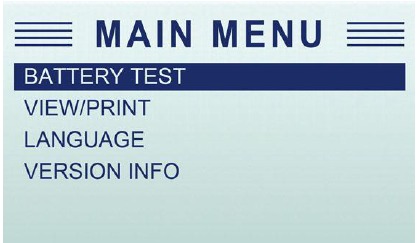

5. Druk op de MENU-knop om naar het hoofdmenu te gaan.


OPMERKING
Sluit de tester niet aan op een spanningsbron van meer dan 30 V DC; anders kunt u de tester beschadigen.

OPMERKING
Als u in een voertuig test, zorg er dan voor dat alle accessoirebelastingen zijn uitgeschakeld, de sleutel niet in de AAN-stand staat en de deuren gesloten zijn.

Accutest

De accutest is voornamelijk gericht op het analyseren van de gezonde status van de accu om de werkelijke koudstartcapaciteit van de accu en de mate van veroudering te berekenen, wat betrouwbaar analysebewijs levert voor de test en het onderhoud van de accu. Het waarschuwt de gebruiker om de accu van tevoren te vervangen wanneer de accu oud wordt.

Om een accutest te starten:

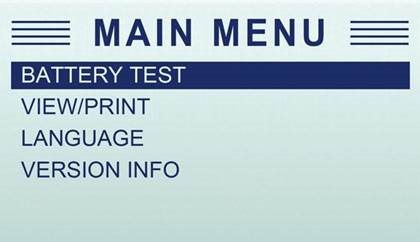

1. Blader met de UP (OMHOOG)- of DOWN (OMLAAG)-knop om Battery Test (Accutest) in het hoofdmenu te markeren en druk op de ENTER-toets.


2. Blader met de UP (OMHOOG)- of DOWN (OMLAAG)-knop om de spanning in het hoofdmenu te markeren en druk op de ENTER-toets.


3. Blader met de UP (OMHOOG)- of DOWN (OMLAAG)-knop om de TEST TYPE (TESTTYPE) in het hoofdmenu te markeren en druk op de ENTER-toets.


4. Blader met de UP (OMHOOG)- of DOWN (OMLAAG)-knop om OUT OF VEHICLE (BUITEN VOERTUIG) of IN VEHICLE (IN VOERTUIG) in het menu BATTERY LOCATION (ACCULOCATIE) te markeren en druk op ENTER om de acculocatie te selecteren.


5. Blader met de UP (OMHOOG)- of DOWN (OMLAAG)-knop om TOP POST (BOVENSTE AANSLUITING) of SIDE POST (ZIJAANSLUITING) in het menu POST TYPE (AANSLUITINGSTYPE) te markeren en druk op ENTER om het accupooltype te selecteren.


6. Blader met de UP (OMHOOG)- of DOWN (OMLAAG)-knop om het accutype in het menu BATTERY TYPE (ACCUTYPE) te selecteren en druk op ENTER om te bevestigen.


7. Blader met de UP (OMHOOG)- of DOWN (OMLAAG)-knop om de accunorm in het menu BATTERY STANDARD (ACCUNORM) te selecteren en druk op ENTER om te bevestigen. Niet alle beoordelingssystemen zijn beschikbaar voor elke toepassing.


U kunt het accutype en het accubeoordelingslabel op elke accu vinden.

Wereldwijde beoordelingssystemen

8. Gebruik de UP (OMHOOG)- of DOWN (OMLAAG)-knop om het meetbereik te wijzigen totdat u het juiste bereik van uw accu invoert. Druk op ENTER om de test te starten.

   Als uw accu tot het CCA-systeem behoort, selecteert u gewoon het juiste CCA-nummer en drukt u op ENTER om de test te starten.

9. Bekijk de testresultaten op het scherm. Afhankelijk van de accustatus kan een van de volgende testresultaten worden weergegeven.

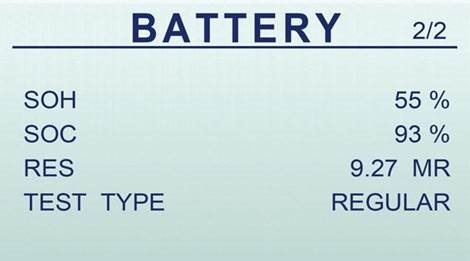

10. Gebruik de UP (OMHOOG)- of DOWN (OMLAAG)-knop om de tweede pagina van het accutestresultaat te controleren, die de gezondheidstoestand (SOH), de laadtoestand (SOC) en de weerstand (RES) bevat.


11. Druk op de BACK (TERUG)-knop om terug te keren naar het hoofdmenu. Of druk op de ENTER-knop voor de starttest als u een test in het voertuig uitvoert.

OPMERKING
De tester bewaart alleen de resultaten van de laatste test. Wanneer u een nieuwe test start, worden de laatste resultaten overschreven.

Starttest

OPMERKING
Inspecteer voor aanvang van de test de aandrijfriem van de dynamo. Een riem die geglazuurd of versleten is, of die niet de juiste spanning heeft, verhindert dat de motor de toerentallen bereikt die nodig zijn voor de test.

Na een accutest in de auto wisselt het display tussen de accutestresultaten en het bericht PRESS FOR CRANKING TEST (DRUKKEN VOOR STARTTEST).

Om de starttest te starten:

1. Druk op de ENTER-knop voor de starttest.
2. Start de motor wanneer daarom wordt gevraagd.

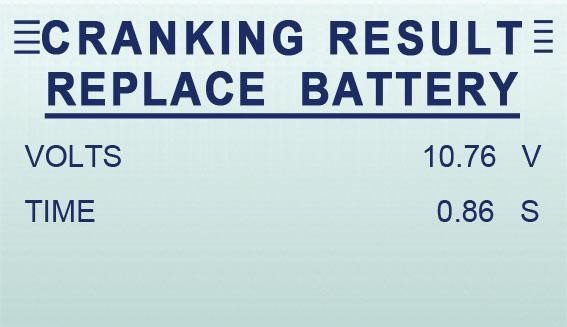

3. De tester geeft de beslissing over het startersysteem, de startspanning en de starttijd in seconden weer. Bijvoorbeeld, zoals hieronder weergegeven, is het startersysteem REPLACE BATTERT (ACCU VERVANGEN), de startspanning is 10,76 V en de starttijd in seconden is 0,86 S.


4. Druk op de ENTER-knop om door te gaan met de laadsysteemtest, de Print (Afdrukken)-knop om de testresultaten af te drukken, de BACK (TERUG)-knop om terug te keren naar het hoofdmenu.

OPMERKING
Voor een test in de auto wisselt het display tussen de testresultaten en het bericht. Druk op ENTER voor de laadtest.

Laadsysteemtest

Zodra u een test in de auto hebt voltooid, wisselt het display tussen de accutestresultaten en het bericht druk op ENTER voor de laadtest. Druk op ENTER om door te gaan met de laadtest.

Om de laadsysteemtest te starten:

1. Volg de aanwijzingen op het scherm om de motor te laten draaien.
2. Schakel de grootlichten en de aanjager in.
3. Laat de motor met belasting draaien.
4. Laat de motor stationair draaien en schakel de belastingen uit.

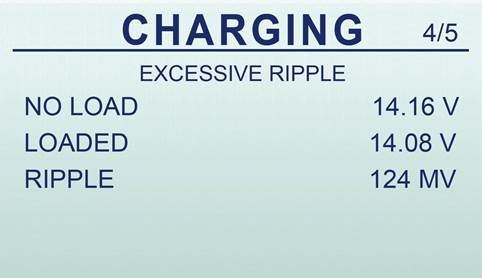

5. De beslissing van het laadsysteem wordt aan het einde van de procedure weergegeven.

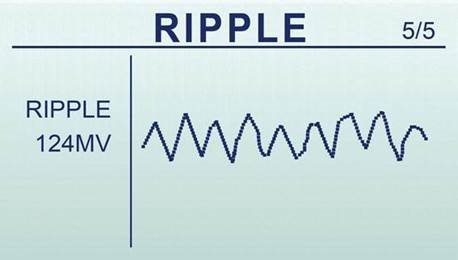

6. Gebruik de UP (OMHOOG)- of DOWN (OMLAAG)-knop om de RIPPLE (RIPPLE) te controleren.


7. Druk op ENTER om de testresultaten af te drukken of op BACK (TERUG) om terug te keren naar het hoofdmenu.

Testresultaten bekijken/afdrukken

In het menu View/Print (Bekijken/Afdrukken) kunt u testresultaten bekijken en de gegevens afdrukken via een optionele Bluetooth-printer.

Om de testresultaten te bekijken en af te drukken:

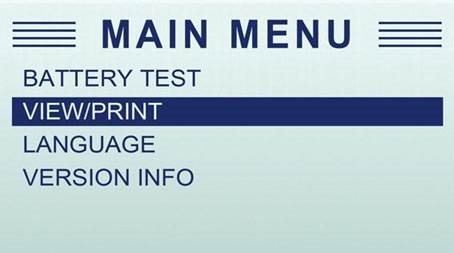

1. Scrol met de UP (OMHOOG) of DOWN (OMLAAG) knop om View/Print (Bekijken/Afdrukken) in het hoofdmenu te selecteren en druk op de ENTER (ENTER) toets.

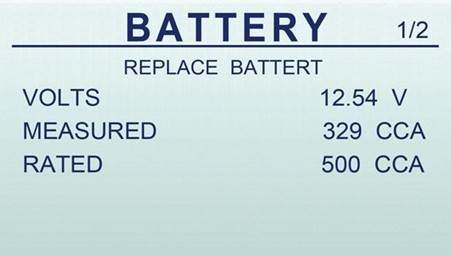

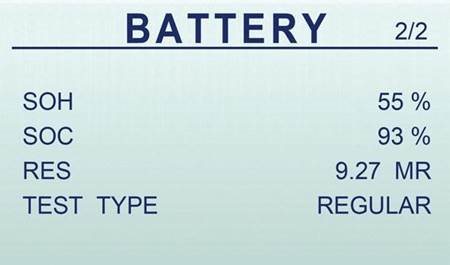

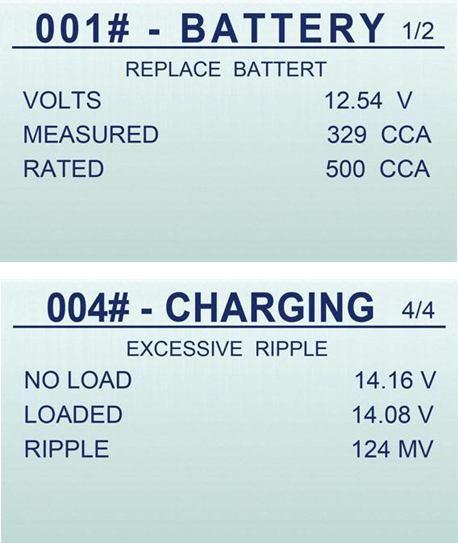

2. Bekijk de testresultaten op het scherm. Gebruik de UP (OMHOOG) of DOWN (OMLAAG) knop om door Battery Result (Batterijresultaat), Charging Result (Laadresultaat) en Cranking Result (Startresultaat) te scrollen om te bekijken.



3. Druk op de Lift button (Omhoog-knop) of Right button (Rechterknop) om verschillende testresultaten te controleren.


4. Om de testresultaten af te drukken, drukt u gewoon op de Print (Afdrukken) knop op het apparaat.

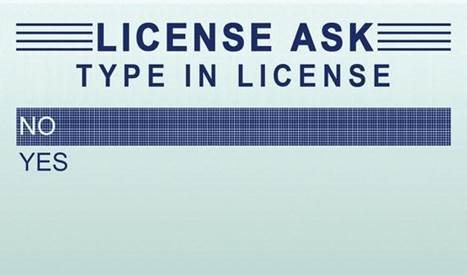

5. Selecteer Yes (Ja) om het kenteken in te typen zodat het testticket het testresultaat met het exacte kenteken kan weergeven. Of selecteer No (Nee) om het typen van het kenteken te beëindigen.

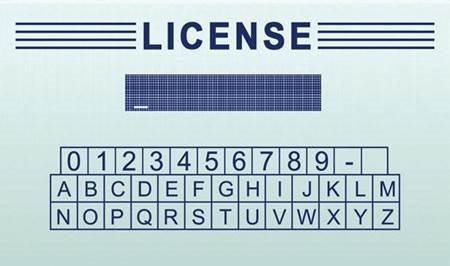

6. Volg de aanwijzingen op het scherm om het kenteken in te voeren.


7. Nadat het kenteken is ingevoerd, wordt het testresultaat afgedrukt.

LET OP
Build-in Battery is Alkaline zink-mangaan droge batterij 9 volt. Als de batterij geen stroom heeft, vervang deze dan.
De resultaten worden geregistreerd, zelfs als de batterij geen stroom heeft.

Taal

In het menu Language (Taal) kunt u de systeemtaal kiezen. De test is standaard ingesteld op het Engelse menu.

Om de taalinstelling te wijzigen:

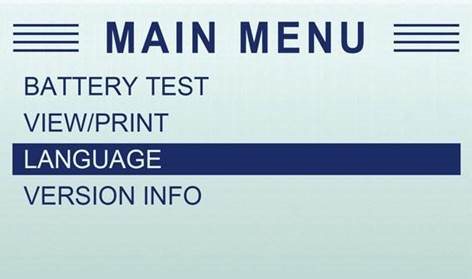

1. Scrol met de UP (OMHOOG) of DOWN (OMLAAG) knop om Language (Taal) in het hoofdmenu te selecteren en druk op de ENTER (ENTER) toets.

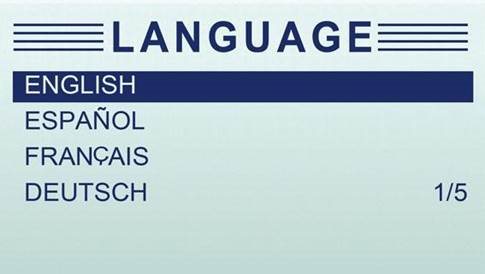

2. Gebruik de UP (OMHOOG) of DOWN (OMLAAG) knop om de gewenste taal te selecteren en druk op de ENTER (ENTER) toets om te bevestigen en terug te keren. Of druk op de BACK (TERUG) knop om terug te keren zonder op te slaan.


Versie-informatie

In het menu Version Info (Versie-informatie) kunt u de software-informatie van de tester bekijken.

Om de softwareversie te controleren:

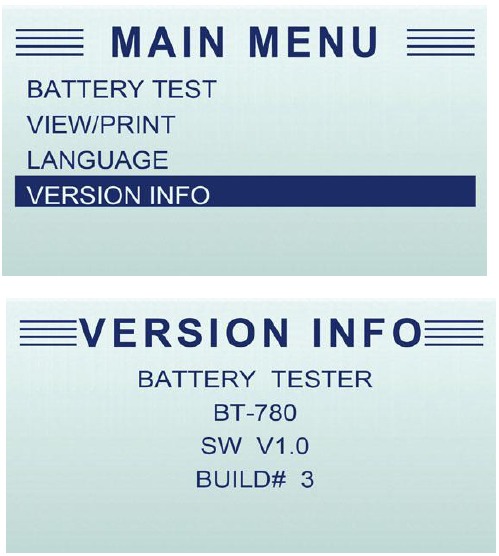

1. Selecteer Version Info (Versie-informatie) in het hoofdmenu. Het volgende scherm toont de versie van de tester.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
