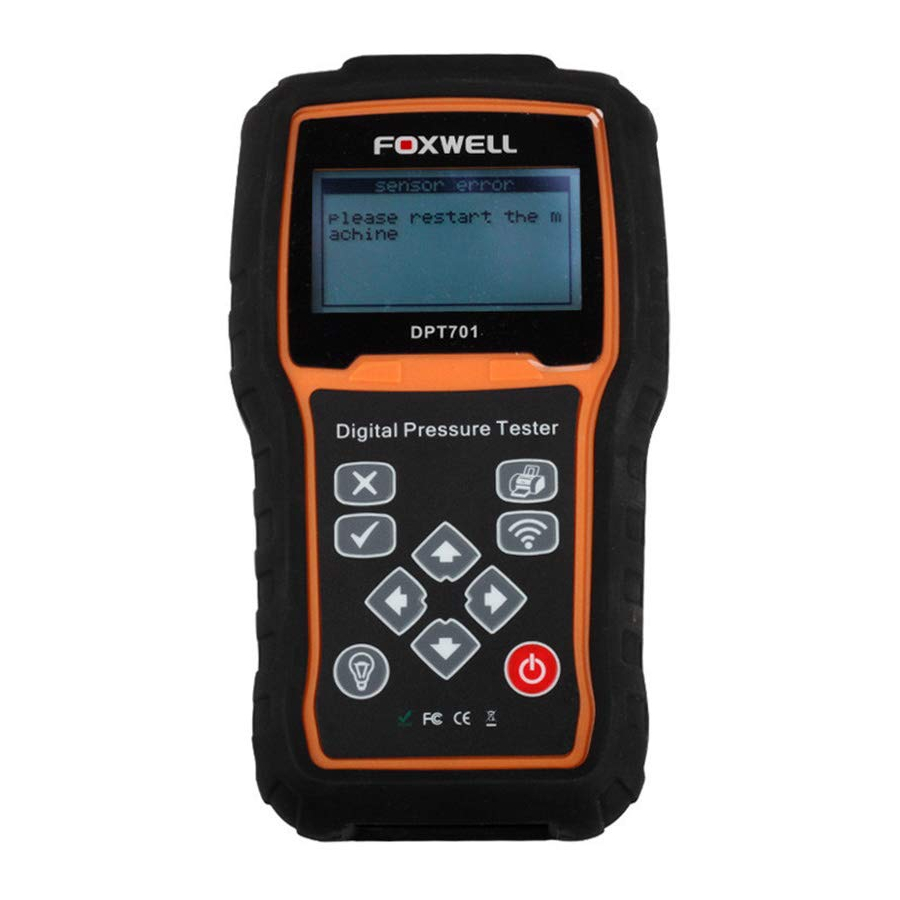

Foxwell DPT701 - Handleiding digitale druk tester

Introductie

DPT701 is een handig hulpmiddel om brandstofdruk en motorcompressie te meten. Het kan worden gebruikt om druk tot 80 bar (1160PSI) te meten voor elk gas en niet-corrosieve vloeistof.
Met de tester correct aangesloten op de sensor en ingeschakeld, kunt u de tester gebruiken om de brandstofdruk en motorcompressie te meten; om de batterij, de sensor en de microprocessor automatisch te controleren; en gegevens over te brengen naar de computer voor nauwkeurige controle en afdrukken met een draadloze module.

Vetgedrukte tekst

Vetgedrukte tekst wordt gebruikt om selecteerbare items zoals knoppen en menu-opties te markeren.
Voorbeeld:
Druk op de ENTER (ENTER) toets om te selecteren.

Symbolen en iconen

Stevige stip

Bedieningstips en lijsten die van toepassing zijn op een specifiek hulpmiddel worden geïntroduceerd met een stevige stip ●.
Voorbeeld:
Wanneer Systeem Setup is geselecteerd, wordt een menu weergegeven met alle beschikbare opties. Menu-opties omvatten:

• Talen
• Eenheid
• Workshop naam opslaan

Pijl-icoon

Een pijl-icoon geeft een procedure aan.
Voorbeeld:
Om de menutaal te wijzigen

1. Scroll met de pijltjestoetsen om Language (Taal) in het menu te markeren.
2. Druk op de ENTER (ENTER) toets om te selecteren.

Opmerking en belangrijke boodschap

Opmerking
Een OPMERKING geeft nuttige informatie, zoals aanvullende uitleg, tips en opmerkingen.
Voorbeeld:
OPMERKING
Testresultaten duiden niet noodzakelijkerwijs op een defect onderdeel of systeem.

Belangrijk
BELANGRIJK geeft een situatie aan die, indien niet vermeden, kan leiden tot schade aan de testapparatuur of het voertuig.
Voorbeeld:

Laat het toetsenbord niet weken, omdat er water in de tester kan komen.

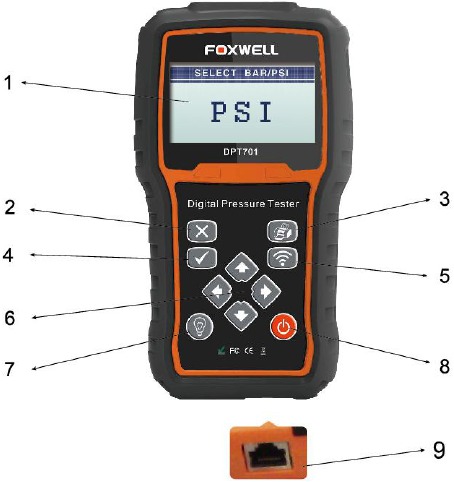

Apparaatbeschrijvingen

In dit gedeelte worden externe functies, poorten en connectoren van de tester geïllustreerd.

1. LCD Display (LCD-scherm) - toont menu's, testresultaten en bedieningstips.
2. Back Key (Terug-toets) – annuleert een actie en keert terug naar het vorige scherm of niveau.
3. Printing Key (Afdruk-toets)– deze wordt gebruikt om het testresultaat naar de printer te sturen indien nodig. Met de draadloze afdrukmodule kan de gebruiker de testgegevens afdrukken zonder deze op een printer aan te sluiten.
4. OK Key (OK-toets) - bevestigt een actie of beweging en gaat naar het volgende niveau, en slaat testgegevens op.
5. Wireless Receiver Key (Draadloze ontvanger-toets) - wordt gebruikt om gegevens naar een pc te sturen met behulp van de Foxwell draadloze ontvanger.
6. Direction Keys (Richtingstoetsen) - selecteert een optie of toont de maximale waarde van de testdruk.
7. LCD Backlight Key (LCD-achtergrondverlichting-toets) – Om de LCD-achtergrondverlichting in/uit te schakelen naar wens van de gebruiker om batterijvermogen te besparen
8. Power Switch (Aan/uit-schakelaar) - schakelt de scanner in/uit en houd 5 seconden ingedrukt voor noodherstarts.
9. Port for Sensor (Poort voor sensor) - Biedt een verbinding tussen de druk tester en de sensor.

Gebruik geen oplosmiddelen zoals alcohol om het toetsenbord of het display schoon te maken. Gebruik een mild, niet-schurend reinigingsmiddel en een zachte katoenen doek.

Accessoirebeschrijvingen

In dit gedeelte worden de accessoires vermeld die bij de tester horen. Als u een van de volgende items in uw pakket mist, neem dan contact op met uw lokale dealer voor hulp.

1. Gebruikershandleiding
2. 80 Bar Sensor
3. Draadloze pc-ontvanger
4. Reserve zekering
5. 2X2 diagnostische adapter
6. CD
7. Afdichtmiddel
8. Blaasvormkast
9. Bluetooth Adapter

Technische specificaties

Sensor type: Rekstrooktechnologie, versterkte en digitale temperatuurcompressie
Sensor output: Ratiometrisch, 0,5/4,5 V DC bij 5 V DC bekrachtiging
Sensor FS.: 80 bar / 1160 psi
Resolution (Resolutie): 0.1 bar / 1psi
Proof pressure (Bewijs druk): 150% FS
Battery type (Batterij type): 9V
Display (Scherm): Backlit 64x128 pixels graphic LCD
Data transmission interface (Data transmissie interface): wireless module
Adapters included (Adapters inbegrepen): 6mm and 8mm
Working Temperature (Werktemperatuur):0 to 60℃ (32 to 140℉)
Storage Temperature (Opslagtemperatuur):-20 to 70℃ (-4 to 158℉)
Dimensions (Afmetingen):190*110*44mm

Aan de slag

In dit gedeelte wordt beschreven hoe u de tester van stroom kunt voorzien en hoe u de scanner kunt programmeren om aan uw specifieke behoeften te voldoen.

Stroom leveren aan apparaat

Voordat u de tester gebruikt, moet u ervoor zorgen dat u de tester van stroom voorziet. Het apparaat werkt op een 9-volt batterij.

Aangedreven door batterij

De scantool ontvangt stroom via een 9-volt batterij die aan de achterkant van de tester is geïnstalleerd.
Om de batterij te installeren

1. Bereid een 9-volt lithiumbatterij voor.
2. Installeer deze batterij aan de achterkant van de tester. Let op de positieve en negatieve pool.
3. Druk op de aan/uit-schakelaar van de tester om hem in te schakelen.

Batterij vervangen (9V)

1. Als het product niet aangaat of herhaaldelijk uitgaat, is de batterij mogelijk te laag.
2. Om de batterij te vervangen, opent u de achterklep van het instrument om toegang te krijgen tot het batterijcompartiment. Vervang de batterij door een nieuwe 9-volt batterij en plaats de klep terug op de achterkant van het instrument.

Systeem setup

In dit gedeelte wordt geïllustreerd hoe u de scanner kunt programmeren om aan uw specifieke behoeften te voldoen. Opties omvatten doorgaans:

• Selecteer de taal
• Wijzig de meeteenheid (Bar of Psi)
• Sla het kenteken op

Opmerking
Systeem Setup-instellingen blijven behouden totdat er wijzigingen worden aangebracht in de bestaande instellingen.

Om een systeem setup te doen

1. Ga naar de setup-modus door op de OK-toets te drukken zodra de tester is ingeschakeld (binnen 3 seconden).

Selecteer taal

Het selecteren van Taal opent een scherm waarin u de systeemtaal kunt kiezen. De tester is standaard ingesteld op het weergeven van Engelse menu's.
Om de systeemtaal te configureren

1. Scroll met de pijltjestoetsen omhoog en omlaag om Taal te markeren in het Setup-menu en druk op de OK (OK)-toets om te bevestigen.

   Voorbeeldtaalselectiescherm

Selecteer meeteenheid

Na bevestiging van de taal toont de tester automatisch de selectie van de meeteenheid. De tester is standaard ingesteld op het weergeven van BAR als standaard drukstandaard.
Om de meeteenheid te selecteren

1. Scroll met de pijltjestoetsen omhoog en omlaag om BAR/PSI te selecteren in het Setup-menu en druk op de OK (OK)-toets om te bevestigen.

   Voorbeeld meeteenheid selectiescherm

Sla het kenteken op

Het kenteken wordt gebruikt om de testgegevens naar de pc te sturen voor verdere controle en afdrukken wanneer de draadloze ontvanger is verbonden met de computer.
Om het kenteken op te slaan

1. Druk op de toets voor het afdrukken van gegevens
2. Voer het kenteken in met de pijltjestoetsen.

Achtergrondverlichting

De achtergrondverlichting kan op elk moment worden geactiveerd met de achtergrondverlichting-toets. Om de achtergrondverlichting te deactiveren, drukt u nogmaals op de achtergrondverlichting. Houd er rekening mee dat de achtergrondverlichting veel batterijvermogen nodig heeft; dus het moet alleen worden gebruikt als het strikt noodzakelijk is.

Diagnostische werking

Dit onderdeel laat zien hoe u de brandstofdruk en motorcompressie meet.

Automatische opstarttest

Een automatische opstarttest verzekert de gebruiker dat de batterij, de sensor en de microprocessor correct werken wanneer de tester wordt ingeschakeld.
Om een automatische opstarttest uit te voeren:

1. Sluit de druksensor aan op de druktester en druk vervolgens op de aan/uit-knop om de tester in te schakelen. Het display toont drie seconden lang het welkomstbericht.

   Voorbeeld van welkomstscherm bij opstarten
2. Een "power on test" (inschakeltest) wordt uitgevoerd en de batterij, sensor, geheugen en zekering worden één voor één automatisch getest.

   Voorbeeld van batterijtestscherm

   Voorbeeld van sensortestscherm

   Voorbeeld van geheugentestscherm

   Voorbeeld van zekeringtestscherm
3. Als een van de bovenstaande vier items mislukt, wordt een foutmelding weergegeven.

   Voorbeeld van scherm met mislukte automatische opstarttest

Selectie van diagnostische functie

Wanneer de "Power on test" (inschakeltest) succesvol is voltooid, verschijnt een menu met beschikbare serviceopties. Menu-opties omvatten doorgaans:

• Oliedruktest
• Benzinecompressie
• Dieselcompressie
• 80 Bar manometer
• Benzine-injectiesysteem
• Laagspannings common rail

Oliedruktest

Met de oliedruktest kunt u de oliedruk testen. Standaard wordt de maximale waarde op het display weergegeven.

Om een oliedruktest uit te voeren:

1. Gebruik de pijltjestoetsen omhoog en omlaag om Oliedruktest te selecteren in het optiemenu en druk op de OK-toets om te bevestigen.

   Voorbeeld van menuscherm voor opties selecteren
2. De actuele waarde wordt weergegeven zoals in het volgende scherm.

   Voorbeeld van scherm met actuele waarde
3. Gebruik de rechter pijltjestoets om tussen de maximale en actuele waarde te schakelen.

   Voorbeeld van scherm met maximale waarde
4. Gebruik de linker pijltjestoets om de maximale waarde te wissen.

OPMERKING
De maximale waarde wordt opgeslagen, zelfs als het display de actuele waarde weergeeft.

Benzinecompressietest

Benzinecompressie en dieselcompressie behoren tot de motorcompressietest. Hiermee kunt u de werkelijke motorcompressie testen.
Om een benzinecompressietest uit te voeren:

1. Gebruik de pijltjestoetsen omhoog en omlaag om Benzinecompressie te selecteren in het optiemenu en druk op de OK-toets om te bevestigen.

   Voorbeeld van menuscherm voor opties selecteren
2. De benzinecompressie wordt weergegeven. Gebruik de pijltjestoetsen omhoog en omlaag om de juiste cilinder te selecteren en de maximale waarde wordt automatisch weergegeven en opgeslagen.

   Voorbeeld van scherm met benzinecompressiewaarde
3. Gebruik de linker pijltjestoets om de waarde van de geselecteerde cilinder te wissen en door op de rechter pijltjestoets te drukken, kunt u schakelen tussen grafische en tekstweergave.

   Voorbeeld van grafisch weergavescherm

OPMERKING
De grafische balk vertegenwoordigt 0 tot 10 bar wanneer u de benzinecompressie test.

Dieselcompressietest

Dieselcompressie en benzinecompressie behoren tot de motorcompressietest. Hiermee kunt u de werkelijke motorcompressie testen.
Om een dieselcompressietest uit te voeren:

1. Gebruik de pijltjestoetsen omhoog en omlaag om Dieselcompressie te selecteren in het optiemenu en druk op de OK-toets om te bevestigen.

   Voorbeeld van menuscherm voor opties selecteren
2. De dieselcompressie wordt weergegeven. Gebruik de pijltjestoetsen omhoog en omlaag om de juiste cilinder te selecteren en de maximale waarde wordt automatisch weergegeven en opgeslagen.

   Voorbeeld van dieseldruktestscherm
3. Gebruik de linker pijltjestoets om de waarde van de geselecteerde cilinder te wissen en door op de rechter pijltjestoets te drukken, kunt u schakelen tussen grafische en tekstweergave.


OPMERKING De grafische balk vertegenwoordigt 0 tot 80 bar bij het testen van de dieselcompressie.

80 Bar Manometer

Met de 80 Bar Manometer kunt u elke druk tot 80 Bar testen. De actuele waarde wordt standaard op het scherm weergegeven.
Om een 80 Bar manometer uit te voeren:

1. Gebruik de pijltjestoetsen omhoog en omlaag om 80 Bar manometer te selecteren in het optiemenu en druk op de OK-toets om te bevestigen.

   Voorbeeld van menuscherm voor opties selecteren
2. De actuele waarde wordt weergegeven zoals in het volgende scherm.

   Voorbeeld van scherm met actuele waarde
3. Gebruik de rechter pijltjestoets om tussen de maximale en actuele waarde te schakelen.

   Voorbeeld van scherm met maximale waarde

OPMERKING
De maximale waarde wordt opgeslagen, zelfs als het display de actuele waarde weergeeft en de opgeslagen maximale waarde kan worden afgelezen door op de rechter pijltjestoets te drukken.

Benzine-injectiesysteem

Met het benzine-injectiesysteem kunt u de benzinedruk testen. De actuele waarde wordt standaard op het scherm weergegeven.
Om het benzine-injectiesysteem uit te voeren:

1. Gebruik de pijltjestoetsen omhoog en omlaag om Benzine-injectiesysteem te selecteren in het optiemenu en druk op de OK-toets om te bevestigen.

   Voorbeeld van menuscherm voor opties selecteren
2. De actuele waarde wordt weergegeven zoals in het volgende scherm.

   Voorbeeld van scherm met actuele waarde van benzine-injectiesysteem
3. Gebruik de rechter pijltjestoets om tussen de maximale en actuele waarde te schakelen, en gebruik de linker pijltjestoets om de maximale waarde te wissen.

   Voorbeeld van scherm met maximale waarde van benzine-injectiesysteem

OPMERKING
De maximale waarde wordt opgeslagen, zelfs als het display de actuele waarde weergeeft en de opgeslagen maximale waarde kan worden afgelezen door op de rechter pijltjestoets te drukken.

Common Rail Test - Laagspanningscircuit

Dit onderdeel laat zien hoe u het laagspanningscircuit test met FOXWELL DPT701, het grootste aantal storingen wordt veroorzaakt in het laagspanningscircuit.

Over het Common Rail-systeem

Wat is het Common Rail-systeem?
Het common rail-systeem verwijst naar het feit dat alle brandstofinjectoren worden gevoed door een gemeenschappelijke brandstofrail, die niets meer is dan een drukopslag waar de brandstof onder hoge druk wordt opgeslagen. Het is een van de meest geavanceerde dieselbrandstofinjectiesystemen.
Een van de grote voordelen van dit nieuwe systeem is dat de nozzles elektronisch worden aangestuurd; dus een elektronische eenheid bepaalt wat de exacte hoeveelheid brandstof is die de motor nodig heeft en stuurt een elektrisch signaal naar de injectoren om de nozzle te openen. Op dat moment gaat de brandstofdruk in de common rail door de nozzles en de cilinders in. De naam common rail komt van het feit dat de injectoren allemaal zijn aangesloten op een gemeenschappelijke rail.
Het injectiesysteem is verdeeld in twee afzonderlijke delen: het laagspanningscircuit en het hoogspanningscircuit.
Het laagspanningscircuit is verantwoordelijk voor het aanvoeren van brandstof naar de hogedrukpomp in optimale omstandigheden van druk, filtering enz.

De structuur van de Common Rail-systemen
Het laagspanningscircuit bestaat in wezen uit: brandstoftank, brandstofpomp, filter, drukregelaar en leidingen.

Voorbeeld van structuur van Common Rail-systeem

Om een laagspanningscircuittest uit te voeren

Het controleren van het laagspanningscircuit is relatief eenvoudig door de brandstofdruk op bepaalde punten van het systeem te controleren. Om de laagspannings common rail uit te voeren, hebt u de volgende adapters nodig:

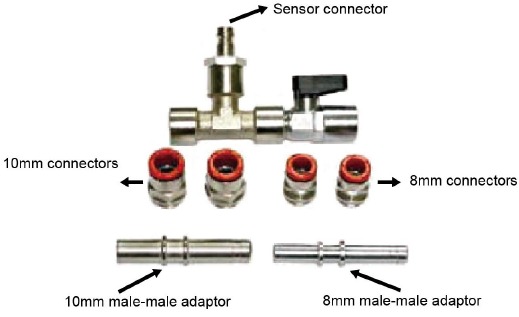

Voorbeeld van Common Rail-adapters

De "Low side common rail" (Laagspannings common rail)-test is een test in drie stappen. Gebruik de pijltjestoetsen omhoog en omlaag om Low side common rail (Laagspannings common rail) te selecteren in het optiemenu en druk op de OK-toets om te bevestigen. Wanneer deze optie is geselecteerd, toont een bericht het testnummer en een korte beschrijving van de uit te voeren test.

Voorbeeld van menuscherm voor opties selecteren

1. Druk aan de ingang van de hogedrukpomp
   Na het indrukken van de OK-toets verschijnt het volgende testscherm. Druk op de OK-toets om de test voort te zetten of druk op de BACK (Terug)-toets om terug te keren naar het vorige menu.

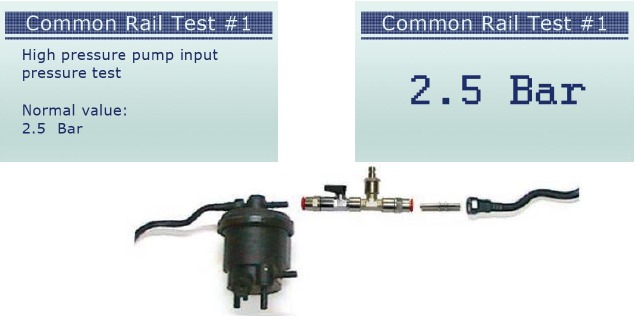

   Voorbeeld van scherm van laagspanningscircuittest stap 1
   OPMERKING
   De normale drukwaarde van test #1 is 2,5 Bar. Druk op de OK-toets om naar de volgende stap te gaan als deze 2,5 Bar of extreem lager dan de juiste drukwaarde aangeeft. Als het een significant hogere druk aangeeft, duidt dit op een storing in de regelaar.
2. Druk tussen de lagedrukpomp en het brandstoffilter
   Na stap 1 drukt u op de OK-toets en verschijnt het volgende testscherm. Druk op de OK-toets om de test voort te zetten of druk op de BACK (Terug)-toets om terug te keren naar het vorige menu.

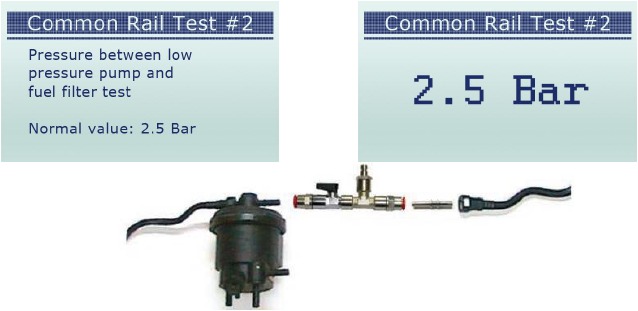

   Voorbeeld van scherm van laagspanningscircuittest stap 2
   OPMERKING
   De normale drukwaarde van test #2 is 2,5 bar. Als deze normaal is, drukt u op de OK-toets om naar test #3 te gaan. Als het een significant hogere druk is, mits test #1 correct is, duidt dit op een vervuild filter. Vervang de filtercartridge. Als de druk significant lager is en test #1 ook significant lager is, sluit dan de kraan en controleer: als de druk nog steeds 2,5 bar of hoger is, duidt dit op een defecte regelaar; als de druk te laag is, duidt dit op een defecte lagedrukpomp.
3. Druk van het retourcircuit
   Na stap 2 drukt u op de OK-toets en verschijnt het volgende testscherm. Druk op de OK-toets om de test voort te zetten of druk op de BACK (Terug)-toets om terug te keren naar het vorige menu.

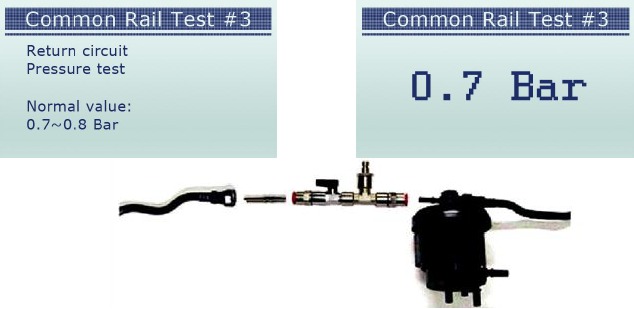

   Voorbeeld van scherm van laagspanningscircuittest stap 3

OPMERKING
De normale drukwaarde van test #3 is 0,7 tot 0,8 bar. Als deze normaal is, is de hele test succesvol afgerond. Als het een significant hogere druk is, duidt dit op een verstopte retourleiding. Als de druk na vervanging hoog blijft, is de retourklep van de hogedrukpomp defect. Als het een significant lagere druk is, duidt dit op een defecte retourklep van de hogedrukpomp.

Gegevens afdrukken

DPT701 is uitgerust met Bluetooth-communicatie en stelt u in staat de testgegevens op het computerscherm te bekijken en de gegevens af te drukken zonder dat u de tester op de pc hoeft aan te sluiten. Installeer eerst de software en bluetooth-adapter om deze functies uit te voeren.
Om testresultaten af te drukken, volgt u de onderstaande procedures:

1. Download het programma en de bestanden van de meegeleverde CD of download het van onze website http://www.foxwelltech.com/product/item-19.html en voer vervolgens het bestand setup.exe uit.

   Voorbeeld van setup.exe software
2. Sluit de USB Bluetooth-adapter aan op de computer als uw computer niet is uitgerust met een Bluetooth-functie, waarna het stuurprogramma automatisch wordt geïnstalleerd.
   Of schakel de computer bluetooth in op pc en apparaten als uw computer dit heeft.

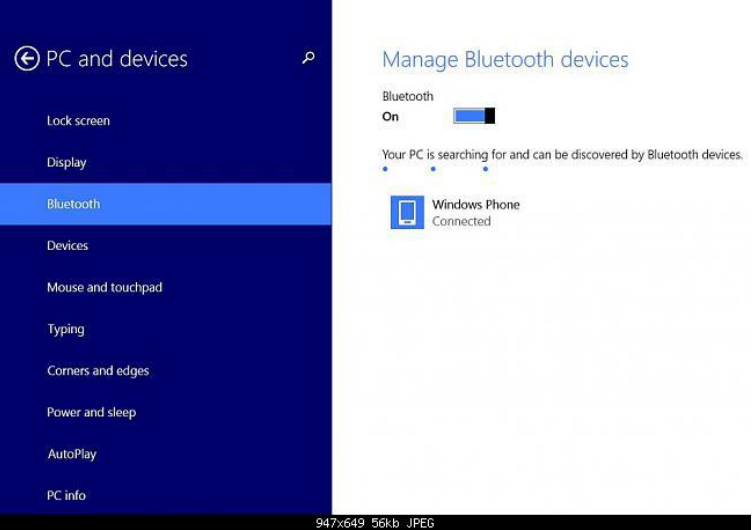

   Voorbeeld bluetooth op pc
3. Druk tweemaal op om het menu Oliedruktest te openen na het inschakelen van de DPT701-tester en druk vervolgens op om de bluetooth van de DPT701-tester in te schakelen.
4. Zodra de pc bluetooth Foxwell DPT701 detecteert, voert u de koppelingscode (8888) in om het koppelingsproces te voltooien.

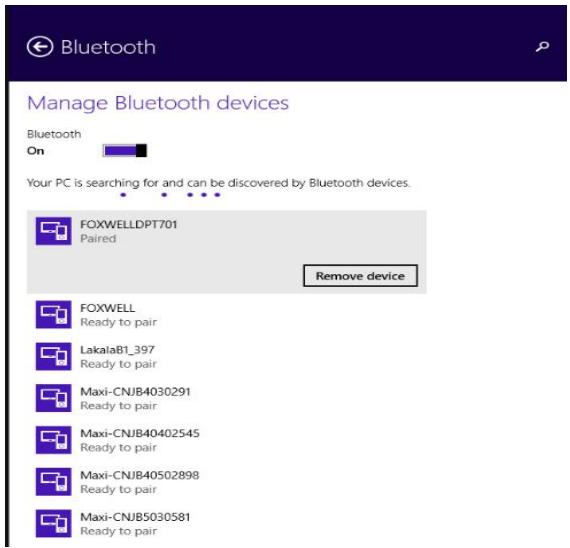

   Voorbeeld bluetooth-koppeling
5. Bedien de software op de computer en vervolgens verschijnt het scherm Dynamische druk met een grafiek die de gegevens weergeeft na ongeveer 30 seconden wachten.

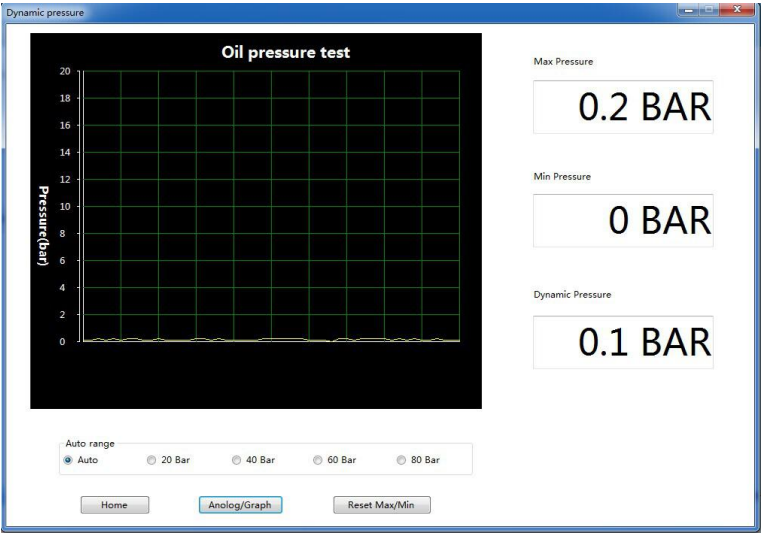

   Voorbeeld Scherm dynamische drukgrafiek
6. Druk op de toets "Print" (Afdrukken) om de gegevens af te drukken. U moet het kenteken op de tester maken.

   Voorbeeld scherm kentekeninvoer
7. Het volgende afdrukscherm verschijnt.

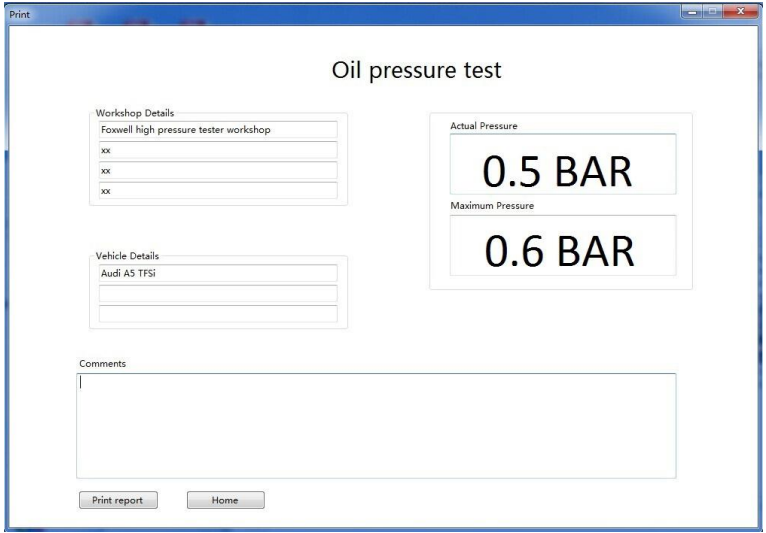

   Voorbeeld Gegevens afdrukscherm
8. Klik op "print report" (rapport afdrukken) om de gegevens via de computer af te drukken.

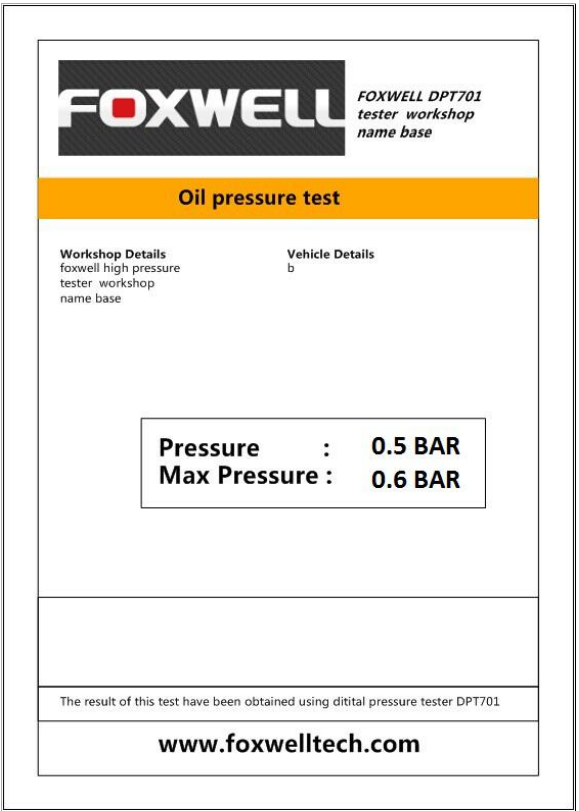

   Voorbeeld Scherm gegevensrapport

Referenties

• http://www.foxwelltech.com/product/item-19.html

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Foxwell DPT701 - Handleiding digitale druk tester

Beschikbare talen
