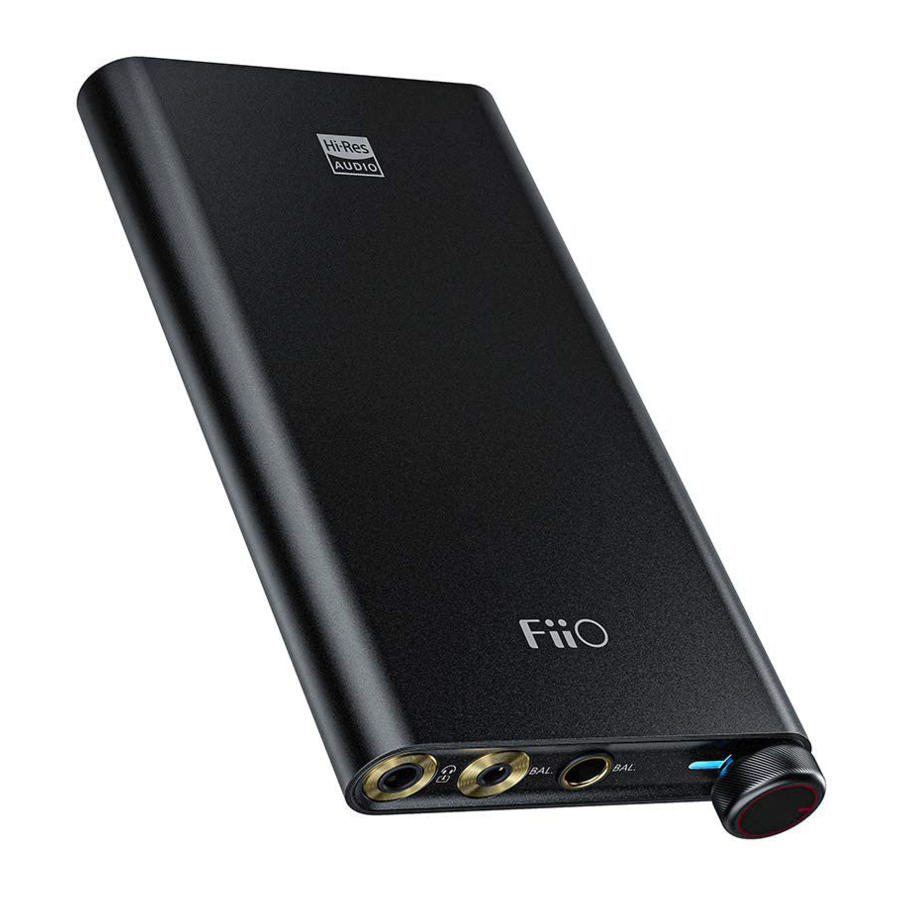

FiiO Q3 - Snelstartgids hoofdtelefoonversterker

Inhoud

Knoppen en poorten

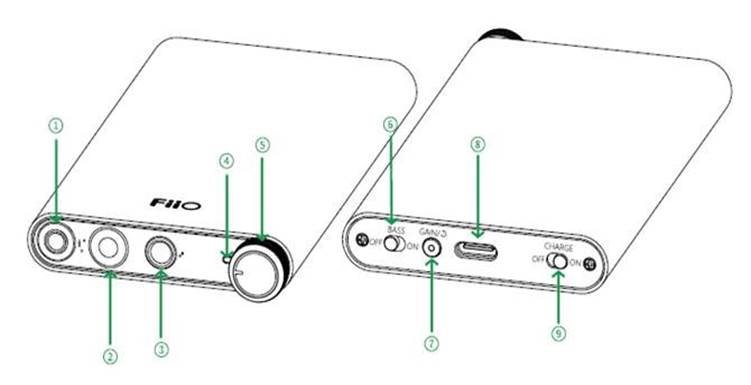

Overzicht van het apparaat

  1. 3,5 mm hoofdtelefoonuitgang/Line-in
  2. 2,5 mm gebalanceerde hoofdtelefoonuitgang indicatorlampje
  3. 4,4 mm gebalanceerde hoofdtelefoonuitgang
  4. RGB-indicatorlampje
  5. Power/Volume-knop
  6. Bass-schakelaar
  7. Gain/Filter/Reset-knop/Groen
  8. USB Type C-poort
  9. Oplaadschakelaar

Bedieningsinstructies

  1. In-/uitschakelen
    Draai de Power/Volume-knop met de klok mee totdat een klikgeluid te horen is om het apparaat in te schakelen; blijf met de klok mee draaien om het volume te verhogen.
    Draai tegen de klok in om het volume te verlagen; draai tegen de klok in totdat een klikgeluid te horen is om het apparaat uit te schakelen.
  2. Gain/Filter/Reset-knop/Groen indicatorlampje
    1. Eén keer op knop ⑦ drukken: schakel tussen versterkingen (switch gains). Het UIT (OFF) groene lampje betekent Lage Versterking (Low Gain), AAN (ON) betekent Hoge Versterking (High Gain).
    2. Twee keer op knop ⑦ drukken: schakel filters.
    3. Houd knop ⑦ ingedrukt terwijl u verbinding maakt met een computer: ga naar de UAC1.0-modus. (Houd deze minder dan 10 seconden ingedrukt, anders wordt het apparaat gereset.)
    4. Houd knop ⑦ 15 seconden ingedrukt: reset het apparaat. Houd knop ⑦ ingedrukt totdat het RGB-indicatorlampje uitgaat om de reset te voltooien.
    5. Opladen (uitgeschakeld): rood lampje pulseert; constant aan terwijl het volledig is opgeladen
    6. Opladen (ingeschakeld): lampje pulseert terwijl de relevante statussen nog steeds worden aangegeven; constant aan terwijl het volledig is opgeladen
  3. RGB-indicatorlampje
    Het is uit als het apparaat is uitgeschakeld of in stand-by staat. Wanneer het apparaat is ingeschakeld maar niet oplaadt, brandt het constant. Verschillende kleuren staan ​​voor verschillende statussen.
    Hier zijn de uitleg.
    1. Ingeschakeld maar niet werkend: blauw licht
    2. USB DAC-modus
      PCM≤48KHz: blauw licht
      PCM>48KHz: geel licht
      DSD: groen licht
    3. Line-in (hoofdtelefoonversterkermodus): blauw licht
    4. Batterij bijna leeg prompt: rood lampje knippert twee keer per 5 seconden
    5. Opladen (uitgeschakeld): rood lampje pulseert; constant aan terwijl het volledig is
    6. Opladen (ingeschakeld): lampje pulseert terwijl de relevante statussen nog steeds worden aangegeven; constant aan terwijl het volledig is opgeladen
  4. Werken als een USB DAC/geluidskaart
    1. Als het Windows-systeem UAC1.0 ondersteunt: de USB DAC-functie van de Q3 kan direct werken zonder een stuurprogramma.
      Bedieningshandleiding: houd knop ⑦ ingedrukt en steek ondertussen de USB-kabel, die al is aangesloten op een computer, in de Q3. Laat na het aansluiten de knop ⑦ los en selecteer de Q3 als uitvoerapparaat op de computer. (Merk op dat de stuurprogrammavrije functie alleen beschikbaar is voor systemen van Windows 7, 8 en 10, exclusief het Windows xp-systeem.)
    2. Als het Windows-systeem UAC2.0 ondersteunt: wanneer u de Q3 voor het eerst op de computer aansluit, gaat u naar onze website om het USB DAC-stuurprogramma te downloaden en volgt u de bijbehorende instructies om het te installeren.
      Downloadlink: http://www.fiio.com/supports
    3. Voor MAC-computers: het is niet nodig om het USB DAC-stuurprogramma te installeren, dus selecteer de Q3 direct als uitvoerapparaat.
      Opmerkingen: het wordt aanbevolen om het systeemuitgangsvolume op de computer op het maximale niveau in te stellen en vervolgens het uitgangsvolume van de Q3 aan te passen met de volumeknop.
    4. Wanneer u de meegeleverde Lightning-naar-Type C-kabel gebruikt om de Q3 op uw iPhone/iPad/iPod aan te sluiten, kunt u beter genieten van uw Hi-Res-muziek.
  5. Line-in (hoofdtelefoonversterkermodus)
    Wanneer u geen verbinding maakt met de computer, schakelt u de Q3 in en steekt u de line-in audiokabel in de line-in poort van de Q3 (3,5 mm hoofdtelefoonuitgang) en steekt u ondertussen de gebalanceerde hoofdtelefoon in de 2,5 mm of 4,4 mm hoofdtelefoonuitgang. Op deze manier gaat de Q3 naar de hoofdtelefoonversterkermodus, die ingangssignalen kan versterken en via gebalanceerde hoofdtelefoons kan uitvoeren. Als het op een computer is aangesloten, moet u eerst het afspelen op de computer stoppen om de hoofdtelefoonversterkerfunctie van de Q3 in te schakelen. Als de computer audio afspeelt, geeft de Q3 prioriteit aan de USB DAC-functie.
  6. Andere functies
    1. Stand-bymodus
      Als de Q3 niet wordt opgeladen of werkt, gaat deze na 5 minuten automatisch in de stand-bymodus om meer stroom te besparen met alle indicatorlampjes uit. Om de Q3 te activeren, moet u deze uitschakelen en vervolgens inschakelen, of aansluiten op een USB-apparaat.
    2. Oplaadschakelaar
      Als de oplaadschakelaar op AAN (ON) staat, wordt de Q3 opgeladen zodra deze is aangesloten op een USB-apparaat (behalve bij een lage batterijstatus). Als de oplaadschakelaar op UIT (OFF) staat, wordt de Q3 niet opgeladen. Als de batterij van de Q3 leeg is, wordt deze opgeladen, ongeacht de status van de oplaadschakelaar, totdat deze volledig is opgeladen. Wanneer de Q3 is aangesloten op een mobiel apparaat, wordt aangeraden om de oplaadschakelaar op UIT (OFF) te zetten om de batterij van het mobiele apparaat te sparen.
    3. Hoe de Type C naar Type C USB-kabel te gebruiken
      Wanneer u de meegeleverde Type C naar Type C USB-kabel gebruikt om de Q3 op een mobiel apparaat aan te sluiten, volgt u de richting van de pijl op het kabeluiteinde. Het uiteinde met een neerwaartse pijl moet worden gebruikt voor het mobiele apparaat, terwijl de opwaartse pijl voor de Q3 is. Hier is het diagram.

Opmerkingen en voorzorgsmaatregelen

  • Draag voor uw veiligheid geen hoofdtelefoon in gevaarlijke omgevingen.
  • Pas het volume aan een geschikt niveau aan voordat u een hoofdtelefoon draagt ​​om uw gehoor te beschermen.
  • Plaats het apparaat niet in omgevingen met een te hoge/lage temperatuur (boven 45℃ of onder 0℃).
  • Houd het apparaat uit de buurt van vloeistoffen om schade eraan te voorkomen.
  • Als het apparaat lange tijd niet wordt gebruikt, laad het dan regelmatig op om de levensduur van de batterij te behouden.
  • Demonteer de batterij niet, beschadig deze niet en gooi hem niet in vuur; het is verboden om het gebruik voort te zetten als de batterij in water is gedrenkt.
  • Als het systeem een ​​fout vertoont, probeer dan de RESET-knop ⑦ 15 seconden ingedrukt te houden om de normale werking te herstellen.

Lijst met meegeleverde items

(Opmerkingen: controleer of alle items in de verpakking zijn inbegrepen.)

  • USB A naar Type C USB-kabel*1
  • Lightning naar Type C USB-kabel*1
  • 3,5 mm naar 3,5 mm audiokabel*1
  • Type C naar Type C USB-kabel*1
  • Siliconen banden (lang)*2
  • Siliconen banden (kort)*2
  • Draagzak van stof*1
  • Siliconen pad*1
  • Garantiekaart*1
  • Snelstartgids*1

Meer informatie

Ga voor meer informatie over het product naar onze website: www.fiio.com
