Fiio ALPEN E17 Handleiding

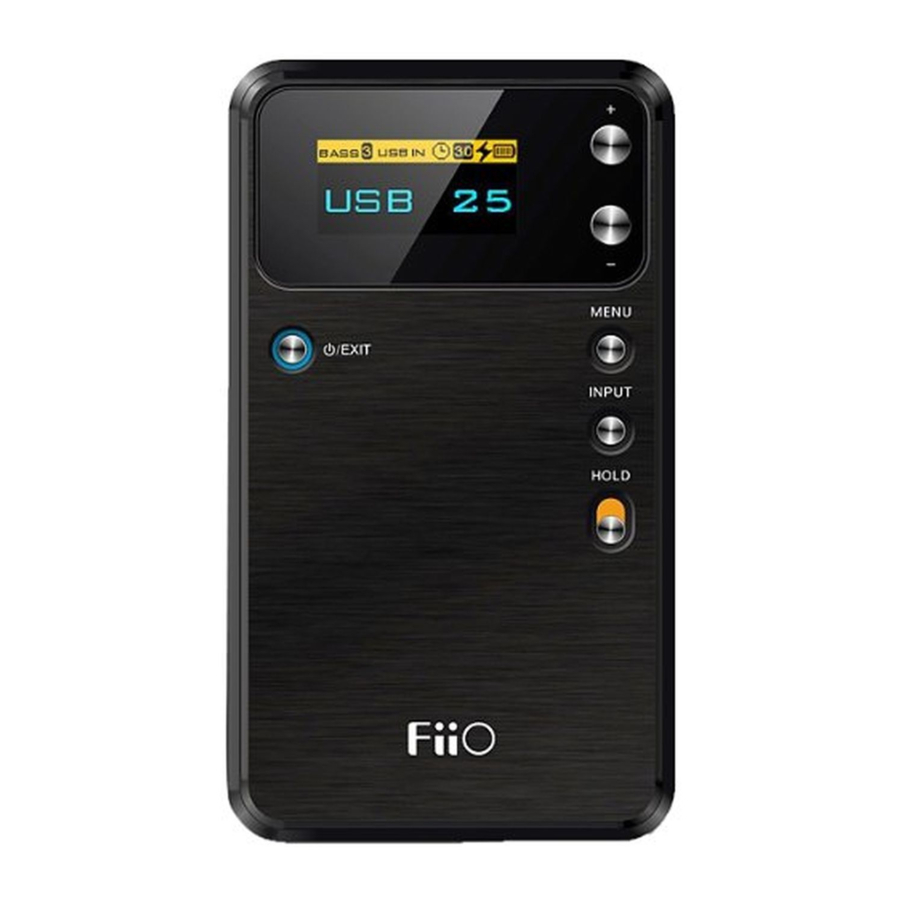

Introductie tot de FiiO El 7-DAC hoofdtelefoonversterker

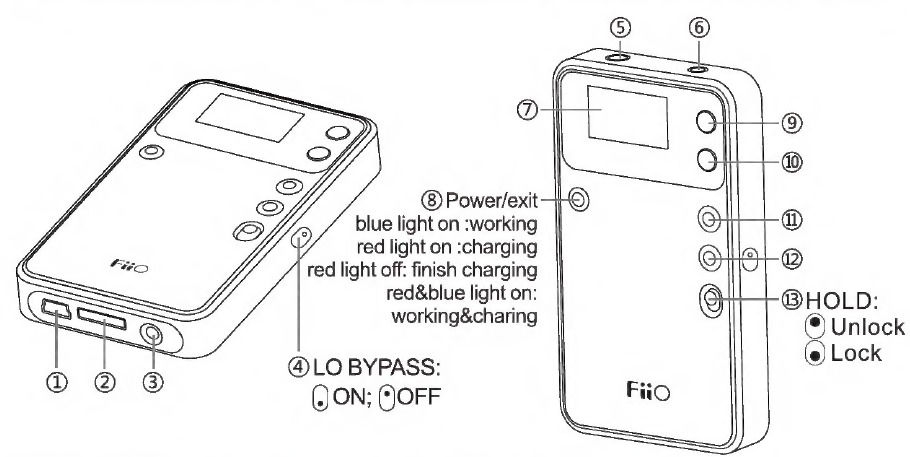

1. MINI USB-interface: verbinden met USB en opladen.
2. Dockconnector: Gespecialiseerd dock voor E9&L7.
3. AUX-ingang: Externe analoge audio-signaalingang
4. LO BYPASS: DOCK Line Out-geluidsschakelaar
   (alleen geldig bij verbinding met DOCK)
5. Coaxiale/optische ingang: PCM digitaal audiosignaal ontvangen
6. Hoofdtelefoonuitgang: Geschikt voor hoofdtelefoons met een stereo 3,5mm-stekker.
7. OLED-scherm: Toont verschillende soorten informatie over de werking en instellingen
8. ®Power/Exit: Kort indrukken om in te schakelen, lang indrukken gedurende 3 seconden om uit te schakelen. Druk in het systeemmenu op om het huidige menu te verlaten en terug te keren naar het vorige menu.
   LED-scherm: Blauw geeft opstarten aan, rood geeft opladen aan, blauw en rood geeft gelijktijdig opstarten en opladen aan.
9. ®Omhoog/Volume "+": Om het volume te verhogen of het vorige/bovenste item in het systeemmenu te selecteren.
10. Omlaag/Volume "-": Om het volume te verlagen of het volgende/onderste item in het systeemmenu te selecteren.
11. Menu: Druk op om het systeemmenu te openen, druk nogmaals om het submenu-item te openen of de huidige selectie te bevestigen.
12. INPUT: verschillende werkmodi kunnen herhaaldelijk worden geschakeld. (USB/COAXIAAL/OPTISCH/AUX)
13. Vergrendelingstoets: naar beneden drukken is HOLD, andere toetsen worden vergrendeld en het scherm wordt tegelijkertijd in-/uitgeschakeld.

MENUBESCHRIJVING

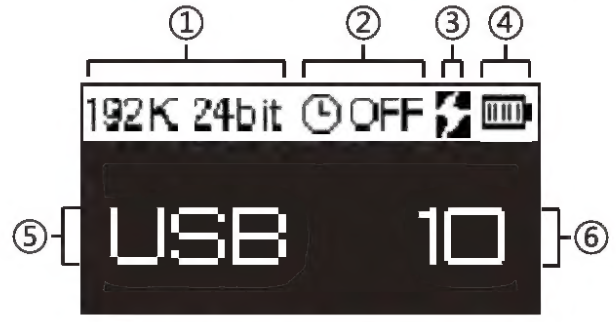

1. Vorm van digitale audio-ingang
2. SIeep time uitschakelen (minuut)
3. Oplaadindicator
4. Batterij-indicator
5. Ingangsstatus
6. Huidig volume
   1. De weergegeven bemonsteringsfrequentie en nauwkeurigheid dienen ter referentie en zullen verschillen met verschillende instellingen van spelers.
   2. 44,1k en 48k geven beide 48k weer; 88,2k en 96k geven beide 96k weer
   3. De standaardwaarde is 24bit wanneer de bemonsteringsfrequentie 96k en 192k is, andere zijn 16bit.

MENU	TREBLE	-10-10	Aanpassing van hoge tonen, "0" (nul) is uitschakelen
	BASS	-10-10	Aanpassing van bas, "0" (nul) is uitschakelen
	BALANCE	L-R	Aanpassing van de balans van linker/rechter kanalen, "0" (nul) is midden
	GAIN	0dB	Lage versterking
		6dB	Middelmatige versterking
		12dB	Hoge versterking
	USBCHG (USB CHARGE)	ON	USB-opladen aan, met""weergave
		OFF	USB-opladen uit, met""die verdwijnt
	SLEEP	OFF	Slaapfunctie uit
		10-90	Slaapfunctietijd (minuut)
	MAX VOL (Maximale volumelimiet)	20-60	Maximale volumelimiet, 20-60
	VOL MEM (Volumegeheugen)	OFF	Volumegeheugenfunctie UIT
		ON	Volumegeheugenfunctie AAN
	SYSTEM	Fw Version	Firmwareversie
		Run Time	Tijd van systeemoperaties gerekend vanaf de eerste toepassing, het zal opnieuw beginnen vanaf nul nadat de resetknop is ingedrukt, de standaardinstelling opnieuw is geladen, of wanneer de batterij leeg is.
		Default Setting	Standaardinstelling, reset naar fabrieksinstellingen

USB CHG wordt automatisch "ON" (AAN) wanneer het wordt uitgeschakeld bij een laag vermogen of op RESET wordt gedrukt.
Sleep wordt automatisch "OFF" (UIT) ingesteld wanneer E17 elke keer wordt uitgeschakeld

BELANGRIJKE MEDEDELING

Belangrijke zaken:

• Probeer het apparaat niet zelf te repareren, te demonteren of op een plaats met water te plaatsen.
• Periodiek opladen is vereist om een gezonde levensduur van de batterij te behouden, zelfs wanneer het apparaat niet in gebruik is.
• Kies bij het genieten van de muziek een comfortabel volume uit angst voor schade aan uw gehoor en audiosysteem. Zet het volume lager voordat u een hoofdtelefoon inbrengt en gebruik deze niet voor een lange tijd.
• Wanneer u DOCK of E9 inbrengt, adviseren wij u dit te doen in de uitgeschakelde toestand.

Werkt niet of defect:

• De E17-batterij moet mogelijk worden opgeladen.
• Als er geen geluid is of er is vervorming, controleer dan of de audiobron en het muziekbestand beschadigd zijn of niet. Controleer of INPUT de juiste audio-ingang heeft gekozen of niet.
• USB kan niet decoderen: controleer of het audio-uitvoerapparaat van de speler of het bedieningspaneel "FiiO USB DAC-E17" is of niet.
• De signaalingang en het hoofdtelefoonuitgangsdock maken mogelijk geen sterke verbinding, sluit het opnieuw aan.
• Gebruik originele of geschikte audiokabels en zorg voor een normale uitgang.

Standaardinstelling:

1. TREBLE: 0
2. BASS: 0
3. BALANCE: 0
4. GAIN: 6dB
5. ®USB CHG: ON
6. SLEEP: OFF
7. MAXVOL: 60
8. ®VOL MEM: OFF
9. RUNTIME:


Lijst met items in de verpakking (Controleer dit)

Specificatie:

• Uitgangsvermogen:
  >250mW (16 geladen);
  >30mW (300 geladen)
• Hoofdtelefoonimpedantiebereik: 16-300
• Ondersteuning bemonsteringsfrequentie (SPDIF-decode): Max.192KHz/24 Bit
• Ondersteuning bemonsteringsfrequentie (USB-decode): Max.96KHz/24 Bit
• Afmeting: 96mm x 55mm x 15,2mm
• Gewicht: 112g

Diagram

USB INPUT

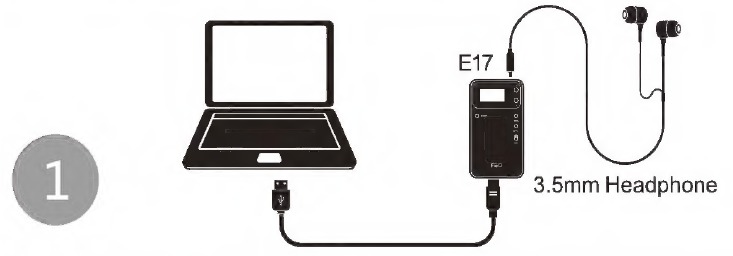

ComputerUSB inE17+3.5mm hoofdtelefoon

ComputerUSB inE17&E9 OutputActieve speakers

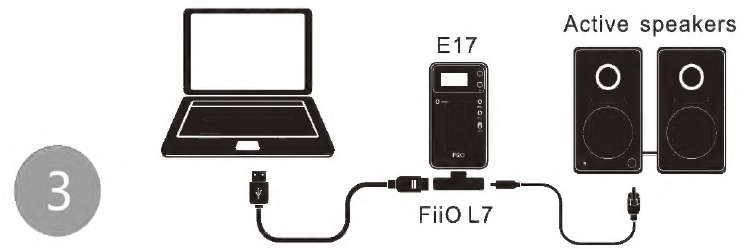

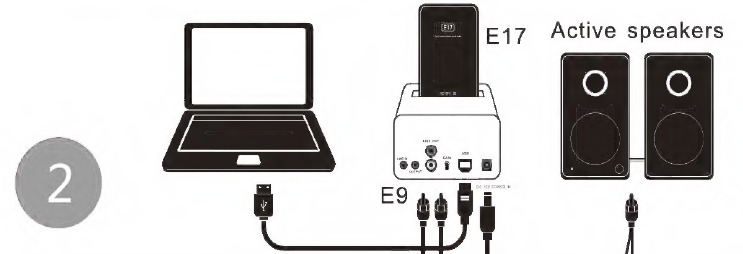

ComputerUSB inE17&L7 OutputActieve speakers

AUX INPUT

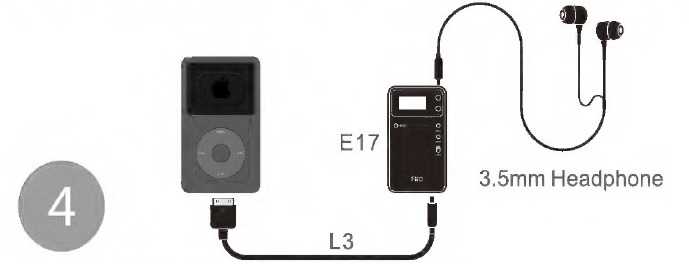

Player (iPod/iPone)FiiO L3E173,5mm hoofdtelefoon

Coaxiale input/Optische input

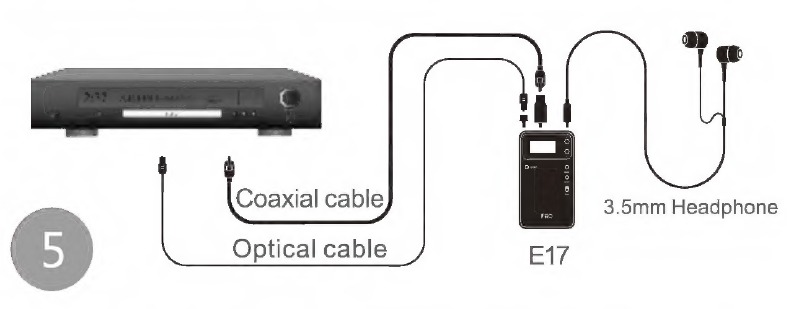

playercoaxiaal/optisch adapterE173,5mm hoofdtelefoon

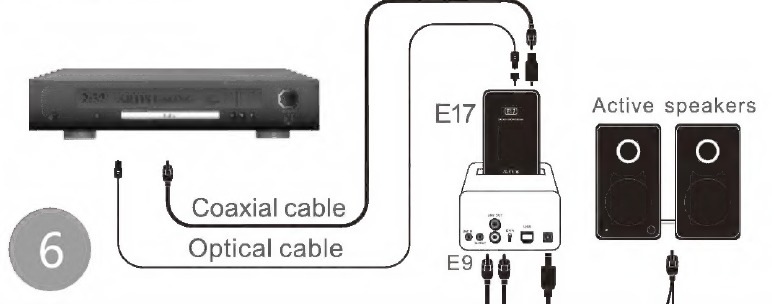

Playercoaxiaal/optische kabeladapterE17&E9 outputActieve Speakers

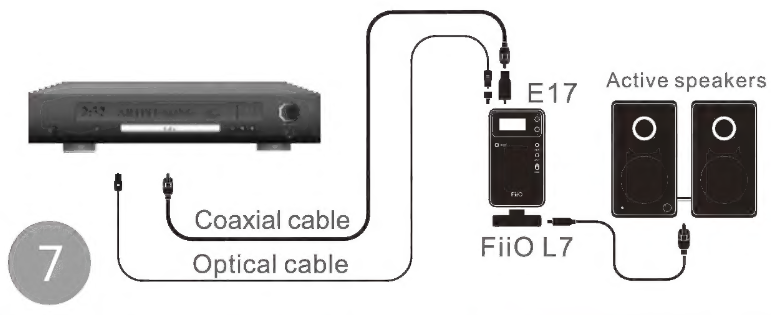

Playercoaxiaal/optische kabelAdapterE17&L7 OutputActieve speakers

Let op bij het verbinden met DOCK:

1. Wanneer E17 verbinding maakt met DOCK, schakelt deze automatisch over naar USB-invoer. Als u wilt overschakelen naar een andere COX/OPT-modus, drukt u op INPUT en selecteert u opnieuw.
2. Naar beneden drukken is LO BYPASS: uitvoer van LO verandert niet met aanpassing van volume, treble, bass en gain
3. Naar boven duwen is de geluidseffectmodus: uitvoer van LO verandert met aanpassing van volume, treble, bass en gain.
4. Plaats DOCK, GAIN kan niet worden aangepast tot 12dB.

WERKINGEN EN FUNCTIES

1. E17 USB IN—Computer USB-audio-ingang en hoofdtelefoonuitgang
   Inschakelen
   (kort indrukken "power ")

   E17 aansluiten op pc
   (met de meegeleverde USB-kabel)

   Druk op INPUT en selecteer USB, pas aan tot comfortabel volume
   (wij raden aan het volume onder 20 aan te passen; bedieningsstappen zie stap 4)

   Aansluiten op hoofdtelefoon
   (3,5 mm hoofdtelefoonaansluiting aan de bovenkant)

   Start de audiottoepassing op de pc

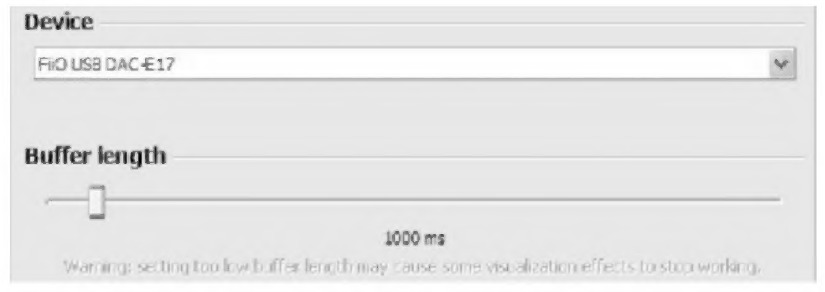

   (Let op: elke eerder geopende audiottoepassing kan zijn geluid verliezen na het aansluiten van de E17 op de pc, sluit deze en open hem opnieuw. Zie de onderstaande afbeelding Selecteer FiiO USB DAC-E17 in het menu van het uitvoerapparaat) *

Windows:

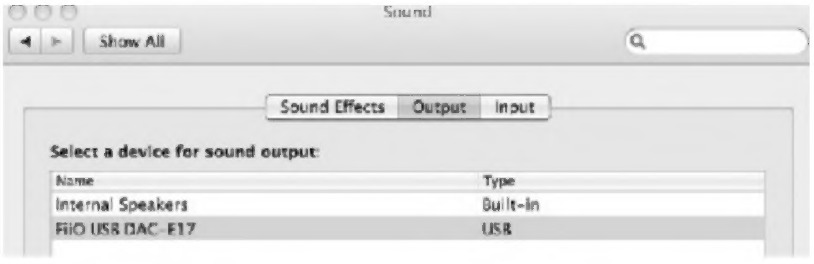

Mac os: Systeemvoorkeuren-Geluid-Uitvoer selecteer "FiiO USB DAC-E17"

2. E17 AUX IN-- hoofdtelefoonversterkeruitgang
   Inschakelen
   (kort indrukken"power")

   Line-in audiobron aansluiten op AUX-aansluiting
   3,5 mm bijpassende audiokabel gebruiken

   Druk op INPUT en selecteer AUX, pas aan tot comfortabel volume
   (wij raden aan het volume onder 20 aan te passen; bedieningsstappen zie stap 4)

   Aansluiten op hoofdtelefoon
   (3,5 mm hoofdtelefoonaansluiting aan de bovenkant)
3. E17 coaxiale/optische ingang--dvd- of blue-ray-spelers aansluiten
   Inschakelen
   (kort indrukken "power ")

   E17 aansluiten op digitale speler
   (met behulp van een bijpassende adapter)

   Druk op INPUT en selecteer COX/OPT, pas aan tot comfortabel volume
   (wij raden aan het volume onder 20 aan te passen; bedieningsstappen zie stap 4)

   Aansluiten op hoofdtelefoon
   (3,5 mm hoofdtelefoonaansluiting aan de bovenkant)
4. E17 INSTELLING--TREBLE, BASS, BALANCE, GAIN, USB CHARGE, SLEEP, VOLUME
   Inschakelen
   (kort indrukken "power ")

   MENU
   (kort indrukken)

   Het menu kiezen
   (met "+" ' -"knop)

   Terug/Afsluiten
   (kort indrukken "EXIT")

Opladen en instructies:
De E17 heeft ongeveer 200 minuten nodig om volledig op te laden (uitschakelen via de USB-poort van de computer). De totale gebruiksduur is ongeveer 15 uur als deze volledig is opgeladen. (onder laboratoriumtestomgeving, alleen ter referentie)

Werking en oplaadaanduiding:

indicator	Betekenis	Opladen	Batterij vol
	of het opladen werkt of niet	USB CHG = AAN weergeven USB CHG = UIT verdwijnt	USB CHG = AAN weergeven USB CHG = UIT verdwijnt
Batterijvermogensignaal	wanneer er een lege batterij wordt weergegeven, tijdig opladen	voortgangsbalk van batterijvermogen	volledig opgeladen wanneer het signaal stopt met knipperen

Speciaal vermeld:

• FiiO heeft de uiteindelijke interpretatie van deze instructies. Als er een discrepantie wordt gevonden tussen de handleiding en het product, raadpleeg dan het daadwerkelijke product.
• FiiO behoudt zich het recht voor om de technische specificaties zonder voorafgaande kennisgeving te wijzigen.
• FiiO behoudt zich het recht voor om deze instructies zonder voorafgaande kennisgeving te wijzigen.
• De fabrikant behoudt zich het recht voor om de technische specificaties zonder voorafgaande kennisgeving te wijzigen.

Contact:
FiiO Electronic Technology Ltd.
Tel: 020-62679040
Fax: 020-62679042
Address: 2/F, F Building, Hougang Industrial Zone, Shigang Village, Huangshi West Road, Baiyun District, Guangzhou, China.
Postcode: 510430
Web: http:// www.fiio.com.cn
Als de E17 niet normaal werkt of er twijfels zijn,
Log in op (http://www.fiio.com.cn/support/) en plaats een bericht voor advies of stuur rechtstreeks een e-mail naar market@fiio.com.cn.
