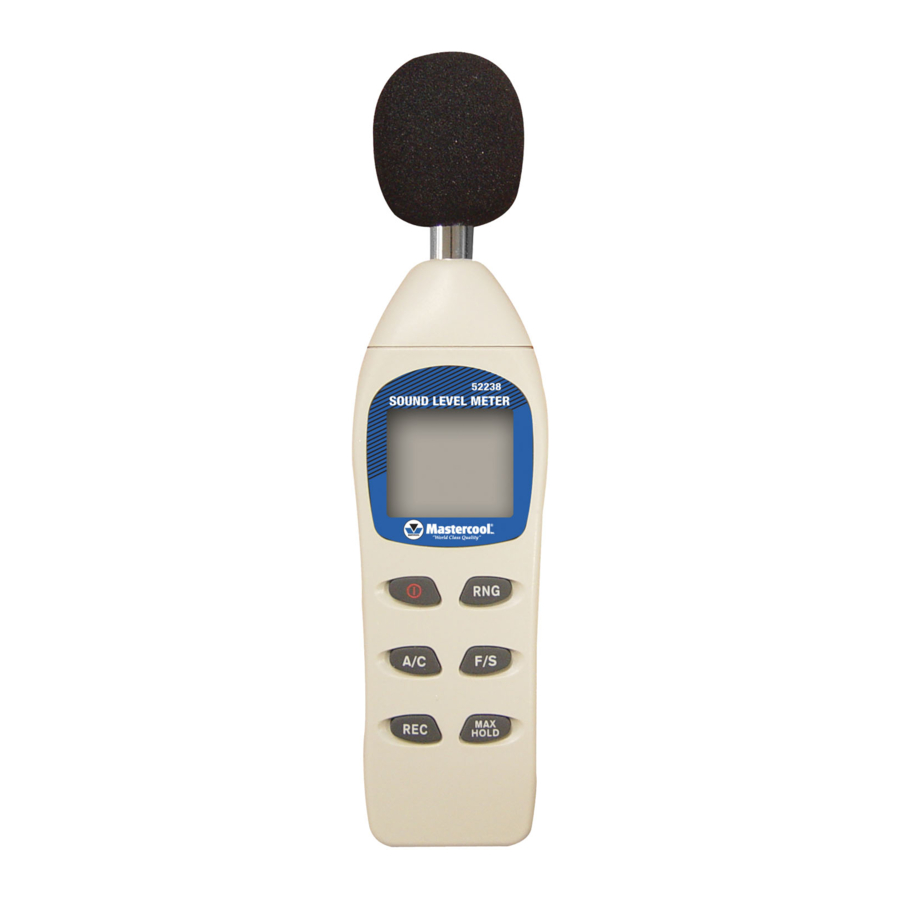

MasterCool 52238 - Handleiding digitale geluidsniveaumeter

INLEIDING

Deze geluidsniveaumeter biedt automatische of handmatige bereikinstelling, 4 meetbereiken van 40 tot 130 dB, en beschikt over een resolutie van 0,1 dB. De meter stelt u in staat om te kiezen tussen snelle en langzame responstijden, evenals A- en C-weging. Een maximale vasthoudfunctie is aanwezig. Aansluitingen op de meter bieden AC analoge uitvoer.

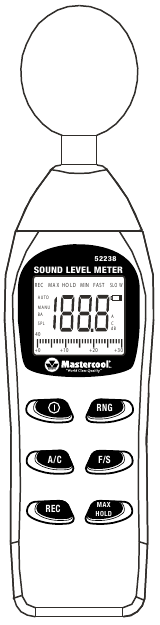

BESCHRIJVING VAN DE KNOPPEN

: Schakel de meter in of uit

RNG: Auto Range/Manual range (Automatisch bereik/Handmatig bereik)

REC: Record Maximum and Minimum (Maximale en minimale) sound level measurement (geluidsniveaumeting)

A/C: A weighting (A-weging) and C weighting (C-weging)

F/S: Response (Reactie)

MAX HOLD: Freeze Maximum (Maximale) sound level reading (geluidsniveau aflezing)

GELUIDSNIVEAUS METEN

Geluidsniveaus worden zowel digitaal als in een staafdiagram weergegeven. Het digitale display wordt elke 160ms bijgewerkt, terwijl het staafdiagram elke 40ms wordt bijgewerkt.

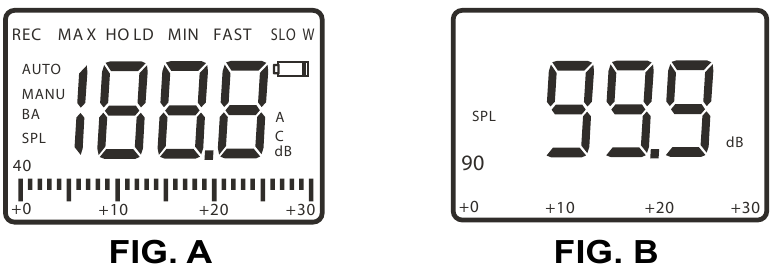

Druk op de -toets om de meter in te schakelen. De eenheid zal eerst de volledige LCD en "188.8" (zie Fig. A) weergeven en vervolgens aftellen van 99.9 naar nul (zie Fig. B). De meter zal nu beginnen met het meten van de huidige geluidsniveaus. SPL (Sound Pressure Levels) (Geluidsdrukniveaus) verschijnt aan de linkerkant; "A'', "dB" aan de rechterkant van de LCD. Richt de microfoon op de bron van het te meten geluid.

DE REACTIETIJD SELECTEREN

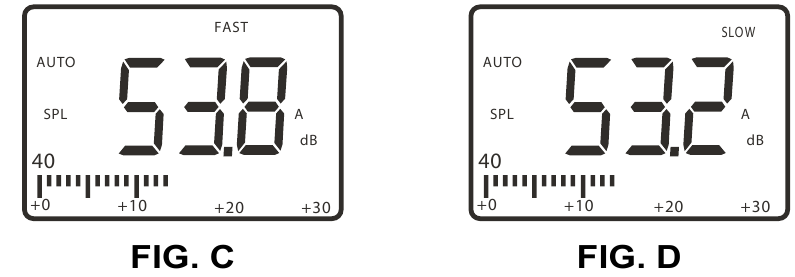

U kunt een snelle of langzame reactietijd selecteren om te voldoen aan verschillende toepassingen en normen. De meeste OSHA-gerelateerde tests worden bijvoorbeeld uitgevoerd met behulp van een langzame reactietijd en A-weging. Wanneer u de meter inschakelt, staat deze in de snelle reactiemodus (zie Fig. C). Druk op de F/S-toets om te schakelen tussen snelle en langzame reactie. Een klein pictogram, FAST (SNEL) of SLOW (LANGZAAM), wordt boven aan de LCD weergegeven om de huidige modus aan te geven (zie Fig. D).

A- EN C-WEGING SELECTEREN

Wanneer u de meter inschakelt, staat deze in de A-wegingsmodus. A-weging stelt de meter in staat om op dezelfde manier te reageren als het menselijk oor, dat de amplitude over het frequentiespectrum verhoogt en verlaagt. Toepassingen voor A-weging omvatten OSHA-regelgevingstests, milieumetingen, werkplekontwerp en wetshandhaving.

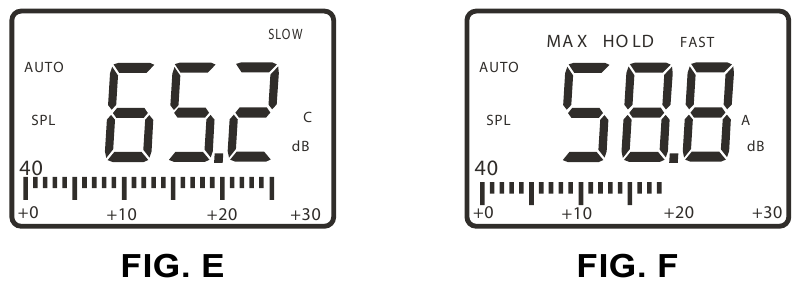

C-weging is geschikt voor vlakke reactiemetingen zonder verhoging of verlaging van de amplitude over het frequentiespectrum. Toepassingen voor C-weging omvatten de geluidsniveauanalyse van motoren en machines. Druk op de A/C-toets om te kiezen tussen A- en C-weging. Een klein A- of C-pictogram wordt aan de rechterkant van de LCD weergegeven om de huidige modus aan te geven (zie Fig. E).

DE MAXIMALE GELUIDSNIVEAUAFLEZING VASTZETTEN

1. Druk op de -toets om de meter in te schakelen.
2. Druk tijdens het meten van geluidsniveaus op de MAX HOLD-toets om de maximale aflezing vast te zetten. MAX HOLD wordt weergegeven (zie Fig. F). De LCD blijft ongewijzigd totdat een hogere aflezing wordt gedetecteerd. Merk op dat het staafdiagram de huidige aflezing blijft registreren.
3. Druk nogmaals op de MAX HOLD-toets om de maximale vasthoudmodus te verlaten.

MAXIMALE EN MINIMALE METINGEN OPNEMEN

1. Druk op de toets om de meter in te schakelen.

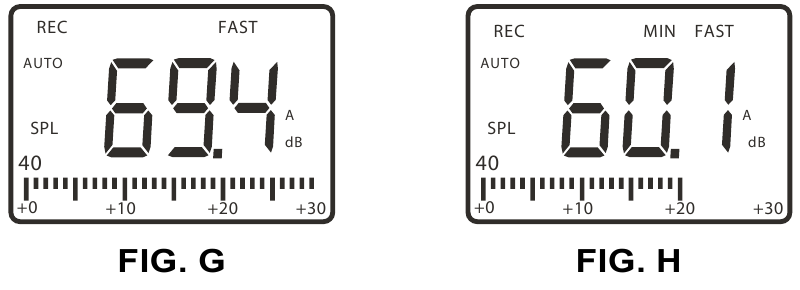

2. Druk op de REC-toets. Het REC-pictogram wordt in de linkerbovenhoek van de LCD weergegeven (zie Fig. G). De meter begint met het volgen van de maximale en minimale geluidsniveaumetingen.
3. Druk nogmaals op de REC-toets. Het MIN-pictogram verschijnt in het midden bovenaan de LCD (zie Fig. H) en de minimale geluidsniveaumeting wordt weergegeven. De eenheid neemt op dit moment niet op, maar het staafdiagram blijft de huidige aflezing weergeven.
4. Druk nogmaals op de REC-toets. MAX verschijnt op de LCD bij "REC" en de maximale geluidsniveaumeting wordt weergegeven. De eenheid neemt op dit moment niet op, maar het staafdiagram blijft de huidige aflezing weergeven.
5. Druk nogmaals op de REC-toets om de opname te hervatten en herhaal het proces.
6. Houd de REC-toets ingedrukt totdat de REC-indicator verdwijnt om de opnamemodus te verlaten.

AUTOMATISCHE EN HANDMATIGE BEREIKINSTELLING SELECTEREN

De meter beschikt over 4 meetbereiken in stappen van 10 dB: 40~70dB, 60~90dB, 80dB~110dB, 100dB~130dB. De meter bevindt zich in de automatische bereikmodus wanneer deze wordt ingeschakeld en een kleine AUTO wordt aan de linkerkant van de LCD weergegeven. In deze modus past de meter het meetbereik automatisch aan voor nauwkeurigheid. Het getal van twee cijfers links van het staafdiagram toont het laagste punt van het huidige bereik.
De meter neemt sneller metingen in de handmatige modus, omdat de eenheid niet eerst het bereik hoeft vast te stellen voordat de meting wordt weergegeven. Dit is handig wanneer u het meetbereik van tevoren kent.

Het bereik handmatig aanpassen:

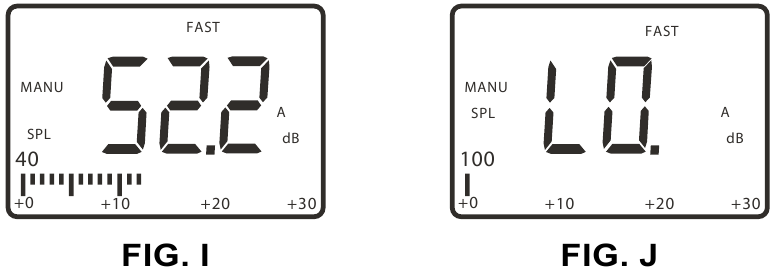

1. Druk tijdens het meten van geluidsniveaus op de RNG-toets om het meetbereik naar behoefte aan te passen. MANU verschijnt op de LCD (zie Fig. I). Merk op dat de getallen van twee cijfers links van het staafdiagram veranderen om de onderkant van het nieuw geselecteerde bereik weer te geven.
2. Druk op de RNG-toets om terug te keren naar de automatische bereikinstelling. Als de meter in de handmatige bereikinstelling werkt en "LO" wordt weergegeven (zie Fig. J), is het geluid te laag. Als "HI" wordt weergegeven, is het geluid te luid. In beide gevallen moet u het meetbereik aanpassen, anders zijn uw metingen onnauwkeurig.

AUTOMATISCHE UITSCHAKELING

De meter wordt na 20 minuten automatisch uitgeschakeld om de batterij te sparen. Om deze functie te overschrijven:

1. Zorg ervoor dat de eenheid is uitgeschakeld.
2. Druk tegelijkertijd op de - en MAX HOLD-toetsen.
3. Wanneer het volledige display verschijnt, laat u de -knop los, wanneer het "Π"-pictogram op de LCD verschijnt, laat u de MAX HOLD-toets los, "Π" wordt vervangen door het volledige display (zie Fig. K).
4. De meter blijft ingeschakeld totdat de -toets opnieuw wordt ingedrukt. De automatische uitschakelfunctie wordt de volgende keer dat de meter wordt ingeschakeld hervat.

DE BATTERIJ VERVANGEN

Wanneer het ""-pictogram verschijnt, is de 9V-batterij tot een kritiek laag spanningsniveau gedaald en moet deze worden vervangen. Gebruik een schroevendraaier om de achterklep van het batterijcompartiment los te schroeven (zie Fig. L). Plaats een nieuwe 9V-batterij en schroef de klep terug.

CE-CERTIFICERING

De meter voldoet aan de volgende normen:
EN 50081-1/1992: EN 55022
EN 50082-1/1997: (EN 61000-4-2/-3/-8,ENV 50204)
De meter voldoet aan de essentiële beschermingseisen van Richtlijn 89/336/EEG van de Raad betreffende de onderlinge aanpassing van de wetgevingen der lidstaten inzake elektromagnetische compatibiliteit.

USA: PH (973) 252-9119
BELGIUM: TEL. + 32 (0) 3 777 28 48
www.mastercool.com
