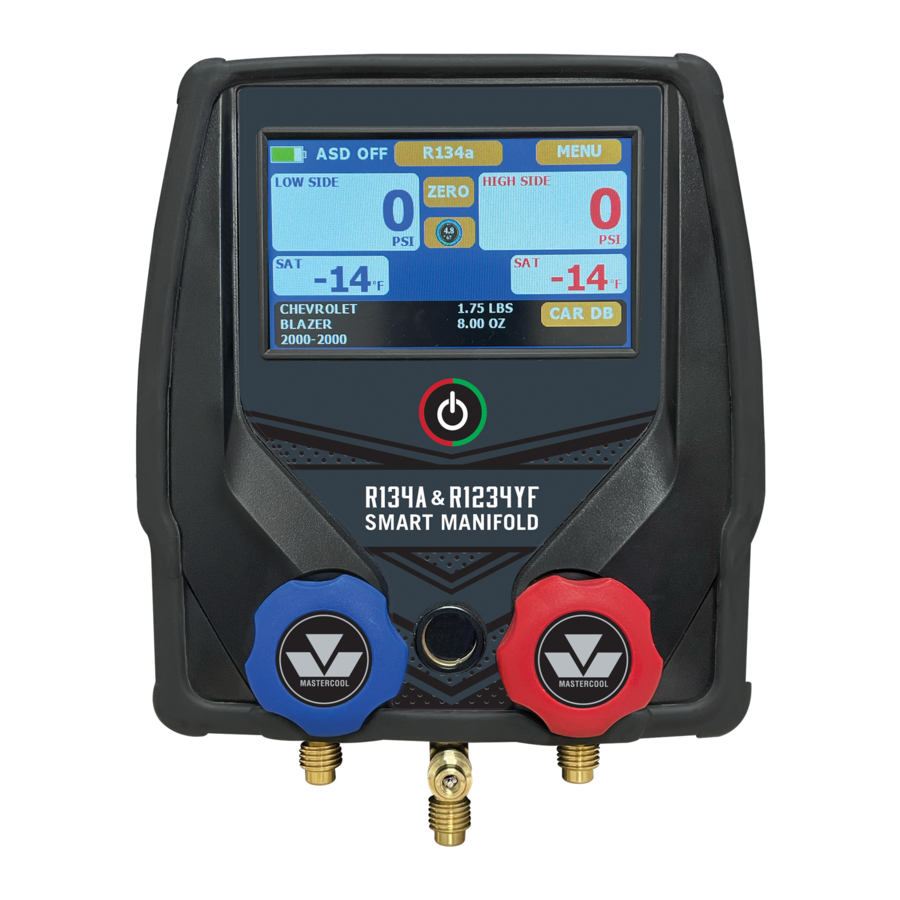

MasterCool R134A, R1234YF Handleiding

APPARAAT AAN/UIT

1. Om het apparaat aan te zetten, drukt u op de aan/uit-knop *.
2. Om het apparaat uit te zetten, houdt u de aan/uit-knop 3 seconden ingedrukt.

OPMERKING: Als het verdeelstuk in de slaapstand staat, tikt u op het scherm om het te activeren.
* Wanneer u het verdeelstuk inschakelt, verschijnt er eerst een welkomstscherm met de software- en databaseversie.

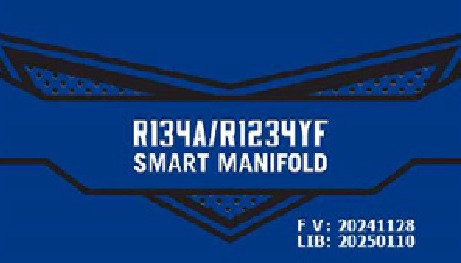

WELKOMSTSCHERM

FV: firmwareversie
LIB: versie voertuiggegevens

INITIËLE INSTELLINGEN

• ASD ON (AUTO SHUT DOWN): Schakelt het scherm uit en gaat na 5 minuten in de slaapstand, het verdeelstuk wordt na 30 minuten uitgeschakeld
• R134a is het initiële koelmiddel
• Er worden geen voertuiggegevens op het scherm weergegeven, het toont het laatst geselecteerde voertuig na het starten van het gebruik van het verdeelstuk. Als het koelmiddel wordt vervangen, worden de vorige voertuiggegevens niet weergegeven.

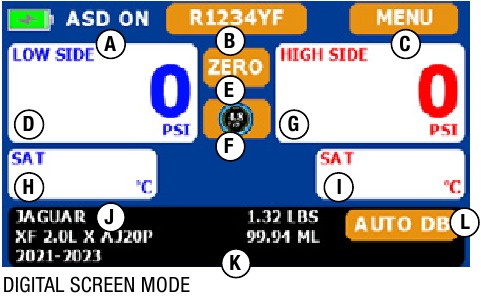

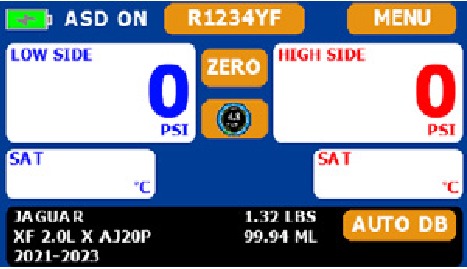

HOOFDSCHERM

1. ASD: Automatische uitschakelfunctie (AAN of UIT)
2. Koelmiddelknop: Kies het koelmiddel (R134a of R1234yf)
3. MENU Button: Unit, kalibratie, update en andere functie-instellingen
4. LAGE DRUKZIJDE WEERGAVE
5. ZERO Button: Compenseer de 0 psi-druk wanneer u zich op een andere hoogte bevindt
6. ANALOG/DIGITAL Button: Verander de druk naar analoog of digitaal type
7. HOGE DRUKZIJDE WEERGAVE
8. VERZADIGDE TEMPERATUUR LAGE DRUKZIJDE
9. VERZADIGDE TEMPERATUUR HOGE DRUKZIJDE
10. VOERTUIGMODEL
11. VOERTUIGCAPACITEIT
12. AUTO DB Button: Kies het voertuig, model en jaar met de capaciteitinformatie van het koelmiddel onder het scherm.

KNOPFUNCTIES

(B) REFRIGERANT Button: Selecteer om te schakelen tussen koelmiddelen: R134A of R1234YF

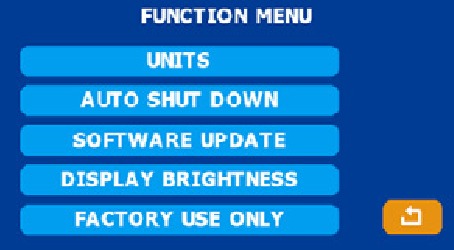

(C) MENU Button: Nadat u de menuknop hebt geselecteerd, kunt u op elk moment terugkeren naar het hoofdscherm door de terugpijl te selecteren.

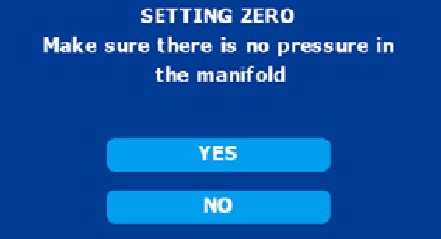

(E) ZERO Button: Compenseer de 0 psi-druk wanneer u zich op een andere hoogte bevindt

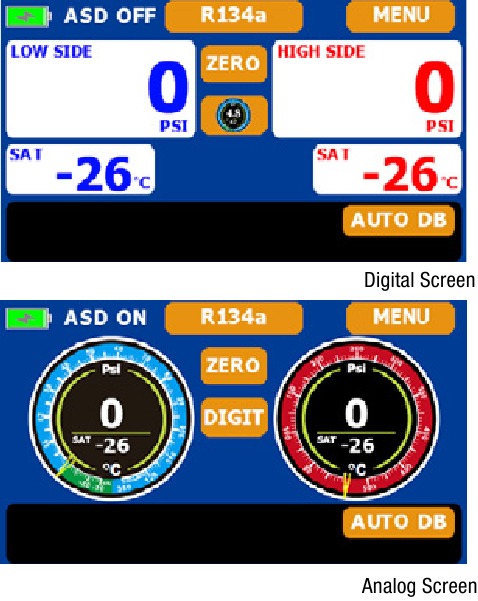

(F) ANALOG /DIGITAL Button: Verander de drukweergave naar analoge of digitale indeling

(M) AUTO DB Button: Toegang tot de database met voertuigkoelmiddelcapaciteit

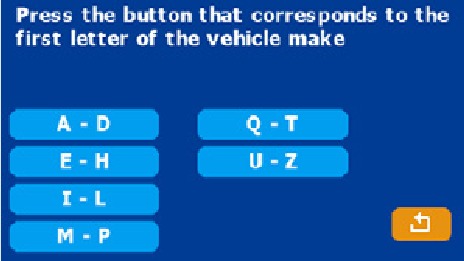

• Selecteer de eerste letter van het voertuigmerk en druk op OK
  A-D: De eerste letter van het merk is A, B, C, D
  E-H: De eerste letter van het merk is E, F, G, H
  I-L: De eerste letter van het merk is I, J, K, L
  M-P: De eerste letter van het merk is M, N, O, P
  Q-T: De eerste letter van het merk is Q, R, S, T
  U-Z: De eerste letter van het merk is U, V, W, X, Y, Z
• Kies bijvoorbeeld de sectie I~L

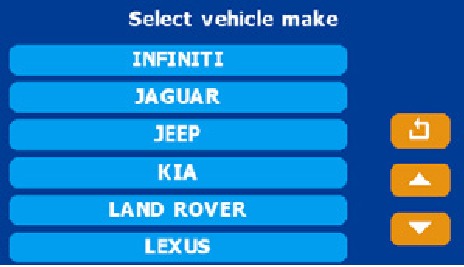

• Gebruik de knop omhoog en omlaag om door de verschillende voertuigmerken te bladeren
• Druk op de terugknop om naar het vorige scherm te gaan

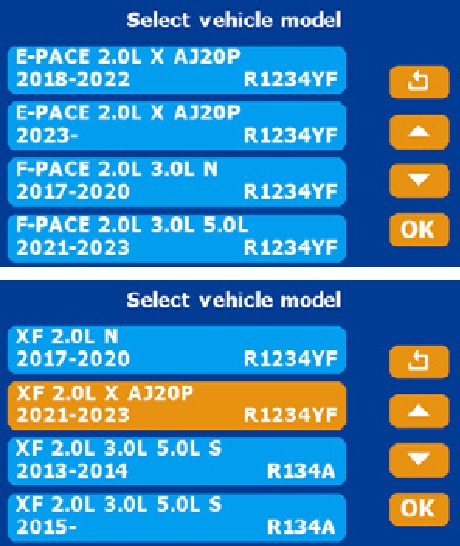

• Nadat u het merk hebt geselecteerd, kiest u het voertuigmodel

• Gebruik de pijlen omhoog en omlaag om naar de volgende lijst met modellen of de vorige lijst met modellen te gaan
• Selecteer het model om te markeren
• Druk op OK om het model, het jaar en het koelmiddel te selecteren en ga vervolgens naar het startscherm

• OPMERKING: Het koelmiddel verandert in het koelmiddel dat dit model gebruikt nadat u het voertuig hebt gewijzigd.
• De geselecteerde voertuiggegevens blijven actief totdat u een ander voertuig of koelmiddel kiest.

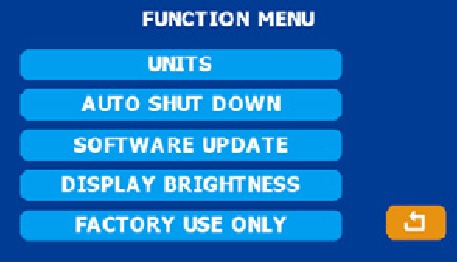

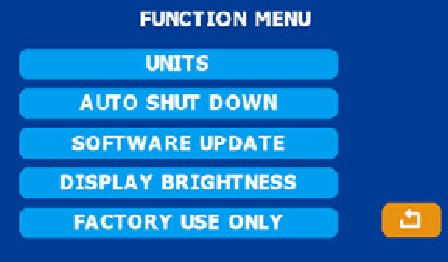

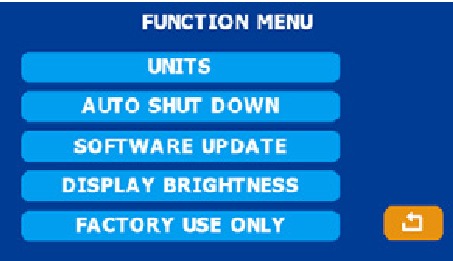

MENUFUNCTIES

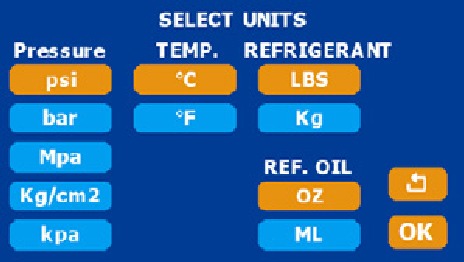

UNITS Button

• Selecteer de unit-knop en druk op OK. Druk op de terugknop om terug te gaan naar de vorige sectie.

• Druk om selecties te markeren, druk op OK als u klaar bent. Druk op de terugknop om terug te gaan naar de vorige sectie.

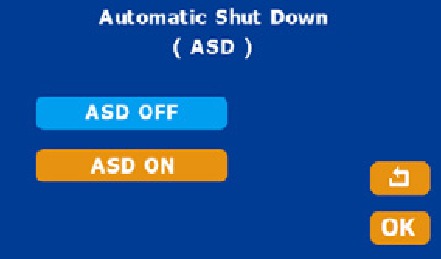

AUTOMATIC SHUT DOWN Button

• Selecteer de automatische uitschakelknop en druk op OK. Druk op de terugknop om terug te gaan naar de vorige sectie.

• Kies de AAN- of UIT-knop (de kleur verandert na selectie) en keer terug naar het hoofdscherm

  OPMERKING:
  ASD ON: Na 5 minuten gaat het apparaat in de slaapstand (het scherm wordt uitgeschakeld), na 30 minuten wordt het apparaat uitgeschakeld.
  ASD OFF: Het verdeelstuk wordt niet automatisch uitgeschakeld.

SOFTWARE UPDATE Button

• Een geautoriseerd bestand van de fabriek is vereist als er een softwarestoring optreedt of een update van de database nodig is.

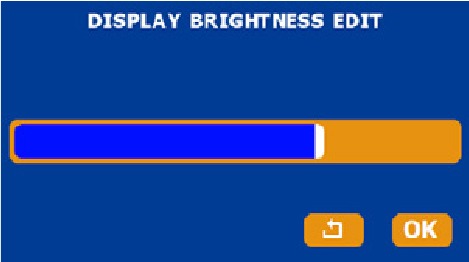

DISPLAY BRIGHTNESS Button

• Selecteer de knop voor het verlagen van de schermhelderheid en druk op OK. Druk op de terugknop om terug te gaan naar de vorige sectie.

• Pas de helderheid van het scherm aan door de balk te verschuiven


FACTORY USE ONLY Button

• Niet aanraken, uitsluitend voor fabrieksgarantiedoeleinden.

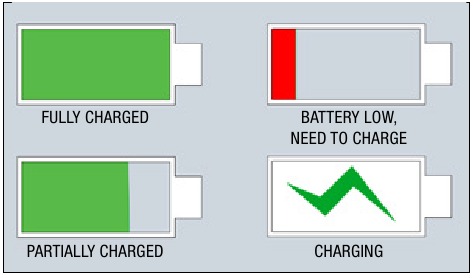

BATTERIJ OPLADEN

Gebruik een USB-C-kabel om de batterij van het verdeelstuk op te laden.

• Veiligheidsbril dragen/Handschoenen dragen

• Als de batterij-indicator rood is, laad het verdeelstuk dan op voor gebruik.
• Bewaar het verdeelstuk op een droge plaats. Zorg ervoor dat er geen vocht in het apparaat komt.

• Uw digitale verdeelstuk is ontworpen om de schadelijke effecten van Electric Static Discharge ESD te elimineren. Als het apparaat wordt verstoord door ESD, kan dit de weergave beïnvloeden en kan het apparaat opnieuw worden opgestart.

Dit product kan u blootstellen aan chemicaliën, waaronder di(2-ethylhexyl)ftalaat, lood en loodverbindingen, waarvan bekend is dat ze in de staat Californië kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Ga voor meer informatie naar www.P65Warnings.ca.gov

Neem voor onderdelen of service contact op met de serviceafdeling: 1-888-825-6989
