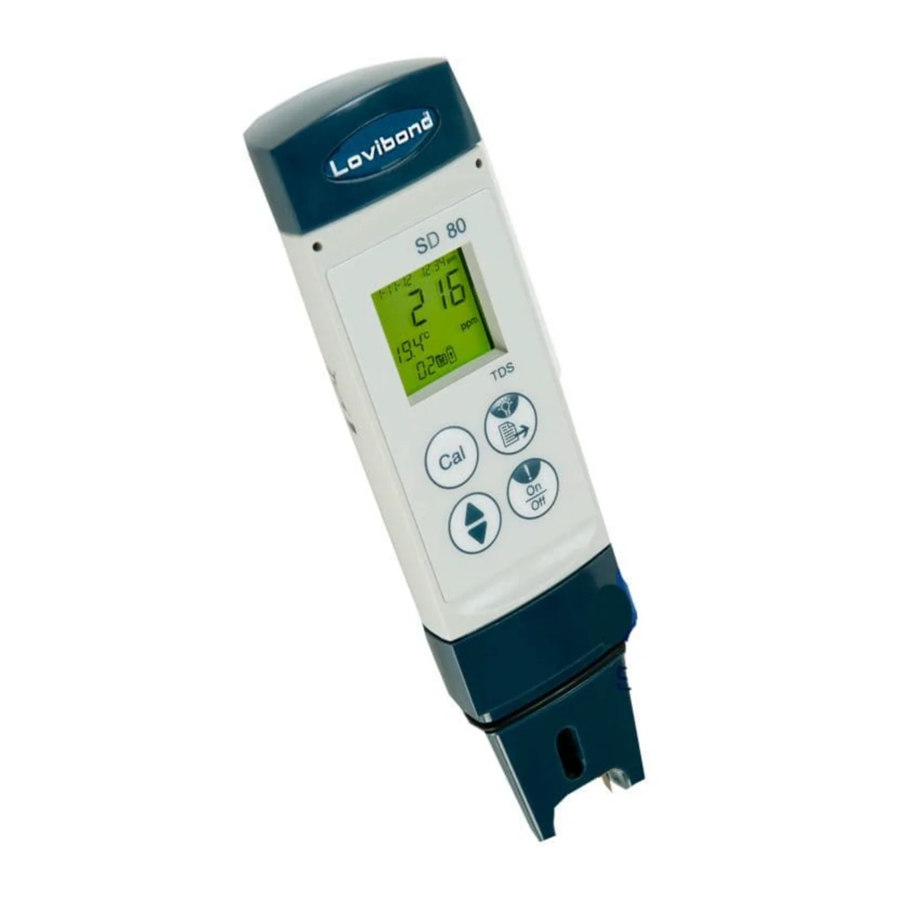

Lovibond SD 80 - Tester Handleiding
- 1 Aan/Uit functie GB
- 2 Meting
- 3 Kalibratie
- 4 Opgeslagen gegevens bekijken
- 5 Opgeslagen gegevens verwijderen
- 6 Selectie van TDS-factor
- 7 Type weergave van datum en tijd
- 8 Datum en tijd aanpassen
- 9 De temperatuureenheid aanpassen
- 10 Elektroden vervangen
- 11 Batterij vervangen
- 12 Foutmeldingen en procedure
- 13 Specificaties
- 14 Accessoires
- 15 Garantie
- 16 Download handleiding
- 17 In andere talen
Aan/Uit functie GB
Kort indrukken
Als! verschijnt, deactiveer met
Automatische uitschakeling na 8 min. van inactiviteit
Houd 3 sec. ingedrukt om het apparaat uit te schakelen
Display verlichting aan/uit
Meting
Houd het apparaat zonder beschermkap in het te meten monsterwater, zodat het apparaat niet hoger dan de afdichtring in het monsterwater is ondergedompeld.
De meting wordt weergegeven.
Kort indrukken! om de meting te bevriezen/vrij te geven
Houd 3 sec. ingedrukt om de meting op te slaan
De opslaglocatie (bijv. 01) verschijnt in het display terwijl de knop wordt ingedrukt
Kalibratie
De elektrode moet na elke meting/kalibratie met gedestilleerd water worden afgespoeld. Herkalibreer indien nodig. Als de temperatuur buiten het meetbereik ligt, verschijnt 'ERR'. Het meetapparaat keert automatisch terug naar de meetmodus. Wanneer de uitlezing van de standaard meer dan 30% buiten het standaard bufferbereik ligt, verschijnt 'ERR'.
Autom. herkenning van
beperkt tot: 100999 ppm;
beperkt tot 1 - 10 ppt.
Trek de beschermkap eraf, schakel het apparaat in, spoel de elektrode af met gedestilleerd water en dompel hem vervolgens onder in de kalibratie
oplossing.
Druk 3 sec. op Cal.
CAL knippert in het display
De waarde kan als volgt worden aangepast:
Houd (+) ingedrukt om te verhogen, of met
verhogen
Druk op (-) om te verlagen
Opslaan en sluiten van de kalibratie
Het apparaat springt terug naar de displaymodus
Verwijder de beschermkap, schakel het apparaat in, spoel de elektrode af met gedestilleerd water en dompel hem vervolgens onder in de kalibratie
oplossing.
Druk 3 sec. op Cal.
CAL knippert in het display
De waarde kan als volgt worden aangepast:
Houd (+) ingedrukt om te verhogen, of met
verhogen
Druk op (-) om te verlagen
Opslaan en sluiten van de kalibratie
Het apparaat springt terug naar de displaymodus
toont het type kalibratie in het display.
Opgeslagen gegevens bekijken
Inschakelen
Druk 3 sec. op.
De laatste opslaglocatie knippert
Bevestigen
De laatste opslaglocatie wordt getoond
Schakelen tussen opslaglocaties
Om te sluiten
Opgeslagen gegevens verwijderen
Bekijk de opgeslagen waarden (zie 4.)
Druk 3 sec. op.
CLEAR knippert
Bevestig het verwijderen van waarden
Alle waarden worden verwijderd
Proces sluit automatisch
Selectie van TDS-factor
Inschakelen
Druk 3 sec. op.
Druk 1 x
Aangepaste TDS-factor knippert
Bevestigen
Selectie van TDS-factor
(0.7 of 0.5)
Opslaan en sluiten
Type weergave van datum en tijd
Inschakelen
Druk 3 sec. op.
Druk 4 x
Datum verschijnt
Bevestigen
Kies tussen 12-uurs klok (AM/PM) en 24-uurs klok
Opslaan en sluiten
Datum en tijd aanpassen
Inschakelen
Het type weergave moet vooraf worden geselecteerd (zie 7.) Druk 3 sec. op.
Druk 2 x
Tijd knippert
Bevestigen
Minuten kunnen worden aangepast.
Om te verhogen
Om te verlagen
Opslaan en overschakelen naar uren
Om te verhogen
Om te verlagen
Opslaan en overschakelen naar jaar
Om te verhogen
Om te verlagen
Opslaan en overschakelen naar maand/dag
Om te verhogen
Om te verlagen
Opslaan en sluiten
De temperatuureenheid aanpassen
Inschakelen
Druk 3 sec. op.
Druk 3 x
Temperatuureenheid knippert
Bevestigen
Selectie van temperatuureenheid (°F/°C)
Opslaan en sluiten

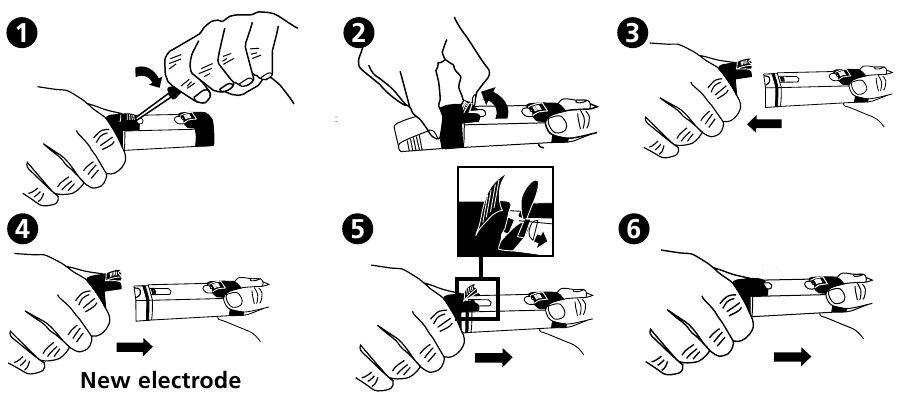

Elektroden vervangen

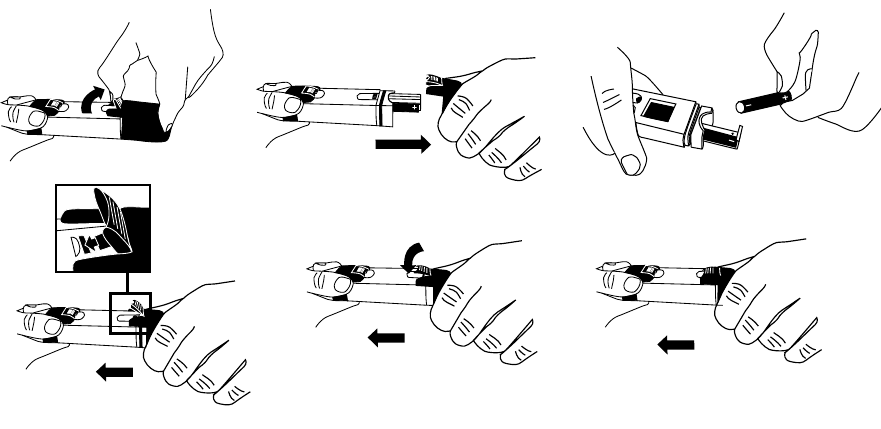

Batterij vervangen
Foutmeldingen en procedure
| Omschrijving | Meetbereik | Procedure |
| Err 1 Elektrode niet geïnstalleerd of defect | Thermistor: 0.5~100 kΩ | Installeer de elektrode of vervang deze |
| Err 2 niet gebruikt | ||
| Err 3 Temperatuur buiten het meetbereik | 0~60°C | Breng de oplossing op een temperatuur binnen het meetbereik |
| Err 4 niet gebruikt | ||
| Err 5 Gekalibreerde offset buiten het meetbereik | 70 -130% (vergelijk met de standaardwaarde) | Kalibreer de elektrode opnieuw, vervang deze of gebruik de standaardwaarde (verwijder de batterijen) |
| Err 6 Geleidbaarheid buiten het meetbereik | < 10.00 ppt | Gebruik een andere oplossing |
Specificaties
- Werkbereik: 0-60°C, <10.00 ppt
- Automatische poolwisseling tussen ppm en ppt. ppm: 0~999 ppm; ppt: 1,00~10,00 ppt
- Tot 2-punts kalibratie voor handmatige modus. +/-50% instelbare waarde
- TDS-resolutie: 1ppm (<= 999 ppm) en 0.01 ppt (1.00 - 10.00 ppt); Nauwkeurigheid: ±3% FS
- Temperatuurresolutie: 0.1°C; Nauwkeurigheid: ±1°C, optioneel °C/°F systeem
- Optionele TDS-factor, 442:0.7, NaCl: 0.5
- Weergave van tijd en datum met 25 opslaglocaties (niet permanent)
- 22x22 mm LCD-scherm met geelbruine achtergrondverlichting
- 2 x AAA batterijen 1.5 V
- Automatische uitschakeling om de batterij te sparen (bij 8 min. inactiviteit)
- Batterijcapaciteit > 100 uur bij continu gebruik (zonder displayverlichting)
Indicator voor lage batterijspanning in het display
Accessoires
| 1950026 | AAA-batterijen in 4-pack (2 batterijen vereist) |
| 19 48 22 | Reserve-elektrode |
| 38 48 01 | Meetbeker, 100 ml |
| 19 48 10-16 | Plastic doos |
| 46 76 42 | Geleidbaarheid (1413 µS) en TDS (998 ppm) aanpassingsoplossing 100 ml |
| 46 76 43 | Geleidbaarheid (12.89 mS) en TDS (9.02 ppth) aanpassingsoplossing 100 ml |
Garantie
De garantie voor de SD 80 is geldig voor een periode van 2 jaar vanaf de aankoopdatum; de garantie voor de elektrode is 12 maanden. Dit dekt geen schade als gevolg van onjuiste behandeling of op basis van mechanische schade.
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Lovibond SD 80 - Tester Handleiding
