Britax DUALFIX i-SIZE - Handleiding autostoel

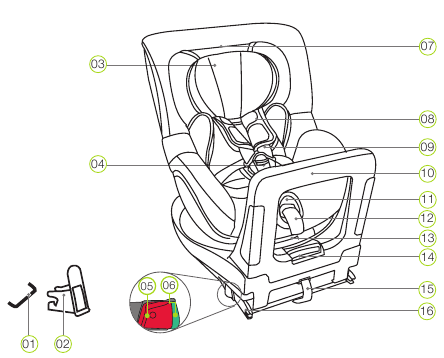

PRODUCTOVERZICHT

Wij zijn blij dat u voor onze DUALFIX i-SIZE hebt gekozen om uw kind veilig door een nieuwe fase van zijn of haar leven te begeleiden.
Om uw kind op de juiste manier te beschermen, moet de DUALFIX i-SIZE altijd worden gebruikt en geïnstalleerd zoals beschreven in deze instructies.

1. ISOFIX-bevestigingspunten (voertuig)
2. ISOFIX-invoerhulpstukken
3. Hoofdsteun
4. Harnasgesp
5. Ontgrendelingsknop
6. Veiligheidsknop
7. Ontgrendelingsknop hoofdsteun
8. Schouderpads

9. Schouderriemen
10. Schokabsorberende stang
11. Verstelknop
12. Verstelriem
13. Kantelverstelling handgreep
14. Verstelhandgreep schokabsorberende stang
15. Stoffen lus
16. ISOFIX-vergrendelingsarmen

17. Compartiment voor bedieningsinstructies
18. Zitschaal
19. Onderste deel van de schaal
20. Rotatieknop
21. Steunpoot
22. Verstelknoppen steunpoot

GOEDKEURING

In deze instructies worden de volgende symbolen gebruikt:

Symbool	Trefwoord	Uitleg
		Risico op ernstig persoonlijk letsel
		Risico op licht persoonlijk letsel
		Risico op materiële schade
	TIP!	Nuttige opmerkingen

De DUALFIX i-SIZE is uitsluitend bedoeld om uw kind in uw voertuig te beveiligen.

*ECE = Europese norm voor veiligheidsuitrusting voor kinderen

Het kinderzitje is ontworpen, getest en goedgekeurd volgens de eisen van de Europese norm voor veiligheidsuitrusting voor kinderen (ECE R 129/01). Het keurmerk "E" (in een cirkel) en het goedkeuringsnummer bevinden zich op het oranje keurmerk (sticker op het kinderzitje).

Deze certifi sering wordt ongeldig als u wijzigingen aanbrengt aan het kinderzitje. Alleen de fabrikant is gemachtigd om wijzigingen aan te brengen aan het kinderzitje. Ongeautoriseerde technische wijzigingen kunnen ertoe leiden dat de beschermende functie van de stoel wordt verminderd of volledig teniet wordt gedaan. Breng geen technische wijzigingen aan aan het kinderzitje.

Gebruik de DUALFIX i-SIZE uitsluitend voor het beveiligen van uw kind in uw voertuig. Het is op geen enkele manier geschikt voor gebruik als zitplaats of speelgoed in huis.

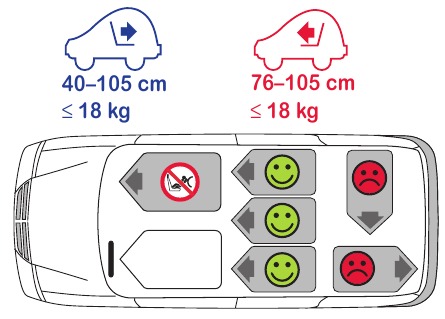

GEBRUIK IN HET VOERTUIG

Neem de instructies voor het gebruik van kinderbeveiligingssystemen in de bedieningsinstructies van uw voertuig in acht. Let er tijdens het gebruik op dat u eventuele beperkingen met betrekking tot airbags in acht neemt.
Raadpleeg de bedieningsinstructies van uw voertuig voor informatie over voertuigstoelen die gecertificeerd zijn voor het gebruik van kinderbeveiligingssystemen volgens ECE R16.
DUALFIX i-SIZE gebruiksmogelijkheden:

BRITAX RÖMER Kinderzitje	Zitpositie in het voertuig met ISOFIX
	i-Size	Geen i-Size
DUALFIX i-SIZE		Zie typelijst

U kunt uw kinderzitje als volgt gebruiken:

(Neem de geldende voorschriften in uw land in acht)

1. Naar voren gericht (in de rijrichting) 76–105 cm/naar achteren gericht (tegen de rijrichting in) 40–105 cm
2. Naar voren gericht (in de rijrichting) 76–105 cm: Als er een passagiersairbag is: Schuif de passagiersstoel ver naar achteren en volg alle relevante aanwijzingen in de bedieningsinstructies van uw voertuig. Naar achteren gericht (tegen de rijrichting in) 40–105 cm: Niet gebruiken op passagiersstoelen met een actieve frontairbag.

HET KIND ERIN ZETTEN/HET KIND ERUIT HALEN

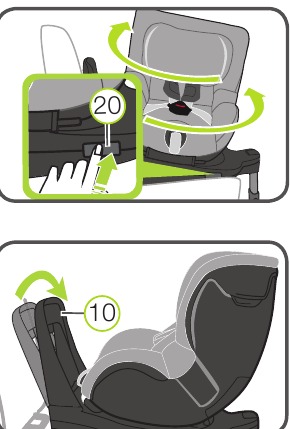

1. Druk op de rotatieknop aan de zijkant van het onderste deel , draai tegelijkertijd de zitschaal 90° naar de voertuigdeur.
2. Nu kunt u uw kind er gemakkelijk in zetten of eruit halen.
3. Zet uw kind vast in de stoel (zie paragraaf GEBRUIK VAN HET KINDERZITJE).
4. Draai de zitschaal weer 90° zodat deze naar voren of naar achteren is gericht, afhankelijk van de leeftijd van uw kind, totdat deze met een klik vastklikt.
5. Zorg ervoor dat beide indicatoren zwart zijn. Als een van de indicatoren rood is, is de zitschaal niet goed vergrendeld.

   Controleer voor elke rit of de roterende zitschaal volledig vergrendeld is en beide indicatoren zwart zijn.

ONDERHOUD

Reinigen
Gebruik uitsluitend originele BRITAX RÖMER-stoelhoezen. De stoelhoes is een integraal onderdeel van het kinderzitje en essentieel voor een probleemloze werking van het systeem. Vervangende stoelhoezen zijn verkrijgbaar bij uw dealer.

• De hoes kan worden verwijderd en gewassen met een mild wasmiddel in de fijne was (30 °C) van de wasmachine. Neem de instructies op het waslabel van de hoes in acht.
• Het baby-inzetstuk kan op dezelfde manier worden gewassen als de hoes. Verwijder alle schuimdelen uit de boven- en onderkant voordat u gaat wassen. Deze mogen niet worden gewassen.
• De schouderstukken kunnen worden verwijderd en gewassen in lauw zeepwater.
• De plastic onderdelen en de gordels kunnen worden gereinigd met zeepwater. Gebruik geen bijtende reinigingsmiddelen (zoals oplosmiddelen).

Onderhoud van de gordelgesp
Om de veiligheid van uw kind te garanderen, is het absoluut noodzakelijk dat de gordelgesp correct blijft functioneren. Storingen aan de gordelgesp worden meestal veroorzaakt door ophoping van vuil of door externe objecten:

• Wanneer u op de rode ontgrendelingsknop drukt, duurt het lang voordat de gesptongen 29 worden uitgeworpen.
• De gesptongen grijpen niet meer aan (d.w.z. wanneer u ze probeert in te drukken, springen ze er weer uit).
• De gesptongen grijpen aan zonder een hoorbare klik.
• De gesptongen zijn moeilijk in te drukken (u voelt een bepaalde weerstand).
• De gordelgesp gaat alleen open als er extreme kracht wordt uitgeoefend.

Oplossing: Reinig de gordelgesp zodat deze weer probleemloos functioneert:

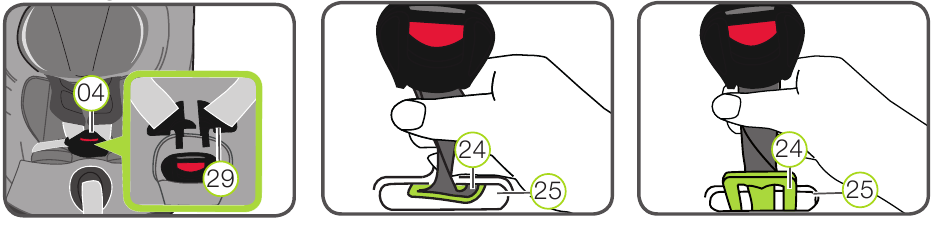

De gordelgesp reinigen

1. Verwijder de hoes van het oppervlak van de stoel zoals hieronder beschreven onder "De hoes verwijderen".
2. Draai de kruisgordel met de metalen plaat die de gordelgesp in de stoelschaal houdt 90° in de lengterichting.
3. Schuif de metalen plaat door de gordelgleuf met de smalle kant naar voren gericht.
4. Laat de gordelgesp minstens een uur weken in warm water met afwasmiddel. Spoel de gesp grondig af en droog hem af.
5. Schuif de metalen plaat volledig in de lengterichting vanaf de voorkant in de sleuf.
6. Draai de kruisgordel met de metalen plaat 90° totdat deze in de gordelgleuf op de stoelschaal haakt, loodrecht op de bewegingsrichting.

   Trek hard aan de gordelgesp om er zeker van te zijn dat deze veilig in de stoelschaal zit.
7. Rijg de gordelgesp door de kruisbeschermer op de hoes en maak vervolgens de klittenbandsluiting en de hoes weer vast.

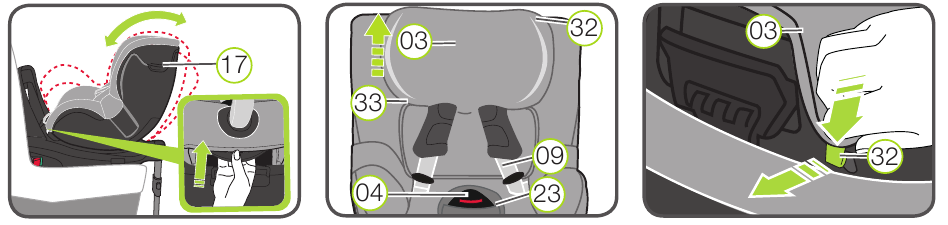

De hoes verwijderen

1. Zet de stoelschaal in de meest platte stand.
2. Maak de schouderbanden los en open de gordelgesp .
3. Schuif de hoofdsteun in de hoogste stand.
4. Maak eerst de rubberen lus los aan de onderkant van de hoofdsteun , gevolgd door de haak aan de bovenkant, en verwijder de hoes.
5. Schuif de hoofdsteun in de laagste stand.
6. Open de drukknopen aan de linker- en rechterkant op de achterkant van de hoes en rijg de schouderbanden door de opening.
7. Open de klittenbandsluiting op de kruisbeschermer .
8. Maak de rubberen lussen en de plastic kaartjes los van het beengedeelte.
9. Maak de elastische naad van de hoes los van de onderkant.
10. Trek de hoes vanaf de onderkant over de verstelknop bij de verstelband, over de gordelgesp en vervolgens over de hoofdsteun bij de opening.

Het kinderzitje mag niet worden gebruikt zonder de stoelhoes.

De hoes opnieuw bevestigen:
Ga in omgekeerde volgorde te werk om de hoes aan te brengen.

De gordels mogen niet gedraaid zijn en moeten correct in de gordelgleuven zijn geplaatst.

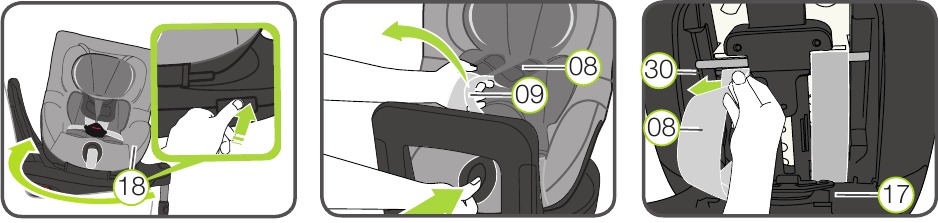

De schouderstukken verwijderen

1. Draai de stoelschaal zodat deze naar achteren is gericht.
2. Maak de schouderbanden zo ver mogelijk los.
3. Open de schouderstukken bij de klittenbandsluitingen aan de zijkant.
4. Open het vak voor de gebruiksaanwijzing .
5. Trek de schouderbanden een beetje uit en haak de onderliggende gordellussen op de schouderstukken los van de plastic flappen van de hoogteverstelling.
6. Trek de schouderstukken naar voren uit de gordelgleuven.

De schouderstukken opnieuw bevestigen:
Volg de stappen voor het verwijderen van de pads in omgekeerde volgorde.

De schouderstukken en de gordels mogen niet gedraaid worden of van plaats worden verwisseld. De schouderbanden moeten zich onder de zwarte afdekband in de schouderstukken bevinden.

VEILIGHEIDSINSTRUCTIES

Neem de tijd om deze instructies zorgvuldig te lezen en bewaar ze altijd in het daarvoor bestemde vak 17 op het kinderzitje. De instructies moeten bij het kinderzitje worden bewaard als dit aan een derde partij wordt doorgegeven.
Om ervoor te zorgen dat de DUALFIX i-SIZE uw kind correct beschermt, moet deze altijd worden geïnstalleerd en gebruikt zoals beschreven in deze instructies. Het is mogelijk dat sommige instellingen van het kinderzitje tot beperkingen leiden bij gebruik in "i-Size" voertuigzitposities.

! Ter bescherming van uw kind:

• Bij een ongeval met een botssnelheid van meer dan 10 km/u kan het kinderzitje beschadigd raken zonder dat de schade direct zichtbaar is. In dit geval moet het kinderzitje worden vervangen. Gelieve het op de juiste manier af te voeren.
• Laat uw kinderzitje in de regel controleren als het beschadigd is (bijv. als het op de grond valt).
• Controleer regelmatig alle belangrijke onderdelen op schade. Zorg ervoor dat alle mechanische onderdelen volledig functioneel zijn.
• Smeer of olie nooit onderdelen van het kinderzitje.
• Laat uw kind nooit zonder toezicht achter in het kinderzitje in het voertuig.
• Laat uw kind alleen aan de trottoirzijde in en uit het voertuig stappen.
• Bescherm het kinderzitje tegen intensief direct zonlicht wanneer het niet in gebruik is. Het kinderzitje kan erg heet worden in direct zonlicht. De huid van kinderen is gevoelig en kan daardoor beschadigd raken.
• Hoe strakker de gordel over het lichaam van uw kind past, hoe beter het beschermd is. Vermijd daarom het aantrekken van dikke kleding onder de gordel.
• Neem regelmatig pauzes tijdens lange reizen om uw kind de gelegenheid te geven om rond te rennen en te spelen.
• Gebruik op de achterbank: Verplaats de voorstoel ver genoeg naar voren om ervoor te zorgen dat de voeten van uw kind de rugleuning van de voorstoel niet kunnen raken (om het risico op letsel te voorkomen).

Ter bescherming van alle inzittenden van het voertuig:
In geval van een noodstop of een ongeval kunnen losse personen of voorwerpen letsel veroorzaken bij andere inzittenden van het voertuig. Controleer altijd of...

• er geen andere dragende contactpunten worden gebruikt dan die in deze instructies zijn gespecificeerd en op het kinderzitje zijn aangegeven.
• de rugleuningen van de voertuigstoelen zijn vergrendeld (bijv. dat een vergrendeling van een opklapbare achterbank is ingeschakeld).
• alle zware of scherpe voorwerpen in het voertuig (bijv. op de hoedenplank) zijn vastgezet.
• alle personen in het voertuig hun veiligheidsgordel hebben vastgemaakt.
• het kinderzitje altijd is vastgezet wanneer het zich in het voertuig bevindt, zelfs als er geen kind wordt vervoerd.

Voor uw bescherming bij het hanteren van het kinderzitje:

• Gebruik het kinderzitje nooit losstaand, zelfs niet om te testen.
• Om schade te voorkomen, dient u ervoor te zorgen dat het kinderzitje niet bekneld raakt tussen harde voorwerpen (autodeur, stoelrails, enz.).
• Bewaar het kinderzitje op een veilige plaats wanneer het niet in gebruik is. Plaats geen zware voorwerpen op de stoel en bewaar hem niet direct naast warmtebronnen of in direct zonlicht.

Ter bescherming van uw voertuig:

• Bepaalde voertuigstoelhoezen van gevoeliger materialen (bijv. velours, leer) kunnen slijtage vertonen bij het gebruik van kinderzitjes. Voor een optimale bescherming van uw voertuigstoelhoezen raden wij u aan de BRITAX RÖMER voertuigstoelbeschermer uit ons assortiment accessoires te gebruiken.

VOORBEREIDENDE WERKZAAMHEDEN

1. Als uw voertuig niet standaard is uitgerust met ISOFIX-invoerhulpmiddelen, klem dan de twee invoerhulpmiddelen , die in de leveringsomvang van de stoel* zijn inbegrepen, met de opening naar boven gericht, aan de twee ISOFIX-bevestigingspunten van uw voertuig.
   TIP! De ISOFIX-bevestigingspunten bevinden zich tussen het oppervlak en de rugleuning van de voertuigstoel.
2. Verplaats de hoofdsteun van de voertuigstoel naar de bovenste stand.

* De invoerhulpmiddelen vergemakkelijken de installatie van het kinderzitje met behulp van de ISOFIX-bevestigingspunten en voorkomen schade aan de voertuigstoelhoezen. Zolang ze niet worden gebruikt, verwijdert u ze en bewaart u ze op een veilige plaats. Voor voertuigen met een opklapbare rugleuning moeten de invoerhulpmiddelen worden verwijderd voordat de rugleuning wordt opgeklapt. Eventuele problemen worden meestal veroorzaakt door vervuiling of externe voorwerpen op de invoerhulpmiddelen en op de haak. Verwijder vervuiling of externe voorwerpen om dergelijke problemen te verhelpen.

INSTALLATIE VAN HET KINDERZITJE

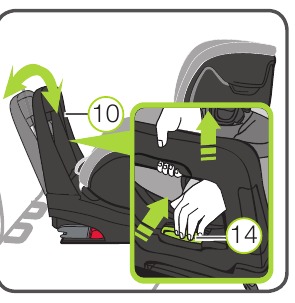

1. DE SCHOKVANGER AFSTELLEN


   1. Plaats het kinderzitje achterstevoren (in de rijrichting) op een voertuigstoel die is goedgekeurd voor gebruik.
   2. Druk met één hand op de verstelgreep op de schokvanger bar en gebruik de andere hand om de schokvanger omhoog te trekken tegelijkertijd totdat deze ontgrendelt.
   3. Pas de hoek van de schokvanger aan de hoek van de rugleuning van uw voertuigstoel, zodat de schokvanger met een klik vastklikt.

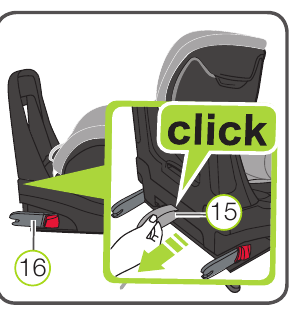

2. DE ISOFIX VOORBEREIDEN


   1. Trek aan de grijze stoffen lus totdat de ISOFIX-vergrendelarmen volledig zijn uitgeschoven.
   2. Druk op de groene veiligheidsknop en de rode ontgrendelknop aan beide zijden van de stoel naar elkaar toe. Dit zorgt ervoor dat beide haken op de ISOFIX-vergrendelarmen open en klaar voor gebruik zijn.

3. DE ISOFIX VASTMAKEN


   1. Plaats de twee ISOFIX-vergrendelarmen direct voor de twee invoerhulpmiddelen .
   2. Duw beide ISOFIX-vergrendelarmen in de invoerhulpmiddelen totdat de ISOFIX-vergrendelarmen aan beide zijden met een klik vastklikken.

      De groene veiligheidsknop moet aan beide zijden zichtbaar zijn, zodat het kinderzitje correct is vastgemaakt.

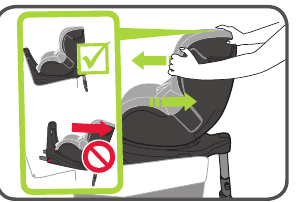

4. HET KINDERZITJE VEILIG VASTDUWEN
   Duw het kinderzitje zo ver mogelijk naar de rugleuning van de voertuigstoel.



5. DE BEVESTIGING CONTROLEREN
   Schud het kinderzitje om er zeker van te zijn dat het stevig is vastgemaakt en controleer de veiligheidsknoppen om er zeker van te zijn dat de twee indicatoren volledig groen zijn.

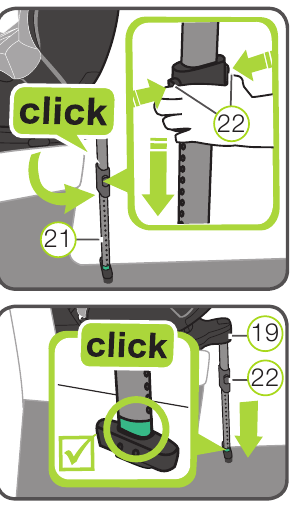

6. DE STEUNVOET INSTALLEREN


   1. Trek de steunvoet weg van de achterkant van het kinderzitje totdat u een klik hoort en de steunvoet volledig is uitgeschoven. De rode markering mag niet meer zichtbaar zijn.
   2. Druk op beide verstelknoppen en trek de steunvoet uit totdat deze stevig op de vloer van het voertuig rust. De indicator op de steunvoet moet volledig groen zijn en de twee verstelknoppen moeten met een klik vastklikken.

      De steunvoet mag nooit in de lucht hangen of worden ondersteund door andere voorwerpen. Zorg ervoor dat de steunvoet het onderste gedeelte van de DUALFIX i-SIZE niet van het oppervlak van de voertuigstoel tilt.

DE RIJRICHTING WIJZIGEN

De DUALFIX i-SIZE kan worden gebruikt:

1. Van 40–105 cm (≤ 18 kg) achterstevoren.
2. Vanaf 15 maanden: 76–105 cm (≤ 18 kg) voorwaarts gericht.

   Om de rijrichting te wijzigen, drukt u op de rotatieknop en draait u de stoel in de gewenste richting totdat deze vastklikt.
   Wanneer u voorwaarts gericht bent, moet de dempingsplaat in verticale positie staan.

   Voordat u een autorit maakt, moet u ervoor zorgen dat het draaiende gedeelte van het kinderzitje volledig is vastgezet door te proberen het kinderzitje in beide richtingen te draaien.

   Gebruik het kinderzitje niet voorwaarts gericht als uw kind jonger is dan 76 cm/15 maanden.

HET KINDERZITJE GEBRUIKEN

1. DE SCHOUDERRIEMEN LOSSER MAKEN
   Om de schouderriemen losser te maken, drukt u op de riemverstelknop en trek tegelijkertijd aan beide schouderriemen naar voren.

   Trek niet aan de schouderstukken


2. DE HARNASGESP OPENEN
   Om de harnasgesp te openen , drukt u op de rode knop op de harnasgesp.



3. EEN KIND IN HET ZITJE PLAATSEN
   Plaats uw kind in het kinderzitje. Zorg ervoor dat de harnasgesp naar voren is gevouwen en plaats uw kind in het kinderzitje.

   Gebruik het kinderzitje alleen achterstevoren op de passagiersstoel als de frontairbag is uitgeschakeld.

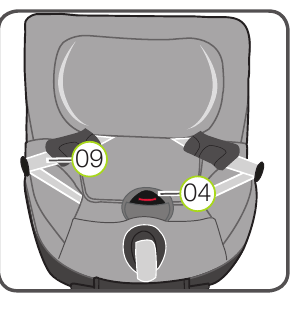

4. DE SCHOUDERRIEMEN PASSEN
   Leg de schouderriemen over de schouders van uw kind.

   De schouderriemen mogen niet gedraaid zijn of van plaats zijn verwisseld.

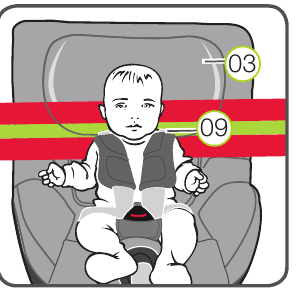

5. DE HOOFDSTEUN VERSTELLEN
   Een correct afgestelde hoofdsteun zorgt voor optimale bescherming van uw kind in het kinderzitje: De hoofdsteun moet zo worden afgesteld dat de schouderriemen zich op dezelfde hoogte bevinden als de schouders van uw kind of iets hoger.
   De schouderriemen moeten zo worden afgesteld dat ze horizontaal lopen of net boven de schouders van uw kind.
   De schouderriemen mogen niet achter de rug van uw kind lopen, of gelijk met/boven hun oren.

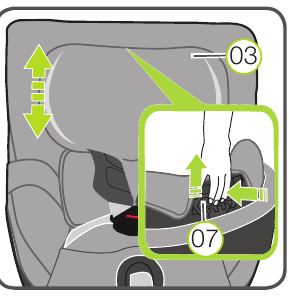

   De hoofdsteun verstellen:

   1. Maak het harnas los (8.1).
   2. Houd de ontgrendelknop op de hoofdsteun ingedrukt en schuif de hoofdsteun totdat deze zich op de juiste hoogte van de schouderriem bevindt.
   3. Controleer of de hoofdsteun goed is vergrendeld door de hoofdsteun een beetje omlaag te schuiven.

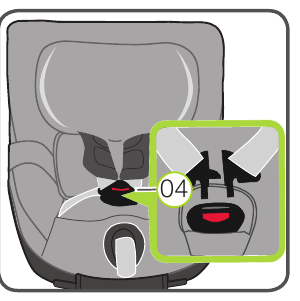

6. DE HARNASGESP SLUITEN
   Duw de twee gesptongen tegen elkaar en duw ze in de harnasgesp totdat ze met een klik vastklikken.

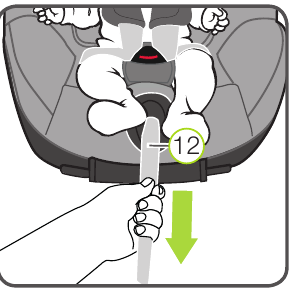

7. DE VERSTELRIEM AANSPANNEN
   Trek aan de verstelriem totdat de riem plat en strak op het lichaam van uw kind ligt.

   De heupgordel moet zo laag mogelijk over de heupen van uw kind liggen.


Zorg er voor elke autorit, om de veiligheid van uw kind te waarborgen, voor dat...

• het kinderzitje is vastgemaakt in de ISOFIX-bevestigingspunten aan beide zijden met de ISOFIX-vergrendelarmen en beide ISOFIX-indicatoren volledig groen zijn;
• het kinderzitje stevig vastzit;

• de steunpoot stevig op de vloer van het voertuig rust en de indica- tor op de steunpoot groen is;
• de draaiende zitschaal volledig is vergrendeld en beide indicatoren zwart zijn;
• het harnas van het kinderzitje nauwsluitend op het lichaam van het kind is aangebracht zonder te knellen;
• de schouderriemen correct zijn afgesteld en de riemen niet gedraaid zijn;
• de schouderstukken zich in de juiste positie op het lichaam van uw kind bevinden;
• de frontairbag is uitgeschakeld als u het kinderzitje achterstevoren op de passagiersstoel gebruikt;
• het kinderzitje in de juiste richting staat voor de leeftijd/grootte van uw kind;
• de gesptongen in de harnasgesp zijn vastgemaakt.

Als uw kind probeert de ISOFIX-ontgrendelknoppen of de harnasgesp te openen, stop dan onmiddellijk zo snel mogelijk. Controleer of het kinderzitje correct is vastgemaakt en zorg ervoor dat uw kind correct is vastgemaakt. Leg uw kind uit welke gevaren aan hun acties zijn verbonden.

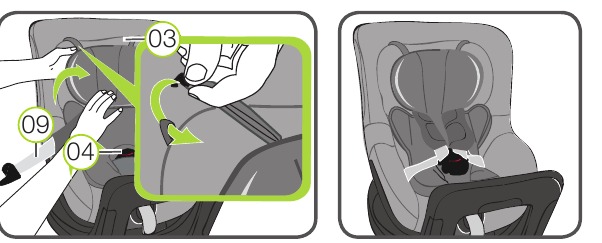

DE BABY-INZET GEBRUIKEN

De baby-inzet moet worden gebruikt tot een maximale lichaamslengte van 60 cm. Plaats de baby-inzet in het kinderzitje en leg beide schouderriemen over de baby-inzet. Haak de twee plastic haken in de lussen aan de hoes van de hoofdsteun . Leid de harnasgesp en het kruiskussen door de openingen in het onderste deel van de baby-inzet.

Zorg er altijd voor dat uw kind goed is vastgemaakt.

DE ZITHOEK VERSTELLEN

De zitschaal van de DUALFIX i-SIZE kan in zes verschillende ligposities worden gebruikt, zowel voorwaarts als achterwaarts gericht:

De zithoek verstellen:
Trek de verstelhendel naar voren en duw/schuif de zitschaal in de gewenste positie.

De zitschaal moet, ongeacht de positie, veilig vastklikken met een klikgeluid. Trek aan de zitschaal om ervoor te zorgen dat deze is vergrendeld.

HET KINDERZITJE VERWIJDEREN

1. Druk op de twee verstelknoppen op de steunpoot en duw het onderste deel van de steunpoot in het bovenste deel totdat het volledig is ingevoegd. Laat de verstelknoppen los om de steunpoot in de ingevoegde positie te vergrendelen.
2. Maak de ISOFIX-bevestiging aan beide zijden los door de groene veiligheidsknop en de rode ontgrendelknop naar elkaar toe te drukken.
3. Beweeg de ISOFIX-vergrendelarmen terug in de zitschaal .
   TIP! De ISOFIX-vergrendelarmen zijn beschermd tegen beschadiging zodra ze terug in de zitbodem zijn geduwd.

   Het kinderzitje moet altijd worden vastgezet wanneer het zich in het voertuig bevindt, zelfs als er geen kind wordt vervoerd.

Contact:

www.britax.com

Referenties

• Landenkiezer

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Britax DUALFIX i-SIZE - Handleiding autostoel

Beschikbare talen
