Bauer 1695E-B, 64121 - 2-Speed Right Angle Drill Kit Manual

WAARSCHUWINGSSYMBOLEN EN -DEFINITIES

	Dit is het veiligheidswaarschuwingssymbool. Het wordt gebruikt om u te waarschuwen voor potentieel persoonlijk letsel. Neem alle veiligheidsberichten die volgen op dit symbool in acht om mogelijk letsel of overlijden te voorkomen.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.
KENNISGEVING	Houdt zich bezig met praktijken die geen verband houden met persoonlijk letsel.

BELANGRIJKE VEILIGHEIDSINFORMATIE

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen en alle instructies.
Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

De term 'elektrisch gereedschap' in de waarschuwingen verwijst naar uw elektrisch gereedschap (met snoer).

Veiligheid van het werkgebied

1. Houd het werkgebied schoon en goed verlicht.
   Rommelige of donkere gebieden lokken ongelukken uit.
2. Gebruik geen elektrisch gereedschap in explosieve atmosferen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap.
   Afleiding kan ertoe leiden dat u de controle verliest.

Elektrische veiligheid

1. Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker op geen enkele manier. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
2. Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
5. Wanneer u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schokken.
6. Als het gebruik van elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermende uitrusting zoals stofmasker, antislip veiligheidsschoenen, harde hoed of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, vermindert persoonlijk letsel.
3. Voorkom onbedoeld starten. Zorg ervoor dat de Trigger (Schakelaar) in de uit-stand staat voordat u verbinding maakt met de stroombron, het gereedschap oppakt of draagt.
   Het dragen van elektrisch gereedschap met uw vinger op de Trigger (Schakelaar) of het inschakelen van elektrisch gereedschap waarbij de Trigger (Schakelaar) aan staat, lokt ongelukken uit.
4. Verwijder een verstelsleutel of sleutel voordat u het elektrisch gereedschap inschakelt.
   Een sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
5. Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
6. Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
7. Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
8. Gebruik alleen veiligheidsuitrusting die is goedgekeurd door een daartoe bevoegde instantie.
   Niet-goedgekeurde veiligheidsuitrusting biedt mogelijk geen adequate bescherming. Oogbescherming moet ANSI-goedgekeurd zijn en adembescherming moet NIOSH-goedgekeurd zijn voor de specifieke gevaren in het werkgebied.

Gebruik en onderhoud van elektrisch gereedschap

1. Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing.
   Het juiste elektrisch gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
2. Gebruik het elektrisch gereedschap niet als de Trigger (Schakelaar) het niet in- en uitschakelt.
   Elk elektrisch gereedschap dat niet met de Trigger (Schakelaar) kan worden bediend, is gevaarlijk en moet worden gerepareerd.
3. Haal de stekker uit het stopcontact voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt.
   Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk start.
4. Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
5. Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastklemmen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden klemmen minder snel vast en zijn gemakkelijker te bedienen
7. Gebruik het elektrisch gereedschap, de accessoires en de hulpstukken enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.

Onderhoud

Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die alleen identieke vervangingsonderdelen gebruikt.
Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap behouden blijft.

Veiligheidswaarschuwingen voor boren

1. Gebruik hulphendel(s) als deze bij het gereedschap zijn geleverd. Verlies van controle kan persoonlijk letsel veroorzaken.
2. Houd het elektrisch gereedschap vast aan geïsoleerde grijpvlakken wanneer u een bewerking uitvoert waarbij het snijaccessoire in contact kan komen met verborgen bedrading of het eigen snoer. Contact van het snijaccessoire met een 'stroomvoerende' draad kan blootgestelde metalen delen van het elektrisch gereedschap 'stroomvoerend' maken en de bediener een elektrische schok geven.
3.
   Laat de boor afkoelen voordat u deze aanraakt, verwisselt of afstelt. Boren worden tijdens gebruik erg heet en kunnen u verbranden.
4. Als de boor vastloopt, laat dan onmiddellijk de Trigger (Schakelaar) los; het boorkoppel kan letsel veroorzaken of de boor breken.
5. Onderhoud de labels en naamplaatjes op het gereedschap. Deze bevatten belangrijke veiligheidsinformatie. Als ze onleesbaar zijn of ontbreken, neem dan contact op met Harbor Freight Tools voor een vervanging.
6. Vermijd onbedoeld starten. Bereid u voor om te beginnen werken voordat u het gereedschap inschakelt.
7. Leg het gereedschap niet neer voordat het volledig tot stilstand is gekomen. Bewegende delen kunnen het oppervlak vastgrijpen en het gereedschap uit uw controle trekken.
8. Wanneer u een handgereedschap gebruikt, houdt u het gereedschap met beide handen stevig vast om de aanloopkoppel te weerstaan.
9. Laat het gereedschap niet onbeheerd achter wanneer het is aangesloten op een stopcontact. Schakel het gereedschap uit en haal de stekker uit het stopcontact voordat u weggaat.
10. Dit product is geen speelgoed. Houd het buiten bereik van kinderen.
11. Niet gebruiken voor het mengen
12. Mensen met pacemakers dienen voor gebruik hun arts(en) te raadplegen. Elektromagnetische velden in de buurt van een hartpacemaker kunnen storingen of defecten aan de pacemaker veroorzaken. Daarnaast moeten mensen met pacemakers:
    • Niet alleen werken.
    • Niet gebruiken met de Trigger (Schakelaar) vergrendeld.
    • Goed onderhouden en inspecteren om elektrische schokken te voorkomen.
    • Aard het netsnoer correct. Een aardlekschakelaar (GFCI) moet ook worden geïmplementeerd - deze voorkomt aanhoudende elektrische schokken.

13. De waarschuwingen, voorzorgsmaatregelen en instructies die in deze handleiding worden besproken, kunnen niet alle mogelijke omstandigheden en situaties dekken die zich kunnen voordoen. De bediener moet begrijpen dat gezond verstand en voorzichtigheid factoren zijn die niet in dit product kunnen worden ingebouwd, maar door de bediener moeten worden geleverd.

Trillingsveiligheid

Dit gereedschap trilt tijdens gebruik. Herhaalde of langdurige blootstelling aan trillingen kan tijdelijk of permanent lichamelijk letsel veroorzaken, met name aan de handen, armen en schouders. Om het risico op trillingsgerelateerd letsel te verminderen:

1. Iedereen die regelmatig of gedurende langere tijd trillend gereedschap gebruikt, moet eerst door een arts worden onderzocht en vervolgens regelmatig medisch worden gecontroleerd om ervoor te zorgen dat er geen medische problemen worden veroorzaakt of verergerd door het gebruik. Zwangere vrouwen of mensen met een verminderde bloedcirculatie naar de hand, handletsels in het verleden, aandoeningen aan het zenuwstelsel, diabetes of de ziekte van Raynaud mogen dit gereedschap niet gebruiken. Als u symptomen ervaart die verband houden met trillingen (zoals tintelingen, gevoelloosheid en witte of blauwe vingers), raadpleeg dan zo snel mogelijk een arts.
2. Rook niet tijdens gebruik. Nicotine vermindert de bloedtoevoer naar de handen en vingers, waardoor het risico op trillingsgerelateerd letsel toeneemt.
3. Draag geschikte handschoenen om de trillingseffecten op de gebruiker te verminderen.
4. Gebruik gereedschap met de laagste trilling wanneer er een keuze is.
5. Las elke werkdag trillingsvrije perioden in.
6. Houd het gereedschap zo licht mogelijk vast (terwijl u de veilige controle erover behoudt). Laat het gereedschap het werk doen.
7. Om trillingen te verminderen, onderhoudt u het gereedschap zoals uitgelegd in deze handleiding. Stop onmiddellijk met het gebruik als er abnormale trillingen optreden.

BEWAAR DEZE INSTRUCTIES.

Aarding

OM ELEKTRISCHE SCHOK EN OVERLIJDEN TE VOORKOMEN DOOR EEN ONJUISTE AARDINGSDRAADVERBINDING:
Raadpleeg een gekwalificeerde elektricien als u twijfelt of het stopcontact goed geaard is. Wijzig de stekker van het netsnoer die bij het gereedschap is geleverd niet. Verwijder nooit de aardingspen van de stekker. Gebruik het gereedschap niet als het netsnoer of de stekker beschadigd is. Laat het indien beschadigd repareren door een servicebedrijf voordat u het gebruikt. Als de stekker niet in het stopcontact past, laat dan een geschikt stopcontact installeren door een gekwalificeerde elektricien.

Gegronde gereedschappen: Gereedschappen met driepolige stekkers

1. Gereedschappen die zijn gemarkeerd met "Aarding vereist" hebben een snoer met drie draden en een driepolige aardingsstekker. De stekker moet worden aangesloten op een correct geaard stopcontact. Als het gereedschap elektrisch defect raakt of kapot gaat, biedt aarding een pad met lage weerstand om elektriciteit van de gebruiker weg te voeren, waardoor het risico op elektrische schokken wordt verminderd. (Zie 3-polige stekker en stopcontact.)

2. De aardingspen in de stekker is via de groene draad in het snoer verbonden met het aardingssysteem in het gereedschap. De groene draad in het snoer mag de enige draad zijn die is aangesloten op het aardingssysteem van het gereedschap en mag nooit worden aangesloten op een elektrisch "onder spanning staande" klem. (Zie 3-polige stekker en stopcontact.)
3. Het gereedschap moet worden aangesloten op een geschikt stopcontact, dat correct is geïnstalleerd en geaard in overeenstemming met alle voorschriften en verordeningen. De stekker en het stopcontact moeten eruitzien zoals in de voorgaande afbeelding. (Zie 3-polige stekker en stopcontact.)

Dubbel geïsoleerde gereedschappen: Gereedschappen met tweepolige stekkers

1. Gereedschappen die zijn gemarkeerd met "Dubbel geïsoleerd" vereisen geen aarding. Ze hebben een speciaal dubbel isolatiesysteem dat voldoet aan de OSHA-vereisten en voldoet aan de toepasselijke normen van Underwriters Laboratories, Inc., de Canadian Standard Association en de National Electrical Code.
2. Dubbel geïsoleerde gereedschappen kunnen worden gebruikt in een van de 120 volt stopcontacten die in de voorgaande afbeelding worden getoond.


Verlengsnoeren

1. Gegronde gereedschappen vereisen een verlengsnoer met drie draden. Dubbel geïsoleerde gereedschappen kunnen een verlengsnoer met twee of drie draden gebruiken.
2. Naarmate de afstand tot het voedingsstopcontact toeneemt, moet u een verlengsnoer met een zwaardere draaddikte gebruiken. Het gebruik van verlengsnoeren met onvoldoende draaddikte veroorzaakt een ernstig spanningsverlies, wat resulteert in vermogensverlies en mogelijke schade aan het gereedschap. (Zie Tabel A.)
3. Hoe kleiner het draaddikte nummer van de draad, hoe groter de capaciteit van het snoer. Een 14 gauge snoer kan bijvoorbeeld een hogere stroom voeren dan een 16 gauge snoer. (Zie tabel A.)
4. Wanneer u meer dan één verlengsnoer gebruikt om de totale lengte te bepalen, moet u ervoor zorgen dat elk snoer ten minste de vereiste minimale draaddikte bevat. (Zie tabel A.)
5. Als u één verlengsnoer gebruikt voor meer dan één gereedschap, tel dan de ampères van het typeplaatje bij elkaar op en gebruik de som om de vereiste minimale snoergrootte te bepalen. (Zie tabel A.)
6. Als u een verlengsnoer buitenshuis gebruikt, zorg er dan voor dat het is gemarkeerd met het achtervoegsel "W-A" ("W" in Canada) om aan te geven dat het geschikt is voor buitengebruik.
7. Zorg ervoor dat het verlengsnoer correct is aangesloten en in goede elektrische staat verkeert. Vervang een beschadigd verlengsnoer altijd of laat het repareren door een gekwalificeerde elektricien voordat u het gebruikt.
8. Bescherm de verlengsnoeren tegen scherpe voorwerpen, overmatige hitte en vochtige of natte plekken.

Symboliek

	Dubbel geïsoleerd
V	Volt
~	Wisselstroom
A	Ampère
n0 xxxx/min.	Onbelast toerental per minuut (RPM)
	WAARSCHUWING markering betreffende Risico op oogletsel. Draag een ANSI-goedgekeurde veiligheidsbril met zijschermen.
	Lees de handleiding voor installatie en/of gebruik.
	WAARSCHUWING markering betreffende Brandgevaar. Bedek ventilatiekanalen niet. Houd ontvlambare objecten uit de buurt.
	WAARSCHUWING markering betreffende Risico op elektrische schokken. Sluit het netsnoer correct aan op het juiste stopcontact.

Specificaties

Installatie

Voor gebruik

Lees het VOLLEDIGE BELANGRIJKE VEILIGHEIDSINFORMATIE gedeelte aan het begin van deze handleiding, inclusief alle tekst onder de subkoppen daarin, voordat u dit product installeert of gebruikt.

OM ERNSTIG LETSEL DOOR ACCIDENTELE BEDIENING TE VOORKOMEN:
Laat de trigger los en trek de stekker van het gereedschap uit het stopcontact voordat u het gereedschap monteert of aanpassingen aan het gereedschap uitvoert.

Opmerking: Raadpleeg de onderdelenlijst en het diagram voor aanvullende informatie over de onderdelen die op de volgende pagina's worden vermeld.

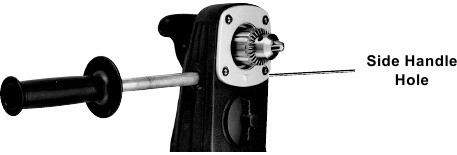

Montage

Draai de zijhandgreep stevig in een van beide zijden van de boor.

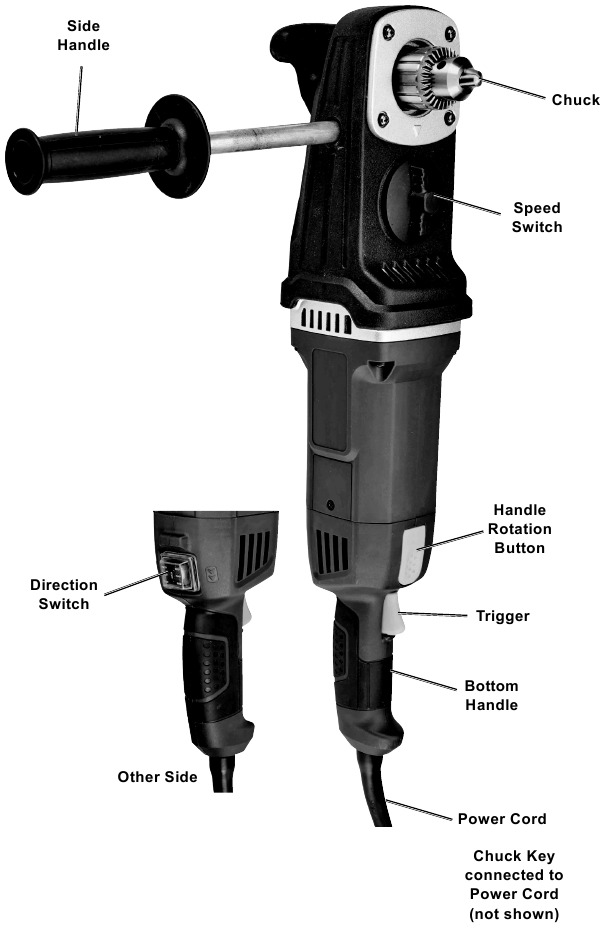

Functies

Gebruiksaanwijzing

Lees het VOLLEDIGE BELANGRIJKE VEILIGHEIDSINFORMATIE gedeelte aan het begin van deze handleiding, inclusief alle tekst onder de subkoppen daarin, voordat u dit product installeert of gebruikt.

Gereedschap instellen

OM ERNSTIG LETSEL DOOR ACCIDENTELE BEDIENING TE VOORKOMEN:
Zorg ervoor dat de trigger in de uit-stand staat en trek de stekker van het gereedschap uit het stopcontact voordat u een procedure in dit gedeelte uitvoert.

Boor installatie

Draag zware werkhandschoenen om bescherming te bieden bij het plaatsen en verwijderen van boren. Boren worden erg heet tijdens gebruik. Verwijder de boor pas als de boor is afgekoeld.

1. Steek de boorkopsleutel in de boorkop en draai de sleutel vervolgens tegen de klok in totdat de bekken van de boorkop voldoende open zijn zodat de boor tussen de bekken past.
2. Gebruik een boor die is ontworpen voor het type werkstuk. Plaats de boor in de boor in de bekken van de boorkop.
3. Draai de sleutel met de klok mee totdat de boor stevig op zijn plaats wordt gehouden, gecentreerd tussen de bekken van de boorkop.

LET OP: Gebruik scherpe boren. Stompe, verbogen of beschadigde boren kunnen vastlopen en de boor en/of boor belasten.

Snelheid instellen

LET OP: Zorg ervoor dat de snelheidsschakelaar volledig is ingeschakeld in de L- of H-stand. Stel niet in tussen snelheden. Stel de snelheidsschakelaar niet in wanneer de boor draait.
Stel de gewenste snelheid in door de snelheidsschakelaar te draaien (L = Laag en H = Hoog). Richt de pijl op de gewenste snelheid.

Richting instellen

Stel de richting in op Vooruit of Achteruit door de richtingsschakelaar naar links of rechts te drukken.

Richting onderste handgreep instellen

Stel de onderste handgreep in de gewenste positie in door op de draaiknop van de handgreep te drukken en de handgreep tegelijkertijd te draaien.

Werkstuk en werkplek instellen

1. Wijs een werkplek aan die schoon en goed verlicht is. De werkplek mag geen toegang bieden aan kinderen of huisdieren om afleiding en letsel te voorkomen.
2. Leid het netsnoer langs een veilige route om de werkplek te bereiken zonder struikelgevaar te veroorzaken of het netsnoer bloot te stellen aan mogelijke schade. Het netsnoer moet de werkplek bereiken met voldoende extra lengte om vrije beweging tijdens het werken mogelijk te maken.
3. Zet losse werkstukken vast met een bankschroef of klemmen (niet inbegrepen) om beweging tijdens het werken te voorkomen.
4. Er mogen geen objecten, zoals nutsleidingen, in de buurt zijn die een gevaar vormen tijdens het werken.

Algemene bedieningsinstructies

OM ERNSTIG LETSEL TE VOORKOMEN:
Draag tijdens gebruik een ANSI-goedgekeurde veiligheidsbril met zijschermen. Draag geen handschoenen. Houd de boor stevig vast met beide handen om de reactie van de boor op het vastlopen van de boor te beheersen. Zet de boor indien mogelijk vast. Houd alle lichaamsdelen uit de buurt van vaste objecten die kunnen worden bekneld tijdens de reactie van de boor op het vastlopen van de boor.
Gebruik een steiger bij het boren boven het hoofd, gebruik geen ladder.
Gebruik alleen scherpe boren, gebruik de juiste boor voor de klus. Stel de snelheidsschakelaar in op de juiste instelling voor de gebruikte boor.
Vermijd het boren in knoestige, kromgetrokken, pekachtige of natte werkstukken of werkstukken waarin spijkers of andere verborgen objecten aanwezig kunnen zijn.

1. Zorg ervoor dat de trigger in de uit-stand staat en steek vervolgens de stekker van het gereedschap in het stopcontact.
2. Zet de boor vast:
   1. Houd stevig vast met beide handen. Gebruik één hand om de onderste handgreep vast te houden en de andere hand om de bovenste of zijhandgreep vast te houden, of
   2. zet de boor indien mogelijk vast tegen een vast object, naast het stevig vasthouden.
3. Raak het werkstuk licht aan met de boor en knijp in de trigger.
4. Terwijl de boor draait, oefent u lichte druk uit op de boor. Laat het gereedschap in zijn eigen tempo werken.
5. Nadat de boor door het werkstuk is gesneden, verwijdert u deze terwijl de boor nog draait. Dit voorkomt dat de boor vastloopt.

Als de boor vastloopt in het werkstuk, stopt de boorkop met draaien en:

• als de boor op hoge snelheid staat ingesteld, zal de boor plotseling in de tegenovergestelde richting van de boorrotatie draaien met een kracht die ernstig letsel kan veroorzaken.
• als de boor op lage snelheid staat ingesteld, ontkoppelt een mechanische koppeling de boor van de tandwielen en is er een klikkend geluid te horen.

6. ALS DE BOOR BEGINT VAST TE LOPEN, LAAT DE TRIGGER DAN ONMIDDELLIJK LOS!
7. Laat de boor volledig tot stilstand komen en trek vervolgens de stekker van de boor uit het stopcontact.
8. Zet de boor in de achteruitstand en op lage snelheid, steek de stekker van de boor weer in het stopcontact en draai de boor uit het werkstuk.
9. Om ongelukken te voorkomen, schakelt u het gereedschap uit en trekt u de stekker eruit na gebruik. Maak het gereedschap schoon en bewaar het binnenshuis buiten het bereik van kinderen.

Onderhoud en service

Procedures die niet specifiek in deze handleiding worden uitgelegd, mogen alleen worden uitgevoerd door een gekwalificeerde technicus.

OM ERNSTIG LETSEL DOOR ACCIDENTELE BEDIENING TE VOORKOMEN:
Zorg ervoor dat de trigger in de uit-stand staat en trek de stekker van het gereedschap uit het stopcontact voordat u een procedure in dit gedeelte uitvoert.

OM ERNSTIG LETSEL DOOR GEREEDSCHAPSFALEN TE VOORKOMEN:
Gebruik geen beschadigde apparatuur. Als er abnormaal geluid of trillingen optreden, laat het probleem dan verhelpen voordat u het verder gebruikt.

Reiniging, onderhoud en smering

1. CONTROLEER VÓÓR ELK GEBRUIK de algemene staat van het gereedschap. Controleer op:
   • losse hardware,
   • verkeerde uitlijning of vastlopen van bewegende delen,
   • beschadigd snoer/elektrische bedrading,
   • gebarsten of gebroken onderdelen, en
   • elke andere aandoening die de veilige werking kan beïnvloeden.

2. VEEG NA GEBRUIK de buitenkant van het gereedschap af met een schone doek.
3.
   Als het netsnoer van dit elektrische gereedschap beschadigd is, mag het alleen worden vervangen door een gekwalificeerde servicemonteur.

Probleemoplossing

Probleem	Mogelijke oorzaken	Waarschijnlijke oplossingen
Gereedschap start niet	Stroomkabel losgekoppeld. Geen stroom bij stopcontact. De thermische resetonderbreker van het gereedschap is geactiveerd (indien aanwezig). Interne schade of slijtage. (Koolborstels of Trigger, bijvoorbeeld.)	Controleer of de stroomkabel is aangesloten op het stopcontact. Controleer de stroom bij het stopcontact. Als het stopcontact geen stroom heeft, schakel dan het gereedschap uit en controleer de stroomonderbreker. Als de stroomonderbreker is geactiveerd, zorg er dan voor dat het circuit de juiste capaciteit heeft voor het gereedschap en dat het circuit geen andere belastingen heeft. Schakel het gereedschap uit en laat het afkoelen. Druk op de resetknop op het gereedschap. Laat het gereedschap door een technicus onderhouden.
Gereedschap werkt traag	Het gereedschap wordt gedwongen te snel te werken. Verlengkabel te lang of kabeldiameter te klein.	Laat het gereedschap in zijn eigen tempo werken. Elimineer het gebruik van een verlengkabel. Als een verlengkabel nodig is, gebruik er dan een met de juiste diameter voor zijn lengte en belasting. Zie Extension Cords (Verlengkabels) in het gedeelte Grounding (Aarding).
Prestaties nemen af na verloop van tijd	Koolborstels versleten of beschadigd. Bit bot of beschadigd.	Laat een gekwalificeerde technicus de borstels vervangen. Houd bits scherp. Vervang ze indien nodig.
Overmatig lawaai of geratel	Interne schade of slijtage. (Koolborstels of lagers, bijvoorbeeld.)	Laat het gereedschap door een technicus onderhouden.
Oververhitting	Het gereedschap wordt gedwongen te snel te werken. Bit bot of beschadigd. Geblokkeerde ventilatieopeningen motorhuis. Motor wordt overbelast door lange of kleine diameter verlengkabel.	Laat het gereedschap in zijn eigen tempo werken. Houd bits scherp. Vervang ze indien nodig. Draag een ANSI-goedgekeurde veiligheidsbril en een NIOSH-goedgekeurd stofmasker/ademhalingsapparaat tijdens het uitblazen van stof uit de motor met behulp van perslucht. Elimineer het gebruik van een verlengkabel. Als een verlengkabel nodig is, gebruik er dan een met de juiste diameter voor zijn lengte en belasting. Zie Extension Cords (Verlengkabels) in het gedeelte Grounding (Aarding).
Volg alle veiligheidsmaatregelen bij het diagnosticeren of onderhouden van het gereedschap. Koppel de stroomtoevoer los voor onderhoud.

Voor technische vragen kunt u bellen met 1-888-866-5797.

Bezoek onze website op: http://www.harborfreight.com
E-mail onze technische ondersteuning op: productsupport@harborfreight.com

Copyright © 2021 by Harbor Freight Tools. Alle rechten voorbehouden. Geen enkel deel van deze handleiding of enig artwork hierin mag worden gereproduceerd in welke vorm dan ook zonder de uitdrukkelijke schriftelijke toestemming van Harbor Freight Tools.
Diagrammen in deze handleiding zijn mogelijk niet proportioneel getekend. Vanwege voortdurende verbeteringen kan het daadwerkelijke product enigszins afwijken van het hierin beschreven product.
Gereedschap dat nodig is voor montage en onderhoud is mogelijk niet inbegrepen.

Referenties

• http://www.harborfreight.com

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Bauer 1695E-B, 64121 - 2-Speed Right Angle Drill Kit Manual

Beschikbare talen
