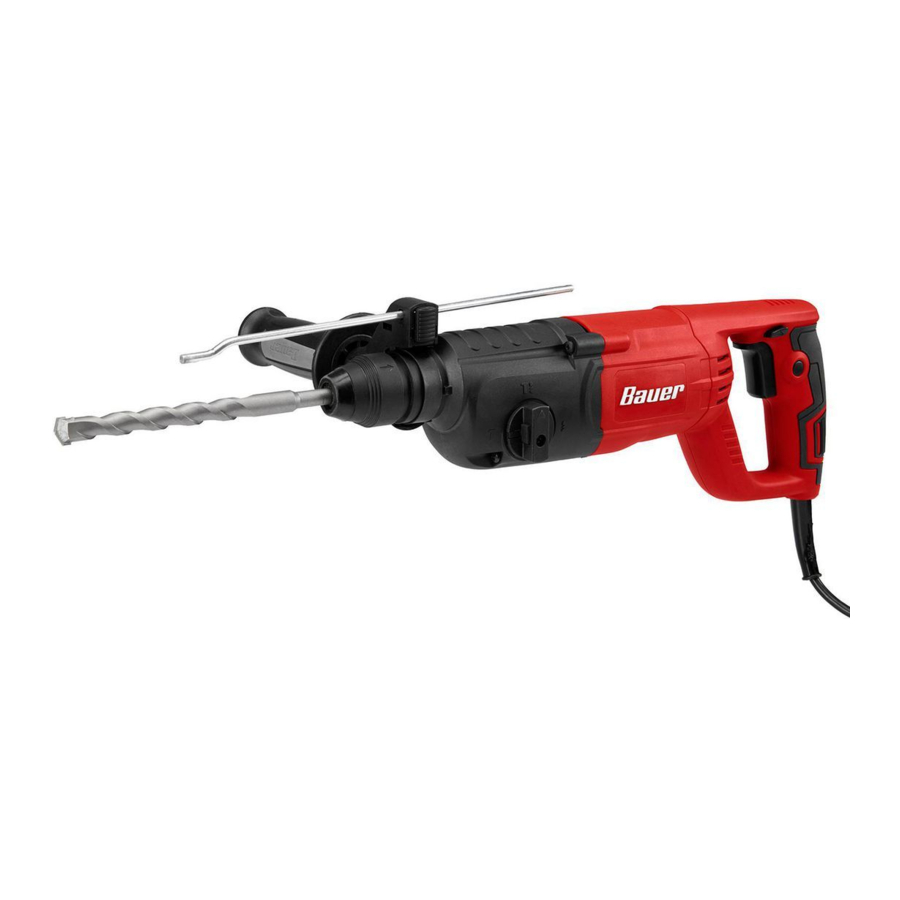

Bauer 1642E-B, 63443 - 1 in. SDS-PLUS Variable-Speed Rotary Hammer Handleiding

Introductie

Bewaar deze handleiding
Bewaar deze handleiding voor de veiligheidswaarschuwingen en voorzorgsmaatregelen, montage, bediening, inspectie, onderhoud en reinigingsprocedures. Noteer het serienummer van het product achterin de handleiding bij het montageschema (of de maand en het jaar van aankoop als het product geen nummer heeft). Bewaar deze handleiding en het aankoopbewijs op een veilige en droge plaats voor toekomstig gebruik.

Zorg er bij het uitpakken voor dat het product intact en onbeschadigd is. Als er onderdelen ontbreken of kapot zijn, bel dan zo snel mogelijk 1-888-866-5797.

Lees dit materiaal voordat u dit product gebruikt. Als u dit niet doet, kan dit leiden tot ernstig letsel. BEWAAR DEZE HANDLEIDING.

WAARSCHUWINGSSYMBOLEN EN -DEFINITIES

	Dit is het veiligheidswaarschuwingssymbool. Het wordt gebruikt om u te waarschuwen voor mogelijke gevaren voor persoonlijk letsel. Neem alle veiligheidsberichten die op dit symbool volgen in acht om mogelijk letsel of de dood te voorkomen.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, gering of matig letsel tot gevolg kan hebben.
KENNISGEVING VOORZICHTIG	Houdt zich bezig met praktijken die geen verband houden met persoonlijk letsel.

BELANGRIJKE VEILIGHEIDSINFORMATIE

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen en instructies.
Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
De term 'elektrisch gereedschap' in de waarschuwingen verwijst naar uw batterijgevoed (draadloos) elektrisch gereedschap.

Veiligheid van de werkplek

1. Houd het werkgebied schoon en goed verlicht.
   Rommelige of donkere gebieden lokken ongelukken uit.
2. Gebruik geen elektrisch gereedschap in explosieve atmosferen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof.
   Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap.
   Afleiding kan ervoor zorgen dat u de controle verliest.

Elektrische veiligheid

1. De stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op welke manier dan ook. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap.
   Ongewijzigde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
2. Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten.
   Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden.
   Er is een verhoogd risico op elektrische schokken.
4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of de stekker eruit te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen.
   Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
5. Als u buitenshuis met elektrisch gereedschap werkt, gebruik dan een verlengsnoer dat geschikt is voor gebruik buitenshuis.
   Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis vermindert het risico op elektrische schokken.
6. Als het gebruik van elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding.
   Het gebruik van een GFCI vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.
   Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril.
   Veiligheidsuitrusting zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, vermindert persoonlijk letsel.
3. Voorkom onbedoeld starten. Zorg ervoor dat de trekker in de uit-stand staat voordat u de stekker in het stopcontact steekt, het gereedschap oppakt of draagt.
   Het dragen van elektrisch gereedschap met uw vinger op de Trigger (Trekker) of het inschakelen van elektrisch gereedschap waarbij de Trigger (Trekker) aan staat, nodigt uit tot ongelukken.
4. Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap inschakelt.
   Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
5. Reik niet te ver. Houd te allen tijde een goede basis en evenwicht.
   Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
6. Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen.
   Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
7. Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt.
   Het gebruik van deze apparaten kan stofgerelateerde gevaren verminderen.
8. Gebruik alleen veiligheidsuitrusting die is goedgekeurd door een erkende normenorganisatie.
   Niet-goedgekeurde veiligheidsuitrusting biedt mogelijk geen adequate bescherming. Oogbescherming moet ANSI-goedgekeurd zijn en adembescherming moet NIOSH-goedgekeurd zijn voor de specifieke gevaren in het werkgebied.

Gebruik en onderhoud van elektrisch gereedschap

1. Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing.
   Het juiste elektrisch gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
2. Gebruik het elektrisch gereedschap niet als de trekker hem niet in- en uitschakelt.
   Elk elektrisch gereedschap dat niet met de Trigger (Trekker) kan worden bediend, is gevaarlijk en moet worden gerepareerd.
3. Koppel het batterijpakket los van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt.
   Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op onbedoeld starten van het elektrisch gereedschap.
4. Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet vertrouwd zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen.
   Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
5. Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastklemmen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren voordat u het gebruikt als het beschadigd is.
   Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
6. Houd snijgereedschap scherp en schoon.
   Goed onderhouden snijgereedschap met scherpe snijranden klemt minder snel vast en is gemakkelijker te controleren.
7. Gebruik het elektrisch gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden.
   Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.

Onderhoud

Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt.
Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap wordt gehandhaafd.

Veiligheidswaarschuwingen voor roterende hamers

1. Draag gehoorbeschermers bij het gebruik van roterende hamers.
   Blootstelling aan lawaai kan gehoorverlies veroorzaken.
2. Gebruik de extra handgrepen die bij het gereedschap worden geleverd.
   Verlies van controle kan persoonlijk letsel veroorzaken.
3. Houd elektrisch gereedschap vast aan geïsoleerde grijpoppervlakken wanneer u een bewerking uitvoert waarbij het snijgereedschap in contact kan komen met verborgen bedrading of het eigen snoer.
   Het snijaccessoire dat in contact komt met een "stroomvoerende" draad kan blootgestelde metalen onderdelen van het elektrisch gereedschap "stroomvoerend" maken en de bediener een elektrische schok geven.
4. Laat de bit afkoelen voordat u deze aanraakt, verwisselt of afstelt.
   Bits worden tijdens gebruik extreem heet en kunnen u branden.
5. Als de boor vastloopt, laat dan onmiddellijk de trekker los; het boorkoppel kan letsel veroorzaken of de bit breken.
6. Onderhoud de etiketten en naamplaten op het gereedschap. Deze bevatten belangrijke veiligheidsinformatie. Neem contact op met Harbor Freight Tools voor een vervanging als ze onleesbaar zijn of ontbreken.
7. Vermijd onbedoeld starten. Bereid u voor om met het werk te beginnen voordat u het gereedschap inschakelt.
8. Leg het gereedschap pas neer als het volledig tot stilstand is gekomen. Bewegende onderdelen kunnen het oppervlak vastgrijpen en het gereedschap uit uw controle trekken.
9. Houd bij het gebruik van een draagbaar elektrisch gereedschap het gereedschap met beide handen stevig vast om het startkoppel te weerstaan.
10. Laat het gereedschap niet onbeheerd achter wanneer het is aangesloten op een stopcontact. Schakel het gereedschap uit en trek de stekker uit het stopcontact voordat u weggaat.
11. Dit product is geen speelgoed. Houd het buiten bereik van kinderen.
12. Mensen met pacemakers moeten voor gebruik hun arts(en) raadplegen. Elektromagnetische velden in de nabijheid van een hartpacemaker kunnen storingen in de pacemaker of het falen van de pacemaker veroorzaken. Bovendien moeten mensen met pacemakers:
    • Niet alleen werken.
    • Niet gebruiken met de aan/uit-schakelaar vergrendeld.
    • Correct onderhouden en inspecteren om elektrische schokken te voorkomen.
    • Elk netsnoer moet correct geaard zijn. Er moet ook een aardlekschakelaar (GFCI) worden geïmplementeerd - deze voorkomt aanhoudende elektrische schokken.

13.
    Sommige soorten stof die ontstaan door schuren, zagen, slijpen, boren en andere bouwactiviteiten bevatten chemicaliën die in de staat Californië bekend staan als veroorzakers van kanker en geboorteafwijkingen of andere reproductieve schade. Enkele voorbeelden van deze chemicaliën zijn:
    • Lood uit verf op loodbasis
    • Kristallijn silica uit bakstenen en cement of andere metselwerkproducten
    • Arseen en chroom uit chemisch behandeld hout Uw risico op blootstelling aan deze chemicaliën is afhankelijk van hoe vaak u dit soort werkzaamheden uitvoert. Om uw blootstelling aan deze chemicaliën te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes uit te filteren. (California Health & Safety Code § 25249.5, et seq.)

14.
    Het snoer van dit product bevat lood en/of di(2-ethylhexyl)ftalaat (DEHP), chemicaliën die in de staat Californië bekend staan als veroorzakers van kanker en geboorteafwijkingen of andere reproductieve schade. Was uw handen na gebruik. (California Health & Safety Code § 25249.5, et seq.)
15.
    Dit product bevat di(2-ethylhexyl)ftalaat (DEHP), een chemische stof die in de staat Californië bekend staat als veroorzaker van kanker en geboorteafwijkingen of andere reproductieve schade. (California Health & Safety Code § 25249.5, et seq.)
16. De waarschuwingen, voorzorgsmaatregelen en instructies die in deze handleiding worden besproken, kunnen niet alle mogelijke omstandigheden en situaties dekken die zich kunnen voordoen. De bediener moet begrijpen dat gezond verstand en voorzichtigheid factoren zijn die niet in dit product kunnen worden ingebouwd, maar door de bediener moeten worden toegepast.

Trillingsveiligheid

Dit gereedschap trilt tijdens gebruik. Herhaalde of langdurige blootstelling aan trillingen kan tijdelijk of permanent lichamelijk letsel veroorzaken, met name aan de handen, armen en schouders. Om het risico op trillingsgerelateerd letsel te verminderen:

1. Iedereen die regelmatig of gedurende langere tijd trillend gereedschap gebruikt, moet eerst door een arts worden onderzocht en vervolgens regelmatig medisch worden gecontroleerd om er zeker van te zijn dat er geen medische problemen worden veroorzaakt of verergerd door het gebruik. Zwangere vrouwen of mensen met een verminderde bloedcirculatie naar de hand, eerdere handblessures, aandoeningen van het zenuwstelsel, diabetes of de ziekte van Raynaud mogen dit gereedschap niet gebruiken. Als u symptomen ervaart die verband houden met trillingen (zoals tintelingen, gevoelloosheid en witte of blauwe vingers), raadpleeg dan zo snel mogelijk een arts.
2. Niet roken tijdens gebruik. Nicotine vermindert de bloedtoevoer naar de handen en vingers, waardoor het risico op trillingsgerelateerd letsel toeneemt.
3. Draag geschikte handschoenen om de trillingseffecten op de gebruiker te verminderen.
4. Gebruik gereedschap met de laagste trilling wanneer er een keuze is.
5. Las elke dag van het werk trillingsvrije perioden in.
6. Houd het gereedschap zo licht mogelijk vast (terwijl u de veilige controle erover behoudt). Laat het gereedschap het werk doen.
7. Om trillingen te verminderen, onderhoudt u het gereedschap zoals beschreven in deze handleiding. Stop onmiddellijk met het gebruik als er abnormale trillingen optreden.

BEWAAR DEZE INSTRUCTIES.

Aarding

OM ELEKTRISCHE SCHOK EN DODELIJK LETSEL DOOR EEN INCORRECTE AARDINGSDRAAD TE VOORKOMEN: Raadpleeg een gekwalificeerde elektricien als u twijfelt of het stopcontact goed geaard is. Wijzig de stekker van het netsnoer die bij het gereedschap wordt geleverd niet. Verwijder nooit de aardingspen van de stekker. Gebruik het gereedschap niet als het netsnoer of de stekker beschadigd is. Laat het in geval van schade repareren door een servicebedrijf voordat u het gebruikt. Als de stekker niet in het stopcontact past, laat dan een geschikt stopcontact installeren door een gekwalificeerde elektricien.

Gegronde gereedschappen: Gereedschappen met driepolige stekkers

1. Gereedschappen die zijn gemarkeerd met "Aarding vereist" hebben een snoer met drie draden en een driepolige aardingsstekker. De stekker moet worden aangesloten op een correct geaard stopcontact. Als het gereedschap een elektrische storing vertoont of kapot gaat, biedt aarding een pad met lage weerstand om elektriciteit weg te leiden van de gebruiker, waardoor het risico op elektrische schokken wordt verminderd. (Zie driepolige stekker en stopcontact.)
2. De aardingspen in de stekker is via de groene draad in het snoer verbonden met het aardingssysteem in het gereedschap. De groene draad in het snoer mag alleen de draad zijn die is aangesloten op het aardingssysteem van het gereedschap en mag nooit worden aangesloten op een elektrisch "onder spanning staande" aansluiting. (Zie driepolige stekker en stopcontact.)
3. Het gereedschap moet worden aangesloten op een geschikt stopcontact, correct geïnstalleerd en geaard in overeenstemming met alle voorschriften en verordeningen. De stekker en het stopcontact moeten er uitzien zoals in de voorgaande afbeelding. (Zie driepolige stekker en stopcontact.)

Dubbel geïsoleerd gereedschap: Gereedschap met tweepolige stekkers

1. Gereedschappen die zijn gemarkeerd met "Dubbel geïsoleerd" vereisen geen aarding. Ze hebben een speciaal dubbel isolatiesysteem dat voldoet aan de OSHA-vereisten en voldoet aan de toepasselijke normen van Underwriters Laboratories, Inc., de Canadian Standard Association en de National Electrical Code.
2. Dubbel geïsoleerd gereedschap kan worden gebruikt in een van de 120 volt stopcontacten die in de voorgaande afbeelding worden getoond. (Zie Stopcontacten voor tweepolige stekker.)

Verlengsnoeren

1. Gegronde gereedschappen vereisen een verlengsnoer met drie draden. Dubbel geïsoleerde gereedschappen kunnen een verlengsnoer met twee of drie draden gebruiken.
2. Naarmate de afstand tot het voedingsstopcontact groter wordt, moet u een verlengsnoer met een dikkere draad gebruiken. Het gebruik van verlengsnoeren met onvoldoende draaddikte veroorzaakt een ernstige spanningsval, wat resulteert in vermogensverlies en mogelijke schade aan het gereedschap. (Zie tabel A)
3. Hoe kleiner het draadnummer, hoe groter de capaciteit van het snoer. Een 14 gauge snoer kan bijvoorbeeld een hogere stroom voeren dan een 16 gauge snoer. (Zie tabel A.)
4. Als u meer dan één verlengsnoer gebruikt om de totale lengte te bereiken, zorg er dan voor dat elk snoer minstens de vereiste minimale draaddikte heeft. (Zie tabel A.)
5. Als u één verlengsnoer voor meer dan één gereedschap gebruikt, tel dan de ampères van het typeplaatje op en gebruik de som om de vereiste minimale snoerdikte te bepalen. (Zie tabel A.)
6. Als u een verlengsnoer buitenshuis gebruikt, zorg er dan voor dat het is gemarkeerd met het achtervoegsel "W-A" ("W" in Canada) om aan te geven dat het geschikt is voor gebruik buitenshuis.
7. Zorg ervoor dat het verlengsnoer correct is bedraad en in goede elektrische staat verkeert. Vervang een beschadigd verlengsnoer altijd of laat het repareren door een gekwalificeerde elektricien voordat u het gebruikt.
8. Bescherm de verlengsnoeren tegen scherpe voorwerpen, overmatige hitte en vochtige of natte plekken.

TABEL A: AANBEVOLEN MINIMALE DRAADDIKTE VOOR VERLENGSNOEREN* (120/240 VOLT)

Symboliek

	Dubbel geïsoleerd
	Canadian Standards Association
	Underwriters Laboratories, Inc.
	Volt wisselstroom
	Ampère
n0 xxxx/min.	Onbelast toerental per minuut (RPM)
	markering betreffende Risico op oogletsel. Draag een ANSI-goedgekeurde veiligheidsbril met zijbescherming.
	Lees de handleiding voor installatie en/of gebruik.
	markering betreffende Risico op gehoorbeschadiging. Draag gehoorbescherming.
	markering betreffende Brandgevaar. Bedek de ventilatiekanalen niet. Houd ontvlambare voorwerpen uit de buurt.
	markering betreffende Risico op elektrische schokken. Sluit het netsnoer correct aan op een geschikt stopcontact.

Specificaties

Installatie - Voor gebruik

Lees de VOLLEDIGE BELANGRIJKE VEILIGHEIDSINFORMATIE aan het begin van deze handleiding, inclusief alle tekst onder de subkopjes daarin, voordat u dit product installeert of gebruikt.

OM ERNSTIG LETSEL DOOR ACCIDENTEEL GEBRUIK TE VOORKOMEN:
Zet de aan/uit-schakelaar (Power Switch) van het gereedschap uit en haal de stekker van het gereedschap uit het stopcontact voordat u het gereedschap monteert of aanpassingen aan het gereedschap uitvoert.

Opmerking: Raadpleeg de Onderdelenlijst en diagram voor aanvullende informatie over de onderdelen die op de volgende pagina's worden vermeld.

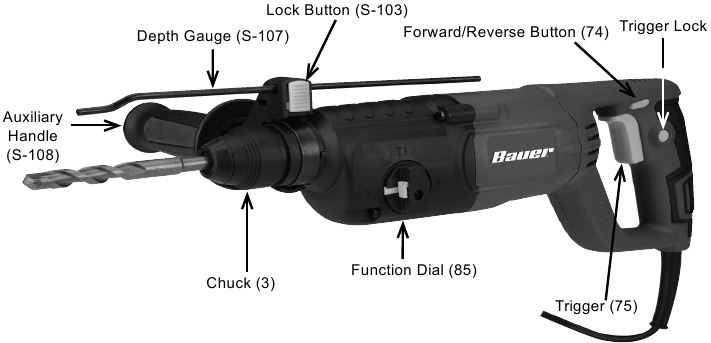

Functies

Figuur A

Gebruiksaanwijzing

Lees de VOLLEDIGE BELANGRIJKE VEILIGHEIDSINFORMATIE aan het begin van deze handleiding, inclusief alle tekst onder de subkopjes daarin, voordat u dit product installeert of gebruikt.

Gereedschapsinstelling

OM ERNSTIG LETSEL DOOR ACCIDENTEEL GEBRUIK TE VOORKOMEN: Druk op de trigger (Trigger) en laat deze los en haal de stekker van het gereedschap uit het stopcontact voordat u het gereedschap afstelt of accessoires installeert.

De extra handgreep afstellen

1. De extra handgreep (Auxiliary Handle) kan in verschillende posities worden geplaatst.
2. Om de extra handgreep (Auxiliary Handle) af te stellen, draait u de handgreep tegen de klok in om de band los te maken. Schuif de handgreep (Handle) op of van de boorhamer (Rotary Hammer) of naar de gewenste positie en draai de handgreep (Handle) vervolgens met de klok mee vast om deze op zijn plaats te zetten.

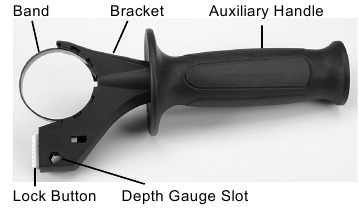

De dieptemeter gebruiken

Figuur B

1. De dieptemeter (Depth Gauge) kan alleen worden gebruikt als de extra handgreep (Auxiliary Handle) op zijn plaats zit en aan weerszijden of aan de bovenkant van de boorhamer (Rotary Hammer) is geplaatst. De behuizing van de hamer (Hammer) hindert de dieptemeter (Depth Gauge) als de handgreep (Handle) zich in de onderste positie bevindt.
2. Houd de vergrendelknop (Lock Button) ingedrukt en schuif de dieptemeter (Depth Gauge) door de sleuf voor de dieptemeter (Depth Gauge Slot) op de extra handgreep (Auxiliary Handle).
3. Plaats de dieptemeter (Depth Gauge) naar behoefte en laat vervolgens de vergrendelknop (Lock Button) los om de dieptemeter (Depth Gauge) op zijn plaats te zetten.

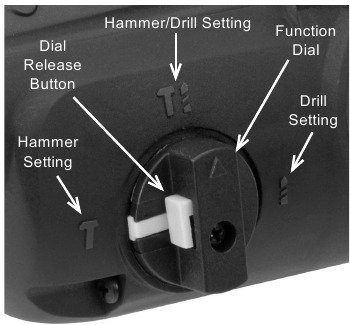

De functies aanpassen

Figuur C

1. Stel de functiekiezer (Function Dial) af voordat u de boorhamer (Rotary Hammer) gebruikt. Om de functiekiezer (Function Dial) af te stellen, drukt u op de ontgrendelknop (Dial Release Button) op de handgreep van de functiekiezer (Function Dial) en draait u aan de kiezer (Dial) totdat deze op een van de drie posities vastklikt.

LET OP: Verplaats de functiekiezer (Function Dial) alleen als de motor (Motor) is gestopt. Als u probeert de functiekiezer (Function Dial) te verplaatsen terwijl de motor (Motor) is ingeschakeld, kan dit leiden tot een abrupte bitrotatie en schade aan eigendommen veroorzaken.

LET OP: Wanneer u de functiekiezer (Function Dial) verplaatst, zorg er dan voor dat de kiezer (Dial) in de gewenste positie klikt. Als de kiezer (Dial) niet actief is ingeschakeld, kan deze uit de positie glijden, wat kan leiden tot schade aan het gereedschap.

2. Om te boren (Drill): Draai de functiekiezer (Function dial) naar de boorstand (Drill setting). De boorhamer (Rotary Hammer) draait rond wanneer deze is ingeschakeld.
3. Om te hameren/boren (Hammer/Drill): Draai de functiekiezer (Function Dial) naar de hamer/boorstand (Hammer/Drill setting). De boorhamer (Rotary Hammer) draait en hamert wanneer deze is ingeschakeld.
4. Om te beitelen (Chisel): Draai de functiekiezer (Function Dial) naar de hamerstand (Hammer setting). De boorhamer (Rotary Hammer) hamert wanneer deze is ingeschakeld.

Boortjes vervangen

Draag stevige werkhandschoenen om bescherming te bieden bij het plaatsen en verwijderen van boortjes. Boortjes worden erg heet tijdens gebruik. Verwijder de boortjes pas als het bit is afgekoeld. Sla vastzittende bits niet met een hamer.

1. Trek aan de boorkop (Chuck) en plaats of verwijder het boortje (Drill Bit). Als u het boortje (Drill Bit) plaatst, zorg er dan voor dat het helemaal in de opening schuift.
2. Laat de boorkop (Chuck) los.
3. Controleer of het boortje (Drill Bit) op zijn plaats is vastgezet. Het mag niet uit de boorkop (Chuck) kunnen worden getrokken.
   Opmerking: Gebruik bij het boren van een gat met een diameter groter dan 1-1/4" een boortje (Drill Bit) met vier snijkanten.

Werkstuk- en werkgebied instellen

1. Wijs een werkgebied aan dat schoon en goed verlicht is. Het werkgebied mag geen toegang toestaan voor kinderen of huisdieren om afleiding en letsel te voorkomen.
2. Leid het netsnoer langs een veilige route om het werkgebied te bereiken zonder een struikelgevaar te creëren of het netsnoer bloot te stellen aan mogelijke schade. Het netsnoer moet het werkgebied bereiken met voldoende extra lengte om vrije beweging tijdens het werken mogelijk te maken.
3. Zet losse werkstukken vast met behulp van een bankschroef of klemmen (niet inbegrepen) om beweging tijdens het werken te voorkomen.
4. Er mogen zich geen objecten in de buurt bevinden, zoals nutsleidingen, die een gevaar vormen tijdens het werken.

Algemene bedieningsinstructies

1. Installeer het boortje (Drill Bit).
2. Stel de extra handgreep (Auxiliary Handle) en de dieptemeter (Depth Gauge) naar behoefte af.
3. Zet de functiekiezer (Function Dial) op de gewenste stand.
4. Stel de richting in door op de vooruit/achteruit-knop (Forward/Reverse Button) aan beide zijden van de boorhamer (Rotary Hammer) te drukken. De richting wordt aangegeven door de pijl op de knop.
5. Steek de stekker in het stopcontact.

6. Zet de boorhamer (Rotary Hammer) aan:
   1. Knijp in de trigger (Trigger) en houd deze vast. Laat de trigger (Trigger) los om te stoppen.
   2. Of, om de boorhamer (Rotary Hammer) continu te laten draaien, knijpt u in de trigger (Trigger) en houdt u deze vast, drukt u op de triggervergrendeling (Trigger Lock) en laat u vervolgens de trigger (Trigger) los. De boorhamer (Rotary Hammer) blijft aan totdat u nogmaals in de trigger (Trigger) knijpt en deze loslaat.
7. Laat de boorhamer (Rotary Hammer) de volledige snelheid bereiken voordat u contact maakt met het werkoppervlak.
8. Als u klaar bent, schakelt u om ongelukken te voorkomen het gereedschap uit en koppelt u de stroomtoevoer los na gebruik. Laat het bit afkoelen en verwijder het vervolgens uit de boorkop (Chuck). Maak het gereedschap schoon en bewaar het binnenshuis buiten het bereik van kinderen.

Onderhoud en service

Procedures die niet specifiek in deze handleiding worden uitgelegd, mogen alleen worden uitgevoerd door een gekwalificeerde technicus.

OM ERNSTIG LETSEL DOOR ACCIDENTEEL GEBRUIK TE VOORKOMEN:
Druk op de trigger (Trigger) en laat deze los en haal de stekker van het gereedschap uit het stopcontact voordat u inspectie-, onderhouds- of reinigingsprocedures uitvoert.

OM ERNSTIG LETSEL DOOR HET FALEN VAN HET GEREEDSCHAP TE VOORKOMEN:
Gebruik geen beschadigde apparatuur. Als er abnormaal geluid of trilling optreedt, laat het probleem dan verhelpen voordat u het verder gebruikt.

Reinigen, onderhoud en smering

1. CONTROLEER VÓÓR ELK GEBRUIK de algemene staat van het gereedschap. Controleer op losse hardware, verkeerde uitlijning of vastlopen van bewegende delen, gebarsten of gebroken onderdelen, beschadigde elektrische bedrading en andere omstandigheden die de veilige werking kunnen beïnvloeden.

2. VEEEG NA GEBRUIK de buitenkant van het gereedschap af met een schone doek.
3.
   Als het netsnoer van dit elektrische gereedschap beschadigd is, mag het alleen worden vervangen door een gekwalificeerde servicemonteur.

Probleemoplossing

Probleem	Mogelijke oorzaken	Waarschijnlijke oplossingen
Gereedschap start niet.	Snoer niet aangesloten. Geen stroom in het stopcontact. Thermische resetknop van het gereedschap is geactiveerd (indien aanwezig). Interne schade of slijtage. (Bijvoorbeeld koolborstels of schakelaar.)	Controleer of het snoer is aangesloten. Controleer de stroom in het stopcontact. Als het stopcontact geen stroom heeft, schakel dan het gereedschap uit en controleer de stroomonderbreker. Als de stroomonderbreker is geactiveerd, zorg er dan voor dat het circuit de juiste capaciteit heeft voor het gereedschap en dat het circuit geen andere belastingen heeft. Schakel het gereedschap uit en laat het afkoelen. Druk op de resetknop op het gereedschap. Laat het gereedschap repareren door een technicus.
Gereedschap werkt langzaam.	Verlengsnoer te lang of snoerdiameter te klein.	Elimineer het gebruik van een verlengsnoer. Als een verlengsnoer nodig is, gebruik er dan een met de juiste diameter voor zijn lengte en belasting. Zie Verlengsnoeren in de sectie Aarding.
Prestaties nemen na verloop van tijd af.	Accessoire bot of beschadigd. Koolborstels versleten of beschadigd.	Houd snijaccessoires scherp. Vervang ze indien nodig. Laat een gekwalificeerde technicus de borstels vervangen.
Overmatig lawaai of gerammel.	Interne schade of slijtage. (Bijvoorbeeld koolborstels of lagers.)	Laat het gereedschap repareren door een technicus.
Oververhitting.	Het gereedschap te snel laten werken. Accessoire verkeerd uitgelijnd. Accessoire bot of beschadigd. Geblokkeerde ventilatieopeningen motorhuis. Motor wordt belast door een lang of kleine diameter verlengsnoer.	Laat het gereedschap in zijn eigen tempo werken. Controleer en corrigeer de uitlijning van het accessoire. Houd snijaccessoires scherp. Vervang ze indien nodig. Draag een ANSI-goedgekeurde veiligheidsbril en een door NIOSH goedgekeurd stofmasker/ademhalingsapparaat tijdens het uitblazen van stof uit de motor met behulp van perslucht. Elimineer het gebruik van een verlengsnoer. Als een verlengsnoer nodig is, gebruik er dan een met de juiste diameter voor zijn lengte en belasting. Zie Verlengsnoeren in de sectie Aarding.
Volg alle veiligheidsmaatregelen bij het diagnosticeren of onderhouden van het gereedschap. Koppel de stroomtoevoer los voor onderhoud.

Bezoek onze website op: http://www.harborfreight.com
E-mail onze technische ondersteuning op: productsupport@harborfreight.com

Voor technische vragen kunt u bellen met 1-888-866-5797.

Referenties

• http://harborfreight.com

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Bauer 1642E-B, 63443 - 1 in. SDS-PLUS Variable-Speed Rotary Hammer Handleiding

Beschikbare talen
