Bauer 2191CR-B, 58952 - 1/2 in. Compact Brushless Drill/Driver Handleiding

Inhoud

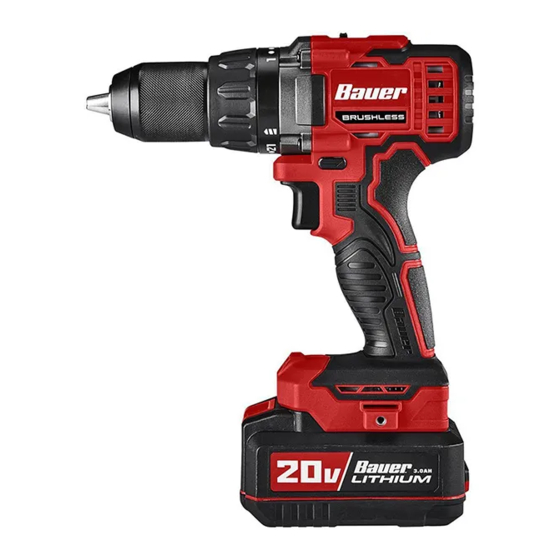

Bauer 2191CR-B, 58952 - 1/2 in. Compact Brushless Boor/Schroevendraaier

WAARSCHUWINGSSYMBOLEN EN DEFINITIES

waarschuwing Dit is het veiligheidswaarschuwingssymbool. Het wordt gebruikt om u te waarschuwen voor potentieel gevaar voor persoonlijk letsel. Neem alle veiligheidsinstructies die dit symbool volgen in acht om mogelijk letsel of overlijden te voorkomen.
Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.
Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.
Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.
NOTICE Behandelt praktijken die geen verband houden met persoonlijk letsel.

BELANGRIJKE VEILIGHEIDSINFORMATIE

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

brandgevaarbrandgevaar
Lees alle veiligheidswaarschuwingen, instructies, afbeeldingen en specificaties die bij dit elektrische gereedschap zijn geleverd.
Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw via het elektriciteitsnet aangedreven (met snoer) elektrisch gereedschap of door een accu aangedreven (draadloos) elektrisch gereedschap.

  1. Veiligheid van het werkgebied
    1. Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
    2. Gebruik geen elektrisch gereedschap in explosieve atmosferen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
    3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleidingen kunnen ervoor zorgen dat u de controle verliest.
  2. Elektrische veiligheid
    1. schokgevaar De stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaarde (gegronde) elektrische gereedschappen. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
    2. Vermijd lichamelijk contact met geaarde of geaarde oppervlakken, zoals pijpen, radiatoren, fornuizen en koelkasten.
      Er is een verhoogd risico op elektrische schokken als uw lichaam geaard of geaard is.
    3. schokgevaar Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
    4. schokgevaar Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, te trekken of los te koppelen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
    5. schokgevaar Wanneer u een elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik, vermindert het risico op elektrische schokken.
    6. schokgevaar Als het gebruik van een elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.
  3. Persoonlijke veiligheid
    1. Staar niet naar de bedrijfsverlichting.
    2. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
    3. Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die onder de juiste omstandigheden wordt gebruikt, vermindert persoonlijk letsel.
    4. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of de accu, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan, nodigt uit tot ongelukken.
    5. Verwijder een verstelsleutel of moersleutelvoordat u het elektrisch gereedschap inschakelt. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
    6. Reik niet te ver. Houd te allen tijde een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
    7. Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kunnen in bewegende delen terechtkomen.
    8. Als er apparaten zijn voorzien voor de aansluitingvan stofafzuiging en -opvang, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
    9. Laat de vertrouwdheid die u hebt opgedaan door frequentgebruik van gereedschap u niet zelfgenoegzaam worden en de veiligheidsprincipes van gereedschap negeren. Een onzorgvuldige actie kan binnen een fractie van een seconde ernstig letsel veroorzaken.
    10. Gebruik alleen veiligheidsmiddelen die zijn goedgekeurd door een bevoegde normenorganisatie. Niet-goedgekeurde veiligheidsmiddelen bieden mogelijk geen adequate bescherming. Oogbescherming moet door ANSI zijn goedgekeurd en adembescherming door NIOSH voor de specifieke gevaren in het werkgebied.
    11. Leg het gereedschap niet neer voordat het volledig tot stilstand is gekomen. Bewegende delen kunnen het oppervlak vastgrijpen en het gereedschap uit uw controle trekken.
    12. Houd bij het gebruik van een draagbaar elektrisch gereedschap het gereedschap met beide handen stevig vast om de startkoppel te weerstaan.
    13. Laat het gereedschap niet onbeheerd achter wanneer de accu is aangesloten. Schakel het gereedschap uit en verwijder de accu voordat u weggaat.
    14. Dit product is geen speelgoed. Houd het buiten bereik van kinderen.
    15. Mensen met pacemakers moeten hun arts(en) raadplegen voor gebruik. Elektromagnetische velden in de buurt van een hartpacemaker kunnen pacemakerinterferentie of pacemakerfalen veroorzaken.
    16. De waarschuwingen, voorzorgsmaatregelen en instructies die in deze handleiding worden besproken, kunnen niet alle mogelijke omstandigheden en situaties dekken die zich kunnen voordoen. De gebruiker moet begrijpen dat gezond verstand en voorzichtigheid factoren zijn die niet in dit product kunnen worden ingebouwd, maar door de gebruiker moeten worden toegepast.
  4. Gebruik en onderhoud van elektrisch gereedschap
    1. Forceer het elektrisch gereedschap niet. Gebruik het juisteelektrisch gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen in het tempo waarvoor het is ontworpen.
    2. Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
    3. Koppel de stekker los van de stroombronen/of verwijder de accu, indien afneembaar, van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op onbedoeld starten van het elektrisch gereedschap.
    4. Bewaar ongebruikte elektrische gereedschappen buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap niet bedienen. Elektrische gereedschappen zijn gevaarlijk in de handen van ongetrainde gebruikers.
    5. Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende delen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
    6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden is minder snel vast te lopen en is gemakkelijker te bedienen.
    7. Gebruik het elektrisch gereedschap, accessoires en gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en het uit te voeren werk.Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
    8. Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet.Gladde handgrepen en grijpvlakken zorgen niet voor een veilige hantering en controle van het gereedschap in onverwachte situaties.
  5. Service
    1. Laat uw elektrisch gereedschap onderhouden door een gekwalificeerde reparateur die alleen identieke vervangingsonderdelen gebruikt.Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap behouden blijft.
    2. Onderhoud etiketten en naamplaten op het gereedschap. Deze bevatten belangrijke veiligheidsinformatie. Neem contact op met Harbor Freight Tools voor een vervanging als ze onleesbaar zijn of ontbreken.
  6. Gebruik en onderhoud van accugereedschap
    1. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u de accu aansluit, het elektrisch gereedschap oppakt of draagt. Het dragen van het elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van het elektrisch gereedschap met de schakelaar aan, nodigt uit tot ongelukken.
    2. Koppel de accu los van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of het elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op onbedoeld starten van het elektrisch gereedschap.
    3. brandgevaar Laad alleen op met de lader die door de fabrikant is gespecificeerd. Een lader die geschikt is voor een bepaald type accu, kan brandgevaar opleveren bij gebruik met een andere accu.
    4. brandgevaar Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde accu's. Het gebruik van andere accu's kan leiden tot letsel en brandgevaar.

    5. Wanneer de accu niet in gebruik is, houd deze dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de accupolen kan brandwonden of brand veroorzaken.

    6. Onder misbruikende omstandigheden kan er vloeistof uit de accu worden gespoten; vermijd contact. Als er per ongeluk contact optreedt, spoel dan met water. Als de vloeistof in contact komt met de ogen, zoek dan ook medische hulp. Vloeistof die uit de accu wordt gespoten, kan irritatie of brandwonden veroorzaken.
    7. brandgevaar Gebruik geen beschadigde of gewijzigde accu of elektrisch gereedschap. Beschadigde of gewijzigde accu's kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of letsel.
    8. Stel een accu of elektrisch gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C kan een explosie veroorzaken.
    9. brandgevaar Volg alle laadinstructies op en laad de accu of het elektrisch gereedschap niet op buiten het temperatuurbereik dat in de instructies is gespecificeerd. Onjuist opladen of opladen bij temperaturen buiten het gespecificeerde bereik kan de accu beschadigen en het risico op brand vergroten.
    10. Laat onderhoud uitvoeren door een gekwalificeerde reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het product behouden blijft.
    11. Wijzig of probeer het elektrisch gereedschap of de accu niet te repareren, behalve zoals aangegeven in de gebruiks- en onderhoudsinstructies.
    12. brandgevaar De acculader wordt heet tijdens gebruik. De warmte van de lader kan zich ophopen tot onveilige niveaus en brandgevaar veroorzaken als deze niet voldoende wordt geventileerd, als gevolg van een elektrische fout, of als deze in een hete omgeving wordt gebruikt. Plaats de lader niet op een brandbaar oppervlak. Blokkeer geen ventilatieopeningen op de lader.
      Vermijd vooral het plaatsen van de lader op tapijten en vloerkleden; ze zijn niet alleen brandbaar, maar ze blokkeren ook de ventilatieopeningen onder de lader. Plaats de lader op een stabiel, stevig, niet-brandbaar oppervlak (zoals een stabiele metalen werkbank of betonnen vloer) op minstens 30 cm afstand van alle brandbare objecten, zoals gordijnen of muren. Houd een brandblusser en een rookmelder in de buurt. Controleer de lader en de accu regelmatig tijdens het opladen.
  7. brandgevaar Veiligheidswaarschuwingen voor lithiumbatterijen
    LITHIUMBATTERIJEN SLAAN EEN GROTE HOEVEELHEID ENERGIE OP EN ZULLEN VUUR SPUIEN OF EXPLODEREN BIJ MISBRUIK:
    1. Houd de accu droog.
    2. DOE GEEN VAN DE VOLGENDE DINGEN MET DE ACCU:
      • Openen,
      • Laten vallen,
      • Kortsluiten,
      • Doorboren,
      • Verbranden, of
      • Blootstellen aan temperaturen hoger dan 130 °C.
  1. Laad de accu alleen op volgens de instructies van de lader.
  2. Inspecteer de accu voor elk gebruik; gebruik of laad hem niet op als hij beschadigd is.
  1. Veiligheidsinstructies voor alle werkzaamheden
    1. Gebruik de extra handgreep(en). Verlies van controle kan persoonlijk letsel veroorzaken.
    2. Verstevig het gereedschap correct voor gebruik. Dit gereedschap produceert een hoog uitgangskoppel en zonder het gereedschap tijdens het gebruik correct te verstevigen, kan verlies van controle optreden, wat kan leiden tot persoonlijk letsel.
    3. schokgevaar Houd het elektrisch gereedschap vast aan geïsoleerde grijpvlakken wanneer u een werkzaamheid uitvoert waarbij het snijaccessoire of de bevestigingsmiddelen in contact kunnen komen met verborgen bedrading of het eigen snoer. Als het snijaccessoire in contact komt met een "stroomvoerende" draad, kunnen blootliggende metalen delen van het elektrisch gereedschap "stroomvoerend" worden en de bediener een elektrische schok geven.
    4. Laat de bit afkoelen voordat u hem aanraakt, verwisselt of afstelt. Bits worden tijdens gebruik erg heet en kunnen u branden.
    5. Als de boor vastloopt, laat dan onmiddellijk de trekker los; het boorkoppel kan letsel veroorzaken of de bit breken.
  2. Veiligheidsinstructies bij gebruik van lange boren
    1. Werk nooit met een hogere snelheid dan de maximale snelheid die voor de boor is aangegeven. Bij hogere snelheden is de kans groter dat de bit buigt als deze vrij kan draaien zonder in contact te komen met het werkstuk, wat kan leiden tot persoonlijk letsel.
    2. Begin altijd met boren op lage snelheid en met de punt van de bit in contact met het werkstuk. Bij hogere snelheden is de kans groter dat de bit buigt als deze vrij kan draaien zonder in contact te komen met het werkstuk, wat kan leiden tot persoonlijk letsel.
    3. Oefen alleen druk uit in een rechte lijn met de bit en oefen geen overmatige druk uit. Bits kunnen buigen, waardoor ze breken of u de controle verliest, wat kan leiden tot persoonlijk letsel.
  3. Trillingsveiligheid
    Dit gereedschap trilt tijdens gebruik.
    Herhaalde of langdurige blootstelling aan trillingen kan tijdelijk of permanent lichamelijk letsel veroorzaken, met name aan de handen, armen en schouders. Om het risico op trillingsgerelateerd letsel te verminderen:
    1. Iedereen die regelmatig of gedurende langere tijd trillend gereedschap gebruikt, moet eerst door een arts worden onderzocht en vervolgens regelmatig medisch worden gecontroleerd om er zeker van te zijn dat medische problemen niet worden veroorzaakt of verergerd door het gebruik. Zwangere vrouwen of mensen met een verminderde bloedcirculatie naar de hand, eerdere handletsels, aandoeningen van het zenuwstelsel, diabetes of de ziekte van Raynaud mogen dit gereedschap niet gebruiken.
      Als u symptomen ervaart die verband houden met trillingen (zoals tintelingen, gevoelloosheid en witte of blauwe vingers), zoek dan zo snel mogelijk medisch advies.
    2. Rook niet tijdens gebruik. Nicotine vermindert de bloedtoevoer naar de handen en vingers, waardoor het risico op trillingsgerelateerd letsel toeneemt.
    3. Draag geschikte handschoenen om de trillingseffecten op de gebruiker te verminderen.
    4. Gebruik gereedschap met de laagste trilling als er een keuze is.
    5. Neem elke dag van het werk trillingsvrije perioden op.
    6. Houd het gereedschap zo licht mogelijk vast (terwijl u er toch veilig controle over houdt). Laat het gereedschap het werk doen.
    7. Om trillingen te verminderen, onderhoudt u het gereedschap zoals uitgelegd in deze handleiding. Als er abnormale trillingen optreden, stop dan onmiddellijk met het gebruik.

Aarding

Waarschuwing
OM ELEKTRISCHE SCHOKKEN EN DODELIJK GEVAAR DOOR ONJUISTE AARDING TE VOORKOMEN:
Raadpleeg een gekwalificeerde elektricien als u twijfelt of het stopcontact correct geaard is. Wijzig de stekker van het netsnoer die bij de oplader is geleverd niet. Gebruik de oplader niet als het netsnoer of de stekker beschadigd is. Laat het in geval van schade repareren door een servicebedrijf voordat u het gebruikt. Als de stekker niet in het stopcontact past, laat dan een geschikt stopcontact installeren door een gekwalificeerde elektricien.

Verlengsnoeren

Opmerking: Verlengsnoeren mogen niet worden gebruikt met de oplader van dit item.

Symbolen

Dubbel geïsoleerd Dubbel geïsoleerd
V Volts
A Ampère
n0 xxxx/min. Onbelast aantal omwentelingen per minuut (RPM)
Waarschuwing met betrekking tot risico op oogletsel. Draag een ANSI-goedgekeurde veiligheidsbril met zijschermen. WAARSCHUWING-markering betreffende
Risico op oogletsel. Draag een ANSI-goedgekeurde veiligheidsbril met zijschermen.
Lees de handleiding voor installatie en/of gebruik. Lees de handleiding voor installatie en/of gebruik.
Brandgevaar WAARSCHUWING-markering betreffende
Brandgevaar.
Bedek de ventilatieopeningen van de oplader niet.
Laad alleen op een vuurvaste ondergrond.
Elektrisch schokgevaar WAARSCHUWING-markering betreffende
Risico op elektrische schokken.
Sluit het netsnoer van de oplader correct aan op het juiste stopcontact.
Waarschuwing met betrekking tot risico op explosie. Prik, sluit of open accupacks niet en laad geen beschadigde accupacks op. WAARSCHUWING-markering betreffende
Risico op explosie.
Prik, sluit of open accupacks niet en laad geen beschadigde accupacks op.

Specificaties

Batterijclassificatie Bauer 20V Li-ion (apart verkocht)
Batterijlader Bauer 20V Li-ion (apart verkocht)
Nullasttoerental n0: 0-500/0-1900/min
Boorkopgrootte 1/2" (Ø13mm)

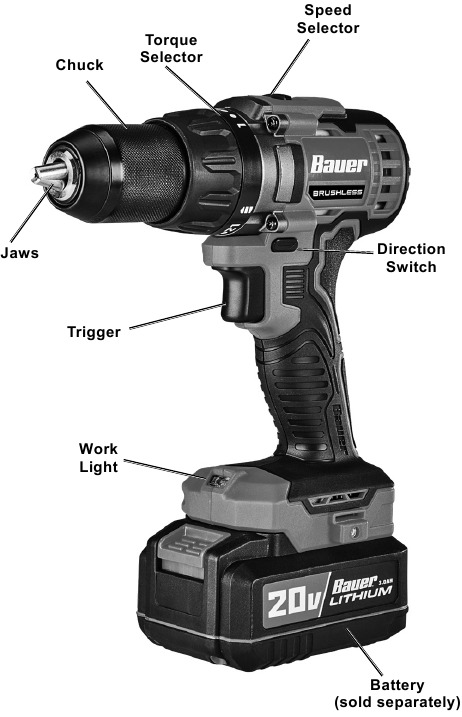

Functies

waarschuwing Lees de VOLLEDIGE BELANGRIJKE VEILIGHEIDSINFORMATIE aan het begin van deze handleiding, inclusief alle tekst onder de subkoppen daarin, voordat u dit product installeert of gebruikt.
Functies

Bedieningsinstructies

waarschuwing Lees de VOLLEDIGE BELANGRIJKE VEILIGHEIDSINFORMATIE aan het begin van deze handleiding, inclusief alle tekst onder de subkoppen daarin, voordat u dit product installeert of gebruikt.

Gereedschap instellen


OM ERNSTIG LETSEL DOOR ACCIDENTELE WERKING TE VOORKOMEN:
Zorg ervoor dat de Trigger (schakelaar) in de uit-stand staat en verwijder de Battery Pack (accu) voordat u een procedure in deze sectie uitvoert.

Batterij opladen

Laad de batterij op na het uitpakken en voordat u dit gereedschap gebruikt. Volg de instructies die bij de batterijlader zijn geleverd (apart verkocht).

Bit installatie


Draag zware werkhandschoenen ter bescherming bij het plaatsen en verwijderen van de boorbits. Boorbits worden erg heet tijdens gebruik. Verwijder de boorbits pas als de bit is afgekoeld.

LET OP: Gebruik scherpe bits. Stompe, verbogen of beschadigde bits veroorzaken spanning op de boor en/of breken.

  1. Houd de ring achter de kraag van de Chuck (boorkop) met één hand vast en draai de kraag van de Chuck (boorkop) tegen de klok in totdat de bekken van de boor voldoende zijn geopend om de bit te plaatsen.
  2. Gebruik een bit die is ontworpen voor het type werkstuk. Plaats de gewenste boor, schroevendraaier, bout of moerbit in de boor tussen de Chuck Jaws (boorkopbekken).

Opmerking: Naast bits met enkele of dubbele uiteinden kunnen ook adapters met Hex-schachten met bijpassende dopsleutelkoppen worden gebruikt.

  1. Draai de Chuck (boorkop) met de hand vast totdat de bit stevig op zijn plaats wordt gehouden, gecentreerd tussen de Chuck Jaws (boorkopbekken). Bevestig de Belt Clip (riemclip) aan de Handle (handgreep) met behulp van de meegeleverde Screw (schroef). De Clip (clip) kan aan beide zijden worden bevestigd.

Snelheidsselectie

Pas de Speed Selector (snelheidsschakelaar) aan op de gewenste instelling:

  • Lage snelheid: Selecteer 1
  • Hoge snelheid: Selecteer 2

Koppel instellen

Stel het koppel in door de Torque Selector (koppelkeuzeschakelaar) te draaien.
Gebruik de genummerde koppelinstellingen van 1 tot 17 voor het aandrijven van schroeven, bouten en moeren.

  • De vereiste koppelinstelling is afhankelijk van het object dat wordt aangedreven. Beschouw in het geval van schroeven de grootte, lengte en het type materiaal.
  • Als er een geleidegat in het materiaal is geboord, is een lagere koppelinstelling vereist.
  • Pas de koppelinstelling laag genoeg aan om een veiligheidsmarge mogelijk te maken. Gebruik een zeer lage koppelinstelling bij het eerste indraaien van kleine schroeven in zachte materialen. Pas de instelling vervolgens aan naarmate de juiste benodigde kracht wordt bepaald.

Werkstuk en werkplek instellen

  1. Wijs een werkgebied aan dat schoon en goed verlicht is. Het werkgebied mag geen toegang door kinderen of huisdieren toestaan om afleiding en letsel te voorkomen.
  1. Zet losse werkstukken vast met behulp van een bankschroef of klemmen (niet inbegrepen) om beweging tijdens het werken te voorkomen.
  2. Er mogen zich geen objecten in de buurt bevinden, zoals nutsleidingen, die een gevaar vormen tijdens het werken.

Algemene gebruiksaanwijzing

  1. Vergrendel de Trigger (schakelaar) en plaats vervolgens een volledig opgeladen Battery Pack (accu), en zorg ervoor dat deze stevig vastklikt.
  2. Stel de Direction Switch (richtingsschakelaar) in:

Vooruit: Duw de Switch (schakelaar) aan de rechterkant naar binnen (pijl wijst naar voren) voor rotatie met de klok mee.
Achteruit: Duw de Switch (schakelaar) aan de linkerkant naar binnen (pijl wijst naar achteren) voor rotatie tegen de klok in.
Trigger Lock (schakelaarvergrendeling): Duw de Switch (schakelaar) naar het midden om de Trigger (schakelaar) te vergrendelen.


Zet de Direction Switch (richtingsschakelaar) tijdens het instellen, bij het verwisselen van bits of wanneer het gereedschap niet wordt gebruikt in de middelste Trigger Lock (schakelaarvergrendeling) stand.

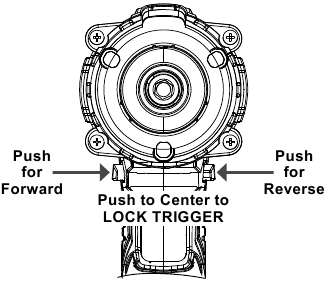

Een Direction Switch instellen op de middelste Trigger Lock

  1. Installeer de bit, selecteer Torque (koppel) (bij het aandrijven), Speed (snelheid) en Direction (richting).

LET OP: Verander de draairichting niet terwijl de Chuck (boorkop) draait. Wacht tot de Chuck (boorkop) volledig tot stilstand is gekomen voordat u de richting verandert.

  1. Druk op de Trigger (schakelaar). Het Work Light (werklampje) gaat branden wanneer de Trigger (schakelaar) wordt ingedrukt en gaat een paar seconden nadat de Trigger (schakelaar) is losgelaten uit.
  2. Gebruik bij het plaatsen of verwijderen van een schroef of bout eerst lichte druk om de bit in de kop van de schroef of bout te houden en ervoor te zorgen dat de schroef of bout in het materiaal draait of eruit draait.
  3. Laat bij het boren van een gat het gereedschap het werk doen en gebruik alleen voldoende druk om de boor te volgen terwijl deze het gat in het materiaal snijdt.
  4. Gebruik bij het boren van een hard, glad oppervlak een centerpons (niet inbegrepen) om het gewenste gat te markeren.
  5. Laat bij het beëindigen van het gebruik van de boor de Trigger (schakelaar) los en centreer de Direction Switch (richtingsschakelaar) om de Trigger (schakelaar) te vergrendelen.
  6. Verwijder na gebruik de Battery Pack (accu) van het gereedschap om ongelukken te voorkomen. Maak het gereedschap schoon en bewaar het binnenshuis buiten het bereik van kinderen.

Boren in hout

  1. Gebruik hogesnelheidsboren voor het boren in hout.
  2. Start het boren in hout op een zeer lage snelheid om te voorkomen dat de bit slipt. Verhoog de snelheid naarmate de boor in het hout bijt.
  3. Plaats bij het boren van doorlopende gaten een blok of hout achter het werkstuk om gerafelde randen aan de achterkant van het gat te voorkomen.

Boren in metaal

  1. Gebruik hogesnelheidsboren voor het boren in metaal.
  2. Start het boren in metaal op een zeer lage snelheid om te voorkomen dat de bit slipt. Handhaaf de snelheid en druk en zorg voor snijden zonder de bit te oververhitten.
  3. Gebruik bij het boren van grote gaten in metalen oppervlakken eerst een kleine boor. Maak het vervolgens af met een grotere boor. Zorg ervoor dat u de bit met olie smeert om de boorwerking te verbeteren en de levensduur van de bit te verlengen.

Instructies voor onderhoud en service

waarschuwing Procedures die niet specifiek in deze handleiding worden uitgelegd, mogen alleen worden uitgevoerd door een gekwalificeerde technicus.


OM ERNSTIG LETSEL DOOR ACCIDENTELE WERKING TE VOORKOMEN:
Zorg ervoor dat de Trigger (schakelaar) in de uit-stand staat en verwijder de Battery Pack (accu) voordat u een procedure in deze sectie uitvoert.

OM ERNSTIG LETSEL DOOR HET FALEN VAN GEREEDSCHAP TE VOORKOMEN:
Gebruik geen beschadigde apparatuur. Als er abnormaal geluid of trilling optreedt, laat het probleem dan verhelpen voordat u het verder gebruikt.

Reiniging, onderhoud en smering

  1. CONTROLEER VÓÓR ELK GEBRUIK de algemene toestand van het gereedschap. Controleer op:
    • lekkende, gezwollen of gebarsten Battery Pack (accu)
    • losse hardware
    • verkeerde uitlijning of vastlopen van bewegende delen
    • gebarsten of gebroken onderdelen
    • elke andere toestand die de veilige werking kan beïnvloeden.
  1. MAAK NA GEBRUIK de buitenkant van het gereedschap schoon met een schone doek.
  2. Li-Ion-BATTERIJ MOET WORDEN GERECYCLEERD OF CORRECT WORDEN AFGEVOERD. Sluit de batterij niet kort, verbrand hem niet en open hem niet.
  3. Koppel de Battery Pack (accu) los en bewaar de Battery Pack (accu), Charger (lader) en Tool (gereedschap) in een droge ruimte binnenshuis buiten het bereik van kinderen en uit de buurt van metalen voorwerpen (d.w.z. paperclips, munten) om kortsluiting te voorkomen.

Probleemoplossing

Probleem Mogelijke oorzaken Waarschijnlijke oplossingen

Gereedschap start niet
  1. Battery Pack (accu) niet correct aangesloten.
  2. Battery Pack (accu) niet correct opgeladen.
  3. Battery Pack (accu) is doorgebrand.
  4. Interne schade of slijtage. (Trigger (schakelaar) bijvoorbeeld.)
  1. Verwijder de Battery Pack (accu), zorg ervoor dat er geen obstakels zijn, plaats de Battery Pack (accu) terug volgens zijn vorm (hij zou maar op één manier moeten passen) en druk stevig aan totdat de Battery Pack (accu) op zijn plaats vergrendelt.
  2. Zorg ervoor dat de Charger (lader) is aangesloten en correct werkt. Geef de Battery Pack (accu) voldoende tijd om correct op te laden.
  3. Voer de oude Battery Pack (accu) op de juiste manier af of recycleer hem. Vervang de Battery Pack (accu).
  4. Laat het gereedschap door een technicus onderhouden.

Gereedschap werkt langzaam
  1. Gereedschap dwingen te snel te werken.
  2. Battery Pack (accu) verslijt.
  1. Laat het gereedschap in zijn eigen tempo werken.
  2. Voer de oude Battery Pack (accu) op de juiste manier af of recycleer hem. Vervang de Battery Pack (accu).

Prestaties nemen na verloop van tijd af

 Bit stomp of beschadigd. Houd de bits scherp. Vervang ze indien nodig.

Overmatig lawaai of geratel

 Interne schade of slijtage.
(Lagers bijvoorbeeld.)		 Laat het gereedschap door een technicus onderhouden.

Oververhitting
  1. Gereedschap dwingen te snel te werken.
  2. Bit stomp of beschadigd.
  3. Geblokkeerde ventilatieopeningen van de motorbehuizing.
  1. Laat het gereedschap in zijn eigen tempo werken.
  2. Houd de bits scherp. Vervang ze indien nodig.
  3. Draag een ANSI-goedgekeurde veiligheidsbril en een NIOSH-goedgekeurd stofmasker/ademhalingsapparaat tijdens het uitblazen van stof uit de motor met behulp van perslucht.
waarschuwing Volg alle veiligheidsmaatregelen bij het diagnosticeren of onderhouden van het gereedschap. Koppel de Battery Pack (accu) en de Charger (lader) los van de stroomvoorziening voordat u service verricht.

Voor technische vragen kunt u bellen met 1-888-866-5797.

Bezoek onze website op: http://www.harborfreight.com
E-mail onze technische ondersteuning op: productsupport@harborfreight.com

Copyright © 2021 by Harbor Freight Tools. Alle rechten voorbehouden. Geen enkel deel van deze handleiding of enig artwork hierin mag worden gereproduceerd in welke vorm of gedaante dan ook zonder de uitdrukkelijke schriftelijke toestemming van Harbor Freight Tools.
Diagrammen in deze handleiding zijn mogelijk niet proportioneel getekend. Vanwege voortdurende verbeteringen kan het werkelijke product enigszins afwijken van het product dat hierin wordt beschreven.
Gereedschap dat nodig is voor montage en service is mogelijk niet inbegrepen.

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Bauer 2191CR-B, 58952 - 1/2 in. Compact Brushless Drill/Driver Handleiding

Beschikbare talen

Gerelateerde Handleidingen voor Bauer 2191CR-B

Inhoudsopgave
