Bauer 1962E-B, 57003 - 7 in. Trigger Grip Angle Grinder Manual

WAARSCHUWINGSSYMBOLEN EN DEFINITIES

	Dit is het veiligheidswaarschuwingssymbool. Het wordt gebruikt om u te waarschuwen voor potentiële gevaren voor persoonlijk letsel. Neem alle veiligheidsberichten die op dit symbool volgen in acht om mogelijk letsel of de dood te voorkomen.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.
NOTICE	Houdt zich bezig met praktijken die geen verband houden met persoonlijk letsel.

BELANGRIJKE VEILIGHEIDSINFORMATIE

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen en instructies.
Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
De term elektrisch gereedschap in de waarschuwingen verwijst naar uw elektrisch gereedschap met snoer (vast) of elektrisch gereedschap op batterijen (draadloos).

Veiligheid van het werkgebied

1. Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
2. Gebruik geen elektrisch gereedschap in explosieve omgevingen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof van dampen kunnen ontsteken.
3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ervoor zorgen dat u de controle verliest.

Elektrische veiligheid

1. Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
2. Vermijd lichamelijk contact met geaarde oppervlakken zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap terechtkomt, verhoogt het risico op elektrische schokken.
4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, te trekken of los te koppelen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
5. Als u een elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis vermindert het risico op elektrische schokken.
6. Als het gebruik van een elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van een elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
2. Gebruik veiligheidsuitrusting. Draag altijd een oogbescherming. Veiligheidsuitrusting zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die voor de juiste omstandigheden wordt gebruikt, vermindert persoonlijk letsel.
3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of de batterij, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap dat de schakelaar aan heeft, nodigt uit tot ongelukken.
4. Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap aanzet. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
5. Reik niet te ver. Behoud te allen tijde een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
6. Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen in bewegende onderdelen blijven haken.
7. Als er apparaten zijn voorzien voor de aansluiting van stofafzuig- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van deze apparaten kan stofgerelateerde gevaren verminderen.
8. Gebruik alleen veiligheidsuitrusting die is goedgekeurd door een geschikt normeringsinstituut. Niet-goedgekeurde veiligheidsuitrusting biedt mogelijk geen adequate bescherming. Oogbescherming moet ANSI-goedgekeurd zijn en ademhalingsbescherming moet NIOSH-goedgekeurd zijn voor de specifieke gevaren in het werkgebied.

Gebruik en onderhoud van elektrisch gereedschap

1. Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrisch gereedschap zal het werk beter en veiliger doen tegen het tempo waarvoor het is ontworpen.
2. Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
3. Koppel de stekker los van de stroombron en/of de batterij van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op onbedoeld starten van het elektrisch gereedschap.
4. Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in de handen van ongetrainde gebruikers.
5. Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of binding van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren voordat u het gebruikt als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden zal minder snel vastlopen en is gemakkelijker te bedienen.
7. Gebruik het elektrisch gereedschap, accessoires en toolbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere bewerkingen dan waarvoor het bedoeld is, kan leiden tot een gevaarlijke situatie.

Onderhoud

Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap behouden blijft.

Veiligheidswaarschuwingen die gelden voor slijpen, schuren, staalborstelen, polijsten of doorslijpen

1.
   Dit elektrische gereedschap is bedoeld om te functioneren als een slijpmachine, schuurmachine, staalborstel, polijstmachine of doorslijpmachine. Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd.
   Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
2. Gebruik geen accessoires die niet specifiek zijn ontworpen en aanbevolen door de fabrikant van het gereedschap. Het feit dat een accessoire aan uw elektrische gereedschap kan worden bevestigd, garandeert geen veilige werking.
3. Het nominale toerental van het accessoire moet minstens gelijk zijn aan het maximale toerental dat op het elektrische gereedschap is aangegeven. Accessoires die sneller draaien dan hun NOMINALE TOERENTAL kunnen breken en uit elkaar vliegen.
4. De buitendiameter en de dikte van uw accessoire moeten binnen de capaciteitsclassificatie van uw elektrische gereedschap vallen. Accessoires met een onjuiste maat kunnen niet voldoende worden afgeschermd of gecontroleerd.
5. De asmaat van schijven, flenzen, steunschijven of andere accessoires moet goed passen op de as van het elektrische gereedschap. Accessoires met asgaten die niet overeenkomen met de bevestigingsmaterialen van het elektrische gereedschap, zullen ongelijkmatig lopen, overmatig trillen en kunnen leiden tot verlies van controle.
6. Gebruik geen beschadigde accessoires. Inspecteer vóór elk gebruik het accessoire, zoals schuurschijven op chips en scheuren, de steunschijf op scheuren, slijtage of overmatige slijtage, de staalborstel op losse of gebarsten draden. Als het elektrische gereedschap of accessoire is gevallen, inspecteer dan op schade of installeer een onbeschadigd accessoire. Na het inspecteren en installeren van een accessoire, positioneer uzelf en omstanders uit de buurt van het vlak van het roterende accessoire en laat het elektrische gereedschap gedurende één minuut op maximaal onbelast toerental draaien. Beschadigde accessoires zullen normaal gesproken tijdens deze testtijd uit elkaar breken.
7. Draag persoonlijke beschermingsmiddelen. Gebruik, afhankelijk van de toepassing, een gelaatsscherm, veiligheidsbril of veiligheidsbril. Draag, indien van toepassing, een stofmasker, gehoorbeschermers, handschoenen en een werkplaats schort dat kleine schuur- of werkstuk fragmenten kan tegenhouden. De oogbescherming moet in staat zijn om rondvliegend puin te stoppen dat wordt gegenereerd door verschillende bewerkingen. De oogbescherming moet in staat zijn om rondvliegend puin te stoppen dat wordt gegenereerd door verschillende bewerkingen. Het stofmasker of ademhalingsapparaat moet in staat zijn om deeltjes uit te filteren die door uw bewerking worden gegenereerd. Langdurige blootstelling aan lawaai van hoge intensiteit kan gehoorverlies veroorzaken.
8. Houd omstanders op veilige afstand van het werkgebied. Iedereen die het werkgebied betreedt, moet persoonlijke beschermingsmiddelen dragen. Fragmenten van het werkstuk of van een gebroken accessoire kunnen wegvliegen en letsel veroorzaken buiten het onmiddellijke werkgebied.
9. Houd het elektrische gereedschap alleen vast aan geïsoleerde grijpvlakken, wanneer u een bewerking uitvoert waarbij het accessoire in contact kan komen met verborgen bedrading of het eigen snoer. Een accessoire dat in contact komt met een 'stroomdraad' kan blootgestelde metalen delen van het elektrische gereedschap 'onder spanning' zetten en de bediener een schok geven.
10. Plaats het snoer uit de buurt van het draaiende accessoire.
    Als u de controle verliest, kan het snoer worden doorgesneden of vast komen te zitten en kan uw hand of arm in het draaiende accessoire worden getrokken.
11. Leg het elektrische gereedschap nooit neer voordat het accessoire volledig tot stilstand is gekomen. Het draaiende accessoire kan het oppervlak vastgrijpen en het elektrische gereedschap uit uw controle trekken.
12. Laat het elektrische gereedschap niet draaien terwijl u het aan uw zijde draagt. Accidenteel contact met het draaiende accessoire kan uw kleding vastgrijpen, waardoor het accessoire in uw lichaam wordt getrokken.
13. Reinig regelmatig de ventilatieopeningen van het elektrische gereedschap. De ventilator van de motor zuigt stof in de behuizing en overmatige ophoping van metaalpoeder kan elektrische gevaren veroorzaken.
14. Gebruik het elektrische gereedschap niet in de buurt van brandbare materialen. Vonken kunnen deze materialen ontsteken.
15. Gebruik geen accessoires die vloeibare koelmiddelen vereisen. Het gebruik van water of andere vloeibare koelmiddelen kan leiden tot elektrocutie of schokken.
16. Onderhoud de etiketten en naamplaatjes op het gereedschap. Deze bevatten belangrijke veiligheidsinformatie. Neem contact op met Harbor Freight Tools voor een vervanging als ze onleesbaar zijn of ontbreken.
17. Vermijd onbedoeld starten. Bereid u voor om te beginnen met werken voordat u het gereedschap inschakelt.
18. Druk de spilvergrendeling niet in tijdens het starten of tijdens de werking.
19. Laat het gereedschap niet onbeheerd achter wanneer het is aangesloten op een stopcontact. Schakel het gereedschap uit en trek de stekker uit het stopcontact voordat u weggaat.
20. Gebruik klemmen (niet inbegrepen) of andere praktische manieren om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Het werk met de hand of tegen uw lichaam vasthouden is onstabiel en kan leiden tot verlies van controle en persoonlijk letsel.
21. Dit product is geen speelgoed. Buiten bereik van kinderen bewaren.
22. Mensen met pacemakers dienen voor gebruik hun arts(en) te raadplegen. Elektromagnetische velden in de buurt van een hartpacemaker kunnen storingen of uitval van de pacemaker veroorzaken. Daarnaast moeten mensen met pacemakers:
    • Vermijd alleen werken.
    • Niet gebruiken met de aan/uit-schakelaar vergrendeld.
    • Goed onderhouden en inspecteren om elektrische schokken te voorkomen.
    • Aard het netsnoer correct. Een aardlekstroomonderbreker (GFCI) moet ook worden geïmplementeerd - dit voorkomt aanhoudende elektrische schokken.

23. De waarschuwingen, voorzorgsmaatregelen en instructies die in deze handleiding worden besproken, kunnen niet alle mogelijke omstandigheden en situaties dekken die zich kunnen voordoen. De bediener moet begrijpen dat gezond verstand en voorzichtigheid factoren zijn die niet in dit product kunnen worden ingebouwd, maar door de bediener moeten worden toegepast.

Terugslag en gerelateerde waarschuwingen

Terugslag is een plotselinge reactie op een afgeknepen of vastgelopen roterende schijf, steunschijf, borstel of ander accessoire. Afknellen of vastlopen veroorzaakt een snelle stilstand van het roterende accessoire, waardoor het ongecontroleerde elektrische gereedschap wordt geforceerd in de richting tegengesteld aan de rotatie van het accessoire op het punt van de binding.
Als bijvoorbeeld een schuurschijf wordt vastgegrepen of afgeknepen door het werkstuk, kan de rand van de schijf die het afknel punt binnengaat in het oppervlak van het materiaal graven, waardoor de schijf eruit klimt of uitschiet. De schijf kan naar de bediener toe of van de bediener af springen, afhankelijk van de richting van de beweging van de schijf op het punt van afknellen. Schuurschijven kunnen ook breken onder deze omstandigheden.
Terugslag is het gevolg van misbruik van het elektrische gereedschap en/of onjuiste bedieningsprocedures of -omstandigheden en kan worden vermeden door de juiste voorzorgsmaatregelen te nemen, zoals hieronder beschreven.

1. Houd het elektrische gereedschap stevig vast en positioneer uw lichaam en arm zo dat u de terugslag krachten kunt weerstaan. Gebruik altijd de extra handgreep, indien aanwezig, voor maximale controle over terugslag of koppelreactie tijdens het opstarten.
   De bediener kan koppelreacties of terugslag krachten beheersen als de juiste voorzorgsmaatregelen worden genomen.
2. Plaats uw hand nooit in de buurt van het draaiende accessoire. Het accessoire kan over uw hand terugslaan.
3. Positioneer uw lichaam niet in het gebied waar het elektrische gereedschap zal bewegen als er terugslag optreedt.
   Terugslag zal het gereedschap voortstuwen in richtingen tegengesteld aan de beweging van de schijf op het punt van vastlopen.
4. Wees extra voorzichtig bij het werken in hoeken, scherpe randen enz. Vermijd het stuiteren en vastgrijpen van het accessoire. Hoeken, scherpe randen of stuiteren hebben de neiging om het draaiende accessoire vast te grijpen en verlies van controle of terugslag te veroorzaken.
5. Bevestig geen zaagketting, houtsnijmes of getand zaagblad. Dergelijke messen veroorzaken frequente terugslag en verlies van controle.

Veiligheidswaarschuwingen specifiek voor slijp- en doorslijptoepassingen

1. Gebruik alleen schijftypen die worden aanbevolen voor uw elektrische gereedschap en de specifieke beschermkap die is ontworpen voor de geselecteerde schijf.
   Schijven waarvoor het elektrische gereedschap niet is ontworpen, kunnen niet voldoende worden afgeschermd en zijn onveilig.
2. De beschermkap moet stevig aan het elektrische gereedschap zijn bevestigd en zo zijn geplaatst dat de veiligheid maximaal is, zodat de minste hoeveelheid van de schijf naar de bediener is gericht. De beschermkap helpt de bediener te beschermen tegen gebroken schijffragmenten en accidenteel contact met de schijf.
3. Schijven mogen alleen worden gebruikt voor aanbevolen toepassingen. Bijvoorbeeld: slijp niet met de zijkant van een doorslijpschijf. Doorslijpschijven zijn bedoeld voor perifeer slijpen, zijwaartse krachten die op deze schijven worden uitgeoefend, kunnen ervoor zorgen dat ze versplinteren.
4. Gebruik altijd onbeschadigde schijfflenzen die de juiste maat en vorm hebben voor uw geselecteerde schijf. De juiste schijfflenzen ondersteunen de schijf en verminderen zo de kans op schijfbreuk. Flenzen voor doorslijpschijven kunnen verschillen van flenzen voor slijpschijven.
5. Gebruik geen versleten schijven van grotere elektrische gereedschappen. Een schijf die is bedoeld voor een groter elektrisch gereedschap is niet geschikt voor de hogere snelheid van een kleiner gereedschap en kan barsten.
6. Kleed u op de juiste manier. Draag leren beenkappen en vuurbestendig schoeisel tijdens gebruik. Draag geen broeken met manchetten, shirts met open zakken of kleding die gesmolten metaal of vonken kan opvangen en vasthouden.

Veiligheidswaarschuwingen specifiek voor doorslijpwerkzaamheden

1. "Jam" de doorslijpschijf niet en oefen geen overmatige druk uit. Probeer geen overmatige snijdiepte te maken.Overbelasting van de schijf verhoogt de belasting en de gevoeligheid voor verdraaiing of vastlopen van de schijf in de snede en de mogelijkheid van terugslag of schijfbreuk.
2. Plaats uw lichaam niet in lijn met en achter de roterende schijf.Wanneer de schijf, op het punt van de bewerking, van uw lichaam af beweegt, kan de mogelijke terugslag de draaiende schijf en het elektrisch gereedschap recht op u afwerpen.
3. Wanneer de schijf vastloopt of wanneer u een snede om welke reden dan ook onderbreekt, schakel dan het elektrisch gereedschap uit en houd het elektrisch gereedschap stil totdat de schijf volledig tot stilstand is gekomen. Probeer nooit de doorslijpschijf uit de snede te verwijderen terwijl de schijf in beweging is, anders kan er terugslag optreden.Onderzoek en neem corrigerende maatregelen om de oorzaak van het vastlopen van de schijf te elimineren.
4. Start de snijbewerking niet opnieuw in het werkstuk. Laat de schijf op volle snelheid komen en ga voorzichtig terug in de snede.
   De schijf kan vastlopen, omhoog lopen of terugslag geven als het elektrisch gereedschap in het werkstuk wordt herstart.
5. Ondersteun panelen of oversized werkstukken om het risico op klemmen van de schijf en terugslag te minimaliseren.Grote werkstukken hebben de neiging om door te zakken onder hun eigen gewicht. Ondersteuningen moeten onder het werkstuk worden geplaatst in de buurt van de snijlijn en in de buurt van de rand van het werkstuk aan beide zijden van de schijf.
6. Wees extra voorzichtig bij het maken van een "pocket cut" (zak snede) in bestaande muren of andere blinde gebieden.
   De uitstekende schijf kan gas- of waterleidingen, elektrische bedrading of objecten doorsnijden die terugslag kunnen veroorzaken.

Veiligheidswaarschuwingen specifiek voor schuurwerkzaamheden

Gebruik geen buitensporig groot schuurpapier. Volg de aanbevelingen van de fabrikant bij het selecteren van schuurpapier.Groter schuurpapier dat buiten de schuurpad uitsteekt, vormt een snijgevaar en kan leiden tot haken, scheuren van de schijf of terugslag.

Veiligheidswaarschuwingen specifiek voor polijstwerkzaamheden

Laat geen losse delen van de polijstkap of de bevestigingskoorden vrij ronddraaien. Stop losse bevestigingskoorden weg of knip ze af.Losse en draaiende bevestigingskoorden kunnen verstrikt raken in uw vingers of blijven haken aan het werkstuk.

Veiligheidswaarschuwingen specifiek voor staalborstelwerkzaamheden

1. Wees ervan bewust dat staalborstelharen door de borstel worden weggeslingerd, zelfs tijdens normaal gebruik. Overbelast de draden niet door overmatige belasting op de borstel uit te oefenen.De staalborstelharen kunnen gemakkelijk lichte kleding en/of huid binnendringen.
2. Als het gebruik van een beschermkap wordt aanbevolen voor staalborstelen, zorg er dan voor dat de staalborstel of borstel niet in aanraking komt met de beschermkap.Staalborstel of borstel kan in diameter uitzetten als gevolg van de belasting en middelpuntvliedende krachten.

Veiligheid bij trillingen

Dit gereedschap trilt tijdens gebruik. Herhaalde of langdurige blootstelling aan trillingen kan tijdelijke of permanente lichamelijke letsels veroorzaken, met name aan de handen, armen en schouders. Om het risico op trillingsgerelateerd letsel te verminderen:

1. Iedereen die regelmatig of gedurende een langere periode trillend gereedschap gebruikt, moet eerst door een arts worden onderzocht en vervolgens regelmatig medische controles laten uitvoeren om ervoor te zorgen dat medische problemen niet worden veroorzaakt of verergerd door het gebruik. Zwangere vrouwen of mensen met een verminderde bloedcirculatie naar de hand, eerdere handblessures, aandoeningen van het zenuwstelsel, diabetes of de ziekte van Raynaud mogen dit gereedschap niet gebruiken. Als u medische of lichamelijke symptomen ervaart die verband houden met trillingen (zoals tintelingen, gevoelloosheid en witte of blauwe vingers), zoek dan zo snel mogelijk medisch advies.
2. Rook niet tijdens gebruik. Nicotine vermindert de bloedtoevoer naar de handen en vingers, waardoor het risico op trillingsgerelateerd letsel toeneemt.
3. Draag geschikte handschoenen om de trillingseffecten op de gebruiker te verminderen.
4. Gebruik gereedschap met de laagste trilling wanneer er een keuze is tussen verschillende processen.
5. Neem elke dag van het werk trillingsvrije perioden op.
6. Houd het gereedschap zo licht mogelijk vast (terwijl u er toch veilig controle over houdt). Laat het gereedschap het werk doen.
7. Om trillingen te verminderen, onderhoudt u het gereedschap zoals uitgelegd in deze handleiding. Als er abnormale trillingen optreden, stop dan onmiddellijk met het gebruik.

BEWAAR DEZE INSTRUCTIES.

Aarding

OM ELEKTRISCHE SCHOK EN OVERLIJDEN DOOR EEN ONJUISTE AARDINGSDRAADVERBINDING TE VOORKOMEN:
Raadpleeg een gekwalificeerde elektricien als u twijfelt of het stopcontact correct is geaard. Wijzig de stekker van het netsnoer die bij het gereedschap is geleverd niet. Verwijder nooit de aardingspen van de stekker. Gebruik het gereedschap niet als het netsnoer of de stekker beschadigd is. Laat het in geval van schade repareren door een servicebedrijf voordat u het gebruikt. Als de stekker niet in het stopcontact past, laat dan een geschikt stopcontact installeren door een gekwalificeerde elektricien.

Gegronde gereedschappen: Gereedschappen met stekkers met drie pinnen

1. Gereedschappen die zijn gemarkeerd met "Aarding vereist" hebben een snoer met drie draden en een stekker met drie pinnen. De stekker moet worden aangesloten op een correct geaard stopcontact. Als het gereedschap een elektrische storing vertoont of kapot gaat, biedt aarding een pad met lage weerstand om elektriciteit weg te voeren van de gebruiker, waardoor het risico op een elektrische schok wordt verminderd. (Zie stekker en stopcontact met 3 pinnen.)

2. De aardingspen in de stekker is via de groene draad in het snoer verbonden met het aardingssysteem in het gereedschap. De groene draad in het snoer mag alleen met het aardingssysteem van het gereedschap worden verbonden en mag nooit worden bevestigd aan een elektrisch "actieve" aansluiting. (Zie stekker en stopcontact met 3 pinnen.)
3. Het gereedschap moet worden aangesloten op een geschikt stopcontact dat correct is geïnstalleerd en geaard in overeenstemming met alle voorschriften en verordeningen. De stekker en het stopcontact moeten er uitzien zoals in de voorgaande afbeelding. (Zie stekker en stopcontact met 3 pinnen.)

Dubbel geïsoleerd gereedschap: Gereedschap met stekkers met twee pinnen

1. Gereedschappen die zijn gemarkeerd met "Dubbel geïsoleerd" vereisen geen aarding. Ze hebben een speciaal dubbel isolatiesysteem dat voldoet aan de OSHA-vereisten en voldoet aan de toepasselijke normen van Underwriters Laboratories, Inc., de Canadian Standard Association en de National Electrical Code.
2. Dubbel geïsoleerd gereedschap kan worden gebruikt in elk van de 120 volt-stopcontacten die in de voorgaande afbeelding worden weergegeven. (Zie stopcontacten voor stekker met 2 pinnen.)


Verlengsnoeren

1. Gegrond gereedschap vereist een verlengsnoer met drie draden. Dubbel geïsoleerd gereedschap kan een verlengsnoer met twee of drie draden gebruiken.
2. Naarmate de afstand tot het voedingsstopcontact groter wordt, moet u een verlengsnoer met een zwaardere kabeldikte gebruiken. Het gebruik van verlengsnoeren met een ontoereikende draaddikte veroorzaakt een ernstige spanningsval, wat resulteert in vermogensverlies en mogelijke schade aan het gereedschap. (Zie Tabel A.)
3. Hoe kleiner het kabeldiktenummer van de draad, hoe groter de capaciteit van het snoer. Een 14-gauge snoer kan bijvoorbeeld een hogere stroom voeren dan een 16-gauge snoer. (Zie Tabel A.)
4. Wanneer u meer dan één verlengsnoer gebruikt om de totale lengte te bereiken, zorg er dan voor dat elk snoer minstens de vereiste minimale draaddikte heeft. (Zie Tabel A.)
5. Als u één verlengsnoer voor meer dan één gereedschap gebruikt, tel dan de ampères op het typeplaatje bij elkaar op en gebruik de som om de vereiste minimale snoergrootte te bepalen. (Zie Tabel A.)
6. Als u een verlengsnoer buitenshuis gebruikt, zorg er dan voor dat het is gemarkeerd met het achtervoegsel "W-A" ("W" in Canada) om aan te geven dat het geschikt is voor gebruik buitenshuis.
7. Zorg ervoor dat het verlengsnoer correct is aangesloten en in goede elektrische staat verkeert. Vervang een beschadigd verlengsnoer altijd of laat het repareren door een gekwalificeerde elektricien voordat u het gebruikt.
8. Bescherm de verlengsnoeren tegen scherpe voorwerpen, overmatige hitte en vochtige of natte plekken.

Symboliek

	Dubbel geïsoleerd
V	Volt
~	Wisselstroom
A	Ampère
n0 xxxx/min.	Onbelast toerental per minuut (RPM)
	WAARSCHUWING met betrekking tot risico op oogletsel. Draag een ANSI-goedgekeurde veiligheidsbril met zijbescherming.
	Lees de handleiding voor installatie en/of gebruik.
	WAARSCHUWING met betrekking tot risico op gehoorverlies. Draag gehoorbescherming.
	WAARSCHUWING met betrekking tot risico op brand. Bedek de ventilatiekanalen niet. Houd ontvlambare objecten uit de buurt.
	WAARSCHUWING met betrekking tot risico op elektrische schok. Sluit het netsnoer correct aan op een geschikt stopcontact.

Specificaties

Installatie - Voor gebruik

Lees de VOLLEDIGE sectie BELANGRIJKE VEILIGHEIDSINFORMATIE aan het begin van deze handleiding, inclusief alle tekst onder subkoppen daarin, voordat u dit product installeert of gebruikt.

OM ERNSTIG LETSEL DOOR ACCIDENTELE WERKING TE VOORKOMEN:
Zet de aan/uit-schakelaar (Power Switch) van het gereedschap uit en haal de stekker van het gereedschap uit het stopcontact voordat u het gereedschap monteert of aanpassingen aan het gereedschap aanbrengt.

Opmerking: Raadpleeg voor aanvullende informatie over de onderdelen die op de volgende pagina's worden vermeld het montageschema aan het einde van deze handleiding.

MONTAGE

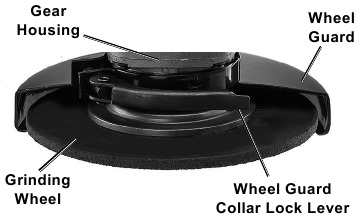

De wielbeschermer installeren

OM ERNSTIG LETSEL TE VOORKOMEN: Gebruik dit gereedschap niet zonder de correct geïnstalleerde wielbeschermer.

1. Ontgrendel de vergrendelingshendel van de wielbeschermer.

2. Schuif de kraag van de wielbeschermer over de rand van het tandwielhuis (Gear Housing).
3. Draai de wielbeschermer indien nodig om u te beschermen tijdens de geplande werkzaamheden.
4. Vergrendel de vergrendelingshendel van de wielbeschermer stevig.
5. Controleer de wielbeschermer om er zeker van te zijn dat deze stevig op zijn plaats zit. Pas indien nodig aan voordat u verdergaat.

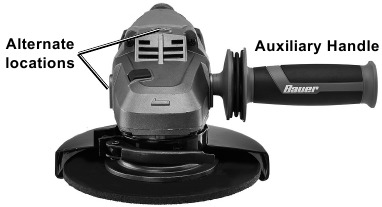

De extra handgreep installeren

OM ERNSTIG LETSEL TE VOORKOMEN: Gebruik dit gereedschap niet met slechts één hand of zonder de correct geïnstalleerde extra handgreep.

1. De extra handgreep kan in een van de drie posities worden geïnstalleerd: Aan beide zijden of bovenop het tandwielhuis (Gear Housing).

2. Schroef het schroefdraaduiteinde van de extra handgreep in de geselecteerde positie. Draai stevig vast voordat u begint met werken.

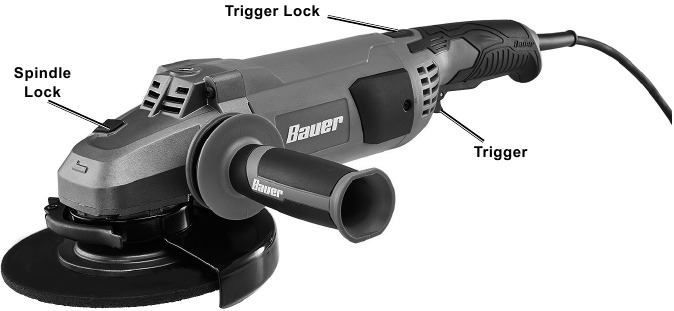

Functies

Bedieningsinstructies

Lees de VOLLEDIGE sectie BELANGRIJKE VEILIGHEIDSINFORMATIE aan het begin van deze handleiding, inclusief alle tekst onder subkoppen daarin, voordat u dit product installeert of gebruikt.

Gereedschap instellen

OM ERNSTIG LETSEL DOOR ACCIDENTELE WERKING TE VOORKOMEN:
Zet de aan/uit-schakelaar (Power Switch) van het gereedschap uit en haal de stekker van het gereedschap uit het stopcontact voordat u accessoires installeert.

Een niet-geschuurde schuurschijf installeren

1. De schuurschijf MOET:

• een nominale waarde hebben van minstens 8500/min.
• niet groter zijn dan 7' (180 mm) in diameter.
• voorzien zijn van een rond asgat van 5/8".
• niet dikker zijn dan 0,3".
• geschikt zijn voor oppervlakteslijpen, niet voor kantslijpen.
• droog en schoon zijn.
• na inspectie onbeschadigd blijken te zijn

2. Druk op de spindelvergrendelingsknop (Spindle Lock Button) en houd deze ingedrukt om te voorkomen dat de spindel draait.
3. Verwijder de buitenste flens. Houd de grote flens en de binnenste flens op de spindel.
4. Plaats de schuurschijf op de spindel.
5. Draai de buitenste flens op de spindel. Draai met een sleutel (Wrench) slechts zo ver vast dat de schijf stevig op de spindel wordt vastgehouden.
6.
   Om ernstig letsel te voorkomen, mag u de flens niet te vast aandraaien. Te strak aandraaien kan de schijf beschadigen, waardoor de schijf defect raakt.

Een accessoire met schroefdraad installeren

OM LETSEL TE VOORKOMEN: Draag stevige werkhandschoenen bij het hanteren van staalborstels en borstels. Deze accessoires zijn scherp en kunnen letsel veroorzaken.

1. Het accessoire MOET:

• een nominale waarde hebben van minstens 8500/min.
• niet groter zijn dan 7' (180 mm) in diameter.
• voorzien zijn van een schroefdraadopening van 5/8' - 11 TPI.
• onbeschadigd zijn.
• een schuurschijf en steunschijf, een lamellenschuurschijf, een staalborstel of een komvormige staalborstel zijn (accessoires niet inbegrepen).

2. Druk op de spindelvergrendelingsknop (Spindle Lock Button) en houd deze ingedrukt om te voorkomen dat de spindel draait.
3. Verwijder de buitenste flens en de grote flens en bewaar deze op een veilige plaats.
4. Draai het schijfaccessoire stevig op de spindel. Draai met een sleutel (Wrench) vast op de spindel.

Werkstuk en werkplek inrichten

6. Wijs een werkplek aan die schoon en goed verlicht is. De werkplek mag geen toegang bieden aan kinderen of huisdieren om afleiding en letsel te voorkomen.
7. Leid het netsnoer langs een veilige route naar de werkplek zonder struikelgevaar te creëren of het netsnoer bloot te stellen aan mogelijke schade. Het netsnoer moet de werkplek bereiken met voldoende extra lengte om vrije beweging tijdens het werken mogelijk te maken.
8. Zet losse werkstukken vast met behulp van een bankschroef of klemmen (niet inbegrepen) om beweging tijdens het werken te voorkomen.
9. Er mogen zich geen gevaarlijke objecten, zoals leidingen of vreemde voorwerpen, in de buurt bevinden die tijdens het werken een gevaar vormen.
10. U moet persoonlijke veiligheidsuitrusting gebruiken, inclusief, maar niet beperkt tot, ANSI-goedgekeurde oog- en gehoorbescherming, evenals stevige werkhandschoenen.
11. Zorg er voordat u begint met werken voor dat vonken en vuil die van het werkoppervlak afvliegen worden opgevangen.

Algemene bedieningsinstructies

OM ERNSTIG LETSEL TE VOORKOMEN: Houd het gereedschap stevig vast met beide handen.

1. Zorg ervoor dat de trekker (Trigger) niet is vergrendeld, en sluit het gereedschap vervolgens aan.
2. Knijp in de trekker (Trigger) om het gereedschap te starten. Om het gereedschap te vergrendelen, drukt u op de vergrendelknop (Lock ON Button) en laat u vervolgens de trekker (Trigger) los.
3. Laat het gereedschap op volle snelheid komen voordat u het werkstuk aanraakt.
4. Breng de schijf onder een hoek van 10° – 15° aan op het werkstuk, zodat het gereedschap op volle snelheid kan werken. Als het gereedschap vastloopt, oefen dan minder druk uit.
5. Om een gladder oppervlak te creëren, houdt u het gereedschap in beweging over het werkoppervlak.
6. Laat de trekker (Trigger) los om het gereedschap te stoppen, of druk op de trekker (Trigger) en laat deze los als de vergrendelknop (Lock ON Button) is ingeschakeld.
7. Laat het gereedschap volledig tot stilstand komen voordat u het neerzet.
8. Om ongelukken te voorkomen, schakelt u het gereedschap uit en koppelt u de stroomtoevoer los na gebruik. Maak het gereedschap schoon en bewaar het binnenshuis buiten het bereik van kinderen.

Onderhoud en service

Procedures die niet specifiek in deze handleiding worden uitgelegd, mogen alleen worden uitgevoerd door een gekwalificeerde technicus.

OM ERNSTIG LETSEL DOOR PER ONGELUK BEDIENING TE VOORKOMEN: Zet de aan/uit-schakelaar van het gereedschap uit en trek de stekker van het gereedschap uit het stopcontact voordat u inspectie-, onderhouds- of reinigingsprocedures uitvoert.

OM ERNSTIG LETSEL DOOR HET FALEN VAN GEREEDSCHAP TE VOORKOMEN: Gebruik geen beschadigde apparatuur. Als er abnormaal lawaai of trillingen optreden, laat het probleem dan verhelpen voordat u het verder gebruikt.

Reiniging, onderhoud en smering

1. VOOR ELK GEBRUIK, inspecteer de algemene staat van het gereedschap. Controleer op:
   • losse hardware,
   • verkeerde uitlijning of vastlopen van bewegende delen,
   • gebarsten of gebroken onderdelen,
   • beschadigde elektrische bedrading, en
   • elke andere toestand die de veilige werking kan beïnvloeden.

2. NA GEBRUIK, veeg de buitenkant van het gereedschap af met een schone doek.
3. Blaas periodiek stof en vuil uit de motoropeningen met behulp van droge perslucht. Draag hierbij een ANSI-goedgekeurde veiligheidsbril en een NIOSH-goedgekeurde adembescherming.
4.
   Als het netsnoer van dit elektrische gereedschap beschadigd is, mag het alleen worden vervangen door een gekwalificeerde servicemonteur.

Opslag en behandeling van accessoires

1. Behandel accessoires voorzichtig om vallen of stoten te voorkomen. Gebruik geen wielen die zijn gevallen of gestoten
2. Bewaar accessoires in schappen, rekken, dozen of lades. De opslagruimte moet droog en vorstvrij worden gehouden. Schuur- of doorslijpschijven die zijn blootgesteld aan vocht of vriestemperaturen mogen niet worden gebruikt.

Probleemoplossing

Probleem	Mogelijke oorzaken	Waarschijnlijke oplossingen
Gereedschap start niet	Snoer niet aangesloten. Geen stroom in het stopcontact. De thermische reset-schakelaar van het gereedschap is uitgeschakeld (indien aanwezig). Interne schade of slijtage. (Koolborstels of schakelaar, bijvoorbeeld.)	Controleer of het snoer is aangesloten. Controleer de stroom in het stopcontact. Als het stopcontact geen stroom heeft, schakel dan het gereedschap uit en controleer de stroomonderbreker. Als de stroomonderbreker is uitgeschakeld, zorg er dan voor dat het circuit de juiste capaciteit heeft voor het gereedschap en dat het circuit geen andere belastingen heeft. Schakel het gereedschap uit en laat het afkoelen. Druk op de resetknop op het gereedschap. Laat het gereedschap door een technicus onderhouden.
Gereedschap werkt langzaam	Overmatige druk uitgeoefend op het werkstuk. Vermogen wordt verminderd door een lang of een verlengsnoer met een kleine diameter.	Verminder de druk en laat het gereedschap het werk doen. Elimineer het gebruik van een verlengsnoer. Als een verlengsnoer nodig is, gebruik er dan een met de juiste diameter voor zijn lengte en belasting. Zie Verlengsnoeren in de sectie AARDING.
Prestaties nemen na verloop van tijd af	Koolborstels versleten of beschadigd.	Laat een gekwalificeerde technicus de borstels vervangen.
Overmatig lawaai of geratel	Interne schade of slijtage. (Koolborstels of lagers, bijvoorbeeld.)	Laat het gereedschap door een technicus onderhouden.
Oververhitting	Het gereedschap wordt gedwongen te snel te werken. Geblokkeerde ventilatieopeningen van de motorbehuizing. Motor wordt belast door een lang of een verlengsnoer met een kleine diameter.	Laat het gereedschap in zijn eigen tempo werken. Draag een ANSI-goedgekeurde veiligheidsbril en een NIOSH-goedgekeurd stofmasker/ademhalingsapparaat tijdens het uitblazen van stof uit de motor met behulp van perslucht. Elimineer het gebruik van een verlengsnoer. Als een verlengsnoer nodig is, gebruik er dan een met de juiste diameter voor zijn lengte en belasting. Zie Verlengsnoeren in de sectie AARDING.
Gereedschap slijpt, schuurt of borstelt niet effectief	Schijfaccessoire kan los zitten op de Spindel. Schijfaccessoire kan beschadigd, versleten of verkeerd type zijn voor het materiaal.	Zorg ervoor dat de schijfaccessoire-as correct is en dat de buitenste flens/asmoer vastzit. Controleer de staat en het type van de schijfaccessoire. Gebruik alleen het juiste type schijfaccessoire in goede staat.
Volg alle veiligheidsmaatregelen bij het diagnosticeren of onderhouden van het gereedschap. Koppel de stroomtoevoer los voordat u onderhoud uitvoert.

Voor technische vragen kunt u bellen met 1-888-866-5797.
Bezoek onze website op: http://www.harborfreight.com
E-mail onze technische ondersteuning op: productsupport@harborfreight.com

Copyright © 2021 door Harbor Freight Tools. Alle rechten voorbehouden. Geen enkel deel van deze handleiding of enig artwork hierin mag worden gereproduceerd in welke vorm dan ook zonder de uitdrukkelijke schriftelijke toestemming van Harbor Freight Tools. Diagrammen in deze handleiding zijn mogelijk niet proportioneel getekend. Vanwege voortdurende verbeteringen kan het daadwerkelijke product enigszins afwijken van het product dat hierin wordt beschreven. Gereedschap dat nodig is voor montage en service is mogelijk niet inbegrepen.

Referenties

• http://www.harborfreight.com

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

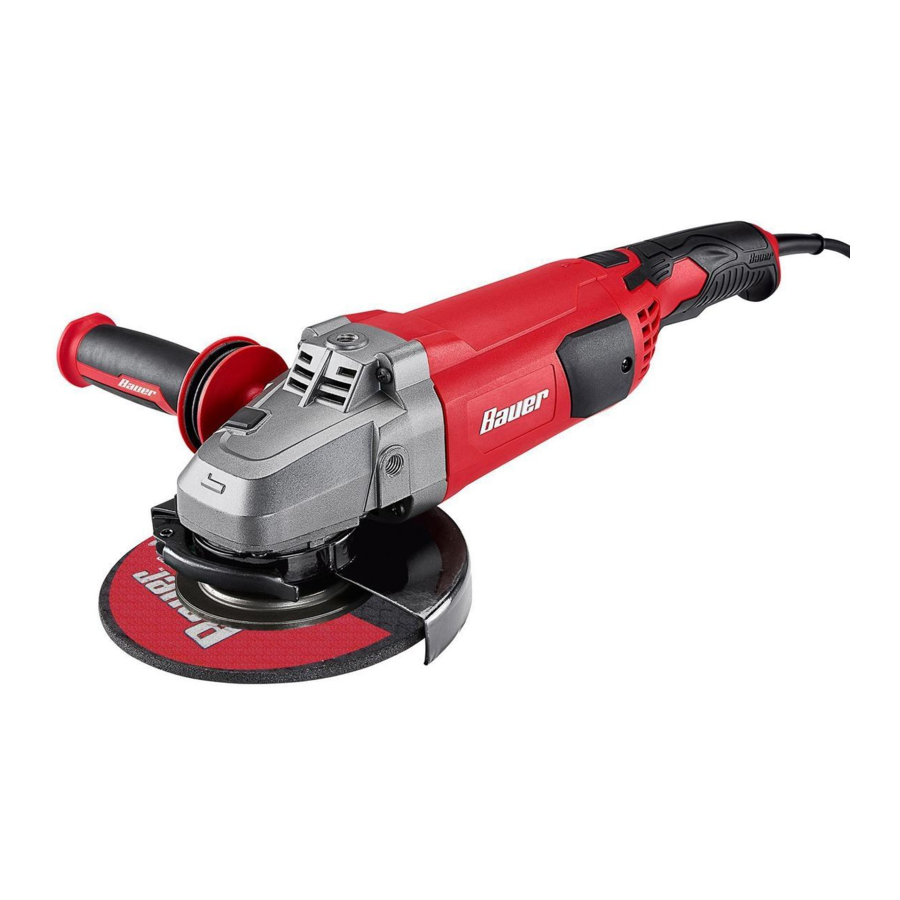

Download Bauer 1962E-B, 57003 - 7 in. Trigger Grip Angle Grinder Manual

Beschikbare talen
