Bauer 1865E-B, 64856 - 4-1/2 in. Slide Switch Angle Grinder Manual

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

WAARSCHUWINGSSYMBOLEN EN DEFINITIES
	Dit is het veiligheidswaarschuwingssymbool. Het wordt gebruikt om u te waarschuwen voor potentiële gevaren voor persoonlijk letsel. Neem alle veiligheidsberichten die dit symbool volgen in acht om mogelijk letsel of de dood te voorkomen.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.
	Heeft betrekking op praktijken die geen verband houden met persoonlijk letsel.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen en -instructies.
Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

Veiligheid van het werkgebied

1. Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
2. Gebruik elektrisch gereedschap niet in explosieve omgevingen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die stof of dampen kunnen ontsteken.
3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.

Elektrische veiligheid

1. Stekkers van elektrisch gereedschap moeten in het stopcontact passen. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongemodificeerde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
2. Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.

4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
5. Wanneer u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis vermindert het risico op elektrische schokken.
6. Als het gebruik van elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
2. Gebruik veiligheidsuitrusting. Draag altijd een veiligheidsbril. Veiligheidsuitrusting zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die onder de juiste omstandigheden wordt gebruikt, zal persoonlijk letsel verminderen.
3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar/trigger in de uit-stand staat voordat u verbinding maakt met de stroombron en/of het batterijpakket, het gereedschap oppakt of draagt.Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap waarbij de schakelaar aan staat, nodigt uit tot ongelukken.

4. Verwijder alle afstelsleutels of moersleutels voordat u het elektrisch gereedschap inschakelt. Een moersleutel of sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
5. Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
6. Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
7. Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvang, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van deze apparaten kan stofgerelateerde gevaren verminderen.
8. Gebruik alleen veiligheidsuitrusting die is goedgekeurd door een daartoe bevoegde instantie. Niet-goedgekeurde veiligheidsuitrusting biedt mogelijk geen adequate bescherming. Oogbescherming moet ANSI-goedgekeurd zijn en adembescherming moet NIOSH-goedgekeurd zijn voor de specifieke gevaren in het werkgebied.

Service

Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap gehandhaafd blijft.

Veiligheidswaarschuwingen die gebruikelijk zijn voor slijp-, schuur- of draadborstelwerkzaamheden

1. Dit elektrische gereedschap is bedoeld om te functioneren als een slijpmachine, schuurmachine of draadborstel. Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
2. Werkzaamheden zoals polijsten of doorslijpen worden niet aanbevolen met dit elektrisch gereedschap. Werkzaamheden waarvoor het elektrisch gereedschap niet is ontworpen, kunnen een gevaar opleveren en persoonlijk letsel veroorzaken.
3. Gebruik geen accessoires die niet specifiek zijn ontworpen en aanbevolen door de fabrikant van het gereedschap. Alleen omdat het accessoire op uw elektrisch gereedschap kan worden bevestigd, garandeert dit geen veilige werking.
4. Het nominale toerental van het accessoire moet minstens gelijk zijn aan het maximale toerental dat op het elektrisch gereedschap is aangegeven. Accessoires die sneller draaien dan hun NOMINALE SNELHEID kunnen breken en uit elkaar vliegen.
5. De buitendiameter en de dikte van uw accessoire moeten binnen de capaciteit van uw elektrisch gereedschap vallen. Verkeerd bemeten accessoires kunnen niet adequaat worden afgeschermd of gecontroleerd.
6. De asmaat van schijven, flenzen, steunschijven of andere accessoires moet correct passen op de as van het elektrisch gereedschap. Accessoires met asgaten die niet overeenkomen met de montagehardware van het elektrisch gereedschap, zullen uit balans lopen, overmatig trillen en kunnen leiden tot verlies van controle.
7. Gebruik geen beschadigd accessoire. Inspecteer vóór elk gebruik het accessoire, zoals schuurschijven op chips en scheuren, steunschijf op scheuren, inscheuringen of overmatige slijtage, draadborstel op losse of gebarsten draden. Als het elektrisch gereedschap of accessoire valt, inspecteer dan op schade of installeer een onbeschadigd accessoire. Na het inspecteren en installeren van een accessoire, positioneert u uzelf en omstanders uit de buurt van het vlak van het roterende accessoire en laat u het elektrisch gereedschap gedurende één minuut op maximaal onbelast toerental draaien. Beschadigde accessoires zullen normaal gesproken tijdens deze testtijd uit elkaar breken.
8. Draag persoonlijke beschermingsmiddelen. Gebruik, afhankelijk van de toepassing, een gelaatsscherm, veiligheidsbril of veiligheidsglazen. Draag, indien van toepassing, een stofmasker, gehoorbeschermers, handschoenen en een werkplaatsschort dat kleine schuur- of werkstukfragmenten kan stoppen. De oogbescherming moet in staat zijn om rondvliegend puin te stoppen dat wordt gegenereerd door verschillende werkzaamheden.
9. Houd omstanders op veilige afstand van het werkgebied. Iedereen die het werkgebied betreedt, moet persoonlijke beschermingsmiddelen dragen. Fragmenten van het werkstuk of van een gebroken accessoire kunnen wegvliegen en letsel veroorzaken buiten het directe werkgebied.
10. Houd het elektrisch gereedschap alleen vast aan geïsoleerde grijpvlakken, bij het uitvoeren van een bewerking waarbij het accessoire in contact kan komen met verborgen bedrading of het eigen snoer. Een accessoire dat contact maakt met een "onder spanning staande" ("live") draad, kan blootliggende metalen delen van het elektrisch gereedschap 'onder spanning' ("live") zetten en de bediener een schok geven.
11. Plaats het snoer uit de buurt van het draaiende accessoire. Als u de controle verliest, kan het snoer worden doorgesneden of vast komen te zitten en kan uw hand of arm in het draaiende accessoire worden getrokken.
12. Leg het elektrisch gereedschap nooit neer voordat het accessoire volledig tot stilstand is gekomen.
13. Laat het elektrisch gereedschap niet draaien terwijl u het aan uw zijde draagt. Accidenteel contact met het draaiende accessoire kan het oppervlak grijpen en het elektrisch gereedschap uit uw controle trekken.
14. Reinig regelmatig de ventilatieopeningen van het elektrisch gereedschap. De ventilator van de motor zuigt het stof in de behuizing en overmatige ophoping van gemetalliseerd metaal kan elektrische gevaren veroorzaken.
15. Gebruik het elektrisch gereedschap niet in de buurt van ontvlambare materialen.
16. Gebruik geen accessoires die vloeibare koelmiddelen vereisen. Het gebruik van water of andere vloeibare koelmiddelen kan leiden tot elektrocutie of schokken.
17. Onderhoud de etiketten en naamplaten op het gereedschap. Deze bevatten belangrijke veiligheidsinformatie. Neem contact op met Harbor Freight Tools voor een vervanging als ze onleesbaar zijn of ontbreken.
18. Vermijd onbedoeld starten. Bereid u voor om met het werk te beginnen voordat u het gereedschap inschakelt.
19. Druk de spilvergrendeling niet in tijdens het starten of tijdens de werking.
20. Laat het gereedschap niet onbeheerd achter wanneer het is aangesloten op een stopcontact. Schakel het gereedschap uit en trek de stekker uit het stopcontact voordat u weggaat.
21. Gebruik klemmen (niet inbegrepen) of andere praktische manieren om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Het vasthouden van het werk met de hand of tegen uw lichaam is onstabiel en kan leiden tot verlies van controle en persoonlijk letsel.
22. Dit product is geen speelgoed. Houd het buiten het bereik van kinderen.
23. Mensen met pacemakers dienen hun arts(en) te raadplegen voor gebruik. Elektromagnetische velden in de nabijheid van een hartpacemaker kunnen storingen of uitval van de pacemaker veroorzaken.

Daarnaast moeten mensen met pacemakers:

• Vermijd om alleen te werken.
• Niet gebruiken met de aan/uit-schakelaar vergrendeld.
• Goed onderhouden en inspecteren om elektrische schokken te voorkomen.
• Aard het netsnoer correct. Een aardlekschakelaar (GFCI) moet ook worden geïmplementeerd - deze voorkomt aanhoudende elektrische schokken.

24. De waarschuwingen, voorzorgsmaatregelen en instructies die in deze handleiding worden besproken, kunnen niet alle mogelijke omstandigheden en situaties dekken die zich kunnen voordoen. De bediener moet begrijpen dat gezond verstand en voorzichtigheid factoren zijn die niet in dit product kunnen worden ingebouwd, maar door de bediener moeten worden geleverd.

Terugslag en gerelateerde waarschuwingen

Terugslag is een plotselinge reactie op een afgeknelde of vastgelopen draaiende schijf, steunschijf, borstel of ander accessoire. Afknellen of vastlopen veroorzaakt een snelle stilstand van het draaiende accessoire, wat er op zijn beurt toe leidt dat het ongecontroleerde elektrisch gereedschap wordt geforceerd in de richting tegengesteld aan de draairichting van het accessoire op het punt van de binding.

Als bijvoorbeeld een schuurschijf wordt vastgegrepen of afgekneld door het werkstuk, kan de rand van de schijf die het knel punt binnengaat, in het oppervlak van het materiaal graven, waardoor de schijf eruit klimt of eruit schiet. De schijf kan naar de bediener toe of van hem af springen, afhankelijk van de richting van de beweging van de schijf op het punt van afknellen. Schuurschijven kunnen onder deze omstandigheden ook breken. Terugslag is het gevolg van verkeerd gebruik van het elektrisch gereedschap en/of onjuiste bedieningsprocedures of -omstandigheden en kan worden vermeden door de juiste voorzorgsmaatregelen te nemen, zoals hieronder wordt gegeven.

1. Houd het elektrisch gereedschap stevig vast en positioneer uw lichaam en arm zo dat u de terugslagkrachten kunt weerstaan. Gebruik altijd de extra handgreep, indien aanwezig, voor maximale controle over terugslag of koppelreactie tijdens het opstarten.
2. Plaats uw hand nooit in de buurt van het draaiende accessoire. Het accessoire kan over uw hand terugslaan.
3. Positioneer uw lichaam niet in het gebied waar het elektrisch gereedschap zal bewegen als er terugslag optreedt.
4. Wees extra voorzichtig bij het bewerken van hoeken, scherpe randen, enz. Vermijd het stuiteren en vastlopen van het accessoire. Hoeken, scherpe randen of stuiteren hebben de neiging om het draaiende accessoire te laten vastlopen en leiden tot verlies van controle of terugslag.
5. Bevestig geen zaagketting, houtsnijmes of getande zaagblad. Dergelijke messen veroorzaken frequente terugslag en verlies van controle.

Veiligheidswaarschuwingen specifiek voor slijp- en doorslijpwerkzaamheden

1. Gebruik alleen schijftypes die worden aanbevolen voor uw elektrisch gereedschap en de specifieke beschermkap die is ontworpen voor de geselecteerde schijf.
2. De beschermkap moet stevig aan het elektrisch gereedschap zijn bevestigd en gepositioneerd zijn voor maximale veiligheid, zodat de minste hoeveelheid van de schijf naar de bediener is gericht.
3. Schijven mogen alleen worden gebruikt voor aanbevolen toepassingen. Bijvoorbeeld: niet slijpen met de zijkant van een doorslijpschijf.

4. Gebruik altijd onbeschadigde schijfflenzen met de juiste maat en vorm voor uw geselecteerde schijf.
5. Gebruik geen versleten schijven van grotere elektrische gereedschappen.
6. Kleed u passend.

Veiligheidswaarschuwingen specifiek voor schuurwerkzaamheden

Gebruik geen overdreven grote schuurschijfpapier. Volg de aanbevelingen van de fabrikant bij het selecteren van schuurpapier. Groter schuurpapier dat buiten de schuurpad uitsteekt, vormt een verwondingsgevaar en kan leiden tot vastlopen, scheuren van de schijf of terugslag.

Veiligheidswaarschuwingen specifiek voor draadborstelwerkzaamheden

1. Wees ervan bewust dat draadborstelharen door de borstel worden weggegooid, zelfs tijdens normaal gebruik. Overbelast de draden niet door overmatige belasting op de borstel uit te oefenen.

2. Als het gebruik van een beschermkap wordt aanbevolen voor draadborstelen, zorg er dan voor dat er geen interferentie is van de draadschijf of borstel met de beschermkap.

Veiligheid bij trillingen

Dit gereedschap trilt tijdens gebruik. Herhaalde of langdurige blootstelling aan trillingen kan tijdelijk of permanent lichamelijk letsel veroorzaken, met name aan de handen, armen en schouders. Om het risico op trillingsgerelateerd letsel te verminderen:

1. Iedereen die regelmatig of gedurende langere tijd trillend gereedschap gebruikt, moet eerst door een arts worden onderzocht en vervolgens regelmatig medisch worden gecontroleerd om ervoor te zorgen dat medische problemen niet worden veroorzaakt of verergerd door het gebruik. Zwangere vrouwen of mensen met een verminderde bloedcirculatie naar de hand, eerdere handblessures, aandoeningen van het zenuwstelsel, diabetes of de ziekte van Raynaud mogen dit gereedschap niet gebruiken. Als u medische of lichamelijke symptomen ervaart die verband houden met trillingen (zoals tintelingen, gevoelloosheid en witte of blauwe vingers), zoek dan zo snel mogelijk medisch advies.
2. Rook niet tijdens gebruik. Nicotine vermindert de bloedtoevoer naar de handen en vingers, waardoor het risico op trillingsgerelateerd letsel toeneemt.
3. Draag geschikte handschoenen om de trillingseffecten op de gebruiker te verminderen.
4. Gebruik gereedschap met de laagste trilling wanneer er een keuze is tussen verschillende processen.
5. Neem elke dag van het werk trillingsvrije perioden op.
6. Houd het gereedschap zo licht mogelijk vast (terwijl u er toch veilig de controle over houdt). Laat het gereedschap het werk doen.
7. Om trillingen te verminderen, onderhoudt u het gereedschap zoals uitgelegd in deze handleiding. Als er abnormale trillingen optreden, stop dan onmiddellijk met het gebruik.

BEWAAR DEZE INSTRUCTIES.

Aarding

OM ELEKTRISCHE SCHOKKEN EN DE DOOD TE VOORKOMEN DOOR EEN ONJUISTE AARDINGSDRAAD AANSLUITING:
Raadpleeg een gekwalificeerde elektricien als u twijfelt of het stopcontact correct is geaard. Wijzig de stekker van het netsnoer die bij het gereedschap is geleverd niet. Verwijder nooit de aardingspen van de stekker. Gebruik het gereedschap niet als het netsnoer of de stekker beschadigd is. Laat het in geval van schade repareren door een servicebedrijf voordat u het gebruikt. Als de stekker niet in het stopcontact past, laat dan een geschikt stopcontact installeren door een gekwalificeerde elektricien.

Gegronde gereedschappen: Gereedschap met stekkers met drie pinnen

1. Gereedschappen die zijn gemarkeerd met "Aarding vereist" hebben een snoer met drie draden en een aardingsstekker met drie pinnen. De stekker moet worden aangesloten op een correct geaard stopcontact. Als het gereedschap elektrisch defect raakt of kapot gaat, biedt aarding een pad met lage weerstand om elektriciteit weg te voeren van de gebruiker, waardoor het risico op elektrische schokken wordt verminderd. (Zie stekker met 3 pinnen en stopcontact.)

2. De aardingspen in de stekker is via de groene draad in het snoer verbonden met het aardingssysteem in het gereedschap. De groene draad in het snoer mag alleen worden aangesloten op het aardingssysteem van het gereedschap en mag nooit worden aangesloten op een elektrisch "onder spanning staande" aansluiting. (Zie stekker met 3 pinnen en stopcontact.)
3. Het gereedschap moet worden aangesloten op een geschikt stopcontact, correct geïnstalleerd en geaard in overeenstemming met alle codes en verordeningen. De stekker en het stopcontact moeten er uitzien zoals in de voorgaande afbeelding.
   (Zie stekker met 3 pinnen en stopcontact.)

Dubbel geïsoleerd gereedschap: Gereedschap met stekkers met twee pinnen

1. Gereedschappen die zijn gemarkeerd met "Dubbel geïsoleerd" vereisen geen aarding. Ze hebben een speciaal dubbel isolatiesysteem dat voldoet aan de OSHA-vereisten en voldoet aan de toepasselijke normen van Underwriters Laboratories, Inc., de Canadian Standard Association en de National Electrical Code.
2. Dubbel geïsoleerd gereedschap kan worden gebruikt in een van de 120 volt stopcontacten die in de voorgaande afbeelding worden getoond. Stopcontacten voor stekker met 2 pinnen (Zie Stopcontacten voor stekker met 2 pinnen.)

Verlengsnoeren

1. Gegronde gereedschappen vereisen een verlengsnoer met drie draden. Dubbel geïsoleerde gereedschappen kunnen een verlengsnoer met twee of drie draden gebruiken.
2. Naarmate de afstand tot het stopcontact groter wordt, moet u een verlengsnoer met een zwaardere draaddikte gebruiken. Het gebruik van verlengsnoeren met onvoldoende draaddikte veroorzaakt een ernstige spanningsval, wat resulteert in vermogensverlies en mogelijke schade aan het gereedschap. (Zie tabel A.)
3. Hoe kleiner het draadnummer, hoe groter de capaciteit van het snoer. Een snoer van 14 gauge kan bijvoorbeeld een hogere stroom voeren dan een snoer van 16 gauge. (Zie tabel A.)
4. Als u meer dan één verlengsnoer gebruikt om de totale lengte te bepalen, zorg er dan voor dat elk snoer ten minste de vereiste minimale draadgrootte bevat. (Zie tabel A.)
5. Als u één verlengsnoer gebruikt voor meer dan één gereedschap, tel dan de ampères van het typeplaatje bij elkaar op en gebruik de som om de vereiste minimale snoergrootte te bepalen. (Zie tabel A.)
6. Als u een verlengsnoer buitenshuis gebruikt, zorg er dan voor dat het is gemarkeerd met het achtervoegsel "W-A" ("W" in Canada) om aan te geven dat het geschikt is voor gebruik buitenshuis.
7. Zorg ervoor dat het verlengsnoer correct is aangesloten en in goede elektrische staat verkeert. Vervang een beschadigd verlengsnoer altijd of laat het repareren door een gekwalificeerde elektricien voordat u het gebruikt.
8. Bescherm de verlengsnoeren tegen scherpe voorwerpen, extreme hitte en vochtige of natte ruimtes.

Symbologie

	Dubbel geïsoleerd
V	Volt
~	Wisselstroom
A	Ampère
n0 xxxx/min.	Onbelast aantal omwentelingen per minuut (RPM)
	WAARSCHUWING markering met betrekking tot risico op oogletsel. Draag een ANSI-goedgekeurde veiligheidsbril met zijbescherming.
	Lees de handleiding voor installatie en/of gebruik.
	WAARSCHUWING markering met betrekking tot brandgevaar. Bedek de ventilatiekanalen niet. Houd ontvlambare voorwerpen uit de buurt.
	WAARSCHUWING markering met betrekking tot risico op elektrische schokken. Sluit het netsnoer correct aan op het juiste stopcontact.

Specificaties

Installatie - Voor gebruik

Lees de VOLLEDIGE BELANGRIJKE VEILIGHEIDSINFORMATIE sectie aan het begin van deze handleiding, inclusief alle tekst onder de subkoppen daarin, voordat u dit product installeert of gebruikt.

OM ERNSTIG LETSEL DOOR ACCIDENTEEL GEBRUIK TE VOORKOMEN:
Zorg ervoor dat de aan/uit-schakelaar in de uit-stand staat en haal de stekker van het gereedschap uit het stopcontact voordat u een procedure in deze sectie uitvoert.

Opmerking:Raadpleeg het montageschema aan het einde van deze handleiding voor meer informatie over de onderdelen die op de volgende pagina's worden vermeld.

MONTAGE

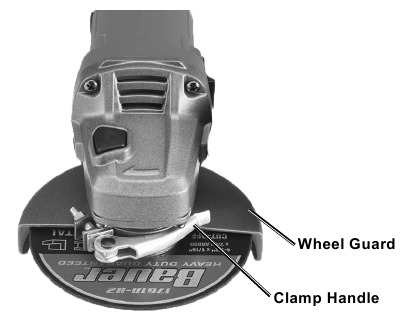

De wielbeschermer installeren

OM ERNSTIG LETSEL TE VOORKOMEN: Gebruik dit gereedschap niet zonder de correct geïnstalleerde wielbeschermer.

1. Trek de klemhendel open om de wielbeschermer los te maken.
2. Schuif de kraag van de wielbeschermer over de rand van het tandwielhuis.
3. Draai de wielbeschermer indien nodig om u te beschermen tijdens de geplande werkzaamheden.
4. Zodra deze op zijn plaats zit, duwt u om de klemhendel te sluiten om de wielbeschermer vast te zetten.
5. Controleer de wielbeschermer om zeker te zijn voor u verdergaat.

De extra handgreep installeren

OM ERNSTIG LETSEL TE VOORKOMEN: Gebruik dit gereedschap niet met slechts één hand of zonder de correct geïnstalleerde extra handgreep.

1. De extra handgreep kan aan beide zijden van het tandwielhuis worden geïnstalleerd.
2. Schroef het uiteinde met schroefdraad van de extra handgreep in de geselecteerde positie. Draai stevig vast voordat u begint met werken.

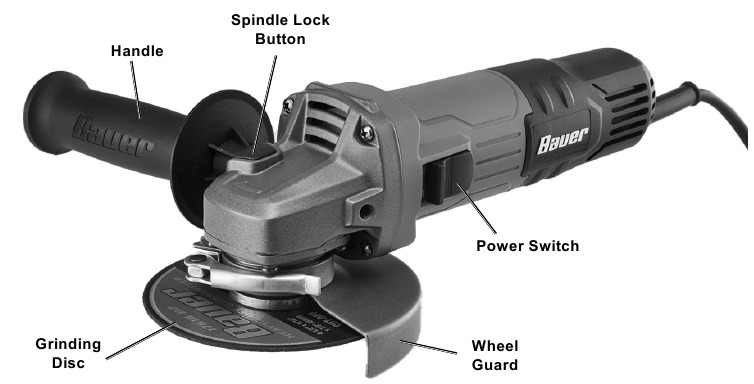

Functies

Gebruiksaanwijzing

Lees de VOLLEDIGE BELANGRIJKE VEILIGHEIDSINFORMATIE sectie aan het begin van deze handleiding, inclusief alle tekst onder de subkopjes daarin, voordat u dit product installeert of gebruikt.

Gereedschap instellen

OM ERNSTIG LETSEL DOOR ACCIDENTEEL GEBRUIK TE VOORKOMEN:
Zorg ervoor dat de aan/uit-schakelaar in de uit-stand staat en haal de stekker van het gereedschap uit het stopcontact voordat u een procedure in deze sectie uitvoert.

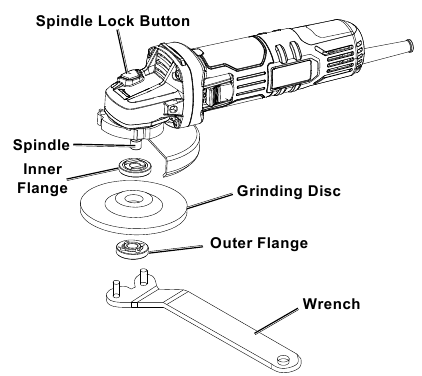

Installatie van een slijpschijf zonder schroefdraad

1. De slijpschijf MOET:

• een nominale snelheid van minimaal 11.000 RPM hebben.
• niet groter zijn dan 4-1/2' (115 mm) in diameter.
• zijn voorzien van een ronde asgat van 5/8 - 11 UNC.
• 1/4" (6 mm) dik of minder zijn.
• geschikt zijn voor oppervlakteslijpen, niet voor kantslijpen.
• droog en schoon zijn.
• aantoonbaar onbeschadigd zijn door inspectie

2. Druk de spilvergrendelingsknop in en houd deze vast om te voorkomen dat de spil draait.
3. Verwijder de buitenste flens. Houd de binnenste flens op zijn plaats op de spil.

4. Draai de buitenste flens op de spil. Draai de moer alleen zo vast dat het wiel stevig op de spil vastzit.

   Om ernstig letsel te voorkomen, draai de flens niet te strak aan. Te strak aandraaien kan het wiel beschadigen, waardoor het wiel defect raakt.

Installatie van een accessoire met schroefdraad

OM LETSEL TE VOORKOMEN: Draag zware werkhandschoenen bij het hanteren van staalborstels en borstels. Deze accessoires zijn scherp en kunnen letsel veroorzaken.

1. Het accessoire MOET:

• een nominale snelheid van minimaal 11.000 RPM hebben.
• niet groter zijn dan 4-1/2' (115 mm) in diameter.
• zijn voorzien van een schroefdraadopening van 5/8 - 11 UNC.
• onbeschadigd zijn.
• een schuurschijf en steunschijf zijn, of
  een lamellenschuurschijf; een staalborstel, of
  een staalborstelkom; (accessoires niet meegeleverd).

2. Druk de spilvergrendelingsknop in en houd deze vast om te voorkomen dat de spil draait.
3. Verwijder de buitenste flens en de binnenste flens en bewaar deze op een veilige plaats.
4. Draai het schijfaccessoire op de spil. Draai de moer vast op de spil.

Werkstuk en werkplek instellen

1. Wijs een werkplek aan die schoon en goed verlicht is. De werkplek mag geen toegang bieden aan kinderen of huisdieren om afleiding en letsel te voorkomen.
2. Leid het netsnoer langs een veilige route naar de werkplek zonder struikelgevaar te creëren of het netsnoer bloot te stellen aan mogelijke schade. Het netsnoer moet de werkplek bereiken met voldoende extra lengte om vrije beweging tijdens het werken mogelijk te maken.
3. Zet losse werkstukken vast met een bankschroef of klemmen (niet meegeleverd) om beweging tijdens het werken te voorkomen.
4. Er mogen geen gevaarlijke objecten, zoals leidingen of vreemde objecten, in de buurt zijn die een gevaar vormen tijdens het werken.
5. U moet persoonlijke veiligheidsuitrusting gebruiken, inclusief, maar niet beperkt tot, ANSI-goedgekeurde oog- en gehoorbescherming, evenals zware werkhandschoenen.
6. Zorg voordat u begint met werken voor vonken en vuil die van het werkoppervlak vliegen.

Instructies voor slijpen en staalborstelen

OM ERNSTIG LETSEL TE VOORKOMEN: Houd het gereedschap stevig vast met beide handen.

1. Zorg ervoor dat de aan/uit-schakelaar in de uit-stand staat en steek vervolgens de stekker van het gereedschap in het stopcontact.
2. Plaats één hand op het motorhuis en de andere op de zijhandgreep voordat u het gereedschap start.
3. Start het gereedschap door de aan/uit-schakelaar naar voren te drukken totdat deze vastklikt.
4. Laat het gereedschap op volle snelheid komen voordat u het werkmateriaal aanraakt.

5. Breng het wiel aan op het werkmateriaal in een hoek van 10° – 15°, zodat het gereedschap op volle snelheid kan werken. Als het gereedschap vastloopt, gebruik dan minder druk.
6. Om een gladder oppervlak te creëren, houdt u het gereedschap in beweging over het werkoppervlak.
7. OM ONGELUKKEN TE VOORKOMEN, NA GEBRUIK: Schakel het gereedschap uit door de aan/uit-schakelaar naar achteren te duwen.

Laat het gereedschap volledig tot stilstand komen voordat u het neerzet. Haal de stekker van het gereedschap uit het stopcontact. Maak het gereedschap schoon en bewaar het binnenshuis buiten het bereik van kinderen.

Schuurinstructies

OM ERNSTIG LETSEL TE VOORKOMEN: Houd het gereedschap stevig vast met beide handen.

1. Veeg het werkoppervlak schoon van alle vuil en resten, vooral van eerdere grovere schuursessies, die het oppervlak van een fijnere schuursessie kunnen bekrassen.
2. Bevestig de gewenste korrel schuurschijf (apart verkrijgbaar) op de spil.
3. Zorg ervoor dat de aan/uit-schakelaar in de uit-stand staat en steek vervolgens de stekker van het gereedschap in het stopcontact.
4. Start het gereedschap door de aan/uit-schakelaar naar voren te drukken totdat deze vastklikt.
5. Wacht tot het gereedschap op volle snelheid is gekomen en raak vervolgens voorzichtig het oppervlak aan.
6. Oefen geen zware druk uit op het gereedschap tijdens het gebruik. Laat het gereedschap het werk doen.
7. Beweeg het gereedschap in een uniform patroon op en neer of van links naar rechts tijdens het schuren om gelijkmatig schuren te garanderen.
8. Stop het gereedschap periodiek en controleer op slijtage van de schijf. Vervang versleten schuurschijven indien nodig.
9. OM ONGELUKKEN TE VOORKOMEN, NA GEBRUIK: Schakel het gereedschap uit door de aan/uit-schakelaar naar achteren te duwen.

Laat het gereedschap volledig tot stilstand komen voordat u het neerzet. Haal de stekker van het gereedschap uit het stopcontact. Maak het gereedschap schoon en bewaar het binnenshuis buiten het bereik van kinderen.

Instructies voor onderhoud en service

Procedures die niet specifiek in deze handleiding worden uitgelegd, mogen alleen worden uitgevoerd door een gekwalificeerde technicus.

OM ERNSTIG LETSEL DOOR ACCIDENTEEL GEBRUIK TE VOORKOMEN:
Zorg ervoor dat de trekker in de uit-stand staat en haal de stekker van het gereedschap uit het stopcontact voordat u een procedure in deze sectie uitvoert.

OM ERNSTIG LETSEL DOOR GEREEDSCHAPSFALEN TE VOORKOMEN:
Gebruik geen beschadigde apparatuur. Als er abnormaal geluid of trilling optreedt, laat het probleem dan verhelpen voordat u het verder gebruikt.

Reiniging, onderhoud en smering

1. VÓÓR ELK GEBRUIK, inspecteer de algemene toestand van het gereedschap. Controleer op:
   • losse hardware
   • verkeerde uitlijning of vastlopen van bewegende delen
   • beschadigd snoer/elektrische bedrading
   • gebarsten of gebroken onderdelen
   • elke andere toestand die de veilige werking kan beïnvloeden.

2. NA GEBRUIK, veegt u de buitenste oppervlakken van het gereedschap af met een schone doek. Maak de stofopvanggoot en het gebied rond de onderste mesbeschermer zorgvuldig schoon. Controleer of de onderste mesbeschermer soepel beweegt over het hele bewegingsbereik, zonder te blijven hangen.
3. Draag periodiek een ANSI-goedgekeurde veiligheidsbril en een NIOSH-goedgekeurde adembescherming en blaas stof uit de motorventilatieopeningen met behulp van droge perslucht.

Als het netsnoer van dit elektrisch gereedschap beschadigd is, mag het alleen worden vervangen door een gekwalificeerde servicemonteur.

Opslag en behandeling van accessoires

1. Behandel accessoires voorzichtig om vallen of stoten te voorkomen. Gebruik geen wielen die zijn gevallen of gestoten.

2. Bewaar accessoires in planken, rekken, dozen of lades. Houd de opslagruimte droog en boven het vriespunt. Slijp- of doorslijpschijven die zijn blootgesteld aan vochtigheid of vriestemperaturen mogen niet worden gebruikt.

Probleemoplossing

Probleem	Mogelijke oorzaken	Waarschijnlijke oplossingen
Gereedschap start niet	Snoer niet aangesloten. Geen stroom op stopcontact. De thermische resetonderbreker van het gereedschap is geactiveerd (indien aanwezig). Interne schade of slijtage. (Koolborstels of aan/uit-schakelaar, bijvoorbeeld.)	Controleer of het snoer is aangesloten. Controleer de stroom op het stopcontact. Als het stopcontact geen stroom heeft, schakel dan het gereedschap uit en controleer de stroomonderbreker. Als de stroomonderbreker is geactiveerd, zorg er dan voor dat het circuit de juiste capaciteit heeft voor het gereedschap en dat het circuit geen andere belastingen heeft. Schakel het gereedschap uit en laat het afkoelen. Druk op de resetknop op het gereedschap. Laat het gereedschap door een technicus onderhouden.
Gereedschap werkt langzaam	Te veel druk uitgeoefend op het werkstuk. Vermogen wordt verminderd door een lang of smal verlengsnoer.	Verminder de druk, laat het gereedschap het werk doen. Elimineer het gebruik van een verlengsnoer. Als een verlengsnoer nodig is, gebruik er dan een met de juiste diameter voor zijn lengte en belasting. Zie ([WHQVLRQ Cords in AARDING sectie.
Prestaties nemen af ​​in de loop van de tijd	Koolborstels versleten of beschadigd.	Laat een gekwalificeerde technicus de borstels vervangen.
Overmatig lawaai of gerammel	Interne schade of slijtage. (Koolborstels of lagers, bijvoorbeeld.)	Laat het gereedschap door een technicus onderhouden.
Oververhitting	Gereedschap forceren om te snel te werken. Geblokkeerde ventilatieopeningen van de motorbehuizing. Motor wordt belast door een lang of smal verlengsnoer.	Laat het gereedschap in zijn eigen tempo werken. Draag een ANSI-goedgekeurde veiligheidsbril en een NIOSH-goedgekeurd stofmasker/ademhalingstoestel tijdens het uitblazen van stof uit de motor met behulp van perslucht. Elimineer het gebruik van een verlengsnoer. Als een verlengsnoer nodig is, gebruik er dan een met de juiste diameter voor zijn lengte en belasting. Zie ([WHQVLRQ Cords in AARDING sectie.
Gereedschap slijpt, schuurt of borstelt niet effectief	Accessoire los. Accessoire beschadigd, versleten of verkeerd type voor het materiaal.	Bevestig dat de accessoire-as correct is en dat de buitenste flens/asmoer vastzit. Controleer de staat en het type schijfaccessoire. Gebruik alleen het juiste type schijfaccessoire in goede staat.
Volg alle veiligheidsmaatregelen bij het diagnosticeren of onderhouden van het gereedschap. Koppel de stroomtoevoer los voor onderhoud.

Bezoek onze website op: http://www.harborfreight.com
E-mail onze technische ondersteuning op: productsupport@harborfreight.com

Voor technische vragen kunt u bellen met 1-888-866-5797.

Referenties

• http://www.harborfreight.com

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

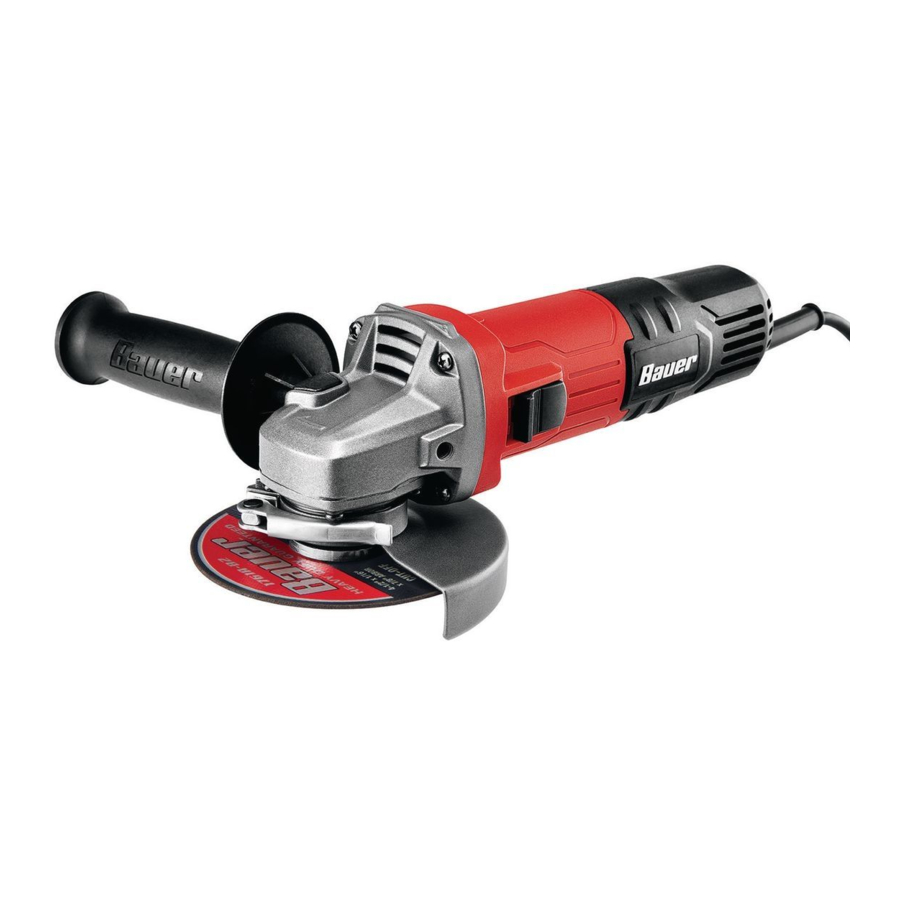

Download Bauer 1865E-B, 64856 - 4-1/2 in. Slide Switch Angle Grinder Manual

Beschikbare talen
