MFB MEGAZWERG - Synthesizerhandleiding

Algemeen

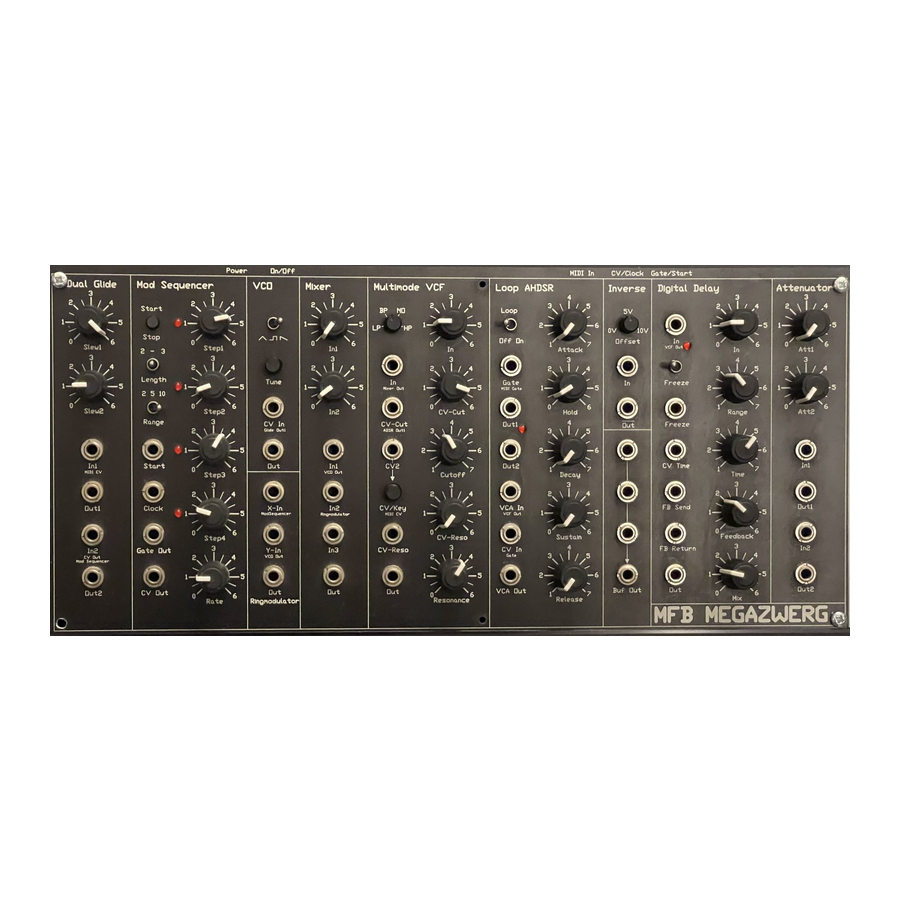

MEGAZWERG is een monofone, semi-modulaire, analoge synthesizer. Hij kan worden gebruikt als een autonome synthesizer, als een uitbreiding op onze MFB-KRAFTZWERG of in combinatie met een compatibel modulair synthesizersysteem. Hij biedt elf secties die ofwel gebruikt kunnen worden voor het interne geluidsgenererende systeem, of gescheiden om te worden geïntegreerd in het signaalpad van semi- of volledig modulaire synthesizers.
Veel belangrijke audio- en modulatie-routings in MEGAZWERG zijn intern voorgeprogrammeerd, zodat de synthesizer direct bespeeld kan worden met behulp van een MIDI-keyboard of een cv/gate-sequencer. Door patchkabels te gebruiken, kun je deze interne voorbedrading op elk moment verbreken. Alle MEGAZWERG-functies die niet voorgeprogrammeerd zijn, kunnen worden geïntegreerd in het interne signaalpad of in externe componenten met behulp van patchkabels.

Installatie en aansluitingen

Sluit de externe voeding aan op de Power jack. Gebruik VCA Out (in de Loop-Envelope sectie) om MEGAZWERG aan te sluiten op een mengpaneel, een audio-interface of een versterker. MEGAZWERG wordt bestuurd door MIDI of cv/gate. Gebruik een MIDI-kabel om MIDI In aan te sluiten op de MIDI-uitgang van een keyboard of MIDI-interface. Als alternatief kunnen de ingangen CV In (Dual Glide of VCO secties) en Gate In (Loop-Envelope sectie) worden aangesloten op een analoge sequencer of cv/gate-keyboard. Druk op On/Off (Aan/Uit) om MEGAZWERG aan en uit te zetten.

Dual Glide

Deze sectie bevat twee onafhankelijke slew limiters. Deze kunnen worden gebruikt om veranderingen in besturingsspanningen te vertragen. Een typische toepassing zou de generatie van portamento/glide-effecten zijn voor de pitch van de oscillatoren of de vervorming van een LFO-blokgolf in een trapeziumvormige golfvorm. Slew1 biedt grotere vertragingen en wordt alleen aanbevolen voor gebruik met besturingsspanningen, terwijl het kortere vertragingsbereik van Slew2 het ook toepasbaar maakt voor audiosignalen.
Sluit het te wijzigen cv-signaal aan op ingang In1 of In2 en patch de uitgangen Out1 of Out2 naar het doel. De bedieningselementen Slew1 of Slew2 stellen de hoeveelheid vertraging in, waarbij Slew1 langere vertragingsinstellingen kan creëren.
Intern is In1 voorgeprogrammeerd op de toonhoogte van de MIDI-ingang, terwijl Out1 is aangesloten op de cv-ingang van de oscillator, wat resulteert in een portamento-effect. Ingang In2 is voorgeprogrammeerd op de cv-uitgang van de interne mod-sequencer (zie hieronder) om de getrapte waarden glad te strijken.

Modulatiesequencer

MEGAZWERG's mod sequencer is een eenvoudige vierstaps sequencer die extern gesynchroniseerd kan worden. Indien nodig kan de sequencelengte worden teruggebracht tot twee of drie stappen met behulp van de 2 – 3 switch. Rate stelt het sequence-tempo/de snelheid in, variërend van ca. 0,1 Hz tot 500 Hz. Gate Out geeft een overeenkomstig klok-gate-signaal van 10 volt bij de Rate instelling. Wanneer de Clock ingang is gepatcht, volgt het sequence-tempo/de snelheid de inkomende kloksignalen.
Deze ingang kan ook worden gebruikt om de sequence stapsgewijs automatisch te laten verlopen door 5-volt-gate-impulsen. De sequence waarden worden ingesteld door de Step1 tot Step4 bedieningselementen. Afhankelijk van de positie van de Range schakelaar, geven de stappenregelaars maximaal 2, 5 of 10 volt af. De sequence wordt uitgevoerd op CV Out. CV Out is intern bedraad met ingang X-IN van de ringmodulator en met In2 van Slew2 om de getrapte waarden van de sequence glad te strijken. De combinatie van mod sequencer en slew limiter vormt een LFO met een vrij vormbare golfvorm.

Oscillator/Ringmodulator

De analoge, spanningsgestuurde oscillator is vast ingesteld op octaafregister 16'. Hij kan worden afgestemd binnen een bereik van ca. +/- 1 octaaf met behulp van de Tune regelaar. Hij kan worden bespeeld door een cv-keyboard geschaald op 1 volt/octaaf met behulp van de CV ingang. CV is intern bedraad met Slew1 en dus ook verbonden met de ingangen CV (key) en MIDI.
De VCO biedt driehoek-, blokgolf- en zaagtandgolfvormen, schakelbaar met de bovenste selector. De geselecteerde golfvorm wordt uitgevoerd naar Out.
De ringmodulator is een analoog circuit dat de som en het verschil van twee signalen op de ingangen X-In en Y-In opbouwt. Het resulterende RM-signaal wordt naar de uitgang Out gestuurd. X-In en Y-In zijn intern voorgeprogrammeerd op de uitgangen van de mod sequencer en de VCO. Om de ringmodulator met externe audiosignalen te gebruiken, patch je deze eenvoudigweg naar de ingangen X-In en Y-In.

Mixer

Met de mixer kunnen maximaal drie audio- of cv-signalen worden gemixt. De ingangen In1 en In2 bieden attenuatorregelaars, terwijl de ingang In3 altijd op vol niveau loopt. Intern is de VCO-uitgang bedraad met mixer-ingang In1 en de ringmodulator met In2. De uitgang van de mixer is voorgeprogrammeerd op de audio-ingang van het filter.

Multimode-filter

MEGAZWERG biedt een multimode-resonantie-filter met een helling van 12 dB per octaaf. De beschikbare modi zijn low-pass-, band-pass-, high-pass- en notch-filtering. LP-BP-NO-HP selecteert tussen deze modi. Let op, hoewel dit een continue regelaar is, worden de filtermodi NIET cross-faded. Ingang In voert audio in het filter. Deze ingang is intern voorgeprogrammeerd op de uitgang van de mixer. De uitgang van het filter is beschikbaar op uitgang Out.
Cutoff maakt handmatige instelling van de cutoff-frequentie van het filter mogelijk. Deze parameter kan worden gemoduleerd met behulp van de ingangen CV-Cut en CV2 met corresponderende attenuators. CV-Cut is intern bedraad met de envelope-sectie en met CV2 in combinatie met key-cv van de MIDI-ingang.
De filterresonantie wordt handmatig ingesteld met behulp van de Resonance regelaar. Modulatie van deze parameter is mogelijk via ingang CV-Reso met de corresponderende attenuator. Resonantie kan zelfoscillatie bereiken.

Loop-Envelope/VCA

MEGAZWERG's envelope-sectie bestaat uit vijf fasen Attack, Hold, Decay, Sustain en Release, die allemaal individuele regelaars bieden. Daarnaast kunnen de fasen 1 tot en met 3 worden geloopt. De Loop schakelaar activeert/deactiveert de loop-functie. Indien ingeschakeld, wordt de loop uitgevoerd zolang er een actief gate-signaal is. De envelope ontvangt zijn gate-triggers van ingang Gate of een inkomend MIDI-note-commando.
De VCA regelt de audio-uitgang van MEGAZWERG, die alleen onder cv-controle staat. Ingang VCA In is intern verbonden met de uitgang van het filter. Besturingsingang CV In is intern gepatcht naar het gate-signaal dat is gecreëerd door inkomende MIDI-note-commando's. Het gebruikt een minimale release-tijd om klikken aan het einde van klinkende noten te voorkomen.

Inverse/Multiple

Inverse is een spanningsinverter met extra offset-functie. Elke besturingsspanning die naar ingang In wordt gestuurd, wordt omgekeerd en naar uitgang Out gestuurd. Dit maakt het bijvoorbeeld mogelijk om een negatieve modulatie te creëren met behulp van de envelope-sectie. Offset regelt de drempelwaarde vanaf waar het signaal wordt omgekeerd. 0V betekent "+" wordt "–" en "–" wordt "+". 5V betekent "0" wordt "5" en "5" wordt "0". 10V betekent "0" wordt "10" en "10" wordt "0".
De 1 > 3 Multiple sectie dient om cv- en audiosignalen te dupliceren. Een voorbeeld hiervan zou zijn om de uitgang van de LFO naar meerdere bestemmingen te routeren. Uitgang Buf Out biedt een signaal met lage impedantie. Deze jack kan niet als ingang worden gebruikt.

Digitale Delay

De multitap-delay genereert delay-tijden tussen ca. 2 ms en 4 sec. Pas de delay-tijd aan met behulp van de Time regelaar, terwijl ingang CV Time modulatie van deze parameter mogelijk maakt. De Range regelaar verbreedt het tijdsbereik of versmalt het tot een ms-bereik. Audiosignalen komen deze sectie binnen op ingang In, die intern is bedraad met de uitgang van het filter. De uitgang is beschikbaar op Out. Feedback stelt de hoeveelheid signaal in die wordt teruggevoerd van de delay-uitgang terug naar zijn ingang. Met de FB Send en FB Return jacks kun je toegang krijgen tot de feedback-loop van de delay en deze naar een andere module of effectprocessor sturen en terug naar de feedback-loop return. Daarnaast kan het feedback-signaal worden ingesteld op oneindige weergave. Om dit te doen, activeer je de Freeze (Bevriezen) schakelaar of stuur je een positieve besturingsspanning naar Freeze In.

Attenuator

MEGAZWERG biedt twee attenuators Att1 en Att2 die kunnen worden gebruikt om audio- en cv-signalen en cv-bronnen handmatig te beperken of te versterken. Attenuatie wordt ingesteld met behulp van de Att1 en Att2 regelaars van 0 tot middenposities. Hogere waarden resulteren in signaalversterking. Met niet-gepatchte ingangen zijn de uitgangen stabiele cv-signalen variërend van 0 tot 10 volt.

MIDI

MIDI note commands en velocity data (via gate) worden ontvangen op de MIDI ingang. Het MIDI-kanaal wordt ingesteld met behulp van de dip-switches aan de achterkant van het apparaat als volgt:

Start/Stop (Start/Stop) en Clock jacks zijn onderling verbonden met MMC-Start/Stop en MIDI-Clock. Gebruik dip-switches 5 en 6 om de output als volgt in te stellen:
