MFB NANOZWERG Pro - Synthesizer Handleiding
Algemeen

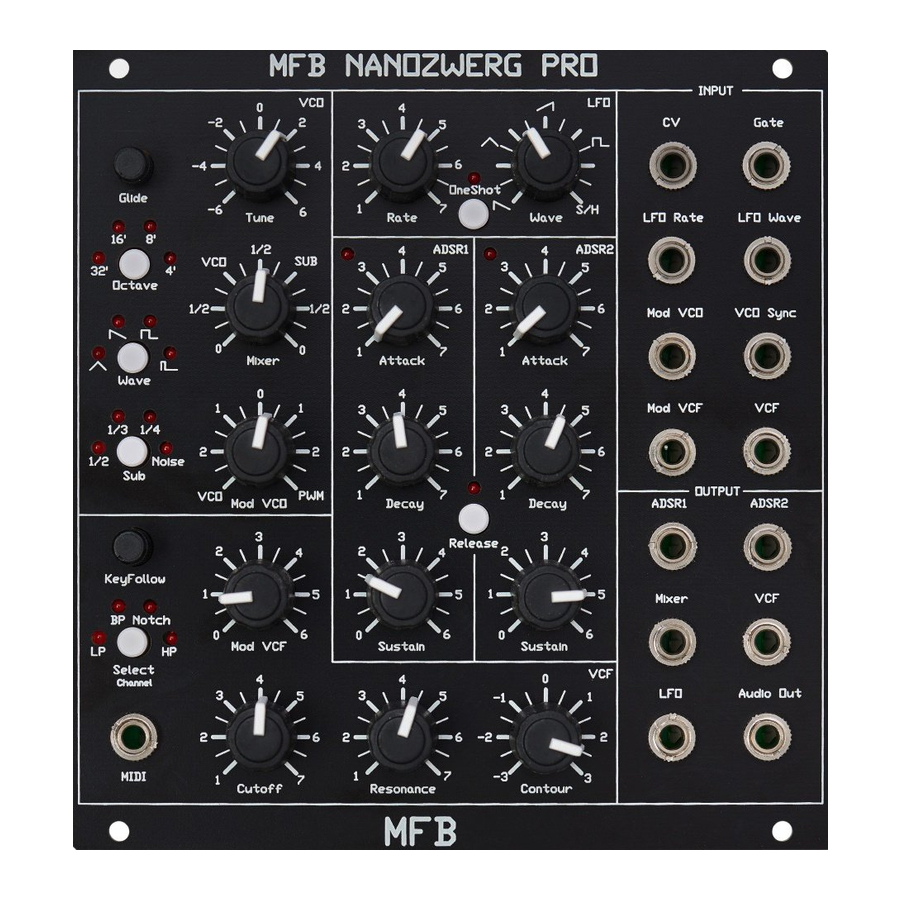

De NANOZWERG is een monofone, analoge synthesizer module, die in zijn ontwerp, BUS-voeding en CV/Gate-spanning volledig compatibel is met een Doepfer A-100 modulair systeem. De meeste audioparameters kunnen extern worden aangestuurd door gebruik te maken van de CV-ingangen. Daarnaast is dit ook mogelijk via Midi of M-Bus. De module bevat alle typische elementen van subtractieve synthese en kan worden gebruikt voor bas- en leadgeluiden, maar ook voor effectgeluiden of als filterbox.
Installatie
Sluit de 10-pins kabel aan op de corresponderende 16-pins jack op de Doepfer mainframe bus of de MIDI/CV printplaat. De voedingsspanning moet +/- 12 volt zijn, 5-volt aansluitingen zijn niet nodig. Het wattage is ca. 150 mA. De modulegrootte is 24 TE = 121,9 mm.
LET OP: Controleer de correcte polariteit! De gekleurde kant van de connectorkabel moet naar beneden wijzen, zodat de kabel niet gedraaid is.
Advies: De NANOZWERG is een analoge synthesizer module, daarom is het aan te raden om hem na het inschakelen 10 minuten te laten „opwarmen" om een solide stemming te garanderen.
Oscillatorsectie (VCO & Sub OSC)
NANOZWERG beschikt over één VCO met een extra sub-oscillator. De VCO biedt vier golfvormen, die kunnen worden geselecteerd door op Wave te drukken: triangle (driehoek), saw tooth (zaagtand), rectangle (rechthoek) en impulse (impuls). Octave (Octaaf) stelt het basisoctaaf in op 16', 8', 4' of 2'. Tune (Stemming) regelt de stemming binnen een bereik van +/- één octaaf.
De sub-oscillator genereert een rechthoekgolf één - twee octaven onder de VCO-stemming. Druk op Sub OSC om te schakelen tussen de instellingen 1/2, 1/3, 1/4 of Noise (Ruis). Als alternatief kan het rechthoeksignaal worden vervangen door een ruisgenerator. Mixer (Mixer) past de balans aan tussen VCO en SubOSC/Noise.
Gebruik VCF In om een extern audiosignaal te gebruiken in plaats van de sub-oscillator.
De VCO kan worden gemoduleerd door de LFO. Door Mod VCO naar links te draaien, worden de toonhoogtes van VCO en Sub Osc gemoduleerd. Draai hem naar rechts en het zal de symmetrie (pulsbreedte) van de impuls-golfvorm aanpakken. Als het in de middelste positie staat, wordt de modulatie gedeactiveerd. Als alternatief kunt u in plaats van de LFO Mod VCF In gebruiken voor modulatie. De VCO kan worden gesynchroniseerd door de VCO sync ingang te gebruiken.
Glide
De trim controller Glide stelt de lengte in voor een continu glijden van opeenvolgend gespeelde noten. (Portamento)
Filtersectie (VCF)
Het 12-dB-Multimode filter maakt sonische vormgeving mogelijk van oscillator, sub-oscillator en de externe audio-ingang.
Het biedt vier modi, te selecteren door op Select: (Selecteren:) te drukken: low-pass (LP) (laagdoorlaat), band-pass (BP) (banddoorlaat), Band Reject (Notch) (bandstop) en high-pass (HP) (hoogdoorlaat).
De Cutoff (afsnij) frequentie wordt aangepast met Cutoff. Daarnaast kan deze parameter ook door verschillende bronnen worden aangestuurd. De trim pot Key Follow (Toetsaanslag volgen) stelt de afhankelijkheid in tussen cutoff en inkomende noten op de MIDI- of Key CV-ingang.
Contour past de controle van de ADSR-Envelope 1 aan op de cutoff frequentie. Naar rechts draaien heeft een positieve invloed, terwijl naar links draaien een negatieve invloed heeft. Door de knop naar het midden te draaien, wordt de modulatie uitgeschakeld.
Mod VCF introduceert een continue modulatie op de cutoff-frequentie via de LFO.
Mod VCF In CV is een CV-ingang, die bijvoorbeeld kan worden aangestuurd door een step-sequencer.
Resonance (Resonantie) stelt de nadruk (Q-factor) van het filter in op de huidige Cutoff-frequentie. Op zijn maximum kan zelf-oscillatie worden bereikt.
Versterker (VCA)
Het laatste deel in het signaalpad is een spanningsgestuurde versterker. De VCA wordt getriggerd door de ADSR-Envelope 2. Het uitgangssignaal gaat uit op Audio Out (Audio Uitgang).
Enveloppen (ADSR 1 + 2)
De envelope generator biedt controle voor Attack (Aanval)-time, Decay (Verval)-time, Sustain (Aanhoud)-level en Release (Loslaat)-time. Release heeft geen eigen knop, maar kan worden ingesteld met de Decay-knob of heeft een vaste release-time. Door op de Release-button te drukken, kunnen deze twee modi worden gekozen. Als de LED is uitgeschakeld, is de release–time vast. De eerste drie fasen werken terwijl één noot op de MIDI- of Gate-ingang actief is. De release-time start nadat het gate/note-signaal is gestopt. De envelope kan extern worden gebruikt door ADSR1 Out (ADSR1 Uitgang) en ADSR2 Out (ADSR2 Uitgang) te gebruiken.
Modulatie-oscillator (LFO)
De LFO biedt vier golfvormen: triangle (driehoek), saw tooth (zaagtand), rectangle (rechthoek) en S/H (Sample & Hold). De eerste drie golfvormen kunnen traploos worden geschakeld door de knop Wave (Golfvorm) te gebruiken. Rate (Snelheid) stelt de LFO's frequentie (snelheid) in tussen ca. 4 seconden tot ca. 150 Hz. Beide parameters kunnen worden gewijzigd via CV door de ingangen LFO Rate In (LFO Snelheid Ingang) en LFO Wave In (LFO Golfvorm Ingang) te gebruiken. OneShot (Eenmalig) activeert een one-pass-mode, waarbij de geselecteerde golfvorm slechts één keer wordt afgespeeld, nadat een note-trigger ingang is ontvangen.
MIDI/M-Bus
NANOZWERG ontvangt MIDI-Notes over een bereik van vijf octaven (C1-C6). Daarnaast accepteert het MIDI-Data voor Pitch Wheels (+/-1 Halve toon.). Alle parameters kunnen extern worden bediend via Midi-controller De Midi Implementation is te zien in een apart document. Voor de M-Bus zijn er twee jacks aan de onderkant van de achterkant. De ene is aangesloten op een M-Bus-Output, de andere op de volgende M-Bus-geschikte module. Als de M-Bus is aangesloten, is Midi uitgeschakeld.
MIDI-Channel
Om een MIDI-Channel te selecteren, drukt u ca. 2 seconden op Select (Selecteren) van het filter totdat de Filter LEDs in een circuit lopen. NANOZWERG wacht nu op de volgende Midi note en neemt zijn channel over. Dit geldt ook voor de M-Bus.
