MFB Bass 522 - Drumhandleiding
Algemeen

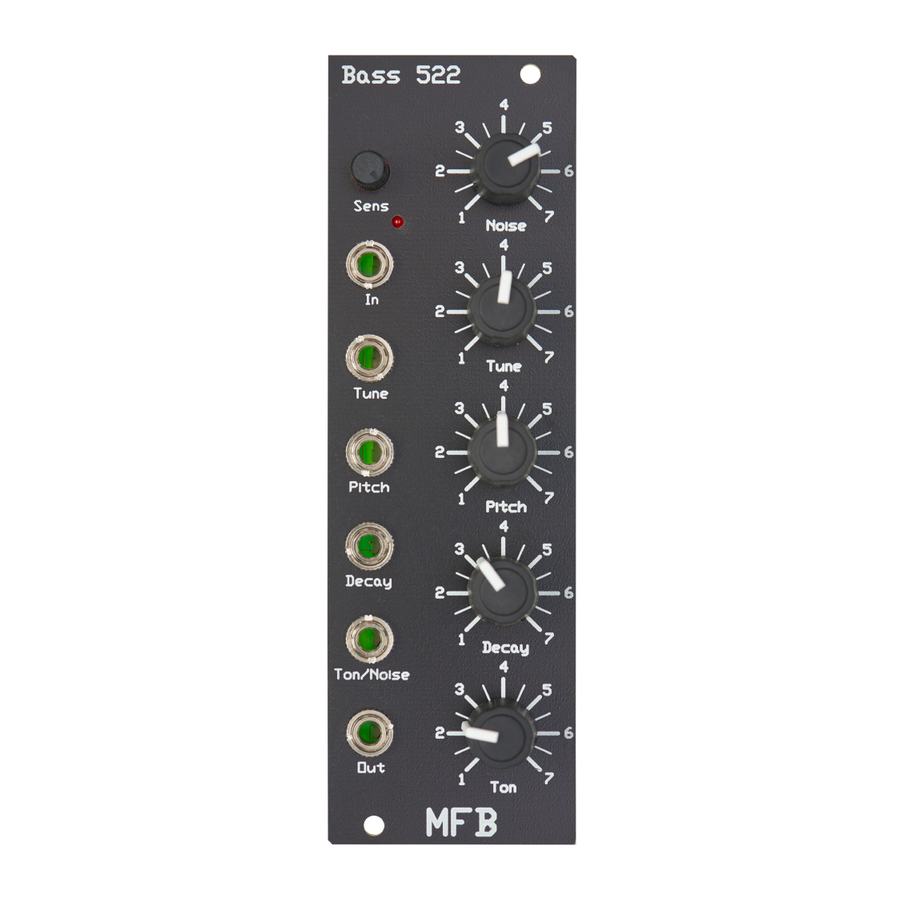

De module Bass-522 is in principe samengesteld uit het circuit van de MFB-522 Bass Drum, maar het geluid ervan kan breder worden bewerkt. Bovendien maakt de module een regeling mogelijk van de vier geluidsparameters - geluid, decay, tune en pitch - via de CV-signalen zoals envelope curves, LFO's en Step Sequencers.
Bediening
Het type en de stroomvoorziening van de module Bass-522 is compatibel met het modulaire systeem Doepfer A100. De tienpolige MFB-aansluitkabel is verbonden met de 16-polige jack van de MIDI/CV-kaart of de Doepfer-buskaart. De voedingsspanning moet in totaal +/- 12 volt bedragen. Een spanning van 5 volt is niet nodig. Het wattage is +/- 30 mA. De modulebreedte bedraagt 8 HP = 40 mm.
Let op: U moet ervoor zorgen dat de polariteit correct is! De gekleurde draad van de lintkabel moet naar beneden wijzen, wat betekent dat de kabel niet mag worden gedraaid.
Functies
De Bass Drum wordt bediend door de In jack (Ingang jack). Er kan een analoog of een digitaal gate-signaal worden gebruikt van een step sequencer, MIDI-CV/Gate-transformator of een blokgolf LFO. Er kunnen eventueel drumpads, piezos of dynamische microfoons worden gebruikt. Dynamische trigger beïnvloedt de pitch en decay naast de attack en het volume. Met behulp van de trimregelaar Sens kunt u de invoergevoeligheid aanpassen aan het trigger-signaal. De hoogste trigger-spanning mag niet meer dan 0,1 volt bedragen. De ingang reageert op de positieve flank van het trigger-signaal. Het audiosignaal wordt afgenomen van de jack Out (Uitgang jack) en wordt naar een mixer (bijvoorbeeld DRUM -99), VCA of andere geluidsbewerkingsmodules geleid. Deze uitgang kan rechtstreeks worden aangesloten op een mixer of een audio-interface.
Geluidsparameter
De frequentie wordt aangepast met de pot Tune (Afstemmen), waarvan het bereik ligt tussen 35 Hz en 60 Hz. De frequentie kan worden geregeld met elk CV-signaal via de ingang Tune (Afstemmen). De pot werkt in dit geval als een verzwakker.
De Pitch (Toonhoogte) regelt de lengte van een concreet aangepaste Pitch Envelope die typisch is voor TR-909 of Simmons bass drums. Dit kan worden gemoduleerd via Pitch (Toonhoogte) - CV-ingang, in deze modus werkt de regelaar ook als verzwakker.
Decay (Verval) stelt de releasetijd van de bastoon in tot maximaal één seconde. De Decay (Verval) CV In laat de tijd regelen via CV, de regelaar werkt ook als verzwakker.
Ton filtert de attack transient en ruisbron. Via een interne jumper kun je kiezen of CV In Ton (Kleur) of Noise (Ruis) regelt.
Noise (Ruis) voegt het volume van witte ruis toe (decay verschilt met decay-instellingen van de bastoon). Via een interne jumper kun je kiezen of CV In Ton (Kleur) of Noise (Ruis) regelt.
Opmerking: De vereiste spanning voor alle CV-ingangen moet binnen een bereik van 0 tot 5 volt liggen.
De module biedt de nieuw ontwikkelde M-Bus-connector, wat betekent dat je alles kunt bedienen via de Midi/CV-interface of onze SEQ-01 Pro drum sequencer zonder extra patching. Modules worden serieel aangesloten, M-Bus op de eerste module, de eerste module op de tweede module, enzovoort. De volgende adressen worden ondersteund:
Trigger MIDI Note #35 oder #36, afhankelijk van de jumperpositie, met velocity.
MIDI Controller values for
Tune (Afstemmen) = 17 Pitch (Toonhoogte) = 25
Decay (Verval) = 33
Ton (Kleur) = 41
Noise (Ruis) = 49
Noise Decay (Ruisverval) = 57
Controllers worden genegeerd als een andere basmodule wordt geactiveerd. Voor basdrummodules zijn Midi Notes #33, #34, #35 und #36 gereserveerd. Zodra de Bass-522 gereserveerde trigger weer verschijnt, reageert de module weer op CC.
Opmerking: De waarde van de controller wordt opgeteld bij de pots.
