Ion Block Rocker XL - Draadloos Luidsprekersysteem Handleiding

Introductie

Dank u voor de aankoop van de Block Rocker^® XL. Bij ION is uw entertainment net zo belangrijk voor ons als voor u. Daarom ontwerpen we onze producten met één ding in gedachten: uw leven leuker en gemakkelijker maken.

Opmerking: Voordat u het product voor het eerst gebruikt, laad de batterij volledig op. Uw apparaat is expres verzonden met een verminderde batterijlading om een veilig transport te garanderen.

Gebruik de meegeleverde stroomkabel om het apparaat aan te sluiten op een stopcontact en laat het tot 10 uur opladen. Dit helpt om de langste levensduur van uw batterij te garanderen.

Inhoud van de doos

Block Rocker^® XL
Stroomkabel (IEC320 C13, 6 ft. / 183 cm)
Microfoon met kabel (8 ft. / 250 cm)
Snelstartgids

Oplaadbare batterijen

Oplaadbare loodzuuraccu's zijn van hetzelfde type als die in auto's worden gebruikt. Net als bij uw autobatterij heeft de manier waarop u deze batterij gebruikt een aanzienlijke invloed op de levensduur. Bij correct gebruik en behandeling kan een loodzuuraccu jarenlang meegaan. Hier zijn enkele aanbevelingen om de langste levensduur van de interne batterij te krijgen.

Buitengebruik en onderhoud

Hoewel Block Rocker^® XL waterbestendig is en bestand is tegen opspattend water, dient u de onderstaande tips te lezen om de beste prestaties van Block Rocker^® XL te krijgen:

• Block Rocker ® XL mag alleen buitenshuis worden gebruikt met stopcontacten of verlengsnoeren die geschikt zijn voor buitengebruik.
• Breng Block Rocker ® XL binnenshuis tijdens extreem weer.
• Plaats Block Rocker ® XL niet in stilstaand water.
• Sluit de stroomadapter niet aan op Block Rocker. Zorg ervoor dat de stroomingang, de stroomadapter en het stopcontact allemaal volledig droog zijn voordat u verbindingen maakt.
•
  Bewaar alle niet-waterbestendige apparaten (telefoons, muziekspelers, enz.) op een droge plaats waar ze niet worden aangetast door water en een risico op elektrische schokken veroorzaken.

Snelle installatie

1. Zorg ervoor dat alle items die aan het begin van deze handleiding in de inhoud van de doos staan vermeld, in de doos zijn opgenomen.
2. Lees de veiligheids- en garantiehandleiding voordat u het product gebruikt.
3. Zorg ervoor dat u de batterij volledig hebt opgeladen voor het eerste gebruik voor een maximale batterijduur.
4. Schakel Block Rocker ® XL in.
5. Sluit uw muziekspeler aan met een audiokabel of Bluetooth ®.
6. Pas het volume op de muziekspeler en op Block Rocker ® XL naar behoefte aan.
7. Schakel Block Rocker ® XL uit wanneer deze niet in gebruik is.

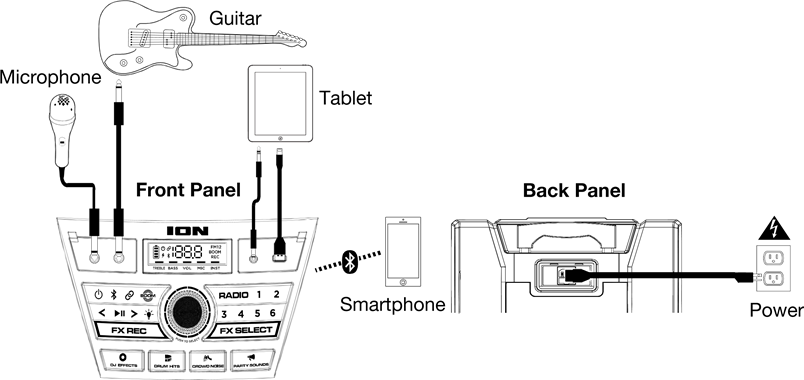

Aansluitschema

Items die niet onder Introductie > Inhoud van de doos staan vermeld, worden apart verkocht.

Functies

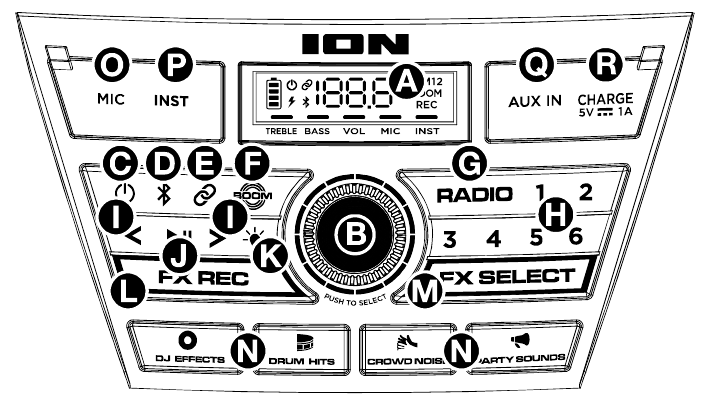

Voorpaneel

1. Display: Toont informatie over de huidige bewerking. Zie Functies > Display Iconen voor meer informatie.
2. Control Knob (Bedieningsknop): Druk hierop om te schakelen tussen het regelen van het volume van de muziekbron (Bluetooth^®, Aux of Radio), microfooningang of instrumentingang/FX, of de Treble en Bass EQ, zoals aangegeven op het display. Draai aan de knop om de geselecteerde instelling te verhogen of te verlagen.
3. Power Button (Aanknop): Houd ingedrukt om Block Rocker^® XL in of uit te schakelen.
4. Bluetooth^® Button (Bluetooth-knop): Druk hierop om te koppelen met een Bluetooth^® apparaat of om de verbinding met een gekoppeld Bluetooth^® apparaat te verbreken en naar de Aux-modus te gaan. Dubbelklik om de verbinding met een gekoppeld Bluetooth^® apparaat te verbreken en naar een ander apparaat te zoeken. Zie Bediening > Koppelen met een Bluetooth^® apparaat voor meer informatie. Houd ingedrukt om spraakaanwijzingen in of uit te schakelen.
5. Link: Houd deze knop ingedrukt om stereo-koppeling met een andere Block Rocker^® XL te starten. Herhaal dit proces vervolgens op een andere compatibele luidspreker. Om de link tussen de twee luidsprekers te verbreken, dubbelklikt u op de Link-knop. Zie Bediening > Twee luidsprekers koppelen voor meer informatie.
6. BOOM Button (BOOM-knop): Druk hierop om de bas-EQ en het volume tegelijkertijd te versterken en een lichtshow te activeren die pulseert op de beat van de muziek.
7. Radio Button (Radioknop): Druk hierop om de radio in te stellen op FM1 of FM2, of om de radio uit te schakelen.
8. Presets (Voorinstellingen): Druk in de radiomodus op deze knoppen om een eerder opgeslagen voorkeurzender te selecteren. Om de huidige zender als voorkeur op te slaan, houdt u deze knoppen ingedrukt. Zie Bediening > De radio gebruiken voor meer informatie.
9. Tune/Track: Druk hierop om af te stemmen op een radiostation of om naar het vorige/volgende nummer op een via Bluetooth^® aangesloten apparaat te gaan. Om te "zoeken" (naar het volgende beschikbare radiostation te springen), houdt u een van beide knoppen enkele seconden ingedrukt.
10. Play/Pause (Afspelen/Pauze): Druk hierop om een nummer van een aangesloten Bluetooth^® apparaat af te spelen of te pauzeren.
11. Lights (Verlichting): Druk hierop om tussen de lichtmodi te schakelen.
    • Solid Mode (Vaste modus): Elke knop blijft branden in een specifieke kleur en verandert niet. Alle 4 FX-pads hebben verschillende kleuren. De Boom Button^™ brandt op 20%, tenzij erop wordt gedrukt, dan brandt deze volledig.
    • Beat Sync (Beatsynchronisatie): De lichten knipperen op de beat van de audio die via de luidspreker wordt afgespeeld.
    • Off (Uit): De lichten gaan uit, behalve de knop waarop wordt gedrukt. Als op de Boom Button^™ wordt gedrukt wanneer het apparaat in de licht-uit-modus staat, gaan alle lichten branden op 100% helderheid totdat de knop wordt losgelaten.
12. FX REC: Druk hierop om maximaal 30 seconden van uw eigen geluidseffect op te nemen. Zodra het REC icon (REC-pictogram) begint te knipperen, houdt u een FX pad (FX-pad) ingedrukt om te beginnen met opnemen van een willekeurige geluidsbron (zoals Bluetooth^®, radio of de ingangen) terwijl de pad wordt ingedrukt. Zodra de opname is gemaakt, drukt u op de FX pad (FX-pad) om uw geluid te activeren. Houd deze knop ingedrukt en druk op een FX pad (FX-pad) om een opgenomen geluid te verwijderen. Een hoger volume van uw input resulteert in een geluidsopname van hogere kwaliteit. Wanneer u de microfoon gebruikt om een sample op te nemen, richt u de microfoon weg van de luidspreker om feedback te voorkomen.
13. FX SELECT: Druk hierop om de geluiden op elke FX Pad te wijzigen. Zodra de FX Pads wit oplichten, drukt u op elke pad om door alle geluidseffecten te bladeren. Zodra u de geluidseffecten hebt gevonden die u leuk vindt, drukt u nogmaals op deze knop om ze vast te zetten. Om terug te keren naar de standaardgeluiden, houdt u deze knop ingedrukt. Zie Bediening > De FX-pads gebruiken voor meer informatie.
14. FX Pads: Druk op deze pads om een geluidseffect te activeren. Druk op de Control Knob (Bedieningsknop) en selecteer INST om het FX-volume aan te passen. Zie Appendix > Geluidseffecten voor een volledige lijst met geluiden.
15. Microphone Input (Microfooningang) (1/4" [6,35 mm], ongebalanceerd): Sluit een microfoon aan op deze mono-ingang. Druk op de Control Knob (Bedieningsknop) en selecteer MIC om het microfoonvolume aan te passen.
16. Instrument Input (Instrumentingang) (1/4" [6,35 mm], ongebalanceerd): Sluit een instrument zoals een elektrische gitaar aan op deze mono-ingang. Druk op de Control Knob (Bedieningsknop) en selecteer INST om het instrumentvolume aan te passen.
17. Aux Input (Aux-ingang) (1/8" [3,5 mm], gebalanceerd): Deze stereo-ingang kan worden gebruikt om een CD-speler, MP3-speler of andere audiobron aan te sluiten. Om dit signaal te horen, verbreekt u de Bluetooth^® verbinding en gaat u naar de Aux-modus door op de Bluetooth^® button (Bluetooth-knop) te drukken.
18. USB Charging Port (USB-oplaadpoort): Sluit hier de oplaadkabel van uw apparaat aan om het op te laden. USB-opladen werkt alleen als het apparaat is ingeschakeld.

Display-iconen

• Charging Indicator (Oplaadindicator) ():
  • Wanneer de stroomkabel is aangesloten, geeft de beweging van de batterijsegmenten aan dat deze wordt opgeladen.
  • Wanneer de stroomkabel is losgekoppeld, tonen de batterijsegmenten het batterijniveau.
  • Wanneer het batterijniveau laag is, knippert het onderste batterijsegment.
  • Als er binnen 60 seconden geen knop op het voorpaneel wordt ingedrukt, wordt de batterijniveau-indicator uitgeschakeld (om energie te besparen). De batterijniveau-indicator verschijnt weer wanneer er op een knop wordt gedrukt. Ook, wanneer de batterij het laagste batterij-icoonsegment bereikt, wordt de batterijniveau-indicator weer ingeschakeld.
• Power Icon (Aan/uit-pictogram) (): Het aan/uit-pictogram brandt wanneer Block Rocker^® XL is ingeschakeld. Het aan/uit-pictogram brandt niet wanneer Block Rocker^® XL is uitgeschakeld.
• Lightning Bolt Icon (Bliksempictogram) (): Het bliksempictogram brandt wanneer de stroomkabel is aangesloten op de netspanning.
• Link Icon (Link-pictogram) (): Het Link-pictogram is aan wanneer er een link is met een andere luidspreker. Het Link-pictogram is uit wanneer er één luidspreker wordt gebruikt. Zie Bediening > Twee luidsprekers koppelen hieronder voor meer informatie.
• Bluetooth^® Icon (Bluetooth-pictogram) (): Het Bluetooth^® pictogram brandt wanneer een apparaat is gekoppeld aan Block Rocker^® XL.
• FM Icons (FM-iconen): Wanneer de radio Aan staat, geeft dit aan of deze in FM1- of FM2-modus staat.
• BOOM Icon (BOOM-pictogram): Het BOOM-pictogram is aan wanneer de BOOM-modus is geactiveerd. Het pictogram is uit wanneer de functie is gedeactiveerd.
• REC Icon (REC-pictogram): Het REC-pictogram knippert wanneer de FX REC button (FX REC-knop) wordt ingedrukt, wat aangeeft dat de Block Rocker^® XL een geluidsbron opneemt.
• Mic/Vol: Deze iconen geven de huidige functie van de Volume Control (Volumeknop) aan.
• Radio Station (Radiozender): De cijfers in het midden geven de huidige radiozender aan die is geselecteerd.

Bediening

Koppelen met een Bluetooth^®-apparaat

1. Zorg ervoor dat de luidspreker zich binnen het bereik van uw Bluetooth^®-apparaat bevindt (niet meer dan 30,5 m).
2. Druk op de Bluetooth^® button (Bluetooth-knop) op de luidspreker.
3. Navigeer naar het instellingenscherm van uw Bluetooth^®-apparaat. Zoek en selecteer vervolgens Block Rocker^® XL. Als uw Bluetooth^®-apparaat om een koppelingscode vraagt, voert u 0000 in.
   Opmerking: Maak geen verbinding met Block Rocker^® XL_BLE; dit is uitsluitend gereserveerd voor verbinding met de ION Sound XP app. Als u problemen ondervindt bij het verbinden, selecteert u "Vergeet dit apparaat" op uw Bluetooth^®-apparaat en probeert u opnieuw verbinding te maken.
   Opmerking: Als u eerder verbinding hebt gemaakt met uw Bluetooth^®-apparaat, maakt Block Rocker^® XL automatisch opnieuw verbinding.
   Tip: Houd de Bluetooth^® button (Bluetooth-knop) ingedrukt om de spraakaanwijzingen voor Bluetooth^® koppeling in of uit te schakelen.

Om de verbinding met een gekoppeld Bluetooth^®-apparaat te verbreken, drukt u op de Bluetooth^® button (Bluetooth-knop) of schakelt u Bluetooth^® uit in de Bluetooth^®-instellingen van uw apparaat. Hierdoor gaat u ook naar de Aux-modus. Dubbelklik op de Bluetooth^® button (Bluetooth-knop) om de verbinding met een gekoppeld Bluetooth^®-apparaat te verbreken en naar een ander apparaat te zoeken.

App-bediening

Om de best mogelijke ervaring met de app te garanderen, gebruikt u de meest recente Android OS of iOS op uw apparaat.

Volg deze stappen om de gratis app op uw apparaat te downloaden:

1. Open de Apple App Store of Google Play op uw apparaat. Zoek vervolgens naar de ION Sound XP^TM app.
2. Volg de instructies op het scherm om de app te downloaden en te installeren. Na het downloaden verschijnt de ION Sound XP^TM app op het startscherm van uw apparaat.
3. Verbind uw apparaat met Block Rocker^® XL via Bluetooth^®. Zie de Koppelen met een Bluetooth^® apparaat om te leren hoe u dit doet.
4. Open de ION Sound XP^TM app. Als hierom wordt gevraagd, staat u de app toe toegang te krijgen tot de Bluetooth^®- en locatieservices van uw apparaat.
5. Tik om Add A Product (Een product toevoegen) op het scherm te selecteren. De app scant en vindt Block Rocker^® XL.
   Als u problemen ondervindt bij het verbinden, tikt u op Help with setting up? (Hulp bij het instellen?) voor aanvullende tips.
6. Selecteer het Block Rocker^® XL pictogram om naar het volgende scherm te gaan, waar u de app kunt gebruiken om verschillende functies van de luidspreker te bedienen, zoals:
   • Radio: Speel de radio af, verander van zender en bewerk voorkeurzenders.
   • EQ: Pas de egalisatie van de luidspreker aan en schakel Bass Boost in of uit.
   • Volume: Pas het luidsprekervolume en het microfoonvolume aan.
   • Voice Prompts (Spraakaanwijzingen): Schakel de spraakaanwijzingen in of uit.
   • Link: Bekijk instructies voor het koppelen van Block Rocker^® XL aan een andere compatibele luidspreker.
   • Support (Ondersteuning): Bezoek ionaudio.com, neem contact op met Technische ondersteuning en bekijk garantie-informatie en veelgestelde vragen.

De FX-pads gebruiken

Druk op de FX Select (FX selecteren) knop om te schakelen tussen acht verschillende geluiden voor elk van de vier FX-knoppen: DJ Effects (DJ-effecten), Drum hits (Drumslagen), Crowd Noises (Geluiden van de menigte) en Party Sounds (Feestgeluiden).

Druk op de FX Pads (FX-pads) om elk geluidseffect te activeren. Gebruik de Drum (Drum) en DJ (DJ) effecten om uw dansfeest te versterken, de Crowd (Menigte) effecten om de menigte aan te vuren bij de belangrijke wedstrijd, of maak plezier met Party (Feest) geluidseffecten. Zie de tabel in de Appendix > Sound FX (Bijlage > Geluidseffecten) voor een volledige lijst met geluiden.

Twee luidsprekers koppelen (stereo)

1. Zorg ervoor dat u alle Bluetooth^®-apparaten loskoppelt voordat u probeert twee luidsprekers te koppelen.
2. Houd deze knop ingedrukt om stereo-koppeling met een andere compatibele luidspreker te starten. Herhaal dit proces vervolgens op de andere luidspreker. Zie ionaudio.com voor een lijst met compatibele luidsprekers.
3. Zodra de verbinding tot stand is gebracht, zou LINK (VERBONDEN) op het Display (Scherm) moeten verschijnen. Selecteer welke unit de primaire luidspreker zal zijn door op de Bluetooth^® button (Bluetooth-knop) te drukken. Gebruik deze luidspreker om te koppelen met een Bluetooth^®-apparaat of om een radiozender te selecteren. De primaire luidspreker speelt het linker kanaal af en de secundaire luidspreker speelt het rechter kanaal af.

Om de verbinding tussen de twee luidsprekers te verbreken, drukt u tweemaal op de Link button (Verbindingsknop).

De radio gebruiken

Een radiozender selecteren:

1. Druk op de Radio (Radio) knop om FM1 of FM2 te selecteren.
2. Druk op een van de Tune/Track (Afstemmen/Nummer) knoppen om een radiozender te selecteren.
   Om te "zoeken" (naar de volgende beschikbare zender te springen), houdt u een van beide knoppen een paar seconden ingedrukt totdat deze begint te zoeken naar een zender.
   Note: (Opmerking:) Pauzeer het afspelen vanaf Bluetooth^® of schakel Bluetooth^® volledig uit voordat u de radio gebruikt om te voorkomen dat beide audiosignalen tegelijkertijd actief zijn.

Een radiozender opslaan als een voorkeurzender:

1. Druk op de Radio (Radio) knop om FM1 of FM2 te selecteren.
2. Druk op een van de Tune/Track (Afstemmen/Nummer) knoppen om een radiozender te selecteren.
3. Houd een Preset (Voorkeur) knop ingedrukt om de huidige zender aan dat voorkeurnummer toe te wijzen. Het display toont "SAV" (OPS) om aan te geven dat de zender is opgeslagen.

Een opgeslagen radiozender voorkeurzender oproepen:

1. Druk op de Radio (Radio) knop om FM1 of FM2 te selecteren.
2. Druk op een Preset (Voorkeur) knop om een eerder opgeslagen voorkeurzender te selecteren.

Om de radio uit te schakelen, drukt u op de Radio (Radio) knop totdat deze op Off (Uit) staat.

Probleemoplossing

Als de unit niet oplaadt, zorg er dan voor dat de stroomkabel correct is aangesloten op de stroomingang en het stopcontact.

Als het geluid vervormd is, probeer dan de volumeregelaar van uw geluidsbron, muziekinstrument of microfoon lager te zetten. Probeer ook het totale volume van Block Rocker^® XL te verminderen met behulp van de volumeknop.

Als er te veel bas is, probeer dan de toon- of EQ-regeling op uw geluidsbron aan te passen om het basniveau te verlagen. Hierdoor kunt u de muziek harder afspelen voordat clipping (vervorming) optreedt.

Als er een hoog fluitend geluid is bij het gebruik van microfoons, dan is dit waarschijnlijk feedback. Richt de microfoon weg van de luidspreker.

Als u de microfoon niet boven het muziekvolume kunt horen, zet dan het muziekvolume van uw bron lager.

Als u geen muziek van een flashdrive kunt afspelen, de USB-poort is alleen bedoeld voor het opladen van USB-apparaten.

Als u uw audioapparaat niet via Bluetooth^® op Block Rocker^® XL kunt aansluiten:

• Houd uw audioapparaat (bijv. smartphone of tablet) en Block Rocker^® XL zo dicht mogelijk bij elkaar tijdens het proberen verbinding te maken. Zorg ervoor dat zowel het audioapparaat als Block Rocker^® XL niet worden gehinderd door muren, meubels, enz.
• Reset de Bluetooth^®-verbinding op Block Rocker^® XL om Block Rocker^® XL van een ander audioapparaat los te koppelen en het zoekproces opnieuw te starten. Als dit niet meteen werkt, schakelt u Block Rocker^® XL uit en vervolgens weer in. Zie Pairing with a Bluetooth^® Device (Koppelen met een Bluetooth^®-apparaat) voor meer informatie.
• Reset de Bluetooth^®-verbinding op uw audioapparaat door Bluetooth^® uit en weer in te schakelen. U kunt dit vinden onder het Bluetooth^®-menu in de instellingen voor uw telefoon of ander audioapparaat.
  Als dit niet werkt en u eerder verbinding hebt gemaakt met Block Rocker^® XL, zoek dan Block Rocker^® XL in de lijst met beschikbare of eerder verbonden apparaten in het Bluetooth^®-menu van uw audioapparaat, tik op het "tandwiel" of "i" pictogram ernaast en selecteer vervolgens Unpair (Ontkoppelen) of Forget (Vergeten). Schakel Block Rocker^® XL uit en weer in en probeer opnieuw te koppelen zodra deze weer in uw lijst met beschikbare apparaten verschijnt.
  Note: (Opmerking:) Als Block Rocker^® XL recentelijk is gekoppeld aan een ander audioapparaat dat zich nog steeds binnen bereik bevindt, moet u dit proces mogelijk herhalen met dat audioapparaat om de verbinding volledig te verbreken.

Als u last hebt van audio-uitval tijdens het afspelen van muziek vanaf een Bluetooth^®-apparaat, kan dit gebeuren omdat uw unit probeert verbinding te maken met een andere luidspreker. Dit kan gebeuren als u een luidspreker uitschakelt die was gekoppeld aan uw unit of als u uw unit net hebt ingeschakeld en deze zich in de Stereo-Link-modus bevindt. Om de audio-uitval te stoppen, verlaat u de Stereo-Link-modus door tweemaal op de Link button (Verbindingsknop) te drukken. U kunt ook wachten tot uw unit verbinding maakt met een andere Block Rocker^® XL luidspreker als er een binnen bereik is.

Als u wilt voorkomen dat uw luidspreker automatisch verbinding maakt wanneer u hem inschakelt, zorg er dan voor dat u tweemaal op de Link button (Verbindingsknop) drukt om de Stereo-Link-modus te verlaten voordat u hem uitschakelt.

Ondersteuning

Voor de meest recente informatie over dit product (documentatie, technische specificaties, systeemvereisten, compatibiliteitsinformatie, enz.) en productregistratie, gaat u naar ionaudio.com.

Voor extra productondersteuning gaat u naar ionaudio.com/support.

.
