Introductie
Bedankt voor het aanschaffen van de Total PA™ Live. Bij ION is uw entertainment net zo belangrijk voor ons als voor u. Daarom ontwerpen we onze producten met één ding in gedachten: uw leven leuker en gemakkelijker maken.
Inhoud van de doos
Total PA™ Live
Stroomkabel (5 ft. / 150 cm)
Microfoon met kabel (15 ft. / 450 cm)
Luidsprekerstatief
Snelstartgids
Installatie
- Zorg ervoor dat alle items die in de Inhoud van de doos worden vermeld, in de doos zitten. Kijk in de doos onder het schuimvel voor de stroomkabel en microfoon.
- Lees de Veiligheids- en garantiehandleiding voordat u het product gebruikt.
- Bestudeer het Aansluitschema.
- Zorg ervoor dat alle invoerapparaten (zoals microfoons, cd-spelers of digitale mediaspelers) zijn uitgeschakeld en dat hun volume is ingesteld op "nul".
- Sluit alle apparaten aan zoals weergegeven in het aansluitschema.
- Schakel alles in de volgende volgorde in:
- Audio-invoerapparaten (bijv. microfoons, instrumenten, cd-spelers)
- Total PA™ Live
- Wanneer u klaar bent met het gebruik van Total PA™ Live, schakelt u alles in de volgende volgorde uit:
- Total PA™ Live
- Audio-invoerapparaten

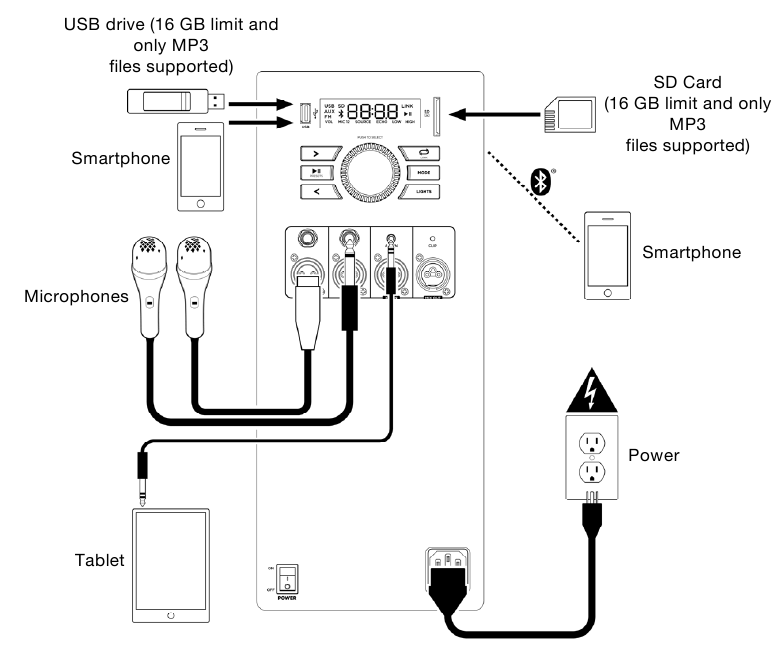

Aansluitschema
Items die niet onder de Inhoud van de doos worden vermeld, worden afzonderlijk verkocht.
Functies

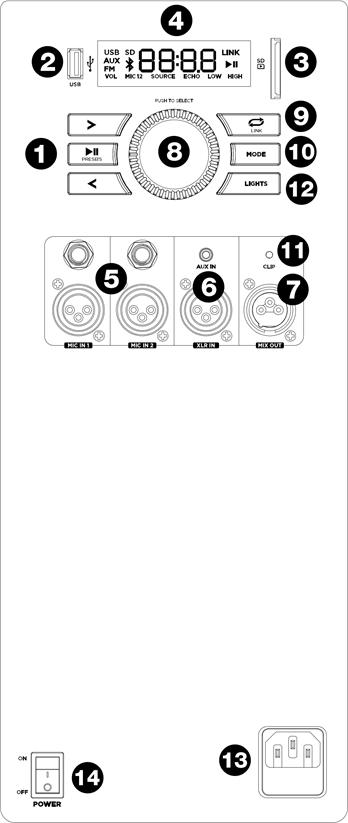

Achterpaneel
- Mediabedieningspaneel Knoppen: Bedieningselementen voor de USB/SD-, FM-radio- en Bluetooth®-audiobronnen. Deze bedieningselementen omvatten modusselectie en opties voor het afspelen van muziek. Zie Mediabedieningspaneel voor meer informatie.
- USB-poort: Sluit hier uw USB-flashstation aan om muziek af te spelen. U kunt deze poort ook gebruiken om het USB-apparaat op te laden, zoals een tablet of smartphone. Om een apparaat op te laden dat muziek streamt via Bluetooth, pauzeert u eerst de muziek en wacht u tot het opnieuw verbinding maakt nadat de USB-kabel (niet meegeleverd) is geplaatst.
- SD-kaartsleuf: Plaats hier uw SD-kaart om muziek af te spelen.
- Display: Dit scherm toont informatie die relevant is voor de huidige werking van Total PA™ Live.
Opmerking: het display wordt geleverd met een plastic beschermer. Verwijder deze voor een optimaal zicht. - Microfooningangen (1/4"/6.35 mm & XLR): Sluit een microfoon of bron op microfoonniveau aan op deze ingangen.
- Aux-ingangen (1/8" & XLR): Deze ingangen kunnen worden gebruikt om een cd-speler, MP3-speler of andere audiobron aan te sluiten.
- Mix Out (XLR): Sluit deze uitgang aan op een luidspreker, mixer of recorder.
- Control Knob: Draai aan deze knop om het hoofdvolume (totale output) van de luidspreker aan te passen. Druk op deze knop om het microfoon 1-volume, het microfoon 2-volume, het bronvolume (radio, USB, SD, Bluetooth-signaal en aux-ingang), echo-effect, hoge EQ en lage EQ te selecteren en aan te passen. Het volume van Total PA™ Live heeft geen invloed op het volume van uw Bluetooth-apparaat. Voor de beste geluidskwaliteit stelt u het volume van uw invoerbron in op 100% en gebruikt u de bron- en hoofdvolumeregeling van de luidspreker om het volume aan te passen.
- Repeat/Link: In de USB- of SD-modus drukt u op deze knop om een enkel nummer, map of alle nummers te herhalen. Houd deze knop ingedrukt om stereokoppeling met een andere Total PA™ Live te starten.
- Mode (Modus): Druk op deze knop om de te gebruiken audiobron te selecteren: USB, SD, FM-radio, Aux (beschikbaar om te selecteren wanneer de USB-poort en SD-kaartsleuf leeg zijn) of Bluetooth.
- Clip LED: De Clip LED knippert rood als het signaal van de ingangsaansluitingen of de audiobron van het Mediabedieningspaneel clipt (vervorming door een te luid signaal). Als dit gebeurt, verlaagt u de instelling van de Main Volume (Hoofdvolume) -knop of het volume voor de Aux/Mic Input (Aux/Microfoon Ingang) (als een luid apparaat op een van beide is aangesloten).
- Light Mode Button (Lichtmodusknop): Houd deze knop ingedrukt om de Party Starter™-lichten uit of aan te zetten. Druk kort op deze knop om te schakelen tussen een van deze vijf modi voor de lichten op het voorpaneel.
- Color Cycle (Kleurcyclus): De lichten gloeien langzaam en lopen door de kleuren. Dit is de standaardmodus wanneer Total PA™ Live voor het eerst wordt ingeschakeld.
- Beat Sync (Beatsynchronisatie): De lichten knipperen en veranderen van kleur op basis van het tempo van de muziek die op de luidspreker wordt afgespeeld. Voor het beste lichteffect moet u mogelijk het volume van uw apparaat, het bronvolume en/of het hoofdvolume aanpassen.
- Color Wheel (Kleurwiel): De lichten draaien in een wiel van alle kleuren.
- Color Beat Sync (Kleur Beatsynchronisatie): De lichten draaien in een wiel van alle kleuren en veranderen van richting en snelheid op basis van het tempo van de muziek die op de luidspreker wordt afgespeeld. Voor het beste lichteffect moet u mogelijk het volume van uw apparaat, het bronvolume en/of het hoofdvolume aanpassen.
- Off (Uit): De lichten gaan uit.
- Power Cable Input (Stroomkabelingang) (IEC): Steek de meegeleverde stroomkabel hier in om het apparaat op te laden.
- Power Switch (Aan/uit-schakelaar): Draai deze schakelaar om de luidspreker in of uit te schakelen. Uw vorige instellingen worden onthouden wanneer u de luidspreker uit- en weer inschakelt.
Opmerking: Total PA™ Live wordt na 15 minuten uitgeschakeld als er geen audio wordt afgespeeld.
Mediabedieningspaneel
Gebruik de volgende knoppen op het Mediabedieningspaneel om de USB/SD-, FM-radio- en Bluetooth-audiobronnen te bedienen.
Mode (Modus): Druk op deze knop om de audiobron te schakelen tussen USB/SD, FM-radio, Aux (beschikbaar om te selecteren wanneer de USB-poort en SD-kaartsleuf leeg zijn) en Bluetooth. De standaardmodus bij het inschakelen van Total PA™ Live is Bluetooth. De USB/SD-modus is alleen selecteerbaar als er een USB-drive of SD-kaart is aangesloten op Total PA™ Live; anders schakelt de Mode button (Modusknop) alleen tussen Bluetooth, Aux en FM-radio.
Opmerking: Uw USB-drive of SD-kaart mag niet groter zijn dan 16 GB en moet afspeelbare bestanden bevatten om de gegevens correct in het Display (Scherm) weer te geven. Het kan MP3-bestanden bevatten. Wanneer u een USB-drive of SD-kaart met afspeelbare bestanden aansluit, sorteert Total PA™ Live de bestanden alfabetisch op map in de rootdirectory en vervolgens op tracknaam in de map.
Play (Afspelen)/Pause (Pauze): Wanneer USB/SD is geselecteerd als audiobron, drukt u op deze knop om het momenteel geselecteerde nummer af te spelen/te pauzeren. Druk tweemaal op deze knop om het afspelen te stoppen en terug te keren naar het begin van de tracklijst.
In de radiomodus houdt u Play (Afspelen)/Pause (Pauze) ingedrukt om een voorkeurzender in te stellen. Selecteer met de knoppen < en > het nummer van de voorkeurzender waarop u de zender wilt instellen en druk op Play (Afspelen)/Pause (Pauze) om te bevestigen. Druk kort op Play (Afspelen)/Pause (Pauze) in de radiomodus om door de opgeslagen radiozenders te bladeren. Het display toont het geselecteerde nummer van de voorkeurzender (P 1-30).
Wanneer Bluetooth is geselecteerd als audiobron, drukt u op deze knop om het momenteel geselecteerde nummer af te spelen/te pauzeren of houdt u deze knop ingedrukt om spraakaanwijzingen in/uit te schakelen.
Repeat (Herhalen): Druk op deze knop om door de vijf herhaal-/shuffle-opties te bladeren:
- Speel de nummers van de USB/SD-map in volgorde af met herhalen/shuffle uit (OFF).
- Speel de nummers in willekeurige volgorde af (Rd0).
- Speel het huidige USB/SD-nummer continu af (ONE).
- Speel alle nummers op de USB-drive of SD-kaart continu af (ALL).
- Speel de tracklijst van de huidige map continu af (F0d). De gebruikte map is gebaseerd op welk nummer wordt afgespeeld wanneer het wordt geactiveerd. Als een nummer bijvoorbeeld op het rootniveau wordt afgespeeld, worden met de selectie van F0d alleen nummers op het rootniveau herhaald. Als een nummer zich in map "A" bevindt, worden alleen nummers in map "A" herhaald.
Previous (Vorige): Wanneer USB/SD of Bluetooth is geselecteerd als audiobron, drukt u op deze knop om naar het vorige nummer in de afspeellijst te gaan.
Next (Volgende): Wanneer USB/SD of Bluetooth is geselecteerd als audiobron, drukt u op deze knop om naar het volgende nummer in de afspeellijst te gaan.
Opmerking: In sommige apps op Bluetooth-apparaten kan het drukken op de knoppen < (Previous (Vorige)) of > (Next (Volgende)) de afspeellijst of het muziekgenre wijzigen in plaats van de track.
Lights (Lichten): Druk hierop om door de lichtmodi te bladeren: Color Cycle (Kleurcyclus), Color Wheel (Kleurwiel), Color Wheel Beat Sync (Kleurwiel Beatsynchronisatie), Beat Sync (Beatsynchronisatie), Off (Uit). Houd ingedrukt wanneer de Party Starter™-lampjes branden om de Party Starter™-lampjes uit te schakelen en de wooferlampjes aan te houden.
Bediening
De bedieningsknop gebruiken
De bedieningsknop is standaard ingesteld om het hoofdvolume (Main Volume) voor alle kanalen te regelen. Druk op de bedieningsknop om tussen verschillende functies te schakelen: microfoonkanaal, bron, echo-effectniveau en EQ.
- Druk op de bedieningsknop om microfoonkanaal 1 of 2 te selecteren. Draai aan de bedieningsknop om het volume van de microfooningang onafhankelijk van de andere kanalen te verhogen of te verlagen.
- Druk nogmaals op de bedieningsknop om Bron te selecteren. Draai aan de bedieningsknop om het volume van het Aux/BT/USB/radiosignaal onafhankelijk van de microfoonkanalen te verhogen of te verlagen.
- Druk nogmaals op de bedieningsknop om het echo-effectniveau voor het microfoonkanaal te regelen.
- Druk nogmaals op de bedieningsknop om de lage EQ-aanpassing te selecteren. Draai aan de bedieningsknop om de lage frequenties op alle kanalen te verhogen of te verlagen.
- Druk nogmaals op de bedieningsknop om de hoge EQ-aanpassing te selecteren. Draai aan de bedieningsknop om de hoge frequenties op alle kanalen te verhogen of te verlagen.
Let op: De midden EQ-frequenties kunnen veranderen op basis van het gebruik van de app en/of bepaalde akoestische optimalisatie-instellingen, maar kunnen niet op de luidspreker worden bediend. Daarom, als de hoge of lage EQ handmatig wordt aangepast, via de push-encoder, moet de midden EQ terugkeren naar 0. - Druk nogmaals op de bedieningsknop om terug te keren naar de hoofdvolume-aanpassing (Main Volume adjustment).
Als er gedurende 5 seconden geen activiteit op de bedieningsknop is, keert de functie terug naar het hoofdvolume (Main Volume).
Koppelen met een Bluetooth-apparaat
- Schakel de Total PA™ Live in door de aan/uit-schakelaar om te zetten.
- Gebruik de Mode (Modus)-knop om de Bluetooth-modus te selecteren (tenzij het de eerste keer is dat het apparaat wordt ingeschakeld of de Bluetooth-modus de modus was waarin het zich bevond toen het werd uitgeschakeld) en Total PA™ Live gaat automatisch naar de Bluetooth-koppelingsmodus.
- Total PA™ Live gaat automatisch naar de Bluetooth-koppelingsmodus.
- Ga naar het Bluetooth-instellingsscherm van uw apparaat, zoek Total PA Live en maak verbinding. Maak geen verbinding met Total PA Live_BLE; dit is uitsluitend gereserveerd voor verbinding met de ION Sound XP™ app. Wanneer de verbinding tot stand is gebracht, knippert het Bluetooth-pictogram op het display en hoort u "Connected" (Verbonden).
Let op: Als u problemen ondervindt bij het verbinden, selecteert u "Forget this Device" (Vergeet dit apparaat) op uw Bluetooth-apparaat en probeert u opnieuw verbinding te maken. - Om de verbinding te verbreken, schakelt u Bluetooth uit via de Bluetooth-instellingen van uw apparaat.
Twee luidsprekers koppelen (Stereo-Link™):
- Schakel beide Total PA™ Live-luidsprekers in door hun aan/uit-schakelaars om te zetten. Zorg ervoor dat ze in de Bluetooth-koppelingsmodus staan en niet met een apparaat zijn verbonden.
- Houd de knop Repeat/Link (Herhalen/Linken) op één luidspreker (de primaire "Left" (linker) luidspreker die beide zal bedienen) ingedrukt om de Stereo Link-modus te activeren. Zodra er een link tot stand is gebracht, verschijnt het woord LINK op beide luidsprekerdisplays.
- Maak via Bluetooth verbinding met de primaire luidspreker.
Om de verbinding te verbreken, drukt u tweemaal op de knop Repeat/Link (Herhalen/Linken).
Let op: De luidsprekers moeten zich binnen 20 m (65,6') van elkaar bevinden om goed te kunnen linken.
Let op: Total PA™ Live is niet compatibel met eerdere ION PA-modellen. Om te linken met een eerder model, gebruikt u een XLR-kabel (niet inbegrepen) en linkt u van de nieuwere PA naar de vorige via de XLR Out op Total PA™ Live en de XLR Aux In op het vorige model.
Zodra de verbinding tot stand is gebracht, gebruikt u de Source Volume (Bronvolume)-aanpassing om de output van ZOWEL de primaire luidspreker als de secundaire luidspreker te beïnvloeden.
U kunt het hoofdvolume (Main volume), microfoonvolume (Mic volume) en EQ ook afzonderlijk op elke luidspreker aanpassen. De echo-effectaanpassing heeft alleen invloed op de microfooningang op de primaire luidspreker. De secundaire luidspreker heeft geen echo-effect.
Een Bluetooth-apparaat koppelen met NFC
NFC (near-field communication) maakt gegevensuitwisseling van apparaten mogelijk, zoals koppelen, door ze voorzichtig tegen elkaar te tikken. Raadpleeg de handleiding van uw apparaat om te zien of deze functie wordt ondersteund.
Om NFC te gebruiken om te koppelen met Total PA™ Live:
- Om NFC te kunnen gebruiken, moet uw apparaat ingeschakeld en ontgrendeld zijn.
- Ga naar het menu Settings (Instellingen) van uw apparaat en controleer of NFC is On (Ingeschakeld) (eenmalige stap).
- Schakel Total PA™ Live in.
- Houd uw apparaat kort tegen het NFC-logo op het bovenpaneel van Total PA™ Live.
- Volg de koppelingsinstructies die op uw telefoon verschijnen. Als een wachtwoord vereist is, voert u "0000" in.
Om de koppeling ongedaan te maken, tikt u uw apparaat voorzichtig tegen het NFC-logo.
SD/USB-modus
Druk op de knop Mode (Modus) om te schakelen en de SD- of USB-modus te selecteren. Total PA™ Live speelt automatisch het eerste compatibele bestand af. Bestanden worden afgespeeld in alfabetische volgorde van wat zich op het rootniveau bevindt, vervolgens alfabetisch per map en vervolgens alfabetisch per tracknaam. Het afspelen van media stopt wanneer alle media op de SD-kaart of USB-stick zijn afgespeeld. Houd de knoppen Next (Volgende) en Previous (Vorige) ingedrukt om vooruit of achteruit te spoelen in het nummer.
Let op: De SD-kaart of USB-stick moet afspeelbare bestanden bevatten om op het mediapaneel te verschijnen. Als er geen USB-stick of SD-kaart in het mediapaneel is geplaatst, schakelt het indrukken en loslaten van de Mode (Modus)-knop tussen Bluetooth, Aux en radio.
Herhaal instellingen (afkortingen worden weergegeven op het display):
- ALL: Repeat all of the tracks in the folder. (Herhaal alle nummers in de map.)
- FOLd: Repeat all of the tracks in the folder. (Herhaal alle nummers in de map.)
- OnE: Repeat the current playing USB track. (Herhaal het huidige afgespeelde USB-nummer.)
- rAn: Shuffle the track order. (Shuffle de volgorde van de nummers.)
App-bediening
Gebruik de meest recente Android OS of iOS op uw apparaat om de best mogelijke ervaring met de app te garanderen.
Volg deze stappen om de gratis app op uw apparaat te downloaden:
- Open de Apple App Store of Google Play op uw apparaat. Zoek vervolgens naar de ION Sound XP app.
- Volg de instructies op het scherm om de app te downloaden en te installeren. Na het downloaden verschijnt de ION Sound XP app op het startscherm van uw apparaat.
- Verbind uw apparaat met Total PA™ Live via Bluetooth. Zie de Koppelen met een Bluetooth-apparaat om te leren hoe u dit moet doen.
- Open de ION Sound XPTM app. Sta de app toe om toegang te krijgen tot de Bluetooth- en locatiediensten van uw apparaat als daarom wordt gevraagd.
- Tik om Add A Product (Een product toevoegen) op het scherm te selecteren. De app scant en vindt Total PA™ Live.
Als u problemen ondervindt bij het verbinden, tikt u op Help with setting up? (Hulp bij het instellen?) voor extra tips. - Selecteer het Total PA™ Live pictogram om naar het volgende scherm te gaan, waar u de app kunt gebruiken om verschillende functies van de luidspreker te bedienen, zoals:
- Radio: Play (Afspelen) the radio, change stations, and edit presets. (Speel de radio af, verander zenders en bewerk presets.)
- EQ: Adjust (Aanpassen) the speaker's equalization. (Pas de egalisatie van de luidspreker aan.)
- Mic Volume: Adjust (Aanpassen) the volume for the microphone inputs. (Pas het volume voor de microfooningangen aan.)
- Source Volume: Adjust (Aanpassen) the volume for Bluetooth, Aux input, and the FM radio. (Pas het volume aan voor Bluetooth, Aux-ingang en de FM-radio.)
- Main Volume: Adjust (Aanpassen) the source volume together. (Pas het bronvolume samen aan.)
- Echo Effect: Adjust (Aanpassen) the amount of echo effect. (Pas de hoeveelheid echo-effect aan.)
- Lighting Effects: Select (Selecteer) the lighting effect or turn the lighting effects on/off. (Selecteer het lichteffect of schakel de lichteffecten in/uit.)
- Voice Prompts: Enable (Inschakelen) or disable (Uitschakelen) the voice prompts. (Schakel de spraakaanwijzingen in of uit.)
- Support: Visit ionaudio.com, contact Technical Support (Technische ondersteuning), and view Warranty (Garantie) information and Frequently Asked Questions (Veelgestelde vragen). (Bezoek ionaudio.com, neem contact op met de technische ondersteuning en bekijk garantie-informatie en veelgestelde vragen.)
Probleemoplossing
Als het geluid vervormd is: Probeer de volumeregelaar van uw geluidsbron, muziekinstrument of microfoon lager te zetten. Probeer ook het algemene volume van Total PA™ Live te verlagen met de Main Volume (Hoofdvolume) knop.
Als er te veel bas is: Probeer de toon- of EQ-regeling op uw geluidsbron aan te passen om het basniveau te verlagen. Hierdoor kunt u de muziek harder afspelen voordat clipping (vervorming) optreedt.
Als er een hoog, fluitend geluid is bij gebruik van microfoons: Dit is waarschijnlijk feedback. Richt de microfoon weg van de luidspreker.
Als u de microfoon niet kunt horen boven het muziekvolume: Gebruik de Control (Bediening) knop om het Mic-ingangsvolume te verhogen, het bronvolume te verlagen of het muziekvolume van uw bron te verlagen.
Het display toont "NONE" (GEEN): Als een USB-drive of SD-kaart al correct is geplaatst, zorg er dan voor dat deze afspeelbare bestanden (MP3-bestanden) bevat.
Als u uw audioapparaat niet via Bluetooth met Total PA™ Live kunt verbinden:
- Houd uw audioapparaat (bijv. smartphone of tablet) en Total PA™ Live zo dicht mogelijk bij elkaar tijdens het verbinden. Zorg ervoor dat zowel het audioapparaat als Total PA™ Live niet worden gehinderd door muren, meubels, enz.
- Reset de Bluetooth-verbinding op Total PA™ Live om Total PA™ Live los te koppelen van een ander audioapparaat en start het zoekproces opnieuw. Als dit niet meteen werkt, schakelt u Total PA™ Live uit en weer in. Zie Pairing with a Bluetooth Device (Koppelen met een Bluetooth-apparaat) voor meer informatie.
- Reset de Bluetooth-verbinding op uw audioapparaat door Bluetooth uit en weer in te schakelen. U kunt dit vinden onder het Bluetooth-menu in de instellingen van uw telefoon of ander audioapparaat.
Als dit niet werkt en u eerder verbinding hebt gemaakt met Total PA™ Live, zoek dan Total PA™ Live in de lijst met beschikbare of eerder verbonden apparaten in het Bluetooth-menu van uw audioapparaat, tik op het "tandwiel" of "i"-pictogram ernaast en selecteer vervolgens Unpair (Ontkoppelen) of Forget (Vergeten). Schakel Total PA™ Live uit en weer in en probeer opnieuw te koppelen zodra deze weer in uw lijst met beschikbare apparaten verschijnt.
Opmerking: Als Total PA™ Live onlangs is gekoppeld aan een ander audioapparaat dat zich nog steeds binnen bereik bevindt, moet u dit proces mogelijk herhalen met dat audioapparaat om de verbinding volledig te verbreken.
Als u audio-uitval ervaart tijdens het afspelen van muziek vanaf een Bluetooth-apparaat, kan dit gebeuren omdat uw apparaat probeert verbinding te maken met een andere luidspreker. Dit kan gebeuren als u een luidspreker uitschakelt die was gekoppeld aan uw apparaat of als u uw apparaat net hebt ingeschakeld en het zich in de StereoLink-modus bevindt. Om de audio-uitval te stoppen, verlaat u de Stereo-Link-modus door dubbel op de Repeat/Link button (Herhalen/Link knop) te drukken. U kunt ook wachten tot uw apparaat verbinding maakt met een andere luidspreker als er een binnen bereik is.
Als u wilt voorkomen dat uw luidspreker automatisch wordt gekoppeld wanneer u hem inschakelt, zorg er dan voor dat u dubbel op de Repeat/Link button (Herhalen/Link knop) drukt om de Stereo-Link-modus te verlaten voordat u hem uitschakelt.
Ondersteuning
Voor de meest recente informatie over dit product (documentatie, technische specificaties, systeemvereisten, compatibiliteitsinformatie, enz.) en productregistratie, gaat u naar ionaudio.com.
Voor extra productondersteuning gaat u naar ionaudio.com/support.
