Ion Pro Glow 8 - Compact High-Power PA System Handleiding

Introductie

1. Zorg ervoor dat alle items die in de Inhoud van de doos worden vermeld, in de doos zijn opgenomen. Kijk in de doos onder het schuimblad voor de stroomkabel en microfoon.
2. Lees de veiligheidsinstructies door voordat u het product gebruikt.
3. Bestudeer het Aansluitschema.
4. Zorg ervoor dat alle invoerapparaten, zoals microfoons, cd-spelers of digitale mediaspelers, zijn uitgeschakeld en dat de volume-instellingen op "nul" staan.
5. Sluit alle apparaten aan zoals weergegeven.
6. Schakel alles in de volgende volgorde in:
   • Audio-invoerbronnen (d.w.z. microfoons, instrumenten, cd-spelers)
   • Pro Glow 8
7. Bij het uitschakelen, keer deze handeling altijd om:
   • Pro Glow 8
   • Alle invoerapparaten

Inhoud van de doos

Pro Glow 8
Microfoon met kabel
Afstandsbediening
Stroomkabel (IEC)
Snelstartgids
Veiligheidsinstructies & Garantie-informatieboekje

Snelle installatie

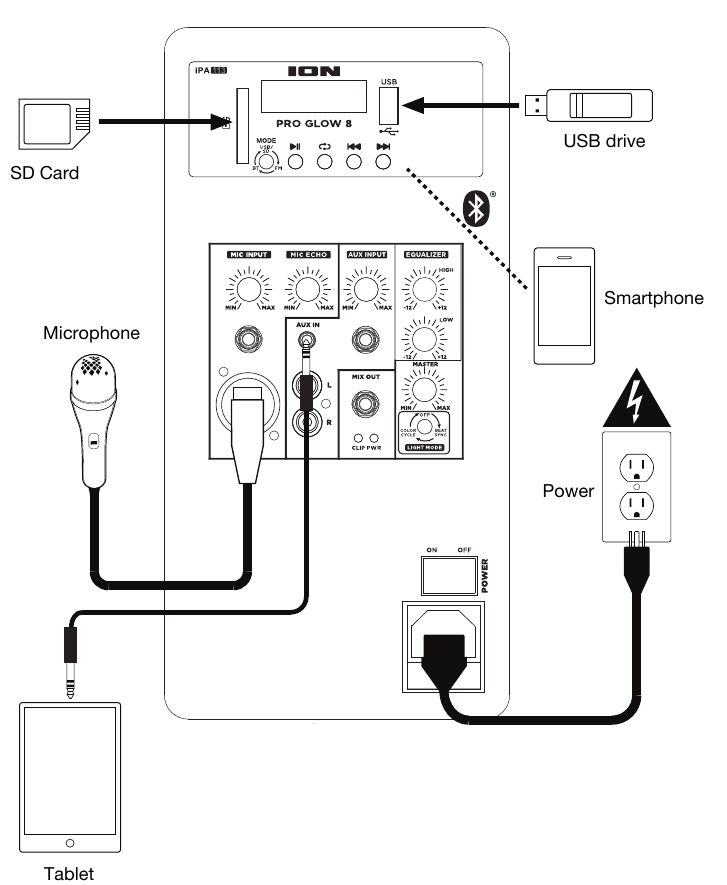

Aansluitschema

Items die niet worden vermeld onder Introductie > Inhoud van de doos worden apart verkocht.

Functies

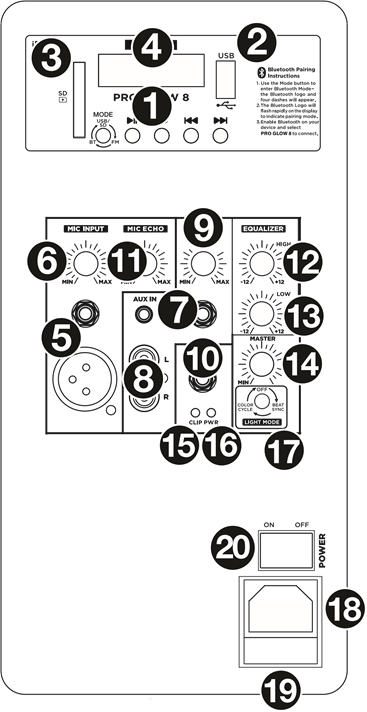

Achterpaneel

1. Mediapaneel: Bedieningselementen voor de USB-, SD-, FM-radio- en Bluetooth-bronnen. Het bron-symbool van de mediapaneelmodus licht op wanneer die bron wordt afgespeeld.
   Opmerking: Een USB-stick of SD-kaart moet afspeelbare bestanden bevatten om correct te worden weergegeven op het display van het mediapaneel. U kunt MP3-, WAV- en WMA-bestanden afspelen.
2. USB-poort: Sluit hier uw USB-stick aan om muziek af te spelen.
3. SD-kaartsleuf: Plaats hier uw SD-kaart om muziek af te spelen.
4. Display: Geeft de mediapaneelmodi weer voor USB, SD, FM-radio en Bluetooth.
   Opmerking: Het display is voorzien van een plastic beschermlaag. Verwijder deze voor een optimale weergave.
5. Microfooningangen (1/4"/6,35 mm & XLR): Sluit een dynamische microfoon aan op de 1/4" (6,35 mm) of XLR-ingangen. Regel het volume van de ingangen met de Mic Input Volume-knop.
6. Mic Input Volume: Draai aan deze knop om het ingangsvolume van de Mic Input aan te passen.
7. Aux-ingangen (1/8"/3,5 mm en 1/4"/6,35 mm): Sluit een cd-speler, digitale mediaspeler of andere audiobron aan op de 1/8" (3,5 mm) en 1/4" (6,35 mm) stereo aux-ingangen. Regel het volume met de Aux Input Volume-knop.
8. RCA-ingangen: Sluit een cd-speler, digitale mediaspeler, mixer of andere mediabron aan op deze ingangen. Regel het volume met de Aux Input Volume-knop.
9. Aux Input Volume: Draai aan deze knop om het ingangsvolume van de Aux Input, XLR Input en RCA Inputs aan te passen.
10. Mix Out (1/4" / 6,35 mm): Sluit deze uitgang aan op een andere actieve (versterkte) luidspreker. Het niveau van de uitgang wordt geregeld door de Mic Input Volume, Aux Input Volume en Master Volume.
11. Mic Echo: Gebruik deze knop om een echo-effect toe te voegen aan of te verwijderen van de Mic Inputs.
12. High EQ: Verhoogt of verlaagt de hoge (treble) frequenties voor Mic Input, Line Input en Media Panel bronnen in een bereik tussen -12 dB en +12 dB.
13. Low EQ: Verhoogt of verlaagt de lage (bass) frequenties voor Mic Input, Line Input en Media Panel bronnen in een bereik tussen -12 dB en +12 dB.
14. Master Volume: Draai aan deze knop om het totale uitgangsvolume van de luidspreker aan te passen.
15. Clip LED: Deze LED knippert rood als het signaal van de ingangen of de mediapaneelbron clipt. Als dit gebeurt, verlaag dan de instelling van de Mic Input Volume-knop, de Aux Input Volume-knop of de Master Volume-knop.
16. Power LED: Geeft aan of Pro Glow 8 is in- of uitgeschakeld.
17. Light Mode Button: Druk op deze knop om te selecteren hoe de lichten op het voorpaneel functioneren:
    • Color Cycle: De lichten gloeien langzaam en lopen door de kleuren. Houd de lichtmodusknop ingedrukt om de lichten op één kleur te bevriezen. Dit is de standaardmodus wanneer Pro Glow 8 voor het eerst wordt ingeschakeld.
    • Beat Sync: De lichten reageren op de beat van de muziek.
    • Off: De lichten gaan uit.
18. Power Cable Input (IEC): Steek de meegeleverde stroomkabel hier in om het apparaat van stroom te voorzien.
19. Fuse: De oriëntatie van de zekeringhouder bepaalt de huidige spanningsinstelling van Pro Glow 8. Als de zekering van het apparaat kapot is, verwijder dan de zekeringhouder en vervang de kapotte zekering door een exemplaar met dezelfde waarde (gedrukt op de zekeringhouder). Het gebruik van een zekering met een onjuiste waarde kan het apparaat en/of de zekering beschadigen.
20. Power Switch: Schakelt Pro Glow 8 in of uit.

Mediapaneel

Mediapaneel Functies:

MODE Mode: Schakelt tussen modi van USB, SD, FM-radio of Bluetooth.
Opmerking: Een USB-stick of SD-kaart moet afspeelbare bestanden bevatten om correct te worden weergegeven op het display van het mediapaneel. U kunt MP3-, WAV- en WMA-bestanden afspelen.

Play/Pause: Afspelen/pauzeren (Afspelen/Pauze) van de USB-, SD- of Bluetooth-bron. Houd Play/Pause (Afspelen/Pauze) 2 seconden ingedrukt om de vooraf ingestelde auto-store-functie te starten. Dit springt naar het laagste station (87,5) en reist vervolgens door de bandbreedte om de sterkste stations automatisch op te slaan als presets.

Repeat: Herhaal alle nummers (ALL), herhaal alle nummers in de map (FOLd), herhaal het huidige USB- of SD-nummer dat wordt afgespeeld (OnE), of shuffle de volgorde van de nummers (rAn).

Previous: Speelt het vorige USB-, SD- of Bluetooth-nummer af. Wanneer u naar de FM-radio luistert), drukt u eenmaal op de knop om terug te springen door de FM-stations en houdt u de knop ingedrukt om terug te zoeken door de kanaalpresets.

Next: Speelt het volgende USB-, SD- of Bluetooth-nummer af. Wanneer u naar de FM-radio luistert, drukt u eenmaal op de knop om de radio één preset lager af te stemmen en houdt u de knop ingedrukt om vooruit te zoeken door de kanaalpresets.
Opmerking: In sommige apps kan het indrukken van de Previous () of Next () knoppen naar een andere afspeellijst of muziekgenre gaan

Afstandsbediening mediapaneel

Opmerking: Richt de afstandsbediening recht op de voorkant van de luidsprekerwoofer. Kamerverlichting en batterijduur kunnen het bereik van de afstandsbediening beïnvloeden.

Opmerking: Om de afstandsbediening voor de eerste keer te gebruiken, trekt u eerst het lipje uit dat aan het batterijvak is bevestigd. Om de batterij van de afstandsbediening te vervangen, volgt u het diagram op de achterkant van de afstandsbediening. Gebruik een 3 V DC CR2032 lithium knoopcelbatterij voor vervanging.

1. Stop: Stopt het afspelen van de mediapaneelbron.
2. Mode: Selecteert de mediapaneelbron: USB, SD, FM-radio of Bluetooth.
   Opmerking: Een USB-stick of SD-kaart moet afspeelbare bestanden bevatten om correct te worden weergegeven op het display van het mediapaneel. U kunt MP3-, WAV- en WMA-bestanden afspelen.
3. Mute: Dempt de muziekweergave op mediapaneelbronnen.
4. Prev (): Gaat naar het vorige USB- of SD-kaartnummer. Wanneer u naar Bluetooth-bronnen luistert, kan het indrukken van Prev in sommige apps naar een andere afspeellijst of muziekgenre gaan. Wanneer u naar de FM-radio luistert, drukt u eenmaal op de Prev knop om terug te springen door de FM-stations en houdt u de knop ingedrukt om terug te zoeken door de kanaalpresets.
5. Next (): Gaat naar het volgende USB- of SD-kaartnummer. Wanneer u naar Bluetooth-bronnen luistert, kan het indrukken van Next in sommige apps naar een andere afspeellijst of muziekgenre gaan. Wanneer u naar de FM-radio luistert, drukt u eenmaal op de Next knop om de radio één preset lager af te stemmen en houdt u de knop ingedrukt om vooruit te zoeken door de kanaalpresets.
6. Play/Pause (): Speelt de USB-, SD- of Bluetooth-mediapaneelbron af of pauzeert deze. Houd Play/Pause (Afspelen/Pauze) 2 seconden ingedrukt om de vooraf ingestelde auto-store-functie te starten. Dit springt naar het laagste station (87,5) en reist vervolgens door de FM-band om de sterkste stations automatisch op te slaan als presets.
   Opmerking: Bestanden worden eerst afgespeeld van de USB- of SD-bron op alfabetische volgorde van wat zich op het rootniveau bevindt, vervolgens alfabetisch per map en vervolgens alfabetisch op de naam van het nummer.
7. Vol –: Verlaagt het volume van de mediapaneelbron.
8. Vol +: Verhoogt het volume van de mediapaneelbron.
   Opmerking: Het volume van de afstandsbediening heeft alleen invloed op de mediapaneelbron en werkt samen met de fysieke volumeknop van het mediapaneel op het achterpaneel van het apparaat.
9. EQ: Selecteert een van de volgende digitale EQ-presets om te gebruiken met een mediapaneelbron: Bass (BAS), Pop (POP), Rock (rOC), Jazz (JA2), Klassiek (CLA), Country (COU), Geen EQ (OFF, fabrieksinstelling).
   Opmerking: De digitale EQ werkt alleen voor Bluetooth-, USB-stick- en SD-kaartbronnen.
10. 100+: Springt 100 nummers vooruit.
11. 200+: Springt 200 nummers vooruit.
12. Number Keys: Biedt kanaalselectie voor FM-radiostations en nummerselectie voor USB- en SD-kaartbronnen.

Gebruik

Een Bluetooth-apparaat koppelen

1. Schakel uw Bluetooth-apparaat in.
2. Schakel Pro Glow 8 in.
3. Gebruik de Mode-knop om de Bluetooth-modus te selecteren, die wordt weergegeven als "bt" op het display. Pro Glow 8 gaat automatisch in de koppelingsmodus om naar Bluetooth-apparaten te zoeken. U weet dat u zich in de koppelingsmodus bevindt wanneer het Bluetooth-pictogram knippert.
4. Navigeer naar het instellingenscherm van uw Bluetooth-apparaat, zoek PRO GLOW 8 en maak verbinding. Het Bluetooth-pictogram blijft continu branden.
   Opmerking: Gebruikers moeten overwegen het besturingssysteem van hun apparaat bij te werken als ze problemen ondervinden bij het koppelen of afspelen van muziek.
5. Om de koppeling te verbreken, schakelt u Bluetooth uit op uw apparaat of selecteert u Vergeet dit apparaat vanaf uw apparaat.

Twee luidsprekers aansluiten

Om twee Pro Glow 8-luidsprekers te koppelen:

1. Steek een 1/4" kabel in de Mix Output op het achterpaneel van een Pro Glow 8.
2. Steek het andere uiteinde van de 1/4" kabel in de 1/4" input van een andere Pro Glow 8.
3. Schakel beide luidsprekers in. Gebruik de Aux Input Volume op de tweede luidspreker om het ingangssignaalniveau aan te passen.

Probleemoplossing

Als het geluid vervormd is: Probeer de volumeregelaar van uw geluidsbron of muziekinstrument te verlagen. Probeer ook het totale volume van Pro Glow 8 te verminderen.

Als er te veel bas is: Probeer de toon- of EQ-regeling van Pro Glow 8 of uw geluidsbron aan te passen om het basniveau te verlagen. Hierdoor kunt u de muziek harder afspelen voordat clipping (vervorming) optreedt.

Als er een hoge fluittoon is bij het gebruik van een microfoon: Dit is waarschijnlijk feedback. Richt de microfoon weg van de luidspreker.

Als u de microfoon niet kunt horen boven het muziekvolume: Zet het muziekvolume van uw bron lager.

Wanneer ik op Previous () of Next () druk, gaat deze niet naar het volgende FM-station: Korte drukken op de knop springen naar presets. Houd de knop ingedrukt om naar het volgende station te zoeken.

Als het radiostationkanaal knippert: Het apparaat is momenteel gedempt. Schakel het dempen uit om het knipperen te stoppen en de weergave te hervatten.

Als het Bluetooth-logo snel knippert: Het apparaat bevindt zich momenteel in de koppelingsmodus.

Als het Bluetooth-logo langzaam knippert: Er is een apparaat gekoppeld, maar de muziek is gedempt. Schakel het dempen uit om het knipperen te stoppen en de weergave te hervatten.

Het USB-nummer (Voorbeeld: 001) knippert langzaam: De muziekweergave van de USB-stick is gedempt. Schakel het dempen uit om het knipperen te stoppen en de weergave te hervatten.

Het LCD toont "NONE" (GEEN): Als een USB-stick of SD-kaart al correct is geplaatst, zorg er dan voor dat deze afspeelbare bestanden bevat (MP3's, WAV's en WMA-bestanden).

Als u uw audioapparaat niet via Bluetooth met Pro Glow 8 kunt verbinden:

• Houd uw audioapparaat (bijv. smartphone of tablet) en Pro Glow 8 zo dicht mogelijk bij elkaar terwijl u probeert verbinding te maken. Zorg ervoor dat zowel het audioapparaat als Pro Glow 8 niet worden gehinderd door muren, meubels, enz.
• Reset de Bluetooth-verbinding op Pro Glow 8 om Pro Glow 8 los te koppelen van een ander audioapparaat en start het zoekproces opnieuw. Als dit niet meteen werkt, schakelt u Pro Glow 8 uit en vervolgens weer in. Zie Gebruik > Een Bluetooth-apparaat koppelen voor meer informatie.
• Reset de Bluetooth-verbinding op uw audioapparaat door Bluetooth uit en weer in te schakelen. U kunt dit vinden onder het Bluetooth-menu in de instellingen voor uw telefoon of ander audioapparaat.
  Als dit niet werkt en u eerder verbinding hebt gemaakt met Pro Glow 8, zoek dan Pro Glow 8 in de lijst met beschikbare of eerder verbonden apparaten in het Bluetooth-menu van uw audioapparaat, tik op het "tandwiel" of "i"-pictogram ernaast en selecteer vervolgens Ontkoppelen of Vergeten. Schakel Pro Glow 8 uit en weer in en probeer opnieuw te koppelen zodra het weer in uw lijst met beschikbare apparaten verschijnt.
  Opmerking: Als Pro Glow 8 onlangs is gekoppeld aan een ander audioapparaat dat zich nog binnen bereik bevindt, moet u dit proces mogelijk herhalen met dat audioapparaat om de verbinding volledig te verbreken.

Ondersteuning

Ga voor de meest recente informatie over dit product (systeemvereisten, compatibiliteitsinformatie, enz.) en productregistratie naar ionaudio.com.

Ga voor extra productondersteuning naar ionaudio.com/support.

Stel Pro Glow 8 niet bloot aan regen of stilstaand water.
