Crosley C100BT - Handleiding platenspeler

Belangrijke veiligheidsinstructies

Lees en begrijp deze volledige handleiding voordat u dit product gebruikt. Bewaar deze instructies voor toekomstig gebruik.

1. Lees deze instructies zorgvuldig door.
2. Bewaar deze instructies voor latere raadpleging.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies op.
5. Gebruik het apparaat niet in de buurt van water.
6. Reinig alleen met een droge doek.
7. Blokkeer geen ventilatieopeningen. Zorg altijd voor voldoende ventilatie. Installeer in overeenstemming met de instructies van de fabrikant.
8. Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren of uitstralen.
9. Omzeil de veiligheidsfunctie van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pinnen, waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pinnen en een derde aardingspin. De brede pin of de derde pin is bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
10.
    Bescherm het netsnoer tegen betrapping, beknelling of andere schade, met name bij stekkers, stopcontacten en het punt waar ze uit het apparaat komen.
11. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
12. Gebruik alleen een kar, standaard, statief, beugel of tafel die door de fabrikant is gespecificeerd of die samen met het apparaat wordt verkocht. Wanneer een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de kar/apparaatcombinatie om letsel door kantelen te voorkomen.
13. Koppel dit apparaat los tijdens onweer of wanneer het gedurende langere tijd niet wordt gebruikt.
14. Laat alle onderhoud uitsluitend over aan gekwalificeerd servicepersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, bijvoorbeeld: het netsnoer of de stekker is beschadigd, er is vloeistof gemorst of in het apparaat terechtgekomen, het apparaat is blootgesteld aan regen of vocht, of er zijn voorwerpen in het apparaat gevallen, het apparaat werkt niet normaal of het is gevallen.
15. Wanneer een netstekker als ontkoppelingsinrichting wordt gebruikt, moet de ontkoppelingsinrichting gemakkelijk bedienbaar blijven.
16. Houd het apparaat te allen tijde in een goed geventileerde omgeving.

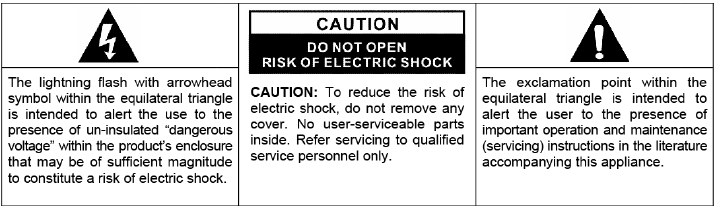

Voorzichtigheidsmarkering en classificatieplaat bevinden zich op de achterkant van het apparaat.

Om het risico op brand of elektrische schokken te verminderen, mag u dit apparaat niet blootstellen aan regen of vocht. Het apparaat mag niet worden blootgesteld aan druppels of spatten en er mogen geen met vloeistoffen gevulde voorwerpen, zoals vazen, op het apparaat worden geplaatst.

De netstekker wordt gebruikt als ontkoppelingsinrichting. De netstekker van het apparaat mag niet worden gehinderd en moet gemakkelijk toegankelijk zijn tijdens het beoogde gebruik.
Om de stroomtoevoer volledig te onderbreken, moet de netstekker van het apparaat uit het stopcontact worden gehaald.

• Voorzichtigheidsmarkering en classificatieplaat bevinden zich op de achterkant van het apparaat.
• Wanneer de netstekker of de apparaatkoppeling als ontkoppelingsinrichting wordt gebruikt, moet deze gemakkelijk bedienbaar blijven.
• De ventilatie mag niet worden gehinderd door de ventilatieopeningen te bedekken met voorwerpen zoals kranten, tafelkleden, gordijnen, enz.; Minimale afstand van 10 cm rond het apparaat voor voldoende ventilatie.
• Er mogen geen open vlambronnen, zoals brandende kaarsen, op het apparaat worden geplaatst.
• Gebruik het apparaat alleen in een gematigd klimaat.

Items in deze verpakking

Voordat u verpakkingsmateriaal weggooit, dient u alles grondig te controleren en ervoor te zorgen dat u de volgende items aantreft die bij deze verpakking horen:

• Platenspeler
• Platenspelerdeksel
• Platenspeler plateau
• Platenspeler slipmat
• Headshell
• 45 RPM adapter
• Tonearm contragewicht
• RCA-kabel

Neem contact op met de klantenservice van Crosley als er accessoires in de verpakking ontbreken. Bewaar het originele verpakkingsmateriaal voor omruiling of retourzending.

Specificaties

Opmerking:

• Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
• Om het stroomverbruik te helpen besparen, voldoen sommige modellen aan de ERP-energiebesparing standaard. Wanneer er gedurende 20 minuten geen audio-ingang is, wordt hun vermogen automatisch afgesneden. Om de stroom weer in te schakelen en het afspelen te hervatten, moet u de stroom uitschakelen en weer inschakelen.

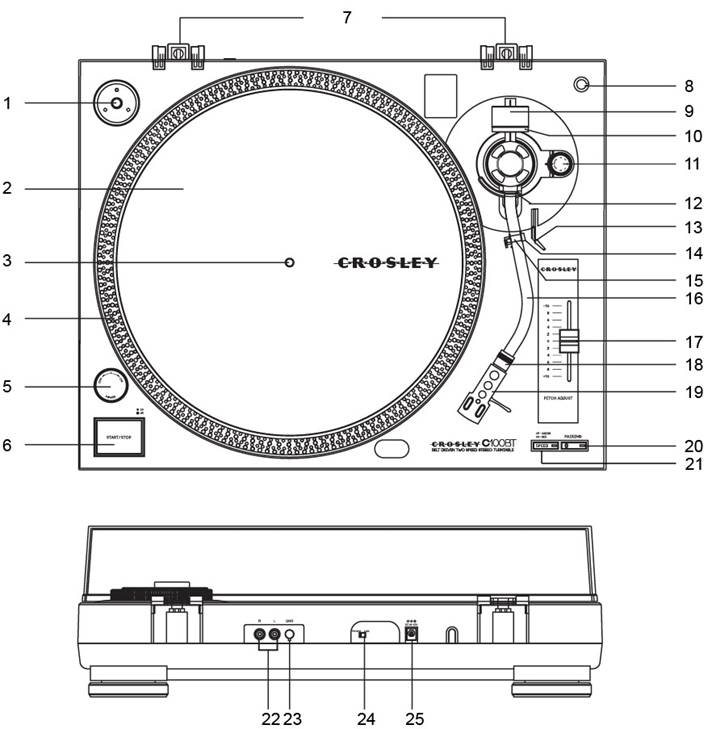

Productbeschrijving

1. 45 RPM-adapter
2. Draaitafel plateau
3. Draaitafel spindel
4. Stroboscooppunten
5. Power Knob (Aanknop)
6. Start/Stop Button (Start/Stop-knop)
7. Scharnieren
8. Extra Headshellhouder
9. Tonearm contragewicht
10. Downforce Scale Dial (Naalddrukschaal)
11. Anti-Skate Adjustment Dial (Antiskating-knop)
12. Tonearm Lift (Toonarmlift)
13. Cue Lever (Hefboom)
14. Tonearm Rest (Toonarmsteun)
15. Hold Down Clip (Klem)
16. Tonearm (Toonarm)
17. Pitch Control (Pitchregelaar)
18. Headshell Locking Ring (Headshellvergrendeling)
19. Headshell
20. Bluetooth Pairing Button (Bluetooth-koppelingsknop)
21. Speed Selector (Snelheidsselector)
22. Phono/Line Jacks (Phono/lijn-aansluitingen)
23. Ground Connector (Aardingsconnector)
24. Phone/Line Switch (Phono/lijn-schakelaar)
25. Power Jack (Stroomaansluiting)

Eerste installatie

Essentiële installatie

1. Plaats het apparaat op een vlakke en waterpas ondergrond. De gekozen locatie moet stabiel en vrij van trillingen zijn.
2. Installeer het draaitafeldeksel op de scharnieren.
3. Verwijder de kabelbinder die de toonarm vasthoudt.
4. Installeer de draaitafel plateau en de aandrijfriem dienovereenkomstig
5. Plaats de slipmat bovenop de draaitafel plateau.
6. Steek de Headshell in de fitting aan de voorkant van de toonarm en draai vervolgens de Headshell Locking Ring tegen de klok in. Terwijl de ring draait, trekt hij de headshell in zijn vergrendelde positie.
7. Schuif het Tonearm Counterweight op de toonarm en draai hem lichtjes op de achterste as van de toonarm.
8. Pas het contragewicht aan om de juiste naalddruk in te stellen.
9. Sluit de AC-adapter aan op de Power Jack van het apparaat.
   Opmerking: sluit de AC-adapter pas op het stopcontact aan als de hele montage is voltooid. Voordat u de stroom inschakelt, moet u nogmaals controleren of alle aansluitingen correct zijn. Schakel altijd de stroom uit bij het aansluiten of loskoppelen.

Toonarm Contragewicht aanpassing voor naalddruk

1. Verwijder de naald beschermer van de cartridge en vermijd het aanraken van de naaldpunt tijdens de aanpassing.
2. Maak de toonarm Hold Down Clip los, houd de toonarm voorzichtig vast en beweeg hem weg van de Tonearm Rest. Op dit punt is de toonarm uit balans en kan hij vrij bewegen.
3. Terwijl u de toonarm voorzichtig vasthoudt, draait u het Counterweight voorzichtig naar de voorkant van de draaitafel totdat de toonarm horizontaal in evenwicht is en vrij boven de draaitafel zweeft zonder dat de naald het draaitafel oppervlak raakt.
4. Plaats de toonarm terug op de Tonearm Rest en vergrendel de Hold Down Clip.
5. Terwijl u het contragewicht stabiel vasthoudt zonder te draaien, draait u voorzichtig alleen aan de Downforce Scale Dial totdat de "0" op de schaal overeenkomt met de middellijn die langs de bovenkant van de toonarm is gemarkeerd.
6. Draai het contragewicht inclusief de naalddrukschaal tegen de klok in (van voren gezien) totdat de schaal de aanbevolen drukwaarde voor de naald weergeeft.
   Opmerking: De aanbevolen druk voor de in de fabriek geïnstalleerde cartridge is 2,0 g.

Draaitafel Plateau en riem installatie

1. Installeer de aandrijfriem over de binnenste ring onder het plateau en zorg ervoor dat deze er niet afvalt tijdens de installatie.
2. Plaats het plateau door de draaitafel spindel en draai vervolgens het plateau totdat u de aandrijfmotor poelie ziet door het venster in de rechterbovenhoek.
3. Pak voorzichtig de aandrijfriem vast en plaats deze rond de gleuf van de motorpoelie.


Phono/lijn-schakelaar

Voor een verhoogde flexibiliteit in gebruik, heeft dit apparaat een ingebouwde stereo phono voorversterker. Als u liever de phono-ingang van uw stereo-installatie of uw standalone phono voorversterker gebruikt, zet dan de Phono/Line switch (Phono/lijn-schakelaar) op de PHONO positie. Zet hem anders op de LINE positie en maak verbinding met de AUX-ingang of een andere high-level ingang op uw stereo-installatie.

Stereo Systeem Aansluiting

RCA-aansluitingen

• De RCA-aansluitingen van dit apparaat worden gedeeld als zowel de Phono-uitgangsaansluitingen als de Line-uitgangsaansluitingen. Ze worden bepaald door de Phono/Line Switch (Phono/Line Schakelaar).
• Wanneer gebruikt als een line-uitgang, geven de aansluitingen analoge signalen op lijnniveau en kunnen ze rechtstreeks worden verbonden met een paar actieve luidsprekers of de juiste ingang van uw stereo-installatie. Wanneer gebruikt als een Phono-uitgang, moeten ze worden aangesloten op de phono-voorversterker of de phono-ingang van de stereo-installatie.
• De rode stekker verbindt met het rechterkanaal en de witte stekker verbindt met het linkerkanaal.

Opmerking:

• Als de Phono/Line switch op de LINE-positie staat, maar de RCA-aansluitingen zijn aangesloten op de phono-ingang van de stereo-installatie, kan het geluid vervormd zijn als gevolg van overbelasting van de ingang en kan uw stereo-installatie beschadigd raken.
• Als de Phono/Line switch op de PHONO-positie staat, maar de RCA-aansluiting is aangesloten op de line-ingang van de stereo-installatie, zal het volume erg laag zijn als gevolg van het ontbreken van signaalvoorversterking.
• De RCA-aansluiting is niet ontworpen om rechtstreeks op de passieve/niet-aangedreven luidsprekers te worden aangesloten en als dit wel het geval is, zal het volume erg laag zijn.

Draaitafel Bediening

1. Draai de Power Knob (Aanknop) met de klok mee om de stroom in te schakelen.
2. Stel de Speed Switch (Snelheidsschakelaar) overeenkomstig in
   Opmerking: wanneer 33 RPM is geselecteerd, is de Speed Switch (Snelheidsschakelaar) LED rood. Wanneer 45 RPM is geselecteerd, is de Speed Switch (Snelheidsschakelaar) LED groen.
3. Plaats de plaat op de draaitafel. Gebruik de 45 RPM Adapter (45 RPM Adapter) indien nodig.
4. Verwijder de stylusbeschermer van de stylus.
   Opmerking: Om schade aan de stylus te voorkomen, moet u ervoor zorgen dat de meegeleverde stylusbeschermer op zijn plaats zit wanneer de draaitafel wordt verplaatst of gereinigd.
5. Druk op de Start/Stop Button (Start/Stop Knop) om de rotatie van de draaitafel te starten.
6. Maak de tonearm Hold Down Clip (Tonearm Vergrendeling) los.
   Opmerking: wanneer de draaitafel niet in gebruik is, vergeet dan niet om de vergrendeling weer vast te zetten.
7. Gebruik de Cue Lever (Lift-hendel) om de tonearm op te tillen.
8. Beweeg de tonearm voorzichtig over de plaat waar het afspelen moet beginnen. Zet de Cue Lever (Lift-hendel) terug in de onderste stand, de tonearm zal langzaam op de plaat zakken en beginnen met afspelen.
9. Wanneer de plaat is afgelopen, gebruikt u de Cue Lever (Lift-hendel) opnieuw om de tonearm op te tillen en brengt u deze vervolgens terug naar de Tonearm Rest (Tonearm Steun). Laat de hendel los om de tonearm terug te laten zakken in de steun. Om het afspelen te onderbreken, herhaalt u dezelfde stappen.
10. Vergrendel de Hold Down Clip (Vergrendeling) om de tonearm vast te zetten.
11. Druk nogmaals op de Start/Stop Button (Start/Stop Knop) om de rotatie van de draaitafel te stoppen. Draai de Power Knob (Aanknop) tegen de klok in om de stroom uit te schakelen.

Anti-skating Aanpassing

• Een kleine uitwaartse "anti-skating" kracht kan worden toegepast op de toonarm om de "skating" kracht te compenseren die de arm naar het midden van de plaat trekt.
• Voor de beste prestaties tijdens normaal gebruik van de draaitafel, wordt aanbevolen om de anti-skating bedieningsknop op dezelfde waarde in te stellen als aangegeven door de naaldkracht schaal.

Bluetooth Bediening

Deze draaitafel is voorzien van Bluetooth-uitvoer, een apparaat dat audio van deze draaitafel naar een ander Bluetooth-apparaat verzendt, zoals draadloze Bluetooth-koptelefoons, Bluetooth-luidsprekers of andere Bluetooth-ontvangende apparaten.

Wanneer u een nieuw Bluetooth-apparaat aansluit om een signaal van de draaitafel te ontvangen, moet u het koppelen met het product. Zodra uw apparaat en de draaitafel zijn gekoppeld, hoeft u ze niet meer opnieuw te koppelen. Plaats het audioapparaat dat Bluetooth-technologie ondersteunt zo dicht mogelijk bij uw draaitafel.

1. Plaats het audioapparaat dat Bluetooth-technologie ondersteunt zo dicht mogelijk bij uw draaitafel.
2. Zet het apparaat waarmee u verbinding wilt maken in de koppelingsmodus.

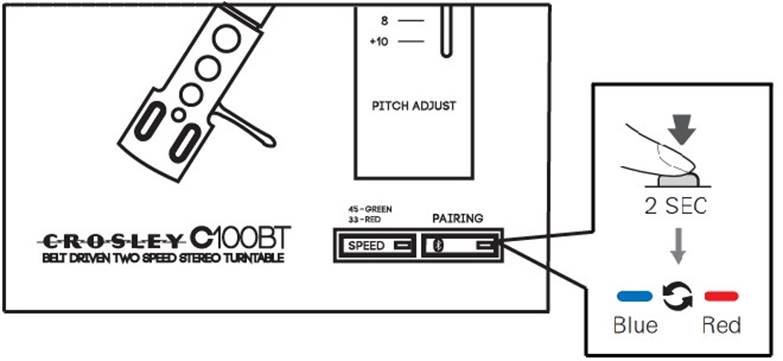

3. Houd de Bluetooth Pairing Button (Bluetooth Koppelingsknop) op de draaitafel 2 seconden ingedrukt en laat deze vervolgens los.

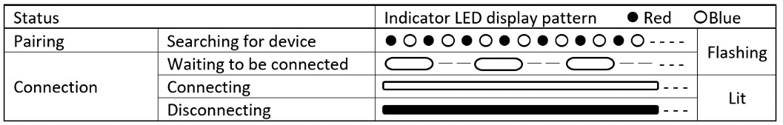

   Opmerking: de Bluetooth Pairing LED (Bluetooth Koppelings LED) indicator knippert snel blauw en rood.

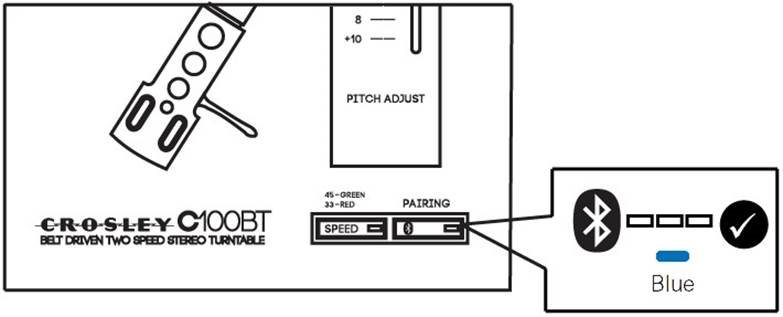

4. Wanneer het koppelen is voltooid, is de Bluetooth Pairing LED (Bluetooth Koppelings LED) continu blauw.

5. Om de Bluetooth-verbinding uit te schakelen, drukt u op de Bluetooth Pairing Button (Bluetooth Koppelingsknop) en de LED wordt rood.

Opmerking:

• U kunt maximaal 8 verschillende Bluetooth-apparaten aansluiten.
• U kunt alle eerder verbonden apparaten verwijderen door de Bluetooth Pairing Button (Bluetooth Koppelingsknop) 10 seconden ingedrukt te houden en vervolgens los te laten.


Pitch Control Aanpassing

• Wanneer de draaitafel draait, observeer dan de onderste stroboscooppunten op de rand van de draaitafel. Als, zoals verlicht door het licht van de stroboscoopverlichting, de juiste rij stroboscooppunten stationair lijkt te zijn, draait de draaitafel met de exacte nominale snelheid.

• Als de punten naar rechts lijken te bewegen, draait de draaitafel onder de nominale snelheid; als ze naar links lijken te bewegen, draait de draaitafel boven de nominale snelheid.

Naald Vervanging

Naald Verwijderen

Om de naald te verwijderen, houdt u de zijkanten van de naald vast en trekt u deze voorzichtig naar beneden in de richting die wordt aangegeven door de pijl.

Naald Installeren

1. Om te installeren, plaatst u de nieuwe naald met de stylus naar beneden gericht.
2. Lijn de naald uit met de cartridge en druk voorzichtig op de cartridge totdat deze volledig vastzit. Vermijd het aanraken van de stylus tijdens de installatie.


Cartridge Vervanging

1. Voordat u de cartridge vervangt, plaatst u de stylusbeschermer terug op de stylus om schade aan de stylus tijdens het vervangingsproces te voorkomen.
2. Draai de vergrendelring van de headshell met de klok mee om de headshell los te maken en van de toonarm te verwijderen.
3. Verwijder voorzichtig de draadverbindingen van de originele cartridge
4. Draai de twee schroeven op de headshell los waarmee de cartridge is bevestigd en verwijder vervolgens de originele cartridge.
5. Monteer de nieuwe cartridge op de headshell en draai deze lichtjes vast. Draai de schroeven op dit moment niet volledig vast.
6. Sluit de draadverbindingen aan op de terminals van de nieuwe cartridge. De kleurcodes van de draadverbindingen zijn als volgt:

7. Installeer de headshell terug op de toonarm en vergrendel de headshellring.
8. Pas de positie van de cartridge aan om ervoor te zorgen dat deze precies is uitgelijnd op de headshell, zodat de stylus parallel aan de groeven loopt. Draai de schroeven volledig vast zodra de perfecte uitlijning is bereikt.
   Opmerking: Gebruik voor het beste resultaat een cartridge uitlijningsprotractor om het uitlijningsproces te ondersteunen.

Draaitafel Onderhoud

1. Raak de stylus niet aan met uw vingers. Vermijd het stoten van de stylus op de draaitafelmat of de rand van een plaat.
2. Reinig de stylus regelmatig met een zachte borstel, uitsluitend met een heen-en-weergaande beweging.
3. Reinig de platen om stof of vet te verwijderen met een platenreinigingsborstel en platenreinigingsoplossing.
4. Reinig het deksel van de draaitafel en de draaitafelkast met een licht vochtige microvezeldoek.

Opmerking: Gebruik geen reinigingsmiddelen die alcohol, benzeen of andere agressieve chemicaliën bevatten, omdat deze de verf en afwerking van de draaitafel kunnen beschadigen.

** Crosley biedt een productlijn van verschillende reinigingsaccessoires. Vraag uw verkoper of bekijk onze website www.crosleyradio.com voor meer informatie over reinigingsproducten.

Probleemoplossing

Er is geen stroom

• Geen stroom bij het stopcontact.
• Om het stroomverbruik te helpen sparen, voldoen sommige modellen aan de ERP-energiebesparingsnorm. Wanneer er gedurende 20 minuten geen audio-input is, wordt de stroom automatisch uitgeschakeld. Om de stroom weer in te schakelen en het afspelen te hervatten, schakelt u de stroom uit en weer in.

Stroom is aan, maar de platenspeler draait niet

• De draaitafelmodus is niet geselecteerd.
• De aandrijfriem van de draaitafel is niet geïnstalleerd of is eraf gegleden.

Draaitafel draait, maar er is geen geluid, of het geluid is niet luid genoeg

• De stylusbeschermer zit er nog op.
• De toonarm wordt omhoog getild door de hendel.

Plaat klinkt te snel of te langzaam.

• Verkeerde snelheid geselecteerd voor de plaat.
• Pitch Control is niet correct afgesteld.

Vragen, problemen, ontbrekende onderdelen?
Voordat u terugkeert naar de winkel, belt u de klantenservice
8.00 uur – 18.00 uur, EST, maandag – vrijdag
1-888-CROSLEY
www.crosleyradio.com
