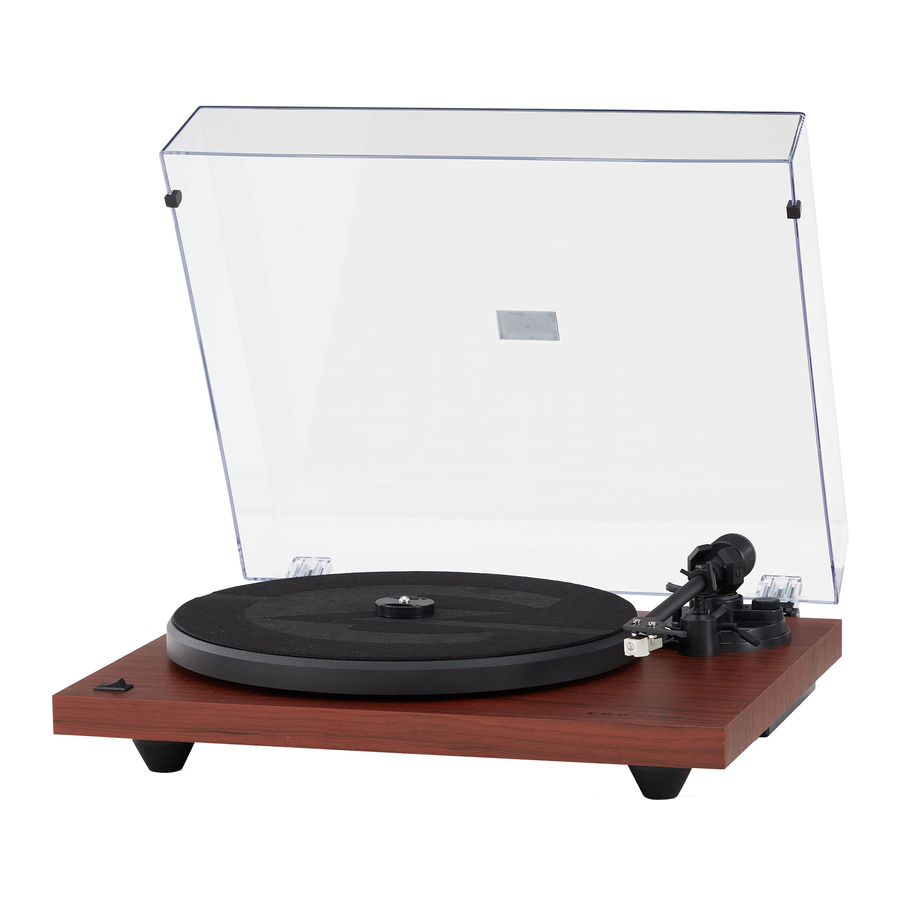

Crosley C6B - Handleiding platenspeler met luidsprekers

Belangrijke veiligheidsinstructies

Lees en begrijp deze volledige handleiding voordat u dit product gebruikt. Bewaar deze instructies voor toekomstig gebruik.

1. Gebruik dit product niet in de buurt van water.
2. Dit product mag alleen worden gebruikt met het type stroombron dat is aangegeven op het markeringslabel of in deze handleiding.
3. Omzeil de veiligheidsfunctie van de gepolariseerde stekker niet. Een gepolariseerde stekker heeft twee pennen waarvan de ene breder is dan de andere. Deze stekker past maar op één manier in het stopcontact. Als u de stekker niet volledig in het stopcontact kunt steken, probeer de stekker dan om te draaien. Als de stekker nog steeds niet past, neem dan contact op met uw elektricien.
4. Bescherm het netsnoer tegen betrapping of beknelling, vooral bij stekkers, stopcontacten en het punt waar ze uit het product komen.
5. Overbelast wandcontactdozen, verlengsnoeren of geïntegreerde stopcontacten niet, omdat dit kan leiden tot brand of elektrische schokken.
6. Steek nooit voorwerpen van welke aard dan ook in dit product via openingen, omdat ze gevaarlijke spanningspunten kunnen raken of onderdelen kunnen kortsluiten die kunnen leiden tot brand of elektrische schokken. Mors nooit vloeistoffen van welke aard dan ook op het product.
7. Probeer dit product niet zelf te repareren, omdat het openen of verwijderen van deksels u kan blootstellen aan gevaarlijke spanning of andere gevaren. Laat alle onderhoud over aan gekwalificeerd onderhoudspersoneel.
8. Wijzigingen of aanpassingen aan dit apparaat die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.
9. Gebruik geen hulpstukken die niet worden aanbevolen door de fabrikant van het product, omdat deze gevaar kunnen opleveren.
10. Een product- en karcombinatie moet met zorg worden verplaatst. Snel stoppen, overmatige kracht en oneffen oppervlakken kunnen ervoor zorgen dat de product- en karcombinatie omvalt.
11. Sleuven en openingen in de kast zijn bedoeld voor ventilatie en om een ​​betrouwbare werking van het product te garanderen en het te beschermen tegen oververhitting. Blokkeer of bedek deze openingen niet.
12. Koppel het product los tijdens onweer of wanneer het lange tijd niet wordt gebruikt.

Items in deze verpakking

Voordat u verpakkingsmaterialen weggooit, dient u grondig te controleren en ervoor te zorgen dat u de volgende items aantreft die bij deze verpakking worden geleverd:

• Draaitafel
• Draaitafeldeksel
• Draaitafel Slipmat
• Draaitafelplateau
• Toonarm Contragewicht
• Patroon Uitlijning Gradeboog
• Stroomadapter
• 45 RPM-adapter
• RCA-kabel

Neem contact op met de klantenservice van Crosley als er een accessoire ontbreekt in de verpakking. Bewaar de originele verpakkingsmaterialen voor omruiling of retournering.

Specificaties

Crosley C6B

Naald: Crosley NP-5

Opmerking:

• Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Productbeschrijving

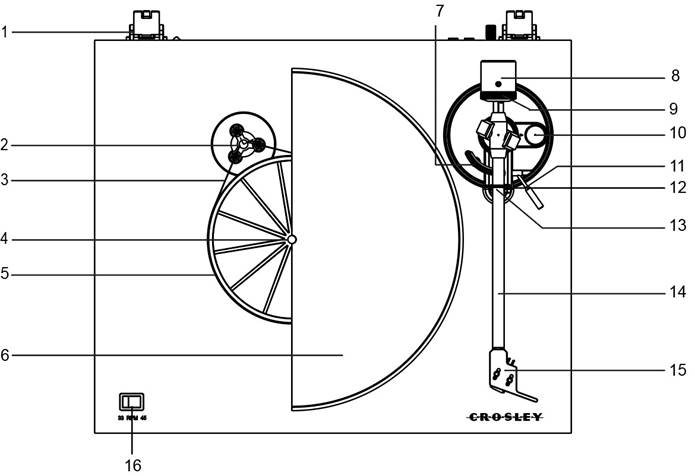

1. Scharnier
2. Aandrijfpully
3. Aandrijfriem
4. Draaitafelspindel
5. Draaitafelnaaf
6. Draaitafelplateau
7. Toonarmlift
8. Toonarm Contragewicht
9. Naalddrukschaal
10. Anti-skate instelknop
11. Cueing hendel
12. Vasthoudclip
13. Toonarmsteun
14. Toonarm
15. Headshell
16. Snelheidsselectie

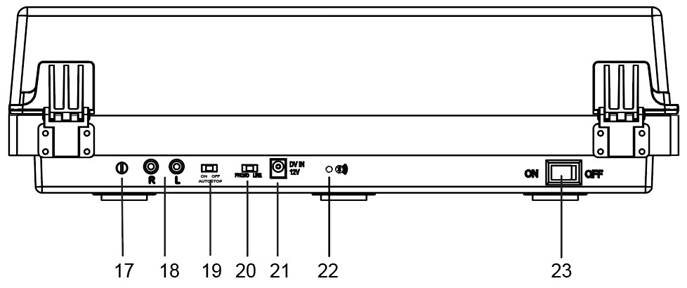

17. Aardingsconnector
18. RCA-aansluitingen
19. Auto-stop schakelaar
20. Phone/Line schakelaar
21. Stroomaansluiting
22. Bluetooth Indicator
23. Aan/uit-schakelaar (Power Switch)

Eerste installatie

Essentiële installatie

1. Plaats het apparaat op een vlakke en waterpas ondergrond. De geselecteerde locatie moet stabiel en vrij van trillingen zijn.
2. Installeer het draaitafeldeksel op de scharnieren.
3. Verwijder de tie-wrap die de toonarm vasthoudt.
4. Installeer het draaitafelplateau en de aandrijfriem dienovereenkomstig.
5. Plaats de slipmat bovenop het draaitafelplateau.
6. Schuif het toonarmcontragewicht op de toonarm en draai het lichtjes op de achterste as van de toonarm.
7. Pas het contragewicht aan om de juiste naaldruk in te stellen.
8. Sluit de DC-adapter aan op de stroomaansluiting van het apparaat.

Opmerking: sluit de DC-voedingsadapter niet aan op het stopcontact voordat alle montage is voltooid. Voordat u de stroom inschakelt, moet u nogmaals controleren of alle verbindingsinstellingen correct zijn. Schakel altijd de stroom uit bij het aansluiten of loskoppelen.

Toonarm Contragewicht Aanpassing voor Naalddruk

1. Verwijder de naald beschermer van de cartridge en vermijd het aanraken van de naaldpunt tijdens de aanpassing.
2. Til de toonarm op van de steun en houd hem voorzichtig vast. De toonarm is op dit moment uit balans.
3. Draai het contragewicht voorzichtig naar de voorkant van de draaitafel totdat de toonarm horizontaal in evenwicht is en vrij net boven het plateau zweeft zonder dat de naald het plateauoppervlak raakt.
4. Plaats de toonarm terug op de toonarmsteun.
5. Terwijl u het contragewicht stilhoudt zonder enige rotatie, draait u voorzichtig alleen aan de naalddrukschaal totdat de "0" op de schaal overeenkomt met de middenlijn die langs de bovenkant van de toonarm is gemarkeerd.
6. Draai het contragewicht inclusief de naalddrukschaal tegen de klok in (gezien vanaf de voorkant van de draaitafel) om de druk aan te passen aan de aanbevelingen van de naaldfabrikant.

Opmerking:

• Elk streepje op de schaal vertegenwoordigt 0.05g (gram).
• De aanbevolen druk voor de in de fabriek geïnstalleerde cartridge is 3.5g.
• Eén volledige draai aan het contragewicht geeft een druk van 2.0g. Om een ​​naalddruk te bereiken die groter is dan 2.0 g, blijft u het contragewicht naar voren draaien.

Draaitafelplateau en riem installatie

1. Plaats de aandrijfriem om de draaitafelnaaf en gebruik vervolgens het meegeleverde montagegereedschap voor de aandrijfriem om de riem rond de sleuf van de motorpuley te trekken.
2. Plaats het draaitafelplateau door de draaitafelspindel.

Stereo-systeem aansluiting

RCA-aansluitingen

• De RCA-aansluitingen van dit apparaat worden gedeeld als zowel de Phono-uitgangsaansluitingen als de Line-uitgangsaansluitingen. Ze worden bepaald door de Phono/Line-schakelaar.
• Wanneer ze worden gebruikt als een lijnuitgang, geven de aansluitingen analoge signalen op lijnniveau en kunnen ze rechtstreeks worden aangesloten op een paar actieve luidsprekers of de juiste ingang van uw stereo-installatie. Wanneer ze worden gebruikt als een phono-uitgang, moeten ze worden aangesloten op de phono-voorversterker of de phono-ingang van de stereo-installatie.
• De rode stekker maakt verbinding met het rechterkanaal en de witte stekker maakt verbinding met het linkerkanaal.

Opmerking:

• Als de Phono/Line-schakelaar op de LINE-positie staat, maar de RCA-aansluitingen zijn aangesloten op de phono-ingang van de stereo-installatie, kan het geluid vervormd zijn als gevolg van overbelasting van de ingang en kan uw stereo-installatie beschadigd raken.
• Als de Phono/Line-schakelaar op de PHONO-positie staat, maar de RCA-aansluiting is aangesloten op de lijningang van de stereo-installatie, is het volume erg laag vanwege het ontbreken van signaalvoorversterking.
• De RCA-aansluiting is niet ontworpen om rechtstreeks op de passieve/niet-aangedreven luidsprekers te worden aangesloten en als dit het geval is, is het volume erg laag.

Draaitafel bediening

1. Druk op de aan/uit-schakelaar (Power Switch) om de stroom in te schakelen. De draaitafel begint automatisch te zoeken naar een externe Bluetooth-luidspreker.
   Opmerking: zorg ervoor dat er geen Bluetooth-luidspreker binnen 30 voet onder de koppelingsmodus werkt om onbedoelde Bluetooth-verbinding tot stand te brengen.
   1. Zodra de Bluetooth-luidspreker succesvol is gekoppeld, zal de Bluetooth-indicator ononderbroken blauw oplichten.
      Opmerking: als er binnen 2 minuten geen Bluetooth-luidspreker is gekoppeld met de draaitafel, deactiveert de draaitafel de Bluetooth-zoekfunctie. Wanneer u besluit om de draaitafel later, na de periode van 2 minuten, op een Bluetooth-luidspreker aan te sluiten, moet u de draaitafel UITSCHAKELEN en opnieuw beginnen vanaf stap 1 hierboven.
2. Stel de snelheidsschakelaar dienovereenkomstig in.
3. Plaats de plaat op de draaitafel. Gebruik indien nodig de 45 RPM-adapter.
4. Verwijder de naald beschermer van de naald montage.
   Opmerking: om schade aan de naald te voorkomen, moet u ervoor zorgen dat de meegeleverde naald beschermer op zijn plaats zit wanneer de draaitafel wordt verplaatst of gereinigd.
5. Maak de toonarm vasthoudclip los.
   Opmerking: wanneer de draaitafel niet in gebruik is, vergeet dan niet om de vasthoudclip weer vast te zetten.
6. Gebruik de Cueing hendel om de toonarm op te tillen.
7. Beweeg de toonarm voorzichtig over de plaat waar u wilt beginnen met afspelen. Zet de Cueing hendel terug in de onderste positie, de toonarm zal langzaam op de plaat zakken en beginnen met afspelen.
8. Wanneer de plaat is afgelopen, gebruikt u de Cueing hendel opnieuw om de toonarm op te tillen en vervolgens terug te plaatsen op de toonarmsteun. Laat de hendel los om de toonarm terug op zijn steun te laten zakken. Herhaal dezelfde stappen om het afspelen te onderbreken.
9. Vergrendel de vasthoudclip om de toonarm vast te zetten.

Anti-skate aanpassing

• Een kleine uitwendige "anti-skating" kracht kan op de toonarm worden uitgeoefend om de "skating" kracht te compenseren die de arm naar het midden van de plaat trekt.
• Voor de beste prestaties tijdens normaal gebruik van de draaitafel, wordt aanbevolen om de anti-skate bedieningsknop op dezelfde waarde in te stellen als aangegeven door de naalddrukschaal.

Platter automatische stop

Als de Auto-stop schakelaar (Auto-stop Switch) op de ON-positie staat, stopt het plateau automatisch met draaien wanneer de plaat tot het einde is afgespeeld. In sommige zeldzame gevallen, als de draaitafel stopt met spelen voordat het einde van de plaat is bereikt, zet u de schakelaar op de OFF-positie, de draaitafel zou dit probleem moeten overwinnen.

Cartridge vervanging

1. Voordat u de cartridge vervangt, plaatst u de naald beschermer terug op de naald om schade aan de naald tijdens het vervangingsproces te voorkomen.
2. Verwijder voorzichtig de draad leads van de originele cartridge.
3. Draai de twee schroeven op de headshell los waarmee de cartridge is bevestigd en verwijder vervolgens de originele cartridge.
4. Monteer de nieuwe cartridge op de headshell en draai deze lichtjes vast. Draai de schroeven op dit moment niet volledig vast.
5. Sluit de draad leads aan op de terminals van de nieuwe cartridge. De kleurcodes van de draad leads zijn als volgt:

6. Pas de positie van de cartridge aan om er zeker van te zijn dat deze precies is uitgelijnd op de headshell, zodat de naald perfect parallel aan de groeven loopt.
   Om dit te bereiken, plaatst u de meegeleverde papieren patroonuitlijningsgradeboog over de draaitafelspindel, tilt u de toonarm voorzichtig op en plaatst u de punt van de naald op de punten gemarkeerd met respectievelijk 130 mm en 250 mm. Pas de positie van de cartridge op de headshell fijn af totdat de cartridge perfect parallel loopt met de referentielijnen op beide punten.
7. Draai de schroeven volledig vast zodra de perfecte uitlijning is bereikt.

Azimuth-aanpassing

De naald moet loodrecht op de plaatgroef staan ​​om de groefwandmodulaties correct te volgen. In zeldzame gevallen, als de fabrieksinstallatie niet perfect is, kunt u de onderstaande aanpassing uitvoeren:

1. Gebruik een inbussleutel om de schroef aan de lagerkant van de toonarm los te draaien, net genoeg om de armbuis los te maken. Opmerking: verwijder de schroef niet volledig.
2. Draai de toonarm voorzichtig totdat de naald loodrecht op het plaatoppervlak staat.
   Opmerking: zorg ervoor dat de naaldpunt de plaat niet raakt tijdens het aanpassen, anders veroorzaakt dit schade aan de naald en de cantilever-ophanging.
3. Draai de schroef vast wanneer de aanpassing is voltooid.


Naald vervangen

Naald verwijderen

1. Trek voorzichtig de voorkant van de naald naar beneden.

2. Trek de naald naar voren.

3. Trek de naald eruit en verwijder deze.


Naald installeren

1. Plaats de naald met de punt naar beneden gericht.

2. Lijn de achterkant van de naald uit met de cartridge.

3. Steek de naald met de voorkant in een neerwaartse hoek en til de voorkant van de naald voorzichtig omhoog totdat deze op zijn plaats klikt.


Draaitafel onderhoud

1. Raak de naaldpunt niet aan met uw vingers. Vermijd het stoten van de naald op de draaitafelmat of de rand van een plaat.
2. Reinig de naald regelmatig met een zachte borstel, alleen met een heen-en-weergaande beweging.
3. Reinig de platen om stof of vet te verwijderen met een platenreinigingsborstel en platenreinigingsoplossing.
4. Reinig het draaitafeldeksel en de draaitafelkast met een licht vochtige microvezeldoek.

Opmerking: gebruik geen reinigingsmiddel dat alcohol, benzeen of andere agressieve chemicaliën bevat, die de verf en afwerking van de draaitafel kunnen beschadigen.

** Crosley biedt een productlijn van verschillende reinigingsaccessoires. Vraag uw verkoper of bezoek onze website www.crosleyradio.com voor meer informatie over reinigingsproducten.

Probleemoplossing

Er is geen stroom

• De voedingsadapter is niet correct aangesloten.
• Geen stroom in het stopcontact.

De stroom is ingeschakeld, maar het plateau draait niet

• De aandrijfriem van de draaitafel is niet geïnstalleerd of is eraf gegleden.

De draaitafel draait, maar er is geen geluid, of het geluid is niet luid genoeg

• De naald beschermer zit er nog op.
• De toonarm wordt opgetild door de hendel.

De plaat klinkt te snel of te langzaam.

• Verkeerde snelheid geselecteerd voor de plaat.

Sterke brom op phono-ingang

• De kabel is niet correct geaard.
