Crosley CR7017B - Coda Turntable Handleiding

Veiligheidsinstructies

Lees en begrijp deze hele handleiding voordat u dit product gebruikt. Bewaar deze instructies voor toekomstig gebruik.

1. Gebruik dit product niet in de buurt van water.
2. Dit product mag alleen worden gebruikt met het type stroombron dat is aangegeven op het markeringslabel of in deze handleiding.
3. Omzeil de veiligheidsfunctie van de gepolariseerde stekker niet. Een gepolariseerde stekker heeft twee pinnen waarvan de ene breder is dan de andere. Deze stekker past maar op één manier in het stopcontact. Als u de stekker niet volledig in het stopcontact kunt steken, probeer de stekker dan om te draaien. Als de stekker nog steeds niet past, neem dan contact op met uw elektricien.
4. Bescherm het netsnoer tegen betrapping of beknelling, vooral bij stekkers, stopcontacten en het punt waar ze het product verlaten.
5. Overbelast wandcontactdozen, verlengsnoeren of geïntegreerde stopcontacten niet, omdat dit kan leiden tot brand of elektrische schokken.
6. Steek nooit voorwerpen van welke aard dan ook in dit product via openingen, omdat ze gevaarlijke spanningspunten kunnen raken of onderdelen kunnen kortsluiten, wat kan leiden tot brand of elektrische schokken. Mors nooit vloeistoffen van welke aard dan ook op het product.
7. Probeer dit product niet zelf te repareren, aangezien het openen of verwijderen van deksels u kan blootstellen aan gevaarlijke spanning of andere gevaren. Laat alle onderhoud over aan gekwalificeerd onderhoudspersoneel.
8. Veranderingen of aanpassingen aan dit apparaat die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.
9. Gebruik geen hulpstukken die niet door de fabrikant van het product worden aanbevolen, omdat deze gevaar kunnen opleveren.
10. Een product- en karcombinatie moet met zorg worden verplaatst. Snelle stops, overmatige kracht en oneffen oppervlakken kunnen ervoor zorgen dat de product- en karcombinatie omvalt.
11. Sleuven en openingen in de kast zijn bedoeld voor ventilatie en om een betrouwbare werking van het product te garanderen en het te beschermen tegen oververhitting. Blokkeer of bedek deze openingen niet.
12. Haal de stekker van het product uit het stopcontact tijdens onweer of wanneer het lange tijd niet wordt gebruikt.

Items in deze verpakking

Voordat u verpakkingsmateriaal weggooit, dient u alles grondig te controleren en ervoor te zorgen dat u de volgende items vindt die bij deze verpakking worden geleverd:

• Draaitafel
• Draaitafel slipmat
• 45 RPM-adapter
• 3,5 mm aux-ingangskabel
• Stroomadapter
• Speakers
• Toonarm contragewicht

Neem contact op met Crosley Customer Service als er een accessoire in de verpakking ontbreekt. Bewaar het originele verpakkingsmateriaal voor omruiling of retourzending.

Specificaties

Let op:

• Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
• Om het stroomverbruik te helpen besparen, voldoen sommige modellen aan de ERP-energienorm. Wanneer er 20 minuten geen audio-invoer is, wordt de stroom automatisch uitgeschakeld. Om de stroom weer in te schakelen en het afspelen te hervatten, moet u de stroom uitschakelen en weer inschakelen.

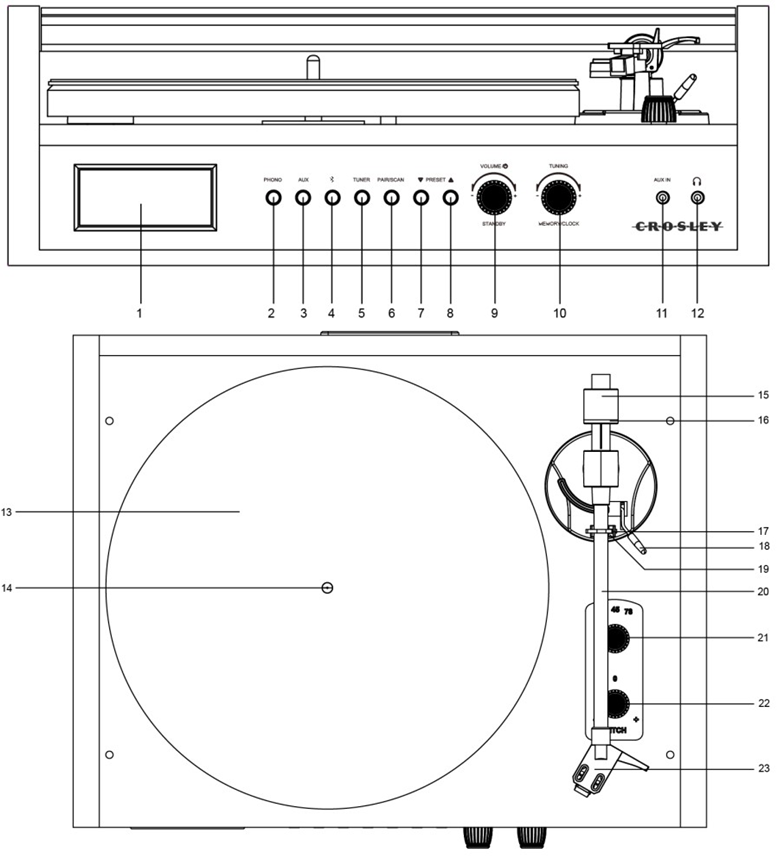

Productbeschrijving

1. LCD-scherm
2. Phono Button (Phono-knop)
3. Aux Button (Aux-knop)
4. Bluetooth Button (Bluetooth-knop)
5. Tuner Button (Tuner-knop)
6. Pair/Scan Button (Koppelen/Scannen-knop)
7. Preset Back Button (Vorige voorkeuzezender-knop)
8. Preset Forward Button (Volgende voorkeuzezender-knop)
9. ON/OFF-Volume Button (Aan/Uit-Volumeknop)
10. Tuning Knob (Afstemknop)
11. Aux In Jack (Aux-ingang)
12. Headphone Jack (Koptelefoonaansluiting)
13. Draaitafel plateau
14. Draaitafel spindel
15. Toonarm contragewicht
16. Naalddrukschaal
17. Hold Down Clip (Vergrendelingsclip)
18. Toonarm hendel
19. Toonarm steun
20. Toonarm
21. Speed Selector (Snelheidsselector)
22. Pitch Control (Pitch-regeling)
23. Headshell

24. Power Jack (Stroomaansluiting)
25. Line Out Jack (Line-out aansluiting)
26. Speaker Jacks (Speaker aansluitingen)
27. Speakers

Eerste installatie

Essentiële installatie

1. Plaats het apparaat op een vlakke en horizontale ondergrond. De gekozen locatie moet stabiel en vrij van trillingen zijn.
2. Verwijder de kabelbinder die de toonarm vasthoudt.
3. Plaats de slipmat bovenop het draaitafel plateau.
4. Sluit de speakers aan op de speaker aansluitingen aan de achterkant van het apparaat.
5. Sluit de stroomadapter aan op de Power Jack (stroomaansluiting) van het apparaat.

Opmerking: sluit de stroomadapter niet aan op het stopcontact voordat de montage is voltooid. Voordat u de stroom inschakelt, moet u nogmaals controleren of alle verbindingsinstellingen correct zijn. Schakel altijd de stroom uit bij het aansluiten of loskoppelen.

Draaitafel plateau en riem installatie

1. Plaats het plateau door de draaitafel spindel en draai het plateau totdat u de aandrijfmotorpoelie door het venster in de rechterbovenhoek ziet.
2. Pak voorzichtig de aandrijfriem vast en plaats deze rond de gleuf van de motorpoelie.


Toonarm contragewicht aanpassing voor naalddruk

1. Verwijder de naald beschermer van de cartridge en vermijd het aanraken van de naaldpunt tijdens de aanpassing.
2. Maak de Hold Down Clip (Vergrendelingsclip) van de toonarm los, houd de toonarm voorzichtig vast en beweeg hem weg van de Tonearm Rest (Toonarm steun). Op dit punt is de toonarm uit balans en kan hij vrij zwenken.
3. Terwijl u de toonarm voorzichtig vasthoudt, draait u het Counterweight (Contragewicht) voorzichtig naar de voorkant van de draaitafel totdat de toonarm horizontaal in evenwicht is en vrij net boven het plateau zweeft zonder dat de naald het plateau oppervlak raakt.
4. Plaats de toonarm terug op de Tonearm Rest (Toonarm steun) en vergrendel de Hold Down Clip (Vergrendelingsclip).
5. Terwijl u het contragewicht stilhoudt zonder enige rotatie, draait u voorzichtig alleen aan de Downforce Scale Dial (Naalddrukschaal) totdat de "0" op de schaal overeenkomt met de middellijn die langs de bovenkant van de toonarm is gemarkeerd.
6. Draai het contragewicht inclusief de naalddrukschaal tegen de klok in (van voren gezien) totdat de schaal de aanbevolen drukwaarde voor de naald aangeeft.

Opmerking: de aanbevolen druk voor de in de fabriek geïnstalleerde cartridge is 3,0 g. De cartridge gaat slechts tot 2 g. U moet één volledige rotatie maken en deze op 1,0 g instellen om 3,0 g te bereiken.

Klok instellen

Het handmatig instellen van de klok kan alleen in de STANDBY-modus (STAND-BY modus).

1. Druk in de STANDBY-modus (STAND-BY modus) lang op de Tuning knob (Afstemknop).
2. Draai aan de Tuning knob (Afstemknop) om te schakelen tussen de 12-uurs of 24-uurs instelling. Druk op de Tuning knob (Afstemknop) om te bevestigen.
3. Draai aan de Tuning knob (Afstemknop) om de uur cijfers te wijzigen in het juiste uur. Druk op de Tuning knob (Afstemknop) om te bevestigen.
4. Draai aan de Tuning knob (Afstemknop) om de minuut cijfers te wijzigen in de juiste minuut. Druk op de Tuning knob (Afstemknop) om te bevestigen

Stereo-systeem aansluiting

Indien gebruikt als een line-output, geven de aansluitingen analoge line-level signalen af en kunnen ze rechtstreeks worden aangesloten op een paar actieve speakers of de juiste ingang van uw stereo-systeem.

Aux-ingang aansluiting

U kunt een audio apparaat op dit apparaat aansluiten en uw muziek via de speakers afspelen. Om dit te doen, drukt u op de Aux button (Aux-knop), sluit u de 3,5 mm aux-kabel aan tussen uw audio apparaat en de Aux In Jack (Aux-ingang) van dit apparaat en start u de muziek.

Draaitafel bediening

1. Druk op de On/Off Volume Knob (Aan/Uit-Volumeknop) om de stroom in te schakelen.
2. Druk op de PHONO button (Phono-knop).
3. Stel de Speed Switch (Snelheidsschakelaar) dienovereenkomstig in.
4. Plaats de plaat op de draaitafel. Gebruik indien nodig de 45 RPM Adapter (45 RPM-adapter).
5. Verwijder de naald beschermer van de naald.
   Opmerking: om naald schade te voorkomen, moet u ervoor zorgen dat de meegeleverde naald beschermer op zijn plaats zit wanneer de draaitafel wordt verplaatst of schoongemaakt.
6. Maak de Hold Down Clip (Vergrendelingsclip) van de toonarm los.
   Opmerking: wanneer de draaitafel niet in gebruik is, moet u de vergrendelingsclip weer vergrendelen.
7. Gebruik de Tonearm Lever (Toonarm hendel) om de toonarm op te tillen.
8. Beweeg de toonarm voorzichtig over de plaat waar het afspelen moet beginnen. Zet de Tonearm Lever (Toonarm hendel) terug in de onderste stand, de toonarm daalt langzaam op de plaat en begint met afspelen.
9. Wanneer het afspelen van de plaat is voltooid, gebruikt u de Tonearm Lever (Toonarm hendel) opnieuw om de toonarm op te tillen en vervolgens terug te plaatsen op de Tonearm Rest (Toonarm steun). Laat de hendel los om de toonarm terug te laten zakken in de steun. Om het afspelen te onderbreken, herhaalt u dezelfde stappen.
10. Vergrendel de Tonearm Clip (Toonarm clip) om de toonarm vast te zetten.

Pitch-regeling

De draaitafelsnelheid kan met ongeveer 10% worden verhoogd of verlaagd door aan de Pitch Control Knob (Pitch-regeling knop) te draaien. Om de snelheid te verhogen, draait u de Pitch Control Knob (Pitch-regeling knop) met de klok mee. Om de snelheid te verlagen, draait u de knop tegen de klok in.

Naald vervanging

Naald verwijderen

1. Houd beide zijden van de naald voorzichtig vast.

2. Trek de naald voorzichtig naar voren en verwijder deze.


Naald plaatsen

1. Plaats de naald met de punt naar beneden.

2. Lijn de achterkant van de naald uit met de cartridge.

3. Duw de naald terug op zijn plaats.


Bluetooth bediening

1. Druk op de Bluetooth button (Bluetooth-knop), u hoort een activeringsgeluid van het apparaat.
2. Schakel de Bluetooth-functie van uw audio apparaat in, zoek naar "CROSLEY CR7017B" en koppel.
3. Zodra uw apparaat succesvol is gekoppeld met het apparaat, hoort u een kort bevestigingsgeluid van het apparaat.
4. Speel en stream muziek van uw apparaat naar het apparaat.
5. Druk tijdens het afspelen op de Scan/Pair button (Scannen/Koppelen-knop) om de muziek af te spelen/pauzeren
6. Om naar het volgende of vorige nummer te gaan, drukt u op de Preset Back Button (Vorige voorkeuzezender-knop) of Preset Forward Button (Volgende voorkeuzezender-knop).

Opmerking: Bluetooth versie – 5.0

Radio bediening

1. Druk op de Tuner button (Tuner-knop).
2. Draai aan de Tuning Knob (Afstemknop) voor de gewenste radiozender.

Om automatisch frequenties te scannen en op te slaan als voorkeuzezenders.

1. Druk op de Pair/Scan button (Koppelen/Scannen-knop) om automatisch frequenties te scannen en op te slaan als voorkeuzezenders.
2. Druk op de Preset Back (Vorige voorkeuzezender-knop) en Preset Forward buttons (Volgende voorkeuzezender-knop) om voorkeuzezenders te selecteren.

Om handmatig frequenties te scannen en op te slaan als voorkeuzezenders.

1. Draai aan de Tuning Knob (Afstemknop) voor de gewenste radiozender.
2. Druk op de Tuning knob (Afstemknop) en Preset Back (Vorige voorkeuzezender-knop) en Preset Forward buttons (Volgende voorkeuzezender-knop) naar de gewenste voorkeuzezender.
3. Druk op de Tuning knob (Afstemknop) om de zender te bevestigen en op te slaan.

Draaitafel onderhoud

1. Raak de naaldpunt niet aan met uw vingers. Vermijd het stoten van de naald op de draaitafelmat of de rand van een plaat.
2. Reinig de naald regelmatig met een zachte borstel, alleen met een heen-en-weer beweging.
3. Reinig de platen om stof of vet te verwijderen met een platen reinigingsborstel en platen reinigingsoplossing.
4. Reinig de draaitafel deksel en de draaitafel kast met een licht vochtige microvezeldoek.

Opmerking: gebruik geen reinigingsmiddelen die alcohol, benzeen of andere agressieve chemicaliën bevatten, omdat dit de verf en afwerking van de draaitafel kan beschadigen.

** Crosley biedt een productlijn van verschillende reinigingsaccessoires aan. Vraag uw verkoper of bekijk onze website www.crosleyradio.com voor meer informatie over reinigingsproducten.

Probleemoplossing

Er is geen stroom

• De stroomadapter is niet correct aangesloten.
• Geen stroom in het stopcontact.
• Om het stroomverbruik te helpen besparen, voldoen sommige modellen aan de ERP-energienorm. Wanneer er 20 minuten geen audio-invoer is, wordt de stroom automatisch uitgeschakeld. Om de stroom weer in te schakelen en het afspelen te hervatten, schakelt u de stroom uit en weer in.

De stroom is ingeschakeld, maar het plateau draait niet

• De aandrijfriem van de draaitafel is eraf gegleden.
• Er is een aux-ingangskabel aangesloten op de aux-ingang, koppel deze los

De draaitafel draait, maar er is geen geluid, of het geluid is niet luid genoeg

• De naald beschermer zit er nog op.
• De toonarm wordt opgetild door de hendel.
• Er zijn een hoofdtelefoon aangesloten.
