FIBARO Walli FGWCEU-201 - Controller Handleiding

Belangrijke veiligheidsinformatie

Lees deze handleiding voordat u probeert het apparaat te installeren!

Het niet opvolgen van de aanbevelingen in deze handleiding kan gevaarlijk zijn of een overtreding van de wet veroorzaken. De fabrikant, Fibar Group S.A., is niet verantwoordelijk voor verlies of schade als gevolg van het niet opvolgen van de instructies in de bedieningshandleiding.

Explosiegevaar als de batterij wordt vervangen door een onjuist type. Gooi gebruikte batterijen weg volgens de instructies.

Niet wijzigen!

Wijzig dit apparaat op geen enkele manier die niet in deze handleiding is opgenomen.

Dit product is uitsluitend bedoeld voor gebruik binnenshuis op droge locaties.

Niet gebruiken in vochtige of natte ruimtes, in de buurt van een badkuip, wastafel, douche, zwembad of waar dan ook waar water of vocht aanwezig is.

Geen speelgoed!

Dit product is geen speelgoed. Verwijderd houden van kinderen en dieren!

Beschrijving en functies

Beschrijving

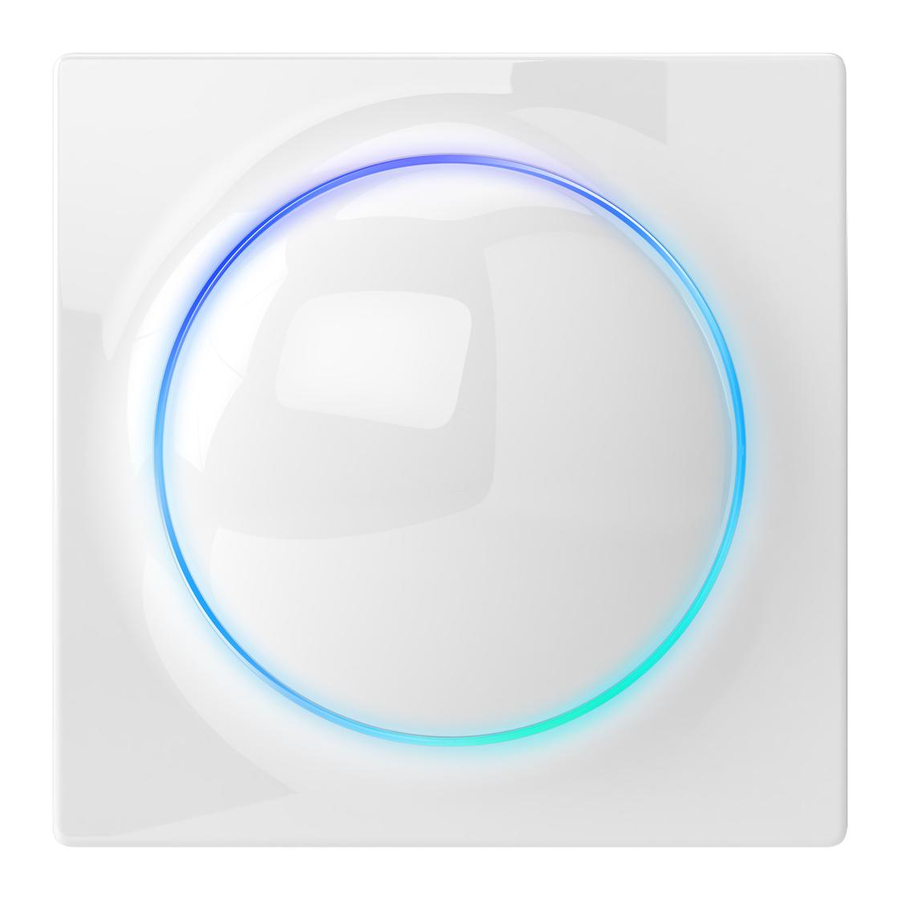

FIBARO Walli Controller is een slimme, aan de muur gemonteerde Z-Wave™ afstandsbediening die scènes kan activeren of andere Z-Wave-apparaten kan bedienen via associaties.

Belangrijkste kenmerken

• Kan worden gebruikt voor het bedienen van meerdere soorten apparaten, bijvoorbeeld schakelaars, dimmers, rolluiken.
• Vooraf ingestelde configuraties maken het mogelijk om de werking eenvoudig aan te passen voor een specifiek type bediend apparaat.
• Batterij- of VDC-voeding.
• Voorzien van een ingebouwde temperatuursensor.
• Ondersteunt Z-Wave netwerkbeveiligingsmodi: S0 met AES-128-encryptie en S2 Authenticated met PRNG-gebaseerde encryptie.
• Werkt als een Z-Wave-signaalrepeater bij VDC-voeding (alle niet-batterijgevoede apparaten binnen het netwerk fungeren als repeaters om de betrouwbaarheid van het netwerk te vergroten).
• Kan worden gebruikt met alle apparaten die zijn gecertificeerd met het Z-Wave Plus™-certificaat en zou compatibel moeten zijn met dergelijke apparaten die door andere fabrikanten zijn geproduceerd.

Het apparaat is een Security Enabled Z-Wave Plus-product en een Security Enabled Z-Wave Controller moet worden gebruikt om het product volledig te benutten.

Specificaties

Stroomvoorziening	Batterij en/of voedingseenheid
Batterij type	ER14250 ½AA 3.6V (inbegrepen)
Type voedingseenheid	5–24V DC SELV-voeding, LPS of NEC klasse 2 (niet inbegrepen)
Levensduur batterij	est. 2 jaar (met standaardinstellingen en max. 10 keer drukken per dag)
Bedrijfstemperatuur	0–40°C
Omgevingsvochtigheid	0–90% RH zonder condensatie
Radioprotocol	Z-Wave (700 series chip)
Radiofrequentieband	868.0–868.6MHz; 869.7–870.0MHz
Max. zendvermogen	+13dBm
Bereik	tot 50m buiten tot 40m binnen (afhankelijk van terrein en gebouwstructuur)
Afmetingen (Hoogte x Breedte x Diepte)	x 86 x 20 mm
Naleving van EU-richtlijnen	RoHS 2011/65/EU RoHS 2015/863 RED 2014/53/EU

De radiofrequentie van een individueel apparaat moet hetzelfde zijn als die van uw Z-Wave-controller. Controleer de informatie op de doos of raadpleeg uw dealer als u het niet zeker weet.

Eerste installatie

U kunt het apparaat op elk glad oppervlak installeren met behulp van de meegeleverde plakband of op een inbouwdoos met behulp van schroeven.

Het apparaat selecteert de voedingsmodus tijdens het toevoegen aan het Z-Wave-netwerk, waarbij externe voeding prioriteit krijgt indien aangesloten. Om de modus na het toevoegen te wijzigen, moet u deze verwijderen, de installatie dienovereenkomstig wijzigen en het apparaat vervolgens opnieuw toevoegen.

Het apparaat is voorzien van een ingebouwde temperatuursensor, voor nauwkeurige temperatuurmetingen dient u het apparaat uit de buurt van warmtebronnen (bijv. radiatoren, voedingen) te installeren.

Gebruik de dubbelzijdige plakband niet bij het monteren van het apparaat op de elektrische aansluitdoos.

Installatie op een glad oppervlak met batterijvoeding

1. Verwijder de knopafdekking.
2. Verwijder de papieren strip die de batterij beschermt.
3. De LED-ring betekent dat het apparaat van stroom wordt voorzien.
4. Plaats de knopafdekking terug.
5. Verwijder het montageframe van het apparaat.
6. Gebruik de meegeleverde dubbelzijdige plakband om het montageframe op het gladde en schone oppervlak te plakken.
7. Duw het apparaat op het montageframe van het apparaat, u zou een hoorbare klik moeten horen.

Installatie op een inbouwdoos met batterijvoeding

1. Verwijder het montageframe van het apparaat.
2. Plaats het montageframe op de inbouwdoos en zet het vast met schroeven (*).
3. Duw het apparaat op het montageframe van het apparaat, u zou een hoorbare klik moeten horen.
4. Verwijder de knopafdekking.
5. Verwijder de papieren strip die de batterij beschermt.
6. De LED-ring betekent dat het apparaat van stroom wordt voorzien.
7. Plaats de knopafdekking terug.

* Om er zeker van te zijn dat er geen contact is met elektrische draden in de doos, monteert u het frame zo dat de stroompoort erdoor wordt afgeschermd.

Installatie op een inbouwdoos met een externe voeding

Bereid de voeding voor

1. Schakel de netspanning uit (schakel de zekering uit).
2. Sluit met behulp van draadconnectoren de meegeleverde stroomconnector aan op de voeding (zwart op negatieve draad, rood op positieve draad).
3. Sluit met behulp van draadconnectoren de voeding aan op het elektriciteitsnet.
4. Plaats de voeding in de inbouwdoos en laat de stroomconnector buiten.

Monteer het apparaat

5. Verwijder het montageframe van het apparaat.
6. Duw de stroomconnector door het gat in het montageframe.
7. Plaats het montageframe op de inbouwdoos en zet het vast met schroeven.
8. Steek de stroomconnector in het apparaat.
9. Duw het apparaat op het montageframe van het apparaat, u zou een hoorbare klik moeten horen.
10. Schakel de netspanning in.
11. De LED-ring betekent dat het apparaat van stroom wordt voorzien.
12. Verwijder de knopafdekking.
13. Verwijder de papieren strip die de batterij beschermt als u deze als noodstroombron wilt gebruiken, verwijder anders de batterij.
14. Plaats de knopafdekking terug.

Toevoegen aan het Z-Wave netwerk

Toevoegen (Inclusie) (Adding (Inclusion)) – Z-Wave apparaat leerstand, waardoor het apparaat aan een bestaand Z-Wave netwerk kan worden toegevoegd.

Het apparaat selecteert de voedingsmodus tijdens het toevoegen aan het Z-Wave netwerk, waarbij voorrang wordt gegeven aan een externe voeding indien aangesloten. Om de modus na het toevoegen te wijzigen, moet u deze verwijderen, de installatie dienovereenkomstig wijzigen en het apparaat vervolgens opnieuw toevoegen.

Handmatig toevoegen

Om het apparaat handmatig (manually) aan het Z-Wave netwerk toe te voegen:

1. Zet de hoofdcontroller in (Security/non-Security Mode) toevoegmodus (zie de handleiding van de controller).
2. Klik snel drie keer op een van de knoppen.
3. Als u in Security S2 Authenticated toevoegt, voert u het onderstreepte deel van de DSK in (label op de doos).
4. LED begint geel te knipperen, wacht tot het toevoegproces is voltooid.
5. Het resultaat van het toevoegen wordt bevestigd door het bericht van de Z-Wave controller en het LED-frame:

• Green (Groen) – succesvol (niet-veilig, S0, S2 niet-geauthenticeerd),
• Magenta – succesvol (Security S2 Authenticated),
• Red (Rood) – niet succesvol.

Toevoegen met SmartStart

SmartStart ingeschakelde producten kunnen worden toegevoegd aan een Z-Wave netwerk door de Z-Wave QR-code op het product te scannen met een controller die SmartStart inclusie biedt. Het SmartStart product wordt automatisch binnen 10 minuten toegevoegd nadat het is ingeschakeld binnen het netwerkbereik.

Om het apparaat aan het Z-Wave netwerk toe te voegen met SmartStart (using SmartStart):

1. Om SmartStart te gebruiken, moet uw controller Security S2 ondersteunen (zie de handleiding van de controller).
2. Voer de volledige DSK string code in uw controller in. Als uw controller QR-scannen ondersteunt, scant u de QR-code op het label op de doos.
3. Schakel het apparaat in.
4. Wacht tot het toevoegproces start (tot enkele minuten), wat wordt gesignaleerd met geel LED-knipperen.
5. Het resultaat van het toevoegen wordt bevestigd door het bericht van de Z-Wave controller en het LED-frame:

• Green (Groen) – succesvol (niet-veilig, S0, S2 niet-geauthenticeerd),
• Magenta – succesvol (Security S2 Authenticated),
• Red (Rood) – niet succesvol.

In geval van problemen met het toevoegen van het apparaat, reset u het apparaat en herhaalt u de toevoegprocedure.

Verwijderen uit het Z-Wave netwerk

Verwijderen (Exclusie) (Removing (Exclusion)) – Z-Wave apparaat leerstand, waardoor het apparaat uit een bestaand Z-Wave netwerk kan worden verwijderd. Verwijderen resulteert ook in het resetten van het apparaat naar de fabrieksinstellingen.

Om het apparaat uit het Z-Wave netwerk te verwijderen (remove):

1. Zet de hoofdcontroller in de verwijderstand (zie de handleiding van de controller).
2. Klik snel drie keer, houd vervolgens een van de knoppen 12 seconden ingedrukt.
3. Laat de knop los wanneer het apparaat groen oplicht.
4. Klik snel op de knop om te bevestigen.
5. LED begint geel te knipperen, wacht tot het verwijderproces is voltooid.
6. Succesvol verwijderen wordt bevestigd door het bericht van de Z-Wave controller en rode LED-kleur.

Bediening

Bedieningselementen

1. Eerste/knop,
2. Tweede/ knop,
3. LED-ring.

Bedrijfsmodi

Scenecontroller

Deze modus is standaard ingeschakeld of door parameter 20 op 0 te zetten.

In deze modus kan het apparaat scènes activeren in de Z-Wave controller door scene ID en attribuut van een specifieke actie te versturen (met behulp van Central Scene Command Class). Associaties werken niet in deze modus.

Knop	Actie	Scene ID	Attribuut
1e knop	Eén keer geklikt	1	Key Pressed 1 time (Knop 1 keer ingedrukt)
	Twee keer geklikt	1	Key Pressed 2 times (Knop 2 keer ingedrukt)
	Drie keer geklikt	1	Key Pressed 3 times (Knop 3 keer ingedrukt)
	Ingehouden	1	Key Held Down (Knop ingedrukt gehouden)
	Losgelaten	1	Key Released (Knop losgelaten)
2e knop	Eén keer geklikt	2	Key Pressed 1 time (Knop 1 keer ingedrukt)
	Twee keer geklikt	2	Key Pressed 2 times (Knop 2 keer ingedrukt)
	Drie keer geklikt	2	Key Pressed 3 times (Knop 3 keer ingedrukt)
	Ingehouden	2	Key Held Down (Knop ingedrukt gehouden)
	Losgelaten	2	Key Released (Knop losgelaten)

Dubbele knop

Deze modus wordt ingeschakeld door parameter 20 op 1 te zetten.

In deze modus werkt het apparaat als twee afzonderlijke knoppen en gebruikt het associaties om andere Z-Wave apparaten te bedienen (groepen 2-5). Je kunt meerdere apparaten van verschillende types bedienen in deze modus. Elke knop kan een andere groep apparaten bedienen.

1e knop – bedient 2e en 3e groep:

• Klik – afwisselend AAN met laatste niveau / UIT,
• 2xKlik – stuur vooraf ingesteld niveau (ingesteld in parameter 152),
• Inhouden – afwisselend niveau verhogen/verlagen tot losgelaten.

2e knop – bedient 4e en 5e groep:

• Klik – afwisselend AAN met laatste niveau / UIT,
• 2xKlik – stuur vooraf ingesteld niveau (ingesteld in parameter 153),
• Inhouden – afwisselend niveau verhogen/verlagen tot losgelaten.

Enkele knop

Deze modus wordt ingeschakeld door parameter 20 op 2 te zetten.

In deze modus werkt het apparaat als één logische knop en gebruikt het associaties om andere Z-Wave apparaten te bedienen (groepen 2-3). Je kunt meerdere apparaten van verschillende types bedienen in deze modus.

1e en 2e knop werken op dezelfde manier:

• Klik – afwisselend AAN met laatste niveau / UIT,
• 2xKlik – stuur vooraf ingesteld niveau (ingesteld in parameter 152),
• Inhouden – afwisselend niveau verhogen/verlagen tot losgelaten.

Schakelaarcontroller

Deze modus wordt ingeschakeld door parameter 20 op 3 te zetten.

In deze modus gebruikt het apparaat associaties om Z-Wave binaire schakelaars te bedienen (groep 6).

• Klik 1e – AAN (ON),
• Klik 2e – UIT (OFF).

Dimmer / Rolluikcontroller

Deze modus wordt ingeschakeld door parameter 20 op 4 te zetten.

In deze modus gebruikt het apparaat associaties om Z-Wave dimmers en rolluiken te bedienen (groep 6).

1e knop – zet AAN en verhoogt niveau:

• Klik – AAN (ON) met laatste niveau,
• Inhouden – niveau verhogen tot losgelaten,
• 2xKlik – stuur vooraf ingesteld niveau (ingesteld in parameter 152).

2e knop – zet UIT en verlaagt niveau:

• Klik – UIT (OFF),
• Inhouden – niveau verlagen tot losgelaten.

Rolluik Stap-voor-Stap Controller

Deze modus wordt ingeschakeld door parameter 20 op 5 te zetten.

In deze modus gebruikt het apparaat associaties om Z-Wave rolluikcontrollers (groep 6) te bedienen in Stap-voor-Stap modus (stuurt afwisselend commando's voor beweging en stoppen).

1e knop – opent en stopt:

• Klik – open/stop,
• 2xKlik – stuur vooraf ingesteld niveau (ingesteld in parameter 152).

2e knop – sluit en stopt:

• Klik – sluit/stop,
• 2xKlik – stop.

Jaloezieën Stap-voor-Stap Controller

Deze modus wordt ingeschakeld door parameter 20 op 6 te zetten.

In deze modus gebruikt het apparaat associaties om Z-Wave jaloezieën (met lamellen) controllers (groepen 6-7) te bedienen in Stap-voor-Stap modus (stuurt afwisselend commando's voor beweging en stoppen).

1e knop – opent en stopt:

• Klik – open/stop,
• 2xKlik – stuur vooraf ingesteld niveau (ingesteld in parameter 152),
• Inhouden – lamellen openen tot losgelaten.

2e knop – sluit en stopt:

• Klik – sluit/stop,
• 2xKlik – stop,
• Inhouden – lamellen sluiten tot losgelaten.

Voedingsmodi

Externe voedingsmodus

In de externe voedingsmodus geeft het apparaat de status van commando's aan en kan het indicaties ontvangen van de Z-Wave controller (met behulp van Indicator CC), inclusief Identificatie.

De apparaatconfiguratie wordt direct bijgewerkt.

Om de externe voedingsmodus in te schakelen, moet je ervoor zorgen dat de externe voeding is aangesloten en van stroom is voorzien, en voeg je vervolgens het apparaat toe aan het Z-Wave netwerk (verwijder het van tevoren als het al is toegevoegd).

Batterijmodus

In de batterijmodus geeft het apparaat de status van commando's aan, maar kan het geen indicaties ontvangen van de Z-Wave controller (met behulp van Indicator CC), behalve voor Identificatie.

Het apparaat moet worden gewekt om de configuratie te wijzigen.

Het batterijniveau (in procenten) wordt gemeten bij elke opstart en periodiek elke 24 uur, de gemeten waarde wordt gerapporteerd aan de controller bij elke opstart en wanneer deze met minstens 5% verandert.

Om de batterijmodus in te schakelen, moet je ervoor zorgen dat het apparaat alleen via de batterij van stroom wordt voorzien en voeg je vervolgens het apparaat toe aan het Z-Wave netwerk (verwijder het van tevoren als het al is toegevoegd).

Temperatuursensor

Het apparaat is uitgerust met een ingebouwde temperatuursensor. Het meet de omgevingstemperatuur en rapporteert deze aan de controller alleen wanneer deze met minstens 0,1°C verandert, maar niet vaker dan elke 10 minuten. Het wordt aanbevolen om een batterij of 12V DC voeding te gebruiken voor een betrouwbare temperatuurmeting.

Wakker worden

Wanneer het apparaat op batterijvoeding werkt, moet het worden gewekt om informatie te ontvangen over de nieuwe configuratie van de Z-Wave controller, zoals parameters en associaties. Standaard wordt het apparaat automatisch elke 6 uur gewekt.

Je kunt het apparaat handmatig wekken met de eerste menupositie (wit).

Visuele indicaties

De ingebouwde LED-lamp geeft de huidige apparaatstatus weer.

Na het inschakelen van het apparaat:

• Groen – apparaat toegevoegd aan een Z-Wave netwerk (niet-beveiligd, S0, S2 niet-geauthenticeerd),
• Magenta – apparaat toegevoegd aan een Z-Wave netwerk (Beveiliging S2 Geauthenticeerd),
• Rood – apparaat niet toegevoegd aan een Z-Wave netwerk.

Update:

• Knipperend cyaan – update bezig,
• Groen – update succesvol,
• Rood – update niet succesvol.

Commando status:

Het apparaat geeft de status van het laatste commando weer als reactie op het klikken/ vasthouden van een knop.

• Groen gedurende 2 seconden – commando bevestigd,
• Rood gedurende 2 seconden – commando niet bevestigd.

Identificatie:
De Z-Wave controller kan dit apparaat identificeren door te signaleren met de LED-ring (met behulp van Indicator CC).

Aangepaste indicaties:
In de externe voedingsmodus kan de gebruiker de LED-ring gebruiken om aangepaste indicaties weer te geven. Met behulp van de Z-Wave controller kan de gebruiker specificeren op welke helft van de ring moet worden aangegeven, aantal knipperingen en timing (met behulp van Indicator CC). Helderheid en kleur van de indicaties worden gespecificeerd in parameters 13, 150 en 151.

Menu

Het Menu maakt het mogelijk om Z-Wave netwerkacties uit te voeren. Om het menu te gebruiken:

1. Snel, drie keer klikken, en houd vervolgens een van de knoppen ingedrukt.
2. Na 3 seconden signaleert de LED-ring de toevoegingsstatus:

• Knipperend groen – het menu betreden (toegevoegd als niet-beveiligd, S0, S2 niet-geauthenticeerd)
• Knipperend magenta – het menu betreden (toegevoegd als Beveiliging S2 Geauthenticeerd)
• Knipperend rood – het menu betreden (niet toegevoegd aan een Z-Wave netwerk)

3. De LED-ring gaat 3 seconden uit en begint vervolgens menuposities te signaleren.
4. Laat de knop los wanneer het apparaat de gewenste positie signaleert met kleur:

• WIT – het apparaat wekken
• GROEN – start leer-modus (toevoegen/verwijderen)
• MAGENTA – test Z-Wave bereik
• CYAAN – batterijniveau weergeven

» Groen – 50-100%

» Geel – 16-49%

» Rood – 1-15%

• GEEL – resetten naar fabrieksinstellingen

5. Klik snel op de knop om te bevestigen.

Terugzetten naar fabrieksinstellingen

Met de resetprocedure kan het apparaat worden teruggezet naar de fabrieksinstellingen, wat betekent dat alle informatie over de Z-Wave controller en de gebruikersconfiguratie wordt verwijderd.

Het resetten van het apparaat is niet de aanbevolen manier om het apparaat uit het Z-Wave netwerk te verwijderen. Gebruik de resetprocedure alleen als de primaire controller ontbreekt of niet werkt. Om het apparaat op de juiste manier te verwijderen, volg je de verwijderingsprocedure die wordt beschreven in "Verwijderen uit Z-Wave netwerk".

1. Snel, drie keer klikken, en houd vervolgens een van de knoppen 21 seconden ingedrukt.
2. Laat de knop los wanneer het apparaat geel oplicht.
3. Klik snel op de knop om te bevestigen.
4. Na enkele seconden wordt het apparaat opnieuw opgestart, wat wordt gesignaleerd met rode LED-kleur.

Configuratie

Associaties

Associatie (apparaten koppelen) – directe controle van andere apparaten binnen het Z-Wave-systeemnetwerk.

Associaties maken het volgende mogelijk:

• de apparaatstatus rapporteren aan de Z-Wave controller (met behulp van de Lifeline-groep),
• eenvoudige automatiseringen creëren door andere apparaten te besturen zonder tussenkomst van de hoofdcontroller (met behulp van groepen die zijn toegewezen aan acties op het apparaat).

Het apparaat biedt de associatie van 7 groepen:

1e associatiegroep – "Lifeline" rapporteert de apparaatstatus en staat slechts één apparaat toe (standaard de hoofdcontroller).

2e associatiegroep – "Aan/Uit (1)" wordt gebruikt om de geassocieerde apparaten aan/uit te zetten.

3e associatiegroep – "Dimmer (1)" wordt gebruikt om het niveau van geassocieerde apparaten te wijzigen.

4e associatiegroep – "Aan/Uit (2)" wordt gebruikt om de geassocieerde apparaten aan/uit te zetten.

5e associatiegroep – "Dimmer (2)" wordt gebruikt om het niveau van geassocieerde apparaten te wijzigen.

6e associatiegroep – "Multiapparaat" wordt gebruikt om verschillende soorten apparaten te besturen.

7e associatiegroep – "Lamellen" wordt gebruikt om de lamellen van de jaloezieën te bewegen.

Het apparaat maakt het mogelijk om 5 gewone of meerkanaals apparaten per associatiegroep te besturen, met uitzondering van "LifeLine" die uitsluitend is gereserveerd voor de controller en dus slechts 1 node kan worden toegewezen.

Opdrachten die naar associatiegroepen worden verzonden in de Double Button Mode (parameter 20 ingesteld op 1)

	1 click (1 klik)	2 click (2 klikken)	Hold (Ingedrukt houden)	Release (Loslaten)
Button 1 (Knop 1)	Basic Set: 2nd group (Basic Set: 2e groep)	Basic Set: 2nd group (Basic Set: 2e groep)	Multilevel Start Change: 3rd group (Multilevel Start Change: 3e groep)	Multilevel Stop Change: 3rd group (Multilevel Stop Change: 3e groep)
Button 2 (Knop 2)	Basic Set: 4th group (Basic Set: 4e groep)	Basic Set: 4th group (Basic Set: 4e groep)	Multilevel Start Change: 5th group (Multilevel Start Change: 5e groep)	Multilevel Stop Change: 5th group (Multilevel Stop Change: 5e groep)

Opdrachten die naar associatiegroepen worden verzonden in Single Button Mode (parameter 20 ingesteld op 2)

	1 click (1 klik)	2 click (2 klikken)	Hold (Ingedrukt houden)	Release (Loslaten)
Button 1 and 2 (Knop 1 en 2)	Basic Set: 2nd group (Basic Set: 2e groep)	Basic Set: 2nd group (Basic Set: 2e groep)	Multilevel Start Change: 3rd group (Multilevel Start Change: 3e groep)	Multilevel Stop Change: 3rd group (Multilevel Stop Change: 3e groep)

Opdrachten die naar associatiegroepen worden verzonden in Switch Controller Mode (parameter 20 ingesteld op 3)

	1 click (1 klik)	2 click (2 klikken)	Hold (Ingedrukt houden)	Release (Loslaten)
Button 1 (on) (Knop 1 (aan))	Basic Set: 6th group (Basic Set: 6e groep)	–	–	–
Button 2 (off) (Knop 2 (uit))	Basic Set: 6th group (Basic Set: 6e groep)	–	–	–

Opdrachten die naar associatiegroepen worden verzonden in Dimmer / Roller Shutter Controller Mode (parameter 20 ingesteld op 4)

	1 click (1 klik)	2 click (2 klikken)	Hold (Ingedrukt houden)	Release (Loslaten)
Button 1 (on) (Knop 1 (aan))	Multilevel Set: 6th group (Multilevel Set: 6e groep)	Multilevel Set: 6th group (Multilevel Set: 6e groep)	Multilevel Start Change: 6th group (Multilevel Start Change: 6e groep)	Multilevel Stop Change: 6th group (Multilevel Stop Change: 6e groep)
Button 2 (off) (Knop 2 (uit))	Multilevel Set: 6th group (Multilevel Set: 6e groep)	–	Multilevel Start Change: 6th group (Multilevel Start Change: 6e groep)	Multilevel Stop Change: 6th group (Multilevel Stop Change: 6e groep)

Opdrachten die naar associatiegroepen worden verzonden in Roller Shutter Step-By- Step Controller Mode (parameter 20 ingesteld op 5)

	1 click (1 klik)	2 click (2 klikken)	Hold (Ingedrukt houden)	Release (Loslaten)
Button 1 (up) (Knop 1 (omhoog))	Multilevel Start / Stop Change: 6th group (Multilevel Start / Stop Change: 6e groep)	Multilevel Set: 6th group (Multilevel Set: 6e groep)	–	–
Button 2 (down) (Knop 2 (omlaag))	Multilevel Start / Stop Change: 6th group (Multilevel Start / Stop Change: 6e groep)	Multilevel Stop Change: 6th group (Multilevel Stop Change: 6e groep)	–	–

Opdrachten die naar associatiegroepen worden verzonden in Venetian Blinds StepBy-Step Controller Mode (parameter 20 ingesteld op 6)

	1 click (1 klik)	2 click (2 klikken)	Hold (Ingedrukt houden)	Release (Loslaten)
Button 1 (Knop 1)	Multilevel Start Up / Stop Change: 6th group (Multilevel Start Up / Stop Change: 6e groep)	Multilevel Set: 6th group (Multilevel Set: 6e groep)	Multilevel Start Up Change: 7th group (Multilevel Start Up Change: 7e groep)	Multilevel Stop Change: 7th group (Multilevel Stop Change: 7e groep)
Button 2 (Knop 2)	Multilevel Start Down / Stop Change: 6th group (Multilevel Start Down / Stop Change: 6e groep)	Multilevel Stop Change: 6th group (Multilevel Stop Change: 6e groep)	Multilevel Start Down Change: 7th group (Multilevel Start Down Change: 7e groep)	Multilevel Stop Change: 7th group (Multilevel Stop Change: 7e groep)

Geavanceerde parameters

Het apparaat maakt het mogelijk om de werking aan te passen aan de behoeften van de gebruiker met behulp van configureerbare parameters.

De instellingen kunnen worden aangepast via de Z-Wave controller waaraan het apparaat is toegevoegd. De manier van aanpassen kan verschillen afhankelijk van de controller.

In de FIBARO-interface worden parameters weergegeven als eenvoudige opties in de Geavanceerde instellingen van het apparaat.

Beschikbare parameters:

13.		LED-frame – helderheid
Description (Beschrijving)		Met deze parameter kan de helderheid van het LED-frame worden aangepast.
Parameter size (Parametergrootte)		1B
Default value (Standaardwaarde)		(100%)
Available values (Beschikbare waarden)		– LED uitgeschakeld 1-100 (1-100% helderheid)
20.		Werkingsmodus
Description (Beschrijving)		Deze parameter definieert de werking van het apparaat. Kies de modus afhankelijk van het type apparaat dat u op afstand wilt bedienen.
Parameter size (Parametergrootte)		1B
Default value (Standaardwaarde)		(scene controller (scènecontroller))
Available values (Beschikbare waarden)		0 – scene controller mode (scènecontrollermodus) 1 – double button mode (dubbele knopmodus) 2 – single button mode (enkele knopmodus) 3 – switch controller mode (schakelaarcontrollermodus) 4 – dimmer / roller shutter controller mode (dimmer / rolluikcontrollermodus) 5 – roller shutter controller mode (step-by-step) (rolluikcontrollermodus (stapsgewijs)) 6 – venetian blinds controller mode (step-by-step) (jaloeziecontrollermodus (stapsgewijs))

150.		LED-ring – eerste knop
Description (Beschrijving)		Deze parameter definieert de kleur van de eerste knopindicator (bovenste deel van de LED-ring) voor indicaties met behulp van Indicator CC.
Parameter size (Parametergrootte)		2B
Default value (Standaardwaarde)		1 (wit)
Available values (Beschikbare waarden)		0 – LED uitgeschakeld 1 – Wit 2 – Rood 3 – Groen 4 – Blauw 5 – Geel 6 – Cyaan 7 – Magenta 8 – Knipperend rood-wit-blauw
151.		LED-ring – tweede knop
Description (Beschrijving)		Deze parameter definieert de kleur van de tweede knopindicator (onderste deel van de LED-ring) voor indicaties met behulp van Indicator CC.
Parameter size (Parametergrootte)		2B
Default value (Standaardwaarde)		1 (wit)
Available values (Beschikbare waarden)		0 – LED uitgeschakeld 1 – Wit 2 – Rood 3 – Groen 4 – Blauw 5 – Geel 6 – Cyaan 7 – Magenta 8 – Knipperend rood-wit-blauw

152.	1e knop - dubbelklikwaarde
Description (Beschrijving)	Deze parameter definieert de waarde van het Basic Set- of Multilevel Set-frame (afhankelijk van de geselecteerde modus) dat na een dubbelklik naar geassocieerde apparaten wordt verzonden. Deze parameter is niet relevant voor de Scene Controller Mode (Scènecontrollermodus).
Parameter size (Parametergrootte)	2B
Default value (Standaardwaarde)	99
Available values (Beschikbare waarden)	0-99 of 255
153.	2e knop - dubbelklikwaarde
Description (Beschrijving)	Deze parameter definieert de waarde van het Basic Set- of Multilevel Set-frame (afhankelijk van de geselecteerde modus) dat na een dubbelklik naar geassocieerde apparaten wordt verzonden. Deze parameter wordt alleen gebruikt in de Double Button Mode (Dubbele knopmodus).
Parameter size (Parametergrootte)	2B
Default value (Standaardwaarde)	99
Available values (Beschikbare waarden)	0-99 of 255

Z-Wave specificatie

Generic Device Class: GENERIC_TYPE_WALL_CONTROLLER

Specific Device Class: niet in gebruik

Ondersteunde Command Classes (Commandoklassen)

	Command Class	Version	Secure
1.	COMMAND_CLASS_ZWAVEPLUS_INFO [0x5E]	V2
2.	COMMAND_CLASS_ASSOCIATION [0x85]	V2	YES
3.	COMMAND_CLASS_MULTI_CHANNEL_ASSOCI-ATION [0x8E]	V3	YES
4.	COMMAND_CLASS_ASSOCIATION_GRP_INFO [0x59]	V3	YES
5.	COMMAND_CLASS_INDICATOR [0x87]	V3	YES
6.	COMMAND_CLASS_TRANSPORT_SERVICE [0x55]	V2
7.	COMMAND_CLASS_VERSION [0x86]	V3	YES
8.	COMMAND_CLASS_MANUFACTURER_SPECIFIC [0x72]	V2	YES
9.	COMMAND_CLASS_DEVICE_RESET_LOCALLY [0x5A]	V1	YES
10.	COMMAND_CLASS_POWERLEVEL [0x73]	V1	YES
11.	COMMAND_CLASS_SECURITY [0x98]	V1
12.	COMMAND_CLASS_SECURITY_2 [0x9F]	V1
13.	COMMAND_CLASS_SUPERVISION [0x6C]	V1
14.	COMMAND_CLASS_CONFIGURATION [0x70]	V4	YES
15.	COMMAND_CLASS_FIRMWARE_UPDATE_MD [0x7A]	V5	YES
16.	COMMAND_CLASS_CENTRAL_SCENE [0x5B]	V3	YES
17.	COMMAND_CLASS_SENSOR_MULTILEVEL [0x31]	V11	YES
18.	COMMAND_CLASS_APPLICATION_STATUS [0x22]	V1
19.	COMMAND_CLASS_PROTECTION [0x75]	V1	YES
Only in battery mode (Alleen in batterijmodus)
20.	COMMAND_CLASS_WAKE_UP [0x84]	V2	YES
21.	COMMAND_CLASS_BATTERY [0x80]	V1	YES

Wake Up CC (alleen in batterijmodus)

Min. Interval Seconds (Min. Interval Seconden)	0 – off (uit), 3600 [s] = 1 [h]
Max. Interval Seconds (Max. Interval Seconden)	43200 [s] = 12[h]
Default Interval Seconds (Standaard Interval Seconden)	21600 [s] = 6 [h]
Interval Step Seconds (Interval Stap Seconden)	3600
Default NodeID (Standaard NodeID)	255
Additional Sending Frame (Extra Zendframe)	Menu – white position (witte positie)

Indicator CC - available indicators (beschikbare indicatoren)

Button 1 Indicator (Knop 1 Indicator) – 0x43 – only in always on (external supply) mode (alleen in altijd aan (externe voeding) modus)

Button 2 Indicator (Knop 2 Indicator) – 0x44 - only in always on (external supply) mode (alleen in altijd aan (externe voeding) modus)

Indicator ID – 0x50 (Identify (Identificeren))

Indicator CC - available commands (beschikbare commando's)

Command (Commando)	Indicator ID	Property ID (Eigenschap ID)	Value (Waarde)	Other (Overige)
SET	All (Alle)	0x03	0x00 – 0xFF
SET	All (Alle)	0x04	0x00 – 0xFF
SET	All (Alle)	0x05	0x00 – 0xFF
GET	All (Alle)	–	–	Device send Indicator Report (Apparaat stuurt Indicator Rapport)
SUPPORTED GET	All (Alle)	–	–	Device send Supported Report (Apparaat stuurt Ondersteund Rapport)

Indicator CC - properties (eigenschappen)

Property ID (Eigenschap ID)	Description (Beschrijving)	Values and requirements (Waarden en vereisten)
0x03	On/Off Periods (Aan/Uit Perioden)	Starts toggling between ON and OFF Used to set the duration of an On/Off period. (Begint te schakelen tussen AAN en UIT. Wordt gebruikt om de duur van een Aan/Uit periode in te stellen.) Available values: (Beschikbare waarden:) 0x00.. 0xFF (0.. 25.5 seconds (seconden)) If this is specified, the On/Off Cycles MUST also be specified. (Als dit is gespecificeerd, MOETEN de Aan/Uit Cycli ook worden gespecificeerd.)
0x04	On/Off Cycles (Aan/Uit Cycli)	Used to set the number of On/Off periods. (Wordt gebruikt om het aantal Aan/Uit perioden in te stellen.) Available values: (Beschikbare waarden:) 0x00.. 0xFE (0.. 254 times (keer)) 0xFF (indicate until stopped (aangeven tot gestopt)) If this is specified, the On/Off Period MUST also be specified. (Als dit is gespecificeerd, MOET de Aan/Uit Periode ook worden gespecificeerd.)
0x05	On time within an On/Off period (Aan tijd binnen een Aan/Uit periode)	Used to set the length of the On time during an On/Off period. It allows asymetic On/Off periods. (Wordt gebruikt om de lengte van de AAN-tijd tijdens een AAN/UIT-periode in te stellen. Het maakt asymmetrische AAN/UIT-perioden mogelijk.) Available values (Beschikbare waarden) 0x00 (symmetric On/Off period – On time equal to Off time) (symmetrische AAN/UIT-periode - AAN-tijd gelijk aan UIT-tijd) 0x01.. 0xFF (0.1.. 25.5 seconds (seconden)) Example: 300ms ON and 500ms OFF is achieved by setting On/Off period (0x03) = 0x08 and On time within an On/Off Period (0x05) = 0x03 (Voorbeeld: 300ms AAN en 500ms UIT wordt bereikt door Aan/Uit periode (0x03) = 0x08 en AAN-tijd binnen een AAN/UIT-periode (0x05) = 0x03 in te stellen) This value is ignored if On/Off periods is not defined. (Deze waarde wordt genegeerd als Aan/Uit perioden niet is gedefinieerd.) This value is ignored if On/Off periods value is less than this value. (Deze waarde wordt genegeerd als de waarde van Aan/Uit perioden kleiner is dan deze waarde.)

Protection CC (Bescherming CC)
Protection Command Class allows to prevent local control using buttons. (Protection Command Class (Bescherming Commandoklasse) maakt het mogelijk om lokale bediening met knoppen te voorkomen.)

Type	State (Staat)	Description (Beschrijving)	Hint (Hint)
Local (Lokaal)	0	Unprotected - The device is not protected, and may be operated normally via the user interface. (Onbeschermd - Het apparaat is niet beschermd en kan normaal worden bediend via de gebruikersinterface.)	Inputs control radio (Ingangen regelen radio)
Local (Lokaal)	2	Buttons cannot send control frames e.g Basic, Switch Multilevel, other functionality is available (menu) (Knoppen kunnen geen besturingsframes verzenden, bijv. Basic, Switch Multilevel, andere functionaliteit is beschikbaar (menu))	Inputs do not control radio (Ingangen regelen geen radio)

Setting state value 1 will be rejected by the device. (Het instellen van staatwaarde 1 wordt door het apparaat geweigerd.)
Sensor Multilevel CC (Sensor Multilevel CC)

Sensor Type (Sensortype)	Scale (Schaal)	Size (Grootte)	Precision (Precisie)	Description (Beschrijving)
Temperature (Temperatuur)	Celsius (C)	2B	1	Air temperature (Luchttemperatuur)

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download FIBARO Walli FGWCEU-201 - Controller Handleiding

Beschikbare talen
