FIBARO BUTTON FGPB-101 - Z-Wave Plus Controller Handleiding

Beschrijving en functies

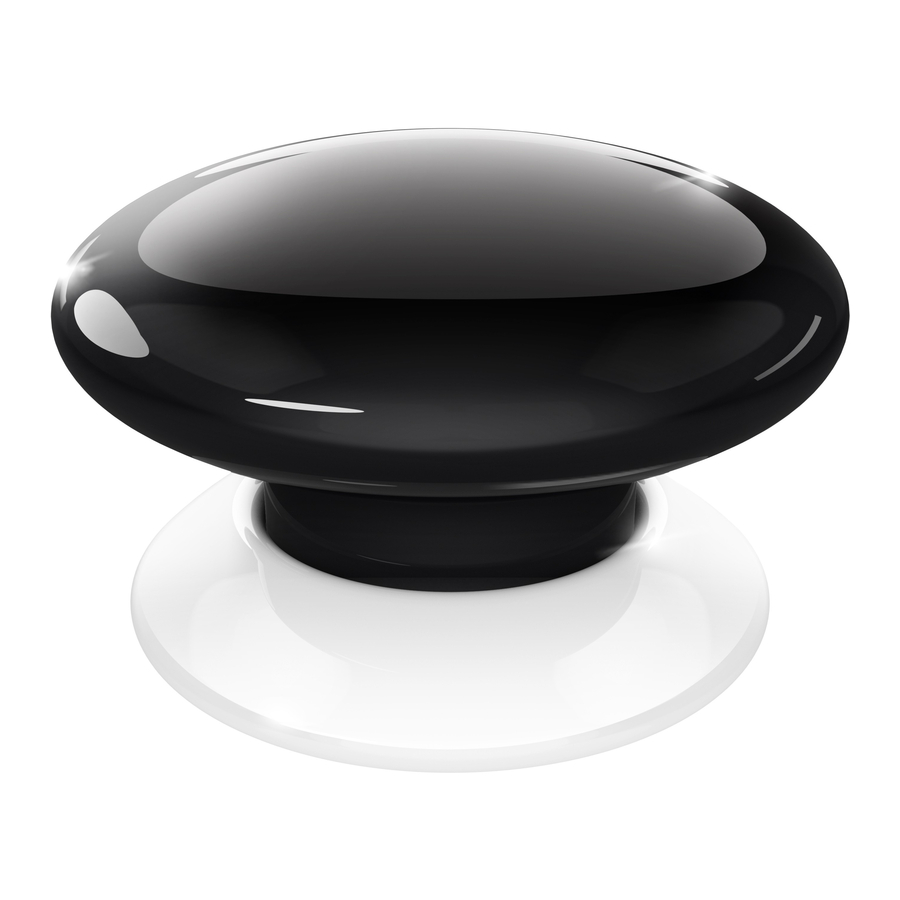

FIBARO Button is een compact, batterijgevoed, Z-Wave Plus compatibel apparaat. Het stelt u in staat om apparaten te bedienen via het Z-Wave netwerk en verschillende scenes uit te voeren die zijn gedefinieerd in het FIBARO systeem.
Verschillende acties kunnen worden geactiveerd met één tot vijf klikken of door de knop ingedrukt te houden. In paniekmodus resulteert elke druk op de knop in het activeren van het FIBARO Alarm.
Met zijn kleine ontwerp en draadloze communicatie kan de FIBARO Button gemakkelijk op elk oppervlak en in elke positie of locatie in huis worden gemonteerd, bijvoorbeeld naast het bed of onder het bureau.

Belangrijkste kenmerken van de FIBARO Button:

• Compatibel met elke Z-Wave of Z-Wave Plus Controller,
• Ondersteunt de Z-Wave netwerk Security Mode met AES-128 encryptie,
• Volledig draadloos met batterijvoeding en Z-Wave communicatie,
• Kan overal in uw huis worden geïnstalleerd,
• Extreem eenvoudige installatie - gewoon toevoegen en op het gewenste oppervlak plaatsen,
• Veel kleurvariaties: zwart, wit, rood, groen, blauw, geel, oranje en bruin.

LET OP: Dit apparaat kan worden gebruikt met alle apparaten die zijn gecertificeerd met het Z-Wave Plus certificaat en zou compatibel moeten zijn met dergelijke apparaten die door andere fabrikanten zijn geproduceerd.

LET OP: De Z-Wave Controller moet de Z-Wave Security Mode ondersteunen om het product volledig te kunnen benutten.

FIBARO Button is een volledig compatibel Z-Wave Plus apparaat.

Basisactivering

1. Druk op de knop en draai deze tegen de klok in om de behuizing te openen.

2. Verwijder de papieren strip onder de batterij.
3. Druk op de knop en draai deze met de klok mee om de behuizing te sluiten.
4. Plaats het apparaat binnen het directe bereik van uw Z-Wave controller.
5. Zet de hoofdcontroller in (security/non-security) add mode (toevoegmodus) (zie de handleiding van de controller).
6. Klik minstens 6 keer op de knop.
7. Wacht tot het apparaat aan het systeem is toegevoegd, het succesvol toevoegen wordt bevestigd door de controller.
8. Installeer het apparaat op de gewenste locatie met behulp van de meegeleverde zelfklevende pad.
9. Klik 4 keer op de knop om hem wakker te maken.

Het apparaat toevoegen/verwijderen

Toevoegen (Inclusie) - Z-Wave apparaat leer-modus, waardoor het apparaat kan worden toegevoegd aan een bestaand Z-Wave netwerk.

Om het apparaat toe te voegen aan het Z-Wave netwerk:

1. Plaats de Button binnen het directe bereik van uw Z-Wave controller.
2. Zet de hoofdcontroller in (Security/non-Security) add mode (toevoegmodus) (zie de handleiding van de controller).
3. Klik minstens zes keer op de Button.
4. Wacht tot het toevoegproces is voltooid.
5. Succesvol toevoegen wordt bevestigd door het bericht van de Z-Wave controller.

Verwijderen (Exclusie) - Z-Wave apparaat leer-modus, waardoor het apparaat kan worden verwijderd uit een bestaand Z-Wave netwerk.

Om het apparaat te verwijderen uit het Z-Wave netwerk:

1. Plaats de Button binnen het directe bereik van uw Z-Wave controller.
2. Zet de hoofdcontroller in remove mode (verwijder-modus) (zie de handleiding van de controller).
3. Klik minstens zes keer op de Button.
4. Wacht tot het verwijderproces is voltooid.
5. Succesvol verwijderen wordt bevestigd door het bericht van de Z-Wave controller.

LET OP: Toevoegen in Security Mode (Beveiligingsmodus) moet tot op 2 meter van de controller worden uitgevoerd.

LET OP: Indien het apparaat niet is toegevoegd, herhaal dan de toevoegprocedure

LET OP: Het verwijderen van de Button uit het Z-Wave netwerk herstelt alle standaard parameters van het apparaat.

Het apparaat bedienen

De Button bedienen:

1 klik: stuur actie naar geassocieerde apparaten (in-/uitschakelen standaard) en/of activeer een scene

2 klikken: stuur actie naar geassocieerde apparaten (schakel standaard naar maximaal niveau) en/of activeer een scene

3 klikken: stuur actie naar geassocieerde apparaten (geen actie standaard) en/of activeer een scene

4 klikken: maak het apparaat wakker en/of activeer een scene

5 klikken: start de resetprocedure (ingedrukt houden gedurende 5 seconden om te bevestigen) en/of activeer een scene

6 of meer klikken: leer-modus (toevoegen/verwijderen)
Ingedrukt houden: stuur actie naar geassocieerde apparaten (start niveau wijzigen omhoog/omlaag) en/of activeer een scene
Loslaten: stuur actie naar geassocieerde apparaten (stop niveau wijzigen) en/of activeer een scene

Het apparaat wakker maken:
De Button moet worden gewekt om informatie over de nieuwe configuratie van de controller te ontvangen, zoals parameters en associaties.
Klik 4 keer op de Button om hem wakker te maken.

Scene ID:
Elke actie met de Button wordt naar de hoofdcontroller gestuurd met Scene ID gelijk aan 1. De controller herkent het type actie met behulp van het attribuut dat eraan is toegewezen.

Resetprocedure van de Button:
Met de resetprocedure kan het apparaat worden teruggezet naar de fabrieksinstellingen, wat betekent dat alle informatie over de Z-Wave controller en de gebruikersconfiguratie wordt verwijderd. Om het apparaat te resetten:

1. Klik precies vijf keer op de Button.
2. Houd de Button minstens 5 seconden ingedrukt.

LET OP: Als meldingen zijn ingeschakeld, resulteert elke druk op de knop in het verzenden van een commando (notification Type=hOME_SECURITY, Event=Intrusion, Unknown Location).

LET OP: Het resetten van het apparaat is niet de aanbevolen manier om het apparaat uit het Z-Wave netwerk te verwijderen. Gebruik de resetprocedure alleen als de primaire controller ontbreekt of niet meer werkt. Een bepaalde verwijdering van het apparaat kan worden bereikt door de verwijderingsprocedure.

Associaties

Associatie (apparaten koppelen) - directe controle van andere apparaten binnen het Z-Wave systeemnetwerk, bijvoorbeeld Dimmer, Relais Schakelaar, Rolluik of scene (kan alleen worden bediend via een Z-Wave controller).

De Button biedt de associatie van vier groepen:

1e associatiegroep – "Lifeline" rapporteert de apparaatstatus en staat het toe om slechts één apparaat toe te wijzen (standaard hoofdcontroller).

2e associatiegroep – "On/Off" is toegewezen aan het klikken op de knop en wordt gebruikt om geassocieerde apparaten in/uit te schakelen.

3e associatiegroep – "Dimmer" is toegewezen aan het vasthouden van de knop en wordt gebruikt om het niveau van geassocieerde apparaten te wijzigen.

4e associatiegroep – "Alarm" is toegewezen aan het klikken en/of vasthouden van de knop (triggers worden gedefinieerd in parameter 30) en wordt gebruikt om alarmframes naar geassocieerde apparaten te sturen.

FIBARO Button in de 2e, 3e en 4e groep staat toe om 5 reguliere of multi-channel apparaten per associatiegroep te bedienen, met uitzondering van "LifeLine" die uitsluitend is gereserveerd voor de controller en dus slechts 1 node kan worden toegewezen.

Het wordt over het algemeen niet aanbevolen om meer dan 10 apparaten te associëren, omdat de responstijd op bedieningsopdrachten afhangt van het aantal geassocieerde apparaten. In extreme gevallen kan de systeemrespons vertraagd zijn.

Om een associatie toe te voegen (met behulp van de home Center controller):

1. Ga naar de apparaatopties door op het pictogram te klikken:
2. Selecteer het tabblad „Geavanceerd".
3. Klik op de knop "Associatie instellen".
4. Geef aan aan welke groep en welke apparaten moeten worden geassocieerd.
5. Sla de wijzigingen op.
6. Maak het apparaat handmatig wakker om de wijzigingen te bevestigen (4 klikken).

LET OP: Associatie zorgt voor een directe overdracht van bedieningsopdrachten tussen apparaten, wordt uitgevoerd zonder deelname van de hoofdcontroller en vereist dat het geassocieerde apparaat zich in het directe bereik bevindt.

LET OP: Het apparaat ondersteunt de generieke Z-Wave command class "Basic", maar negeert alle SET- of GET-opdrachten en reageert niet met een Basic Report.

LET OP: Een toenemend aantal associaties zal het batterijverbruik verhogen, wat resulteert in een kortere levensduur van de batterij.

Geavanceerde parameters

Met de Button kan de werking worden aangepast aan de behoeften van de gebruiker. De instellingen zijn beschikbaar in de FIBARO-interface als eenvoudige opties die kunnen worden gekozen door het juiste vakje aan te vinken.

Om de Button te configureren (met behulp van de hC-controller):

1. Ga naar de apparaatopties door op het pictogram te klikken:
2. Selecteer het tabblad „Advanced" (Geavanceerd).
3. Wijzig de waarden van de gekozen parameters.
4. Sla de wijzigingen op.
5. Activeer het apparaat handmatig om de wijzigingen te bevestigen (4 klikken).

Wake-up interval (Activeringstijd)

Beschikbare instellingen: 0 of 3600-64800 (in seconden, 1u - 18u)
Standaardinstelling: 0

De Button wordt geactiveerd op elk gedefinieerd tijdsinterval en probeert altijd verbinding te maken met de hoofdcontroller. Na een succesvolle communicatiepoging zal het apparaat de configuratieparameters, associaties en instellingen bijwerken en vervolgens in de Z-Wave communicatie stand-by gaan.

Na een mislukte communicatiepoging (bijv. geen Z-Wave bereik) zal het apparaat in de Z-Wave communicatie stand-by gaan en na het volgende tijdsinterval opnieuw proberen verbinding te maken met de hoofdcontroller.

Het instellen van het wake-up interval (activeringstijd) op 0 schakelt het automatisch verzenden van een Wake Up (Activering) melding naar de controller uit. Wake-up (Activering) kan nog steeds handmatig worden uitgevoerd door 4 keer op de Button te klikken.

1. Scenes sent to the controller (Scènes verzonden naar de controller)
   Deze parameter bepaalt welke acties resulteren in het verzenden van scène-ID's en attributen die eraan zijn toegewezen.

NOTE: (LET OP:) Longer wake up time interval means less frequent communication and thus a longer battery life. (Een langer wake-up interval (activeringstijd) betekent minder frequente communicatie en dus een langere batterijlevensduur.)

NOTE: (LET OP:) Values of parameter 1 may be combined, e.g. 1+2=3 means that scenes will be sent after pressing the button once or twice (Waarden van parameter 1 kunnen worden gecombineerd, bijvoorbeeld 1+2=3 betekent dat scènes worden verzonden na één of twee keer drukken op de knop)

3. Associations in Z-Wave network Security Mode (Associaties in Z-Wave netwerk Beveiligingsmodus)
   This parameter defines how commands are sent in specified association groups: as secure or non-secure. Parameter is active only in Z-Wave network Security Mode. It does not apply to 1st „Lifeline" group. (Deze parameter definieert hoe commando's worden verzonden in gespecificeerde associatiegroepen: als beveiligd of niet-beveiligd. Parameter is alleen actief in de Z-Wave netwerk Beveiligingsmodus. Het is niet van toepassing op de 1e „Lifeline"-groep.)

10. Key Pressed 1 time – command sent to 2nd association group (Knop 1 keer ingedrukt - commando verzonden naar 2e associatiegroep)
    This parameter defines commands sent to devices associated in 2nd association group after a single click. (Deze parameter definieert commando's die naar apparaten worden verzonden die zijn geassocieerd in de 2e associatiegroep na een enkele klik.)

11. Key Pressed 1 time – value of SWITCH ON command sent to 2nd association group (Knop 1 keer ingedrukt - waarde van SCHAKEL AAN commando verzonden naar 2e associatiegroep)
    This parameter defines value of SWITCH On command sent to devices in 2nd association group after a single click. (Deze parameter definieert de waarde van het SCHAKEL AAN commando dat na een enkele klik naar apparaten in de 2e associatiegroep wordt verzonden.)

12. Key Pressed 2 times – command sent to 2nd association group (Knop 2 keer ingedrukt - commando verzonden naar 2e associatiegroep)
    This parameter defines commands sent to devices associated in 2nd association group after a double click. (Deze parameter definieert commando's die na een dubbelklik naar apparaten worden verzonden die zijn geassocieerd in de 2e associatiegroep.)

13. Key Pressed 2 times – value of SWITCH ON command sent to 2nd association group (Knop 2 keer ingedrukt - waarde van SCHAKEL AAN commando verzonden naar 2e associatiegroep)
    This parameter defines value of SWITCH On command sent to devices in 2nd association group after a double click. (Deze parameter definieert de waarde van het SCHAKEL AAN commando dat na een dubbelklik naar apparaten in de 2e associatiegroep wordt verzonden.)

NOTE: (LET OP:) Values of parameter 30 may be combined, e.g. 1+2=3 means that alarm frames will be sent after pressing the button once or twice. (Waarden van parameter 30 kunnen worden gecombineerd, bijvoorbeeld 1+2=3 betekent dat alarmframes worden verzonden na één of twee keer drukken op de knop.)

NOTE: (LET OP:) Setting parameters 11, 13, 15, 21, 23 and 25 to appropriate value will result in: 1-99 - forcing level of associated devices 255 - setting associated devices to the last remembered state or turning them on (Het instellen van parameters 11, 13, 15, 21, 23 en 25 op de juiste waarde resulteert in: 1-99 - het forceren van het niveau van geassocieerde apparaten 255 - het instellen van geassocieerde apparaten op de laatst onthouden staat of het inschakelen ervan)

14. Key Pressed 3 times – command sent to 2nd association group (Knop 3 keer ingedrukt - commando verzonden naar 2e associatiegroep)
    This parameter defines commands sent to devices associated in 2nd association group after a triple click. (Deze parameter definieert commando's die na een drievoudige klik naar apparaten worden verzonden die zijn geassocieerd in de 2e associatiegroep.)

15. Key Pressed 3 times – value of SWITCH ON command sent to 2nd association group (Knop 3 keer ingedrukt - waarde van SCHAKEL AAN commando verzonden naar 2e associatiegroep)
    This parameter defines value of SWITCH On command sent to devices in 2nd association group after a triple click. (Deze parameter definieert de waarde van het SCHAKEL AAN commando dat na een drievoudige klik naar apparaten in de 2e associatiegroep wordt verzonden.)

20. Key Pressed 1 time – command sent to 3rd association group (Knop 1 keer ingedrukt - commando verzonden naar 3e associatiegroep)
    This parameter defines commands sent to devices associated in 3rd association group after a single click. (Deze parameter definieert commando's die naar apparaten worden verzonden die zijn geassocieerd in de 3e associatiegroep na een enkele klik.)

21. Key Pressed 1 time – value of SWITCH ON command sent to 3rd association group (Knop 1 keer ingedrukt - waarde van SCHAKEL AAN commando verzonden naar 3e associatiegroep)
    This parameter defines value of SWITCH On command sent to devices in 3rd association group after a single click. (Deze parameter definieert de waarde van het SCHAKEL AAN commando dat na een enkele klik naar apparaten in de 3e associatiegroep wordt verzonden.)

22. Key Pressed 2 times – command sent to 3rd association group (Knop 2 keer ingedrukt - commando verzonden naar 3e associatiegroep)
    This parameter defines commands sent to devices associated in 3rd association group after a double click. (Deze parameter definieert commando's die na een dubbelklik naar apparaten worden verzonden die zijn geassocieerd in de 3e associatiegroep.)

23. Key Pressed 2 times – value of SWITCH ON command sent to 3rd association group (Knop 2 keer ingedrukt - waarde van SCHAKEL AAN commando verzonden naar 3e associatiegroep)
    This parameter defines value of SWITCH On command sent to devices in 3rd association group after a double click. (Deze parameter definieert de waarde van het SCHAKEL AAN commando dat na een dubbelklik naar apparaten in de 3e associatiegroep wordt verzonden.)

24. Key Pressed 3 times – command sent to 3rd association group (Knop 3 keer ingedrukt - commando verzonden naar 3e associatiegroep)
    This parameter defines commands sent to devices associated in 3rd association group after a triple click. (Deze parameter definieert commando's die na een drievoudige klik naar apparaten worden verzonden die zijn geassocieerd in de 3e associatiegroep.)

25. Key Pressed 3 times – value of SWITCH ON command sent to 3rd association group (Knop 3 keer ingedrukt - waarde van SCHAKEL AAN commando verzonden naar 3e associatiegroep)
    This parameter defines value of SWITCH On command sent to devices in 3rd association group after a triple click. (Deze parameter definieert de waarde van het SCHAKEL AAN commando dat na een drievoudige klik naar apparaten in de 3e associatiegroep wordt verzonden.)

29. Key Held Down – command sent to 3rd association group (Knop ingedrukt gehouden - commando verzonden naar 3e associatiegroep)
    This parameter defines commands sent to devices associated in 3rd association group after holding the button down. (Deze parameter definieert commando's die naar apparaten worden verzonden die zijn geassocieerd in de 3e associatiegroep na het ingedrukt houden van de knop.)

30. Alarm frame triggers (Alarmframe triggers)
    Parameter determines which actions result in sending alarm frames to 4th association group. (Parameter bepaalt welke acties resulteren in het verzenden van alarmframes naar de 4e associatiegroep.)

NOTE: (LET OP:) Values of parameter 30 may be combined, e.g. 1+2=3 means that alarm frames will be sent after pressing the button once or twice. (Waarden van parameter 30 kunnen worden gecombineerd, bijvoorbeeld 1+2=3 betekent dat alarmframes worden verzonden na één of twee keer drukken op de knop.)

Specificaties

Het gebruik van andere batterijen dan gespecificeerd kan leiden tot explosie. Gooi op de juiste manier weg, met inachtneming van de milieubeschermingsregels.

OPMERKING: De levensduur van de batterij is afhankelijk van de gebruiksfrequentie, het aantal associaties/scènes, de Z-Wave routing en de netwerkbelasting.

OPMERKING: De radiofrequentie van een individueel apparaat moet hetzelfde zijn als uw Z-Wave controller. Controleer de informatie op de doos of raadpleeg uw dealer als u het niet zeker weet.
