FIBARO FGWPA-111 - Wall Plug Type A Handleiding

Beschrijving en functies

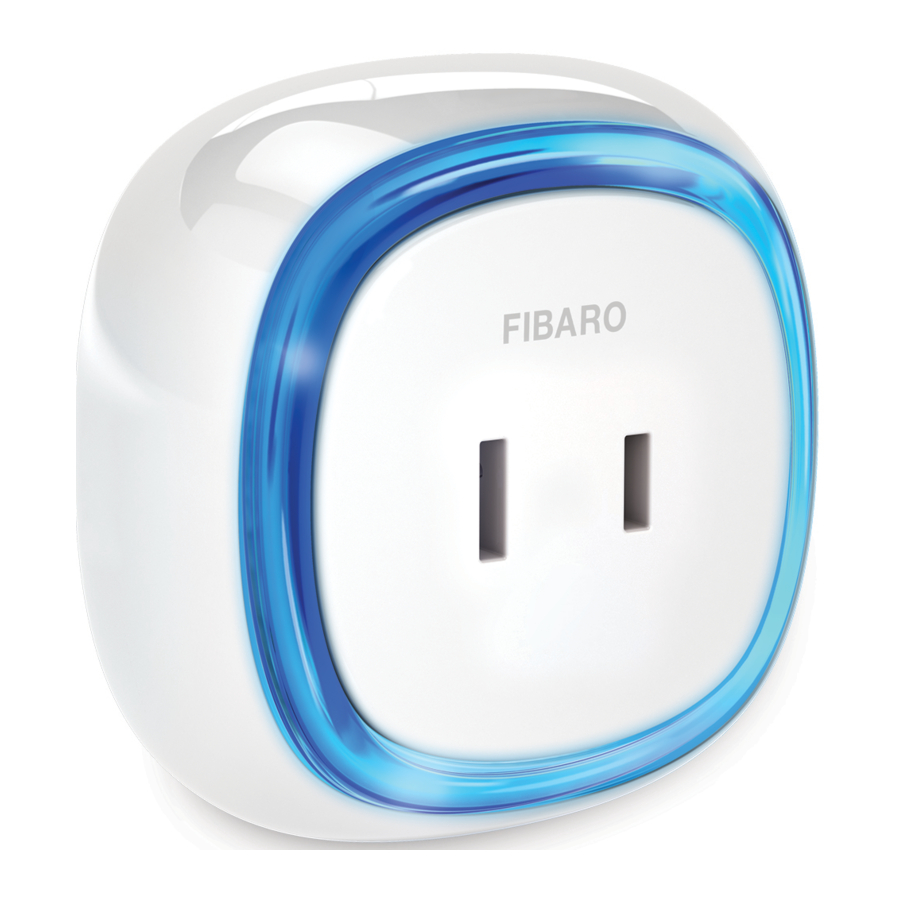

FIBARO Wall Plug is een op afstand bedienbare stekker-in-schakelaar met de mogelijkheid om het stroom- en energieverbruik te meten.
Het gebruikt een LED-frame om de huidige belasting en werkingsmodus te visualiseren met kleurveranderende verlichting.
Onze slimme stekker maakt het mogelijk om elektrische apparaten op een handige en onderhoudsvrije manier te bedienen.

Belangrijkste kenmerken van de FIBARO Wall Plug:

• Compatibel met type A stopcontacten en stekkers.
• Compatibel met elke Z-Wave of Z-Wave Plus Controller.
• Ondersteunt Z-Wave netwerkbeveiligingsmodi: S0 met AES-128 encryptie en S2 met PRnG-gebaseerde encryptie.
• Extreem eenvoudige installatie - steek het apparaat gewoon in het stopcontact.
• Werkt als een Z-Wave signaalversterker.
• Actieve stroom- en energieverbruiksmeting voor aangesloten apparaat.
• De huidige waarde van de belasting en werkingsmodus wordt aangegeven door het meerkleurige LED-frame.

FIBARO Wall Plug is een volledig compatibel Z-Wave Plus apparaat.

OPMERKING
Dit apparaat kan worden gebruikt met alle apparaten die gecertificeerd zijn met het Z-Wave Plus certificaat en zou compatibel moeten zijn met dergelijke apparaten die door andere fabrikanten zijn geproduceerd.

OPMERKING
Z-Wave Controller moet de Z-Wave Beveiligingsmodus ondersteunen om het product volledig te kunnen benutten.

OPMERKING
Wanneer het apparaat van stroom wordt voorzien, zal het de Z-Wave status aangeven met de kleur van het LED-frame:

• Groen - het apparaat is al toegevoegd aan het Z-Wave netwerk.
• Rood - het apparaat is niet toegevoegd aan een Z-Wave netwerk.

Basisactivering

1. Steek het apparaat in een stopcontact in de buurt van de belangrijkste Z-Wave controller.
2. Zet de hoofdcontroller in de (Beveiligings-/niet-Beveiligingsmodus) toevoegmodus (zie de handleiding van de controller).
3. Klik snel drie keer op de knop op de behuizing.

4. Wacht tot het apparaat aan het systeem is toegevoegd.
5. Het succesvol toevoegen wordt bevestigd door de controller.
6. Steek een apparaat dat u wilt bedienen in de Wall Plug.
7. Test het apparaat door het aan en uit te zetten met de knop.

Het apparaat toevoegen

Toevoegen (Inclusie) - Z-Wave apparaat leermodus, waardoor het apparaat aan een bestaand Z-Wave netwerk kan worden toegevoegd.
Om het apparaat aan het Z-Wave netwerk toe te voegen:

1. Steek het apparaat in een stopcontact in de buurt van de belangrijkste Z-Wave controller.
2. Het LED-frame zal rood oplichten, wat aangeeft dat het niet is toegevoegd (reset of verwijder het apparaat anders).
3. Zet de hoofdcontroller in de (Beveiligings-/niet-Beveiligingsmodus) toevoegmodus (zie de handleiding van de controller).
4. Klik snel drie keer op de knop op de behuizing.

5. Als u toevoegt in de S2 geverifieerde modus, typt u de pincode van het apparaat in (onderstreepte deel van de openbare sleutel die beschikbaar is op het apparaat of in de handleiding).
6. Wacht tot het toevoegproces is voltooid.
7. Het succesvol toevoegen wordt bevestigd door het bericht van de Z-Wave controller.

OPMERKING
In geval van problemen met het toevoegen van het apparaat, reset het apparaat en herhaal de toevoegprocedure.

Het apparaat verwijderen

OPMERKING
Het verwijderen van de Wall Plug uit het Z-Wave netwerk herstelt alle standaardparameters van het apparaat.

Verwijderen (Exclusie) - Z-Wave apparaat leermodus, waardoor het apparaat uit een bestaand Z-Wave netwerk kan worden verwijderd.
Om het apparaat uit het Z-Wave netwerk te verwijderen:

1. Steek het apparaat in een stopcontact in de buurt van de belangrijkste Z-Wave controller.
2. Het LED-frame zal groen oplichten, wat aangeeft dat het is toegevoegd (verwijderen is anders niet nodig).
3. Zet de hoofdcontroller in de verwijderingsmodus (zie de handleiding van de controller).
4. Klik snel drie keer op de knop op de behuizing.

5. Wacht tot het verwijderingsproces is voltooid.
6. Het succesvol verwijderen wordt bevestigd door het bericht van de Z-Wave controller.

Het apparaat bedienen

De unit bedienen met de knop

De Wall Plug is uitgerust met een knop, waarmee u het menu kunt gebruiken en bovendien de volgende acties kunt uitvoeren:
1x klikken: het bediende apparaat AAN/UIT zetten, de geselecteerde menuoptie bevestigen (als het menu actief is)
3x klikken: het apparaat toevoegen aan/verwijderen uit een Z-Wave netwerk
Vasthouden: het menu openen/erdoorheen navigeren

Visuele indicaties

De Wall Plug is uitgerust met een LED-frame, dat de werkingsmodi van de sensor en het huidige actieve stroomverbruik signaleert. Daarnaast kan de visuele indicator informeren over het bereik van het Z-Wave netwerk.
Visuele indicator frame signaleringsmodi:
Actief stroomverbruik – standaard, wanneer het apparaat is ingeschakeld (Turned On), zal de kleur variëren afhankelijk van het huidige vermogen.
Z-Wave netwerk inclusie status – eenmaal in een stopcontact gestoken, signaleert het apparaat dit met een knippering (groen - toegevoegd, rood - niet toegevoegd).
Bereik van het Z-Wave netwerk – gesignaleerd met kleur afhankelijk van het type communicatie of het ontbreken ervan (alleen in de bereiktestmodus)
Menupositie – gesignaleerd met kleur die aan de positie is toegewezen.
Doorlopende software-update – gesignaleerd met cyaan knipperen.
Hardwarefoutstatus – fout in de communicatie met de radiochip, apparaat beveiligd, haal het apparaat uit het stopcontact en steek het er weer in.

Met het Menu kunt u Z-Wave netwerkacties uitvoeren. Om het menu te gebruiken:

1. Houd de knop ingedrukt.
2. Wacht tot het apparaat de gewenste positie aangeeft met een kleur:
   • GROEN - energieverbruiksgeheugen wissen
   • VIOLET - bereiktest van het Z-Wave netwerk
   • GEEL - apparaat resetten
3. Laat de knop los.
4. Klik op de knop om de selectie te bevestigen.

Om het risico op elektrische schokken te vermijden, mag u het apparaat niet bedienen met natte of vochtige handen.

OPMERKING
Het menu wordt voorafgegaan door witte flitsen van het LED-frame - laat de knop los als u het LED-frame wilt uitschakelen/inschakelen.

OPMERKING
Het uitschakelen van de LED-frame indicaties heeft ook invloed op de alarmsignalering.

Visuele indicator uitschakelen

Het visuele indicatieframe kan worden uitgeschakeld voor statussignalering (ingeschakeld (Turned On)/uitgeschakeld (Turned OFF), stroomverbruik). Dat betekent dat elke statuswijziging wordt gesignaleerd door een korte witte knippering van het frame. Het uitschakelen ervan verandert niets aan de werking van het apparaat. Om het LED-frame uit te schakelen:

1. Steek de Wall Plug in een stopcontact.
2. Houd de knop ongeveer 3 seconden ingedrukt.
3. Laat de knop los nadat het LED-frame wit begint te pulseren.

Om de visuele indicaties te herstellen, voert u de bovenstaande procedure opnieuw uit.

De unit bedienen met de FIBARO Home Center controller

De Wall Plug wordt na succesvol toevoegen in de Home Center interface weergegeven met twee iconen. Het apparaat maakt het mogelijk om het apparaat in en uit te schakelen en geeft het huidige actieve vermogen en het cumulatieve energieverbruik weer.

Het apparaat terugzetten naar de fabrieksinstellingen

Met de resetprocedure kunt u het apparaat terugzetten naar de fabrieksinstellingen, wat betekent dat alle informatie over de Z-Wave controller en de gebruikersconfiguratie wordt verwijderd.

1. Zorg ervoor dat het apparaat van stroom wordt voorzien.
2. Houd de knop ingedrukt.
3. Wacht tot het LED-frame geel oplicht (3e menupositie).
4. Laat de knop los.
5. Klik eenmaal op de knop om de selectie te bevestigen.
6. Na enkele seconden wordt het apparaat opnieuw opgestart met de fabrieksinstellingen, wat wordt gesignaleerd met de rode framekleur.

OPMERKING
Het resetten van het apparaat is niet de aanbevolen manier om het apparaat uit het Z-Wave netwerk te verwijderen. Gebruik de resetprocedure alleen als de primaire controller ontbreekt of niet werkt. Bepaalde apparaatverwijdering kan worden bereikt door de verwijderingsprocedure die wordt beschreven in "Het apparaat toevoegen".

Stroom- en energieverbruik

De Wall Plug maakt het mogelijk om het actieve vermogen en het energieverbruik te bewaken. Gegevens worden verzonden naar de belangrijkste Z-Wave controller, bijvoorbeeld Home Center.
De meting wordt uitgevoerd door de meest geavanceerde micro-controller technologie, die maximale nauwkeurigheid en precisie garandeert (+/- 1% voor belastingen groter dan 5W).
Vermogen en energie worden gerapporteerd volgens de parameters 11-15.
Voor belastingen onder 5W wordt het vermogen gerapporteerd voor elke verandering van 0,3W.
Elektrisch actief vermogen - vermogen dat de energieontvanger omzet in arbeid of warmte. De eenheid van actief vermogen is Watt [W].
Elektrische energie - energie die door een apparaat wordt verbruikt over een bepaalde periode. Elektriciteitsverbruikers in huishoudens worden door leveranciers gefactureerd op basis van het actieve vermogen dat in een bepaalde tijdseenheid wordt gebruikt. Meestal gemeten in kilowattuur [kWh]. Een kilowattuur is gelijk aan een kilowatt vermogen dat over een periode van een uur wordt verbruikt, 1kWh = 1000Wh.

Verbruiksgeheugen resetten:
Met de Wall Plug kunt u opgeslagen verbruiksgegevens wissen (het in-/uitschakelen (Turning off/on) of het verwijderen uit het stopcontact wist het verbruik niet):

1. Zorg ervoor dat het apparaat van stroom wordt voorzien.
2. Houd de knop ingedrukt.
3. Laat de knop los wanneer het LED-frame groen oplicht (1e menupositie).
4. Druk kort op de knop

Associatie

Associatie (apparaten koppelen) - directe bediening van andere apparaten binnen het Z-Wave-systeemnetwerk, bijv. Dimmer, Relais schakelaar, Rolluik of scène (kan alleen worden bediend via een Z-Wave controller).

De Wall Plug biedt de associatie van drie groepen:
1e Associatiegroep – "Lifeline" rapporteert de apparaatstatus en staat het toewijzen van slechts één apparaat toe (standaard hoofdcontroller).
2e Associatiegroep – "Aan/Uit (Knop)" apparaten in deze groep worden in- of uitgeschakeld wanneer de relaisstatus wordt gewijzigd met behulp van de knop (gebruikt de Basic command class).
3e Associatiegroep – "Aan/Uit (Plug power)" apparaten in deze groep worden in- of uitgeschakeld, afhankelijk van de huidige belasting van het aangesloten apparaat (gebruikt de Basic command class).

De Wall Plug in de 2e en 3e groep maakt het mogelijk om tot 5 reguliere of multikanaal apparaten per associatiegroep te bedienen. De "LifeLine"-groep is uitsluitend gereserveerd voor de controller en daarom kan slechts 1 node worden toegewezen.

Een associatie toevoegen (met behulp van de Home Center controller):

1. Ga naar de apparaatopties door op het pictogram te klikken:
2. Selecteer het tabblad „Geavanceerd".
3. Klik op de knop "Associatie instellen".
4. Geef aan aan welke groep en welke apparaten moeten worden geassocieerd.
5. Sla de wijzigingen op.
6. Wacht tot het configuratieproces is voltooid.

OPMERKING
Associatie zorgt voor een directe overdracht van bedieningsopdrachten tussen apparaten, en wordt uitgevoerd zonder deelname van de hoofdcontroller.

OPMERKING
2e associatiegroep opdrachten worden alleen verzonden in geval van handmatige bediening via de knop. Opdrachten van de 3e associatiegroep worden automatisch verzonden, afhankelijk van de parameters 21 tot 27.

OPMERKING
Meter Report [0x02] in de Lifeline Group rapporteert standaard energie.

Z-Wave bereik test

De Wall Plug heeft een ingebouwde Z-Wave netwerk hoofdcontroller bereiktester.

Volg de onderstaande instructies om het bereik van de hoofdcontroller te testen:

1. Houd de knop ingedrukt.
2. Wacht tot het LED-frame violet oplicht (2e menu positie).
3. Laat de knop los.
4. Klik eenmaal op de knop om de selectie te bevestigen.
5. de visuele indicator geeft het bereik van het Z-Wave netwerk aan (bereik signaleringsmodi hieronder beschreven).
6. Om de Z-Wave bereik test te verlaten, drukt u kort op de knop.

Z-Wave bereik tester signaleringsmodi:
Visuele indicator pulseert groen - de Wall Plug probeert een directe communicatie met de hoofdcontroller tot stand te brengen. Als een directe communicatie poging mislukt, zal het apparaat proberen een gerouteerde communicatie tot stand te brengen, via andere modules, wat zal worden gesignaleerd door een visuele indicator die geel pulseert.
Visuele indicator gloeit groen - de Wall Plug communiceert rechtstreeks met de hoofdcontroller.
Visuele indicator pulseert geel - de Wall Plug probeert een gerouteerde communicatie met de hoofdcontroller tot stand te brengen via andere modules (repeaters).
Visuele indicator gloeit geel - de Wall Plug communiceert met de hoofdcontroller via de andere modules. Na 2 seconden zal het apparaat opnieuw proberen een directe communicatie met de hoofdcontroller tot stand te brengen, wat zal worden gesignaleerd met een visuele indicator die groen pulseert.
Visuele indicator pulseert violet - de Wall Plug communiceert op de maximale afstand van het Z-Wave netwerk. Als de verbinding succesvol blijkt te zijn, wordt dit bevestigd met een gele gloed. Het wordt niet aanbevolen om het apparaat op de bereiklimiet te gebruiken.
Visuele indicator gloeit rood - de Wall Plug kan geen verbinding maken met de hoofdcontroller, direct of via een ander Z-Wave netwerkapparaat (repeater).

Om de Z-Wave bereik test mogelijk te maken, moet het apparaat aan de Z-Wave controller worden toegevoegd. Het testen kan het netwerk belasten, dus het wordt aanbevolen om de test alleen in speciale gevallen uit te voeren.

OPMERKING
De communicatiemodus van de Wall Plug kan schakelen tussen direct en een modus met routing, vooral als het apparaat zich op de limiet van het directe bereik bevindt.

Z-Wave specificatie

Generic Device Class: GEnERIC_TyPE_SWITCh_BInARy
Specific Device Class: SPECIFIC_TyPE_POWER_SWITCh_BInARy
Description: vertegenwoordigt de belangrijkste A-type aansluiting, maakt het mogelijk om het aangesloten apparaat in/uit te schakelen en het actieve vermogen en energieverbruik te meten.

Ondersteunde Command Classes:

Notification Command Class

Het apparaat gebruikt de notification Command Class om verschillende gebeurtenissen aan de controller te rapporteren ("Lifeline" groep).

Protection CC

De Protection Command Class maakt het mogelijk om lokale of externe bediening van het apparaat te voorkomen.

Meter Command Class

Geavanceerde parameters

De Wall Plug maakt het mogelijk om de werking aan te passen aan de behoeften van de gebruiker. De instellingen zijn beschikbaar in de FIBARO-interface als eenvoudige opties die kunnen worden gekozen door het juiste vakje aan te vinken.
Om de Wall Plug te configureren (met behulp van de FIBARO Home Center controller):

1. Ga naar de apparaatopties door op het pictogram te klikken:
2. Selecteer het tabblad „Geavanceerd".
3. Wijzig de waarden van de gekozen parameters.
4. Sla de wijzigingen op.

LET OP
Het invoeren van een ongeldige waarde van een parameter zal resulteren in het niet instellen van de waarde en een reactie met Application Rejected of Supervision CC frame en (afhankelijk van de controller).

ALGEMENE INSTELLINGEN

2. Apparaatstatus onthouden voor stroomuitval
   Deze parameter bepaalt hoe de Wall Plug reageert in het geval van een stroomstoring (bijv. stroomuitval of uit het stopcontact halen).
   Nadat de stroomtoevoer is hersteld, kan de Wall Plug worden teruggezet in de vorige staat of uitgeschakeld blijven.

3. Overbelastingsbeveiliging
   Met deze functie kan het aangesloten apparaat worden uitgeschakeld in geval van overschrijding van het gedefinieerde vermogen.
   Het aangesloten apparaat kan weer worden ingeschakeld via een knop of door een besturingsframe te verzenden. Standaard is deze functie inactief.

VERMOGENS- EN ENERGIEMETING

De standaardwaarden van de parameters zijn geschikt voor de meeste soorten apparaten. Ze zijn geselecteerd om in realtime de momentane vermogenswaarden weer te geven, zonder het Z-Wave-netwerk te overbelasten. In specifieke gevallen kan het nodig zijn om de standaardinstellingen aan te passen om het gebruik van het Z-Wave-netwerk te optimaliseren. In extreme gevallen wordt aanbevolen om de rapportage volledig uit te schakelen en power polling of periodieke rapporten in de Z-Wave controller te configureren. De Wall Plug rapporteert de vermogensbelasting met een bepaalde frequentie. De onderstaande configuratieparameters maken het mogelijk om te specificeren hoe vaak de vermogensbelasting wordt gerapporteerd.

LET OP
Het invoeren van een ongeldige waarde van een parameter zal resulteren in het niet instellen van de waarde en een reactie met Application Rejected of Supervision CC frame en (afhankelijk van de controller).

11. Vermogensrapportage
    Deze parameter bepaalt de minimale percentage verandering in actief stroomverbruik (in verhouding tot de eerder gerapporteerde) die zal resulteren in het verzenden van een nieuw vermogensrapport.

LET OP
Parameter 11 is niet relevant voor belastingen onder 5W.

12. Drempelwaarde energierapportage
    Deze parameter bepaalt de minimale verandering in energieverbruik (in verhouding tot de eerder gerapporteerde) die zal resulteren in het verzenden van een nieuw rapport.

LET OP
In extreme gevallen kunnen rapporten elke seconde worden verzonden als er snelle en significante veranderingen in het vermogen optreden. Frequente rapportage kan het Z-Wave-netwerk overbelasten, dus de instellingen van deze parameter moeten alleen significante veranderingen in het vermogen weergeven.

13. Periodieke vermogensrapportage
    Deze parameter definieert de tijdsperiode tussen onafhankelijke rapporten die worden verzonden wanneer er geen veranderingen in het vermogen zijn geregistreerd of als veranderingen onbeduidend zijn. Standaard worden rapporten elk uur verzonden.

14. Periodieke energierapportage
    Deze parameter definieert de tijdsperiode tussen onafhankelijke rapporten die worden verzonden wanneer er geen veranderingen in het vermogen zijn geregistreerd of als veranderingen onbeduidend zijn. Standaard worden rapporten elk uur verzonden.

15. Het meten van het energieverbruik van de Wall Plug zelf
    Deze parameter bepaalt of de vermogensmeting de hoeveelheid energie moet omvatten die door de Wall Plug zelf wordt verbruikt. De resultaten worden toegevoegd aan de waarde van het energieverbruik van het aangesloten apparaat.

ON/OFF ASSOCIATIEGROEPEN

OPMERKING
Het instellen van parameters 24, 25, 26, 27 op de juiste waarde zal resulteren in:
0 - het uitschakelen van geassocieerde apparaten
1-99 - het forceren van het niveau van geassocieerde apparaten
255 - het instellen van geassocieerde apparaten op de laatst onthouden status of het inschakelen ervan

21. UP value - „On/Off (Power)" associatiegroep (3)
    Bovenste vermogensdrempel, gebruikt in parameter 23. De UP-waarde mag niet lager zijn dan een waarde die is gespecificeerd in parameter 22.

22. DOWN value - „On/Off (Power)" associatiegroep (3)
    Onderste vermogensdrempel, gebruikt in parameter 23. De DOWN-waarde mag niet hoger zijn dan een waarde die is gespecificeerd in parameter 21.

23. Controlling „On/Off (Power)" associatiegroep (3)
    Deze parameter definieert de manier waarop apparaten van de 3e associatiegroep worden bediend. Afhankelijk van het daadwerkelijk gemeten vermogen (volgens de instellingen van parameters 21 en 22).

24. SWITCH ON value - „On/Off (Button)" associatiegroep (2)
    De waarde van het BASIC SET-commandoframe dat wordt verzonden naar de apparaten die zijn geassocieerd in de 2e groep „On/Off (Button)" bij het inschakelen van het apparaat met behulp van de knop.

25. SWITCH OFF value - „On/Off (Button)" associatiegroep (2)
    De waarde van het BASIC SET-commandoframe dat wordt verzonden naar de apparaten die zijn geassocieerd in de 2e groep „On/Off (Button)" bij het uitschakelen van het apparaat met behulp van de knop.

26. THRESHOLD UP value - „On/Off (Power)" associatiegroep (3)
    De waarde van het BASIC SET-commandoframe dat wordt verzonden naar de apparaten die zijn geassocieerd in de 3e groep „On/Off (Power)" als het vermogen de waarde van parameter 21 overschrijdt.

27. THRESHOLD DOWN value - „On/Off (Power)" associatiegroep (3)
    De waarde van het BASIC SET-commandoframe dat wordt verzonden naar de apparaten die zijn geassocieerd in de 3e groep „On/Off (Power)" als het vermogen onder de waarde van parameter 22 daalt.

ALARMEN

30. Active alarms (Actieve alarmen)
    Definieer Z-Wave netwerkalarmen waarop de Wall Plug zal reageren.

31. Response to alarm frames (Reactie op alarmframes)
    Deze parameter definieert hoe de Wall Plug zal reageren op alarmen (statuswijziging van het apparaat).
    In het geval van de waarden 1 of 2 werkt de Wall Plug normaal en signaleert het LED-frame een alarm gedurende de tijd die is gedefinieerd in parameter 32 of totdat het alarm is geannuleerd.
    In het geval van de waarden 5 tot 50 rapporteert de Wall Plug geen statuswijziging, vermogenswijzigingen, negeert BASIC SET-commandoframes. Na de tijd die is gedefinieerd in parameter 32 of na de annulering van het alarm, wordt het aangesloten apparaat teruggezet naar de vorige status.

OPMERKING
Het alarm kan worden geannuleerd door de knop ingedrukt te houden.

32. Alarm state duration (Duur alarmstatus)
    Deze parameter specificeert de duur van de alarmstatus. Als een apparaat dat een alarmframe via het Z-Wave-netwerk verzendt ook de alarmduur instelt, worden deze instellingen genegeerd.

KLEURINSTELLINGEN

40. Vermogensbelasting voor violette kleur
    Deze parameter bepaalt de maximale waarde van het actieve vermogen, die, wanneer deze wordt overschreden, ervoor zorgt dat het LED-frame violet knippert. Functie is alleen actief wanneer parameter 41 is ingesteld op 1 of 2.

41. LED-frame kleur wanneer het aangestuurde apparaat aan staat
    Wanneer ingesteld op 1 of 2, zal de LED-frame kleur veranderen afhankelijk van het actieve vermogen en parameter 40. Andere kleuren zijn permanent ingesteld en zijn niet afhankelijk van het stroomverbruik.

42. LED-frame kleur wanneer het aangestuurde apparaat uit staat
    Deze parameter definieert de verlichtingskleur na het uitschakelen.

43. LED-frame kleur bij de Z-Wave netwerk alarmdetectie
    Deze parameter definieert de verlichtingskleur in geval van een Z-Wave alarm.

Specificaties

OPMERKING
Radiofrequentie van individueel apparaat moet hetzelfde zijn als uw Z-Wave controller. Controleer de informatie op de doos of raadpleeg uw dealer als u het niet zeker weet.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download FIBARO FGWPA-111 - Wall Plug Type A Handleiding

Beschikbare talen
