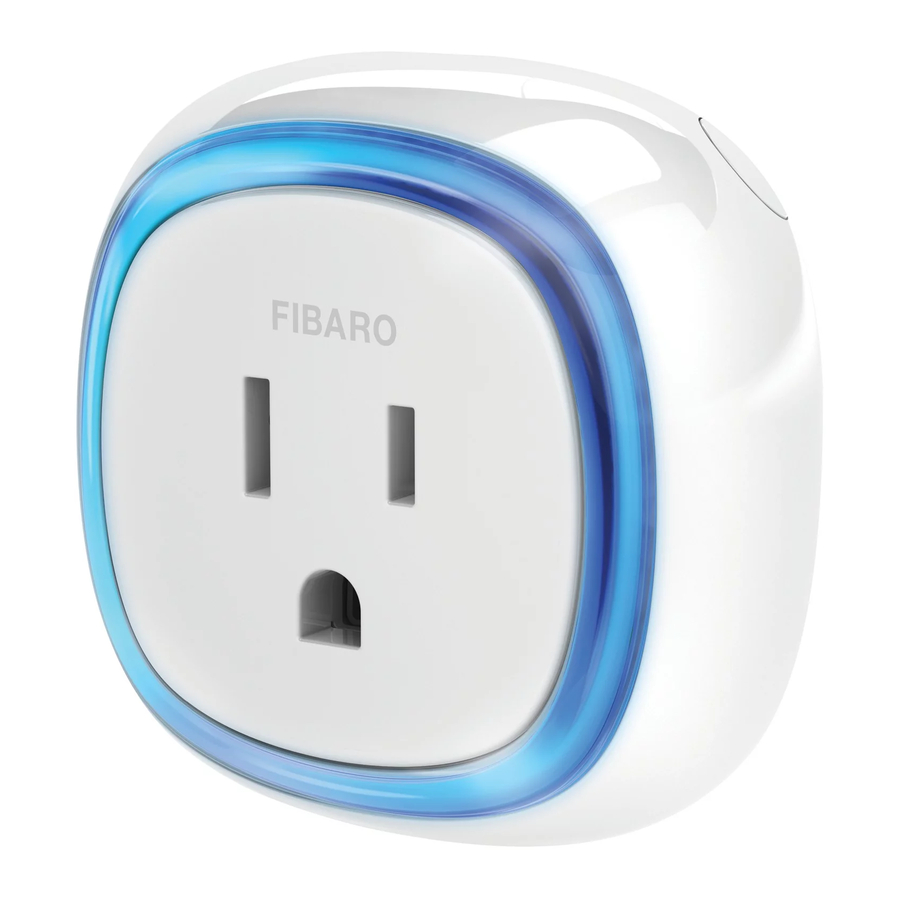

FIBARO FGWPB-121 - Wall Plug Type B met USB-oplader Handleiding

Beschrijving en functies

FIBARO Wall Plug is een op afstand bedienbare stekker-schakelaar met de mogelijkheid om het stroom- en energieverbruik te meten.

Het gebruikt een LED-frame om de huidige belasting en bedrijfsmodus te visualiseren met kleurveranderende verlichting.

Onze slimme stekker maakt het mogelijk om elektrische apparaten op een handige en onderhoudsvrije manier te bedienen.

Het is ook uitgerust met een USB-oplaadpoort met energiemeting.

Belangrijkste kenmerken van FIBARO Wall Plug

• Compatibel met type B stopcontacten en stekkers.
• Compatibel met elke Z-Wave of Z-Wave+ controller.
• Ondersteunt Z-Wave netwerkbeveiligingsmodi: S0 met AES-128 encryptie en S2 met PRnG-gebaseerde encryptie.
• Zeer eenvoudige installatie - steek het apparaat eenvoudigweg in het stopcontact.
• Uitgerust met uSB-oplaadpoort.
• Werkt als een Z-Wave signaalversterker.
• Actief vermogen en energieverbruik meten voor aangesloten apparaat en de uSB-poort.
• De huidige waarde van de belasting en de bedrijfsmodus worden aangegeven door het meerkleurige LED-frame.

FIBARO Wall Plug is een volledig compatibel Z-Wave PLUS apparaat.

LET OP
Dit apparaat kan worden gebruikt met alle apparaten die zijn gecertificeerd met het Z-Wave Plus-certificaat en zou compatibel moeten zijn met dergelijke apparaten die door andere fabrikanten worden geproduceerd.

LET OP
Z-Wave Controller moet de Z-Wave Security Mode ondersteunen om het product volledig te kunnen benutten.

Basisactivatie

1. Steek het apparaat in een stopcontact in de buurt van de hoofd-Z-Wave controller.
2. Zet de hoofdcontroller in de (Security/non-Security Mode) toevoegmodus (zie de handleiding van de controller).
3. Klik snel drie keer op de knop op de behuizing.

4. Wacht tot het apparaat is toegevoegd aan het systeem.
5. Succesvol toevoegen wordt bevestigd door de controller.
6. Steek een apparaat dat u wilt bedienen in de Wall Plug.
7. Test het apparaat door het aan en uit te zetten met de knop.

LET OP
Wanneer het apparaat van stroom wordt voorzien, geeft het de Z-Wave-status aan met de kleur van het LED-frame:

• Groen - het apparaat is al toegevoegd aan het Z-Wave-netwerk.
• Rood - het apparaat is niet toegevoegd aan een Z-Wave-netwerk.

Het apparaat toevoegen

Toevoegen (Inclusie) - Z-Wave apparaat leer-modus, waardoor het apparaat kan worden toegevoegd aan een bestaand Z-Wave-netwerk.

Om het apparaat toe te voegen aan het Z-Wave-netwerk:

1. Steek het apparaat in een stopcontact in de buurt van de hoofd-Z-Wave controller.
2. Het LED-frame zal rood oplichten en aangeven dat het niet is toegevoegd (reset of verwijder het apparaat anders).
3. Zet de hoofdcontroller in de (Security/non-Security Mode) toevoegmodus (zie de handleiding van de controller).
4. Klik snel drie keer op de knop op de behuizing.

5. Als u toevoegt in de S2-geverifieerde modus, typt u de pincode van het apparaat in (onderstreepte deel van de openbare sleutel die beschikbaar is op het apparaat of in de handleiding).
6. Wacht tot het toevoegproces is voltooid.
7. Succesvol toevoegen wordt bevestigd door het bericht van de Z-Wave controller.

LET OP
In geval van problemen met het toevoegen van het apparaat, reset het apparaat en herhaal de toevoegprocedure.

Het apparaat verwijderen

Verwijderen (Exclusie) - Z-Wave apparaat leer-modus, waardoor het apparaat kan worden verwijderd uit een bestaand Z-Wave-netwerk.

Om het apparaat uit het Z-Wave-netwerk te verwijderen:

1. Steek het apparaat in een stopcontact in de buurt van de hoofd-Z-Wave controller.
2. Het LED-frame zal groen oplichten en aangeven dat het is toegevoegd (verwijderen is anders niet nodig).
3. Zet de hoofdcontroller in de verwijder-modus (zie de handleiding van de controller).
4. Klik snel drie keer op de knop op de behuizing.

5. Wacht tot het verwijderproces is voltooid.
6. Succesvol verwijderen wordt bevestigd door het bericht van de Z-Wave controller.

LET OP
Het verwijderen van de Wall Plug uit het Z-Wave-netwerk herstelt alle standaardparameters van het apparaat.

Het apparaat bedienen

De Wall Plug bedienen met de knop

Wall Plug is uitgerust met een knop, waarmee u het menu kunt gebruiken en bovendien de volgende acties kunt uitvoeren:

1x klikken: het bediende apparaat AAN/UIT zetten, de geselecteerde menuoptie bevestigen (als het menu actief is)

3x klikken: het apparaat toevoegen aan/verwijderen uit een Z-Wave-netwerk

Vasthouden: het menu openen/door het menu navigeren

Om het risico op elektrische schokken te vermijden, mag u het apparaat niet bedienen met natte of vochtige handen.

Visuele indicaties

De Wall Plug is uitgerust met een LED-frame, dat de bedrijfsmodi van de sensor en het huidige actieve stroomverbruik signaleert. Daarnaast kan de visuele indicator informeren over het bereik van het Z-Wave-netwerk.

Visuele indicator frame signaleringsmodi:

Actief stroomverbruik – standaard, wanneer het apparaat is ingeschakeld (On), zal de kleur variëren afhankelijk van het huidige vermogen.

Z-Wave netwerk inclusie status – eenmaal aangesloten op een stopcontact signaleert het apparaat dit met een knippering (groen - toegevoegd, rood - niet toegevoegd).

Bereik van het Z-Wave-netwerk – gesignaleerd met kleur, afhankelijk van het type communicatie of het ontbreken ervan (alleen in de bereiktestmodus)

Menu positie – gesignaleerd met kleur die is toegewezen aan de positie.

Lopende software update – gesignaleerd met cyaan knipperen.

Hardware foutstatus – fout in de communicatie met de radiochip, apparaat beveiligd, haal het apparaat uit het stopcontact en steek het er weer in.

Met het Menu kunt u Z-Wave-netwerkacties uitvoeren. Om het menu te gebruiken:

1. Houd de knop ingedrukt.
2. Wacht tot het apparaat de gewenste positie aangeeft met een kleur:
   • GROEN - wis het geheugen van het energieverbruik
   • VIOLET - Bereiktest van het Z-Wave-netwerk
   • GEEL - apparaat resetten
3. Laat de knop los.
4. Klik op de knop om de selectie te bevestigen.

LET OP
Het menu wordt voorafgegaan door witte flitsen van het LED-frame - laat de knop los als u het LED-frame wilt uitschakelen/inschakelen.

Visuele indicator uitschakelen

Het visuele indicatieframe kan worden uitgeschakeld voor statussignalering (ingeschakeld (On)/UIT, stroomverbruik). Dat betekent dat elke statuswijziging wordt gesignaleerd door een korte witte knippering van het frame. Het uitschakelen ervan verandert niets aan de werking van het apparaat. Om het LED-frame uit te schakelen:

1. Steek de Wall Plug in een stopcontact.
2. Houd de knop ongeveer 3 seconden ingedrukt.
3. Laat de knop los nadat het LED-frame wit begint te pulseren.

Om visuele indicaties te herstellen, voert u de bovenstaande procedure opnieuw uit.

LET OP
Het uitschakelen van de LED-frame indicaties heeft ook invloed op de alarmsignalering.

De Wall Plug bedienen met de FIBARO Home Center controller

De Wall Plug wordt na succesvol toevoegen in de Home Center interface weergegeven met twee pictogrammen. Met het apparaat kunt u het apparaat in- en uitschakelen en het huidige actieve vermogen en het cumulatieve energieverbruik weergeven. Het USB-poortpictogram geeft het huidige actieve vermogen en het cumulatieve energieverbruik weer.

Het apparaat terugzetten naar de fabrieksinstellingen

Met de resetprocedure kunt u het apparaat terugzetten naar de fabrieksinstellingen, wat betekent dat alle informatie over de Z-Wave controller en de gebruikersconfiguratie wordt verwijderd.

1. Zorg ervoor dat het apparaat van stroom wordt voorzien.
2. Houd de knop ingedrukt.
3. Wacht tot het LED-frame geel oplicht (3e menupositie).
4. Laat de knop los.
5. Klik eenmaal op de knop om de selectie te bevestigen.
6. Na enkele seconden wordt het apparaat opnieuw opgestart met de fabrieksinstellingen, wat wordt gesignaleerd met de rode framekleur.

LET OP
Het resetten van het apparaat is niet de aanbevolen manier om het apparaat uit het Z-Wave-netwerk te verwijderen. Gebruik de resetprocedure alleen als de primaire controller ontbreekt of onbruikbaar is. Bepaalde apparaatverwijdering kan worden bereikt door de verwijderingsprocedure die wordt beschreven in "Het apparaat toevoegen".

Stroom- en energieverbruik

De Wall Plug maakt het mogelijk om het actieve vermogen en het energieverbruik te volgen. De gegevens worden naar de hoofd-Z-Wave controller gestuurd, bijvoorbeeld Home Center.

De meting wordt uitgevoerd door de meest geavanceerde micro-controller technologie, die maximale nauwkeurigheid en precisie garandeert (+/- 1% voor belastingen groter dan 5W).

Vermogen en energie worden gerapporteerd volgens de parameters 11-15.

Voor belastingen onder 5W wordt het vermogen gerapporteerd voor elke verandering van 0,2W.

Voor de USB-poort wordt het vermogen niet gerapporteerd voor belastingen onder 0,4W.

Elektrisch actief vermogen - vermogen dat de energie-ontvanger omzet in arbeid of warmte. De eenheid van actief vermogen is Watt [W].

Elektrische energie - energie die door een apparaat wordt verbruikt gedurende een bepaalde periode. Afnemers van elektriciteit in huishoudens worden door leveranciers gefactureerd op basis van het actieve vermogen dat in een bepaalde tijdseenheid wordt gebruikt. Meestal gemeten in kilowattuur [kWh]. Een kilowattuur is gelijk aan één kilowatt vermogen dat wordt verbruikt over een periode van één uur, 1kWh = 1000Wh.

Het verbruiksgeheugen resetten

Met Wall Plug kunt u opgeslagen verbruiksgegevens wissen (het uit-/aanzetten of uit het stopcontact halen, wist het verbruik niet):

1. Zorg ervoor dat het apparaat van stroom wordt voorzien.
2. Houd de knop ingedrukt.
3. Laat de knop los wanneer het LED-frame groen oplicht (1e menupositie).
4. Druk kort op de knop.

Associatie

Associatie (apparaten koppelen) - directe controle van andere apparaten binnen het Z-Wave-systeemnetwerk, bijvoorbeeld Dimmer, Relais Schakelaar, Rolluik of scène (kan alleen via een Z-Wave controller worden bediend).

LET OP
Associatie zorgt voor directe overdracht van besturingsopdrachten tussen apparaten, en wordt uitgevoerd zonder tussenkomst van de hoofdcontroller.

De Wall Plug biedt de associatie van drie groepen

1e Associatiegroep – "Lifeline" (Levenslijn) (voor root, endpoint 1 en 2) rapporteert de apparaatstatus en staat het toewijzen van slechts één apparaat toe (standaard de hoofdcontroller).

2e Associatiegroep – "On/Off (Button)" (Aan/Uit (Knop)) (voor root en endpoint 1) apparaten in deze groep worden in- of uitgeschakeld wanneer de relaisstatus wordt gewijzigd met behulp van de knop (gebruikt de Basic command class).

3e Associatiegroep – "On/Off (Plug power)" (Aan/Uit (Stekkervermogen)) (voor root en endpoint 1) apparaten in deze groep worden in- of uitgeschakeld afhankelijk van de huidige belasting van het aangesloten apparaat (gebruikt de Basic command class).

De Wall Plug in de 2e en 3e groep maakt het mogelijk om maximaal 5 reguliere of meerkanaals apparaten per associatiegroep te bedienen. De "LifeLine" (Levenslijn) groep is uitsluitend gereserveerd voor de controller en daarom kan slechts 1 node worden toegewezen.

LET OP
Commando's van de 2e associatiegroep worden alleen verzonden in geval van handmatige bediening via de knop.
Commando's van de 3e associatiegroep worden automatisch verzonden, afhankelijk van de parameters 21 tot en met 27.

LET OP
Meter Report [0x02] in de Lifeline Group rapporteert standaard energie.

Een associatie toevoegen (met behulp van de Home Center controller)

1. Ga naar de apparaatopties door op het pictogram te klikken:
2. Selecteer het tabblad „Advanced" (Geavanceerd).
3. Klik op de knop "Setting Association" (Associatie instellen).
4. Geef aan aan welke groep en welke apparaten moeten worden geassocieerd.
5. Sla de wijzigingen op.
6. Wacht tot het configuratieproces is voltooid.

Z-Wave bereiktest

De Wall Plug heeft een ingebouwde Z-Wave netwerk hoofdcontroller bereiktester.

Volg de onderstaande instructies om het bereik van de hoofdcontroller te testen:

1. Houd de knop ingedrukt.
2. Wacht tot het LED-frame violet oplicht (2e menupositie).
3. Laat de knop los.
4. Klik eenmaal op de knop om de selectie te bevestigen.
5. De visuele indicator geeft het bereik van het Z-Wave-netwerk aan (bereiksignaleringsmodi worden hieronder beschreven).
6. Om de Z-Wave bereiktest te verlaten, drukt u kort op de knop.

Om de Z-Wave bereiktest mogelijk te maken, moet het apparaat aan de Z-Wave controller worden toegevoegd. Het testen kan het netwerk belasten, dus het wordt aanbevolen om de test alleen in speciale gevallen uit te voeren.

Z-Wave bereiktester signaleringsmodi

Visuele indicator pulseert groen - de Wall Plug probeert een directe communicatie met de hoofdcontroller tot stand te brengen. Als een directe communicatiepoging mislukt, zal het apparaat proberen een gerouteerde communicatie tot stand te brengen, via andere modules, wat wordt gesignaleerd door een visuele indicator die geel pulseert.

Visuele indicator gloeit groen - de Wall Plug communiceert rechtstreeks met de hoofdcontroller.

Visuele indicator pulseert geel - de Wall Plug probeert een gerouteerde communicatie met de hoofdcontroller tot stand te brengen via andere modules (repeaters).

Visuele indicator gloeit geel - de Wall Plug communiceert met de hoofdcontroller via de andere modules. Na 2 seconden zal het apparaat opnieuw proberen een directe communicatie met de hoofdcontroller tot stand te brengen, wat wordt gesignaleerd met een visuele indicator die groen pulseert.

Visuele indicator pulseert violet - de Wall Plug communiceert op de maximale afstand van het Z-Wave netwerk. Als de verbinding succesvol blijkt te zijn, wordt dit bevestigd met een gele gloed. Het wordt niet aanbevolen om het apparaat op de bereiklimiet te gebruiken.

Visuele indicator gloeit rood - de Wall Plug kan geen verbinding maken met de hoofdcontroller, direct of via een ander Z-Wave netwerkapparaat (repeater).

OPMERKING
De communicatiemodus van de Wall Plug kan schakelen tussen direct en een modus die routing gebruikt, vooral als het apparaat zich op de limiet van het directe bereik bevindt.

Z-Wave specificatie

Endpoint 1

Generic Device Class: GENERIC_TYPE_SWITCH_BINARY

Specific Device Class: SPECIFIC_TYPE_POWER_SWITCH_BINARY

Description: vertegenwoordigt het hoofd B-type stopcontact, maakt het mogelijk om aangesloten apparaten in/uit te schakelen en het actieve vermogen en energieverbruik te meten.

Endpoint 2

Generic Device Class: GENERIC_TYPE_METER

Specific Device Class: SPECIFIC_TYPE_SIMPLE_METER

Description: vertegenwoordigt de USB-poort, maakt het mogelijk om het actieve vermogen en energieverbruik te meten.

Ondersteunde Command Classes

Multichannel Command Class

Notification Command Class

The device uses notification Command Class to report different events to the controller ("Lifeline" group).

Protection CC

Protection Command Class allows to prevent local or remote control of the device.

Meter Command Class

Same for Root, Endpoint 1 and Endpoint 2.

Geavanceerde parameters

De Wall Plug maakt het mogelijk om de werking aan te passen aan de behoeften van de gebruiker. De instellingen zijn beschikbaar in de FIBARO-interface als eenvoudige opties die kunnen worden gekozen door het juiste vakje aan te vinken.

Om de Wall Plug te configureren (met behulp van de FIBARO home Center controller):

1. Ga naar de apparaatopties door op het pictogram te klikken:
2. Selecteer het tabblad "Advanced" (Geavanceerd).
3. Wijzig de waarden van de gekozen parameters.
4. Sla de wijzigingen op.

LET OP
Het invoeren van een ongeldige waarde voor de parameter zal ertoe leiden dat de waarde niet wordt ingesteld en een reactie met Application Rejected of Supervision CC frame en (afhankelijk van de controller).

ALGEMENE INSTELLINGEN

2. Device status onthouden voor stroomuitval
   Deze parameter bepaalt hoe de Wall Plug zal reageren in het geval van een stroomstoring (bijv. stroomuitval of het uit het stopcontact halen).
   Nadat de stroomvoorziening is hersteld, kan de Wall Plug worden teruggezet in de vorige staat of uitgeschakeld blijven.

   Beschikbare instellingen:	0 - apparaat blijft uitgeschakeld 1 - apparaat herstelt de staat van voor de stroomstoring
   Standaard instelling:	1	Parametergrootte:	1 [byte]

3. Overbelastingsbeveiliging
   Deze functie maakt het mogelijk om het gecontroleerde apparaat uit te schakelen in geval van overschrijding van het gedefinieerde vermogen.
   Het gecontroleerde apparaat kan weer worden ingeschakeld via een knop of door een controleframe te verzenden. Standaard is deze functie inactief.

   Beschikbare instellingen:	0 - functie inactief 10-18000 (1.0-1800.0W, stap 0.1W) - vermogensdrempel
   Standaard instelling:	0	Parametergrootte:	2 [bytes]

VERMOGENS- EN ENERGIEMETING

De standaardwaarden van de parameters zijn geschikt voor de meeste soorten apparaten. Ze zijn geselecteerd om in realtime de momentane vermogenswaarden weer te geven, zonder het Z-Wave-netwerk te overbelasten. In specifieke gevallen kan het nodig zijn om de standaardinstellingen te wijzigen om het gebruik van het Z-Wave-netwerk te optimaliseren. In extreme gevallen wordt aanbevolen om de rapportage volledig uit te schakelen en power polling of periodieke rapporten in de Z-Wave-controller te configureren.

De Wall Plug rapporteert de vermogensbelasting met een bepaalde frequentie. De onderstaande configuratieparameters maken het mogelijk om te specificeren hoe vaak de vermogensbelasting wordt gerapporteerd.

11. Power reporting (Vermogensrapportage)
    Deze parameter bepaalt de minimale procentuele verandering in actief stroomverbruik (in relatie tot de eerder gerapporteerde) die zal resulteren in het verzenden van een nieuw vermogensrapport.

    Beschikbare instellingen:	0 - power reports inactief 1-100 - power change in percent (vermogensverandering in procenten)
    Standaard instelling:	15 (15%)	Parametergrootte:	1 [byte]

    LET OP
    Parameter 11 is niet relevant voor belastingen onder 5W.
12. Energy reporting threshold (Drempel energierapportage)
    Deze parameter bepaalt de minimale verandering in energieverbruik (in relatie tot de eerder gerapporteerde) die zal resulteren in het verzenden van een nieuw rapport.

    Beschikbare instellingen:	0 - energy reports inactief 1-500 (0.01-5kWh, stap 0.01kWh) - threshold (drempel)
    Standaard instelling:	10 (0.1kWh)	Parametergrootte:	2 [bytes]

    LET OP
    In extreme gevallen kunnen rapporten elke seconde worden verzonden als er snelle en significante veranderingen in het vermogen van de belasting optreden. Frequente rapportage kan het Z-Wave-netwerk overbelasten, dus de instellingen van deze parameter moeten alleen significante veranderingen in de vermogensbelasting weerspiegelen.
13. Periodic power reporting (Periodieke vermogensrapportage)
    Deze parameter definieert de tijdsperiode tussen onafhankelijke rapporten die worden verzonden wanneer er geen veranderingen in de vermogensbelasting zijn geregistreerd of als veranderingen onbeduidend zijn. Standaard worden rapporten elk uur verzonden.

    Beschikbare instellingen:	0 - periodic reports inactief 30-32400 (in seconds (seconden))
    Standaard instelling:	3600 (1h)	Parametergrootte:	2 [bytes]

14. Periodic energy reporting (Periodieke energierapportage)
    Deze parameter definieert de tijdsperiode tussen onafhankelijke rapporten die worden verzonden wanneer er geen veranderingen in de vermogensbelasting zijn geregistreerd of als veranderingen onbeduidend zijn. Standaard worden rapporten elk uur verzonden.

    Beschikbare instellingen:	0 - periodic reports inactief 30-32400 (in seconds (seconden))
    Standaard instelling:	3600 (1h)	Parametergrootte:	2 [bytes]

15. Measuring energy consumed by the Wall Plug itself (Het meten van de energie die de Wall Plug zelf verbruikt)
    Deze parameter bepaalt of de vermogensmeting de hoeveelheid stroom moet omvatten die de Wall Plug zelf verbruikt. De resultaten worden toegevoegd aan de waarde van het vermogen dat door het gecontroleerde apparaat wordt verbruikt.

    Beschikbare instellingen:	0 - functie inactief 1 - functie actief
    Standaard instelling:	0	Parametergrootte:	1 [byte]

„ON/OFF" ASSOCIATIEGROEPEN

21. UP-waarde - „On/Off (Power)" associatiegroep (3)
    Bovenste vermogensdrempel, gebruikt in parameter 23. De UP-waarde mag niet lager zijn dan een waarde die is gespecificeerd in parameter 22.

    Beschikbare instellingen:	100-18000 (10.0-1800.0W, stap 0.1W)
    Standaard instelling:	500 (50W)	Parametergrootte:	2 [bytes]

22. DOWN-waarde - „On/Off (Power)" associatiegroep (3)
    Onderste vermogensdrempel, gebruikt in parameter 23. De DOWN-waarde mag niet hoger zijn dan een waarde die is gespecificeerd in parameter 21.

    Beschikbare instellingen:	0-17900 (0.0-1790.0W, stap 0.1W)
    Standaard instelling:	300 (30W)	Parametergrootte:	2 [bytes]

23. „On/Off (Power)" associatiegroep (3) besturen
    Deze parameter definieert de manier waarop apparaten van de 3e associatiegroep worden bestuurd. Hangt af van het daadwerkelijk gemeten vermogen (volgens de instellingen van parameters 21 en 22).

    Beschikbare instellingen:	frame verzenden (met waarde ingesteld in parameter 26) alleen als het vermogen de waarde van parameter 21 overschrijdt frame verzenden (met waarde ingesteld in parameter 27) alleen als het vermogen onder de waarde van parameter 22 daalt frame verzenden in beide gevallen
    Standaard instelling:	3	Parametergrootte:	1 [byte]

24. SWITCH ON-waarde - „On/Off (Button)" associatiegroep (2)
    De waarde van het BASIC SET-commandoframe dat naar de apparaten in de 2e groep „On/Off (Button)" wordt verzonden bij het inschakelen van het apparaat met behulp van de knop.

    Beschikbare instellingen:	0-99 of 255
    Standaard instelling:	255	Parametergrootte:	2 [bytes]

25. SWITCH OFF-waarde - „On/Off (Button)" associatiegroep (2)
    De waarde van het BASIC SET-commandoframe dat naar de apparaten in de 2e groep „On/Off (Button)" wordt verzonden bij het uitschakelen van het apparaat met behulp van de knop.

    Beschikbare instellingen:	0-99 of 255
    Standaard instelling:	0	Parametergrootte:	2 [bytes]

26. THRESHOLD UP-waarde - „On/Off (Power)" associatiegroep (3)
    De waarde van het BASIC SET-commandoframe dat naar de apparaten in de 3e groep „On/Off (Power)" wordt verzonden als het vermogen de waarde van parameter 21 overschrijdt.

    Beschikbare instellingen:	0-99 of 255
    Standaard instelling:	255	Parametergrootte:	2 [bytes]

27. THRESHOLD DOWN-waarde - „On/Off (Power)" associatiegroep (3)
    De waarde van het BASIC SET-commandoframe dat naar de apparaten in de 3e groep „On/Off (Power)" wordt verzonden als het vermogen onder de waarde van parameter 22 daalt.

    Beschikbare instellingen:	0-99 of 255
    Standaard instelling:	0	Parametergrootte:	2 [bytes]

LET OP
Het instellen van parameters 24, 25, 26, 27 op de juiste waarde zal resulteren in:
0 - het uitschakelen van geassocieerde apparaten
1-99 - het forceren van het niveau van geassocieerde apparaten
255 - het instellen van geassocieerde apparaten op de laatst onthouden status of het inschakelen ervan

ALARMEN

30. Actieve alarmen
    Definieer Z-Wave-netwerkalarmen waarop de Wall Plug zal reageren.

    Beschikbare instellingen:	1 - algemeen alarm 2 - rookalarm 4 - CO-alarm 8 - CO2-alarm 16 - alarm hoge temperatuur 32 - wateroverlastalarm
    Standaard instelling:	63 (alle)	Parametergrootte:	1 [byte]

31. Reactie op alarmframes
    Deze parameter definieert hoe de Wall Plug zal reageren op alarmen (statuswijziging van het apparaat).
    In het geval van de waarden 1 of 2 werkt de Wall Plug normaal en signaleert het LED-frame een alarm gedurende de tijd die is gedefinieerd in parameter 32 of totdat het alarm wordt geannuleerd.
    In het geval van de waarden 5 tot 50 rapporteert de Wall Plug geen statuswijziging, vermogenswijzigingen en negeert BASIC SET-commando frames. Na de tijd die is gedefinieerd in parameter 32 of na de annulering van het alarm, wordt het aangesloten apparaat in de vorige status gezet.

    Beschikbare instellingen:	0 - geen reactie, 1 - aangesloten apparaat inschakelen (turn connected device on) 2 - aangesloten apparaat uitschakelen (turn connected device off) 5-50 (0.5-5.0s, stap 0.1s) - cyclisch de apparaatstatus wijzigen met de ingestelde periode
    Standaard instelling:	0	Parametergrootte:	1 [byte]

32. Duur van de alarmstatus
    Deze parameter specificeert de duur van de alarmstatus. Als een apparaat dat een alarmframe via het Z-Wave-netwerk verzendt, ook de alarmduur instelt, worden deze instellingen genegeerd.

    Beschikbare instellingen:	1-32400 (in seconden)
    Standaard instelling:	600 (10min)	Parametergrootte:	2 [bytes]

LET OP
Het alarm kan worden geannuleerd door de knop ingedrukt te houden.

KLEURINSTELLINGEN

40. Vermogensbelasting voor violette kleur
    Deze parameter bepaalt de maximale waarde van het actieve vermogen die, wanneer deze wordt overschreden, ervoor zorgt dat het LED-frame violet knippert. Functie is alleen actief wanneer parameter 41 is ingesteld op 1 of 2.

    Beschikbare instellingen:	1000-18000 (100.0-1800.0W, stap 0.1W)
    Standaard instelling:	18000 (1800W)	Parameter grootte:	2 [bytes]

41. LED-framekleur wanneer het aangestuurde apparaat aan staat
    Wanneer ingesteld op 1 of 2, verandert de LED-framekleur afhankelijk van het actieve vermogen en parameter 40. Andere kleuren zijn permanent ingesteld en zijn niet afhankelijk van het stroomverbruik.

    Beschikbare instellingen:	0 - verlichting volledig uitgeschakeld 1 - kleur verandert geleidelijk afhankelijk van het actieve vermogen 2 - kleur verandert stapsgewijs afhankelijk van het actieve vermogen 3 - wit, 4 - rood, 5 - groen, 6 - blauw, 7 - geel, 8 - cyaan, 9 - magenta
    Standaard instelling:	1	Parameter grootte:	1 [byte]

42. LED-framekleur wanneer het aangestuurde apparaat uit staat
    Deze parameter definieert de verlichtingskleur na het uitschakelen.

    Beschikbare instellingen:	0 - verlichting volledig uitgeschakeld 1 - LED-frame is verlicht met een kleur die overeenkomt met het laatst gemeten vermogen, voordat het aangestuurde apparaat werd uitgeschakeld 3 - wit, 4 - rood, 5 - groen, 6 - blauw, 7 - geel, 8 - cyaan, 9 - magenta
    Standaard instelling:	0	Parameter grootte:	1 [byte]

43. LED-framekleur bij de Z-Wave netwerk alarmdetectie
    Deze parameter definieert de verlichtingskleur in geval van een Z-Wave alarm.

    Beschikbare instellingen:	0 - verlichting volledig uitgeschakeld 1 - geen kleurverandering. LED-framekleur wordt bepaald door de instellingen van parameters 41 of 42 2 - LED-frame knippert rood/blauw/wit 3 - wit, 4 - rood, 5 - groen, 6 - blauw, 7 - geel, 8 - cyaan, 9 - magenta
    Standaard instelling:	2	Parameter grootte:	1 [byte]

Specificaties

OPMERKING
De radiofrequentie van het individuele apparaat moet hetzelfde zijn als die van uw Z-Wave controller. Controleer de informatie op de doos of raadpleeg uw dealer als u het niet zeker weet.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download FIBARO FGWPB-121 - Wall Plug Type B met USB-oplader Handleiding

Beschikbare talen
