FIBARO FGWP-102 - Wall Plug Type E/F Handleiding

Beschrijving en functies

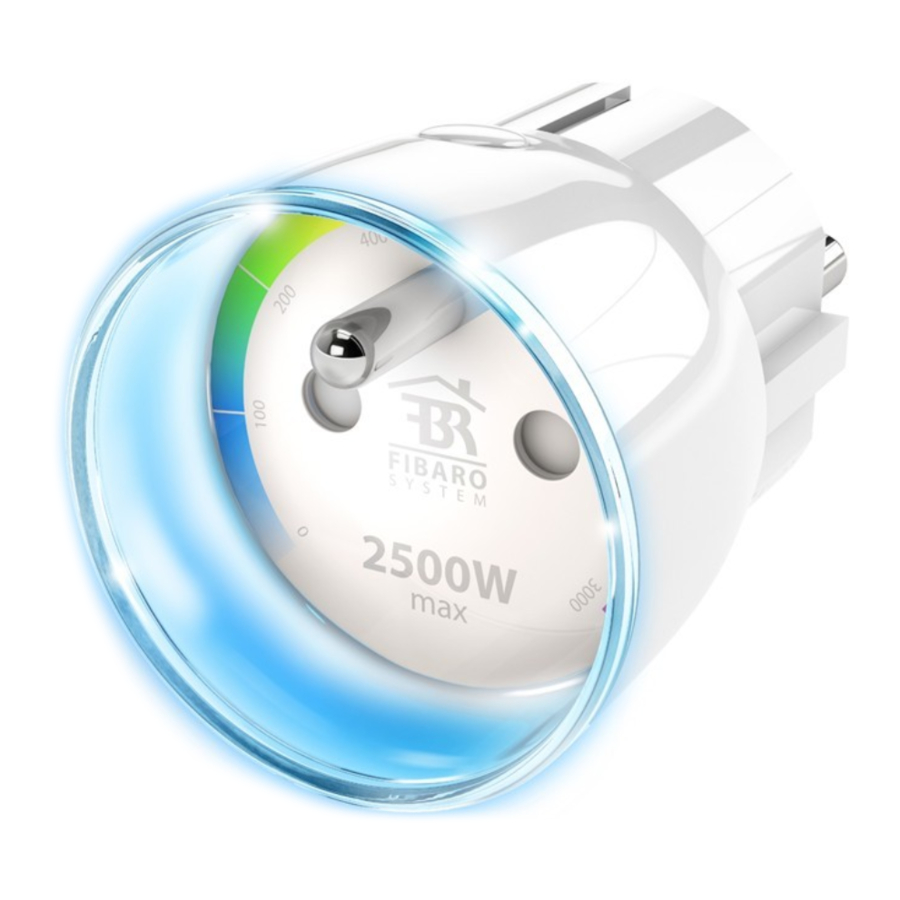

De FIBARO Wall Plug is een universele, Z-Wave Plus compatibele, op afstand bedienbare stopcontactadapter. Dit apparaat kan worden toegepast waar u elektrische apparaten met een belasting tot 2500W wilt bedienen.
De Wall Plug is uitgerust met een functie voor het meten van vermogen en energie. Het gebruikt een LED-ring om de huidige belasting te visualiseren met kleurveranderende verlichting en bedrijfsmodus. Dit is het kleinste en meest aantrekkelijke apparaat van dit type dat wereldwijd verkrijgbaar is.
De Wall Plug kan worden bediend met behulp van de B-knop op de behuizing of via een Z-Wave compatibele controller.

Belangrijkste kenmerken van de FIBARO Wall Plug:

• Compatibel met elke Z-Wave of Z-Wave+ Controller.
• Ondersteunt beschermde modus (Z-Wave netwerkbeveiligingsmodus) met AES-128 encryptie.
• Extreem eenvoudige installatie - steek het apparaat eenvoudig in het stopcontact.
• Werkt als een Z-Wave signaal repeater.
• Actieve vermogens- en energieverbruiksmetering.
• De huidige waarde van de belasting en de bedrijfsmodus worden aangegeven door de meerkleurige LED-ring.

FIBARO Wall Plug is een volledig compatibel Z-Wave PLUS apparaat.

OPMERKING
Dit apparaat kan worden gebruikt met alle apparaten die zijn gecertificeerd met het Z-Wave Plus certificaat en zou compatibel moeten zijn met dergelijke apparaten die door andere fabrikanten zijn geproduceerd.

OPMERKING
FIBARO Wall Plug is een Security Enabled Z-Wave Plus product en een Security Enabled Z-Wave Controller moet worden gebruikt om het product volledig te benutten.

Basisactivering

1. Steek het apparaat in een stopcontact in de buurt van de hoofd Z-Wave controller.
2. Zet de hoofdcontroller in (beveiligings-/niet-beveiligings) toevoegmodus (add mode) (zie de handleiding van de controller).
3. Klik snel driemaal op de B-knop op de behuizing.

4. Wacht tot het apparaat aan het systeem is toegevoegd.
5. Succesvol toevoegen wordt bevestigd door de controller.
6. Steek een apparaat dat u wilt bedienen in de Wall Plug.
7. Test het apparaat door het aan en uit te zetten met de B-knop.

OPMERKING
Wanneer het apparaat van stroom wordt voorzien, geeft het de Z-Wave status aan met de kleur van de LED-ring:

• Groen - het apparaat is al toegevoegd aan het Z-Wave netwerk.
• Rood - het apparaat is niet toegevoegd aan een Z-Wave netwerk.

OPMERKING
Het stopcontact dat wordt gebruikt voor de Wall Plug moet gemakkelijk toegankelijk zijn.

Plaats niet de ene Wall Plug in de andere.

Het apparaat toevoegen

Toevoegen (Inclusie) - Z-Wave apparaat leerstand (learning mode), waardoor het apparaat kan worden toegevoegd aan een bestaand Z-Wave netwerk.
Om het apparaat toe te voegen aan het Z-Wave netwerk:

1. Steek het apparaat in een stopcontact in de buurt van de hoofd Z-Wave controller.
2. De LED-ring zal rood oplichten, wat aangeeft dat het niet is toegevoegd (reset of verwijder het apparaat anders).
3. Zet de hoofdcontroller in (beveiligings-/niet-beveiligings) toevoegmodus (add mode) (zie de handleiding van de controller).
4. Klik snel driemaal op de B-knop op de behuizing.

5. Wacht tot het toevoegingsproces is voltooid.
6. Succesvol toevoegen wordt bevestigd door het bericht van de Z-Wave controller.

OPMERKING
Toevoegen in beveiligingsmodus moet worden uitgevoerd tot op 2 meter van de controller.

OPMERKING
Als het apparaat niet is toegevoegd, reset u het apparaat en herhaalt u de toevoegingsprocedure.

Het apparaat verwijderen

Verwijderen (Exclusie) - Z-Wave apparaat leerstand (learning mode), waardoor het apparaat uit een bestaand Z-Wave netwerk kan worden verwijderd.
Om het apparaat uit het Z-Wave netwerk te verwijderen:

1. Steek het apparaat in een stopcontact in de buurt van de hoofd Z-Wave controller.
2. De LED-ring zal groen oplichten, wat aangeeft dat het is toegevoegd (verwijderen is anders niet nodig).
3. Zet de hoofdcontroller in de verwijderingsmodus (remove mode) (zie de handleiding van de controller).
4. Klik snel driemaal op de B-knop op de behuizing.

5. Wacht tot het verwijderingsproces is voltooid.
6. Succesvol verwijderen wordt bevestigd door het bericht van de Z-Wave controller.

OPMERKING
Het verwijderen van de Wall Plug uit het Z-Wave netwerk herstelt alle standaardparameters van het apparaat.

Het apparaat bedienen

De Wall Plug bedienen met de B-knop

De Wall Plug is uitgerust met een B-knop, waarmee u het menu kunt gebruiken en bovendien de volgende acties kunt uitvoeren:
1x klikken: het bediende apparaat AAN/UIT zetten, de geselecteerde menu-optie bevestigen (als het menu actief is)
3x klikken: het apparaat toevoegen aan/verwijderen uit een Z-Wave netwerk
Ingedrukt houden: het menu openen/door het menu navigeren

Om het risico op een elektrische schok te vermijden, mag u het apparaat niet bedienen met natte of vochtige handen.

Visuele indicaties

De Wall Plug is uitgerust met een LED-ring die de bedrijfsmodi van de sensor en het huidige actieve stroomverbruik signaleert. Daarnaast kan de visuele indicator informeren over het bereik van het Z-Wave netwerk.
Visuele indicator ring signaleringsmodi:

1. Standaard zal de kleur variëren afhankelijk van het huidige actieve stroomverbruik wanneer het apparaat is ingeschakeld (On).
2. Eenmaal in het stopcontact gestoken, signaleert het apparaat de Z-Wave netwerk inclusiestatus met een knippering (groen - toegevoegd, rood - niet toegevoegd).
3. De menupositie wordt gesignaleerd met een toegewezen verlichtingskleur.
4. Een lopende software-update wordt gesignaleerd met cyaan knipperen.
5. Bereik van het Z-Wave netwerk met kleur afhankelijk van het type communicatie of het ontbreken ervan (alleen in de bereiktestermodus).

Met het Menu kunt u Z-Wave netwerkacties uitvoeren. Om het menu te gebruiken:

1. Houd de B-knop ingedrukt.
2. Wacht tot het apparaat de gewenste positie aangeeft met een kleur:
   • GROEN - energieverbruikgeheugen wissen
   • VIOLET - Bereiktest van het Z-Wave netwerk
   • GEEL - apparaat resetten
3. Laat de B-knop los.
4. Klik op de B-knop om de selectie te bevestigen.

OPMERKING
Het menu wordt voorafgegaan door twee witte flitsen van de LED-ring 6 seconden nadat de B-knop is ingedrukt.

Visuele indicator uitschakelen

De visuele indicatiering kan worden uitgeschakeld voor statussignalering (ingeschakeld (On)/uitgeschakeld (Off), stroomverbruik). Dat betekent dat elke statuswijziging wordt gesignaleerd door een korte witte knippering van de ring. Het uitschakelen ervan verandert de werking van het apparaat niet. Om de LED-ring uit te schakelen:

1. Steek de Wall Plug in een stopcontact.
2. Houd de B-knop ongeveer 3 seconden ingedrukt.
3. Laat de B-knop los nadat de LED-ring wit begint te pulseren.

Om de visuele indicaties te herstellen, voert u de bovenstaande procedure opnieuw uit.

OPMERKING
Het uitschakelen van de LED-ringindicaties heeft ook invloed op de alarmsignalering.

De Wall Plug bedienen met de FIBARO Home Center controller

De Wall Plug wordt na succesvol toevoegen in de Home Center interface weergegeven met een enkel pictogram. Hiermee kunt u het apparaat in- en uitschakelen en het huidige actieve vermogen en het cumulatieve energieverbruik weergeven.

Het apparaat terugzetten naar de fabrieksinstellingen

Met de resetprocedure kunt u het apparaat terugzetten naar de fabrieksinstellingen, wat betekent dat alle informatie over de Z-Wave controller en de gebruikersconfiguratie worden verwijderd.

1. Zorg ervoor dat het apparaat van stroom is voorzien.
2. Houd de B-knop ingedrukt.
3. Wacht tot de LED-ring geel oplicht (3e menupositie).
4. Laat de B-knop los.
5. Klik eenmaal op de B-knop om de selectie te bevestigen.
6. Na enkele seconden wordt het apparaat opnieuw opgestart met de fabrieksinstellingen, wat wordt gesignaleerd met de rode ringkleur.

OPMERKING
Het resetten van het apparaat is niet de aanbevolen manier om het apparaat uit het Z-Wave netwerk te verwijderen. Gebruik de resetprocedure alleen als de primaire controller ontbreekt of niet meer werkt. Bepaalde apparaatverwijdering kan worden bereikt door de procedure voor verwijderen die wordt beschreven in "Het apparaat toevoegen".

Vermogen en energieverbruik

Met de Wall Plug kunt u het actieve vermogen en het energieverbruik controleren. De gegevens worden verzonden naar de hoofd Z-Wave controller, bijvoorbeeld Home Center. De meting wordt uitgevoerd met de meest geavanceerde micro-controller technologie, waardoor maximale nauwkeurigheid en precisie worden gegarandeerd.

Elektrisch actief vermogen - vermogen dat de energieontvanger omzet in arbeid of warmte. De eenheid van actief vermogen is Watt [W].

Elektrische energie - energie die door een apparaat wordt verbruikt gedurende een bepaalde periode. Consumenten van elektriciteit in huishoudens worden door leveranciers gefactureerd op basis van het actieve vermogen dat in een bepaalde tijdseenheid wordt gebruikt. Meestal gemeten in kilowattuur [kWh]. Een kilowattuur is gelijk aan een kilowatt vermogen dat over een periode van een uur wordt verbruikt, 1kWh = 1000Wh.

Verbruiksgeheugen resetten:
Met de Wall Plug kunt u opgeslagen verbruiksgegevens wissen (het uitschakelen (Off)/inschakelen (On) of het verwijderen uit het stopcontact wist het verbruik niet):

1. Zorg ervoor dat het apparaat van stroom is voorzien.
2. Houd de B-knop ingedrukt.
3. Laat de B-knop los wanneer de LED-ring groen oplicht (1e menupositie).
4. Druk kort op de B-knop.

Associatie

Associatie (apparaten koppelen) - directe controle van andere apparaten binnen het Z-Wave-systeemnetwerk, b.v. Dimmer, Relais Schakelaar, Rolluik of scène (kan alleen worden bediend via een Z-Wave controller).

De Wall Plug biedt de associatie van drie groepen:
1e Associatiegroep – "Lifeline" (Levenslijn) rapporteert de apparaatstatus en staat slechts één apparaat toe (standaard de hoofdcontroller).
2e Associatiegroep – "Aan/Uit (Knop)" (On/Off (Button)) apparaten in deze groep worden aan- of uitgeschakeld wanneer de relaisstatus wordt gewijzigd met behulp van de B-knop (gebruikt de Basic command class).
3e Associatiegroep – "Aan/Uit (Stroom)" (On/Off (Power)) apparaten in deze groep worden aan- of uitgeschakeld, afhankelijk van de huidige belasting (gebruikt de Basic command class).

De Wall Plug in de 2e en 3e groep maakt het mogelijk om tot 10 reguliere of meerkanaals apparaten per associatiegroep te besturen. De "LifeLine" (Levenslijn) groep is uitsluitend gereserveerd voor de controller en daarom kan er slechts 1 node worden toegewezen.

Het wordt over het algemeen niet aanbevolen om meer dan 10 apparaten te associëren, omdat de reactietijd op besturingscommando's afhankelijk is van het aantal geassocieerde apparaten. In extreme gevallen kan de systeemreactie vertraagd zijn.

Een associatie toevoegen (met behulp van de home Center controller):

1. Ga naar de apparaatopties door op het pictogram te klikken:
2. Selecteer het tabblad „Geavanceerd".
3. Klik op de knop "Associatie instellen" (Setting Association).
4. Geef aan met welke groep en welke apparaten moeten worden geassocieerd.
5. Sla de wijzigingen op.
6. Wacht tot het configuratieproces is voltooid.

OPMERKING
Associatie zorgt voor directe overdracht van besturingscommando's tussen apparaten, wordt uitgevoerd zonder tussenkomst van de hoofdcontroller en vereist dat het geassocieerde apparaat zich in het directe bereik bevindt.

OPMERKING
Commando's van de 2e associatiegroep worden alleen verzonden in geval van handmatige bediening via de B-knop. Commando's van de 3e associatiegroep worden automatisch verzonden, afhankelijk van parameters 21, 22, 23 en 24.

Z-Wave bereik test

De Wall Plug heeft een ingebouwde Z-Wave netwerk bereiktester van de hoofdcontroller.

Volg de onderstaande instructies om het bereik van de hoofdcontroller te testen:

1. Houd de B-knop ingedrukt.
2. Wacht tot de LED-ring violet oplicht (2e menu positie).
3. Laat de B-knop los.
4. Klik eenmaal op de B-knop om de selectie te bevestigen.
5. De visuele indicator geeft het bereik van het Z-Wave-netwerk aan (bereik signaleringsmodi hieronder beschreven).
6. Om de Z-Wave bereiktest te verlaten, drukt u kort op de B-knop.

Z-Wave bereiktester signaleringsmodi:
Visuele indicator pulseert groen - de Wall Plug probeert een directe communicatie met de hoofdcontroller tot stand te brengen. Als een directe communicatiepoging mislukt, zal het apparaat proberen een gerouteerde communicatie tot stand te brengen, via andere modules, wat zal worden gesignaleerd door een visuele indicator die geel pulseert.
Visuele indicator brandt groen - de Wall Plug communiceert rechtstreeks met de hoofdcontroller.
Visuele indicator pulseert geel - de Wall Plug probeert een gerouteerde communicatie met de hoofdcontroller tot stand te brengen via andere modules (repeaters).
Visuele indicator brandt geel - de Wall Plug communiceert met de hoofdcontroller via de andere modules. Na 2 seconden zal het apparaat opnieuw proberen een directe communicatie met de hoofdcontroller tot stand te brengen, wat zal worden gesignaleerd met een visuele indicator die groen pulseert.
Visuele indicator pulseert violet - de Wall Plug communiceert op de maximale afstand van het Z-Wave-netwerk. Als de verbinding succesvol blijkt te zijn, wordt dit bevestigd met een gele gloed. Het wordt niet aanbevolen om het apparaat op de bereiklimiet te gebruiken.
Visuele indicator brandt rood - de Wall Plug kan geen verbinding maken met de hoofdcontroller, direct of via een ander Z-Wave-netwerkapparaat (repeater).

Om de Z-Wave bereiktest mogelijk te maken, moet het apparaat worden toegevoegd aan de Z-Wave controller. Testen kan het netwerk belasten, dus het wordt aanbevolen om de test alleen in speciale gevallen uit te voeren.

OPMERKING
De communicatiemodus van de Wall Plug kan schakelen tussen direct en een modus die routing gebruikt, vooral als het apparaat zich op de limiet van het directe bereik bevindt.

Geavanceerde parameters

De Wall Plug maakt het mogelijk om de werking aan te passen aan de behoeften van de gebruiker. De instellingen zijn beschikbaar in de FIBARO-interface als eenvoudige opties die kunnen worden gekozen door het juiste vakje aan te vinken.

Om de Wall Plug te configureren (met behulp van de FIBARO home Center controller):

1. Ga naar de apparaatopties door op het pictogram te klikken:
2. Selecteer het tabblad „Geavanceerd".
3. Wijzig de waarden van de gekozen parameters.
4. Sla de wijzigingen op.

ALGEMENE INSTELLINGEN

1. "Always On" mode ("Altijd aan"-modus)
   In deze modus schakelt de Wall Plug het aangesloten apparaat permanent in en reageert niet meer op pogingen om het uit te schakelen (via het Z-Wave-netwerk of door op de B-knop te drukken).
   De functie "Always On" ("Altijd aan") verandert de Wall Plug in een vermogens- en energiemeter. Het aangesloten apparaat wordt niet uitgeschakeld bij ontvangst van een alarmframe van een ander Z-Wave-apparaat (parameter 31 wordt genegeerd).
   In de modus "Always on" ("Altijd aan") kan het aangesloten apparaat worden uitgeschakeld na overschrijding van het vermogen dat is gedefinieerd in parameter 3 of in geval van detectie van stroom die groter is dan 110% van de nominale stroom. In dergelijke gevallen kan het aangesloten apparaat weer worden ingeschakeld door op de B-knop te drukken of een besturingsframe te verzenden. Standaard is de overbelastingsbeveiliging inactief.

2. Apparaatstatus onthouden voor stroomuitval
   Deze parameter bepaalt hoe de Wall Plug reageert in het geval van een stroomstoring (bijv. stroomuitval of het uit het stopcontact halen).
   Nadat de stroomtoevoer weer is ingeschakeld, kan de Wall Plug worden teruggezet naar de vorige staat of uitgeschakeld blijven.
   Deze parameter wordt genegeerd in de modus „Always On" ("Altijd aan") - het apparaat wordt automatisch ingeschakeld nadat het in het stopcontact is gestoken.

3. Overbelastingsbeveiligingsschakelaar
   Met deze functie kan het aangesloten apparaat worden uitgeschakeld in geval van overschrijding van het gedefinieerde vermogen. Het aangesloten apparaat wordt uitgeschakeld, zelfs als de functie "Always On" ("Altijd aan") actief is (parameter 1). Het aangesloten apparaat kan weer worden ingeschakeld via de B-knop of door een besturingsframe te verzenden. Standaard is deze functie inactief.

Het apparaat heeft een beveiliging die de belasting uitschakelt in het geval van detectie van stroom die groter is dan 110% van de nominale stroom (>12A). Het is een veiligheidsfunctie en kan niet worden uitgeschakeld. Na activering kan de belasting weer worden ingeschakeld door op de B-knop te drukken of een besturingsframe te verzenden. Deze functie is onafhankelijk van de overbelastingsbeveiligingsschakelaar die is ingesteld in parameter nr. 3.

VERMOGENS- EN ENERGIEMETING

De standaardwaarden van de parameters zijn geschikt voor de meeste soorten apparaten. Ze zijn geselecteerd om in realtime de momentane vermogenswaarden weer te geven, zonder het Z-Wave-netwerk te overbelasten. In specifieke gevallen kan het nodig zijn om de standaardinstellingen te wijzigen om het gebruik van het Z-Wave-netwerk te optimaliseren. In extreme gevallen wordt aanbevolen om de rapportage volledig uit te schakelen en vermogenspolling of periodieke rapporten in de Z-Wave-controller te configureren.

De Wall Plug rapporteert de vermogensbelasting met een bepaalde frequentie. De onderstaande configuratieparameters maken het mogelijk om te specificeren hoe en hoe vaak de vermogensbelasting wordt gerapporteerd.

LET OP
De functionaliteit van de overbelastingsbeveiligingsschakelaar is geen overbelastingsbeveiliging noch een kortsluitbeveiliging. Het circuit heeft extra kortsluit- en overbelastingsbeveiliging nodig!

10. Vermogensrapport met hoge prioriteit
    Deze parameter bepaalt de minimale percentageverandering in actief vermogen die resulteert in het verzenden van een vermogensrapport naar de hoofdcontroller met de hoogste prioriteit in het Z-Wave-netwerk. Standaard verzendt de Wall Plug onmiddellijk het vermogensrapport als de vermogensbelasting met 80% verandert.

LET OP
In extreme gevallen kunnen rapporten elke seconde worden verzonden als er snelle en significante veranderingen in de vermogensbelasting optreden. Frequente rapportage kan het Z-Wave-netwerk overbelasten, dus de instellingen van deze parameter moeten alleen significante veranderingen in de vermogensbelasting weergeven.

11. Standaard vermogensrapport
    Deze parameter bepaalt de minimale percentageverandering in actief vermogen die resulteert in het verzenden van een vermogensrapport naar de hoofdcontroller
    Vergeleken met parameter 10, is het maximale aantal verzonden rapporten verminderd (parameter 12) tot 5 in een bepaald tijdsinterval. Bovendien worden de rapporten niet verzonden in de modus, wat kan leiden tot overbelasting van het Z-Wave-netwerk.
    Standaard kunnen veranderingen in de vermogensbelasting maximaal 5 keer per 30 seconden worden gerapporteerd, wanneer de vermogensbelasting met 15% verandert.

12. Interval voor vermogensrapportage
    Deze parameter definieert het tijdsinterval voor het verzenden van maximaal 5 standaard vermogensrapporten wanneer het vermogen verandert met de waarde die is ingesteld in parameter 11. Hoe hoger de waarde van parameter 12, hoe minder rapporten het apparaat verzendt.

LET OP
Standaard verzendt de Wall Plug maximaal 5 rapporten per 30 seconden, op voorwaarde dat de vermogensbelasting met 15% verandert.

13. Drempel voor energierapportage
    Deze parameter specificeert de minimale verandering in energieverbruik (in relatie tot de eerder gerapporteerde waarde), die resulteert in het verzenden van een nieuw rapport.

14. Periodieke vermogens- en energierapporten
    Deze parameter definieert de tijdsperiode tussen onafhankelijke rapporten die worden verzonden wanneer er geen veranderingen in de vermogensbelasting zijn geregistreerd of als de veranderingen onbeduidend zijn. Standaard worden rapporten elk uur verzonden.

15. Het meten van energie die door de Wall Plug zelf wordt verbruikt
    Deze parameter bepaalt of de vermogensmeting de hoeveelheid energie moet omvatten die door de Wall Plug zelf wordt verbruikt. De resultaten worden toegevoegd aan de waarde van het vermogen dat door het aangesloten apparaat wordt verbruikt.

ON/OFF ASSOCIATIEGROEPEN

20. Beheer van „On/Off (Button)" associatiegroep (2) apparaten
    Apparaten bedienen met de B-knop. Deze parameter is inactief in "Always On" (Altijd aan) modus (parameter 1).

Beheer als de Wall Plug:

• de Wall Plug inschakelen – de apparaten inschakelen (parameter 24)
• de Wall Plug uitschakelen – de apparaten uitschakelen (parameter 24)

Beheer tegenovergesteld aan de Wall Plug:

• de Wall Plug inschakelen – de apparaten uitschakelen
• de Wall Plug uitschakelen – de apparaten inschakelen

21. DOWN waarde - „On/Off (Power)" associatiegroep (3)
    Lagere vermogensdrempel, gebruikt in parameter 23. DOWN waarde kan niet hoger zijn dan een waarde gespecificeerd in parameter 22.

22. UP waarde - „On/Off (Power)" associatiegroep (3)
    Hogere vermogensdrempel, gebruikt in parameter 23. UP waarde kan niet lager zijn dan een waarde gespecificeerd in parameter 21.

23. De reactie na het overschrijden van gedefinieerde vermogenswaarden
    Deze parameter definieert de manier waarop apparaten van de 3e associatiegroep worden beheerd. Hangt af van het daadwerkelijk gemeten vermogen (als parameters 21 en 22 instellingen).

24. SWITCH ON waarde - „On/Off" associatiegroepen
    De waarde van het BASIC SET commandoframe dat naar de apparaten wordt verzonden die zijn geassocieerd in „On/Off" associatiegroepen (2, 3).
    „On/Off (Button)" associatiegroep - in overeenstemming met parameter 20.
    „On/Off (Power)" associatiegroep - in overeenstemming met parameter 23.

OPMERKING
Het instellen van parameter 24 op de juiste waarde zal resulteren in:
0 - het uitschakelen van geassocieerde apparaten
1-99 - het forceren van het niveau van geassocieerde apparaten
255 - het instellen van geassocieerde apparaten op de laatst onthouden status of het inschakelen ervan

ALARMEN

30. Actieve alarmen
    Definieer Z-Wave netwerk alarmen waarop de Wall Plug zal reageren

31. Reactie op alarmframes
    Deze parameter definieert hoe de Wall Plug zal reageren op alarmen (statusverandering van het apparaat).
    In het geval van waarden 1 of 2 werkt de Wall Plug normaal en signaleert de LED ring een alarm gedurende de tijd die is gedefinieerd in parameter 32 of totdat het alarm wordt geannuleerd.
    In het geval van waarden 5 tot 50 rapporteert de Wall Plug geen statusverandering, stroomveranderingen, negeert BASIC SET commando frames. Na de tijd die is gedefinieerd in parameter 32 of na de annulering van het alarm, wordt het aangesloten apparaat ingesteld op de vorige status.

OPMERKING
Als de "Always On" (Altijd aan) functie actief is (parameter 1), worden de instellingen van parameter 31 genegeerd.

OPMERKING
Het alarm kan worden geannuleerd door de B-knop ingedrukt te houden.

32. Alarmduur
    Deze parameter specificeert de duur van de alarmstatus. Als een apparaat dat een alarmframe via het Z-Wave netwerk verzendt ook een alarmduur instelt, worden deze instellingen genegeerd.

KLEURINSTELLINGEN

40. Vermogensbelasting voor violette kleur
    Deze parameter bepaalt de maximale waarde van het actieve vermogen, die, wanneer overschreden, ervoor zorgt dat de LED-ring violet knippert. De functie is alleen actief wanneer parameter 41 is ingesteld op 1 of 2.

41. LED-ringkleur wanneer het geregelde apparaat aan staat
    Wanneer ingesteld op 1 of 2, verandert de LED-ringkleur afhankelijk van het actieve vermogen en parameter 40. Andere kleuren zijn permanent ingesteld en zijn niet afhankelijk van het stroomverbruik.

42. LED-ringkleur wanneer het geregelde apparaat is uitgeschakeld
    Deze parameter definieert de verlichtingskleur na het uitschakelen.

43. LED-ringkleur bij de Z-Wave netwerk alarmdetectie
    Deze parameter definieert de verlichtingskleur in geval van een Z-Wave alarm.

OVERIGE

50. Associaties in Z-Wave netwerkbeveiligingsmodus
    Deze parameter definieert hoe commando's worden verzonden in gespecificeerde associatiegroepen: als beveiligd of niet-beveiligd. Parameter is alleen actief in de Z-Wave netwerkbeveiligingsmodus. Deze parameter is niet van toepassing op de 1e „Lifeline" groep.

Specificaties

Safety classification rating: home and office use only
Type 1 action according to features of automatic action as per clause 6.4.1 of En 60730-1:2012 standard.
Software class A device, according to En 60730-1:2012 standard.

NOTE (OPMERKING)
In case of loads other than resistive please observe cosφ and, if necessary, use load lower than rated. It is recommended not to exceed 3A for 250 v AC, cosφ=0.4.

NOTE (OPMERKING)
Radio frequency of individual device must be same as your Z-Wave controller. Check information on the box or consult your dealer if you are not sure.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download FIBARO FGWP-102 - Wall Plug Type E/F Handleiding

Beschikbare talen
