Danby DDW2404EBSS - 24″ Brede Ingebouwde Vaatwasserhandleiding

Belangrijke Veiligheidsinformatie

LEES EN VOLG ALLE VEILIGHEIDSINSTRUCTIES

AARDINGSINSTRUCTIES

Dit apparaat moet geaard zijn. In het geval van een elektrische kortsluiting vermindert aarding het risico op elektrische schokken door een ontsnappingsdraad voor de elektrische stroom te bieden.

Dit apparaat is uitgerust met een snoer met een aardingsdraad en een aardingsstekker. Het netsnoer moet worden aangesloten op een stopcontact dat correct is geaard. Als het stopcontact een 2-polig stopcontact is, is het uw verantwoordelijkheid om het te laten vervangen door een correct geaard 3-polig stopcontact. Het serienummerplaatje geeft de spanning en frequentie aan waarvoor het apparaat is ontworpen.

Onjuist gebruik van de aardingsstekker kan leiden tot een risico op elektrische schokken. Raadpleeg een gekwalificeerde elektricien of servicevertegenwoordiger als de aardingsinstructies niet volledig worden begrepen, of als er twijfel bestaat over de vraag of het apparaat correct is geaard.

GEBRUIK GEEN VERLENGSNOER

Sluit uw apparaat niet aan op verlengsnoeren of samen met een ander apparaat in hetzelfde stopcontact. Splits het netsnoer niet. Knip of verwijder in geen geval de derde aardingspen van het netsnoer.

Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn servicevertegenwoordiger of een vergelijkbaar gekwalificeerd persoon om gevaar te voorkomen.

Zorg ervoor dat onderdelen worden vervangen door gelijksoortige onderdelen en dat de service wordt uitgevoerd door door de fabriek geautoriseerd servicepersoneel om het risico op mogelijke ontsteking als gevolg van onjuiste onderdelen of onjuiste service te minimaliseren.

Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) wiens fysieke, zintuiglijke of mentale capaciteiten anders of verminderd kunnen zijn, of die een gebrek aan ervaring of kennis hebben, tenzij dergelijke personen onder toezicht staan of instructies krijgen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.

VEILIGHEIDSEISEN

• Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.
• Ga niet op de deur of de afwas rek staan, zitten of leunen. Plaats geen zware voorwerpen op de deur wanneer deze open is.
• Raak het verwarmingselement niet aan tijdens of direct na gebruik.
• Gebruik het apparaat niet tenzij alle omhulselpanelen correct zijn geïnstalleerd.
• Open de deur voorzichtig tijdens het gebruik, er kan water lekken. Wees voorzichtig, want het water kan heet zijn.
• Was geen plastic voorwerpen, tenzij ze zijn gemarkeerd als vaatwasmachinebestendig.
• Gebruik alleen reinigingsmiddelen en spoelhulpstoffen die zijn ontworpen voor een automatische vaatwasser.
• Gebruik nooit zeep, wasmiddel of handafwasmiddel in de vaatwasser.
• Bewaar reinigingsmiddel en glansspoelmiddel buiten het bereik van kinderen.
• Controleer of de reinigingsmiddeldoseerder leeg is na voltooiing van de wascyclus.
• Vaatwasmiddelen zijn sterk alkalisch en kunnen uiterst gevaarlijk zijn bij inslikken. Vermijd contact met de huid en ogen.
• Verwijder de deur van het apparaat bij verwijdering uit de dienst of verwijdering.
• De toevoerdruk van warm water moet tussen 0,04 - 1 MPa liggen.
• De inlaattemperatuur van de watertoevoer moet tussen 48 - 65°C (120 - 149°F) liggen.

BEWAAR DEZE INSTRUCTIES!

INSTALLATIE-INSTRUCTIES

ACCESSOIRES

1. ST3.5*9 schroeven voor de installatiebeugel (x2)
2. ST3.9*13 schroeven voor de plint (x2)
3. ST4*14 schroeven voor de installatiebeugel (x2)
4. Condensatiestrip
5. Installatiebeugel (x2)
6. Afsteldoppen (x2)
7. Plint
8. Kabelbinder om de afvoerslang vast te zetten

OMHUIZING

De installatielocatie moet een stevige vloer hebben die het apparaat kan dragen wanneer het volledig is geladen en gevuld met water. De locatie moet zich binnen 3 meter van een gootsteen bevinden met gemakkelijke toegang tot de watertoevoer, de afvoer en een stopcontact. De locatie moet voldoende ruimte ervoor hebben zodat de deur tot 90° kan worden geopend, zodat de vaatwasser kan worden geladen.

De installatie-omhulling moet de volgende afmetingen hebben: 23,6 inch (60 cm) breed, 32,5 inch (82,5 cm) hoog en 22,8 inch (58 cm) diep. Er moet minder dan 5 mm ruimte zijn tussen de bovenkant van de vaatwasser en de kast en de vaatwasserdeur moet uitgelijnd zijn met de voorkant van de kast.

Maak indien nodig gaten in de omliggende kasten om toegang te bieden tot de water- en stroomaansluitingen.

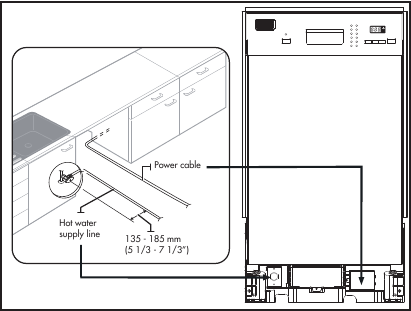

INSTRUCTIES VOOR WATERAANSLUITING

De toevoerdruk van warm water moet tussen 0,04 - 1 MPa liggen.

De inlaattemperatuur van de watertoevoer moet tussen 48 - 65°C (120 - 149°F) liggen. Zorg ervoor dat de watertemperatuur niet hoger is dan 65°C (149°F) om schade aan de vaat te voorkomen.

Zorg ervoor dat de stroomonderbreker en de watertoevoerklep zijn uitgeschakeld voordat u de warmwatertoevoerleiding op de vaatwasser aansluit.

De stroomkabel wordt aangesloten op de aansluitdoos aan de rechter voorkant van het apparaat. De warmwatertoevoerleiding wordt aangesloten op de waterpoort aan de linker voorkant van het apparaat.

Opmerking: Het wordt aanbevolen om alleen zacht water in het apparaat te gebruiken om de beste wasresultaten te bereiken.

De warmwaterleiding aansluiten

Leid de warmwaterleiding door de opening aan de linkeronderkant van het apparaat. Zorg ervoor dat de warmwaterleiding niet is gedraaid en sluit deze vervolgens aan op de achterkant van het apparaat met behulp van een elleboogstuk. Gebruik teflontape of afdichtmiddel op de aansluiting om lekkage te voorkomen.

Draai de 90° bocht niet te vast. Dit kan de waterinlaat beschadigen en een lekkage veroorzaken.

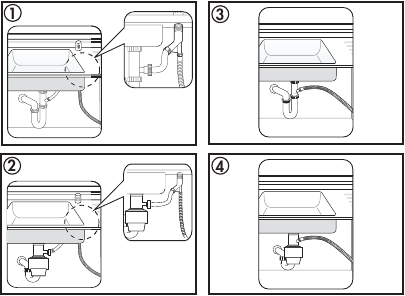

De afvoerleiding aansluiten

De afvoerslang wordt aangesloten op de afvoerpomp aan de onderkant van het apparaat. Leid de afvoerleiding in dezelfde opening aan de onderkant van het apparaat als de warmwaterleiding. Zorg ervoor dat er niets in de afvoerslang zit en dat deze niet scheurt tijdens het installatieproces.

Er zijn een aantal verschillende manieren om de afvoerslang aan te sluiten, afhankelijk van de configuratie van de gootsteen. Bekijk de verschillende manieren om het afvoersysteem aan te sluiten en kies een methode die het beste bij de toepassing past. Lokale voorschriften kunnen de installatie van een beluchterset vereisen. Neem contact op met een gekwalificeerde loodgieter als er twijfel bestaat.

1. Beluchter
2. Beluchter met afvalvermaler
3. Geen beluchter
4. Geen beluchter met afvalvermaler

Gebruik een rubberen connector om afvoerslangen en slangklemmen op alle aansluitpunten aan te sluiten.

Zet de afvoerslang vast aan de gootsteenwand met kabelbinders of andere bevestigingsmaterialen. Als de afvoerslang niet is vastgemaakt, kan deze buigen, wat drainageproblemen veroorzaakt.

De binnendiameter van de afvoerslang is 0,8 inch (21 mm).

De bovenkant van de afvoerslang moet minder dan 39 inch (100 cm) van de vloer zijn.

Als de afvoerslang niet omhoog is gelust, kan het water tijdens een wascyclus worden afgezogen.

Eventuele bochten in de afvoerslang moeten worden ondersteund, zodat de slang niet knikt of buigt.

INSTRUCTIES VOOR DE BEDRADING

1. Aansluitdoos
2. Stroomkabel
3. Zwart op zwart
4. Wit op wit
5. Groen op groen (aarde op aarde)
6. Trekontlasting

Voordat u de stroomkabel op de vaatwasser aansluit, moet u ervoor zorgen dat de stroomonderbreker is uitgeschakeld.

Zoek in de aansluitdoos aan de rechteronderkant van de vaatwasser de drie stroomdraden van de vaatwasser, inclusief de aardingslijn.

Steek de stroomkabel door de trekontlasting en vervolgens in de aansluitdoos.

Sluit de zwarte draad van de vaatwasser aan op de zwarte draad van de stroomkabel door beide in een draadmoer te steken en vervolgens de draadconnector te draaien.

Sluit de witte draad op dezelfde manier aan op de witte draad en de groene op de groene.

Controleer elke draad opnieuw om er zeker van te zijn dat deze correct en veilig is aangesloten.

Elke gekleurde draad moet worden aangesloten op de overeenkomstige draad van dezelfde kleur.

Wit moet worden aangesloten op wit, zwart op zwart en groen op groen.

Plaats het deksel van de aansluitdoos terug op de vaatwasser.

Controleer elke draad opnieuw om er zeker van te zijn dat deze correct en veilig is aangesloten. Elke gekleurde draad moet worden aangesloten op de overeenkomstige draad van dezelfde kleur.

GEVAAR VOOR ELEKTRISCHE SCHOK
Om elektrische schokken te voorkomen, mag u niet aan een stroomvoerend circuit werken. Dit kan leiden tot ernstig letsel of de dood. Om brandgevaar te voorkomen, moet u ervoor zorgen dat de elektrische installatie correct is geïnstalleerd. Alleen gekwalificeerde elektriciens mogen elektrisch werk uitvoeren.

WATERPAS INSTRUCTIES

Zorg ervoor dat het apparaat waterpas staat voordat u het in de omhuizing plaatst. De achterste voet kan vanaf de voorkant van de vaatwasser worden versteld door te draaien. Gebruik een platte schroevendraaier om de voorste voeten te verstellen totdat het apparaat waterpas staat.

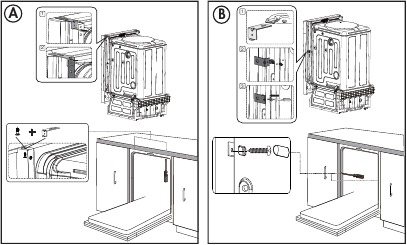

INSTALLATIEBEUGELS

Het apparaat moet met de installatiebeugels worden vastgezet. Er zijn twee verschillende manieren om de beugels te gebruiken.

1. Normaal werkoppervlak
   Plaats de installatiehaak in de sleuf van het zijvlak en bevestig deze aan het werkoppervlak met de houtschroeven.
2. Aanrecht van marmer of graniet
   Zet de zijkant vast met de schroef. Plaats de schroefdeksels over de interne schroeven om ze te beschermen tegen water.

CONDENSATIESTRIP

Bevestig de condensatiestrip onder het werkoppervlak van de kast. Zorg ervoor dat de strip gelijk ligt met de rand van het werkoppervlak.

PLINT INSTALLATIE

Installeer de plint aan de onderkant van het apparaat.

BEDIENINGSINSTRUCTIES

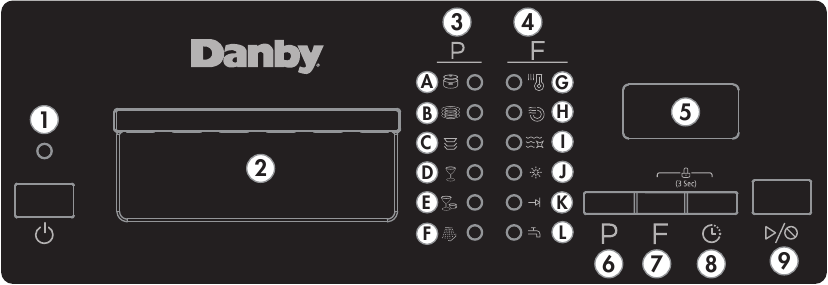

BEDIENINGSPANEEL

1. Aan/uit-knop: Gebruik om het apparaat aan of uit te zetten.
2. Handgreep
3. Programma's: Het lampje licht op om aan te geven welk programma is geselecteerd.
   1. Intensieve wasbeurt
   2. Normale wasbeurt
   3. ECO wasbeurt
   4. Glas wasbeurt
   5. Snelle wasbeurt
   6. Spoelen
4. Functies: Het lampje licht op om aan te geven welke functies zijn geselecteerd.
   7. Hoge temperatuur wasbeurt - de watertemperatuur wordt op 60°C (140°F) gehouden
   8. Verwarmd drogen - de verwarming werkt tijdens de droogcyclus
   9. Sanitair - de watertemperatuur wordt op 69°C (156°F) gehouden
   10. Indicatielampje glansspoelmiddel - het lampje licht op wanneer het reservoir voor glansspoelmiddel leeg is
   11. Indicatielampje einde cyclus - het lampje licht op wanneer het programma is voltooid
   12. Waarschuwingsindicatielampje kraan - het lampje licht op wanneer het apparaat niet genoeg water krijgt; draai de waterkraan in de buurt open om de waterstroom te corrigeren
5. Display: Toont de resterende looptijd in het huidige programma.
6. Programmaknop: Druk op deze knop om het gewenste programma te selecteren.
7. Functieknop: Druk op deze knop om de gewenste functies te selecteren.
8. Knop voor uitgestelde start: Druk op deze knop om de gewenste vertragingstijd in te stellen.
9. Start/Annuleren knop: Druk op deze knop om het gewenste programma te starten. Druk op deze knop om een programma te annuleren dat in werking is.

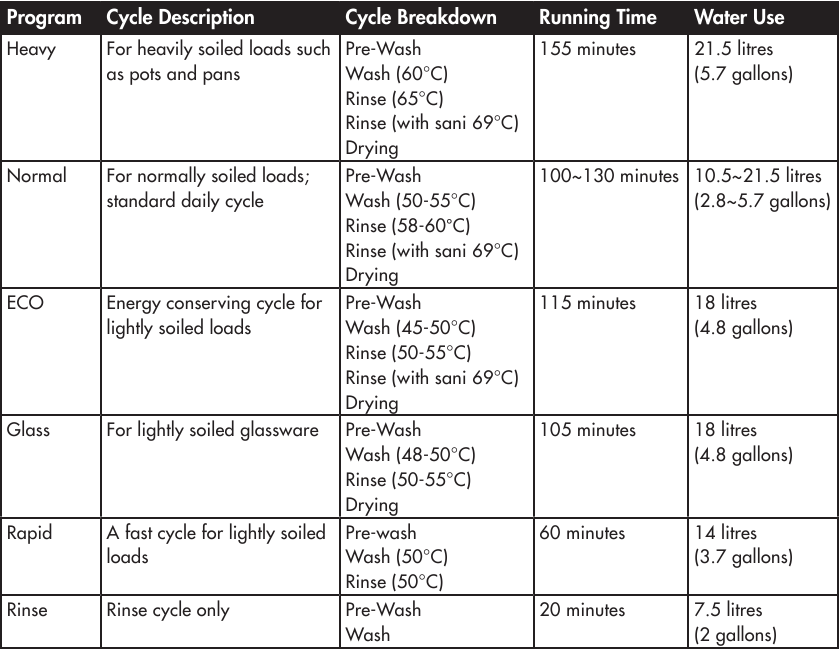

WASPROGRAMMA TABEL

Druk op de programmaknop om het gewenste wasprogramma te selecteren.
Opmerking: Cyclustijden zijn indicatief en variëren afhankelijk van de geselecteerde opties.

SMART WASH SYSTEEM

Dit apparaat is uitgerust met een Smart Wash Systeem. Wanneer een gedeeltelijke lading licht vervuild servies in het apparaat wordt geplaatst, wordt automatisch een wascyclus uitgevoerd die vergelijkbaar is met een korte wasbeurt.

Wanneer een volle lading zwaar vervuild servies in het apparaat wordt geplaatst, wordt automatisch een intensieve wascyclus uitgevoerd.

Wanneer een cyclus actief is, kan de resterende tijd plotseling toenemen of enkele minuten dalen. Dit geeft aan dat het Smart Wash System het vervuilingsniveau heeft gecontroleerd en heeft vastgesteld of extra watervullingen nodig zijn of dat watervullingen kunnen worden verwijderd.

KINDERBEVEILIGING

Houd de functieknop en de knop voor uitgestelde start drie seconden ingedrukt om de kinderbeveiliging in te schakelen. Het scherm toont een slotpictogram en de knoppen op het bedieningspaneel reageren niet. Houd de functieknop en de knop voor uitgestelde start drie seconden ingedrukt om de kinderbeveiliging uit te schakelen.

DE VAATWASSER LADEN

• Schraap al het servies af om grote voedselresten te verwijderen voordat u het in dit apparaat plaatst.
• Plaats alleen servies in dit apparaat dat is gemarkeerd als vaatwasmachinebestendig.
• Gebruik een mild reinigingsmiddel.

Items die niet in een vaatwasser mogen worden geplaatst

• Bestek met houten, porseleinen of parelmoeren handgrepen.
• Plastic items die niet hittebestendig zijn.
• Items die zijn gerepareerd met lijm die niet hittebestendig is.
• Tinnen, koperen of stalen items.
• Houten schalen.
• Items gemaakt van synthetische vezels.
• Items met geglazuurde patronen kunnen vervagen als ze vaak in de machine worden gewassen.

Tips voor efficiënt laden

• Laad holle items zoals kopjes, glazen of pannen met de opening naar beneden, zodat er geen water in de container kan komen.
• Items mogen niet in elkaar liggen of elkaar bedekken.
• Om schade aan glazen te voorkomen, mogen ze elkaar niet raken.
• Scherpe bestek items zoals messen moeten horizontaal in de mand worden geladen om letsel bij het uitladen te voorkomen.
• Overbelast het apparaat niet.

HET BESTEKMANDJE LADEN

Bestek moet in het bestekmandje worden geplaatst met de handvatten naar beneden gericht. Zorg ervoor dat bestek items niet in elkaar nestelen, omdat dit de reinigingsprestaties kan beïnvloeden.

Scherpe of puntige voorwerpen moeten in het bestekmandje worden geplaatst met de punten naar beneden gericht om letsel bij het uitladen te voorkomen.

Plaats geen te kleine items in de vaatwasser, omdat ze door de mand kunnen vallen en de werking van het apparaat kunnen beïnvloeden.

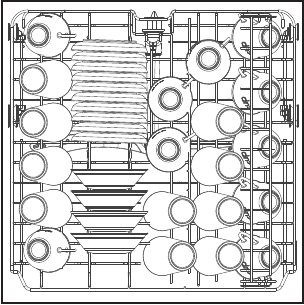

DE BOVENSTE MAND LADEN

De bovenste mand is ontworpen voor kopjes, glazen, kleine borden, kommen en plastic items die zijn gemarkeerd als vaatwasmachinebestendig.

Zorg ervoor dat het geladen servies de rotatie van de sproeiarm aan de onderkant van de bovenste mand niet belemmert.

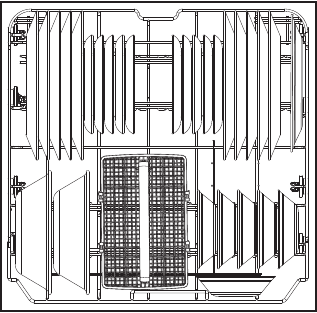

DE ONDERSTE MAND LADEN

De onderste mand is ontworpen voor dinerborden, soepkommen, borden, pannen, deksels, ovenschotels en platen.

Laad grote items zoals pannen en potten met de open kant naar beneden.

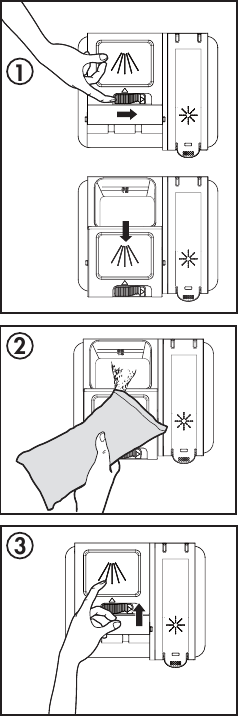

REINIGINGSMIDDELDOSERING

Het reinigingsmiddeldoseerapparaat moet voor het begin van elke wascyclus worden gevuld. Voeg het reinigingsmiddel toe vlak voordat de wascyclus begint. Als u het reinigingsmiddel te vroeg aan het apparaat toevoegt, kan het vochtig worden en mogelijk niet goed oplossen.

1. Als het reinigingsmiddeldoseerapparaat gesloten is, druk dan op de vergrendeling om het te openen.
2. Voeg de aanbevolen hoeveelheid reinigingsmiddel toe aan het belangrijkste reinigingsmiddelcomponent.
3. Sluit de klep door deze naar links te schuiven en naar beneden te drukken.

GLANSSPOELMIDDELDOSERING

Glansspoelmiddel kan worden gebruikt om te voorkomen dat er waterdruppels of strepen op het servies ontstaan. Het glansspoelmiddel wordt automatisch vrijgegeven tijdens de laatste spoeling. Dit apparaat is ontworpen om alleen vloeibaar glansspoelmiddel te gebruiken. Gebruik geen glansspoelmiddel in poedervorm, omdat dit de reservoiropening verstopt. Doe geen andere stoffen in de glansspoelmiddeldoseerder, omdat dit het apparaat kan beschadigen.

1. Open de glansspoelmiddeldoseerder door de deksel op te tillen.
2. Gebruik de kijkpoort bij het vullen van het glansspoelmiddelreservoir. Vul het reservoir niet boven de indicator voor het volledige niveau.
3. Als het scherm "LSb" toont, is de glansspoelmiddeldoseerder leeg.
4. Sluit de glansspoelmiddeldop door deze naar beneden te drukken.

EEN WASPROGRAMMA STARTEN

1. Laad de vaatwasser volgens de laadinstructies.
2. Voeg indien nodig reinigingsmiddel en glansspoelmiddel toe.
3. Sluit de vaatwasserdeur en druk op de aan/uit-knop om het apparaat in te schakelen.
4. Druk herhaaldelijk op de Programma-knop om het gewenste wasprogramma te kiezen. De programma's doorlopen de volgende volgorde: Intensief -> Normaal -> ECO -> Glas -> Snel -> Spoelen
5. Druk op de Opties-knop om de gewenste opties te selecteren.
6. Laat de warmwaterkraan in de buurt van het apparaat lopen totdat het water heet is en draai deze vervolgens dicht.
7. Druk op de Start/Pauze-knop om de cyclus te starten.

Opmerking: Wanneer een wasprogramma is voltooid, piept het apparaat 8 keer en verschijnt EINDE op het scherm.

EEN VERGETEN VAAT TOEVOEGEN

Een vergeten vaat kan op elk moment tijdens een lopende cyclus worden toegevoegd voordat het reinigingsmiddeldoseerapparaat is geopend. Als het reinigingsmiddel al in het apparaat is vrijgegeven, wordt het afgeraden om meer vaat toe te voegen, omdat deze niet voldoende wordt gereinigd.

Om een vaat toe te voegen:

1. Open de deur iets en wacht een paar seconden totdat de waswerking stopt voordat u deze volledig opent.
2. Voeg het vergeten item toe.
3. Sluit de deur en druk op de startknop om de cyclus opnieuw te starten.

Wacht tot de waswerking volledig is gestopt voordat u de deur opent. Er kan heet water uit de vaatwasser spatten en letsel veroorzaken.

REINIGING

• Laat na elke wasbeurt de deur iets open staan zodat vocht en geuren niet in het apparaat worden opgesloten.
• Gebruik alleen een zachte doek en een mild reinigingsmiddel om het apparaat schoon te maken. Gebruik nooit oplosmiddelen of schurende reinigingsmiddelen, omdat dit het apparaat kan beschadigen.
• Om watervlekken van de binnenkant van het apparaat te verwijderen, gebruikt u een zachte doek die is bevochtigd met een kleine hoeveelheid azijn.
• Als het apparaat lange tijd niet wordt gebruikt, wordt aanbevolen om een normale wascyclus te draaien met de vaatwasser leeg en vervolgens de deur open te laten staan totdat de binnenkant van het apparaat volledig droog is. Dit zorgt ervoor dat de deurrubbers langer meegaan en voorkomt dat er geuren in het apparaat ontstaan.
• Reinig de deurrubbers regelmatig met een vochtige spons om geuren van voedseldeeltjes te voorkomen die in de deurrubbers kunnen komen.

ONDERHOUD & VERZORGING

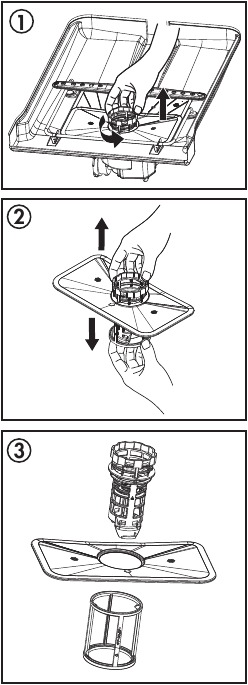

FILTERSYSTEEM

Het filtersysteem verwijdert voedseldeeltjes uit het waswater en vangt ze op. Het wordt ten zeerste aanbevolen om de filters na elke wascyclus te legen en schoon te maken. Om het filtersysteem schoon te maken:

1. Schakel de vaatwasser uit. Draai het filter en til het omhoog om het filtersysteem uit het apparaat te verwijderen.
2. Draai het filterinzetstuk tegen de klok in om het filterinzetstuk los te maken en vervolgens los te koppelen.
3. Spoel en reinig de filters met water en plaats ze terug in het apparaat.

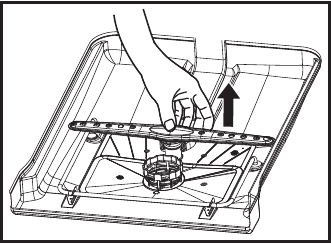

SPROEIARM

De sproeiarm kan uit het apparaat worden verwijderd door voorzichtig omhoog te trekken. Spoel de sproeiarm af met warm water om eventuele resten te verwijderen die de sproeiers kunnen verstoppen. Plaats de sproeiarm terug in het apparaat door deze naar beneden te duwen totdat deze vastklikt. Zorg ervoor dat de beweging van de sproeiarm niet wordt belemmerd voordat u een nieuwe cyclus start.

FOUTCODES

E1: De waterinlaat is beperkt of de waterdruk is te laag.

E3: Defect aan het verwarmingselement

E4: Wateroverloop

Als het apparaat een foutcode weergeeft, kan een stroomreset het probleem mogelijk oplossen. Haal de stekker van het apparaat uit het stopcontact, wacht ongeveer 5 minuten en steek de stekker vervolgens weer in het stopcontact.

PROBLEEMOPLOSSING

Danby Klantenservice: 1-800-263-2629

Openingstijden:
Maandag tot en met donderdag 8:30 - 18:00 Eastern Standard Time (Oostelijke standaardtijd)
Vrijdag 8:30 - 16:00 Eastern Standard Time (Oostelijke standaardtijd)

De informatie in deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd.

DANBY PRODUCTS LIMITED, ONTARIO, CANADA N1H 6Z9
DANBY PRODUCTS INC., FINDLAY, OHIO, USA 45840
