Aprilaire 8052 - Installatie-instructies Temperatuursensor
Introductie

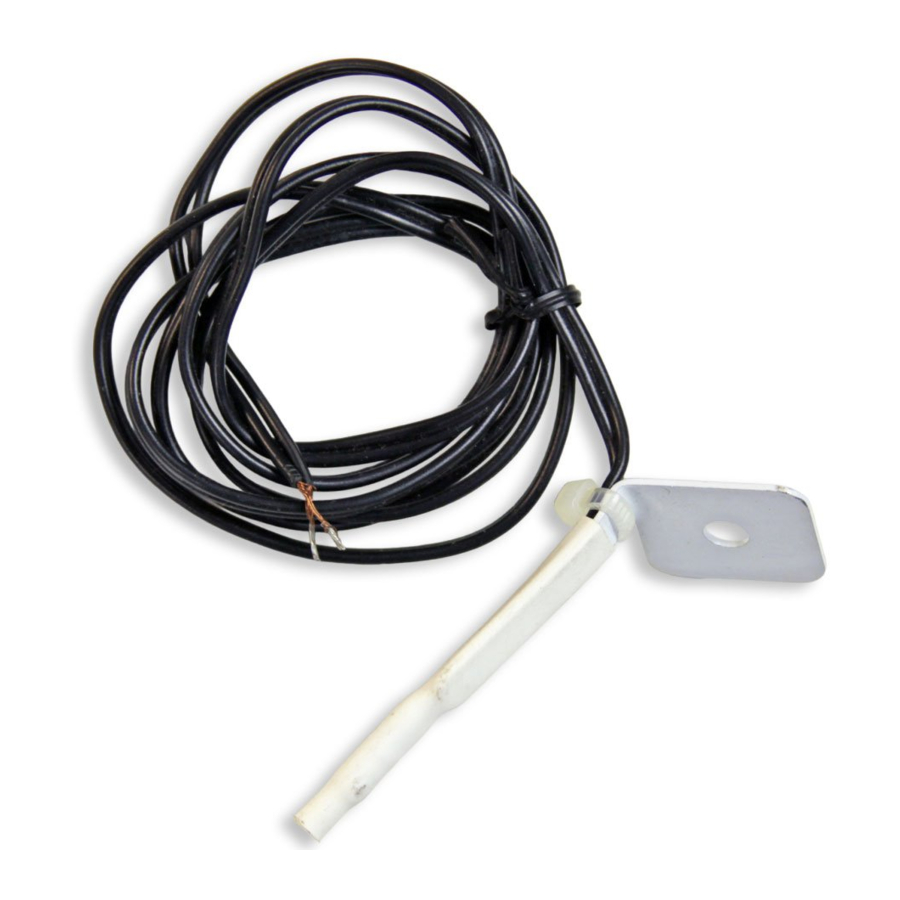

De Aprilaire® Model 8052 temperatuursensor kan worden gebruikt met Aprilaire thermostaten, ondersteuningsmodules, zoneregelaars en de Home Comfort Control™.
INSTALLATIE-INSTRUCTIES
STAP 1 – INSTALLEER DE SENSOR OP BASIS VAN DE TOEPASSING
Retourluchttemperatuur

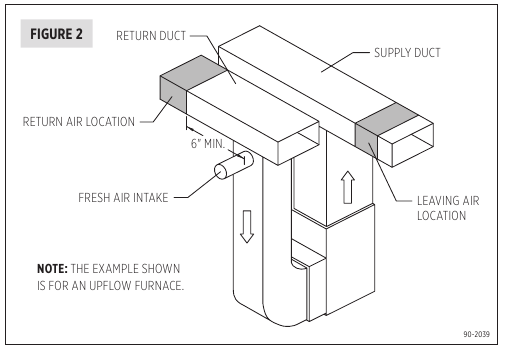

- Plaats de Aprilaire Model 8052 sensor in de retourlucht, minstens 15 cm stroomopwaarts van de verse luchtinlaat, zodat de verse lucht de sensoruitlezing niet beïnvloedt (zie figuur 2).

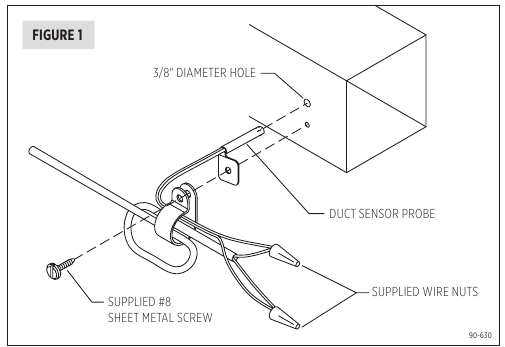

- Boor een gat van 9,5 mm in het kanaal en monteer de sensor met de meegeleverde schroef en montagebeugel (zie figuur 1).
![SENSOR INSTALLEREN OP BASIS VAN DE TOEPASSING - Stap 1]( "Aprilaire - 8052 - SENSOR INSTALLEREN OP BASIS VAN DE TOEPASSING - Stap 1")
Temperatuur uitgaande lucht
- Plaats de Aprilaire Model 8052 sensor in de toevoerkanaal, na de warmtewisselaar en koelbatterijen (zie gearceerde gebied in figuur 2).
![SENSOR INSTALLEREN OP BASIS VAN DE TOEPASSING - Stap 2]( "Aprilaire - 8052 - SENSOR INSTALLEREN OP BASIS VAN DE TOEPASSING - Stap 2")
- Afschermen of monteren uit de buurt van directe stralingsbronnen, zoals zonlicht, UV-lampen, warmtewisselaars of koelbatterijen.
- Boor een gat van 9,5 mm in het kanaal en monteer de sensor met de meegeleverde schroef en montagebeugel (zie figuur 1).
Buitentemperatuur

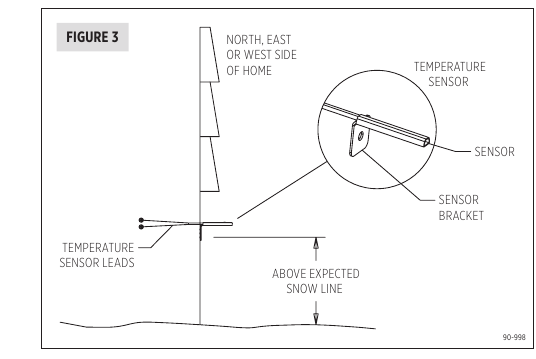

- Plaats de Aprilaire Model 8052 sensor aan de zijkant van het gebouw uit de directe zon (zie figuur 3).
![SENSOR INSTALLEREN OP BASIS VAN DE TOEPASSING - Stap 3]( "Aprilaire - 8052 - SENSOR INSTALLEREN OP BASIS VAN DE TOEPASSING - Stap 3")
- Plaats boven de sneeuwgrens.
- Plaats minstens 90 cm afstand van uitlaatopeningen en condensleidingen.
- Niet installeren in de buitenunit.
Externe stralingswarmte
- Plaats de Aprilaire Model 8052 sensor in een stralingsvloersysteem.
STAP 2 – SCHAKEL DE STROOM UIT NAAR DE APRILAIRE-REGELAAR WAAROP DE SENSOR WORDT AANGESLOTEN
Schade aan componenten kan optreden als de stroom niet is uitgeschakeld.
STAP 3 - CONTROLEER DE SENSORWEERSTAND
Gebruik een ohmmeter of multimeter om de weerstand van de sensor te meten. Meet bij de draden in de buurt van de Aprilaire-regelaar om eventuele draadverbindingen te controleren. Bevestig dat de weerstand overeenkomt (binnen 5%) met de temperatuur waar de sensor is geïnstalleerd.
| Temperatuur (°F) | Weerstand (k ) |
| 30 | 34.6 |
| 40 | 26.1 |
| 50 | 19.9 |
| 60 | 15.3 |
| 70 | 11.9 |
| 80 | 9.4 |
| 90 | 7.4 |
| 100 | 5.9 |
Opmerking: Deze meting moet worden uitgevoerd zonder dat de sensor is aangesloten op de Aprilaire-regelaar.
STAP 4 – SLUIT DE SENSOR AAN OP DE APRILAIRE-REGELAAR
- Gebruik 18–22 awg draad (2-aderige thermostaatkabel).
- Gebruik de twee kleine meegeleverde draadmoeren.
- Gebruik minder dan 90 meter draad.
- Leg de draad niet langs 120VAC-leidingen.
Overmatige blanke draad kan leiden tot kortsluiting. Strip slechts zoveel isolatie als nodig is.
- De sensor is niet polariteitsspecifiek. Elke sensordraad kan worden aangesloten op elke terminal op de Aprilaire-regelaar waarop deze is aangesloten.
- Gebruik voor ondersteuningsmodules de T1- en T2- of T3- en T4-terminals.
- Gebruik voor thermostaten de S1- en S2- (Buiten) of T1- en T2- (Extern) terminals.
- Gebruik voor zoneregelaars de DAT-, Plenumsensor- of ODT-terminals.
- Gebruik voor Home Comfort Control, RAT-, LAT- of ODT-terminals.
- Wees voorzichtig bij het geleiden en strippen van de draad. Scherpe bochten (knikken) of sneden in de draad (vooral gevoelig waar de isolatie is gestript) kunnen leiden tot uiteindelijk geleiderfalen.
STAP 5 – SLUIT DE STROOM WEER AAN OP DE APRILAIRE-REGELAAR
Sensorspecificaties
Weerstand @ 77°F (25°C): 10 k
Tolerantie @ 77°F (25°C): ±3%
